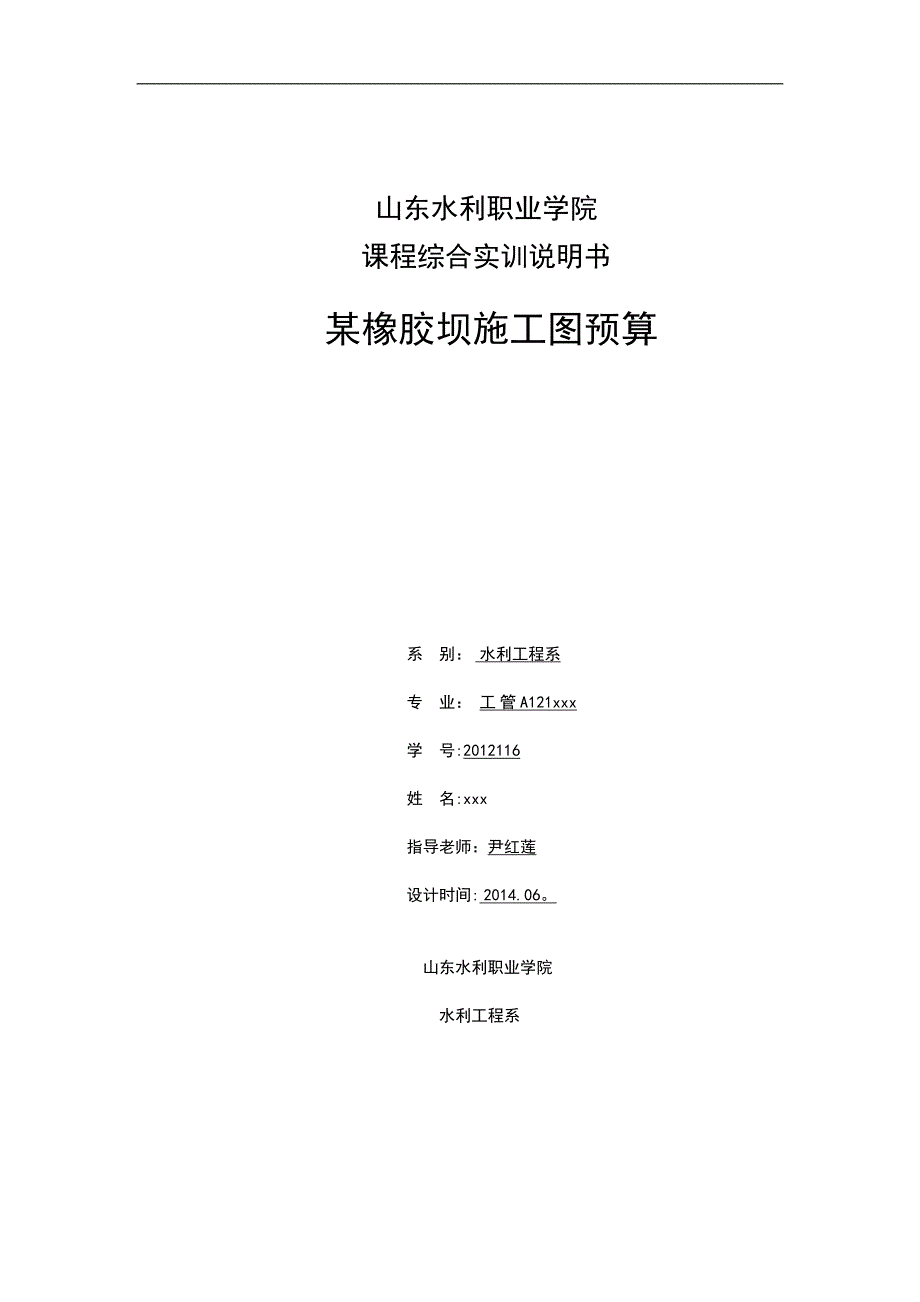

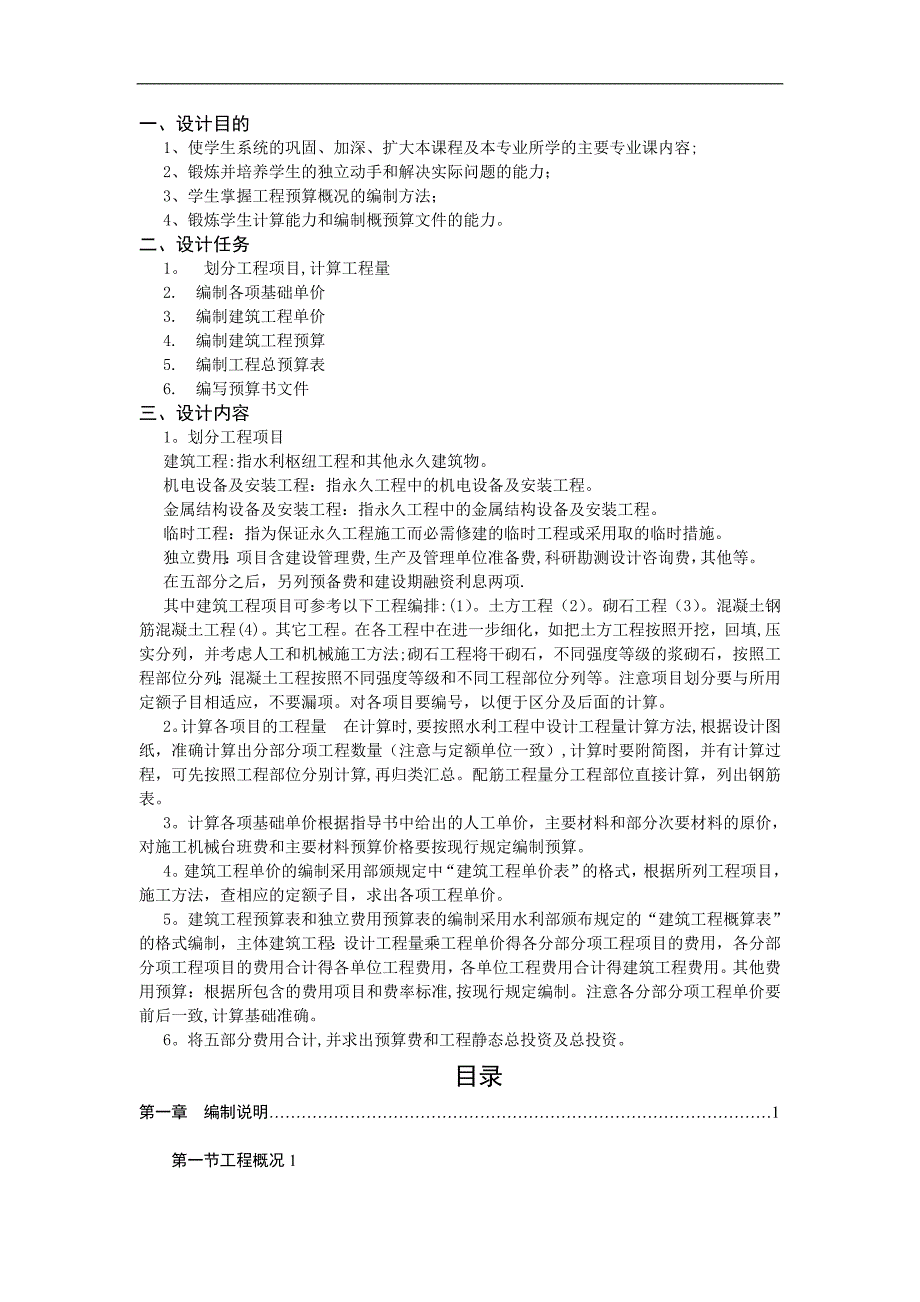

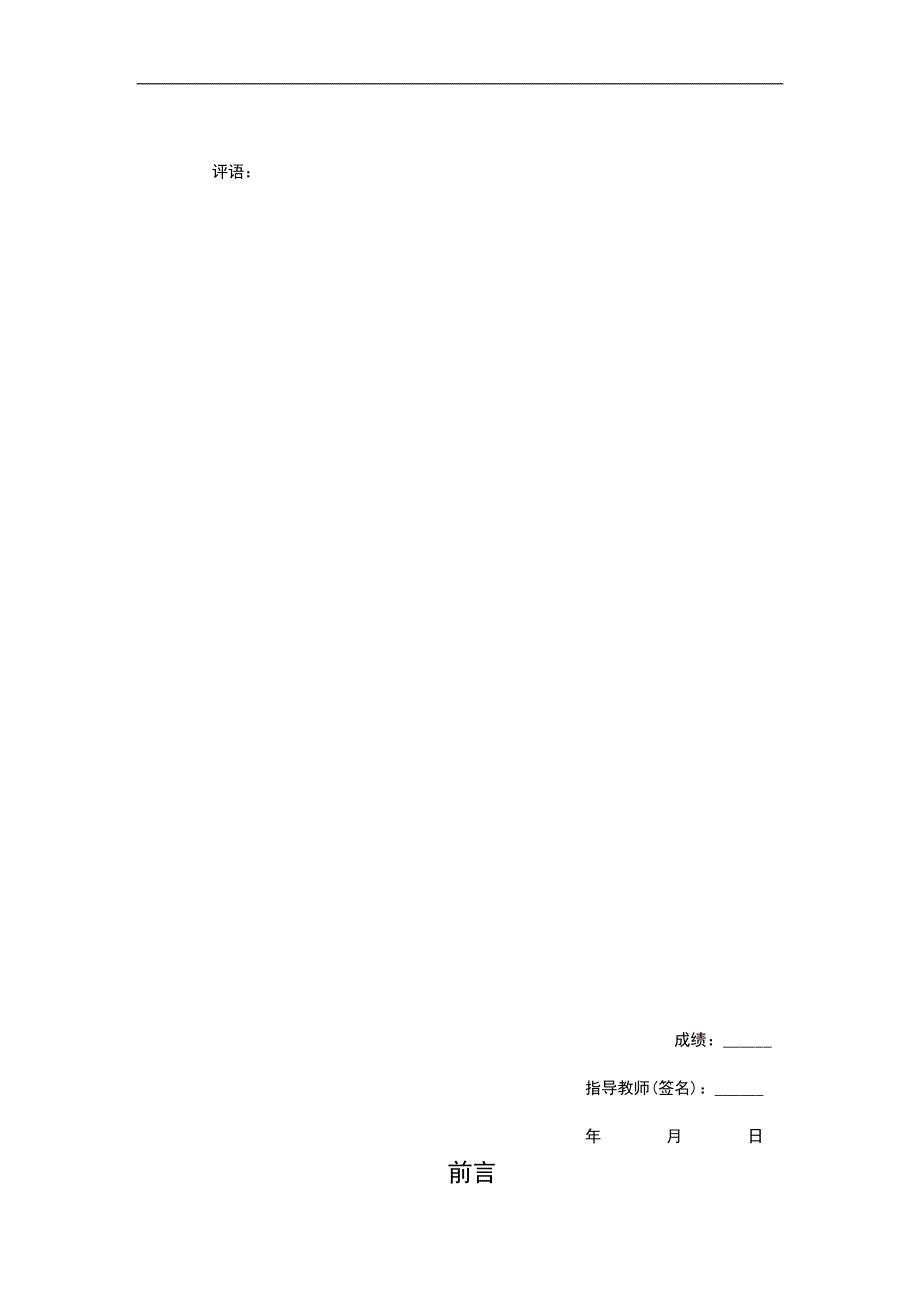

1、山东水利职业学院课程综合实训说明书某橡胶坝施工图预算系别：水利工程系专业：工管A121xxx学号:2012116姓名:xxx指导老师：尹红莲设计时间:2014.06。山东水利职业学院水利工程系评语：成绩：_指导教师(签名)：_年月日前言一、设计目的1、使学生系统的巩固、加深、扩大本课程及本专业所学的主要专业课内容;2、锻炼并培养学生的独立动手和解决实际问题的能力；3、学生掌握工程预算概况的编制方法；4、锻炼学生计算能力和编制概预算文件的能力。二、设计任务1。划分工程项目,计算工程量2.编制各项基础单价3.编制建筑工程单价4.编制建筑工程预算5.编制工程总预算表6.编写预算书文件三、设计内容1。
2、划分工程项目建筑工程:指水利枢纽工程和其他永久建筑物。机电设备及安装工程：指永久工程中的机电设备及安装工程。金属结构设备及安装工程：指永久工程中的金属结构设备及安装工程。临时工程：指为保证永久工程施工而必需修建的临时工程或采用取的临时措施。独立费用：项目含建设管理费,生产及管理单位准备费,科研勘测设计咨询费，其他等。在五部分之后，另列预备费和建设期融资利息两项.其中建筑工程项目可参考以下工程编排:(1）。土方工程（2）。砌石工程（3）。混凝土钢筋混凝土工程(4)。其它工程。在各工程中在进一步细化，如把土方工程按照开挖，回填,压实分列，并考虑人工和机械施工方法;砌石工程将干砌石，不同强度等级的浆
3、砌石，按照工程部位分列；混凝土工程按照不同强度等级和不同工程部位分列等。注意项目划分要与所用定额子目相适应，不要漏项。对各项目要编号，以便于区分及后面的计算。2。计算各项目的工程量在计算时,要按照水利工程中设计工程量计算方法,根据设计图纸，准确计算出分部分项工程数量（注意与定额单位一致）,计算时要附简图，并有计算过程，可先按照工程部位分别计算,再归类汇总。配筋工程量分工程部位直接计算，列出钢筋表。3。计算各项基础单价根据指导书中给出的人工单价，主要材料和部分次要材料的原价，对施工机械台班费和主要材料预算价格要按现行规定编制预算。4。建筑工程单价的编制采用部颁规定中“建筑工程单价表”的格式，根据
4、所列工程项目，施工方法，查相应的定额子目，求出各项工程单价。5。建筑工程预算表和独立费用预算表的编制采用水利部颁布规定的“建筑工程概算表”的格式编制，主体建筑工程：设计工程量乘工程单价得各分部分项工程项目的费用，各分部分项工程项目的费用合计得各单位工程费用，各单位工程费用合计得建筑工程费用。其他费用预算：根据所包含的费用项目和费率标准,按现行规定编制。注意各分部分项工程单价要前后一致,计算基础准确。6。将五部分费用合计,并求出预算费和工程静态总投资及总投资。目录第一章 编制说明1第一节工程概况1第二节编制依据1第三节设计预算编制中存在的其它应说明的问题1第二章预算表3第一节总预算表3第二节分部
5、工程预算表6第三节工程单价汇总表12第四节基础单价汇总表15第一章预算附件23第一节工程单价计算表23第二节材料价格计算表56第四章结论（体会）68第一章 编制说明 第一节 工程概况橡胶坝位于清水河中游，是一座以农业灌溉为主兼顾城区美化的中型河道拦蓄工程.橡胶坝工程为三等，永久性主要建筑物级别为3级，次要建筑物为4级，设计洪水标准为二十年一遇，计划工期6个月。坝体垂直水流向总长90。0m。挡水坝体由两个坝带组成，其总长88m，坝高2.5m,蓄水量29。69万m3。工程建成后，对于充分利用地表水资源，补给地下水，缓解供需水矛盾，改善当地工农业生产条件和生态环境,促进当地经济健康持续有重要意义。橡
6、胶坝顺水流向自上而下依次设铺盖，现浇钢筋混凝土结构，长10。0m,厚0。3m;底板，现浇钢筋混凝土结构,长8。0m，厚0.6m;消力池，现浇钢筋混凝土结构，长13。2m，池深0。7m,底板厚0。4m;海漫长28.0m,底部为浆砌石厚0.3m，上部现浇混凝土护面，厚0.1m；下游设防冲槽，深2.0m，长5。0m；河道左岸设橡胶坝充排水泵站一处。两岸用浆砌石护砌。第二节编制依据(1）水利建筑工程预算定额(全国，2002年).（2）水利部工程概（估）算编制规定（水利部水建管【2002】1号文）(3）教材:水利工程施工、水利水电工程造价与招投标(4）定额不足部分参照相关专业定额。第三节设计预算编制中存
7、在的其它应说明的问题一、施工图纸、说明书和标准图集经审查的施工图纸、说明书和标准图集反应了工程的具体内容、各部分的具体做法、结构尺寸、技术特征及施工方法，是施工图预算的重要依据。所以要认真审查该图纸与说明。二、材料、人工、机械台时预算价格及调价规定材料、人工、机械台时预算价格是预算定额的三要素,是构成直接工程费的主要因素.尤其是材料费在工程成本中占得比重比较大，而且在市场经济条件下，材料、人工、机械台时的价格是随市场而变化的.为使预算造价尽可能接近实际，国家和地方主管部门对此都有明确的调价规定。因此，在执行定额时应当注意，特别要注意各地区定额或工程造价管理部门每月发布的本地区材料预算价格等信息
8、三、施工组织设计和施工方案施工组织设计和施工方案中包括了编制施工图预算必不可少的信息，如建设地点的地形地质情况、土方开挖的施工方法、余土外运方式与距离、施工机械使用情况、重要或特殊机械设备的安装方案等。四、预算工作手册和有关工具书预算工作手册和有关工具书汇编了各种单位换算，具有计算各种长度、面积和体积的公式,钢材、木材等用量数据，金属材料理论质量等资料。预算工作人员应该具有这方面的工具书，以便计算工程量时查用，从而加快计算速度。五、自我审查管理设计时应该注意强化施工图审查管理,从而保证施工图的质量,减少工程质量事故的发生。施工图是设计文件的重要内容,是编制施工图预算、准备原材料、订购设备、制
9、作非标准设备和进行工程施工、安装和验收等工作的主要依据,因此施工图设计文件的质量直接影响建设工程的质量.所以在每做完一部分之后，都要认真检查，自我监督,自我管理，发现问题及时处理。六、价格材料表在输入材料价格时，要注意任务书上的材料单位与软件中基础资料的价格统一。并计算各个材料的运杂费。第二章 预算表第一节 总预算表工程预算总表单位：万元序号工程或费用名称建安工程费设备购置费独立费用合计工程部分投资一第一部分 建筑工程273.75273。75一 橡胶坝工程273。75273.75二第二部分 机电设备安装工程2。382。38一 机电设备2.182.18二 机电设备安装0.20.2三第三部分 金属
10、结构设备及安装工程18.2118.21一 金属结构设备9。849.84二 金属结构设备安装8.378.37四第四部分 施工临时工程19。5619。56一 施工临时工程19.5619.56五第五部分 独立费用10.8710.87 一、建设管理费4。694。69 二、生产准备费4.774。77 三、科研勘测设计费 四、建设及施工场地征用费 五、其它1。411.41工程预算总表（续）单位：万元序号工程或费用名称建安工程费设备购置费独立费用合计一至五部分投资313.9110。87324。78基本预备费16.24静态总投资341.02价差预备费建设期融资利息总投资341。02移民环境投资一建设征地补偿及
11、移民安置工程二水土保持工程三环境保护工程静态总投资总投资工程投资总计324.78静态总投资341.02总投资341.02总预算表单位：万元序号工程或费用名称建安工程费设备购置费独立费用合计第一部分 建筑工程273。75273.75一 橡胶坝工程273。75273。75第二部分 机电设备安装工程2。382.38一 机电设备2.182.18二 机电设备安装0.20.2第三部分 金属结构设备及安装工程18。2118。21一 金属结构设备9.849。84二 金属结构设备安装8.378。37第四部分 施工临时工程19。5619.56一 施工临时工程19。5619.56第五部分 独立费用10。8710.8
12、7 一、建设管理费4。694.69 二、生产准备费4。774。77 三、科研勘测设计费 四、建设及施工场地征用费 五、其它1.411.41一至五部分投资313.9110。87324。78基本预备费16。24静态总投资341.02价差预备费建设期融资利息总投资341.02第二节 分部工程预算表建筑工程预算表序号工程或费用名称单位数量单价(元）合价（元）第一部分 建筑工程2737537。49一橡胶坝工程2737537。49(一)土方工程349874。34基坑开挖m31331925。38338036。22岸坡夯实m327943.8610784。84土方填筑m31169.081053.28（二）砌石工
13、程406468。5M5浆砌乱石垫层m31368164。52225063。36M10浆砌料石压顶m315370.465556。9M10浆砌块石护坡m3427186。879763。6料石镶面m3168268。445091。2M10浆砌石挡土墙m364265.5616995.84M10浆砌块石护滩m3182186。833997.6(三)砼工程839371.22C25钢筋砼铺盖m3356463.59165038.04C25钢筋砼坝底板m3493460。46227006.78C25钢筋砼消力池m3630462.03291078.9C25砼海漫m3246485。92119536。32C25砼坝边墩m360
14、470.328218C25砼坝中墩m316472.457559。2C25砼压顶m32466。99933。98（四）模板工程29796.58模板工程m2105428。2729796。58(五）钢筋工程405544.86铺盖t16。885558。1593821.57消力池t26。6075558。15147885.7坝墩及底板t29。4775558.15163837.59（六）坝袋工程384800橡胶坝体购置元1290400290400-4建筑工程预算表（续）序号工程或费用名称单位数量单价(元）合价（元）锚固构建购置元17340073400锚固安装元12100021000(七）止水113281.99
15、橡胶止水m357。6149。4453439。74沥青木板伸缩缝m2758.472。2254771.65塑料冒水孔m150005000土工布平铺m2107。0670.6(八)充排水工程2084001充排水工程元1208400208400机电设备及安装工程预算表序号名称及规格单位数量单价（元)合计（元）设备费安装费设备费安装费第二部分 机电设备安装工程23824一机电设备21800机电设备元12180021800二机电设备安装2024（一)机电设备安装元120242024金属结构设备及安装工程预算表序号名称及规格单位数量单价（元）合计（元）设备费安装费设备费安装费第三部分 金属结构设备及安装工程1
16、82100一金属结构设备98400金属结构设备元19840098400二金属结构设备安装83700（一）金属结构设备安装元18370083700施工临时工程预算表序号工程项目及名称单位数量单价（元）合价(元)第四部分 施工临时工程195600一施工临时工程195600(一)施工临时工程元1195600195600独立费用预算表序号费 用 名 称公式费 率总价（元）1一、建设管理费=1。1+1。2+1。346905.451.1 1、项目建设管理费=1.1。1+1.1。246905.451.1。1 (1)建设单位开办费=建设单位开办费标准4576141%45761。411。1.2 (2）建设单位经
17、常费=1。1。2.1+1。1.2.21144。041.1.2。1 建设单位人员经常费=建设单位人员经常费用指标1.1。2。1。11.1.2。1。21。1。2。1.1 定员人数1.1.2。1。2 计算期（年）1.1.2。2 工程管理经常费=（1.1.1+1.1.2。1）工程管理经常费率2。51144.041.2 2、工程建设监理费1。3 3、联合试运转费2二、生产准备费=2。1+2.2+2。3+2。4+2.547713.732.1 1、生产及管理单位提前进场费=建安费合计提前进场费率0。825112。492。2 2、生产职工培训费=建安费合计培训费率0。3%9417。182.3 3、管理工具购置
18、费=建安费合计管理工具购置费率0.02%627。812.4 4、备品备件购置费=建安费合计备件购置费率0.4%12556.252。5 5、工器具及生产家具购置费=建安费合计家具购置费率3三、科研勘测设计费=3。1+3。23.1 1、工程科学研究试验费=建安费合计试验费率3。2 2、工程勘测设计费=3。2.1+3.2。23。2。1 工程勘测费3.2。2 工程设计费4四、建设及施工场地征用费5五、其它=5.1+5.2+5。3+5。414125。785。1 1、定额编制管理费5.2 2、工程质量监督费5.3 3、工程保险费=(建安费合计+设备费合计）保险费率0.45%14125。785。4 4、其它
19、税费独立费用合计独立费用合计=1+2+3+4+5108744。96第三节 工程单价汇总表建筑工程单价汇总表单位：元序号名称单位单价其中人工费材料费机械使用费其他直接费现场经费间接费利润材料价差税金扩大1基坑开挖m325.380.140。5112.610.330.931.021。097.950.792岸坡夯实m33.860。450.221.750。060.170.180。20。720.123方填筑m39。0850。331。680。180。490。540.580。284M5浆砌乱石垫层m3164.5218.55105.512。333.168。859.6910.370.935。135M10浆砌料石压
20、顶m3370.4637.5795。692.013.389。4710。3711.09189。3111。566M10浆砌块石护坡m3186。824.26116.582。43.5810。0310.9811。751.45。837料石镶面m3268.425.99100。222.163。218。999.8410.5399.098.378M10浆砌石挡土墙m3265。5625.0799.012。123。168。839.6710。3599。068.289M10浆砌块石护滩m3186.824。26116.582.43.5810。0310.9811.751.45。8310C25钢筋砼铺盖m3463.5911。83
21、183。3523.95.4817。5312.117.79177。1514.4611C25钢筋砼坝底板m3460.4611。83183.2622.185。4317。381217.65176.3614。3612C25钢筋砼消力池m3462。0311。83183.3123.045。4517。4512。0517。72176.7614.4113C25砼海漫m3485.9219。87183.8132。835.9118。9213.0719.21177。1515.1614C25砼坝边墩m3470。316。17185。9922.795.621812.4318。27176。3614.6715C25砼坝中墩m347
22、2。4515.63186.0324。345。6518.0812。4918.35177。1514。7416C25砼压顶m3466.9922。62185。5616。135。6117。9412.3918.22173。9514.57建筑工程单价汇总表（续）单位:元序号名称单位单价其中人工费材料费机械使用费其他直接费现场经费间接费利润材料价差税金扩大17模板工程28。276.848。435.410.521.241.351。671.930。8818铺盖t5558。15379。883199.21461.82101。02323。27223。26328。19368。11173。39019消力池t5558.153
23、79。883199.21461。82101.02323。27223.26328.19368.11173.39020坝墩及底板t5558。15379.883199.21461.82101.02323。27223.26328.19368。11173。39021橡胶坝体购置元290400000000000022锚固构建购置元73400000000000023锚固安装元21000000000000024橡胶止水m149.446。12110。52.929.336.449.474.6625沥青木板伸缩缝m272.228.647.720.031.414.513.114。582。2526塑料冒水孔m50000
24、00000000027土工布平铺m27。060.345.120.140.380.420。450。2228充排水工程元20840029施工临时工程元195600安装工程单价汇总表单位：元序号名称单位单价其中人工费材料费机械使用费装置性材料费其他直接费现场经费间接费利润未计价材料费税金1机电设备元218002机电设备安装元20243金属结构设备元984004金属结构设备安装元83700第四节 基础单价汇总表工料汇总表序号名 称单位用量单价市场价价差合计价差合计=人 工=1 初级工工时19133。372。1140371。422 中级工工时13637.6353。8752777.673 工长工时1559
25、7634.917658。444 高级工工时3702。8934.5616885.215 机械人工工时5737。763。8722205.11=人工合计=元139897.85=材 料=1 电kW.h19539.6111。121493.622 其他材料费0.25。018313 土工布m210。74.6950.184 其他材料费7。58447.2515358。365 木柴t3.261371.521211.536 沥青t9。5561375。4413143.77 锯材m316.9881264.4421480。318 其他材料费%3。576109.41391.259 橡胶止水带m375.48104。2391
26、25。0210 汽油kg756。0253.67。523。922721.72963.6211 水m32963。81112963。8212 风m352571.4960。5528914。3313 其他材料费72。96431.67532311.15工料汇总表（续一）序号名 称单位用量单价市场价价差合计价差合计14 电焊条kg547.679.124994.7515 铁丝kg291。85610.423041.1416 钢筋t74.42430003348.44348。4422327225932.317 其他材料费21.088.2684174.318 预制混凝土柱m32.951850.372509。4419铁
27、件及预埋件kg1282.5074。696014。9620 零星材料费16.3162.073833。8421 零星材料费0.04113.26860。5422 其他材料费8.955181.52681625.5723 卵石 20mmm31337.10670294。12224。1293597。42299672.224 砂m31834.47353.1397465。5425 水泥42。5t596。126300323.4223。42178837。813961。2826 柴油kg29660。2973.57.313。81103811.05113005。7427 零星材料费%31.82714.4445459.73
28、28 零星材料费95.112.7766264.0829 零星材料费28。4812.7713363。7230 其他材料费%1.23182。0268223.8931 零星材料费%32.44513。6079441.5132 其他材料费%3。045115.9996353。2233 水泥32。5t183。0013003131354900。32379.0334 块石m32135。1658。34124565.2335 其他材料费0.3298.520231。53工料汇总表(续二)序号名 称单位用量单价市场价价差合计价差合计36 毛条石m3201。14470183。1113。114080。0822749.3837 其他材料费%0。8499。721283.7738 其他材料费%0。07595.21767。1439 粗料石m313。00570287.3217.3910.352825。9940 其他材料费6.84104.987718.1141 零星材料费5。86.683438。7642 零星材料费279.42。1781608。5643 零星材料费%532.7612。75616795.94=材料合计=元1054390。24483489.54=机 械=1 其他机械费52.75。1504271。432 机械设备折旧费元47762.569147762.643 机械设备修理费元31049.
