森林防火智能可视化综合管理系统解决方案.doc

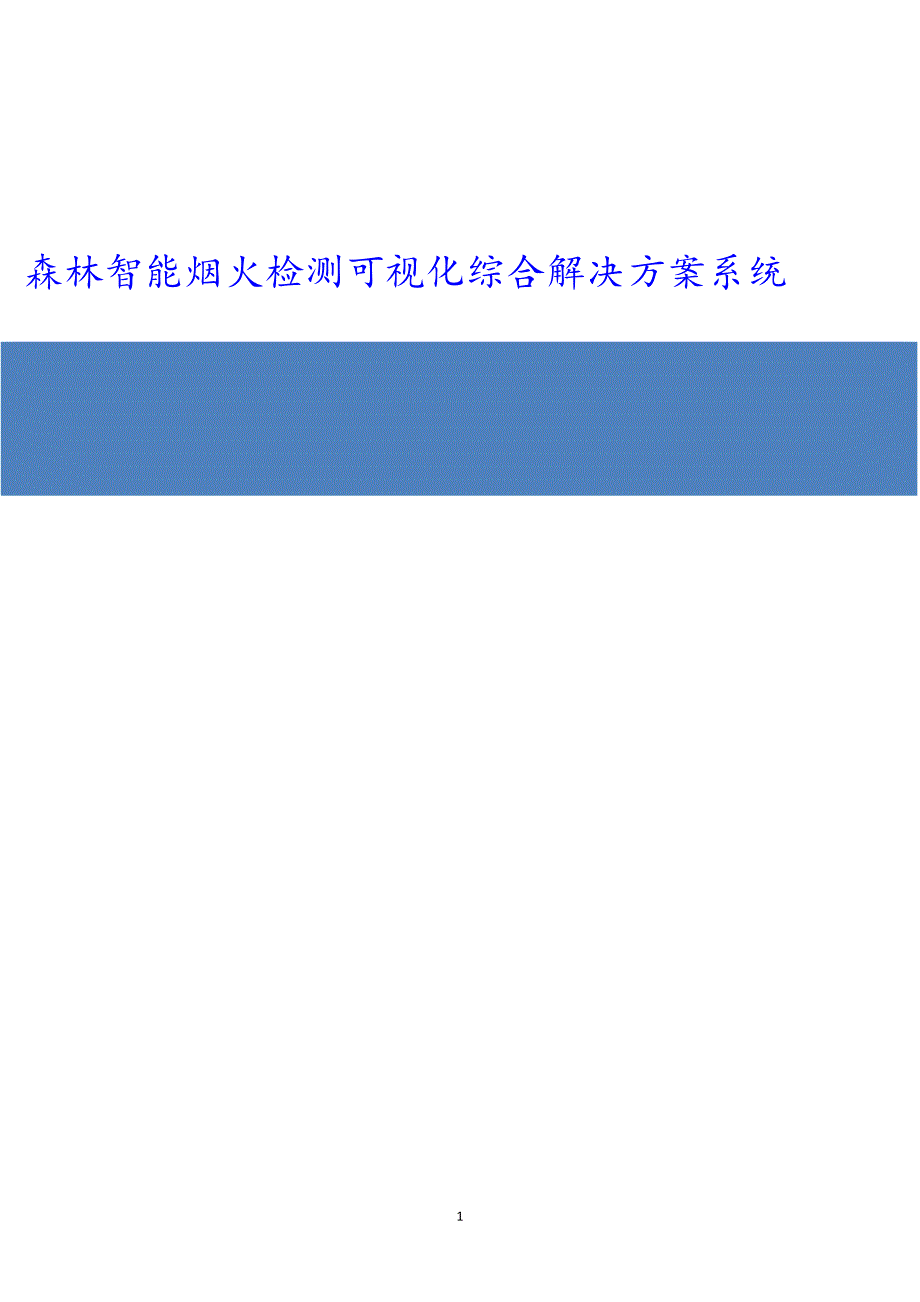

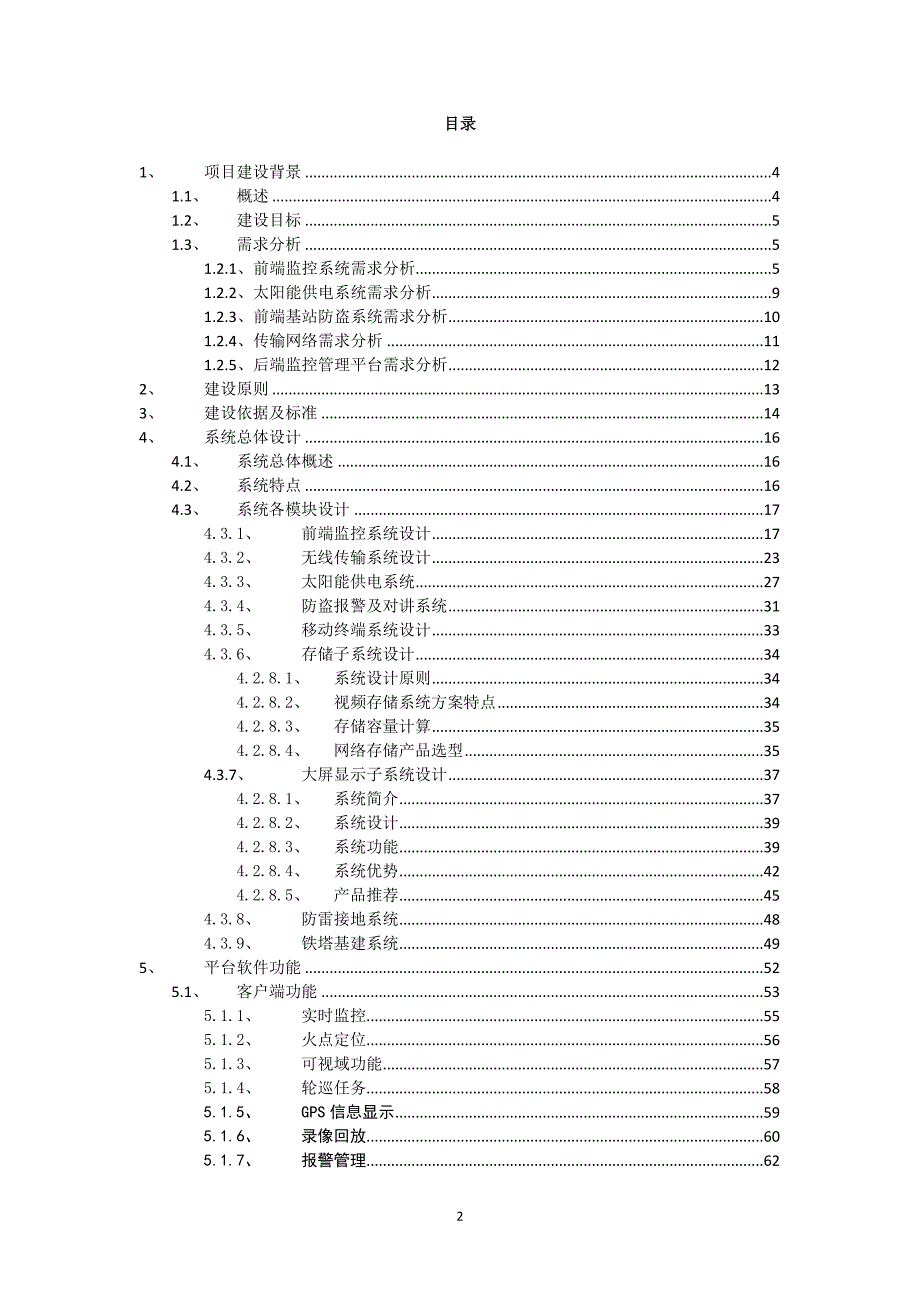

1、森林智能烟火检测可视化综合解决方案系统 系统解决方案目录1、项目建设背景41.1、概述41.2、建设目标51.3、需求分析51.2.1、前端监控系统需求分析51.2.2、太阳能供电系统需求分析91.2.3、前端基站防盗系统需求分析101.2.4、传输网络需求分析111.2.5、后端监控管理平台需求分析122、建设原则133、建设依据及标准144、系统总体设计164.1、系统总体概述164.2、系统特点164.3、系统各模块设计174.3.1、前端监控系统设计174.3.2、无线传输系统设计234.3.3、太阳能供电系统274.3.4、防盗报警及对讲系统314.3.5、移动终端系统设计334.3

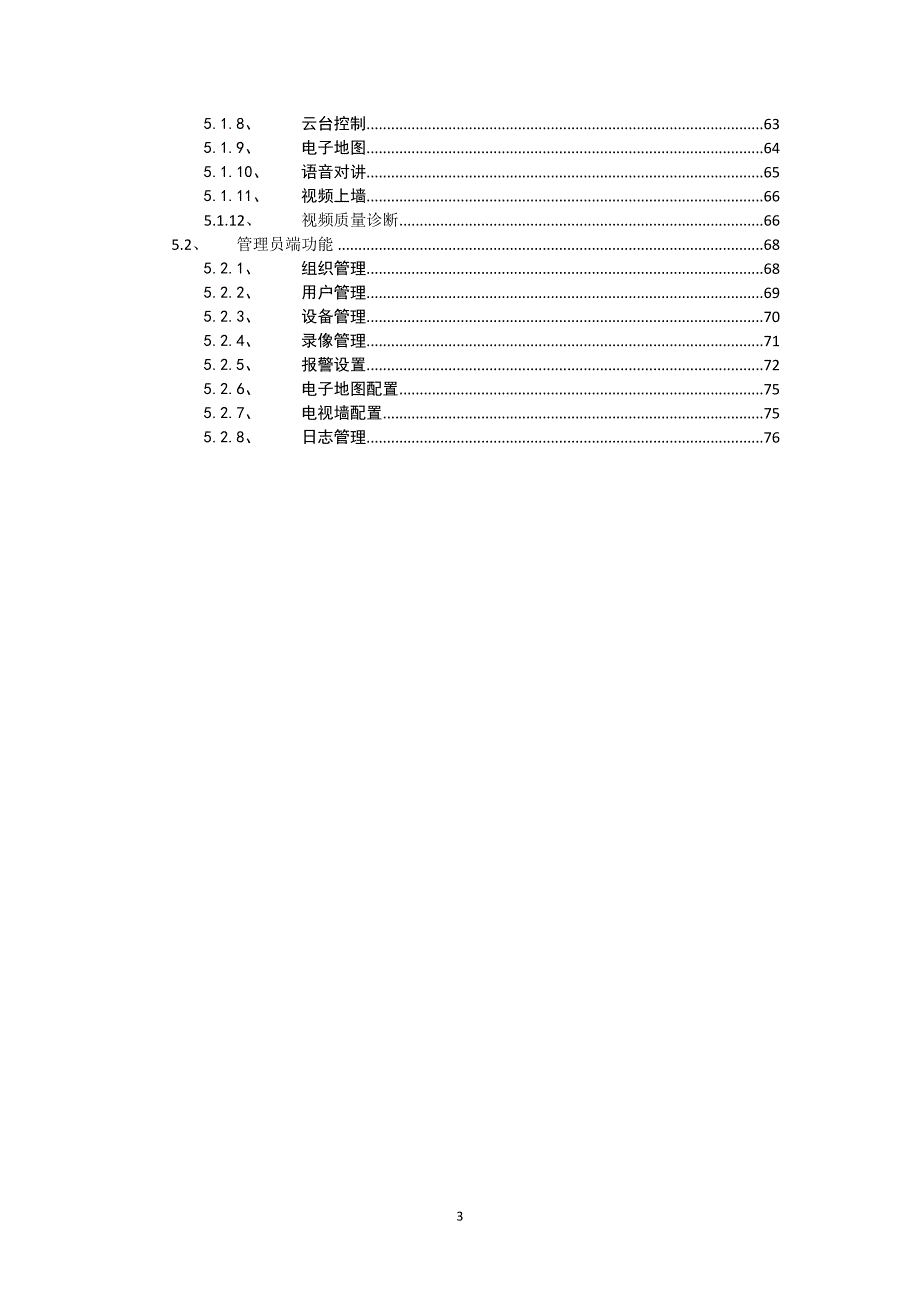

2、6、存储子系统设计344.2.8.1、系统设计原则344.2.8.2、视频存储系统方案特点344.2.8.3、存储容量计算354.2.8.4、网络存储产品选型354.3.7、大屏显示子系统设计374.2.8.1、系统简介374.2.8.2、系统设计394.2.8.3、系统功能394.2.8.4、系统优势424.2.8.5、产品推荐454.3.8、防雷接地系统484.3.9、铁塔基建系统495、平台软件功能525.1、客户端功能535.1.1、实时监控555.1.2、火点定位565.1.3、可视域功能575.1.4、轮巡任务585.1.5、GPS信息显示595.1.6、录像回放605.1.7、

3、报警管理625.1.8、云台控制635.1.9、电子地图645.1.10、语音对讲655.1.11、视频上墙665.1.12、视频质量诊断665.2、管理员端功能685.2.1、组织管理685.2.2、用户管理695.2.3、设备管理705.2.4、录像管理715.2.5、报警设置725.2.6、电子地图配置755.2.7、电视墙配置755.2.8、日志管理761、 项目建设背景1.1、 概述森林作为地球上可再生自然资源及陆地生态系统的主体，在人类生存和发展的历史可中起着不可替代的作用。森林有地球之肺的美称，它能大量地吸收二氧化碳，不断制造人类和其他生物所需的氧气。森林是氧气制造厂、是粉尘过滤

4、器、是天然蓄水库、是天然空调森林带给我们无穷无尽的好处！森林是整个国民经济持续、快速、健康发展的基础，它在国家经济建设中具有不可替代的地位和作用。森林和人们的生产生活有着密切的联系，可是森林却时刻面临火灾威胁！森林火灾是危害森林的大敌，一场火灾在旦夕之间就能把大片苍翠茂密的森林化为灰烬，给国家和集体造成严重损失，同时林地失去了森林的覆盖，容易造成水土流失，容易发生水旱风沙灾害，影响农业稳产高产。在居民点、农田、山林交错的山区发生了森林火灾，还会烧毁房舍、粮食、农具和耕畜，影响群众生产、生活。森林火灾还会烧死林中的大量益鸟、益兽和烧毁各种林副产品。发生森林火灾，必须动员大批人员去扑火，既耽误生产

5、又浪费人力物力，甚至造成人身伤亡事故，给国家人民带来损失。随着森林防火信息系统的建设，从以前粗放式管理逐渐向信息化管理过渡，加强了对监控过程的集中管理。特别是在发生突发事故的时候，如若得不到第一时间的处理，所造成的各种损失是难以弥补的。采集并观察视频图像能对突发事故的发展情况有最为快捷、直观的了解。正因为如此，要求能够借助先进的视频监控模式进行第一时间的处理和取证，使损失降低到最小程度。基于上述需求，设计出一套适用于森林防火的视频监控系统对保护国家和人民生命和财产安全具有相当重大的意义。一套合适的监控系统可以帮助森林防火部门更加方便、快捷和系统化的工作，从而为保证国家财产安全、降低管理成本提

6、供重要保障。浙江大华依托视频监控领域多年技术积累，利用红外热成像热感应技术和烟火智能检测算法，对数公里范围内的森林资源进行监测的一种方式，通过智能化的森林防火预警手段，不仅可以实时监看和记录森林资源的情况，同时由于采用了智能化的监测机制，可以通过智能化设备自动完成对森林资源的火灾监测和报警，辅助森林防火监测人员完成对森林资源的自动监测，由传统的人工监测转变为由机器自动监测的智能化科技手段，一旦遇到火灾自动报警，及时通知相关的工作人员的一种先进合理的预警机制，采用这种预警机制可以为现阶段森林防火预警提供一种非常有效的解决方法。1.2、 建设目标综合运用多种技术，以基础空间数据库、林业专题数据库和

7、防火数据库为支撑，通过开发“森林防火辅助决策支持系统”和“可视化视频综合管理系统”；实现三维场景下的“灾前、灾中、灾后”全过程、全方位、一体化动态管控和决策辅助支撑平台，为森林火险检测、预警、预报、扑救、灾后评估等决策提供技术支撑和科学依据，构建智能化防火体系。1.3、 需求分析根据*项目的规划，以及XXX森林实际情况，需要在*里部署N个智能化森林防火监控点，采用无线网络方式将视频监控图像及信号传回监控中心，监控中心需要采用视频监控管理平台管理，需要采用大屏显示前端监控视频图像等信息。智能化的森林防火监控系统是由前端监控系统、传输网络系统、太阳能供电系统、后端视频监控综合管理平台等多系统构成，

8、具体分析如下：1.2.1、前端监控系统需求分析（1）红外热成像双目摄像机 考虑到森林环境大风、低温、多雨等恶劣环境，本系统中云台采用重载云台，典型负重50KG，最大承重80KG，在大负载、大风、冰冻、缺少润滑等极端情况下提供可靠动力。支持镜头焦距、云台角度等数据回显，便于后端智能火灾点位分析。前端采用双光谱视频监控，通过对监控画面红外线捕捉，实现前端烟火预警检测，并联动控制镜头焦距功能，以满足在发现火灾时可以控制镜头近距离观察火灾情况的需要。n 红外技术和可见光优势对比分析：性能特点可见光监控红外技术监控工作方式主动式，需要有日光或照明设施被动式，不受光线影响监控距离监控范围小，监控距离近监控

9、范围大，距离远电磁干扰电磁干扰影响较大不受电磁干扰适应性强烟雾、多雨等天气下穿透性不强大气窗口，可穿透烟雾等恶劣天气隐蔽性能隐蔽性一般，容易暴露隐蔽性好、不易暴露，防止犯罪分子破坏或发现温度显示不能分辨目标物体的温度可直观显示物体表面的温度差n 前端基站选址分析前端基站首先需要分析的是基站的选址，基站选址主要是根据林区的地形地貌结合智能化森林防火监控的特点进行选址，其选址原则如下： 1) 根据地形选址原则： 长条形山选址：一般选址在长条形山两侧向外的位置；可以获得较大监控半径范围。 起伏较大的山：一般选址在半山腰视野较为开阔的位置； 起伏较小的山：一般选址在山顶制高点位置； 长条形山沟：一般选

10、址在半山腰的位置；2) 根据烟火识别系统特点选址原则： 摄像机监控范围以平视为主、俯仰为辅的原则，这也是我们选址基站铁塔高度的重要因素之一。3) 根据人群活动的情况选址原则： 选址人群活动较为密集的地方对于不符合以上选址原则的山形，可以根据实际的山形进行现场实地勘察进行选址。基于以上分析，结合*项目的地形特点，具体的选址的地点情况如下：序号名 称座落位置海拨高度经纬度铁塔供电1 N4006.159无无E11718.4532 无无3 无无4 无无5 *项目选点平面分布图如图所示（百度或google图即可）：n 可见光监控范围分析作为智能化监控系统需要涉及到摄像机、镜头、防护罩、云台，根据用户对监

11、控图像质量需求分析摄像机，根据监控的范围需要分析镜头和云台。1) 摄像机分辨率：全高清1080P；2) 根据监控半径的范围，一般采用长焦电动镜头，监控半径范围及长焦镜头选择原则如下： 3公里以内的监控范围：选择不低于200mm长焦镜头就可以满足要求； 3-5公里的监控范围：选择不低于300mm长焦镜头； 5-8公里的监控范围：选择不低于500mm长焦镜头； 8公里以上的监控范围：选择不低于700mm长焦镜头。n 热红外监控范围分析1) 摄像机分辨率：80*60，160*120，336*256，384*288，640*480，640*5122) 根据监控半径的范围，一般采用长焦电动镜头，监控半径

12、范围及长焦镜1.2.2、太阳能供电系统需求分析森林防火智能监控前端基站一般都位于野外，基站设备的供电是非常重要的环节，是保障前端基站设备正常工作的重要前提的条件，大多数情况下，野外前端基站都没有市/农电接入，接入市/农电的接入点距离一般都较远，长距离的接入市/农电到前端基站不仅导致到达基站的电压非常低容易造成设备损坏，而且沿途施工会对环境造成破坏，费用也非常高，所以针对野外森林防火智能监控前端基站优先考虑采用太阳能供电或者风能和太阳能互补供电。采用太阳能或者风光互补发电系统，是根据当地的气候条件进行选择，其供电系统的选择原则如下：1) 基站附近有市/农电接入的情况下：采用市/农电接入，由于野外

13、电压不稳容易造成前端基站设备的损坏，须在市/农电接入到基站后加入稳压电源设备，通过稳压电源设备输出稳定的220V电源为基站设备供电。2) 基站附近无市/农电接入的情况下：采用太阳能或者风光互补发电系统； 根据当地的气候条件，如果当地日照时间长的情况下，优先考虑采用太阳能发电系统，如果当地日照一般，但是风能非常丰富，优先考虑采用风光互补发电系统，风光发电系统发电功率。 智能化森林防火监控系统前端基站均采用低功耗的设备，实际功率为100W，峰值功率为150W；所以前端基站发电系统配置600W-1000W的发电系统就可以满足要求，配置4只200ah的太阳能专用蓄电池即可满足设备3天的供电要求。 针对

14、北方和南方冬天不同的低温环境，需要考虑采用不同的太阳能专用蓄电池，在摄氏20以下，需考虑采用胶体电池，并采用保温箱保护电池，在摄氏20以上，可以考虑采用深循环电池，并采用普通电池箱即可。序号名 称座落位置需建供电太阳能太阳能太阳能和风能互补农电1.2.3、前端基站防盗系统需求分析前端基站一般都处在无人值守的地方，为了预防基站设备被盗，需要考虑基站自身的防盗，前端基站防盗有多种方式，既可以采用智能SMART IPC，通过智能分析算法，实现跨线检测、区域入侵等行为分析功能又可采用红外双鉴入侵探测器，通过室外扬声器实现对讲系统远程喊话，从而起到威慑作用。（1） Smart 智能应用 运动矢量算法：通

15、过估计当前帧的运动矢量，然后根据估计的运动矢量对当前帧进行运动补偿，从而达到稳定图像序列的目的 行为分析功能：SMART IPC全线支持行为分析功能，通过智能分析算法对图像进行动态分析，可以取代传统周界报警设备。 视频透雾算法：基于大气透射模型，区分图像不同区域景深与雾浓度进行滤波处理，同时融合图像增强技术与图像复原技术，获得准确、自然的透雾图像 1.2.4、传输网络需求分析传输网络是构建森林防火智能远程监控系统重要组成部分，前端基站的监控视频图像、双向控制信号、报警信息、火点定位等重要信息都需要通过网络传回到监控中心，与普通监控不同，森林防火智能监控一般距离监控中心都较远，需要采用有线光缆或

16、者无线网络才能够实现远距离传输。由于智能化的森林防火监控系统现在及未来需要通过传输网络承载更多的视频、图像、数据、语音等信息，所以传输网络需要采用基于IP技术的数字化网络。传输网络选择有线光缆还是无线网络，需要根据实际情况决定，对于距离前端基站较近或者已有光缆的采用光缆，如果距离较远时需要考虑采用无线网络，无线网络根据工作频段划分有多种形式，350850MHz频段专用于移动环境的无线微波网络系统，2.4G和5.8G用于民用无需申请的无线数字网络，10-13G专用于广电标准的无线微波网络，以及包括移动、电信的3G网络等，根据森林防火智能监控系统的特点以及无线网络的性价比综合分析，建议优先考虑采用

17、性价比最高的5.8G无线数字网络，这是因为专用频段的无线网络设备价格昂贵，性价比低，而且与智能化监控系统兼容和匹配不好，5.8G无线网络相对于移动、电信的3G网络来说，3G网络的带宽目前还无法满足视频监控实时传输的需要。而采用5.8G无线网络，不仅费用低而且传输带宽高，不仅可以满足现有的需要，而且也可以满足未来多种应用的需要。在采用无线网络的森林防火智能化监控系统中，由于无线微波的技术特点是在直线可视距离的范围内进行传输，所以需要将无线微波的天线架设到铁塔基站较高的位置，由于森林防火监控铁塔基站一般都处于起伏的山区内，特别是在山区内，无线微波之间很难实现直线传输到监控中心，这就需要采用无线微波

18、中继站点，借助微波中继站将微波信号中继后在传输到监控中心。对于涉及到多个前端基站监控点时，先需要根据已有的铁塔基站对微波传输路径（路由）进行优化，充分利用已有的铁塔将分布在山区的无线微波站点信号进行中继传输，最后将各路无线微波信号汇聚到监控中心。1.2.5、后端监控管理平台需求分析后端视频监控管理平台是森林防火智能监控系统重要的智能化监控存储、管理、控制、监视、展示、自动报警、火点自动定位及展示等综合功能需求。通过后端视频监控管理平台需要实现对前端基站监控视频图像的保存，以及需要通过大屏幕电视墙在指挥中心展示，需要通过视频监控管理平台实现远程操作和控制前端基站的重型数字云台等设备进行大范围、大

19、视野的监控；需要通过网络实现与上、下级单位联网实现统一的联网智能监控管理系统。 基于以上功能需求，具体的后端视频监控管理平台主要需求如下：（1）自动烟火识别 智能图像处理器能够利用烟火识别算法自动检测出监控区域内出现的火情，第一时间发现明火和隐火，并将检测结果通过网络传输系统传送到监控中心。灾后，也可以监控隐火是否完全熄灭。 （2）实时视频监控 系统实现了对监控区域的实时视频监控，在监控中心的显示终端上能够显示前端实时场景。 （3）云台控制 智能图像处理器可以控制云台进行360旋转，对监控区域进行多角度监控。 （4）视频录像 系统管理员可以按照需求指定录像通道的帧率、编码质量、录像空间大小、录

20、像触发方式，系统能自动管理磁盘空间，执行录像任务。 （5）火点定位 标注前端智能图像处理器安装的精确位置。并且在发生火灾时，可大概指引着火方向和着火点。 （6）日志信息 前端智能图像处理器产生的运行日志发送到监控中心服务器中。监控中心服务器上实时显示日志信息，按配置要求给出告警。用户可以按输入的条件来查询日志的历史记录和视频录像。（7）扩展功能和系统集成 在森林防火智能分析系统设计中充分考虑了模块化和灵活性。监控中心和前端通信、监控中心数据库管理都有软件开发包，监控中心服务器也能做到定制开发集成其它厂商的设备或者扩展系统业务功能。集成商可以将前端设备集成到他们的系统中。2、 建设原则根据需求分

21、析结合森林防火项目智能监测系统实际情况，以森林防火监测指挥系统结构配置的合理性、科学性和经济性为原则，同时严格掌握以下原则进行设计：n 规范性原则本系统是一个严谨的综合性系统，在系统的设计与施工过程中应严格执行各方面的标准与规范，并遵从各项技术规定，做好系统的标准化设计与施工。各配套设备的性能和技术要求稳定可靠，所有的器材应符合国家标准和行业规范。n 先进性原则无论是软件配置，还是硬件选型，力求做到技术先进，安全可靠防范严密。 n 兼容性原则即系统设计合理，无论是硬件的匹配，还是系统与特定环境的适应性，都要求有很好的兼容性。硬件方面，要求将来系统升级时对既有硬件设备能上下兼容，节省投资。n 前

22、瞻性原则即系统的设计能充分考虑森林防火监测指挥系统的发展需要，能充分适应科技的快速进步，对系统的扩展性预留可持续发展的接口和技术空间。n 易用性原则系统在设计时能充分考虑林业系统的行业特点和管理人员的操作习惯，运行过程简单易行，人工操作易学易用，监测管理快捷高效，应急指挥科学可行，灾后评估快速准确。能做到开机即可工作，通电即可运行的程度。n 安全与保密原则系统的设计和设备配置必须保证森林防火信息的安全，有较好的数据安全措施，有较强的数据备份和系统恢复功能。系统的数据库必须分层次和级别、保证数据库在各种级别保密程度上的查询访问，防止信息被任意查询和破坏，对各种各样的计算机病毒，系统都应具有高度的

23、免疫力；同时野外设备因具有良好的防盗能力。n 阶段性和可扩充性原则系统设计应符合统一规划、阶段性实施的原则，充分考虑林火监测的需求和未来技术发展所带来的系统扩充的需求，预留足够的接口空间，可满足以后的软件升级及设备扩容，应留有向上级森林防火指挥中心传输监测图像和控制权的接口。3、 建设依据及标准在设计、施工、验收、维护时，我方将严格执行以下规范： 安全防范工程技术规范（GB50348-2004） 安全防范系统验收规则（GA308-2001） 中国人民共和国公共安全法 视频安防监测系统技术要求（GA/T367-01） 报警图像信号有线传输装置（GB/T6677-96） 安全防范系统通用图形符号（

24、GA/T74-94） 安全防范工程程序与要求（GA/T75-94） 安全技术防范产品管理办法国家技术监督局 公安部令第12号 电气装置安装工程施工及验收规范（BGJ232。90。92） 无线局域网标准IEEE802。11 建筑物防雷设计规范GB 50057-94 钢结构工程施工质量验收规范GB5025-2001 中华人民共和国森林法 中华人民共和国环境保护法 森林防火条例 森林重点火险区综合治理工程项目建设标准 森林资源非空间数据DF01-1110 林业数字矢量基础地理数据标准DF01-1311 林业政策法规数据标准DF01-1410 林业文献资料数据标准DF01-1430 中华人民共和国森林

25、法全国人民代表大会1998年4月 中华人民共和国森林法实施条例国务院，2000年1月 中华人民共和国森林防火条例国务院，1988年3月 全国生态环境建设规划国务院，1988年10月 国务院办公厅关于进一步加强森林防火工作的通知国办发200433号 中共中央国务院关于加快林业发展的决定中发20039号 全国森林防火“十五”计划及2015年规划 2001年12月 国务院办公厅关于进一步加强森林防火工作的通知国办发200433号 国务院办公厅关于切实加强当前森林防火工作的紧急通知 国办发明电200611号 中华人民共和国无线电管理条例中华人民共和国国务院、中央军事委员会令（第128号） 以及其他相关

26、政策文件及建设标准4、 系统总体设计本系统采用高清数字视频技术和热红外智能烟火检测技术，从实际需要出发，结合系统的安全性和保密性，系统构建在网络视频专用网络上。高清摄像机的图像通过无线传输网络就近汇集到各汇聚交换机。视频信号采用先进的H.264编码方式进行编码，通过视频专网存储到网络硬盘录像机中，实现实时存储、实时调用。平台统一实现功能调用、设备控制、存储管理、报警直观展示、信息图表导出等。本方案是一套易于部署、易于扩展、易于管理、易于维护、并具备多级联网功能的综合性解决方案。4.1、 系统总体概述森林防火智能监测系统是采用前端摄像机对热红外线捕捉，从而实现烟火智能识别，并结合高清一体化可见光

27、云台摄像机及后端监测管理软件实现烟火智能识别并自动报警，运用重型数字云台转动的方位角和俯仰角、长焦镜头的焦距及后端GIS管理软件平台实现火点自动精确定位，通过摄像机和传输链路将视频图像和控制信号传输到指挥中心进行监视、存储、管理的一套智能型的森林防火监测系统。森林防火智能监测系统是由前端智能监测基站、传输网络、后端监控管理平台及输出展示系统系统构成，系统结构如图所示：4.2、 系统特点1、 远程视频监控以直观,真实,有效而被广泛应用在许多重点防范地区。远程视频监控能在森林发生火灾前及时发现火情，从而起到预防火灾的目的; 2、远程视频监控能在森林发生火灾时把现场的图像传回指挥中心，指挥中心通过监

28、视前端摄像机图像指挥调度救火，最大限度的能减小火灾造成的损失; 3、远程视频监控能真实记录火灾发生前救火过程中以及救火以后现场的真实情况从而对火灾进行处理，提供有效真实的资料; 4、在林区各消防瞭望塔制高点架设远程热成像可见光双波段天候摄像，覆盖半径2公里，观测方圆12 平方公里森林火情。对初发火情，做到及时发现,及时救护。使火灾隐患消亡在萌芽状态; 5、远程热成像可见光双波段天候摄像机具有极佳的透雾效果，对于雾、霾等恶劣天的防火能力也得到极大的提高。 6、从消防瞭望塔至林区管理指挥中心通过无线微波传输，最远传输距离20KM，不受遮挡，森林防火消防中心可对火情及现场情况进行实时观察，以便及时了

29、解现场情况协调调度指挥; 7、林区监控管理指挥中心能记录火情发生,发展和消灭的整个过程，对以后的火情的预防,治理提供真实有效的直观资料。4.3、 系统各模块设计4.3.1、 前端监控系统设计前端智能监测系统是采用双光谱200万高清网络重型云台一体机，实现方位角360，俯仰角-45到+90全方位监控，通过高清网络一体机的方位角和俯仰角以及长焦镜头焦距实现火点的精确自动定位，前端摄像机通过对热红外线捕捉，实现烟火的智能识别，一旦发现疑似烟火，烟火识别系统自动识别并自动向后端监控中心发送报警信号，视频信息采用5.8G无线数字微波系统将基站的监控视频图像和各种控制信号传回监控中心；由于基站所处位置在野

30、外，需要考虑防水、防腐、保温等措施，所以对摄像机和长焦镜头采用全天候防护罩进行保护，对智能识别处理器以及其它控制设备采用一体化集成基站控制系统，确保系统长时间稳定可靠运行。由于基站所处位置离监控中心较远，并且附近无电源可取，所以需要采用太阳能发电系统或者太阳能或风光互补的发电系统为基站设备提供电力保障，同时由于基站所处位置为野外林区，需要考虑基站设备自身的防盗和基站设备的防雷接地安全措施。为了获得更好更广泛的监控视野范围，需要在基站所在位置修建铁塔，所需高度根据监控视野范围和四周植被的实际情况决定。红外热成像实现原理：几十年前，航天科学家对处于真空、失重、超低温、过负荷状态的宇宙飞船内的人类生

31、存条件进行研究，得知波长为 814m的远红外线是生物生存必不可少的因素。因此人们把这一段波长的远红外线称为生命光线，又称为热红外。 自然界中，一切高于绝对零度的物质每时每刻源源不断地向外辐射与自身性质、温度相关的电磁波能量，我们称这一现象为热辐射现象。 不同温度下，物体所发出热辐射的波长不一样。 热成像摄像机通过测量目标与背景或目标各部分之间的辐射差异，将物体辐射的功率信号转换成电信号，经过放大处理形成视频图像。通俗的讲热成像摄像机的作用，将物体发出的不可见红外能量转变为人眼可识别的热图像。 由于不需要借助可见光，通过被动接收物体热量而形成图像，因此又称被动红外成像。与传统摄像机类似，热成像摄

32、像机硬件主要由光学镜头、红外探测器、信号处理系统、电组件、防护罩等构成。组成图如下：产品选择技术优势 穿透雨雾：热成像产品的共同特征就是不受雨雾天气的影响，即使在森林，海滨等雨雾天气频繁发生的区域也能清晰捕捉观测目标； 双光谱：热成像系统透过无光的黑暗环境，成像清晰，白天的彩色摄像系统使图像更鲜明； 图像增强：数字图像细节增强，更容易发现低对比度隐藏目标。规格参数测温型双视场一体化网络云台参数/型号DH-TPC-PT8320-T热成像探测器类型氧化钒非制冷焦平面探测器探测器像素336*256 像元大小17m光谱范围7.513.5m热灵敏度50mK镜头焦距35mm65mm100mm视场角（HV）

33、9.3* 7.1 5 * 4 3.3 * 2.5 距离(人：1.8m*0.5m； 车：2.3m*2.3m）人：探测1280米，识别320米，辨认160米车：探测3850米，识别950米，辨认300米人：探测2000米，识别510米，辨认260米车：探测6000米，识别1600米，辨认800米人：探测3000米，识别750米，辨认380米车：探测8800米，识别2300米，辨认1200米测温范围基本：-25 500，可扩展到2000测温误差Max（2，2%)测温方式点测温：8个；区域测温：8个；线测温：1条；支持点+区域+线最多8个同时测温可见光图像传感器1/2.8 CMOS总像素约300万像素

34、水平解析度1000TVL视频制式1920*1080(25fps)，1280*720(50fps)，1920*1080(30fps)，1280*720(60fps)最低照度彩色：0.05Lux (F1.6，AGC ON)黑白：0.005Lux (F1.6，AGC ON)0Lux（红外灯开启）增益控制自动/手动3D降噪支持2D降噪支持 信噪比大于55dB白平衡自动/手动/跟踪/室外/室内/室外自动/钠灯自动/钠灯特色功能电子透雾、FD三维定位、时域空域3D降噪、MAC白名单、电源管理电子快门1/1 1/30000 支持背光补偿开/关宽动态支持强光抑制支持数字变倍16倍（最大640x）日夜模式自动I

35、CR滤光片彩转黑光圈控制手动/自动画面翻转支持曝光补偿支持聚焦模式自动/半自动/手动镜头焦距7.9mm - 316mm变倍速度大约4s视场角水平：41.5（近焦）- 1.1（远焦）近摄距100mm 1000mm（近焦都远焦）光学变倍40倍光圈值F1.6 - F6.1图像编码视频编码H.264HighProfile/H.264MainProfile/M-JPEG图像分辨率热成像:主码流（1280*720） 辅码流（D1、CIF）可见光：主码流（1920*1080、1280*720） 辅码流（D1、CIF）音频编码G.711a/G.711mu图片编码JPEG云台水平范围0360连续旋转垂直范围 9

36、0-45 键控速度水平：0.1160/秒垂直：0.160/秒调用预置点速度水平：0.1160/秒垂直：0.160/秒预置点300个自动巡航8条, 每条可添加32个预置点自动巡迹5条自动线扫支持5条自动线扫断电记忆支持隐私遮挡最多24块区域,同时最多有8块区域在同一个画面空闲动作预置点 / 自动巡迹 / 自动巡航 / 水平线扫 定时任务预置点 / 自动巡迹 / 自动巡航 / 水平线扫 方位角信息显示开/关预置点视频冻结支持云台手动限位支持长焦限速人性化的焦距/速度自动匹配功能定位精度0.1度雨刷功能支持单次/多次可设，雨刷频率、持续时间可设电源管理电源异常检测图像防抖支持485数据双向传输云台功

37、能支持空闲动作，支持FD三维定位，支持人性化的焦距/速度自动匹配功能功能语音对讲支持网络协议IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE三码流支持ROI支持区域聚焦支持SD卡手动录像 / 报警录像;支持SD/ SDHC卡（最大支持64G）WEB菜单支持系统资源同时支持实时网络监视、本地录像和远程操作系统状态SD卡状态信息, 码流统计, 日志记录, 软件版本, 在线用户.本地存储SD卡，支持热插拔用户接口WEB、DSS、PSS等远程操作界面

38、应用编程接口支持软件集成的开放式API，支持标准协议(Onvif、CGI、GB/T28181)、支持大华SDK 和第三方管理平台接入浏览器支持IE7、IE8、IE9,Chrome8+,Firefox3.5+,Safari5+浏览器同时预览用户数最多20路（总带宽64M）安全模式授权的用户名和密码，以及MAC 地址绑定；HTTPS 加密；IEEE 802.1x 网络访问控制用户管理最多32个用户，多级用户权限管理，分3级:管理员、操作员和只能浏览故障检测网络断开检测,IP冲突检测,编码器状态检测，存储卡状态检测,存储空间检测智能功能支持单场景跟踪、多场景跟踪、全景跟踪三种跟踪类型；支持手动跟踪和

39、报警跟踪两种跟踪方式；支持拌线入侵、区域入侵、电子围栏、徘徊检测、物品遗留（仅可见光支持）、物品搬移（仅可见光支持）、违章停车、异常移动等多种行为检测；支持多种触发规则联动动作；支持目标过滤；支持热成像视频灰度报警；支持热成像热点追踪；接口模拟接口1.0Vp-p / 75, PAL或NTSC, BNC头网络接口内置RJ45 网口，支持10M/100M 网络数据 报警输入7 路开关量输入(0-5vDC)报警输出2 路，支持报警联动报警联动预置点/巡航/巡迹/SD 卡录像/触发开关量输出/客户端电子地图音频输入音频输入(LINE 输入)，音频峰值:2-2.4Vp-p，输出阻抗:1K10%音频输出线

40、性电平，阻抗:600485控制1路RS485接口SD卡接口内置SD 卡插槽，支持TF卡（最大支持64G），可支持手动录像/报警录像电源供电AC 24V/5A功耗100W环境参数工作环境温度-4070； 湿度90%防护等级IP66，TVS 6000V防雷、防浪涌和防突波保护，符合GB/T17626.5 4级标准4.3.2、 无线传输系统设计森林防火智能检测基站一般都位于野外，需要采用传输链路将前端视频图像以及各种信号传回监控中心，针对野外监控传输链路的选择，我们推荐采用5.8G无线数字网桥，因为5.8G无线数字网桥是一种经济高效的传输链路系统，相对于铺设有线光缆采用5.8G无线数字网桥是非常经济

41、和可靠的系统，且5.8G无线网桥传输链路带宽完全可以满足森林防火防火智能监测系统所需的带宽。并且架设的无线数字网桥系统后可以在保护已有的投资的前提下，可以无缝扩大现有的无线网络。随着无线网络技术的进步，将无线技术应用于监控领域可以为用户提供更高的投资收益比。视频传输技术对照表项目比较无线视频监控有线模拟传输有线视频监控传输方式无线，OFDM有线视频电缆光纤施工难易只需架设无线基站和天线，即可在无线覆盖范围内任何地方安装视频点需要挖沟布线，挖墙钻洞，甚至破坏建筑原装修需要挖沟布线，挖墙钻洞，甚至破坏建筑原装修可扩展性可以随时添加新的监控点增加传输点需要进行布线施工，比较烦琐增加传输点需要进行布线

42、施工，比较烦琐可扩展性可以随时添加新的监控点增加传输点需要进行布线施工，比较烦琐增加传输点需要进行布线施工，比较烦琐使用方便在网络中任何一台电脑上均可收看图像，甚至在移动中也可监控远端必须在机房才能集中看到传输图像必须在固定点才能集中看到传输图像标准化遵循全球统一的通信技术标准和协议TCP/IP模拟传输系统之间彼此兼容性较差，很难互通遵循全球统一的通信技术标准和协议TCP/IP传输范围50最远可达百公里以上、可提供从64Kbps到54Mbps的通信速率当传输距离大于1000米时，信号容易产生衰耗、畸变、群延时，并且易受干扰，使图像质量下降2到10公里维护管理复杂，出现问题，需找专业人员解决复杂

43、出现问题，需找专业人员解决复杂，出现问题，需找专业人员解决录像存储数字化信号，任何一台联网电脑都可以存储、检索和回放录像，也可配置专门的服务器及相应软件来进行统一集中存储和管理，图像质量不会受保存时间的影响模拟信号，需用专用录像机和磁带进行存储，保存时间长了，存储的图像质量会受影响可配置专门的服务器及相应软件来进行统一集中存储和管理，图像质量不会受保存时间的影响设备成本距离越远，成本越低成本低距离越远，成本越高接口方式标准以太网模拟接口转换为以太口图像质量实时、可以达到接近DVD效果实时、可以达到VHS录像带效果实时、可以达到DVD效果多点监控支持只能点对点支持本次项目采用的5.8G无线网络系统，整个系统采用1080P编码格式传输，链路波段采用5.8G段数字微波，具有较强的抗干扰性能，图像完全实时且清晰稳定。传输距离根据实际情况可以传输0.120km .通过视频编码器和无线网桥系统实现远距离传输实时高清晰度视频图像，图像载频高，抗干扰性强，传输距离远，符合监控标准的视频语音传输标准，能够为用户提供高质量的图像效果。产品推荐：产品特点：准工业级设计，支持室外高低温：-30-70无线覆盖范围最远距离20km,射频口防雷达15KV ESD支持自动测距功能，实时显示客户端与基站直线距离支持设备自动重启恢复功能5G模式支持49206100Mhz支持流量控制，有效控制基站/客户端的输入/
