毕业设计论文集成直流稳压电源的设计.doc

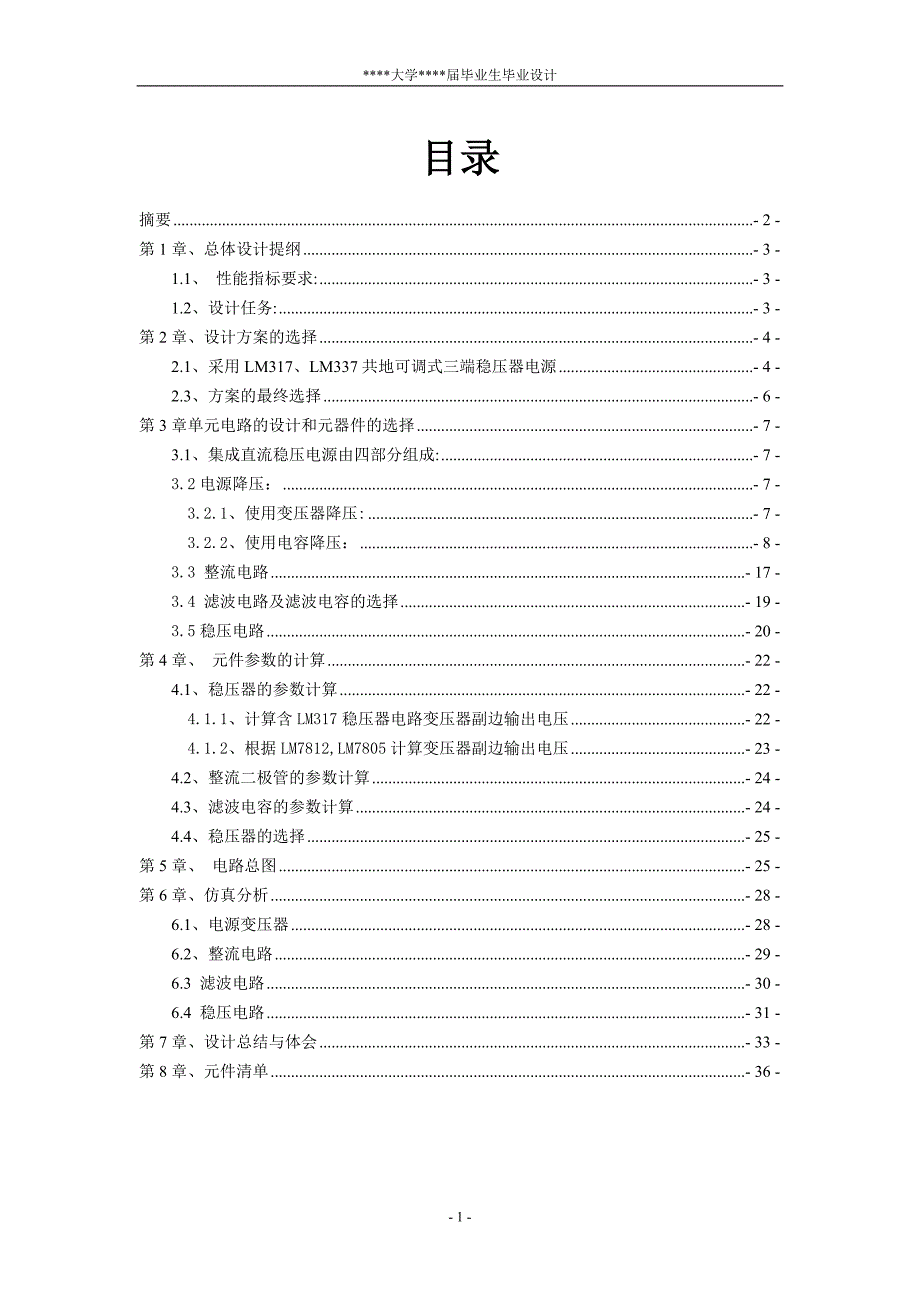

1、大学*届毕业生毕业设计目录摘要- 2 -第1章、总体设计提纲- 3 -1.1、 性能指标要求:- 3 -1.2、设计任务:- 3 -第2章、设计方案的选择- 4 -2.1、采用LM317、LM337共地可调式三端稳压器电源- 4 -2.3、方案的最终选择- 6 -第3章单元电路的设计和元器件的选择- 7 -3.1、集成直流稳压电源由四部分组成:- 7 -3.2电源降压：- 7 -3.2.1、使用变压器降压:- 7 -3.2.2、使用电容降压：- 8 -3.3 整流电路- 17 -3.4 滤波电路及滤波电容的选择- 19 -3.5稳压电路- 20 -第4章、 元件参数的计算- 22 -4.1、

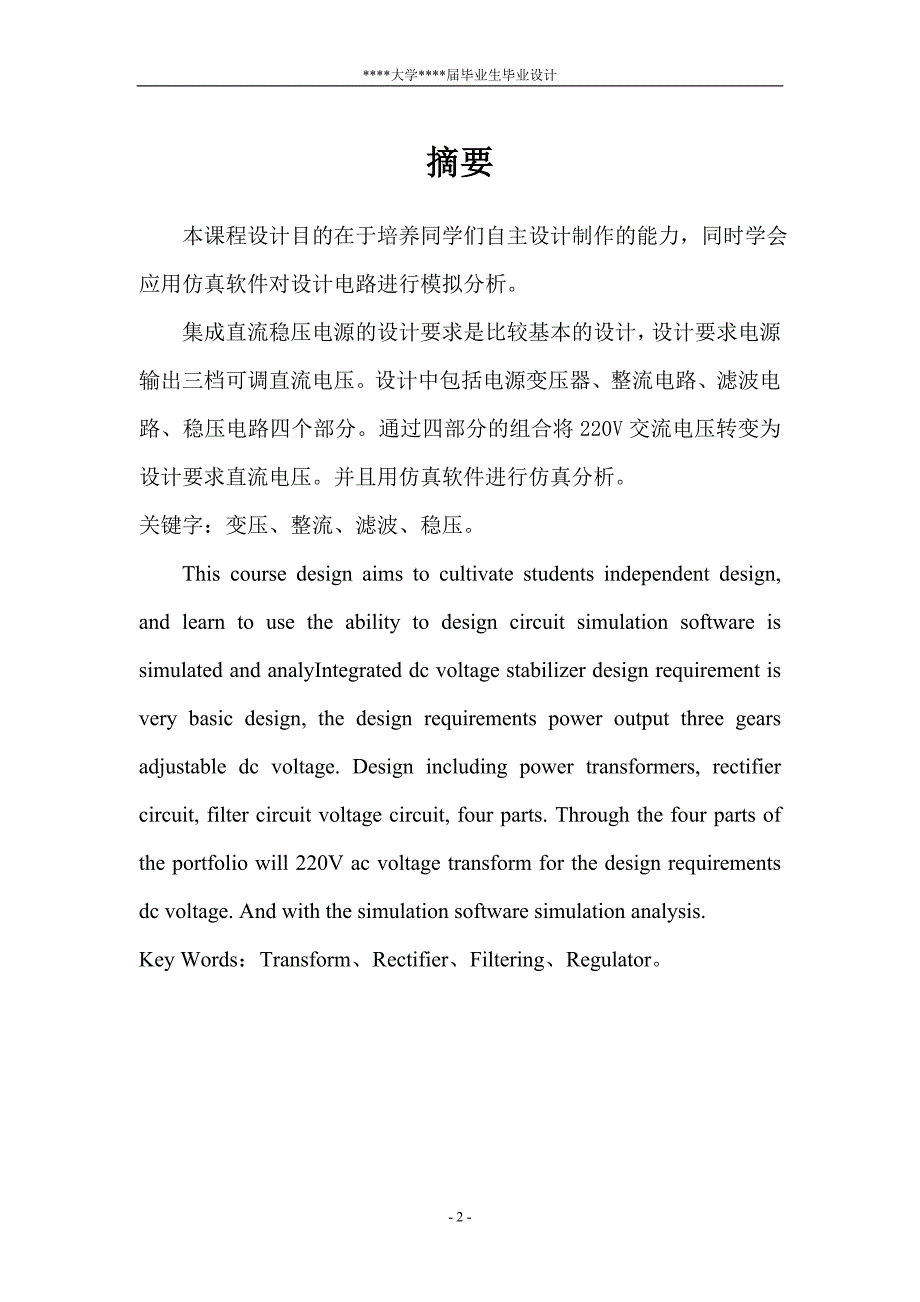

2、稳压器的参数计算- 22 -4.1.1、计算含LM317稳压器电路变压器副边输出电压- 22 -4.1.2、根据LM7812,LM7805计算变压器副边输出电压- 23 -4.2、整流二极管的参数计算- 24 -4.3、滤波电容的参数计算- 24 -4.4、稳压器的选择- 25 -第5章、 电路总图- 25 -第6章、仿真分析- 28 -6.1、电源变压器- 28 -6.2、整流电路- 29 -6.3 滤波电路- 30 -6.4 稳压电路- 31 -第7章、设计总结与体会- 33 -第8章、元件清单- 36 -摘要 本课程设计目的在于培养同学们自主设计制作的能力，同时学会应用仿真软件对设计电路

3、进行模拟分析。集成直流稳压电源的设计要求是比较基本的设计，设计要求电源输出三档可调直流电压。设计中包括电源变压器、整流电路、滤波电路、稳压电路四个部分。通过四部分的组合将220V交流电压转变为设计要求直流电压。并且用仿真软件进行仿真分析。关键字：变压、整流、滤波、稳压。This course design aims to cultivate students independent design, and learn to use the ability to design circuit simulation software is simulated and analyIntegrated

4、 dc voltage stabilizer design requirement is very basic design, the design requirements power output three gears adjustable dc voltage. Design including power transformers, rectifier circuit, filter circuit voltage circuit, four parts. Through the four parts of the portfolio will 220V ac voltage tra

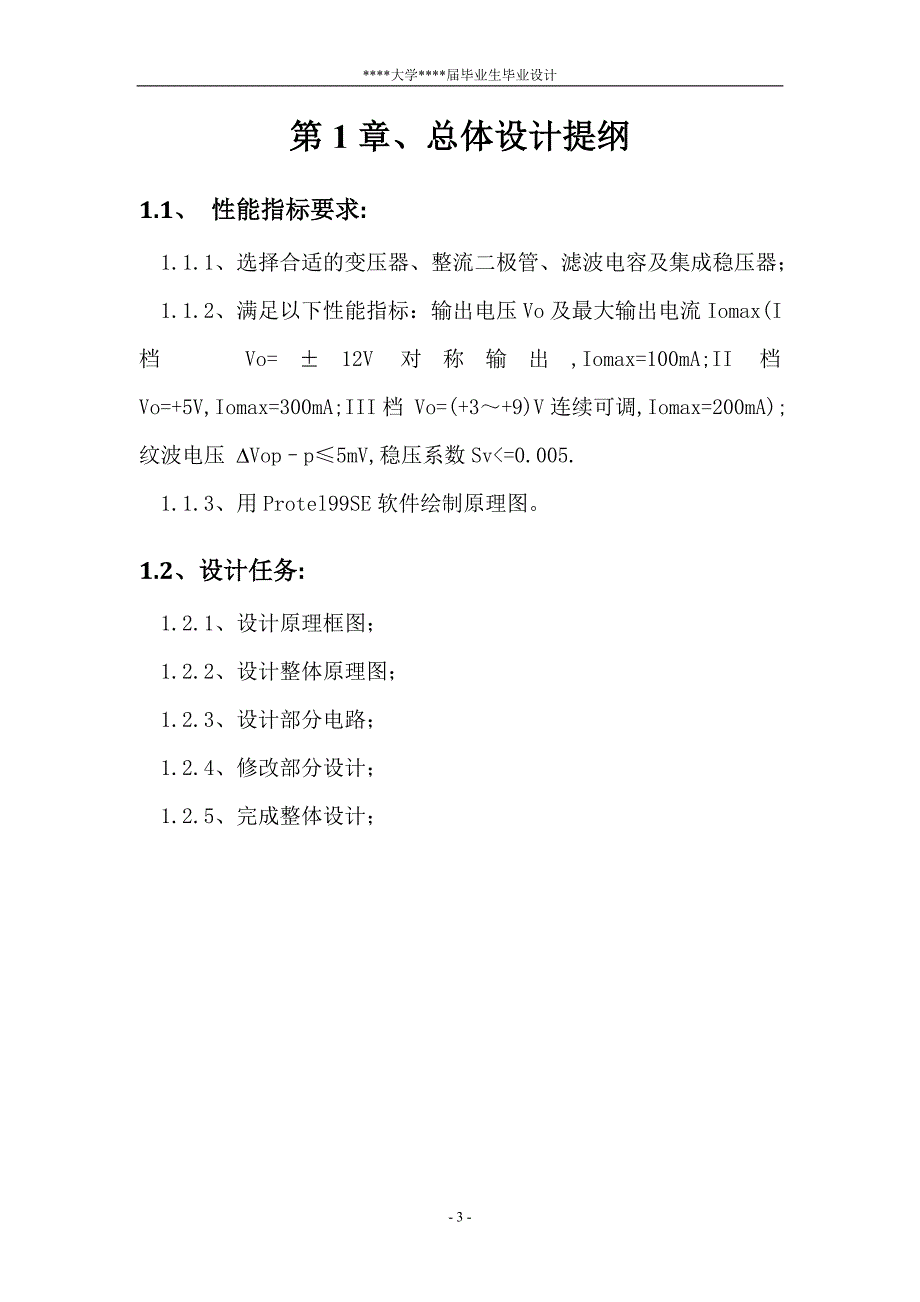

5、nsform for the design requirements dc voltage. And with the simulation software simulation analysis.Key Words：Transform、Rectifier、Filtering、Regulator。第1章、总体设计提纲1.1、 性能指标要求: 1.1.1、选择合适的变压器、整流二极管、滤波电容及集成稳压器； 1.1.2、满足以下性能指标：输出电压Vo及最大输出电流Iomax(I档 Vo=12V对称输出,Iomax=100mA;II档 Vo=+5V,Iomax=300mA;III档 Vo=(+3

6、9)V连续可调,Iomax=200mA);纹波电压 Vopp5mV,稳压系数Sv=(35)T/2式中T为电源交流电压的周期。滤波电容的容量可由下式估算： C=ICt/Vip-p式中Vip-p稳压器输入端纹波电压的峰-峰值； T电容C放电时间，t=T/2=0.01S IC电容C放电电流 ，可取IC=Iomax，滤波电容C的耐压值应大于1.4 V2。3.5稳压电路由于稳压电路发生波动、负载和温度发生变化，滤波电路输出的直流电压会随着变化。因此，为了维持输出电压稳定不变，还需加一级稳压电路。稳压电路的作用是当外界因素（电网电压、负载、环境温度）等发生变化时，使输出直流电压不受影响，而维持稳定的输出

7、稳压电路一般采用集成稳压器和一些外围元件组成。采用集成稳压器设计的电源具有性能稳定、结构简单等优点。3-4-1三端可调式稳压器及其电路 3-4-2三端固定式稳压器 集成稳压器的种类很多，在小功率稳压电源中，普遍使用的是三端稳压器。按照输出电压类型可分为固定式(图3-4-2)和可调式(图3-4-1)，此外又可以分为正电压输出和负电压输出两种类型。按照设计要求本设计要用到可调式三端稳压器。第4章、 元件参数的计算4.1、稳压器的参数计算电源变压器将来自电网的220V交流电压U1变换为整流电路所需要的交流电压U2。4.1.1、计算含LM317稳压器电路变压器副边输出电压由于LM317的输入电压与输

8、出电压差的最小值(Vi-Vo)min=3V, 输入电压与输出电压差的最大值(Vi-Vo)max=40V,故LM317的输入电压范围为:Vomax+(Vi-Vo)minViVomin+(Vi-Vo)max即 9V+3VVi3V+40V 12VVi43V即稳压器最小输入电压为12V.根据桥式全波整流输出输入电压关系不难确定变压器副边输出应为：V2Vimin/1.1=12/1.1=11V取U2=12V取I2=0.5A因此变压器副边输出功率为:P2I2V2=6WP2是变压器副边的功率，P1是变压器原边的功率。一般小型变压的功率： P2/P1 所以变压器原边输入功率为: P1=P2/ =10W为留有余地

9、选择20V/20W的变压器4.1.2、根据LM7812,LM7805计算变压器副边输出电压7812的输出电压Uo为（5-24）V，最小输入输出压差8V，最大输入输出压差为40V，7812的输入电压范围为： 20VUi52V U2Uimin/1.1=18V取U2=20V,I2=0.5A变压器副边电压P2I2U2=10V为留有余地同样选择20V/20W变压器4.2、整流二极管的参数计算在含稳压器LM317的电路中的二极管选择:由于二极管最大瞬时反向工作电压Urm1.414U2=121.414=17V在含稳压器LM7805的电路中的二级管的选择: 由于二极管最大瞬时反向工作电压URM1.414U2=

10、151.414=21VIN4001的反向击穿电压大于50V,额定工作电流I=1AIomax.故整流二极管选用IN4001.4.3、滤波电容的参数计算滤波电容的容量可由下式估算： C=ICt/Vip-p式中Vip-p稳压器输入端纹波电压的峰-峰值； T电容C放电时间，t=T/2=0.01S IC电容C放电电流 ，可取IC=Iomax，滤波电容C的耐压值应大于1.4 V2。在本实验中Sv=Vo/Vo/Vi/Vi式中，Vo=9v 、Vi=12v、Vop-p=5mv、Sv=0.005则 Vi =Vop-p Vi / Vo Sv=1.4v所以滤波电容 C= ICt/Vip-p = Iomax t/Vip

11、p =0.003636uFC的耐压值应大于1.4 V2=21v。 由于之前模电实验可知，我们在实际制作过程中采用比理论值小的电容同样能达到很好的滤波效果，因此采用2200F的电容。4.4、稳压器的选择 设计要求输出电压为:一档要求输出12V对称输出电压，二档要求输出+5V，三档要求输出（3-9）V连续可调。稳压器有固定式三端稳压器和可调式三端稳压器。78系列和79系列为固定式三端稳压器，可分别输出正电压和负电压。7812可输出+12V，7912可输出-12V，二者组装课得到12V对称输出。7805可输出+5V电压。317输出电压范围是（1.2-37）V。因此稳压器选择LM7812,LM791

12、2,LM7805,LM317.第5章、 电路总图 根据元器件参数的计算结果选择适合的元件组成部分电路，并将元件参数标于电路图中。将个部分电路综合得到可输出三档的集成直流稳压电源电路总图，如图5-1所示。第一档有含有CW317稳压器的稳压电路，输出电压（3-9）V。第二档由7812和7912组装而成，输出电压为12对称输出。第三档由7805稳压器组成，输出电压+5V。电路图满足性能指标要求。 5-1 三档集成直流稳压电源电路图（变压器降压）在此另附一电容降压原理图 5-2 三档集成直流稳压电源电路图(电容降压)第6章、仿真分析6.1、电源变压器 在变压器初级接入220V/50HZ的交流电，用示波

13、器观察变压器输入、输出电压Vi、Vo的波形。 仿真后的输出结果如图6-1-2所示，其中幅度大的为输入电压Vi波形 ，幅度小的为经电源变压器以后的输出电压Vo的波形。可见经变压器后220V正弦信号变为所需电压值。 6-1-1 电源变压器测 6-1-2 电源变压器测试波形6.2、整流电路连接整流电路并串联上电阻，分别用示波器和万用表测量输出电压波形和有效值。 6-2-1 整流电路 6-2-2 整流电路测试波形 6-2-1 整流电路波形测量仿真分析：如示波器显示所示，桥式整流电路巧妙地利用了二极管的单向导电性，根据变压器副边电压的极性分别导通，将变压器副边电压的正极性端与负载电阻的上端相连，负极性端

14、与负载电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。6.3 滤波电路 在整流滤波电路的基础上加滤波电容，用示波器观察滤波后输出电压的波形并用万用表直流电压档测量输出电压。 6-3-1 整流滤波电路的测试 6-3-1 整流滤波点电路 6-3-2 滤波电路波形测量由示波器输出波形可知经过滤波后波形为锯齿波，输出电压趋于稳定。6.4 稳压电路 连接含有LM7812和LM7912的稳压电路，6-4-1如图，用示波器检测器输出两端的波形，如图6-4-2 6-4-1 LM7812和LM7912组装电路 6-4-2 稳压电路输出波形第7章、设计总结与体会 毕业设计是对我们知识运用能力的一次全面的

15、考核，也是对我们进行科学研究基本功的训练，培养我们综合运用所学知识独立地分析问题和解决问题的能力，为以后撰写专业学术论文和工作打下良好的基础。本次设计能够顺利完成，首先我要感谢我的母校*大学，是她为我们提供了学习知识的土壤，使我们在这里茁壮成长；其次我要感谢航空电子电气工程系的老师们，他们不仅教会我们专业方面的知识，而且教会我们做人做事的道理；尤其要感谢在本次设计中给与我大力支持和帮助的*老师，每有问题，老师总是耐心的解答，使我能够充满热情的投入到毕业设计中去；还要感谢我的同学们，他们热心的帮助，使我感到了来自兄弟姐妹的情谊；最后还要感谢相关资料的编著者、相关软件的供用商和给予我们支持的社会各

16、界人士，感谢您们为我们提供一个良好的环境，使本次设计圆满完成。在做课程设计之前曾在模电实验中接触过集成直流稳压电源，对直流稳压电源的设计有一定的了解。我在知道模拟电子课程设计中要做直流稳压电源是还暗自高兴这是个自己比较熟悉的项目。但在看到要求时才知道自己高兴的太早，因为在模电实验中我做的只是用7812输出+12V电压，这是比较容易做到的，而本次设计要求输出电压为三档，并且要用软件仿真。此刻我才意识到自己对知识的了解和掌握并不全面，也不扎实。做课程设计对从没经验的我并不是简单的事。 为完成这次设计我查阅了很多资料和书籍，我发现查资料也是一门学问，要会查才能找到你所需的内容，我在图书馆查阅了相关的

17、电子设计和电源设计书籍，同时也大量的浏览了网络资源，随着了解的深入对设计有了基本的思路。 在设计中我也遇到了困难，在仿真环节中由于对软件的实用不熟练，很多仿真都没有成功，并且由于时间关系没有对仿真软件进行进一步的学习，这让我觉得很可惜，以后一定会找时间补一下仿真软件方面的知识，以免以后做课设是让同样的问题难倒我。但总体上比没有做课设之前还是有了一定的进步。 通过本次课程设计使我对集成直流稳压电源有了更为深刻的了解，对其构造组成及参数计算掌握的比以前熟练很多，特别是对稳压器的认识比以前更广泛，虽然在课本中接触过稳压器的知识，但课本上的介绍十分简单也十分有限，并且我对课本的记忆不是很深刻，但通过本

18、次自己动手动脑设计之后记忆的就深刻了。尤其是本次设计中用到的317和78，79系列的掌握比以前好了很多，不过仍然会有不足。 在仿真实验中我出现了几处小错误，通过本次设计使我知道自己当初错在了哪里，也知道该如何改正，但很可惜本次设计不能进行实物操作。我想如果可以进行实物操作同学们的了解一定会更进一步。 本次课程设计是我学生生涯中最后一次做课设，有了之前的多次做课设的经验，相比起来还算是比较得心应手，当然也遇到了一些问题仅凭借我个人能力是无法单独解决的，在请教了指导老师与认真查阅一些相关类的资料之后，也总算将问题顺利解决了。在查阅资料的过程中也弥补了许多我专业方面的不足，学到了许多以前课堂中与书本

19、中学不到的东西，让我了解了许多本专业与电子行业的发展趋势与新新技术。由于在实习期间需要上班我在时间上不很充裕，设计中有很多缺陷不能在认真查阅修改。希望老师能多多见谅，并批评指正。第8章、元件清单名称型号数量备注变压器20V/20W1二极管IN400110IN58192电解电容50V/2200F150V/470F350V/220F210F11F10.33F10.1F10.01F1稳压集成器LM3171780517812和7912各1可调电位器W202/2K1参考文献1 谢自美电子线路设计、实验、测试（第三版） 华中科技大学出版社2 康华光电子技术基础 模拟部分（第五版） 华中科技大学出版社3 段九州 电源电路实用设计手册 辽宁科学技术出版社4 舒庆莹 电子技术基础实验基础（模拟部分） 武汉理工大学出版社6 华成英、童诗白模拟电子技术基础（第四版） 高等教育出版社7 8 - 36 -
