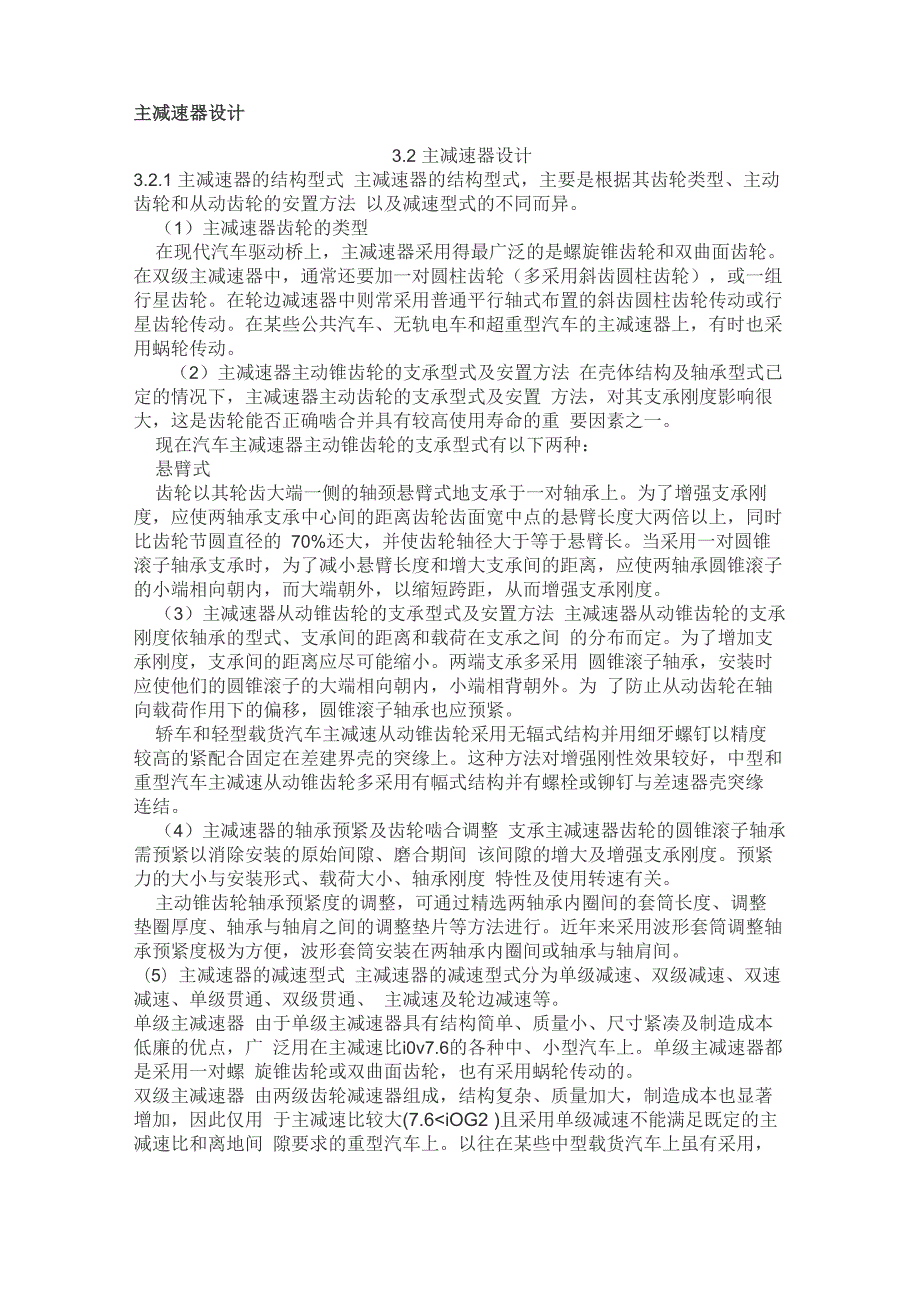

1、主减速器设计3.2 主减速器设计3.2.1 主减速器的结构型式 主减速器的结构型式，主要是根据其齿轮类型、主动齿轮和从动齿轮的安置方法 以及减速型式的不同而异。（1）主减速器齿轮的类型在现代汽车驱动桥上，主减速器采用得最广泛的是螺旋锥齿轮和双曲面齿轮。 在双级主减速器中，通常还要加一对圆柱齿轮（多采用斜齿圆柱齿轮），或一组 行星齿轮。在轮边减速器中则常采用普通平行轴式布置的斜齿圆柱齿轮传动或行 星齿轮传动。在某些公共汽车、无轨电车和超重型汽车的主减速器上，有时也采 用蜗轮传动。（2）主减速器主动锥齿轮的支承型式及安置方法 在壳体结构及轴承型式已定的情况下，主减速器主动齿轮的支承型式及安置 方法

2、对其支承刚度影响很大，这是齿轮能否正确啮合并具有较高使用寿命的重 要因素之一。现在汽车主减速器主动锥齿轮的支承型式有以下两种：悬臂式齿轮以其轮齿大端一侧的轴颈悬臂式地支承于一对轴承上。为了增强支承刚 度，应使两轴承支承中心间的距离齿轮齿面宽中点的悬臂长度大两倍以上，同时 比齿轮节圆直径的 70%还大，并使齿轮轴径大于等于悬臂长。当采用一对圆锥 滚子轴承支承时，为了减小悬臂长度和增大支承间的距离，应使两轴承圆锥滚子 的小端相向朝内，而大端朝外，以缩短跨距，从而增强支承刚度。（3）主减速器从动锥齿轮的支承型式及安置方法 主减速器从动锥齿轮的支承刚度依轴承的型式、支承间的距离和载荷在支承之间 的分

3、布而定。为了增加支承刚度，支承间的距离应尽可能缩小。两端支承多采用 圆锥滚子轴承，安装时应使他们的圆锥滚子的大端相向朝内，小端相背朝外。为 了防止从动齿轮在轴向载荷作用下的偏移，圆锥滚子轴承也应预紧。轿车和轻型载货汽车主减速从动锥齿轮采用无辐式结构并用细牙螺钉以精度 较高的紧配合固定在差建界壳的突缘上。这种方法对增强刚性效果较好，中型和 重型汽车主减速从动锥齿轮多采用有幅式结构并有螺栓或铆钉与差速器壳突缘 连结。（4）主减速器的轴承预紧及齿轮啮合调整 支承主减速器齿轮的圆锥滚子轴承需预紧以消除安装的原始间隙、磨合期间 该间隙的增大及增强支承刚度。预紧力的大小与安装形式、载荷大小、轴承刚度 特性

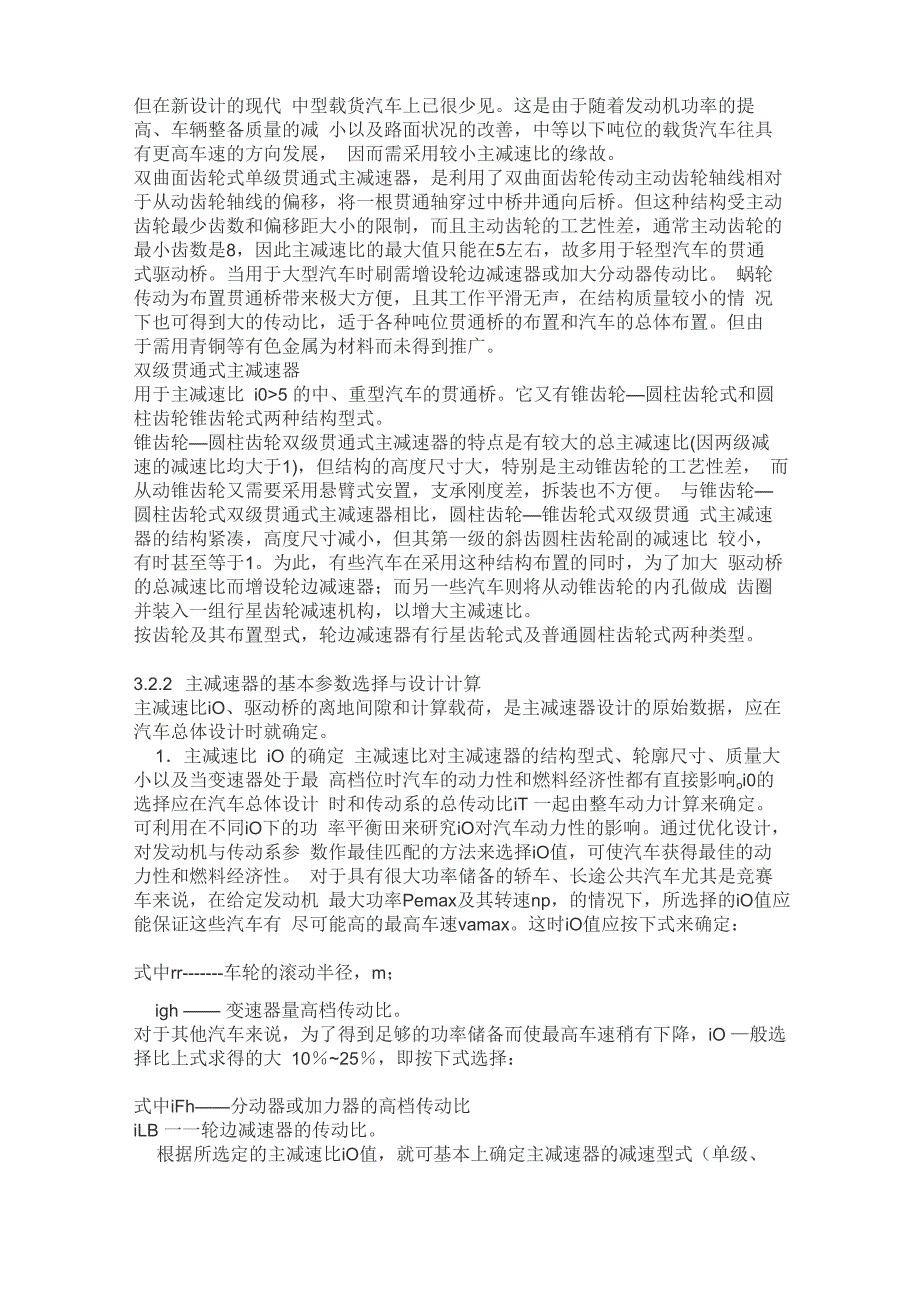

4、及使用转速有关。主动锥齿轮轴承预紧度的调整，可通过精选两轴承内圈间的套筒长度、调整 垫圈厚度、轴承与轴肩之间的调整垫片等方法进行。近年来采用波形套筒调整轴 承预紧度极为方便，波形套筒安装在两轴承内圈间或轴承与轴肩间。（5）主减速器的减速型式 主减速器的减速型式分为单级减速、双级减速、双速减速、单级贯通、双级贯通、 主减速及轮边减速等。单级主减速器 由于单级主减速器具有结构简单、质量小、尺寸紧凑及制造成本低廉的优点，广 泛用在主减速比i0v7.6的各种中、小型汽车上。单级主减速器都是采用一对螺 旋锥齿轮或双曲面齿轮，也有采用蜗轮传动的。双级主减速器 由两级齿轮减速器组成，结构复杂、质量加大，制造

5、成本也显著增加，因此仅用 于主减速比较大(7.65 的中、重型汽车的贯通桥。它又有锥齿轮圆柱齿轮式和圆 柱齿轮锥齿轮式两种结构型式。锥齿轮圆柱齿轮双级贯通式主减速器的特点是有较大的总主减速比(因两级减 速的减速比均大于1)，但结构的高度尺寸大，特别是主动锥齿轮的工艺性差， 而从动锥齿轮又需要采用悬臂式安置，支承刚度差，拆装也不方便。 与锥齿轮圆柱齿轮式双级贯通式主减速器相比，圆柱齿轮锥齿轮式双级贯通 式主减速器的结构紧凑，高度尺寸减小，但其第一级的斜齿圆柱齿轮副的减速比 较小，有时甚至等于1。为此，有些汽车在采用这种结构布置的同时，为了加大 驱动桥的总减速比而增设轮边减速器；而另一些汽车则将从

6、动锥齿轮的内孔做成 齿圈并装入一组行星齿轮减速机构，以增大主减速比。按齿轮及其布置型式，轮边减速器有行星齿轮式及普通圆柱齿轮式两种类型。3.2.2 主减速器的基本参数选择与设计计算主减速比iO、驱动桥的离地间隙和计算载荷，是主减速器设计的原始数据，应在 汽车总体设计时就确定。1主减速比 iO 的确定 主减速比对主减速器的结构型式、轮廓尺寸、质量大小以及当变速器处于最 高档位时汽车的动力性和燃料经济性都有直接影响oi0的选择应在汽车总体设计 时和传动系的总传动比iT 一起由整车动力计算来确定。可利用在不同iO下的功 率平衡田来研究iO对汽车动力性的影响。通过优化设计，对发动机与传动系参 数作最佳

7、匹配的方法来选择iO值，可使汽车获得最佳的动力性和燃料经济性。 对于具有很大功率储备的轿车、长途公共汽车尤其是竞赛车来说，在给定发动机 最大功率Pemax及其转速np，的情况下，所选择的iO值应能保证这些汽车有 尽可能高的最高车速vamax。这时iO值应按下式来确定：式中rr车轮的滚动半径，m；igh 变速器量高档传动比。对于其他汽车来说，为了得到足够的功率储备而使最高车速稍有下降，iO 般选择比上式求得的大 1025，即按下式选择：式中iFh分动器或加力器的高档传动比iLB 一一轮边减速器的传动比。根据所选定的主减速比iO值，就可基本上确定主减速器的减速型式（单级、 双级等以及是否需要轮边减

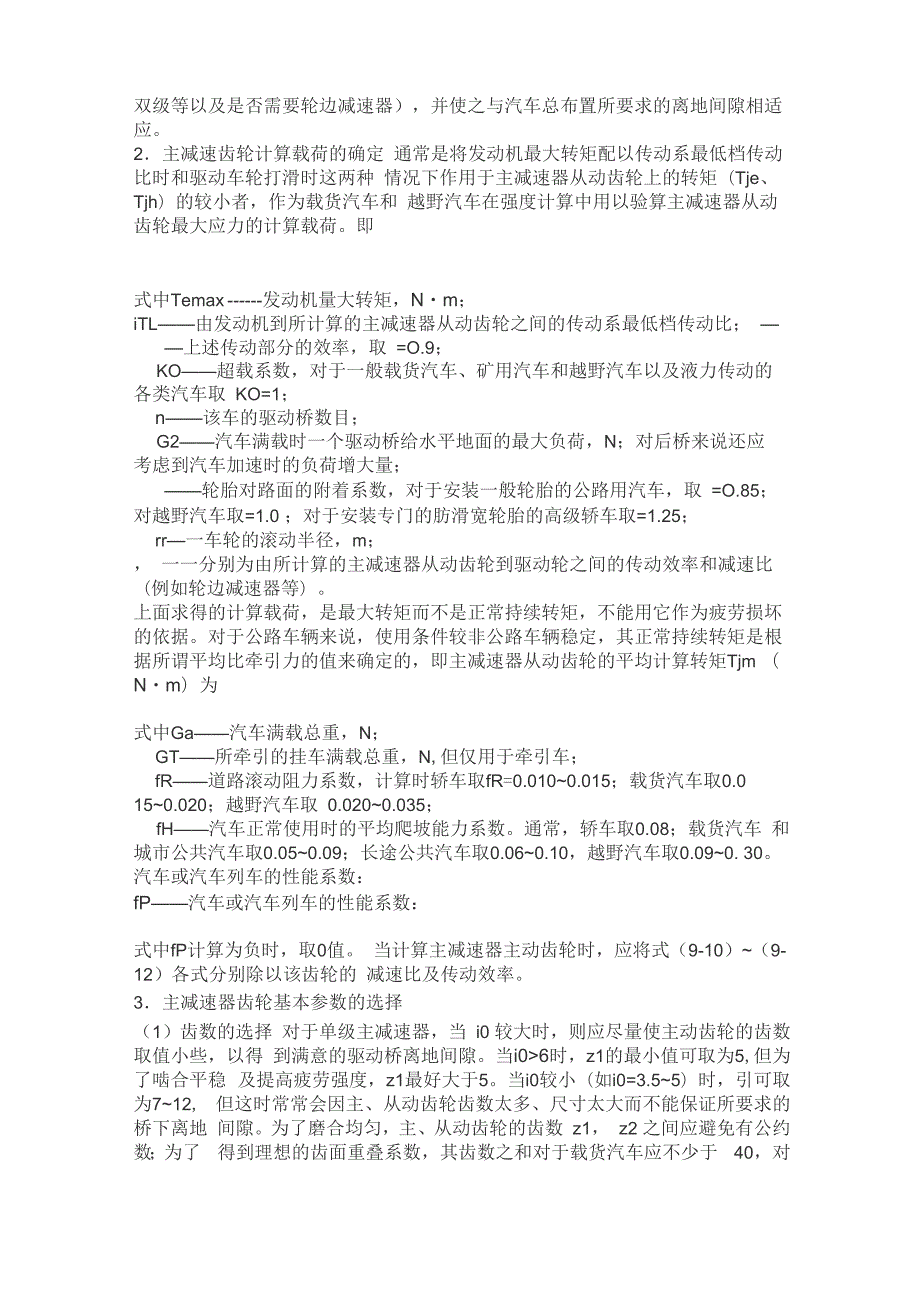

8、速器），并使之与汽车总布置所要求的离地间隙相适 应。2主减速齿轮计算载荷的确定 通常是将发动机最大转矩配以传动系最低档传动比时和驱动车轮打滑时这两种 情况下作用于主减速器从动齿轮上的转矩（Tje、Tjh）的较小者，作为载货汽车和 越野汽车在强度计算中用以验算主减速器从动齿轮最大应力的计算载荷。即式中Temax发动机量大转矩，Nm；iTL由发动机到所计算的主减速器从动齿轮之间的传动系最低档传动比； 上述传动部分的效率，取 =O.9；KO超载系数，对于一般载货汽车、矿用汽车和越野汽车以及液力传动的 各类汽车取 KO=1；n该车的驱动桥数目；G2汽车满载时一个驱动桥给水平地面的最大负荷，N；对后桥来

9、说还应 考虑到汽车加速时的负荷增大量；轮胎对路面的附着系数，对于安装一般轮胎的公路用汽车，取 =O.85； 对越野汽车取=1.0 ；对于安装专门的肪滑宽轮胎的高级轿车取=1.25；rr一车轮的滚动半径，m；， 一一分别为由所计算的主减速器从动齿轮到驱动轮之间的传动效率和减速比 （例如轮边减速器等）。上面求得的计算载荷，是最大转矩而不是正常持续转矩，不能用它作为疲劳损坏 的依据。对于公路车辆来说，使用条件较非公路车辆稳定，其正常持续转矩是根 据所谓平均比牵引力的值来确定的，即主减速器从动齿轮的平均计算转矩Tjm （Nm）为式中Ga汽车满载总重，N；GT所牵引的挂车满载总重，N,但仅用于牵引车；f

10、R道路滚动阻力系数，计算时轿车取fR=0.0100.015；载货汽车取0.0150.020；越野汽车取 0.0200.035；fH汽车正常使用时的平均爬坡能力系数。通常，轿车取0.08；载货汽车 和城市公共汽车取0.050.09；长途公共汽车取0.060.10，越野汽车取0.090. 30。汽车或汽车列车的性能系数：fP汽车或汽车列车的性能系数：式中fP计算为负时，取0值。 当计算主减速器主动齿轮时，应将式（9-10）（9-12）各式分别除以该齿轮的 减速比及传动效率。3主减速器齿轮基本参数的选择（1）齿数的选择 对于单级主减速器，当 i0 较大时，则应尽量使主动齿轮的齿数取值小些，以得 到满

11、意的驱动桥离地间隙。当i06时，z1的最小值可取为5,但为了啮合平稳 及提高疲劳强度，z1最好大于5。当i0较小（如i0=3.55）时，引可取为712, 但这时常常会因主、从动齿轮齿数太多、尺寸太大而不能保证所要求的桥下离地 间隙。为了磨合均匀，主、从动齿轮的齿数 z1， z2 之间应避免有公约数；为了 得到理想的齿面重叠系数，其齿数之和对于载货汽车应不少于 40，对于轿车应 不少于 50。对于普通的双级主减速器来说，由于第一级的减速比 i01 比第二级 的i02小些（通常i02 / i01=1.42.0）,这时第一级主动锥齿轮的齿数可选得较大， 约在915 范围内。第二级圆柱齿轮传动的齿数和

12、可选在 5878 的范围内。对于 双曲面齿轮单级贯通式主减速器来说，通常主动齿轮的最小齿数为 8。（2）节圆直径的选择 可根据从动锥齿轮的计算转矩中取较小值按经验公式选出：式中d2从动锥齿轮的节圆直径，mm；Kd2直径系数，取K=1316；Tj计算转矩，Nm。（3）齿轮端面模数的选择d2 选定后，可按式 m=d2/z2 算出从动锥齿轮大端端面模数，并用下式校核：式中Tj计算转矩，Nm；Km模数系数，取Km=0.30.4。（4）齿面宽的选择汽车主减速器螺旋锥齿轮与双曲面齿轮的从动齿轮齿面宽F（mm）推荐为：F=0.155d 2式中d2从动齿轮节圆直径，mm。（5）双曲面齿轮的偏移距 E轿车、轻型

13、客车和轻型载货汽车主减速器的E值，不应超过从动齿轮节锥距A0 的 40%（接近于从动齿轮节圆直径 d 2 的 20%）；而载货汽车、越野汽车和公共 汽车等重负荷传动， E 则不应超过从动齿轮节锥距 A0 的 20%（或取 E 值为 d： 的 1 0%1 2%，且一般不超过1 2%）。传动比愈大则正也应愈大，大传动比的双 曲面齿轮传动，偏移距E可达从动齿轮节圆直径d2的20%30%。但当E大 干d2的20%时，应检查是否存在根切。（6）双曲面齿轮的偏移方向 它是这样规定的，由从 动齿轮的锥顶向其齿面看去并使主动齿轮处于右侧，这时如果主动齿轮在从动齿 轮中心线上方时，则为上偏移，在下方时则为下偏移

14、双曲面齿轮的偏移方向与 其轮齿的螺旋方向间有一定的关系：下偏移时主动齿轮的螺旋方向为左旋，从动 齿轮为右旋；上偏移时主动齿轮为右旋，从动齿轮为左旋。（7）螺旋锥齿轮与双曲面齿轮的螺旋方向 分为“左旋”与“右旋”两种。对着齿面看去，如果轮齿的弯曲方向从其小端至大端 为顺时针走向时，则称为右旋齿，反时针时则称为左旋齿。主、从动齿轮的螺旋 方向是不同的。螺旋锥齿轮与双曲面齿轮在传动时所产生的轴向力，其方向决定于齿轮的螺旋方 向和旋转方向。判断齿轮的旋转方向是顺时针还是逆时针时，要向齿轮的背面看 去。而判断轴向力的方向时，可以用手势法则，左旋齿轮的轴向力的方向用左手 法则判断；右旋齿轮的轴向力的方向

15、用右手法则判断。判断时伸直拇指的指向为 轴向力的方向，而其他手指握起来后的旋向就是齿轮旋转的方向。（8）螺旋角的选择螺旋角是在节锥表面的展开图上定义的。节锥齿线（节锥表而与齿廓表面的交线） 上任一点的螺旋角，是该点处的切线和节锥顶点与该点的连线之间的夹角。螺旋 锥齿轮与双曲面齿轮的螺旋角沿节锥齿线是变化的，齿面宽中点处的螺旋角称为 齿轮的中点螺旋角或名义螺旋角。螺旋锥齿轮传动主、从动齿轮的中点螺旋角或名义螺旋角是相等的。（9）齿轮法向压力角的选择格里森制规定轿车主减速器螺旋锥齿轮选用1430，或16。的法向压力角；载货 汽车和重型汽车则应分别选用20。、2230的法向压力角。对于双曲面齿轮，由

16、 于其主动齿轮轮齿两侧的法向压力角不等，因此应按平均压力角考虑，载货汽车 选用22。30的平均压力角，轿车选用19。的平均压力角。当zl8时，其平均压 力角均选用2115。3.2.3 主减速器圆弧齿螺旋锥齿轮与双曲面齿轮的强度计算1 ）单位齿长上的圆周力式中p单位齿长上的圆角力，N/mm；P作用在齿轮上的圆周力，N，按发动机最大转矩Teamx和最大附着力矩两种载荷工况进行计算；F从动齿轮的齿面宽，mm。按发动机最大转矩计算时：式中Temax发动机最大转矩，Nm；ig变速器传动比，常取1档及直接档进行计算；di主动齿轮节圆直径，mm。对于多桥驱动汽车应考虑驱动桥数及分动器传动比。 按最大附着力矩

17、计算时：式中 G2 一驱动桥对水平地面的负荷， N；轮胎与地面的附着系数；rr轮胎的滚动半径，m；d2主减速器从动齿轮节圆直径，mm。许用单位齿长上的圆周力如下表。许用单位齿长上的圆周力按发动机最大转矩计算 按最大附着力矩计算 附着系数1 档 2 档 直接档轿车 893 536 321 893 0.85货车 1429 250 1429 0.85 公共汽车 9822140.85牵引汽车 5362500.65 2）轮齿的弯曲强度计算汽车主减速器螺旋锥齿轮与双曲面齿轮轮齿的计算弯曲应力（N / mm2）为式中Tj齿轮的计算转矩，Nm,对于主动齿轮还需将上述计算转矩换算到主 动齿轮上；K0超载系数；K

18、s尺寸系数，反映材料性质的不均匀性，与齿轮尺寸及热处理等有关。当 端面模数mnl.6mm时，Ks=；Km载荷分配系数，当两个齿轮均用骑马式支承型式时，Km = 1.001.10；当一个齿轮用骑马式支承时，Km = 1.101.25。支承刚度大时取小值；Kv质量系数，对于汽车驱动桥齿轮，当轮齿接触良好、周节及径向跳动精 度高时，可取Kv=1；F 一计算齿轮的齿面宽， mm；Z计算齿轮的齿数；m端面模数，mm；J一计算弯曲应力用的综合系数，见图961图964。汽车主减速器齿轮的损坏形式主要是疲劳损坏，而疲劳寿命主要与日常行驶转矩 即平均计算转矩有关，Tj或升Tjh只能用来检验最大应力，不能作为疲劳

19、寿命的 计算依据。3）轮齿的接触强度计算圆锥齿轮与双曲面齿轮齿面的计算接触应力（MPa）为式中T1、T1max分别为主动齿轮的工作转矩和最大转矩，Nm；Cp材料的弹性系数，对于钢制齿轮副取232.6N1/2 / mm； di主动齿轮节圆直径，mm；Kf表面质量系数，对于制造精确的齿轮可取Kf=1；F齿面宽，mm，取齿轮副中的较小值（一般为从动齿轮齿面宽）；J 一一计算接触应力的综合系数，可由图965 一图968查取。 主、从动齿轮的接触应力是相同的。当按日常行驶转矩计算时，许用接触应力为 1750MPa；当按计算转矩计算时，许用接触应力为2800MPa。计算时应将上述 计算转矩换算到主动齿轮上

20、3.2.4 主减速器齿轮的材料及热处理 汽车驱动桥主减速器的工作相当繁重，与传动系其他齿轮比较，它具有载荷大、 作用时间长、载荷变化多、带冲击等特点。其损坏形式主要有齿板弯曲折断、齿 面疲劳点蚀（剥落）、磨损和擦伤等。据此对驱动桥齿轮的材料及热处理应有以下 要求：（1）具有高的弯曲疲劳强度和表面接触疲劳强度以及较好的齿面耐磨性，故齿 表面应有高的硬度；（2）轮齿芯部应有适当的韧性以适应冲击载荷，避免在冲击载荷下轮齿根部折 断；（3）钢材的锻造、切削与热处理等加工性能良好，热处理变形小或变形规律性 易控制，以提高产品质量、减少制造成本并降低废品率；（4）选择齿轮材料的合金元素时要适应我国的情况

21、例如，为了节约镍、铬等 我国发展了以锰、钒、硼、钛、钼、硅为主的合金结构钢系统。汽车主减速器和差速器圆锥齿轮与双曲面齿轮目前均用渗碳合金钢制造。常用的钢号有 20CrMnTi, 22CrMnMo, 20CrNiMo, 20MnVB 和 20Mn2TiB。用渗碳合金钢制造齿轮，经渗碳、淬火、回火后，轮齿表面硬度可高达HRC5864,而芯部硬度较低，当端面模数m8时为HRC2945,当mv8时为HRC32 45。对于渗碳层深度有如下的规定：当端面模数m58时,为 1.01.4mm； m8 时,为 1.21.6mm。由于新齿轮润滑不良,为了防止齿轮在运行初期产生胶合、咬死或擦伤,防止早 期磨损,圆

22、锥齿轮与双曲面齿轮副（或仅大齿轮）在热处理及精加工（如磨齿或配对 研磨）后均予以厚度为 0.0050.0100.020mm 的磷化处理或镀铜、镀锡。这种 表面镀层不应用于补偿零件的公差尺寸,也不能代替润滑。对齿面进行喷丸处理有可能提高寿命达 25%。对于滑动速度高的齿轮,为了提高其耐磨性可进行渗硫处理。渗硫处理时的温度低,故不会引起齿轮变形。渗硫 后摩擦系数可显著降低,故即使润滑条件较差,也会防止齿轮咬死、胶合和擦伤 等现象产生。3.2.5 主减速器的润滑主减速器及差速器的齿轮、轴承以及其他摩擦表面均需润滑,其中尤其应注意主 减速器主动锥齿轮的前轴承的润滑,因为其润堵不能靠润滑油的飞溅来实现。

23、为 此,通常是在从动齿轮的前端近主动齿轮处的主减速壳的内壁上设一专门的集油 槽,将飞溅到壳体内壁上的部分润滑油收集起来再经过进油孔引至前轴承圆锥滚 子的小端处,由于圆锥滚子在旋转时的泵油作用,使润滑油由圆锥浪子的小端通 向大端,并经前轴承前端的回油孔流回驱动桥壳中间的油盆中,使润滑油得到循 环。这样不但可使轴承得到良好的润滑、散热和清洗,而且可以保护前端的油封 不被损坏。为了保证有足够的润滑油能流进差速器,有的采用专门的导油匙。为了防止因温度升高而使主减速器壳和桥壳内部压力增高所引起的谓油,应在主 减速器壳上或桥壳上装置通气塞,后者应避开油溅所及之处。加油孔应设置在加 油方便之处,抽孔位置也决定了油面位置低处,但也应考虑到汽车在通过障碍时 放油塞不易被撞掉。
