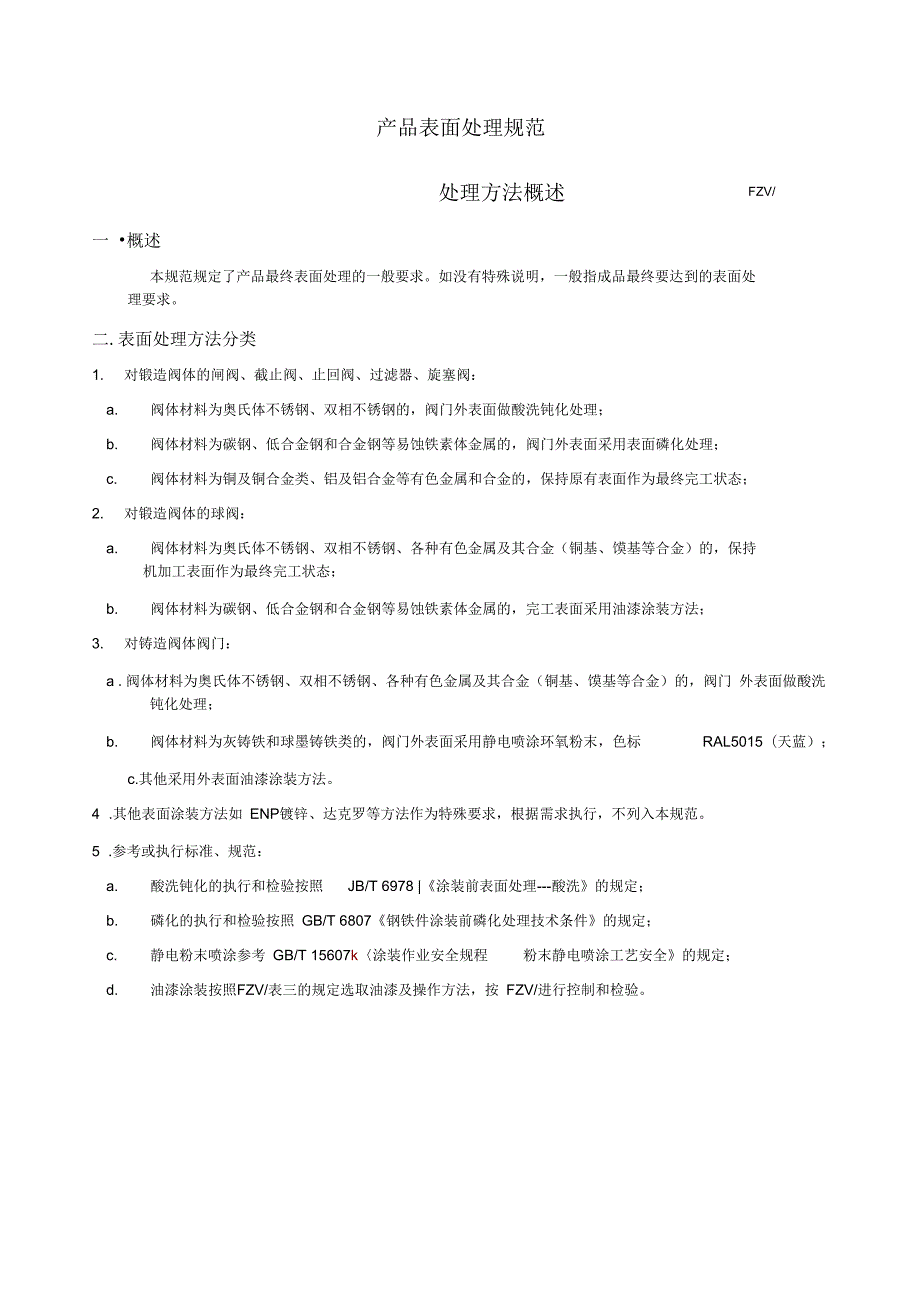

1、产品表面处理规范FZV/处理方法概述一 概述本规范规定了产品最终表面处理的一般要求。如没有特殊说明，一般指成品最终要达到的表面处理要求。二.表面处理方法分类1. 对锻造阀体的闸阀、截止阀、止回阀、过滤器、旋塞阀：a. 阀体材料为奥氏体不锈钢、双相不锈钢的，阀门外表面做酸洗钝化处理；b. 阀体材料为碳钢、低合金钢和合金钢等易蚀铁素体金属的，阀门外表面采用表面磷化处理；c. 阀体材料为铜及铜合金类、铝及铝合金等有色金属和合金的，保持原有表面作为最终完工状态；2. 对锻造阀体的球阀：a. 阀体材料为奥氏体不锈钢、双相不锈钢、各种有色金属及其合金（铜基、馍基等合金）的，保持机加工表面作为最终完工状态；
2、b. 阀体材料为碳钢、低合金钢和合金钢等易蚀铁素体金属的，完工表面采用油漆涂装方法；3. 对铸造阀体阀门：a .阀体材料为奥氏体不锈钢、双相不锈钢、各种有色金属及其合金（铜基、馍基等合金）的，阀门 外表面做酸洗钝化处理；b.阀体材料为灰铸铁和球墨铸铁类的，阀门外表面采用静电喷涂环氧粉末，色标RAL5015（天蓝）；c.其他采用外表面油漆涂装方法。4 .其他表面涂装方法如 ENP镀锌、达克罗等方法作为特殊要求，根据需求执行，不列入本规范。5 .参考或执行标准、规范：a. 酸洗钝化的执行和检验按照JB/T 6978 |涂装前表面处理-酸洗的规定；b. 磷化的执行和检验按照 GB/T 6807钢铁件

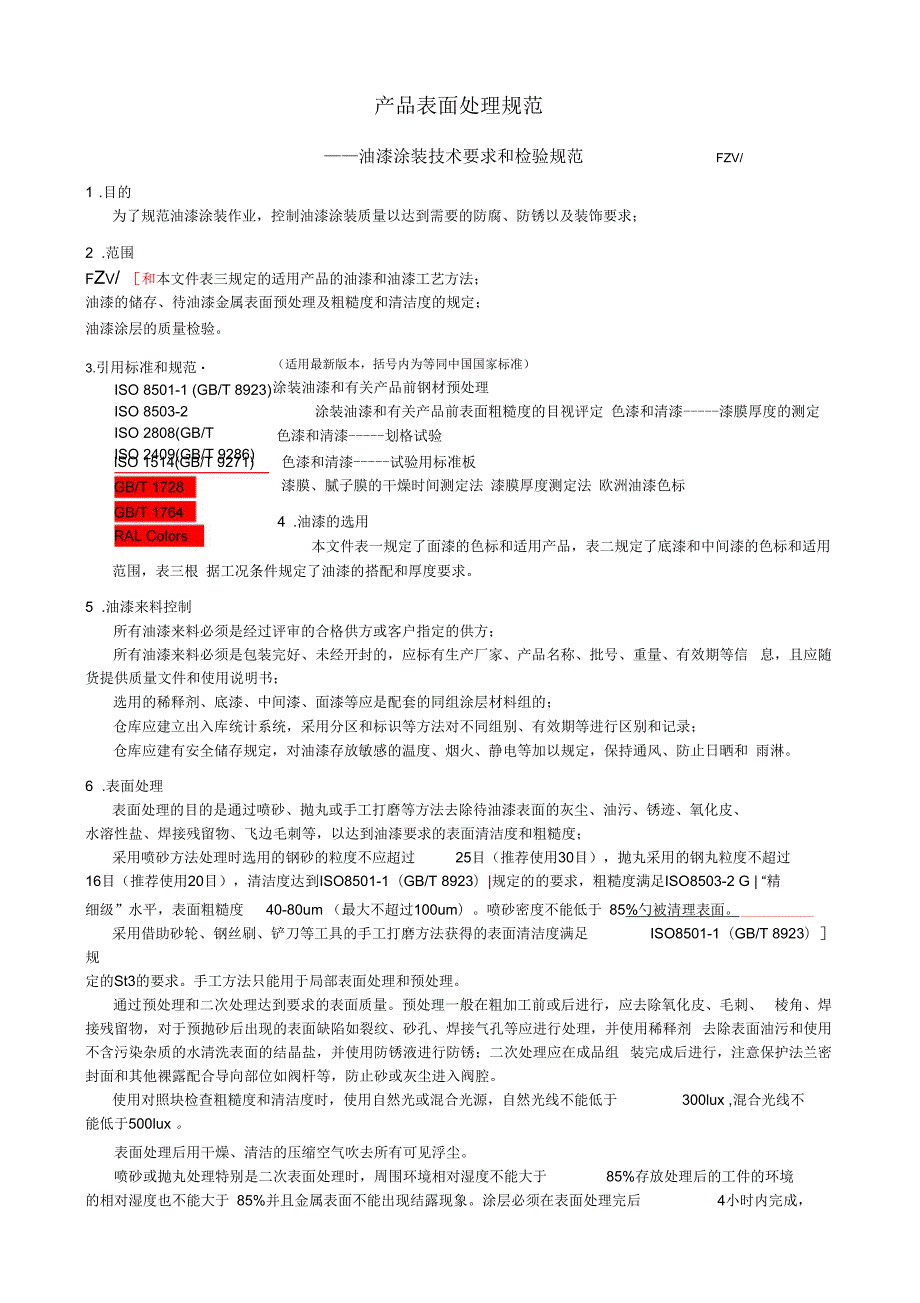

3、涂装前磷化处理技术条件的规定；c. 静电粉末喷涂参考 GB/T 15607k涂装作业安全规程粉末静电喷涂工艺安全的规定；d. 油漆涂装按照FZV/表三的规定选取油漆及操作方法，按 FZV/进行控制和检验。产品表面处理规范油漆涂装技术要求和检验规范FZV/1 .目的为了规范油漆涂装作业，控制油漆涂装质量以达到需要的防腐、防锈以及装饰要求；2 .范围fZv/ 和本文件表三规定的适用产品的油漆和油漆工艺方法；油漆的储存、待油漆金属表面预处理及粗糙度和清洁度的规定；油漆涂层的质量检验。3.引用标准和规范ISO 8501-1 (GB/T 8923)ISO 8503-2ISO 2808(GB/TISO 2
4、409(GB/T 9286)（适用最新版本，括号内为等同中国国家标准）涂装油漆和有关产品前钢材预处理涂装油漆和有关产品前表面粗糙度的目视评定 色漆和清漆-漆膜厚度的测定色漆和清漆-划格试验ISO 1514(GB/T 9271)色漆和清漆-试验用标准板漆膜、腻子膜的干燥时间测定法 漆膜厚度测定法 欧洲油漆色标4 .油漆的选用本文件表一规定了面漆的色标和适用产品，表二规定了底漆和中间漆的色标和适用范围，表三根 据工况条件规定了油漆的搭配和厚度要求。5 .油漆来料控制所有油漆来料必须是经过评审的合格供方或客户指定的供方；所有油漆来料必须是包装完好、未经开封的，应标有生产厂家、产品名称、批号、重量、有
5、效期等信 息，且应随货提供质量文件和使用说明书；选用的稀释剂、底漆、中间漆、面漆等应是配套的同组涂层材料组的；仓库应建立出入库统计系统，采用分区和标识等方法对不同组别、有效期等进行区别和记录；仓库应建有安全储存规定，对油漆存放敏感的温度、烟火、静电等加以规定，保持通风、防止日晒和 雨淋。6 .表面处理表面处理的目的是通过喷砂、抛丸或手工打磨等方法去除待油漆表面的灰尘、油污、锈迹、氧化皮、水溶性盐、焊接残留物、飞边毛刺等，以达到油漆要求的表面清洁度和粗糙度；采用喷砂方法处理时选用的钢砂的粒度不应超过25目（推荐使用30目），抛丸采用的钢丸粒度不超过16目（推荐使用20目），清洁度达到ISO850
6、1-1（GB/T 8923）|规定的的要求，粗糙度满足ISO8503-2 G | “精细级”水平，表面粗糙度40-80um （最大不超过100um）。喷砂密度不能低于 85%勺被清理表面。采用借助砂轮、钢丝刷、铲刀等工具的手工打磨方法获得的表面清洁度满足ISO8501-1（GB/T 8923）规定的St3的要求。手工方法只能用于局部表面处理和预处理。通过预处理和二次处理达到要求的表面质量。预处理一般在粗加工前或后进行，应去除氧化皮、毛刺、 棱角、焊接残留物，对于预抛砂后出现的表面缺陷如裂纹、砂孔、焊接气孔等应进行处理，并使用稀释剂 去除表面油污和使用不含污染杂质的水清洗表面的结晶盐，并使用防锈

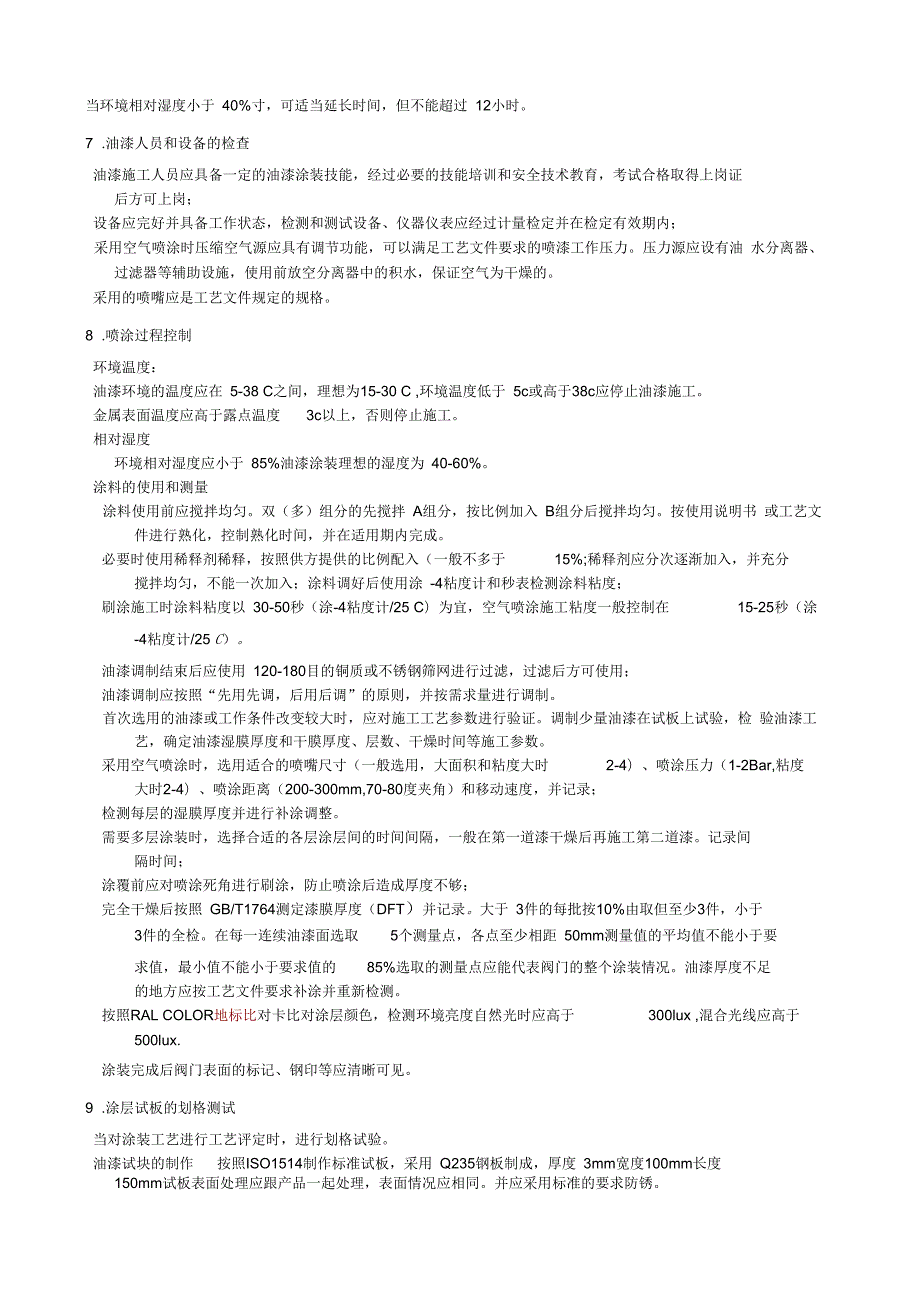

7、液进行防锈；二次处理应在成品组 装完成后进行，注意保护法兰密封面和其他裸露配合导向部位如阀杆等，防止砂或灰尘进入阀腔。使用对照块检查粗糙度和清洁度时，使用自然光或混合光源，自然光线不能低于300lux ,混合光线不能低于500lux 。表面处理后用干燥、清洁的压缩空气吹去所有可见浮尘。喷砂或抛丸处理特别是二次表面处理时，周围环境相对湿度不能大于85%存放处理后的工件的环境的相对湿度也不能大于 85%并且金属表面不能出现结露现象。涂层必须在表面处理完后4小时内完成，当环境相对湿度小于 40%寸，可适当延长时间，但不能超过 12小时。7 .油漆人员和设备的检查油漆施工人员应具备一定的油漆涂装技能，
8、经过必要的技能培训和安全技术教育，考试合格取得上岗证后方可上岗；设备应完好并具备工作状态，检测和测试设备、仪器仪表应经过计量检定并在检定有效期内；采用空气喷涂时压缩空气源应具有调节功能，可以满足工艺文件要求的喷漆工作压力。压力源应设有油 水分离器、过滤器等辅助设施，使用前放空分离器中的积水，保证空气为干燥的。采用的喷嘴应是工艺文件规定的规格。8 .喷涂过程控制环境温度：油漆环境的温度应在 5-38 C之间，理想为15-30 C ,环境温度低于 5c或高于38c应停止油漆施工。金属表面温度应高于露点温度3c以上，否则停止施工。相对湿度环境相对湿度应小于 85%油漆涂装理想的湿度为 40-60%。
9、涂料的使用和测量涂料使用前应搅拌均匀。双（多）组分的先搅拌 A组分，按比例加入 B组分后搅拌均匀。按使用说明书 或工艺文件进行熟化，控制熟化时间，并在适用期内完成。必要时使用稀释剂稀释，按照供方提供的比例配入（一般不多于15%;稀释剂应分次逐渐加入，并充分搅拌均匀，不能一次加入；涂料调好后使用涂 -4粘度计和秒表检测涂料粘度；刷涂施工时涂料粘度以 30-50秒（涂-4粘度计/25 C）为宜，空气喷涂施工粘度一般控制在15-25秒（涂-4粘度计/25 C）。油漆调制结束后应使用 120-180目的铜质或不锈钢筛网进行过滤，过滤后方可使用；油漆调制应按照“先用先调，后用后调”的原则，并按需求量进行
10、调制。首次选用的油漆或工作条件改变较大时，应对施工工艺参数进行验证。调制少量油漆在试板上试验，检 验油漆工艺，确定油漆湿膜厚度和干膜厚度、层数、干燥时间等施工参数。采用空气喷涂时，选用适合的喷嘴尺寸（一般选用，大面积和粘度大时2-4）、喷涂压力（1-2Bar,粘度大时2-4）、喷涂距离（200-300mm,70-80度夹角）和移动速度，并记录；检测每层的湿膜厚度并进行补涂调整。需要多层涂装时，选择合适的各层涂层间的时间间隔，一般在第一道漆干燥后再施工第二道漆。记录间隔时间；涂覆前应对喷涂死角进行刷涂，防止喷涂后造成厚度不够；完全干燥后按照 GB/T1764测定漆膜厚度（DFT）并记录。大于 3
11、件的每批按10%由取但至少3件，小于3件的全检。在每一连续油漆面选取5个测量点，各点至少相距 50mm测量值的平均值不能小于要求值，最小值不能小于要求值的85%选取的测量点应能代表阀门的整个涂装情况。油漆厚度不足的地方应按工艺文件要求补涂并重新检测。按照RAL COLOR地标比对卡比对涂层颜色，检测环境亮度自然光时应高于300lux ,混合光线应高于500lux.涂装完成后阀门表面的标记、钢印等应清晰可见。9 .涂层试板的划格测试当对涂装工艺进行工艺评定时，进行划格试验。油漆试块的制作按照ISO1514制作标准试板，采用 Q235钢板制成，厚度 3mm宽度100mm长度150mm试板表面处理应
12、跟产品一起处理，表面情况应相同。并应采用标准的要求防锈。按照ISO2409|进行划格试验，通过等级为2级。测试报告测试报告最少应当包含下列信息：a) 用于区别测试产品的所有必须的详细信息。b) 国际标准参考资料名称(ISO 2409)。c) ISO2409|附录A中提到的补充信息项，特别是使用的切削工具的类型。d) 国际或国家标准参考资料，产品规格或其它可以为c)中提到的参考信息提供参考的文件。e) 测试结果。f) 任何与指定的测试方法不符现象。g) 测试日期。10 .生产过程记录和检验记录生产过程记录应包含：a) 产品和订单信息b) 涂装材料描述：油漆类型、厚度(DFT)、色标等c) 涂装场所环境温度、相对湿度、露点值d) 油漆的粘度，喷嘴大小，气源压力e) 每层的湿膜厚度、干膜厚度(DFT)及总层数、总厚度、间隔时间检验记录内容：除本文件中规定的a)、b)、c)及油漆最终厚度外，还应对金属表面的粗糙度、清洁度 进行检查并记录。
