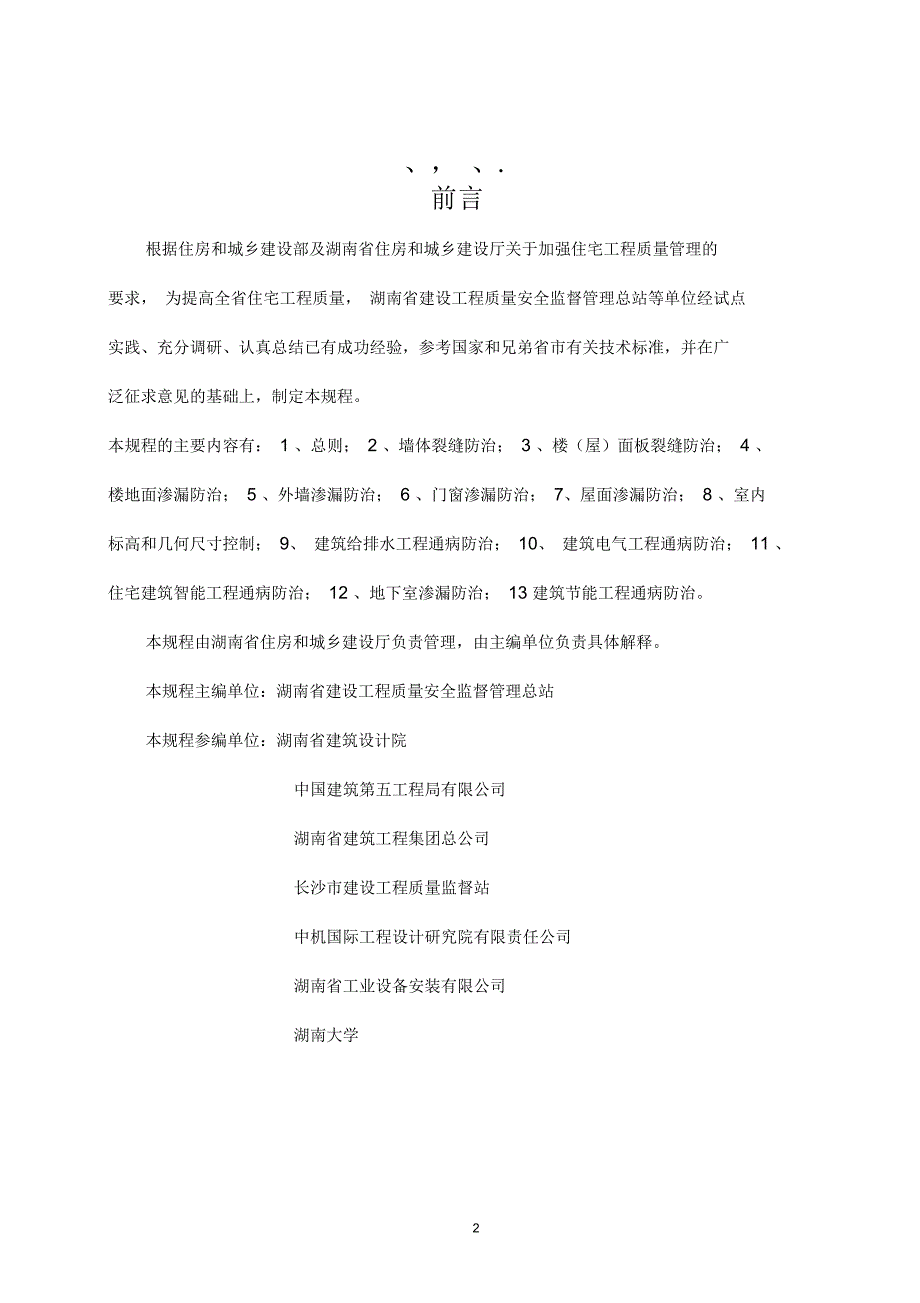

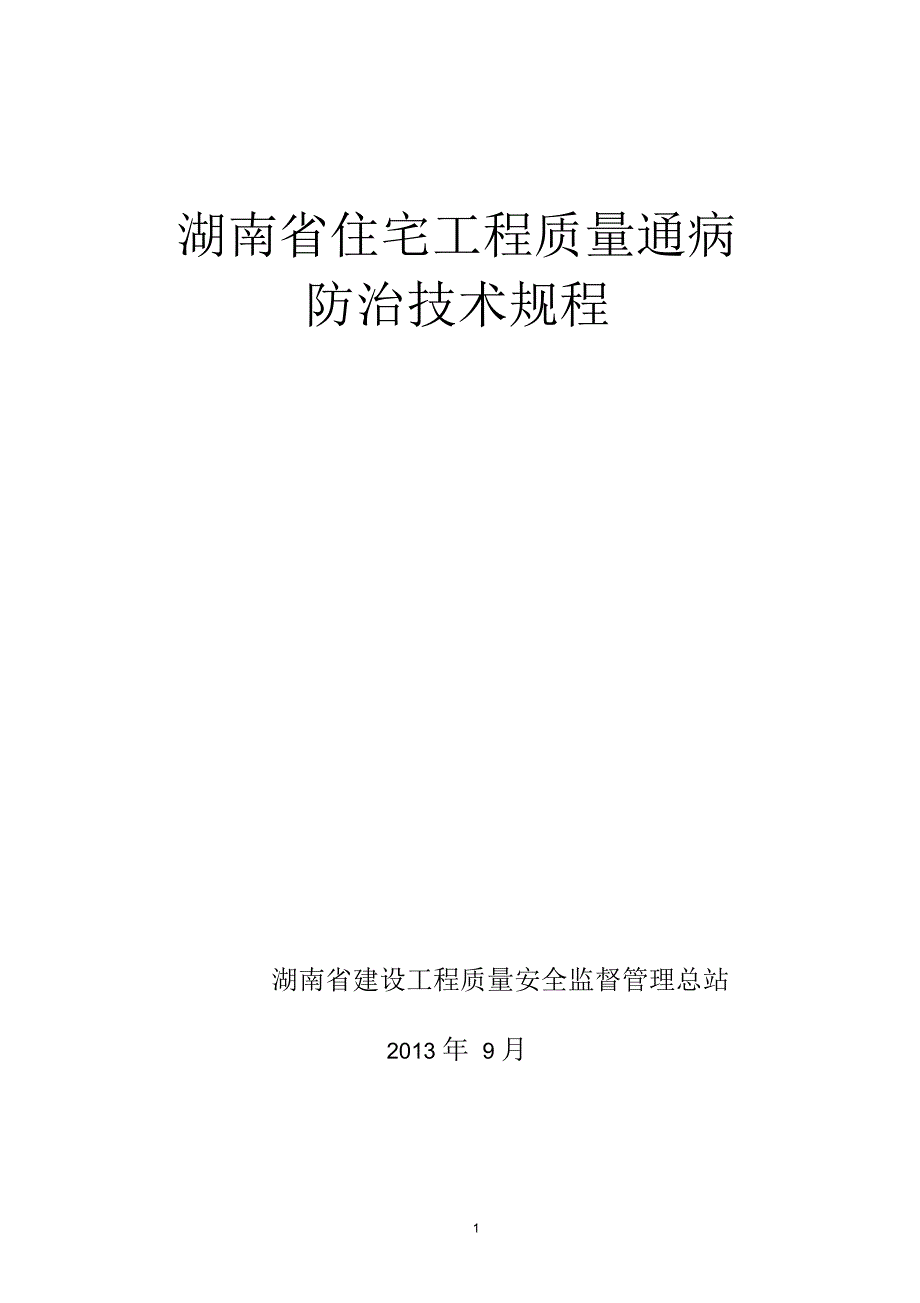

1、湖南省住宅工程质量通病防治技术规程湖南省建设工程质量安全监督管理总站2013 年 9 月、, 、.前言根据住房和城乡建设部及湖南省住房和城乡建设厅关于加强住宅工程质量管理的要求, 为提高全省住宅工程质量, 湖南省建设工程质量安全监督管理总站等单位经试点实践、充分调研、认真总结已有成功经验,参考国家和兄弟省市有关技术标准,并在广泛征求意见的基础上,制定本规程。本规程的主要内容有: 1 、总则; 2 、墙体裂缝防治; 3 、楼(屋)面板裂缝防治; 4 、楼地面渗漏防治; 5 、外墙渗漏防治; 6 、门窗渗漏防治; 7、屋面渗漏防治; 8 、室内标高和几何尺寸控制; 9、 建筑给排水工程通病防治;

2、10、 建筑电气工程通病防治; 11 、住宅建筑智能工程通病防治; 12 、地下室渗漏防治; 13 建筑节能工程通病防治。本规程由湖南省住房和城乡建设厅负责管理,由主编单位负责具体解释。本规程主编单位:湖南省建设工程质量安全监督管理总站本规程参编单位:湖南省建筑设计院中国建筑第五工程局有限公司湖南省建筑工程集团总公司长沙市建设工程质量监督站中机国际工程设计研究院有限责任公司湖南省工业设备安装有限公司湖南大学本规程主要起草人:251 总则1.0.1 为规范住宅工程质量通病防治工作,减少或消除住宅工程质量通病,提高住宅工程质量水平,依据国家有关法律法规和标准,结合本省实际情况,制定本规程。条文说明

3、住宅工程是一种特殊的、 不可或缺的商品, 其质量的好坏直接影响消费者的生活质量及社会的幸福指数。 住宅工程的质量通病普遍存在于住宅工程中, 并为社会和消费者严厉抨击。制订本规程的目的, 就是为了减少或消除住宅工程质量通病、 提高住宅工程质量水平,提高人民的生活质量、建设安居乐业的和谐社会。1.0.2本规程适用于湖南省行政区域内新建住宅工程的设计、施工和监理。条文说明:本条明确了本规程的适用范围,即在湖南省行政区域内从事住宅工程设计、施工、监理的单位及人员均应遵守本规程的相关规定。1.0.3 本规程所指住宅工程质量通病重点针对工程完工后常见的裂缝、 渗漏和尺寸偏差及安装工程质量缺陷等。条文说明

4、住宅工程的质量通病较多, 但出现频次较高, 且受消费者最为痛恨的质量通病主要是:裂缝(含墙体空鼓开裂,楼板裂缝) 、渗漏(含外墙渗漏、屋面渗漏、卫生间渗漏、地下室渗漏)及构件尺寸偏差(含楼板厚度偏差、静空尺寸偏差) 。因此,本规程的制订主要针对住宅工程完工后常见的裂缝、渗漏和尺寸偏差等质量通病。1.0.4 住宅工程的设计、 施工和监理, 除执行国家有关法律法规和工程技术标准等规定外,还应执行本技术规程。条文说明:国家标准是工程建设各方责任主体及其活动所应遵循的最低标准, 但现实工程活动中仅满足国家标准的要求难以解决大量的质量通病, 因此本规程提出工程施工中采用的工程技术文件、承包合同文件对施

5、工质量的要求不得低于本规程的规定。2 墙体裂缝防治2.1 设计2.1.1 住宅工程的平面宜规则,避免平面形状突变。钢筋混凝土结构应按混凝土结构设计规范 GB50010 、砌体结构应按砌体结构设计规范 GB50003 的相关规定设置温度伸缩缝。当房屋的结构单元长度超过40m 时,应加强墙体抗温度应力和墙体材料收缩应力的有效措施。条文说明:为防止和减少房屋因材料收缩、 温度变化对房屋结构产生裂缝, 国家、行业技术标准对常用的结构体系 - 混凝土结构、砌体结构、钢结构等均明确了伸缩缝最大间距的规定。随着我国经济的发展, 房屋的高度和体量越来越大,建筑所用的材料和施工工艺越来越新,加之湖南地区季节温差

6、 日夜温差变化较大,但设计中又因种种因素使结构分缝困难, 不少建筑均不能按照相关技术标准设置伸缩缝, 这些客观因素和人为因素导致了房屋墙体、楼(屋)梁板产生的裂缝问题比较普遍,而且还有增大的趋势,因此,在本条中对住宅这一特殊用途的建筑,强调应按相关技术标准设置伸缩缝,但因房屋建筑没有固定模式, 而标准规定又是一个固定数值, 如超过 1m 就设缝也是不科学的, 故增加了“当房屋结构单元长度超过40m 时,应加强墙体抗温度效应作用和墙体材料收缩的有效措施” ,既对可能超长建筑的可操作留下空间,也对湖南特定气候区加强房屋的裂缝控制作了更严的要求。本条所指的有效措施含构造加强措施和施工措施。2.1.

7、2 砌体结构的墙体不应采用非蒸压硅酸盐砖(砌块)及非蒸压加气混凝土制品。条文说明:该条摘自墙体材料应用统一技术规范 GB50574 ,且为强制性条文,所指的非蒸压硅酸盐砖、非蒸压加气混凝土制品是砂(石英粉) 、粉煤灰等以二氧化硅为主要成分的原材料与石灰等以氧化钙为主要成分的原材料在高温(大于 170 度)高压(大于0.8MPa ) 下进行的硅钙水热合成反应的水化产物。 在一般常温下硅钙反应很弱很缓慢,由于这类产品近几年在国内越来越多,并宣传“免蒸养、免蒸压、免水泥”等,误导了墙体的发展,使应用这类产品的墙体产生裂缝、坍塌,造成具大的危害,应禁止使用。但它不包括水泥混凝土制品, 如混凝土多孔砖、

8、 混凝土小型空心砌块、泡沫混凝土等新型墙材。2.1.3 软化系数小于0.9 的墙体材料和未经灌实的多孔砖、空心砌块不得用于 0.00以下的承重墙体。非烧结砖、 砌块未达到相关现行国家、行业标准规定的龄期不得砌筑上墙。条文说明:软化系数小于0.9 的墙材和多孔砖、 空心砌块在干湿交错环境下的受力性能有待进步研究,湖南地区雨季较长,夏季、冬季明显,为防止墙体开裂,确保结构在设计使用年限的耐久性、安全性,宜在 0.00 以下不得使用。因禁止使用烧结粘土砖, 非烧结砖、 砌块已广泛应用在建筑上,但应用中未严格遵照现行国家、行业关于各类墙材应用技术标准执行,特别砌块上墙前的龄期随意性大,这也是造成墙体开

9、裂的因素之一2.1.4 砌体结构的块体材料的外形尺寸除符合建筑模数要求外,应满足下列必须遵循的规定:1 非烧结含孔块材的孔洞率、壁及肋厚度等应符合表2.1.1的要求。2 蒸压加气混凝土砌块不应有未切割面,其切割面不应有切割附着屑。3 块体材料强度等级应符合表 2.1.2 - 2.1.4的要求。表2.1.1非烧结含孔块材的孔洞率、壁及肋厚度要求块体材料类型及用途孔洞率 (%)最小外壁(mm)最小肋厚 (mm)其他要求含孔砖用于承重墙351515孔的长度与宽 度比应小于2用于自承重墙1010砌块用于承重墙3025孔的圆角半径不应小于20mm用于自承重墙1515注:1承重墙体的混凝土多孔砖的孔洞应垂

10、直于铺浆面。当孔的长度与宽度比不小于2时,外壁的厚度不应小于18mm;当孔的长度与宽度比小于 2时,壁的厚度不应小于15mm。2承重含孔块材,其长度方向的中部不得设孔,中肋厚度不宜小于20mm表2.1.2 承重砖的折压比砖种类高度(mrm砖强度等级MU30MU25MU20MU15MU10折压比烝压普通砖530.160.180.200.25多孔砖900.210.230.240.270.32林:1蒸压普通砖包括蒸压灰砂实心砖和蒸压粉煤灰实心而 2多孔砖包括烧结多孔砖和混凝土多孔砖。表2.1.3块体材料的最低强度等级块体材料用途及类型最低强度 等级备注承重墙自承重 墙烧结多孔砖、混凝 土砖MU10用

11、于外墙及潮湿划、境的内墙时,强度应 提高一个等级。蒸压砖MU15混凝土小型空心砌 块MU7.5以粉煤灰做为混凝土小型空心砌块掺 合料,生产粉煤灰混凝土小型空心砌块 时,粉煤灰的品质和掺量应符合国家现 行标准的规定。蒸压加气混凝土砌 块A5.0轻集料混凝土空心 砌块MU2.5强度等级为MU2.5时,仅限于全烧结陶粒砌块且密度等级不得大于800级, 用于内墙;用于外墙及潮湿划、境的内墙 时,全陶粒砌块强度等级不应彳氐于MU3.5 ;采用其它轻集料砌块,应相应提高一个强度等级;不得用炉渣和非烧 结陶粒做轻集料。蒸压加气混凝土砌 块A2.5其它块材MU3.5用于外墙及潮湿环境的内墙时,强度等 级不应低

12、于MU5.0。注:1防潮层以下宜采用实心砖或预先将孔灌实的多孔砖(空心砌块);2水平孔块体材料不得用于承重砌体表2.1.4蒸压加气混凝土的劈压比强度等级A3.5A5.0A7.5劈压比0.160.120.10注:蒸压加气混凝土劈压比为试件劈拉强度平均值与其抗压强度等级之比。条文说明:本条文摘录了墙体材料应用统一技术规范GB50574-2010 中对砌体结构中墙体砌块的几项规定。主要针对湖南地区在新墙体应用中存在的问题在地方标准中给予 进一步强调。非烧结多孔砖含多孔块体的孔洞布置及孔洞率是影响块材力学性能的主要 因素,建筑试验表明孔洞布置不合理, 尤其当多孔砖的中部开有孔洞时,砖的抗折强度 大幅度

13、降低造成墙体过早开裂。蒸压加气混凝土为模具浇筑成形,为了制品脱模方便,通常在模具表面涂刷废机油 等脱模剂,若不将制品的油面切掉,切掉后不清除附着屑,将直接影响砌筑与抹项质量, 导致墙体裂缝、空鼓。材料强度等级的合理确定,关系到砌体结构房屋的安全和耐久性, 一些建筑由于采 用了规范禁止使用的劣质墙材,使墙体出现裂缝、变形,甚至出现楼歪歪、楼垮挎案例。 砌块的折压比直接影响砖的脆性,砖越脆墙体开裂越早,砌块的最低强度规定是确保墙 体的力学性能和耐久性。2.1.5砌体结构的砌筑砂浆和抹灰砂浆应根据砌块的不同类型采用其专用砂浆,并应符合下列规定:1 专用砂浆和预拌抹灰砂浆,应有抗压强度、抗折强度、粘结

14、强度、收缩率、碳化 系数、软化系数等指标。2 一般楼层, 普通砖砌体砌筑砂浆强度等级不应低于 M5.0 , 蒸压加气混凝土砌块砌筑砂浆强度等级不应低于 Ma5.0 , 混凝土砌块 (砖) 砌筑砂浆强度等级不应低于 Mb5.0 ,蒸压普通砖砌筑砂浆强度等级不应低于 Ms5.0 。顶层及女儿墙,砌体砌筑砂浆强度等级分别不应低于 M7.5 , Ma7.5 、 Mb7.5 、 Ms7.5 。3 水泥砂浆的最低水泥用量不应小于200kg/m3 。4 外墙抹灰砂浆宜采用防裂砂浆,砂浆强度等级不应小于 M7.5 ,蒸压加气混凝土墙体砂浆强度等级宜为 Ma5.0 。内墙抹灰砂浆的强度等级不应小于 M5.0 ,

15、粘结强度不应小于 0.15MPa 。墙体宜采用簿层抹灰砂浆。条文说明:为防止和减少砌块墙体的裂缝, 该条对砌筑和抹灰砂浆作出了一些规定, 特别强调了应根据不同类型的砌块采用专用砂浆。为适应墙体改革的需要,国内已研究出多种与各类新型墙相适应的配套专用砂浆,但目前各类砂浆中大多掺入不同种类的增塑剂、 引气剂等外加剂, 虽然抗压强度能满足要求,但其它指标性能降低, 为防止和减少墙体裂缝和提高墙体的耐久性,在保证强度的同时,对抗折、粘结等性能也应保证。抹灰砂浆只规定体积配合比而无强度指标要求是不恰当的, 也是不科学的。 根据 墙体材料应用统一技术规范 GB50574 相关条文规定对抹灰砂浆也作出了强度

16、等级要求,同时研究表明, 由于蒸压加气混凝土的弹性模量偏低, 采用较高强度等级的抹灰砂浆易引发饰面层空鼓、开裂乃至脱落, 因此,采用与制品自身性能相近的抹灰砂浆保证墙体抹灰质量。2.1.6 砌体结构房屋顶层墙体应在屋面板下设置现浇钢筋混凝土圈梁, 并沿内外墙拉通,房屋两端圈梁下的墙体内设置水平钢筋。 顶层墙体有门窗洞口时,在过梁上的水平灰缝内设置2 至 3 道焊接钢筋网片或 2 根直径 6mm 钢筋且应伸入洞口两端墙内不小于 600mm 。条文说明:房屋顶层温差变化大, 加之湖南地区雨季时间长, 若在顶层设缝过多易使房屋渗漏,根据工程实践经验以采用 “抗” 的防裂方法, 设置拉通圈梁和水平灰缝

17、内设置钢筋网片。2.1.7 砌体女儿墙应设置构造柱,构造柱间柱不应大于 4m ,构造柱应伸至现浇混凝土压顶梁(板)整浇在一起。女儿墙应每隔 12m 设置伸缩缝,其外粉刷应每隔 3m 设分隔缝。条文说明:女儿墙是湖南建筑少不了的一个体征, 但开裂现象严重, 其主要原因是温度效应引起, 既考虑抗震设防对此类非结构构件的抗震构造措施要求, 又考虑防止墙体开裂的需要,采用了“抗”和“导”相结合的措施。2.1.8 当填充墙与框架或剪力墙采用不脱开的方法时,应沿柱高每隔 500mm 配置 2根直径 6mm 的拉结钢筋, 钢筋伸入填充墙长度不宜小于 700mm 且钢筋应错开截断,相距不宜小于200mm5m

18、或墙长大于 2 倍层高时,墙顶与梁应有拉结措施,墙体中部应加设构造柱,墙体高度超过4m 时应在墙高中部每隔 2m 设置与柱连接的水平系梁,梁的截面高度不小于 60mm 。条文说明:填充墙与主体结构连接的方法有两种, 一种是填充墙与框柱脱开, 另一种是不脱开,有抗震设防时宜采用第一种, 但其构造较复杂, 在湖南地区一般采用了不脱开方式,但填充墙与框架柱连接处因两种不同材质易产生裂缝, 因此应作好加强抗裂和抗震的构造措施。2.1.9 现浇混凝土墙体, 混凝土强度等级不宜超过C40 , 当强度等级超过C40 时应加密配筋间距,水平纵筋间距不宜大于 150mm ,直径不宜小于8mm ,垂向钢筋间距不宜

19、大于 200mm ,且最小配筋率不应小于 0.2% ,露天或温度、收缩应力较大部位应适当提高配筋率,钢筋应采用小直径密间距配置。条文说明:因混凝土强度等级偏高时脆性特征更明显, 除柱外, 墙尽量少用高强度混凝土,因它不易养护,易产生干缩裂缝, 若结构确有需要应加强墙体配筋,特别是水平纵筋应加密。2.1.10 矩形平面的框架- 剪力墙结构,不宜在建筑物两端设置纵向剪力墙,如图2.1.11 图。 (图另补)条文说明:矩形平面的框架- 剪力墙结构,若在两端设置纵向剪力墙约束了房屋温度伸缩变形,当房屋伸缩变形时易将纵向剪力墙拉裂。2.1.12 剪力墙不宜过长,当墙长超过8m 时,宜设置高跨比较大的连梁

20、将其分成长度较均匀的多个墙段,否则应加密配筋间距,水平纵筋间距不宜大于 150mm 。条文说明:该条摘自 高层建筑混凝土结构技术规程JGJ3, “高规”对剪力墙长度不超过8m的规定, 其主要目的是单片剪力墙刚度太大, 承担水平作用力可能超过总的水平作用力的 40 。结构不合理,这规定对控制墙体裂缝也是十分有效的,对于非高层建筑和不允许开洞的混凝土墙体,当墙长超过8m 时应加强水平向的配筋。2.2 施工2.2.1 钢筋混凝土墙施工应符合下列规定:1 长度大于 8m 的墙体,混凝土带模养护时间,不宜少于 3d ,不应少于2 天;2 拆模后应继续养护,且有效养护时间不得少于 14 天。条文说明:长度

21、大于8m的钢筋混凝土剪力墙,在混凝土浇筑完成后 25天出现收缩裂缝的 情况时有发生。混凝土收缩裂缝产生的主要原因: 水泥水化等引发的化学减缩和混凝土内水份蒸发而引发的物理收缩受到约束产生收缩应力, 收缩应力大于混凝土抗拉强度时, 便产生了收缩裂缝。基于进度、成本考虑, 剪力墙模板常在混凝土终凝后马上拆除,且养护难以及时跟进, 致使混凝土水份蒸发引发的物理收缩加剧及混凝土强度增长减缓, 增大了收缩裂缝出现的风险。工程实践证明,加强养护,尤其是初期的养护,有利于减少收缩裂缝出现。2.2.2 非烧结块体进场时,其龄期不宜小于 14 天,不得小于7 天。条文说明:在非烧结块体(如加气混凝土砌块) 供应

22、紧张时段,非烧结块体进场时的龄期常常仅有23天。因强度低,装卸、运输过程中易造成断裂、缺棱少角,既造成了砌块浪 费,又增大了有内伤或缺陷砌块上墙后墙体开裂的风险。2.2.3 非烧结块体运输、存放时应采取防雨、防水措施。条文说明:非烧结块体具有明显的湿胀干缩特性, 被雨水淋湿或浸泡后的砌块上墙后极易在温高湿低(温度高湿度低)环境出现干缩裂缝。2.2.4 每次砌筑高度不应超过1.5m ,并待前次砌筑的砂浆终凝后方可进行下次砌筑。条文说明:砌筑速度过快或一次砌筑高度过高,易造成因砌体沉落而引发的墙体水平裂缝。2.2.5 承重砌体墙施工应符合下列规定:1烧结砖严禁干砖或处于吸水饱和状态时砌筑,其含水率

23、宜为6070%;2非烧结砖或砌块砌筑时,其龄期不应小于28天,其含水率宜为4050% ;3 砖砌体的水平灰缝砂浆饱满度不应低于 80% ,竖向灰缝不应出现瞎缝、透明缝和假缝;4 混凝土小型空心砌块砌体的水平灰缝和竖向灰缝的砂浆饱满度, 按净面积计算均不应低于 90% ;5 水平灰缝和竖向灰缝的厚度宜为 10mm ,不应小于8mm ,不应大于12mm 。2.2.6 自承重砌体墙(填充砌体墙)施工应符合下列规定:1烧结砖严禁干砖或处于吸水饱和状态时砌筑,其含水率宜为6070%;2 非烧结砌块砌筑时,其龄期不应小于 28 天,蒸压加气混凝土砌块的含水率宜小于30% ,轻骨料混凝土小型空心砌块的含水率

24、宜为4050% ;3 烧结砖砌体的水平灰缝砂浆饱满度不应低于 80% ,竖向灰缝不应出现瞎缝、透明缝和假缝;4 非烧结砌块砌体的水平灰缝和竖向灰缝的砂浆饱满度,均不应低于 80% ;5烧结空心砖、轻骨料混凝土小型空心砌块水平灰缝和竖向灰缝的厚度应为812mm ;蒸压加气混凝土砌块采用砌筑砂浆砌筑时,灰缝厚度应为1015mm ,采用粘接剂砌筑时,灰缝厚度应为35mm。6 砌体与主体结构采用不脱开方式进行连接时, 砌体顶部的顶砖或嵌填细石混凝土施工应在下部砌体完成14 天后进行。2.2.5 、 2.2.6 条文说明:此两条依据砌体结构工程施工质量验收规范 GB50203 制订。砌块砌筑时,应保持一

25、定的含水率, 如砌块含水率偏低,砌筑砂浆的水份被砌块吸入,砂浆水化所需的水难以保障,影响砌筑砂浆的强度;如砌块含水率偏高,砌块在湿胀状态下砌筑,在高温低湿的使用环境,砌体可能出现干缩裂缝。因此,施工时,应将砌块的含水率作为一项重要指标进行控制。2.2.7 不同块体不得混砌,两种不同块体的竖向交接部位应设构造柱。条文说明:不同材质的砌块,因温度线胀系数、干缩率等材性差异,在结合部易出现裂缝。3 楼、 (屋)面板裂缝防冶3.1 设计3.1.1 现浇混凝土楼 (屋) 一般楼面板最小厚度不宜小于 100mm , 屋面板及预埋双向交叉电线导管的楼面板最小厚度不宜小于 120mm 。 现浇混凝土板的厚度与

26、跨度的最小比值不宜小于表3.1.1-1, 现浇混凝土楼 (屋) 梁截面高度与跨度的最小比值(h/L )不宜小于表3.1.1-2 ,现浇预应力梁板其厚(高)跨比可适当放宽表3.1.1-1板的厚度与跨度的最小比值项次板的支承情况板的种类单向板双向板悬臂板无梁楼盖有托板无托板1简支1/301/401/321/41/30352连续1/401/401/120表3.1.1-2梁截面高度与跨度的最小比值分类简支梁连续梁单向密肋梁井字梁悬挑梁转换梁高跨比1/12-1/161/12-1/201/18-1/221/15-1/201/5-1/71/8条文说明:梁、板的高度(厚度)小于一定高跨比易造成梁、板刚度差,变

27、形大。使梁板出现 变形裂缝。根据工程经验提出了最小高(厚)跨比,板的跨度取短边跨长,当板跨大于 4m或荷载较大时应按计算确定。梁的荷载较大时还应计算梁的挠度及裂缝宽度能否满 足相关规定要求。现浇预应力楼(屋)板的厚跨可放宽至1/45-1/50 ,厚度一般不小于150mm ,钢筋保护层不应小于 30mm ,并应保证板中有效预应力的建立。当梁高 受到层高限制时,可增设部分预应力筋以减少梁高,提高构件的抗裂度。3.1.2 现浇混凝土楼(屋)板的计算模型应符合实际受力状态:1 两对边支承的板应按单向板计算;2 四边支承的板,当长边与短边长度之比小于 2 时,应按双向板计算,当长边与短边之比小于 3 时

28、宜按双向板计算,当长边与短边长度之比不小于 3 时宜按沿短边方向受力的单向板计算,并应沿长边方向布置构造钢筋。3 悬挑板及大小跨相邻的板顶负弯矩钢筋伸出长度应按反弯点位置再向内延伸钢筋锚固长度。条文说明:湖南地区在采用空心楼盖时曾因板的计算模型与实际受力不符而造成楼板裂缝, 已有普通楼面板也出现过类似情况, 有些设计人员认为双向受力按一向配筋, 另一向布置构造筋,结构更安全, 实际结果是配置构造钢筋方向裂缝使板形成单向受力。另悬挑板或大小跨相邻的板顶负弯矩筋伸出长度不满足实际受力的要求,造成梁、 板开裂。产生的主要原因是设计人员均引用国家或地方标准图,标准图一般是假定等跨板的状态下,负筋伸长

29、为板跨的 1/4 或 1/3 , 不含带悬挑或大小跨相邻状态, 当某些特殊情况应按相关规定进行验算并标注。该条摘抄混凝土结构设计规范相关条文的内容。1.1.3 现浇板的混凝土强度等级不宜大于 C30 , 也不宜将一同现浇的楼 (屋) 面梁设置为不同混凝土强度等级,当必要采用大于 C30 时,应加强抗裂措施。条文说明:随着建筑规模的增大,墙、柱、梁承载力要求较高,设计均需要高强混凝土,但设计人员又忽视了水平构件的混凝土干缩和温度引起的裂缝, 有些注意了这一问题, 在设计中梁、柱采用高强度等级混凝土,板采用较低强度等级混凝土,例如梁板,墙柱采用不同强度等级混凝土使施工操作难已实施。当梁板混凝土强度

30、等级超过C30 时,应提出相关抗裂措施,例如设置施工后浇带、加配抗温度应力钢筋、采用 90 天混凝土强度以及对施工提出相应要求等。1.1.4 混凝土除施工操作必须增加添加剂外,一般不宜增加添加剂,施工操作和特殊结构需要增设的添加剂必须采用建设行政主管部门颁布的推广应用产品目录中的产品。条文说明:为改善混凝土的物理性能以利提高材料工程力学指标、 方便施工, 混凝土外加剂在工程中己广泛应用, 慎重使用外加剂是我们当前必须高度观注的问题, 外加剂选用不当,不仅有可能影响耐久性, 还有可能导致搅拌不充分使混凝士中外加剂不均匀, 导致混凝土开裂。有些乱用不合格外加剂还会严重影响结构安全。故除必须使用外加

31、剂的工程,一般情况下不宜乱用外加剂。1.1.5 当楼板平面过于狭长或有较大的凹入或开洞时, 应考虑温度应力对薄弱部位的不利影响,宜加强该部分梁板的配筋,纵向受拉钢筋的配筋率不宜小于 1 ,纵向受拉钢筋不得搭接,并按受拉钢筋的锚固长度锚入支座。条文说明:对于细腰或较大凹入、 开洞处, 是楼面结构最簿弱部位,在温度应力作用下最易使梁板开裂 ,应加强其梁板的纵向配筋,特别加强梁的腰筋的配置。1.1.6 现浇混凝土楼(屋)面板特殊部位抗裂配筋构造宜按下列规定:1 、端跨板的阳角处、内跨板跨(短边)大于4.8m 时,宜按图 3.1.1-1 所示加强配筋,图示钢筋应含板原有的实际配筋。2 异形板的配筋除按

32、计算机程序计算外,还宜按图3.1.6-2所示配置构造钢筋。3 挑檐的阳角处宜按图3.1.6-3所示配置放射钢筋。(图另补)条文说明:该条中的几个特殊部位的加强抗裂钢筋的配置是工程实践的经验, 而且实践证明是 行之有效的方法之一。1.1.7 现浇混凝土屋面板的长度超过30m 或混凝土强度等级大于C30 时,板面负筋宜有 1/2 拉通布置,拉通钢筋间距不宜超过200mm (为降低总体含钢量可采用小直径) ,钢筋直径不应小于 6 ,搭接长度不小于 36d ,搭接应错开。条文说明:屋面板因温度变化较大, 混凝土强度等级较高, 收缩应力较大, 宜配置一定的抗裂构造钢筋。1.1.8 圆孤梁、 支承较大跨度

33、厚板或次梁的边梁除验算梁的扭矩并按计算配置抗扭纵筋和箍筋外,梁的高宽比不宜超过3 。条文说明:由于计算机的广泛应用,设计人员容易忽视一些特殊构件、特殊部位的受力性能,圆弧梁、支承较大跨度梁板的边梁,未考虑扭矩作用而使这些构件,甚至涉及到相邻构件产生裂缝, 应充分考虑此类构件的受力特点采取有效措施, 例如满足适度的梁的高宽比要求。1.1.9 若结构超长或调整沉降差异需要设置施工后浇带,应明确后浇带的封闭时间的要求,收缩后浇带封闭时间宜二个月并不应少于45 天,沉降后浇带封带时间应按沉降控制要求确定,至少不能少于二个月。条文说明:采用施工后浇,主要是解决施工期间混凝土干缩或调整房屋沉降差异的一种措

34、施,因此应根据其功能要求明确封闭时间, 否则难以满足功能要求。 后浇带不能代替温度伸缩缝。后浇带的设置应从受力影响小的部位通过,不必在同一截面上,可曲折分段,特别是沉降后浇带应设置在沉降差异交接处。1.1.10 预制板楼(屋)面,当板跨不大于 4.2m 时,板缝不宜小于 40mm ,当板跨大于 4.2m 时,板缝不宜小于 60mm, 板缝内应采用高于预制板混凝土强度等级的微膨胀细石混凝土浇捣密实。当板缝宽度大于 60mm 时应按计算配置板筋,但至少上下各配一根直径为 8mm 的纵筋和直径不小于 6mm 间距不大于 200mm 的箍筋或拉筋。条文说明:预制板缝浇捣细石混凝土对减少板缝开裂, 防止

35、楼面渗漏水有一定的作用, 当板缝宽度超过 60mm 时应配筋,不应采用素混凝土板。3.2 钢筋混凝土现浇板施工3.2.1 混凝土原材料及配合比应符合混凝土结构工程施工规范 GB50666 及设计要求。3.2.2 混凝土模板及其支撑系统的设计、施工应符合混凝土结构工程施工规范GB50666 的相关要求。条文说明:目前,许多从业人员不能正确地区分标准与参考书籍 (如常常将建筑工程施工手册作为施工和施工方案编制的依据等) ,不能正确地区分、使用施工标准与施工质量验收标准,并导致了工作上的失误, 混凝土结构工程的施工应遵守混凝土结构工程施工规范 GB50666 ,混凝土结构工程的质量验收应遵守混凝土结

36、构工程施工质量验收规范 GB50204 。3.2.3 板底层钢筋保护层垫块不得采用花岗岩或大理石块,板上层钢筋的支凳间距不应大于 1000mm X1000mm。钢筋的级别、 直径、 位置、 数量、 长度、 接头位置及保护层厚度等应符合设计和 混凝土结构工 程施工质量验收规范 GB50204 的要求。板内预埋水平线管的直径不应大于板厚的 1/3 ,并置于板底层钢筋之上。板内线管预埋宜避免交叉, 确需交叉时应设接线盒。 如接线盒或管线交叉不便设置接线盒位置的上方无楼板配筋,应增设直径为 6mm 、间距为 150mm 、宽度不小于450mm 的双向钢筋网片。条文说明:此条主要针对施工现场常见, 并可

37、能造成现浇混凝土楼板裂缝等质量问题的不良施工方法而制订。3.2.4 炎热季节, 混凝土浇筑应避开日照强度大且环境温度超过35 的时段。 混凝土运输、输送、浇筑过程中严禁加水,严禁将散落的混凝土回收后用于结构浇筑。楼板混凝土浇筑时,应在初凝前进行二次振捣, 终凝前进行两次压抹。混凝土应在初凝后及时进行养护。本条主要是为了减少混凝土楼板出现干缩裂纹而制订。3.2.5 混凝土强度达到1.2N/m itf前,不得在其上踩踏、堆放荷载、安装模板及支架。模板拆除后,楼面施工荷载(含堆载)不得超过楼板承载能力。在楼板上吊装、运输、堆放材料、构件时,应采取措施,减轻对楼板的冲击。外架采用悬挑外架时,对布设悬挑

38、工字钢的楼板,应进行强度、刚度及局部承载验算。由施工电梯轿厢进入建筑各楼层的第一个房间楼面, 应依据现场实际工况对该楼面强度、刚度进行验算。条文说明:本条主要是为了减少混凝土楼板出现荷载(受力)裂缝而制订。受不合理工期制约和利益驱使,无畏地加快施工进度、过早地拆除模架,使结构过早、过度承载,导致荷载(受力)裂缝产生。3.2.6 混凝土浇筑时, 严禁采用钢管等物料在楼板上压制敷设水平管线的管槽。 如楼板内预埋水平管发生漏埋、错埋,不得随意在板上剔槽敷管。条文说明:采用钢管等物料在楼板上压制敷设水平管线的管槽, 使混凝土楼板在压槽部位的有效截面减少,降低了楼板的承载力。3.2.7 模板拆除应符合混

39、凝土结构工程施工规范GB50666 及设计要求。3.2.8 现浇板养护期间,当混凝土强度小于1.2MPa 时,不得上人进行后续施工。当混凝土强度小于 10MPa 时,不得在现浇板上吊运、堆放重物。凡吊运、堆放或移动重物应减轻对现浇板的冲击影响。条文说明:混凝土强度达到 1.2MPa 与 10MPa 才能上人继续施工及堆放重物是历来规范要求的时间, 是从实践的经验得出的成功数处, 应予以坚决执行, 也是成品保护的措施之一。3.2.9 现浇板的模板及其支架体系的选用必须经过计算,除满足强度要求外,还必须具有足够的刚度和稳定性, 边支撑立杆与板支座间距不得大于 300mm , 中间立杆间距不宜大于

40、800mm , 立杆下端应设垫板并应设置扫地杆。 同时应根据工期要求配备足够数量的模板和剪刀撑,以确保拆模能满足规范要求。条文说明:现行的国家钢筋混凝土施工规范对现浇混凝土结构的的支撑与模板系统有明确的规定, 建筑施工手册第四版对该系统计算方法有成套的计算公式与例题,其目的是规定施工,避免事故(支撑与模板变形,位移甚至套模、倒坍) ,确保安全,本第规定的数据是根据众多施工经验总结得出。 垫板的设置是避免对基地产生过大集中荷截引起不均匀沉降,扫地杆的作用是加强支撑架的整体性及防止相邻立杆, 沉降差过大。融置足够数量的模板支撑是为防止过早拆模。3.2.10 现浇板施工缝的位置和处理、 后浇带的位置

41、和混凝土浇筑应严格按设计和施工规范要求以及经审定的施工方案执行。 后浇带的混凝土浇灌宜采用微膨胀混凝土浇筑并应在主体结构浇筑60 天后进行。从留置后浇带至后浇带混凝土达到设计强度之前的整个时间段内严禁拆除后浇带两侧的支撑。条文说明:后浇带的设置是减少和防止现浇混凝土结构因体量太大(超长或超宽) ,随着季节变化,湿差引起热胀冷缩造成同层结构纵向开裂而采取的必要措施, 结构复杂,要求精细, 其位置的准确与否及处理到位与否对防止结构开裂有重要影响, 因此本条作了严格规定。后浇带须在主体结构浇筑60 天后施工是要保证先浇筑的主体结构的收缩与徐变已基本到位;采用微膨胀混凝土则是为增加结构整体的密实度;提

42、高结构抗裂性能。3.2.11 现浇板的板底宜采用免抹灰工艺。条文说明:现浇板底采用免抹灰工艺,既可避免板底抹灰层空鼓开裂,又可节约资源。3.3 预制钢筋混凝土板施工3.3.1 预制钢筋混凝土板安装前应编制专项施工方案。条文说明:预制钢筋混凝土楼板裂缝常出现在以下部位,专项方案应针对导致裂缝出现的原因,制订相应的防范措施。1 板跨中混凝土受拉区;2 板装卸、运输、存放、吊装的吊(支)点部位;3 板与板的拼缝处。3.3.2 预制钢筋混凝土板装卸、运输、存放、吊装时应选取正确的吊(支)点和方法, 并采取有效措施防止板块发生大幅摆动、碰撞、倾落。条文说明:制订本条的目的是为了防范预制钢筋混凝土板在装卸

43、运输、存放、吊装过程,受到损伤、损坏。3.3.3 预制钢筋混凝土板两端支座处的搁置长度及与支座的连接均应满足设计要求。3.3.4 断裂及裂缝深度大于等于钢筋保护层厚度的预制钢筋混凝土板禁止使用。3.3.5 不得在预制钢筋混凝土板开凿洞、槽。31条文说明:在预制钢筋混凝土板开凿洞、槽,易造成楼板开裂,故作禁止性规定。3.3.6 预制钢筋混凝土板拼缝处应采用干硬性细石混凝土灌注密实, 混凝土浇灌前应支设模板。板缝中有配管时, 应采用吊丝将管固定在板缝中间位置, 并确保配管上下有足够保护层。条文说明:制订本条的目的是为了防范预制钢筋混凝土板与板拼缝处出现裂缝。4 楼地面渗漏防治4.1 设计4.1.

44、1 厨房、卫生间和有防水要求的楼地面面层应采用不吸水、易冲洗、防滑的面层材料,且应低于相邻楼地面30mm ,并设排水坡坡向地漏;楼板四周除门洞外,应做混凝土翻边,其高度不应小于 120mm ,不宜小于200mm 。4.1.2 给水管道穿过卫生间和有防水要求的楼(地)面处,必须设置套管,套管顶部至少高出装饰面层50mm ;管道与套管之间缝隙应采用防水填充材料填充并在套管口采用遇水膨胀止水材料和防水密封材料密封。管道穿过楼板面的套管不宜采用钢质管料。4.1.3 厨房、 卫生间和有防水要求的楼地面必须设置防水隔离层。 防水隔离层宜采用涂1 ) 下沉式卫生间应在结构下沉部位和填充回填后分别设置防水隔离

45、层。 下沉式卫生间填充回填宜采用轻质材料,不得采用松散材料。2 ) 在靠近柱、墙处,防水隔离层沿墙面上翻高出楼地面装饰面层不小于 300mm ;有水喷溅到的墙面,防水隔离层应沿墙面上翻高度高出楼地面装饰面层1800mm 。3 )在穿过楼板面的管道四周,防水隔离层应沿套管向上翻并超过套管的上口。4 )阴阳角和管道穿过楼板面的套管根部应增加附加防水隔离层。5 .1.4 住宅给水管道在楼地面暗设时,应符合下列要求:1 )不得直接敷设在楼地面结构层和找平层内;2 ) 敷设在楼地面的垫层或填充层内的给水支管的外径不得大于 25mm ; 给水管管材宜采用塑料、金属与塑料复合管材, 不宜采用钢质管料;给水管管材不得有卡套式或卡环式接口,中途不得有连接配件,两端接口应明露。3 .1.5 厨房、卫生间和有防水要求的楼地面中,防水隔离层、垫层、填充层、找平层、面层所采用材料及配套材料的品种、规格、性能等要求,应在设计文件中载明。条文说明:4.1 本节是对住宅厨房、 卫生间和有防水要求的楼地面作出的设计规定。 在住宅工程中,地面防水隔离层因设计上对其处理不善或过于简陋以及施工质量差而
