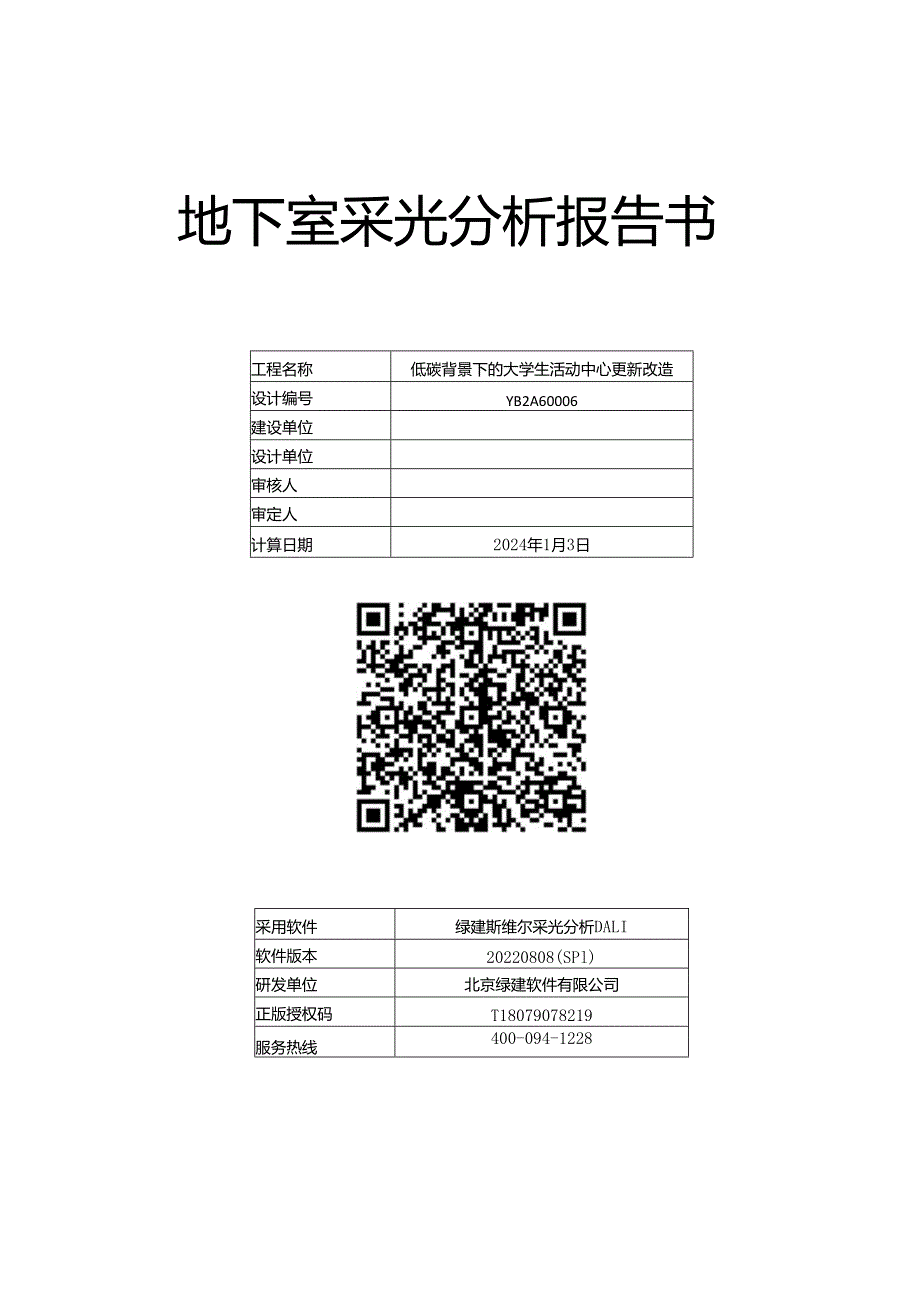

1、地下室采光分析报告书工程名称低碳背景下的大学生活动中心更新改造设计编号YB2A60006建设单位设计单位审核人审定人计算日期2024年1月3日采用软件绿建斯维尔采光分析DALI软件版本20220808(SPl)研发单位北京绿建软件有限公司正版授权码T18079078219服务热线400-094-12281 .建筑概况32 .分析目的33 .分析依据33.1 评价依据33.2 标准要求44 .应用软件与计算方法44.1 软件选用44.2 计算原理44.3 计算方法55 .计算参数选用55.1 模拟条件55.2 建筑饰面材料参数65.3 门窗类型参数65.3.1 透光门错误床定义书签。5.3.2

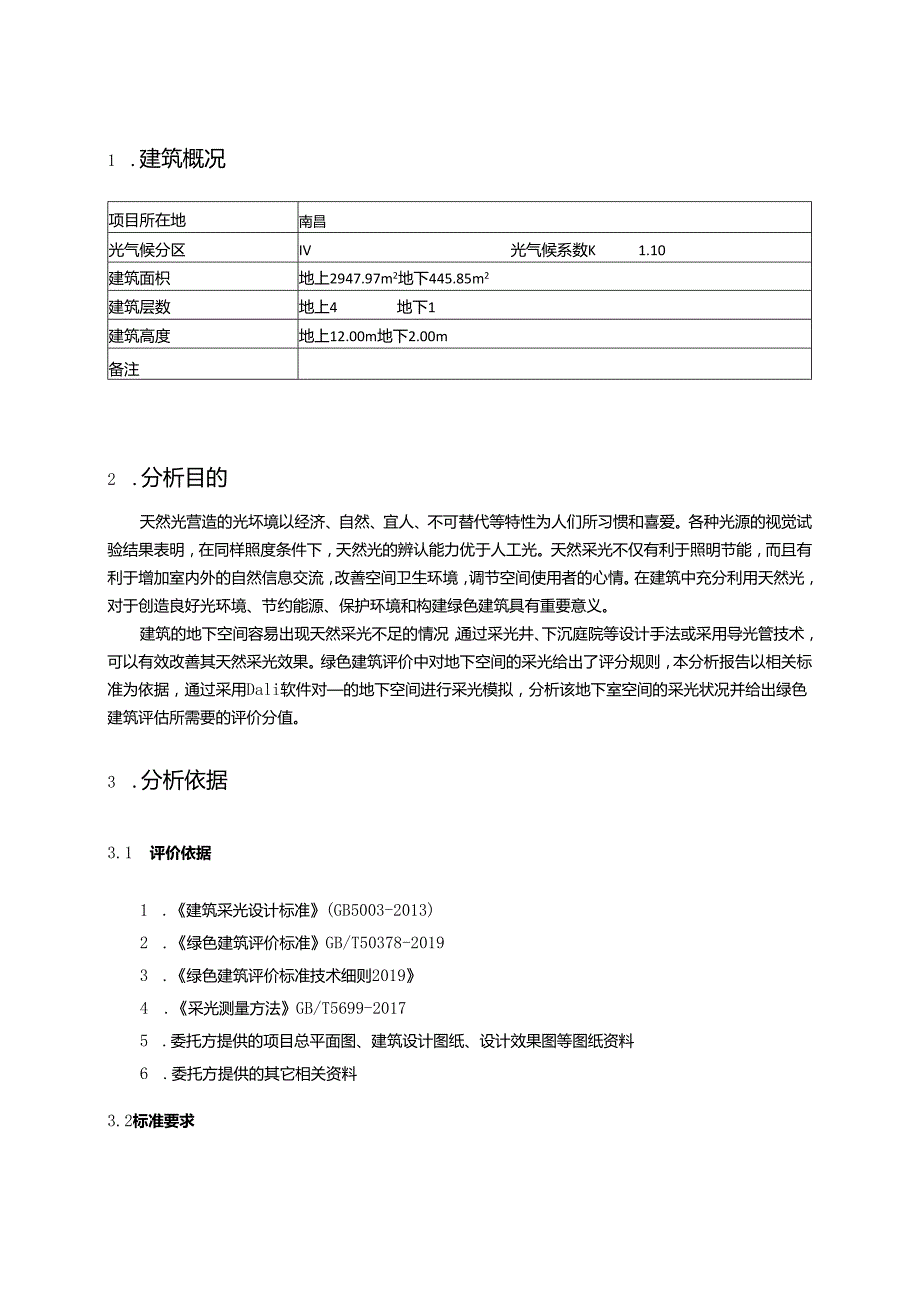

2、普通窗65.3.3 玻璃幕墙错误!未定义书签。534天窗错误!未定义书签。6分析结果展示77.评价结论8附件一：项目主要附图91 .建筑概况项目所在地南昌光气候分区IV光气候系数K1.10建筑面枳地上2947.97m2地下445.85m2建筑层数地上4地下1建筑高度地上12.00m地下2.00m备注2 .分析目的天然光营造的光坏境以经济、自然、宜人、不可替代等特性为人们所习惯和喜爱。各种光源的视觉试验结果表明，在同样照度条件下，天然光的辨认能力优于人工光。天然采光不仅有利于照明节能，而且有利于增加室内外的自然信息交流，改善空间卫生环境，调节空间使用者的心情。在建筑中充分利用天然光，对于创造良好
3、光环境、节约能源、保护环境和构建绿色建筑具有重要意义。建筑的地下空间容易出现天然采光不足的情况，通过采光井、下沉庭院等设计手法或采用导光管技术，可以有效改善其天然采光效果。绿色建筑评价中对地下空间的采光给出了评分规则，本分析报告以相关标准为依据，通过采用Dali软件对的地下空间进行采光模拟，分析该地下室空间的采光状况并给出绿色建筑评估所需要的评价分值。3 .分析依据3.1 评价依据1 .建筑采光设计标准(GB5003-2013)2 .绿色建筑评价标准GB/T50378-20193 .绿色建筑评价标准技术细则20194 .采光测量方法GB/T5699-20175 .委托方提供的项目总平面图、建筑
4、设计图纸、设计效果图等图纸资料6 .委托方提供的其它相关资料3.2标准要求本报告以建筑采光设计标准GB50033-2013为计算依据，以绿色建筑评价标准GB/T50378-2019为评价依据。建筑采光设计标准GB50033-2013规定：建筑室内的天然采光效果以采光系数平均值作为采光设计的关键性评价指标，特定情况下还需要对采光均匀性、采光方向性、避免直射光照射、防止眩光等采光指标进行控制。绿色建筑评价标准GB/T50378-2019规定：5.2.8充分利用天然光，评价总分值为12分，并按下列规则分别评分并累计：2公共建筑按下列规则分别评分并累计：D内区采光系数满足采光要求的面积比例达到60%,
5、得3分；2）地下空间平均采光系数不小于0.5%的面积与地下室首层面积的比例达到10%以上，得3分；3）室内主要功能空间至少60%面积比例区域的采光照度值不低千采光要求的小时数平均不少于4hd,得3分。4 .应用软件与计算方法4.1 软件选用本报告采用绿建斯维尔采光分析软件Dali作为分析工具。DaIi是国内首款与国标建筑采光设计标准GB50033配套的软件，支持绿色建筑评价标准GB/T50378的采光指标要求。软件以Radiance为计算核心，将计算结果返回到Dali进行处理分析。Dali可对地下采光、视野率、达标率、内区采光、眩光指数等进行快速分析，并根据需求生成地下采光分析计算书等采光相关
6、计算书。Dali已通过了建筑采光设计标准GB50033-2013标准编制组的鉴定，获得国家建筑工程质量监督检验中心鉴定报告,编号BETC-GMJC-2014-lo同时，Dali还通过了住房和城乡建设部科技发展促进中心专家组评审鉴定，获得建设行业科技成果评估证书，编号建科评2014069,评估委员会认定软件总体已达到国内领先水平。4.2 计算原理 采光系数在室内参考平上的一点，由直接或间接地接收来自假定和已知天空亮度分布的天空漫射光而产生的照度与同一时刻该天空半球在室外无遮挡水平面上产生的天空漫射光照度之比。室内某一点的采光系数C,计算公式为:C二巨LxIo0%Ew式中：En一室内照度；Ew一室
7、外照度。平均采光系数通常按单个房间计算平均采光系数，即房间内划分网格上各个交点上的采光系数算术平均值。 采光系数标准值在规定的室外天然光设计照度下，满足视觉功能要求时的采光系数值。建筑采光设计标准GB50033-2013中规定的采光系数标准值和室内天然光照度标准值为参考平面上的平均值。在同一室外天然光设计照度值的条件下，对于同一个房间，满足采光系数标准值即满足室内满足天然光照度标准值。 面积比例地下空间平均采光系数0.5%的面积与首层地下室面积的比例，即计算首层地下房间各网格点上的采光系数，统计平均采光系数不小于0.5%部分的面积，该面积与首层地下室总面积之比。 评价分值依据表8.2.7的面积
8、比例与得分的对应关系，给出地下空间天然采光效果的评价分值。4.3 计算方法建筑采光设计标准GB50033-2013第6.0.3条指出，对于采光形式复杂的建筑，应利用计算机模拟软件或缩尺模型进行采光计算分析。为尽量真实分析各功能房间（场所）的采光品质和状况，本项目采用模拟法计算采光系数。5 .计算参数选用5.1 模拟条件天空状态：ClE全阴天天空分析参考平面：地面分析计算网格划分的间距：房间面积（m2）网格大小（m）100.25101000.501001.00周边环境：考虑分析区内的建筑物之间遮挡室内环境：忽略室内家具类设施的影响，只考虑永久固定的顶棚、地面和墙面、。5.2 建筑饰面材料参数建筑
9、饰面材料选用与反射比取值部位反射比材料设计取值备注顶棚0.75地面0.30墙面0.60外表面0.50注1:数据参考自：建筑采光设计标准GB50033-2013附录D表D.0.5;5.3 门窗类型参数窗户决定了建筑内部的采光水平。工程中最为常见也最广为使用的一种采光途径就是在建筑侧墙上安装窗户或者在建筑顶部安装天窗等采光构件。窗的位置、尺寸、形态等都会对室内采光带来不同程度的影响。建筑中的常用的透光门也会对自然光的传播提供便利。这些透光构件的性能参数与采光系数的计算息息相关。5.3.1 普通窗门窗编号宽度(mm)高度(mm)窗框类型玻璃类型可见光透射比玻璃反射比27001200单层铝窗普通玻璃0
10、890.08C04213602100单层铝窗普通玻璃0.890.08C08188001800单层铝窗普通玻璃0.890.08C09188501800单层铝窗普通玻璃0.890.08C151814851800单层铝窗普通玻璃0.890.08C171817321800单层铝窗普通玻璃0.890.08C201819951800单层铝窗普通玻璃0.890.08C211821001800单层铝窗普通玻璃0.890.08C301830001800单层铝窗普通玻璃0.890.08C331833131800单层铝窗普通玻璃0.890.08C341833601800单层铝窗普通玻璃0.890.08C36183
11、6001800单层铝窗普通玻璃0.890.08C371837201800单层铝窗普通玻璃0.890.08C381838001800单层铝窗普通玻璃0.890.08C401839601800单层铝窗普通玻璃0.890.08注：计算考虑了外窗玻璃的污染折减系数影响，系数取值0.9。6.分析结果展示地下采光达标图7.评价结论本项目的地下空间天然采光评价，经应用Dali软件依据建筑采光设计标准GB50033-2013进行采光模拟分析，以及根据绿色建筑评价标准GB/T50378-2019的528条款进行评价计算，求得地下空间平均采光系数不小于0.5%的面积与首层地下室面积的比例，本项目地下空间天然采光的评分项得分如下：首层地下室面积（mz）平均采光系数0.50%的面积（m2）面积比例Ra（%）得分417.2961.55153附件一：项目主要附图1.总平面图:2.首层地下室平面图:三il
