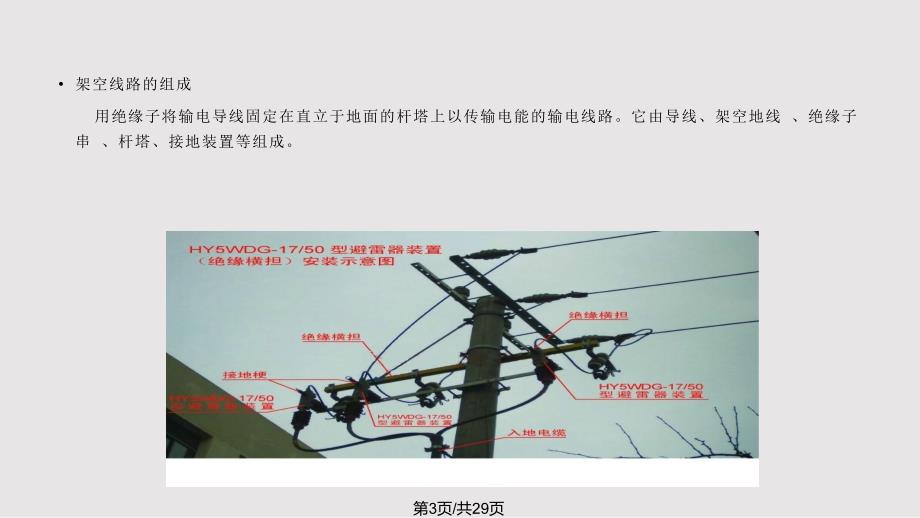

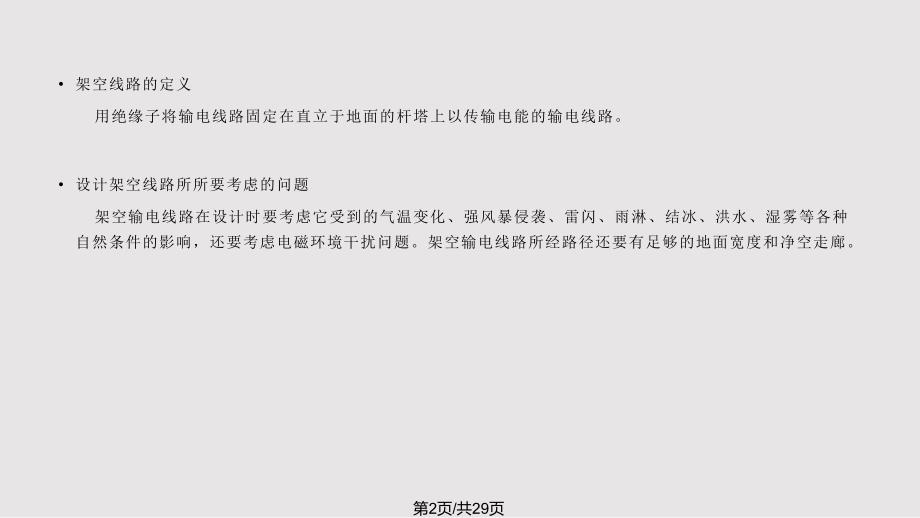

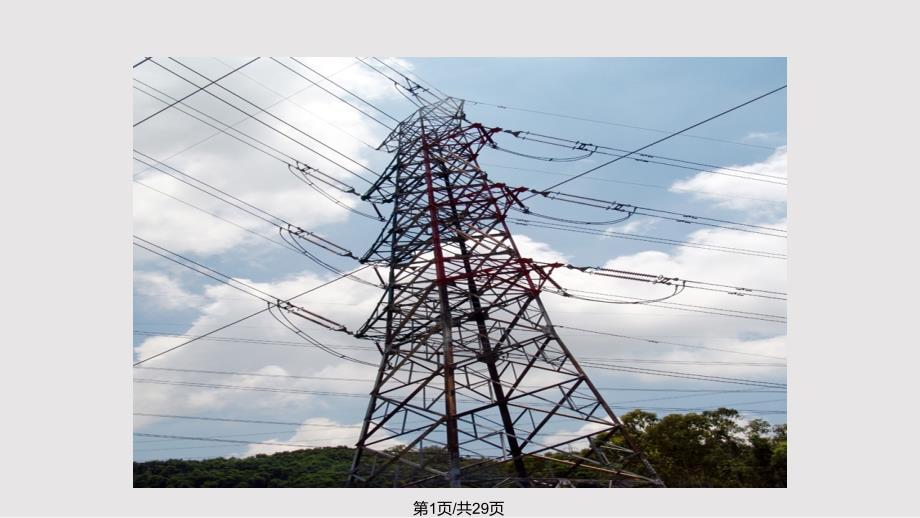

1、第1页/共29页架空线路的定义 用绝缘子将输电线路固定在直立于地面的杆塔上以传输电能的输电线路。设计架空线路所所要考虑的问题 架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响，还要考虑电磁环境干扰问题。架空输电线路所经路径还要有足够的地面宽度和净空走廊。第2页/共29页架空线路的组成 用绝缘子将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。它由导线、架空地线、绝缘子串、杆塔、接地装置等组成。第3页/共29页导线的定义 一般由铜或铁制成，也有用银线所制（导电、热性好），用来疏导电流或者导热。第4页/共29页架空导线用预绞式耐张线夹
2、在输/配电线路中,用以将架空导线固定在耐张杆塔的（绝缘子串）上。第5页/共29页架空导线的截流量第6页/共29页导线允许截流量的温度 导线允许是按环境温度+25。导线最高发热温度为70的数值考虑的，若环境温度低于25，应乘以温度校正系数。第7页/共29页架空地线 护架空输电线路免遭雷闪袭击的装置。又称避雷线。简称地线。输电线路跨越广阔的地域，在雷雨季节容易遭受雷击而引起送电中断，成为电力系统中发生停电事故的主要原因之一。架空地线的作用 线路的零序电流可通过输电线路架空地线返回，对大地返回的零序电流起分流作用。因架空地线零序电流与输电线路中的零序电流流向相反，起去磁作用，故架空地线的存在使输电线
3、路的零序阻抗减小。第8页/共29页第9页/共29页复合光纤架空地线 合理选择光纤外护套。光纤外护套有3种管材：塑料管有机合成材料、铝管、钢管。塑料管造价低。为满足塑料管护套对紫外线的防护要求，最少要使用两层铠装。塑料管OPGW承受短路电流引起的短时温升能力180；铝管造价较低。由于铝材阻抗小，因此能加大OPGW铠装层承受短路电流的能力。铝管OPGW承受短路电流引起短时温升能力300；不锈钢管造价高。但是由于钢管的管壁薄，在相同截面条件下装入不锈钢管的光纤芯数比塑料管和铝管都要多，因此在多芯条件下单位光芯造价并不高。钢管OPGW承受短时温升的能力可达450。用户可根据工程具体情况，合理选择光纤外
4、护套。第10页/共29页绝缘子的定义 安装在不同电位的导体之间或导体与地电位构件之间，能够耐受电压和机械应力作用的器件。绝缘子的基本资料 绝缘子是一种特殊的绝缘控件，能够在架空输电线路中起到重要作用。早年间绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体,它是为了增加爬电距离的,通常由玻璃或陶瓷制成,就叫绝缘子。第11页/共29页第12页/共29页绝缘子的作用 绝缘子在架空输电线路中起着两个基本作用，即支撑导线和防止电流回地，这两个作用必须得到保证，绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用
5、和运行寿命。绝缘子的分类 绝缘子通常分为可击穿型和不可击穿型。第13页/共29页绝缘子的清理 在潮湿天气情况下，脏污的绝缘子易发生闪络放电，所以必须清扫干净，恢复原有绝缘水平。一般地区一年清扫一次，污秽区每年清扫两次（雾季前进行一次）。1、停电清扫停电清扫就是在线路停电以后工人登杆用抹布擦拭。如擦不净时，可用湿布擦，也可以用洗涤剂擦洗，如果还擦洗不净时，则应更换绝缘子或换合成绝缘子。第14页/共29页 2、不停电清扫一般是利用装有毛刷或绑以棉纱的绝缘杆，在运行线路上擦绝缘子。所使用绝缘杆的电气性能及有效长度、人与带电部分的距离，都应符合相应电压等级的规定，操作时必须有专人监护。3、带电水冲洗大
6、水冲和小水冲两种方法。冲洗用水、操作杆有效长度、人与带电部距离等必须符合业规程要求。第15页/共29页第16页/共29页杆塔的定义 通过绝缘子悬挂导线的支持结构的统称。杆塔的基本情况 杆塔是架空配电线路中的基本设备之一，按所用材质可分为木杆、水泥杆和金属杆三种。水泥杆具有使用寿命长，维护工作量小等优点，使用较为广泛。水泥杆中使用最多的是拨梢杆，锥度一般均为1/75，分为普通钢筋混泥土杆和预应力型钢筋混泥土杆。第17页/共29页第18页/共29页第19页/共29页杆塔的分类一、单柱型塔用单个柱体来支持导线及架空地线 的杆塔，常用于单根架空地线及导线呈三角形排列的。二、酒杯型塔塔上架设两根架空地线
7、导线排列在一个水平面上，塔形呈酒杯状。它通常是 220 kV及以上电压等级输电线路，酒杯型塔 的常用塔型，有良好的施工运行经验，特别适用于重冰区或多雷区。第20页/共29页三、猫头型塔塔上架设两根架 空地线，导线呈等腰三角形，呈猫头状。它也 是220 kv及以上电压等级输电线 路的常用塔型，有良好的施工运行 经验，节省线路走廊，其经济指标 较酒杯型塔稍差。杆塔的作用 杆塔的作用是支撑架空线路导线和架空地线，并使导线与导线之间，导线与杆塔之间，以及导线对大地和交叉跨越物之间有足够的安全距离。第21页/共29页接地装置的定义 接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总
8、称。接地装置的分类 按接地的目的，电气设备的接地可分为：工作接地、防雷接地、保护接地、仪控接地。一、工作接地：是为了保证电力系统正常运行所需要的接地。例如中性点直接接地系统中的变压器中性点接地，其作用是稳定电网对地电位，从而可使对地绝缘降低。第22页/共29页二、防雷接地：是针对防雷保护的需要而设置的接地。例如避雷针（线）、避雷器的接地，目的是使雷电流顺利导入大地，以利于降低雷过电压，故又称过电压保护接地。三、保护接地：也称安全接地，是为了人身安全而设置的接地，即电气设备外壳(包括电缆皮)必须接地，以防外壳带电危及人身安全。四、仪控接地：发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统和远动通信系统等，为了稳定电位、防止干扰而设置的接地。也称为电子系统接地第23页/共29页第24页/共29页接地装置宜采用钢材，接地装置的导体截面应符合热稳定和机械强度的要求，但应不小于下表规格。第25页/共29页接地装置的改造 某些电站所在的地方因为各种各样的原因，往往会改变当地的一些条件，这时候需要的接地装置进行改造，以保证电站的安全可靠运行。第26页/共29页第27页/共29页感谢欣赏第28页/共29页感谢您的观看。第29页/共29页
