汽车底盘的悬挂系统全解.ppt

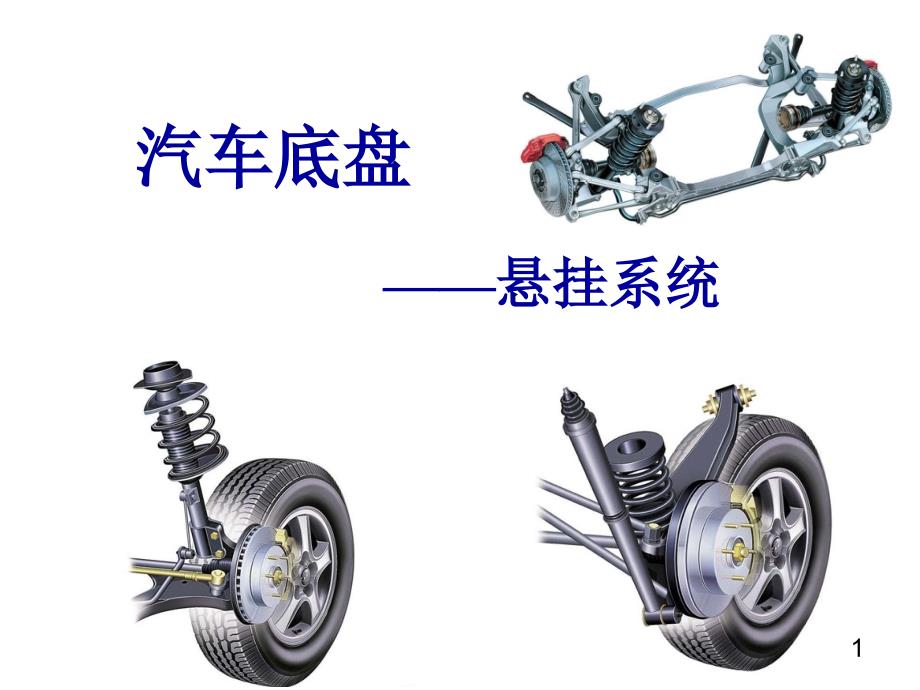

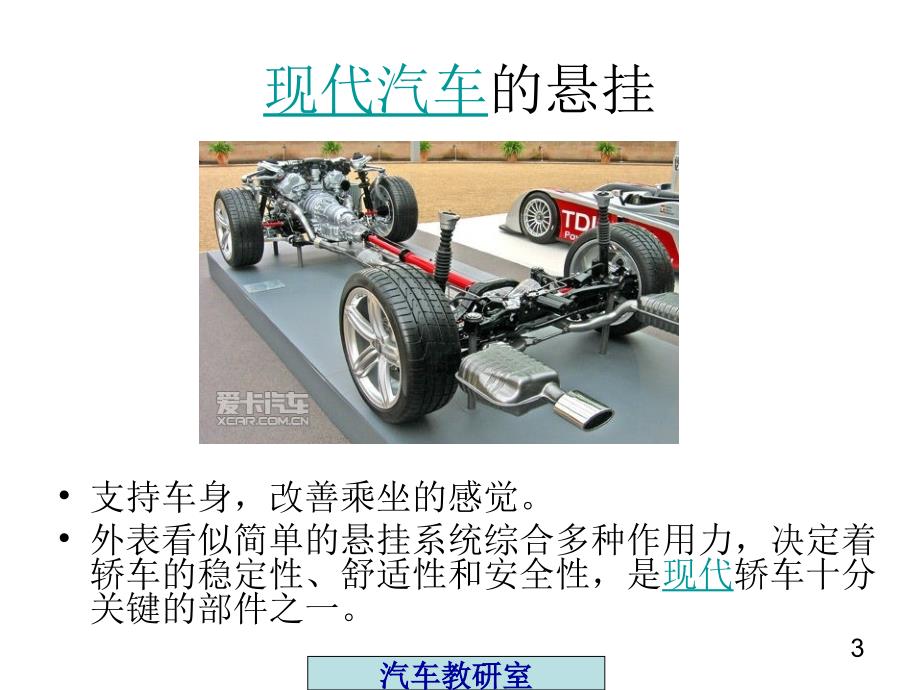

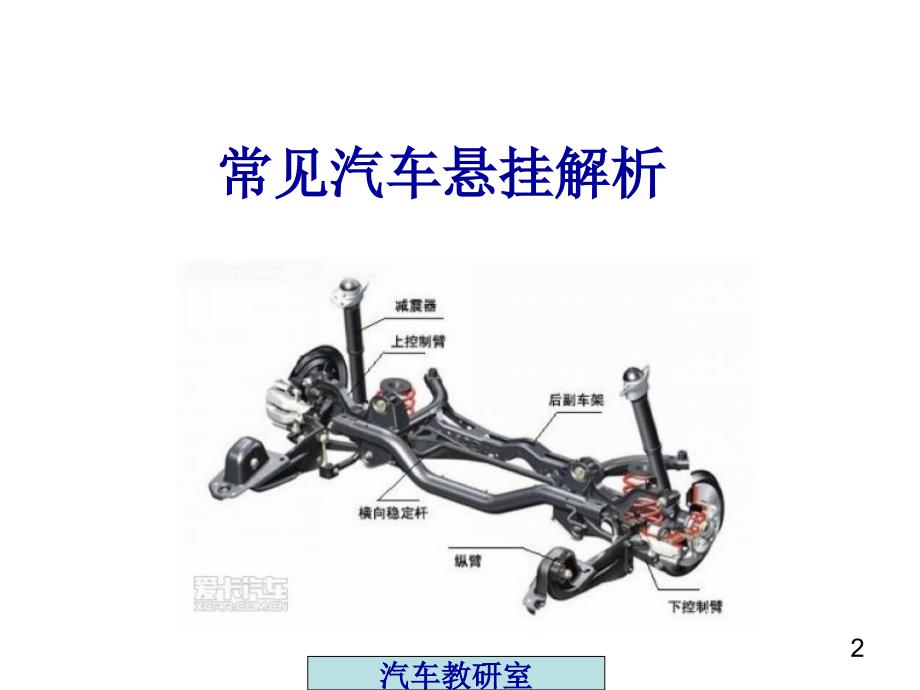

1、 汽车底盘汽车底盘 悬挂系统悬挂系统1汽车教研室汽车教研室常见汽车悬挂解析常见汽车悬挂解析2汽车教研室汽车教研室现代汽车的悬挂 支持车身，改善乘坐的感觉。外表看似简单的悬挂系统综合多种作用力，决定着轿车的稳定性、舒适性和安全性，是现代轿车十分关键的部件之一。3汽车教研室汽车教研室4汽车教研室汽车教研室5汽车教研室汽车教研室飞度麦弗逊式前悬架6汽车教研室汽车教研室飞度半独立后悬架7汽车教研室汽车教研室一、弹簧一、弹簧悬挂系统的组成悬挂系统的组成 弹簧是用来缓冲震动的装置。利用弹簧的变型来吸收能量。常见的弹簧型式为圈形弹簧，其它被使用在汽车上的弹簧还有板片弹簧和扭力杆弹簧二种。8汽车教研室汽车教研

2、室弹性元件弹性元件9汽车教研室汽车教研室二、减震器二、减震器 减震器是用来缓冲震动，并且吸收能量的装置。避震器内部藉由液体或气体产生压力来推动阀体，以吸收震动的能量，并且减缓震动的作用。气压方式油压方式悬挂系统的组成悬挂系统的组成 10汽车教研室汽车教研室阻尼元件阻尼元件11减振器减振器(续）续）工作原理工作原理12汽车教研室汽车教研室三、防倾杆三、防倾杆悬挂系统的组成悬挂系统的组成 将杆件的二端分别连结在左、右悬挂装置上面，当左、右侧的轮子分别上下移动时，会产生扭力并使杆件自体产生扭转，利用杆件受力所产生的反作用力去使车子的左、右二边维持相近的高度。因此防倾杆亦称为扭力杆、防倾扭力杆、平衡杆

3、扭力平衡杆、平稳杆等等名称。13汽车教研室汽车教研室四、连杆四、连杆悬挂系统的组成悬挂系统的组成 连杆是用来连结车轮与车身的杆子。连杆的形状可以是一支外形简单的圆杆，也可能是以钢板制成的一个结构体。14汽车教研室汽车教研室非独立悬挂系统非独立悬挂系统 非独立悬挂的车轮装在一根整体车轴的两端，当一边车轮跳动时，另一侧车轮也相应跳动，使整个车身振动或倾斜 悬挂系统的分类悬挂系统的分类 15汽车教研室汽车教研室非独立悬挂系统非独立悬挂系统悬挂系统的分类悬挂系统的分类 威麟X5采用非承载式车身和前双叉臂后整体桥非独立悬挂形式 16汽车教研室汽车教研室非独立悬挂系统非独立悬挂系统悬挂系统的分类悬挂系统

4、的分类 威麟X5非独立悬挂系统的结构特点是两侧车轮由一根整体式车架相连，车轮连同车桥一起通过弹性悬挂系统悬挂在车架或车身的下面。非独立悬挂系统具有结构简单、成本低、强度高、保养容易、行车中前轮定位变化小的优点，但是其舒适性及操纵稳定性都较差。17汽车教研室汽车教研室18汽车教研室汽车教研室 独立悬架与非独立悬架的区别19钢板弹簧钢板弹簧式式非独立悬挂非独立悬挂系统系统 悬挂系统的分类悬挂系统的分类 广泛用于货车的前、后悬架中 特点：特点：1、结构简单，易于维修，寿命长，适合重载；、结构简单，易于维修，寿命长，适合重载；2、转弯时车身倾斜度小，车轮定位几乎不变，轮胎磨损较、转弯时车身倾斜度小，车

5、轮定位几乎不变，轮胎磨损较 小；小；3、左右车轮的运动相互影响，容易产生跳动和摇摆现象。、左右车轮的运动相互影响，容易产生跳动和摇摆现象。20汽车教研室汽车教研室 钢板弹簧21汽车教研室汽车教研室 钢板弹簧22汽车教研室汽车教研室独立悬挂系统独立悬挂系统 悬挂系统的分类悬挂系统的分类 独立悬挂系统因其车轮触地性良好、乘坐舒适性及操纵安定性大幅提升、左右两轮可自由运动，轮胎与地面的自由度大，车辆操控性较好等优点目前被汽车厂家普遍采用。帕赛特采用前麦弗逊独立悬挂 23汽车教研室汽车教研室独立悬挂系统独立悬挂系统 悬挂系统的分类悬挂系统的分类 采用独立悬挂的保时捷 质量轻，减少了车身受到的冲击，并提

6、高了车轮的地面附着力；可用刚度小的较软弹簧，改善汽车的舒适性；可以使发动机位置降低，汽车重心也得到降低，从而提高汽车的行驶稳定性。24汽车教研室汽车教研室独立悬挂系统独立悬挂系统 悬挂系统的分类悬挂系统的分类 左右车轮单独跳动，互不相干，能减小车身的倾斜和震动。不过，独立悬挂系统存在着结构复杂、成本高、维修不便的缺点缺点。独立悬架类型：麦弗逊、横臂式、纵臂式、双叉臂、多连杆等 25汽车教研室汽车教研室麦弗逊式独立悬挂系统麦弗逊式独立悬挂系统 悬挂系统的介绍悬挂系统的介绍 麦弗逊式悬挂是当今世界用的最广泛的轿车前悬挂之一。麦弗逊式悬挂由螺旋弹簧、减震器、三角形下摆臂组成，绝大部分车型还会加上横向

7、稳定杆。26汽车教研室汽车教研室 27汽车教研室汽车教研室28汽车教研室汽车教研室29汽车教研室汽车教研室7/10/2025横向稳定器现代轿车的悬架一般都很软，即现代轿车的悬架一般都很软，即 固有频率固有频率很低。很低。在汽车高速行驶中转向时，车身会产生很在汽车高速行驶中转向时，车身会产生很大的横向倾斜和横向角振动。大的横向倾斜和横向角振动。为减少这种横向倾斜，常在悬架中加设横为减少这种横向倾斜，常在悬架中加设横向稳定器。向稳定器。应用得最多的是杆式横向稳定器应用得最多的是杆式横向稳定器。30汽车教研室汽车教研室7/10/2025工作原理工作原理31汽车教研室汽车教研室麦弗逊式独立悬挂系统麦弗

8、逊式独立悬挂系统悬挂系统的介绍悬挂系统的介绍 螺旋弹簧套在减震器上组成，减震器可以避免螺旋弹簧受力时向前、后、左、右偏移的现象，限制弹簧只能作上下方向的振动，并可以用减震器的行程长短及松紧，来设定悬挂的软硬及性能。32汽车教研室汽车教研室麦弗逊式独立悬挂系统的特点麦弗逊式独立悬挂系统的特点悬挂系统的介绍悬挂系统的介绍 结构紧凑，车轮跳动时前轮定位参数变化小，有良好的操纵稳定性，加上由于取消了上横臂，给发动机及转向系统的布置带来方便。麦弗逊式悬挂系统多应用在中小型轿车的前悬挂系统上。33汽车教研室汽车教研室飞度麦弗逊式前悬架34汽车教研室汽车教研室横臂式独立悬挂横臂式独立悬挂悬挂系统的介绍悬挂系

9、统的介绍 横臂式悬挂系统是指车轮在汽车横向平面内摆动的独立悬挂系统，按横臂数量的多少又分为双横臂式和单横臂式悬挂系统。35汽车教研室汽车教研室双横臂悬挂 悬挂系统的介绍悬挂系统的介绍 单横臂式具有结构简单，侧倾中心高，有较强的抗侧倾能力的优点。但高速产生甩尾。现在一般都是双横臂式。性性能能介介于于麦麦弗弗逊逊悬悬挂挂和和双双叉叉臂臂悬悬挂挂之之间间 36汽车教研室汽车教研室双横臂悬挂悬挂系统的介绍悬挂系统的介绍 双横臂式独立悬挂系统按上下横臂是否等长，又分为等长双横臂式和不等长双横臂式两种悬挂系统。现在一般是不等长的双横臂式。37汽车教研室汽车教研室双横臂悬挂悬挂系统的介绍悬挂系统的介绍 目前

10、不等长双横臂式悬挂系统已广泛应用在轿车的前后悬挂系统上，部分运动型轿车及赛车的后轮也采用这一悬挂系统结构。38汽车教研室汽车教研室双叉臂双叉臂式悬挂操控性最出色悬挂系统的介绍悬挂系统的介绍 39汽车教研室汽车教研室双叉臂式悬挂悬挂系统的介绍悬挂系统的介绍 不少人误以为双叉臂悬挂来源于麦弗逊悬挂（左：麦弗逊；右：双叉臂）来源于飞来源于飞机起落架机起落架40汽车教研室汽车教研室双叉臂式悬挂悬挂系统的介绍悬挂系统的介绍 法拉利法拉利F430F430的双叉臂悬挂结构的双叉臂悬挂结构 奥迪奥迪R8R8的的双叉臂悬挂双叉臂悬挂 结构上讲,双叉臂悬挂可以说是最坚固的独立悬挂 两根A字臂类似三角形 41汽车教

11、研室汽车教研室双叉臂式悬挂悬挂系统的介绍悬挂系统的介绍 法拉利法拉利F10F10的的悬挂悬挂细节细节定位精确、贴地良好出色的抗扭强度和横向刚性操纵性好，是超跑的首选前双叉臂后整体桥的结构是硬派越野SUV的经典结构由于结构复杂成本高，占用空间大，双叉臂悬挂不适合经济性车42汽车教研室汽车教研室等臂长：等臂长：轮距变；轮距变；不等臂长：不等臂长：变化小变化小双叉臂式悬挂43汽车教研室汽车教研室纵臂式独立悬挂系统纵臂式独立悬挂系统 悬挂系统的介绍悬挂系统的介绍纵臂式独立悬挂系统是指车轮在汽车纵向平面内摆动的悬挂系统结构，又分为单纵臂式和双纵臂式两种形式。哈弗M1采用纵臂式独立悬挂系统 44汽车教研室

12、汽车教研室纵臂式独立悬挂系统纵臂式独立悬挂系统 悬挂系统的介绍悬挂系统的介绍 单纵臂式悬挂系统当车轮上下跳动时会使主销后倾角产生较大的变化，因此单纵臂式悬挂系统不用在转向轮上。这种单臂式悬挂系统已经很少在现代轿车上使用了。45汽车教研室汽车教研室多连杆式独立悬挂系统多连杆式独立悬挂系统 悬挂系统的介绍悬挂系统的介绍 多连杆独立悬挂，可分为多连杆前悬挂和多连杆后悬挂系统。其中前悬挂一般为3连杆或4连杆式独立悬挂；后悬挂则一般为4连杆或5连杆式后悬挂系统，其中5连杆式后悬挂应用较为广泛。46汽车教研室汽车教研室多连杆式独立悬挂系统多连杆式独立悬挂系统悬挂系统的介绍悬挂系统的介绍 47汽车教研室汽车

13、教研室7/10/2025多杆式独立悬架多杆式独立悬架多杆悬架系统具有良好操纵稳定性，可减小轮胎摩损。48汽车教研室汽车教研室多连杆式独立悬挂系统多连杆式独立悬挂系统悬挂系统的介绍悬挂系统的介绍 多连杆式悬挂系统是由(35)根杆件组合起来控制车轮的位置变化的悬挂系统。马自达3采用了前多连杆悬挂 横臂式纵臂式 组组合合49汽车教研室汽车教研室多连杆式独立悬挂系统多连杆式独立悬挂系统悬挂系统的介绍悬挂系统的介绍 锐志采用了多连杆悬挂 多连杆式悬挂系统的主要优点是：车轮跳动时轮距和前束的变化很小，不管汽车是在驱动、制动状态都可以按司机的意图进行平稳地转向。其不足之处是汽车高速时有轴摆动现象。50汽车教

14、研室汽车教研室多连杆式独立悬挂系统多连杆式独立悬挂系统悬挂系统的介绍悬挂系统的介绍 君威采用了多连杆悬挂 现在国内采用前后悬挂均采用多连杆的车型有很多，从中级车到高级车都有体现。譬如奔驰E级轿车、华晨宝马的3系及5系轿车、一汽大众奥迪A4及A6L等等。51汽车教研室汽车教研室多连杆式独立悬挂系统多连杆式独立悬挂系统悬挂系统的介绍悬挂系统的介绍 采用多连杆后悬挂的车型就太多了，譬如长安福特福克斯、一汽大众速腾、广州本田雅阁、上海通用君越、一汽丰田锐志等等。52汽车教研室汽车教研室 本田雅阁五连杆式后悬架53汽车教研室汽车教研室连杆支柱式独立悬挂系统连杆支柱式独立悬挂系统 悬挂系统的介绍悬挂系统的

15、介绍 连杆支柱式独立悬挂其实是麦弗逊的一个变种，结构特性与麦弗逊是完全相同的。与多连杆比较，车轮上端不再有连杆作为支撑。54汽车教研室汽车教研室55汽车教研室汽车教研室连杆支柱式独立悬挂系统连杆支柱式独立悬挂系统 悬挂系统的介绍悬挂系统的介绍 赛拉图采用的是连杆支柱悬挂 成本低、结构简单、重量轻、占用空间小、舒适性较好等，这恰好是很多普通家用车所追求的，因此它在很多追求舒适性的车型上得到了广泛应用。56汽车教研室汽车教研室连杆支柱式独立悬挂系统连杆支柱式独立悬挂系统 悬挂系统的介绍悬挂系统的介绍 海马3采用了连杆支柱悬挂 57汽车教研室汽车教研室空气悬挂系统（主动悬挂）空气悬挂系统（主动悬挂）

16、悬挂系统的介绍悬挂系统的介绍 与大多数轿车目前采用的传统的不可变高度的螺旋弹簧悬挂系统相比，空气悬挂系统可以根据道路的起伏不同调高或调低底盘高度，使得车辆能够适应多种路况条件下的驾驶需求。58汽车教研室汽车教研室空气悬挂系统空气悬挂系统悬挂系统的介绍悬挂系统的介绍 空气悬挂系统多用于经常在恶劣的路况条件下行驶的越野车上，以保证车辆能够顺利地通过泥泞、涉水、砂石等路面。59汽车教研室汽车教研室空气悬挂系统空气悬挂系统悬挂系统的介绍悬挂系统的介绍 空气悬挂系统是一种很先进实用的配置，但是却很容易损坏而且造价很高。60汽车教研室汽车教研室空气悬挂系统空气悬挂系统悬挂系统的介绍悬挂系统的介绍 系统结构

17、较为复杂，其出现故障的几率和频率要远远高于螺旋弹簧悬挂系统 。多为高级SUV和高级轿车上面，大多数车型都是造价不菲的，属于目前比较小众的悬挂系统。大大众众途途锐锐采采用用了了空空气气悬悬挂挂 61汽车教研室汽车教研室拖曳臂式悬挂(半独立式)悬挂系统的介绍悬挂系统的介绍 拖曳臂式悬架是专为后轮而设计的悬架结构 结构简单实用、占用空间最小、制造成本低 62汽车教研室汽车教研室飞度半独立后悬架63汽车教研室汽车教研室拖曳臂式悬挂悬挂系统的介绍悬挂系统的介绍 新宝来采用了半独立悬挂 承载性能差、抗侧倾能力较弱、减震性能差、舒适性有限。一般这种半独立悬挂都适用与中小型汽车和低端SUV的后悬挂。64汽车教研室汽车教研室悬挂系统的介绍悬挂系统的介绍 65
