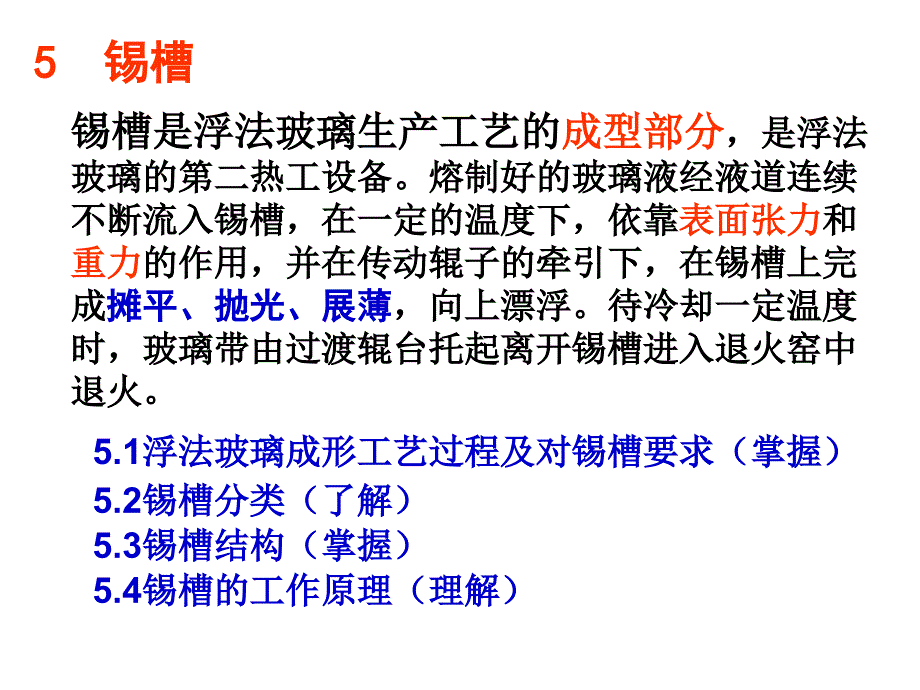

1、5 5锡槽锡槽锡槽是浮法玻璃生产工艺的锡槽是浮法玻璃生产工艺的成型部分成型部分，是浮法，是浮法玻璃的第二热工设备。熔制好的玻璃液经液道连续玻璃的第二热工设备。熔制好的玻璃液经液道连续不断流入锡槽，在一定的温度下，依靠不断流入锡槽，在一定的温度下，依靠表面张力表面张力和和重力重力的作用，并在传动辊子的牵引下，在锡槽上完的作用，并在传动辊子的牵引下，在锡槽上完成成摊平、抛光、展薄摊平、抛光、展薄，向上漂浮。待冷却一定温度，向上漂浮。待冷却一定温度时，玻璃带由过渡辊台托起离开锡槽进入退火窑中时，玻璃带由过渡辊台托起离开锡槽进入退火窑中退火。退火。5.1浮法玻璃成形工艺过程及对锡槽要求（掌握）浮法玻璃

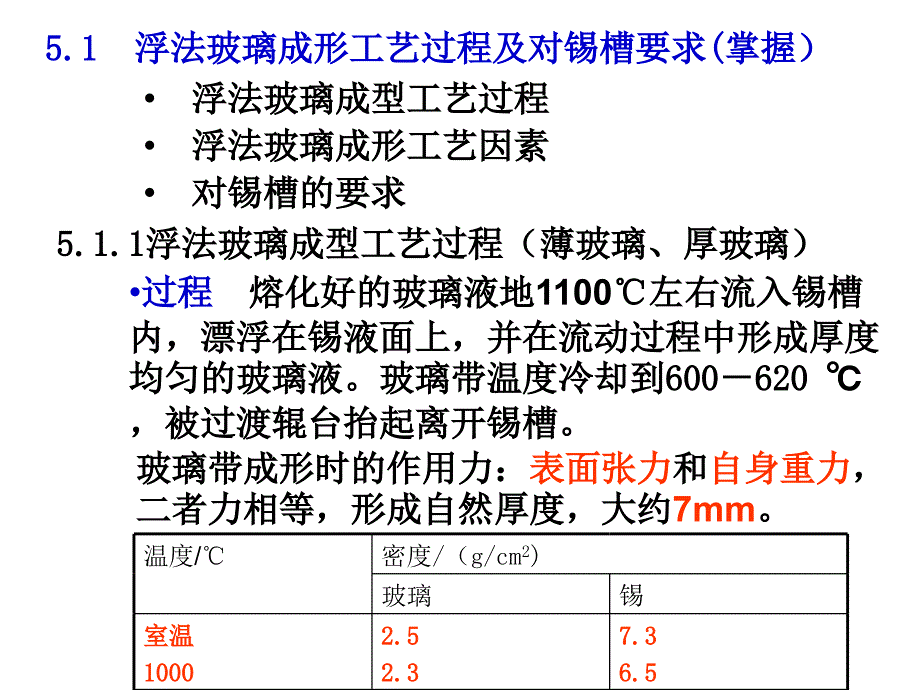

2、成形工艺过程及对锡槽要求（掌握）5.2锡槽分类（了解）锡槽分类（了解）5.3锡槽结构（掌握）锡槽结构（掌握）5.4锡槽的工作原理（理解）锡槽的工作原理（理解）5.15.1浮法玻璃成形工艺过程及对锡槽要求浮法玻璃成形工艺过程及对锡槽要求(掌握）掌握）5.1.15.1.1浮法玻璃成型工艺过程（薄玻璃、厚玻璃）浮法玻璃成型工艺过程（薄玻璃、厚玻璃）浮法玻璃成型工艺过程浮法玻璃成型工艺过程浮法玻璃成形工艺因素浮法玻璃成形工艺因素对对锡槽的要求锡槽的要求过程过程熔化好的玻璃液地熔化好的玻璃液地1100左右流入锡槽左右流入锡槽内，漂浮在锡液面上，并在流动过程中形成厚度内，漂浮在锡液面上，并在流动过程中形成

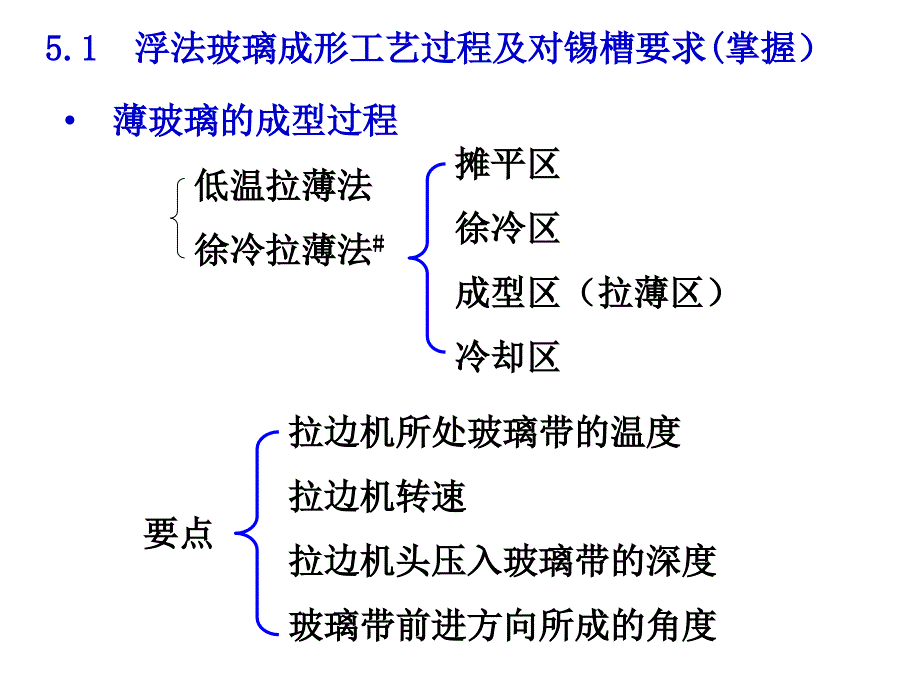

3、厚度均匀的玻璃液。玻璃带温度冷却到均匀的玻璃液。玻璃带温度冷却到600600620 620，被过渡辊台抬起离开锡槽。，被过渡辊台抬起离开锡槽。玻璃带成形时的作用力：玻璃带成形时的作用力：表面张力表面张力和和自身重力自身重力，二者力相等，形成自然厚度，大约二者力相等，形成自然厚度，大约7mm。温度/密度/（g/cm2)玻璃锡室温室温100010002.52.52.32.37.37.36.56.5薄玻璃的成型过程薄玻璃的成型过程低温拉薄法低温拉薄法徐冷拉薄法徐冷拉薄法#摊平区摊平区徐冷区徐冷区成型区（拉薄区）成型区（拉薄区）冷却区冷却区要点要点拉边机所处玻璃带的温度拉边机所处玻璃带的温度拉边机转速
4、拉边机转速拉边机头压入玻璃带的深度拉边机头压入玻璃带的深度玻璃带前进方向所成的角度玻璃带前进方向所成的角度5.15.1浮法玻璃成形工艺过程及对锡槽要求浮法玻璃成形工艺过程及对锡槽要求(掌握）掌握）5.15.1浮法玻璃成形工艺过程及对锡槽要求浮法玻璃成形工艺过程及对锡槽要求(掌握）掌握）厚玻璃的成型方法厚玻璃的成型方法拉边机堆机法：适应于生产拉边机堆机法：适应于生产712mm的厚玻璃的厚玻璃（堆积温度（堆积温度940750）挡边坝堆积法：挡边坝堆积法：1225mm的厚玻璃的厚玻璃5.15.1浮法玻璃成形工艺过程及对锡槽要求浮法玻璃成形工艺过程及对锡槽要求(掌握）掌握）5.1.25.1.2浮法玻璃
5、成形工艺因素浮法玻璃成形工艺因素玻璃的粘度、表面张力和自身的重力玻璃的粘度、表面张力和自身的重力定型抛光摊平定型抛光摊平关键关键：摊平过程玻璃液的平整化：摊平过程玻璃液的平整化条件条件适于平整化的均匀的温度场：适于平整化的均匀的温度场：1065-996 ，对应粘度范围为对应粘度范围为103.7104.2PaS。足够的摊平时间：玻璃液在锡槽内的摊平时足够的摊平时间：玻璃液在锡槽内的摊平时间可按下式计算：间可按下式计算：=/大约在大约在10501050时玻璃的摊平时间为时玻璃的摊平时间为72s72s5.15.1浮法玻璃成形工艺过程及对锡槽要求浮法玻璃成形工艺过程及对锡槽要求(掌握）掌握）5.1.3
6、 5.1.3 对锡槽的要求（气密性和可调性）对锡槽的要求（气密性和可调性）1、气密性：目的是为了防止锡槽中的锡液氧化、气密性：目的是为了防止锡槽中的锡液氧化后污染玻璃液。后污染玻璃液。方法：方法：通弱还原性气体通弱还原性气体，用氮（，用氮（N2)氢氢(H2)混合气混合气体，其中体，其中N2 H2（9097）（10103 3）同时要求）同时要求O O2 210ppm.10ppm.锡槽结构的密封锡槽结构的密封，常采用常采用气封装置气封装置喷入喷入气体形成一定压力的气幕（气体形成一定压力的气幕（进口端、出进口端、出口端以及拉边机、冷却器、测量监测孔口端以及拉边机、冷却器、测量监测孔）；耐火挡帘耐火挡
7、帘采用一道或多道耐火挡帘而采用一道或多道耐火挡帘而形成一定阻力（形成一定阻力（出口端出口端）5.15.1浮法玻璃成形工艺过程及对锡槽要求浮法玻璃成形工艺过程及对锡槽要求(掌握）掌握）2、锡槽的可调性、锡槽的可调性包括包括纵向和横向的温度、玻璃液流量、玻璃带在纵向和横向的温度、玻璃液流量、玻璃带在锡槽中的形状和尺寸、锡液对流、保护气体纯度、锡槽中的形状和尺寸、锡液对流、保护气体纯度、成份和分配量等的调节与控制。成份和分配量等的调节与控制。1 1）锡槽内温度的控制与调节）锡槽内温度的控制与调节锡槽内的温度控制将其电加热区分为近锡槽内的温度控制将其电加热区分为近50个，实际生产常采用电加热与冷却共个
8、实际生产常采用电加热与冷却共同调节相结合。同调节相结合。锡槽内温度制度的确定以及纵、横向温锡槽内温度制度的确定以及纵、横向温度的调节。度的调节。5.15.1浮法玻璃成形工艺过程及对锡槽要求浮法玻璃成形工艺过程及对锡槽要求(掌握）掌握）手段手段a玻璃液流量的调节：通过调节节流闸板的开度来玻璃液流量的调节：通过调节节流闸板的开度来实现。实现。b电加热元件的调节：一般用于调节锡槽的横纵向电加热元件的调节：一般用于调节锡槽的横纵向温度曲线。温度曲线。c 冷却元件的调节：用风和水冷却装置进行。冷却元件的调节：用风和水冷却装置进行。2 2）玻璃液液流的调节）玻璃液液流的调节宏观通过调节节流的开度来实现。
9、宏观通过调节节流的开度来实现。5.15.1浮法玻璃成形工艺过程及对锡槽要求浮法玻璃成形工艺过程及对锡槽要求(掌握）掌握）3 3）锡液对流的调节）锡液对流的调节主要是调节锡液的主要是调节锡液的纵向和横向纵向和横向流动，使其有利于流动，使其有利于玻璃生产。玻璃生产。流动形式流动形式与玻璃带前进方向相同的前进流与玻璃带前进方向相同的前进流玻璃带下方锡液深层与锡液前进流反玻璃带下方锡液深层与锡液前进流反向的深层回流向的深层回流#玻璃带两侧锡液裸落与玻璃带前进方玻璃带两侧锡液裸落与玻璃带前进方向相反的回流向相反的回流方法方法槽底挡坎槽底挡坎线性电机线性电机4 4）玻璃厚度、形状、尺寸的调节）玻璃厚度、形
10、状、尺寸的调节调节玻璃液流量，改变拉边机对数、转速和角度，调节玻璃液流量，改变拉边机对数、转速和角度，调整温度制度等。调整温度制度等。5）保护气体用量和纯度的调节保护气体用量和纯度的调节:采用车间仪器进行。采用车间仪器进行。5.15.1浮法玻璃成形工艺过程及对锡槽要求浮法玻璃成形工艺过程及对锡槽要求(掌握）掌握）5.25.2锡槽分类（了解）锡槽分类（了解）按发明厂家按发明厂家英国皮尔金顿公司的英国皮尔金顿公司的PB法（窄流槽）法（窄流槽）美国的匹兹堡公司的美国的匹兹堡公司的LB法（宽流槽）法（宽流槽）洛阳浮法（窄流槽、宽窄型主体）洛阳浮法（窄流槽、宽窄型主体）按锡槽主体部分按锡槽主体部分直通型
11、进、出口端宽度相同直通型：进、出口端宽度相同宽窄型：进口端较宽，出口端较窄宽窄型：进口端较宽，出口端较窄按胸墙结构形式按胸墙结构形式固定胸墙式固定胸墙式活动胸墙式活动胸墙式固定胸墙加活动边封式固定胸墙加活动边封式进口端、主体部分进口端、主体部分和和出口端出口端三部分组成。三部分组成。5.35.3锡槽结构（掌握）锡槽结构（掌握）5.3.1进口端进口端熔化好的玻璃液约在熔化好的玻璃液约在1060-1160时离开池窑，时离开池窑，经过流道进入锡槽，这一段热工结构称为锡槽经过流道进入锡槽，这一段热工结构称为锡槽的进口端。的进口端。1.对进口端结构的要求对进口端结构的要求a 与熔窑和锡液衔接要紧凑，不
12、能使玻璃液外漏。与熔窑和锡液衔接要紧凑，不能使玻璃液外漏。b阻止池窑气氛进入锡槽，以免影响玻璃质量。阻止池窑气氛进入锡槽，以免影响玻璃质量。c 尽量减少锡槽的保护气体逸出。尽量减少锡槽的保护气体逸出。2.窄流槽锡槽进口端：（流道、流槽和闸板窄流槽锡槽进口端：（流道、流槽和闸板）将合格的玻璃液流入锡槽内。将合格的玻璃液流入锡槽内。1 1）.流道：有收缩型、直通型和喇叭型三种流道：有收缩型、直通型和喇叭型三种流道流道是熔化好的玻璃液连续不断的送入锡槽的是熔化好的玻璃液连续不断的送入锡槽的通道。通道。其所用的耐火材料必须耐玻璃液侵蚀和冲其所用的耐火材料必须耐玻璃液侵蚀和冲刷，且侵蚀冲刷后不污染玻璃液
13、使用过刷，且侵蚀冲刷后不污染玻璃液；使用过程中不产生气泡；热稳定性好表面平整无程中不产生气泡；热稳定性好表面平整无裂纹。国内浮法窑流道裂纹。国内浮法窑流道、-刚玉砖。刚玉砖。2 2）.流槽：是部分伸进锡槽内的槽型耐火砖。流槽：是部分伸进锡槽内的槽型耐火砖。连接流道与锡槽，有平伸和弯钩连接流道与锡槽，有平伸和弯钩(唇砖唇砖)二种，见二种，见图图2.40 要求和材料同流道。要求和材料同流道。位置位置：锡槽玻璃液面下：锡槽玻璃液面下70100mm，下沿垂直线，下沿垂直线距锡液面的距离为距锡液面的距离为5060mm5.35.3锡槽结构（掌握）锡槽结构（掌握）5.35.3锡槽结构（掌握）锡槽结构（掌握
14、3 3）闸板（调节、安全）闸板（调节、安全）调节闸板：调节闸板：控制从熔窑流往锡槽的控制从熔窑流往锡槽的玻璃液量玻璃液量及及控制控制板宽板宽和和板厚板厚稳定生产。目前节流闸板所使稳定生产。目前节流闸板所使用的材质为用的材质为、-Al-Al2 2O O3 3、熔融石英砖或烧结硅、熔融石英砖或烧结硅线石砖。线石砖。安全闸板：安全闸板：在节流闸板前还设置一块备用闸板，在节流闸板前还设置一块备用闸板，即安全闸板，其形状与节流闸板相似，材质也相即安全闸板，其形状与节流闸板相似，材质也相同，有用镍同，有用镍8080铬铬2020耐热钢作安全闸板。耐热钢作安全闸板。3.宽流槽锡槽进口端：宽流槽锡槽进口端：包
15、括砍砖、侧壁、平碹和闸板包括砍砖、侧壁、平碹和闸板(见图见图4-18)5.35.3锡槽结构（掌握）锡槽结构（掌握）1.1.槽底槽底（1 1）槽底要槽底要满足下列要求满足下列要求密实性强，体积变化小，耐冲刷密实性强，体积变化小，耐冲刷热稳定性要好不易开裂，剥落。热稳定性要好不易开裂，剥落。耐火材料强度要高，不浮起，使用寿命耐火材料强度要高，不浮起，使用寿命要长。要长。5.3.25.3.2主体部分主体部分槽底、胸墙、顶盖、钢结构、电加热系统槽底、胸墙、顶盖、钢结构、电加热系统和保护气体系统等组成。和保护气体系统等组成。（2）结构组成）结构组成槽底钢壳、锡槽底砖、侧壁砖槽底钢壳、锡槽底砖、侧壁砖5.
16、35.3锡槽结构（掌握）锡槽结构（掌握）前者前者为为粘土质粘土质。用前者铺槽底时，要求耐火砖的。用前者铺槽底时，要求耐火砖的规格尺寸准确，各面要平整，铺砌时砖缝要准确，规格尺寸准确，各面要平整，铺砌时砖缝要准确，而且每块砖要用铁件与底部钢结构连接固定，以而且每块砖要用铁件与底部钢结构连接固定，以防锡液沿砖缝渗入后造成砖漂浮。防锡液沿砖缝渗入后造成砖漂浮。（3）材质：有）材质：有耐火砖耐火砖和和耐火混凝土耐火混凝土两种。两种。后者后者是一种是一种不定形耐火材料不定形耐火材料，用它作槽底，具有，用它作槽底，具有不需预先煅烧，工艺简单，可预制成构件组装，不需预先煅烧，工艺简单，可预制成构件组装，也可
17、现场成型。国外的锡槽底都使用耐火砖。也可现场成型。国外的锡槽底都使用耐火砖。说明说明在锡槽宽段池壁内侧安装石墨内衬，因不和锡液及玻璃液浸润，在锡槽宽段池壁内侧安装石墨内衬，因不和锡液及玻璃液浸润，使玻璃带不粘边，可减轻氧对锡液的污染。使玻璃带不粘边，可减轻氧对锡液的污染。槽底砖用阶梯形并设有锡沟、挡砖等，可控制锡液槽底砖用阶梯形并设有锡沟、挡砖等，可控制锡液流动，减少锡液的横向温度差，提高玻璃表面的平流动，减少锡液的横向温度差，提高玻璃表面的平整度。整度。5.35.3锡槽结构（掌握）锡槽结构（掌握）2 2胸墙胸墙在顶盖和锡槽侧壁砖之间的墙体。用绝热性能良在顶盖和锡槽侧壁砖之间的墙体。用绝热性能
18、良好的保温材料砌成，其外包铁皮。好的保温材料砌成，其外包铁皮。主要作用主要作用是密是密封锡槽。胸墙的结构上设置有一些孔。封锡槽。胸墙的结构上设置有一些孔。3 3顶盖顶盖大多采用平吊顶全密封结构，顶盖的材质和形状各大多采用平吊顶全密封结构，顶盖的材质和形状各不相同，有耐火砖和耐火混凝土预制件组装的。顶不相同，有耐火砖和耐火混凝土预制件组装的。顶盖上有盖上有钢罩钢罩，电加热元件电加热元件设置在顶盖上，也有些锡设置在顶盖上，也有些锡槽槽保护气体保护气体从顶盖上进入。从顶盖上进入。结构有固定式（将墙体砌在锡槽池壁上，有安装结构有固定式（将墙体砌在锡槽池壁上，有安装和操作孔）；可拆式和操作孔）；可拆式耐
19、火砖结构有蜂窝砖和过桥砖构成的栅格，其内耐火砖结构有蜂窝砖和过桥砖构成的栅格，其内填充不同用途的模块（安装加热元件、测温、无填充不同用途的模块（安装加热元件、测温、无孔栅格），模块之间设有塞缝砖孔栅格），模块之间设有塞缝砖5.35.3锡槽结构（掌握）锡槽结构（掌握）烘烤锡槽；维护和调节各个工艺区的温度；出现烘烤锡槽；维护和调节各个工艺区的温度；出现事故时对锡槽保温。事故时对锡槽保温。电加热元件有三相硅碳棒和铁铬铝电阻丝等。电加热元件有三相硅碳棒和铁铬铝电阻丝等。5 5 钢结构钢结构槽底铁壳：盛装、固定槽耐火构件、防止漏锡槽底铁壳：盛装、固定槽耐火构件、防止漏锡和加强锡槽密封。其座在锡槽的主梁、
20、和加强锡槽密封。其座在锡槽的主梁、次梁和联梁上，并与之点焊成一体。次梁和联梁上，并与之点焊成一体。顶盖钢罩：吊挂顶盖耐火构件。其钢罩吊挂在顶盖钢罩：吊挂顶盖耐火构件。其钢罩吊挂在用工字钢或槽钢制作的纵横梁上。用工字钢或槽钢制作的纵横梁上。4 4 电热元件电热元件用来支承或吊挂锡槽耐火构件的。用来支承或吊挂锡槽耐火构件的。支撑钢结构支撑钢结构槽底钢结构槽底钢结构顶盖钢结构顶盖钢结构5.35.3锡槽结构（掌握）锡槽结构（掌握）铁壳和钢罩壁：有加强筋，分段制作对装，铁壳和钢罩壁：有加强筋，分段制作对装，总长与槽体相同。总长与槽体相同。6 6 锡槽中的分隔装置锡槽中的分隔装置空间分隔空间分隔固定式分隔
21、墙：制作顶盖时已固定位置固定式分隔墙：制作顶盖时已固定位置活动式分隔墙：吊挂在锡槽空间，上下活动式分隔墙：吊挂在锡槽空间，上下位置可根据操作要求调节，以便改变隔位置可根据操作要求调节，以便改变隔墙与锡液的间距。墙与锡液的间距。锡液分隔：锡液分隔：设置挡坎或挡坝（设置挡坎或挡坝（控制锡液对流，不控制锡液对流，不致使玻璃因锡液对流而产生缺限致使玻璃因锡液对流而产生缺限）作用：是锡槽的温度分区和不同温度区域内气作用：是锡槽的温度分区和不同温度区域内气体成分的控制。体成分的控制。5.35.3锡槽结构（掌握）锡槽结构（掌握）7 7保护气体系统保护气体系统通入锡槽方式通入锡槽方式密封罩进气密封罩进气胸墙进
22、气胸墙进气分三路通入锡槽分三路通入锡槽入口入口出口出口中部中部H2:8%-10%H2:5%-6%N2制备：空气冷却为液态，再蒸发分离制备：空气冷却为液态，再蒸发分离出氮气出氮气H2制备：电解水或氨分解制备：电解水或氨分解处理配气室处理配气室5.35.3锡槽结构（掌握）锡槽结构（掌握）5.3.25.3.2出口端出口端锡槽末端与退火窑之间的一段热工设施，也称锡槽末端与退火窑之间的一段热工设施，也称过渡辊台。过渡辊台。1.可调辊道：可调辊道：(过渡辊过渡辊)组成组成：可调辊道、密封罩顶盖、挡帘、擦锡装：可调辊道、密封罩顶盖、挡帘、擦锡装置、气封装置等。图置、气封装置等。图2.49作用作用将玻璃带脱离
23、锡液面并产生将玻璃带脱离锡液面并产生“爬坡爬坡”离开锡离开锡槽槽牵引玻璃带前进牵引玻璃带前进结构决定锡槽的气密性能结构决定锡槽的气密性能5.35.3锡槽结构（掌握）锡槽结构（掌握）注注：过渡辊可上下调节，其范围约为：过渡辊可上下调节，其范围约为40mm左右左右2.挡帘：在过渡辊台的辊子上设有挡帘：在过渡辊台的辊子上设有4-5道。道。作用作用：增加保护气体的出口压力，阻止外界空气：增加保护气体的出口压力，阻止外界空气进入锡槽。进入锡槽。3.分隔装置：设在过渡辊台的下部。分隔主要是密分隔装置：设在过渡辊台的下部。分隔主要是密封作用。封作用。4.地坑：设在过渡辊台下部，以贮存碎玻璃。地坑：设在过渡辊台下部，以贮存碎玻璃。5.35.3锡槽结构（掌握）锡槽结构（掌握）5 作业制度作业制度作业作业1.锡槽的作业制度包括哪些项目？锡槽的作业制度包括哪些项目？2.简要叙述簿玻璃和厚玻璃的温度制度？简要叙述簿玻璃和厚玻璃的温度制度？3.锡槽为何要控制气氛制度？锡槽为何要控制气氛制度？4.压力制度对浮法生产有何作用？影响其因素压力制度对浮法生产有何作用？影响其因素有哪些？有哪些？5.锡液液面位置和锡液深度如何控制？锡液液面位置和锡液深度如何控制？
免费区
