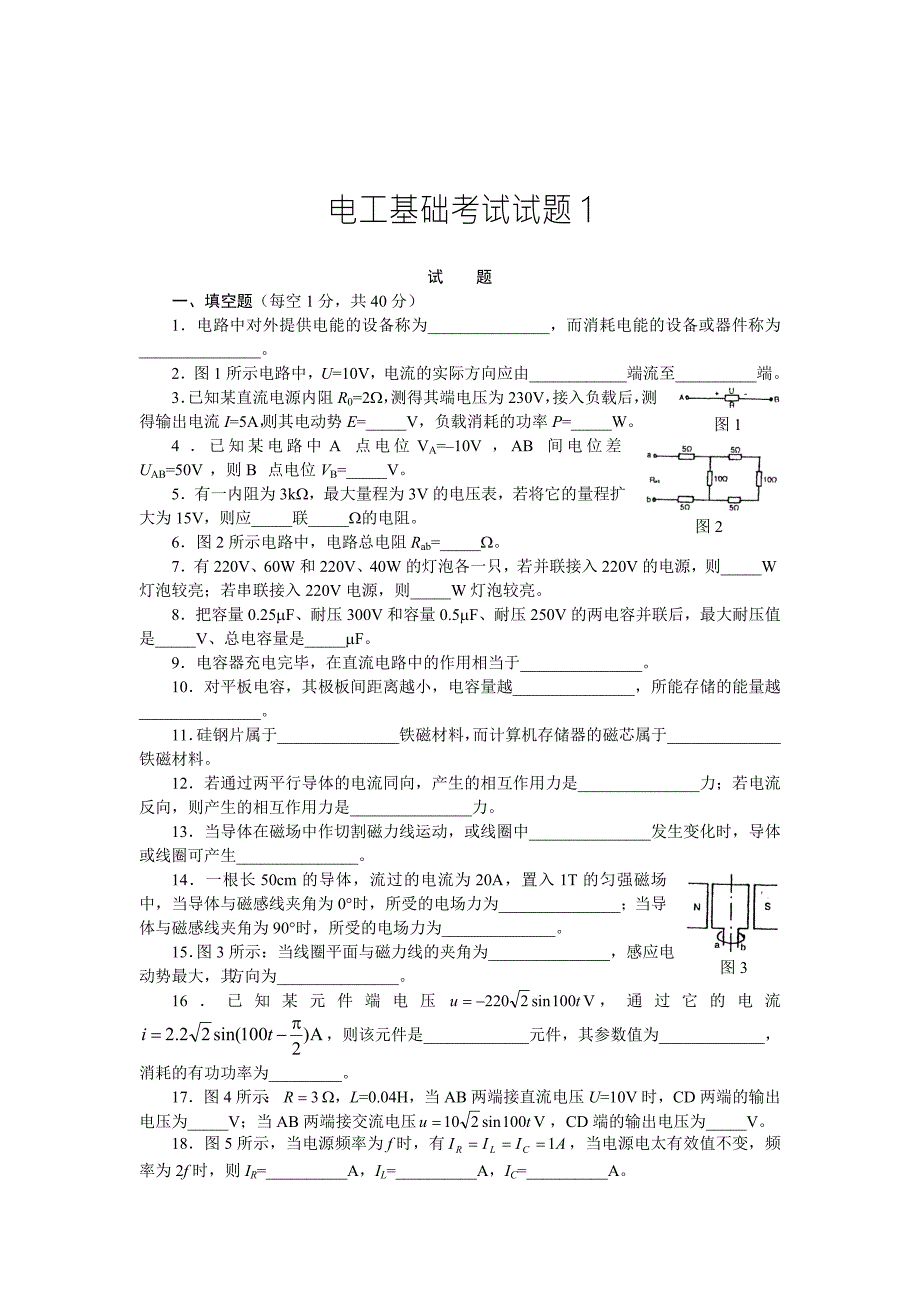

1、电工基础考试试题1试 题一、填空题（每空1分，共40分）1电路中对外提供电能的设备称为_，而消耗电能的设备或器件称为_。图12图1所示电路中，U=10V，电流的实际方向应由_端流至_端。3已知某直流电源内阻R0=2W，测得其端电压为230V，接入负载后，测得输出电流I=5A，则其电动势E=_V，负载消耗的功率P=_W。图24已知某电路中A点电位VA=10V，AB间电位差UAB=50V，则B点电位VB=_V。5有一内阻为3kW，最大量程为3V的电压表，若将它的量程扩大为15V，则应_联_W的电阻。6图2所示电路中，电路总电阻Rab=_W。7有220V、60W和220V、40W的灯泡各一只，若并联

2、接入220V的电源，则_W灯泡较亮；若串联接入220V电源，则_W灯泡较亮。8把容量0.25mF、耐压300V和容量0.5mF、耐压250V的两电容并联后，最大耐压值是_V、总电容量是_mF。9电容器充电完毕，在直流电路中的作用相当于_。10对平板电容，其极板间距离越小，电容量越_，所能存储的能量越_。11硅钢片属于_铁磁材料，而计算机存储器的磁芯属于_铁磁材料。12若通过两平行导体的电流同向，产生的相互作用力是_力；若电流反向，则产生的相互作用力是_力。13当导体在磁场中作切割磁力线运动，或线圈中_发生变化时，导体或线圈可产生_。14一根长50cm的导体，流过的电流为20A，置入1T的匀强磁

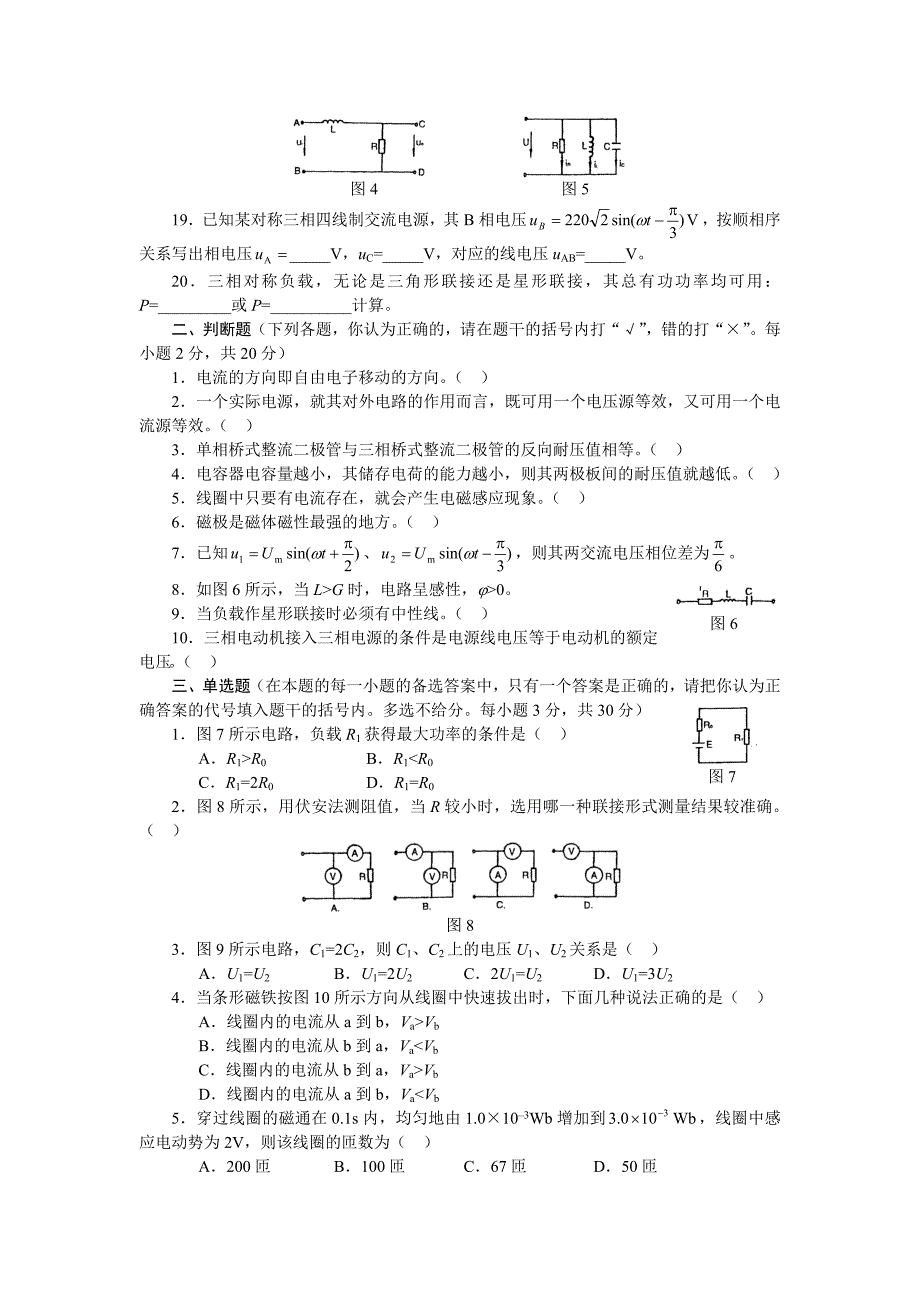

3、场中，当导体与磁感线夹角为0时，所受的电场力为_；当导体与磁感线夹角为90时，所受的电场力为_。图315图3所示：当线圈平面与磁力线的夹角为_，感应电动势最大，其方向为_。16已知某元件端电压，通过它的电流，则该元件是_元件，其参数值为_，消耗的有功功率为_。17图4所示：W，L=0.04H，当AB两端接直流电压U=10V时，CD两端的输出电压为_V；当AB两端接交流电压，CD端的输出电压为_V。18图5所示，当电源频率为f时，有，当电源电太有效值不变，频率为2f时，则IR=_A，IL=_A，IC=_A。图4 图519已知某对称三相四线制交流电源，其B相电压，按顺相序关系写出相电压_V，uC=

4、V，对应的线电压uAB=_V。20三相对称负载，无论是三角形联接还是星形联接，其总有功功率均可用：P=_或P=_计算。二、判断题（下列各题，你认为正确的，请在题干的括号内打“”，错的打“”。每小题2分，共20分）1电流的方向即自由电子移动的方向。（ ）2一个实际电源，就其对外电路的作用而言，既可用一个电压源等效，又可用一个电流源等效。（ ）3单相桥式整流二极管与三相桥式整流二极管的反向耐压值相等。（ ）4电容器电容量越小，其储存电荷的能力越小，则其两极板间的耐压值就越低。（ ）5线圈中只要有电流存在，就会产生电磁感应现象。（ ）6磁极是磁体磁性最强的地方。（ ）7已知、，则其两交流电压相位差

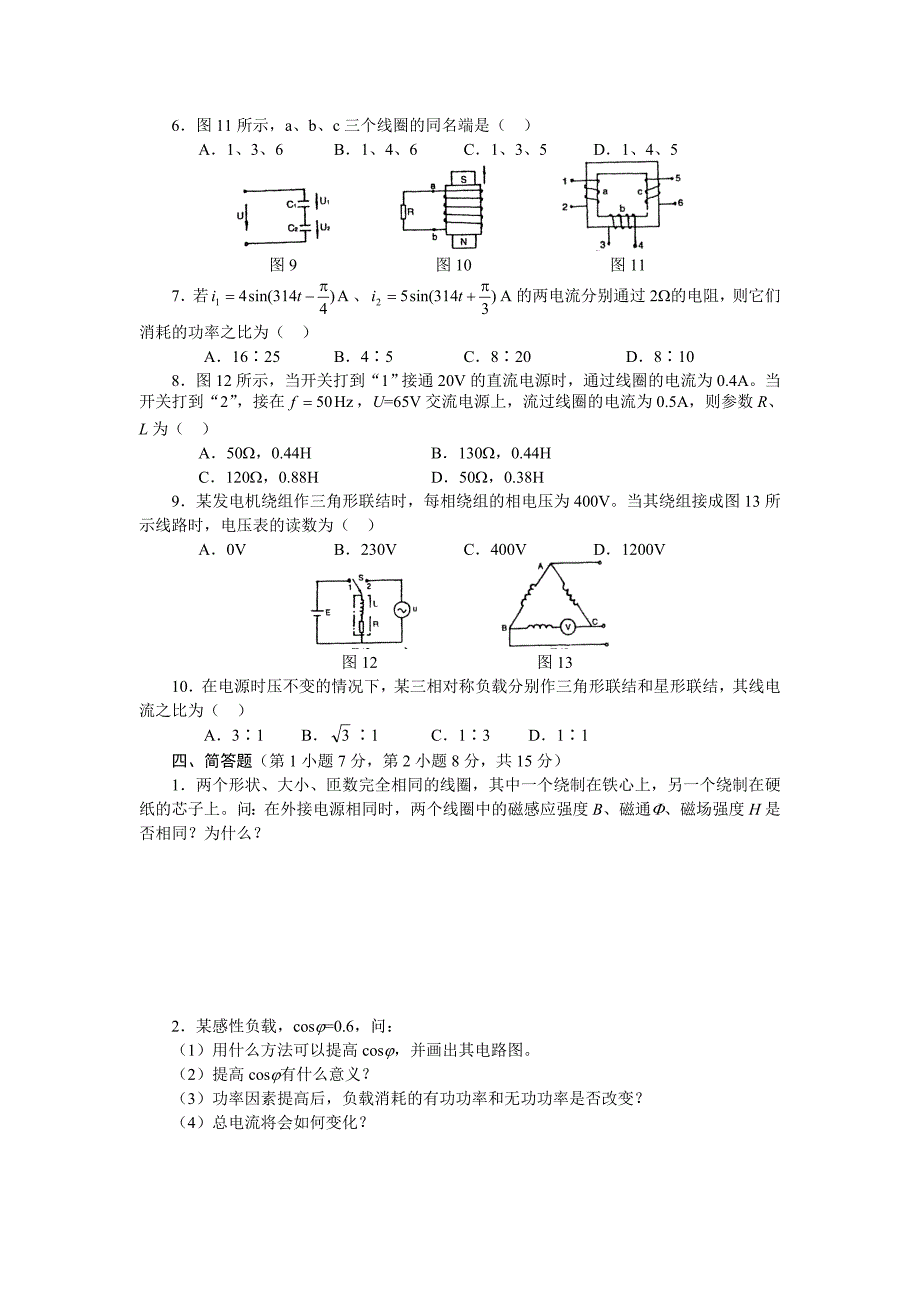

5、为。图68如图6所示，当LG时，电路呈感性，j0。9当负载作星形联接时必须有中性线。（ ）10三相电动机接入三相电源的条件是电源线电压等于电动机的额定电压。（ ）图7三、单选题（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的代号填入题干的括号内。多选不给分。每小题3分，共30分）1图7所示电路，负载R1获得最大功率的条件是（ ）AR1R0BR1VbB线圈内的电流从b到a，VaVbD线圈内的电流从a到b，VaXCBXCXLCDw=314rad/s图96图9所示电路，S闭合时Uod=（ ）A5.5VB0.5VC5.5VD6V7两正弦电流，则：两者的相位差为（ ）A75B1

6、5C75D无法确定8一般所说的安全电压是指_以下。（ ）A220VB36VC12VD380V9通常所说的动力电电压为380V是指它的（ ）A最大值B平均值C有效值D瞬时值10对称三相负载做三角形联结时，其线电流是相电流_倍。A3BCD1三、判断题（共10小题，每题2分，共20分，错的在括号内打“”，对的在括号内打“”）1电路中电压的高低是绝对的，与参考点选择无关；而电位的高低则是相对的，与参考点选择有关。（ ）2习惯上规定负电荷运动的方向为电流的正方向。（ ）3电路中常采用串联电阻的方法来达到限流和分压的目的。（ ）4电容器和线圈均是储能元件，电容器是用来储存磁场能量，线圈则是用来储存电场能量

7、的。（ ）5根据公式C=Q/U，如果电容器不带电，即Q=0，则电容C=0，因此，电容器也就没有了电容。（ ）6对称三相负载不论作星形联结还是三角形联结，总是功功率相等。（ ）7只有同频率正弦量，才能借助于旋转矢量进行运算求解。（ ）8交流电器设备铭牌上所标的电流、电压值，皆指交流电的有效值。（ ）9在直流并联电路中，总电流必大于各支路电视，但在交流并联电路中却有可能出现总电流小于支路电流的情况。10三相负载作星形联结时，必须要有中性线。四、作图题（共2小题，每题5分，共10分）1正弦电压的解析式为V，作出其波形图。2作出图10所示电路的电压相量图。UAB，UBC，UCA为一组对称三相电压源。图

8、10 五、计算题（共5小题，每题10分，共50分）1求ab两端的等效电阻。图11 图122如图13所示，已知直流电源E=60V，总电流I=150mA，电阻R1=1200W，求两个电阻中所通过的电流I1和I2及两个电阻消耗的功率。图13 3如图14所示部分电路，求I2=？Uab=？Ubc=？Uca=？图14 4如图15所示，感性对称负载接成三角形，已知对称三相电源电压UL=220V，电流表读数IL=17.3A，三相功率P=4.5kW，试求：每相负载的电阻和感抗。图15 5图16所示电路中，直流电压源电压US=12V，R1=4W，R2=8W，L=1H，电路原已稳定，试用三要素法求换路后的i(t)图

9、16 参 考 答 案3一、1电源内阻为零 2U=0 330，吸收 412 510，2，上正下负 63 7Q=I2Rt 812 90.1，50 10 11 12(110，110)二、1C 2C 3A 4B 5C 6C 7B 8B 9C 10B三、1 2 3 4 5 6 7 8 9 10四、12五、1解WRab=R1+R8+R5/R2+R6/R3+R7/R4=4.5W2解：I=I1+I2 I2=100mA PR1=EI1=3W PR2=EI2=6W3解：由KCL得 I1+I2+I3=0 I2=1A Vab=R1I1R3I3=25V由KVL得 Vbc= R3I3 R2I2 = 20V Vca=R2I

10、2R1I1= 5V4解：三相负载是对称感性负载Ic=17.3A Ic=10AUc=Vc=220V，每相 由Pc=I2R得W由得|Z|=22W由Z=R+jX2 得：W5解：t0 t = 由三要素法得：i(t)=iU(t)=3+(13)=32e4tA(t0)试 题4一、填空题（每小格2分，共30分）1长1000m，截面积为0.1mm的铜导线（，）在100时的电阻值为_W。2图1-2中，设0点为参考点，Vc=2.5V，Vb=4.5V，电阻R1=R2=R3，则电位Va=_V，电压Uba=_V。3图1-3中，R1=2W，R2=4W，R3=5W，R4=3W，则Rab=_W。图1-2 图1-34已知某负载两

11、端电压V，电流A，则U=_V，I=_A，负载复阻抗Z=_W。5在图1-5中，交流电流i1的有效值为3A，i2的有效值为4A，则总电流i的有效值I=_A。6在图1-6中，开关K断开前，电路处于稳态，则当t=0时开关K断开，电路的时间常数_s。图1-5 图1-67将某一电感性负载接在f=50Hz的交流电源上，已知U=100V，j = 10A，消耗功率P=600W，则电路的功率因数cosj=_，负载电阻R=_W，电感L=_H。8在串联谐振电路中，已知信号源电压的有效值E=1V，频率f=1MHz，调节电容器C使用电路达到谐振，此时电流I0=100mA，电容器端电压Ue=100V，则电路元件参数R=_W

12、L=_mH，C=_pF。二、选择题（每题正确答案仅一个，将其序号填入括号内，每小题5分，共30分）图2-11在图2-1中，R1阻减小时，则：（ ）A电压源E产生的电功率将减小B电压源E产生的电功率将增大C电压源E消耗的电功率将减小D电压源E消耗的电功率将增大图2-22在图2-2中，若正弦交流电压u的有效值保持不变，而频率由高变低时，各白炽灯（纯电阻性）亮度的变化规律是（ ）A各灯亮度均不变B灯1变暗，灯2亮度不变，灯3变亮C灯1变亮，灯2亮度不变，灯3变暗D灯1、灯2变亮，灯3变暗。3如图2-3所示，设开关K断开前电路已处于稳态，则K断开后初始瞬间（ ）图2-3Auc(0+)=4V，i1(0

13、)=1A，i(0+)=1ABuc(0+)=6V，i1(0+)=0，i(0+)=0Cuc(0+)=0，i1(0+)=3A，ic(0+)=3ADuc(0+)=2V，i1(0+)=2A，ic(0+)=2A4三相异步电动机在一定负载转矩下运行时，如果电源电压降低，则（ ）A电动机转矩不变，转速下降，电流增大B电动机转矩下降，转速上升，电流减小C电动机转矩下降，转速下降，电流减小D电动机转矩不变，转速上升，电流增大5有一直流心线圈，工作在磁化曲线的直线段，若保持电源电压不变，铁心不变，线圈电阻不变，仅使线圈匝数加倍，则（ ）A电流变小，铜损变小，磁感应强度B变小B电流不变，铜损不变，磁感应强度B变小C

14、电流不变，铜损不变，磁感应强度B加倍D电流变小，铜损变小，磁感应强度B变大。6在负载对称的三角形联结的三相电路中（ ）A线电压是相电压的倍，线电流等于相电流B线电压是相电压的倍，线电流是相电流的倍C线电压等于相电压，线电流等于相电流D线电压等于相电压，线电流是相电流的倍三、判断题（对者打“”，错者打“”，每小题3分，共30分）1欧姆定律具有普通必，它不仅适用于线性电路，也适用于非线性电路。（ ）2电容量不相等的电容器串联后接到电源上，每只电容器分配到的电压与它本身的电容量成反比。（ ）3“220V，40W”的灯泡接到110V的电压上时，消耗的功率是20W。（ ）4RLC并联谐振电路中，电感与电

15、容的电流相等，并为总电流的Q倍。（ ）5交流电路中，电感线圈的感抗XL等于两端所加交流电压的瞬时值uL与流过它的电流瞬时值iL之比。（ ）6由于正弦电压和电流均可用相量表示，所以复阻抗也可用相量表示。（ ）7运行中的电压互感器在拆下检修前，可将次级绕组短路。（ ）8电动机铭牌上的额定功率是指轴上输出的机械功率。（ ）9互感系数决定于两线圈的自感系统及耦合系数。（ ）10非正弦周期电路中的平均功率等于恒定分量和各正弦谐波分量的平均功率之和。（ ）四、问答题（共9分）如图4-1所示，闭合线圈abcd在铁心A、B间绕OO叫、轴作顺时针方向转动，试在图中标出：（1）铁心A、B两端，哪端是N极，哪端是S

16、极；（2）线圈abcd的感生电流方向；（3）磁场对线圈abcd的作用力方向。图4-1 五、计算题（共51分）1试用电压源与电流源等效变换的方法计算图5-1中流过4.5W电阻中的电流I。（要有化简过程）图5-1 2试用戴维宁定理计算图5-2中流过R4电阻的电流I4。（要画出等效电路图）图5-2 3图5-3是一移相电路，如果C=0.01mF，输入电压，今欲使输出电压u2在相位上前移60，问应配多大的电阻R？此时输出电压的有效值U2等于多少？要求画出相量图进行分析计算。图5-3 4在图5-4中，已知U=220V，R1=10W，x1=，R2=20W，设U为参考相量，即U=2200V，试求各电流相量I1

17、I2、I和平均功率P。图5-4 5在线电压为380V的三相电源上，接两组纯电阻性对称负载，如图5-5所示，设UAB=3800V为参考相量，试求IAY、IA、IA、IB、IC。参 考 答 案4一、1231本小题主要考查电阻定律公式及电阻温度系数概念。W(W)22，6.5本小题主要考查电位与电压的概念。，3本小题主要考查电阻串并简化法求等效电阻。 47.0760，3.5430，290本小题主要考查正弦交流电压、电流瞬时值与有效值之间转换关系以及复阻抗计算公式。；负载复阻抗；55本小题主要考查RL并联电路，I，I1，I2之间关系相量图（见右上图）。6本小题主要考查时间常数中R的含义。应当注意一阶电

18、路中时间常数t中电阻R，是指稳态情况下，从储能元件（电容）两端断开后电路其余部分输入电阻，故R=R1+R2=5W，即t=RC=（S），70.6，6，0.025本小题主要考查RL串联电路时电流、电压、复阻抗等公式应用。 （W） （W） (H)810，159，159本小题主要考查RLC串联谐振电路基本特征及有关电路品质因数等计算公式应用。 (W)二、1B本题主要考查恒流源特性及有关功率的概念。由于恒流源有输出恒定不变的电流特性，故电路等效化简时可将R2视为短路，并将电流源转化电压源，如左下图。R1 PE输出=IE，故选择B答案。2B本小题主要考查RL、RC串联电路、纯电阻电路特性比较。设三灯泡电阻

19、均为R。则（1）灯泡2。（不变）（不变）灯泡2亮度不变。（2）灯泡1。f，XC，I1灯泡1变暗。（3）灯泡3。f，XL，I3灯泡3变亮。故选择B答案。3A本题主要考查一阶RC电路时刻换路时初始值的计算。电路时，因电路稳定，电容相当于开路，由欧姆定律，(V)，因电容电压在换前后不能突变，故；时， 故选择A答案4A本小题主要考查三相异步电动机人为机械特性曲线特性。易知选择答案A。5C本小题主要考查磁路基本概念及磁路欧姆定律应用。，U不变，R不变I不变，I2R（铜损）不变。，Km不变，I不变 由磁路欧姆定律知：在其他条件不变情况下，F与N（匝数）成正比。又（S不变），B与N也成正比，N2N，则B2B

20、故选择答案C6A本小题主要考查三相对称负载星形联结特点。易知，故选择A答案。三、1欧姆定律不适用非线性电路，如二极管伏安特性就不符合欧姆定律。故本题打“”。2由串联电容特点知：，U1U2，即串联联结电容器两端电压与其电容值成反比。故本题说法是正确的。3 即本题结构是不正确的。4由RLC并联电路知：，因而当时，与XC电压电流同相，电路呈电阻性，故电路发生并联谐振；此时。即本题结论正确。5因，故本题结论是错误的。6复阻抗表示电压与电流之间大小关系及相位关系，即复阻抗模等于电压与电流之比，幅角为电流与电压的相位差。故复阻抗仅是一个复数计算量，而不是相量，所以本题结论是错误的。7如二次绕组短路，则将产生很大电流，可能烧坏变压器。故本题结论是错误的。8电动机铭牌上的额定功率是指在额定运行情况下（定子加额定电压，轴上带额定机械负载）电动机轴上输出机械功率，其他情况下产生功率不能称为额定功率。故本题说法是错误的。9由互感系数定义如：，K为耦合系数，当K=0，两线圈不存在互感，当K=1时，两线圈产生互感最大。故本
