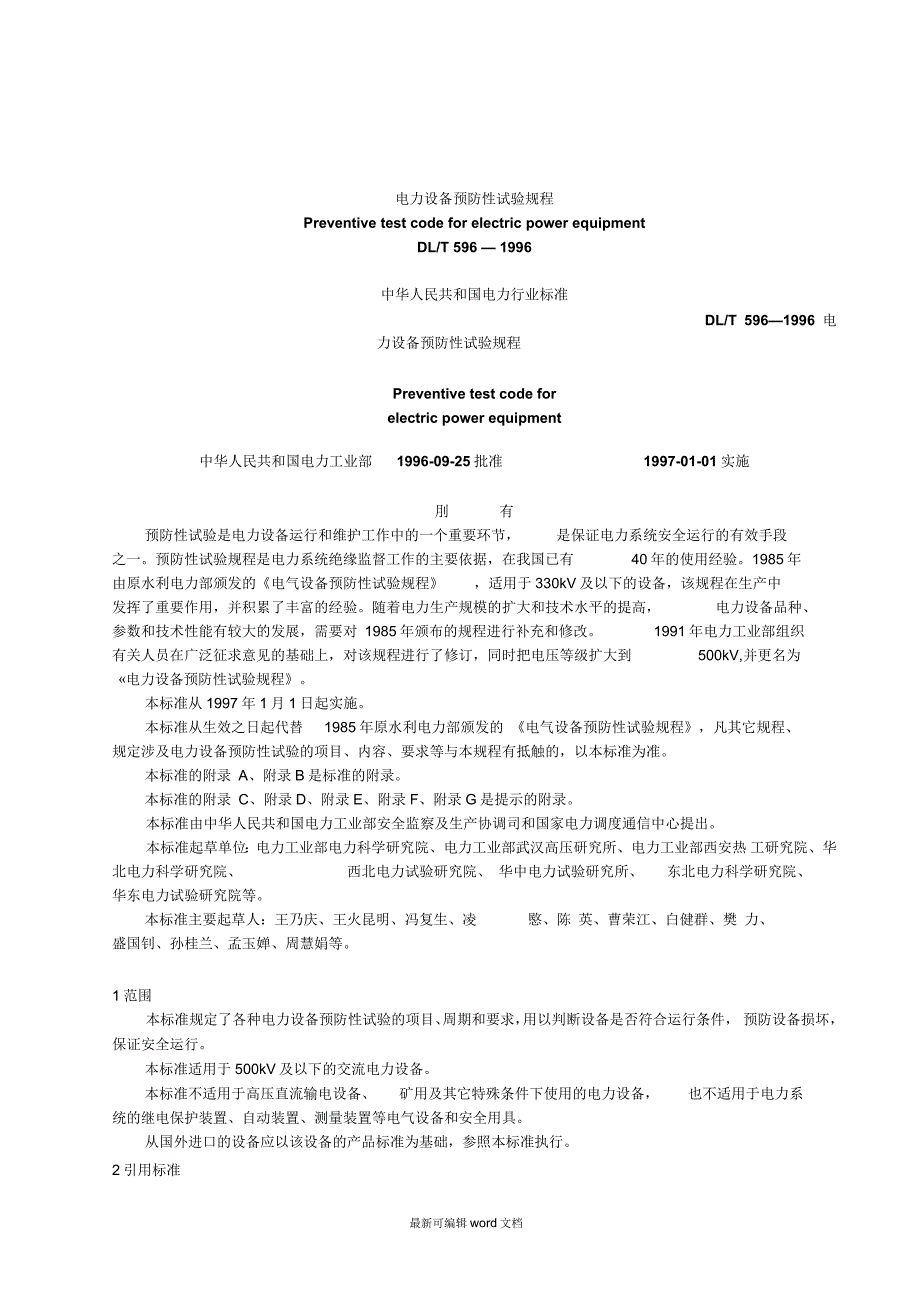

1、电力设备预防性试验规程Preventive test code for electric power equipmentDL/T 596 1996中华人民共和国电力行业标准DL/T 5961996 电力设备预防性试验规程Preventive test code forelectric power equipment中华人民共和国电力工业部1996-09-25批准1997-01-01实施刖有预防性试验是电力设备运行和维护工作中的一个重要环节,是保证电力系统安全运行的有效手段之一。预防性试验规程是电力系统绝缘监督工作的主要依据,在我国已有40年的使用经验。1985年由原水利电力部颁发的电气设备预防

2、性试验规程,适用于330kV及以下的设备,该规程在生产中发挥了重要作用,并积累了丰富的经验。随着电力生产规模的扩大和技术水平的提高,电力设备品种、参数和技术性能有较大的发展,需要对 1985年颁布的规程进行补充和修改。1991年电力工业部组织有关人员在广泛征求意见的基础上,对该规程进行了修订,同时把电压等级扩大到500kV,并更名为电力设备预防性试验规程。本标准从1997年1月1日起实施。本标准从生效之日起代替1985年原水利电力部颁发的 电气设备预防性试验规程,凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的,以本标准为准。本标准的附录 A、附录B是标准的附录。本标

3、准的附录 C、附录D、附录E、附录F、附录G是提示的附录。本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。本标准起草单位:电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热 工研究院、华北电力科学研究院、西北电力试验研究院、 华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。本标准主要起草人:王乃庆、王火昆明、冯复生、凌愍、陈 英、曹荣江、白健群、樊 力、盛国钊、孙桂兰、孟玉婵、周慧娟等。1范围本标准规定了各种电力设备预防性试验的项目、周期和要求,用以判断设备是否符合运行条件, 预防设备损坏,保证安全运行。本标准适用于500kV及以

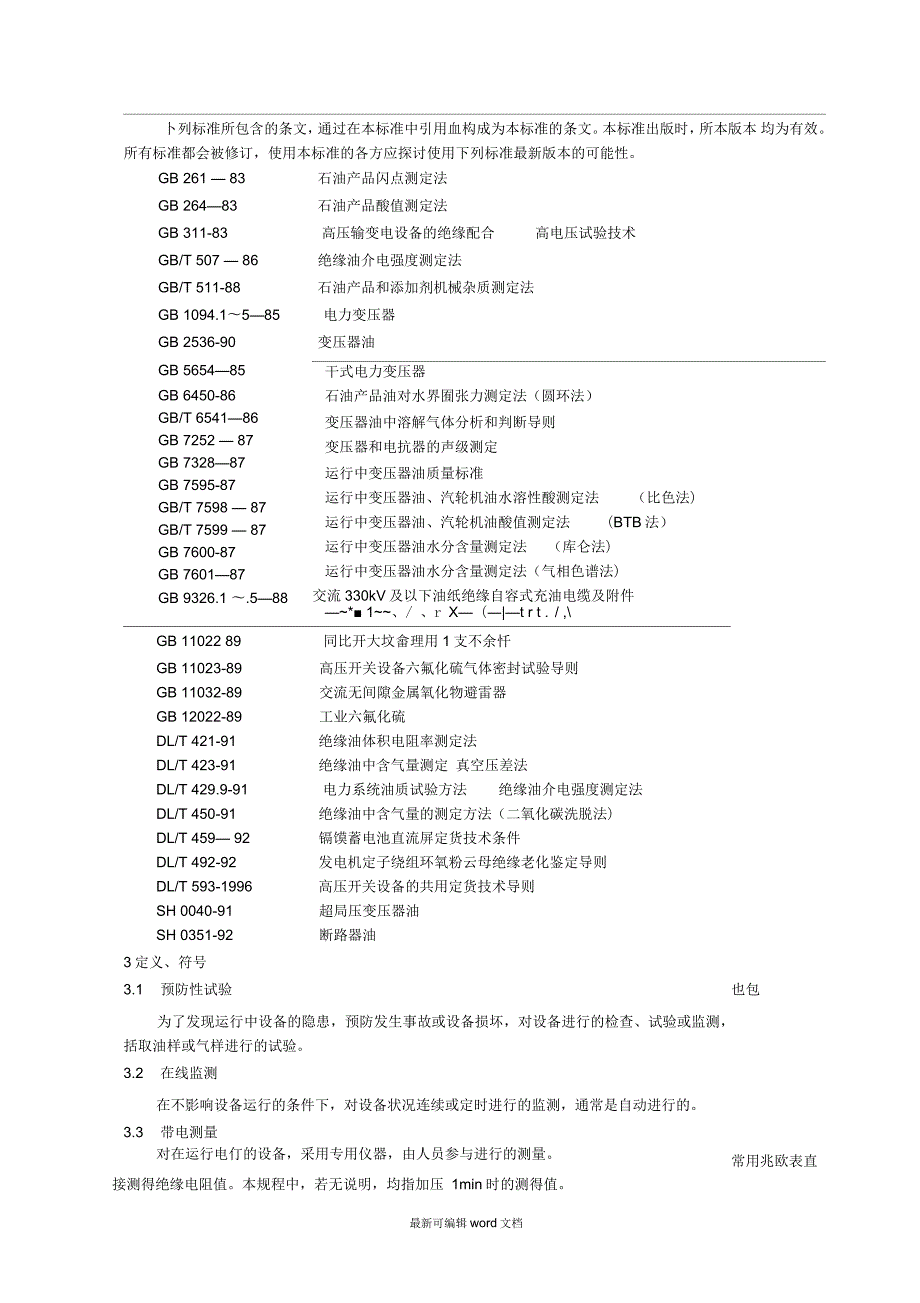

4、下的交流电力设备。本标准不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备,也不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。从国外进口的设备应以该设备的产品标准为基础,参照本标准执行。2引用标准卜列标准所包含的条文,通过在本标准中引用血构成为本标准的条文。本标准出版时,所本版本 均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 261 83石油产品闪点测定法GB 26483石油产品酸值测定法GB 311-83高压输变电设备的绝缘配合高电压试验技术GB/T 507 86绝缘油介电强度测定法GB/T 511-88石油产品和添

5、加剂机械杂质测定法GB 1094.1585电力变压器GB 2536-90变压器油GB 5583-85互感器局部放电测量z-x c 一 八一/ C 一、,+ 八H /旧 上,r- 1PH Xr-r r. A业心 A rT.,口 +-r- rm 业心 土rt Z-X- -rrt U-t r/rt AZ-t、而。目GB 565485GB 6450-86GB/T 654186GB 7252 87GB 732887GB 7595-87GB/T 7598 87GB/T 7599 87GB 7600-87GB 760187GB 9326.1 .588干式电力变压器石油产品油对水界囿张力测定法(圆环法)变压器

6、油中溶解气体分析和判断导则变压器和电抗器的声级测定运行中变压器油质量标准运行中变压器油、汽轮机油水溶性酸测定法(比色法)运行中变压器油、汽轮机油酸值测定法(BTB法)运行中变压器油水分含量测定法(库仑法)运行中变压器油水分含量测定法(气相色谱法)交流330kV及以下油纸绝缘自容式充油电缆及附件* 1、/ 、r X(|t r t ./ ,GB 11022 89同比开大坟畲理用1支不余忏GB 11023-89高压开关设备六氟化硫气体密封试验导则GB 11032-89交流无间隙金属氧化物避雷器GB 12022-89工业六氟化硫DL/T 421-91绝缘油体积电阻率测定法DL/T 423-91绝缘油中

7、含气量测定 真空压差法DL/T 429.9-91电力系统油质试验方法绝缘油介电强度测定法DL/T 450-91绝缘油中含气量的测定方法(二氧化碳洗脱法)DL/T 459 92镉馍蓄电池直流屏定货技术条件DL/T 492-92发电机定子绕组环氧粉云母绝缘老化鉴定导则DL/T 593-1996高压开关设备的共用定货技术导则SH 0040-91超局压变压器油SH 0351-92断路器油3定义、符号3.1 预防性试验为了发现运行中设备的隐患,预防发生事故或设备损坏,对设备进行的检查、试验或监测, 括取油样或气样进行的试验。3.2 在线监测在不影响设备运行的条件下,对设备状况连续或定时进行的监测,通常是

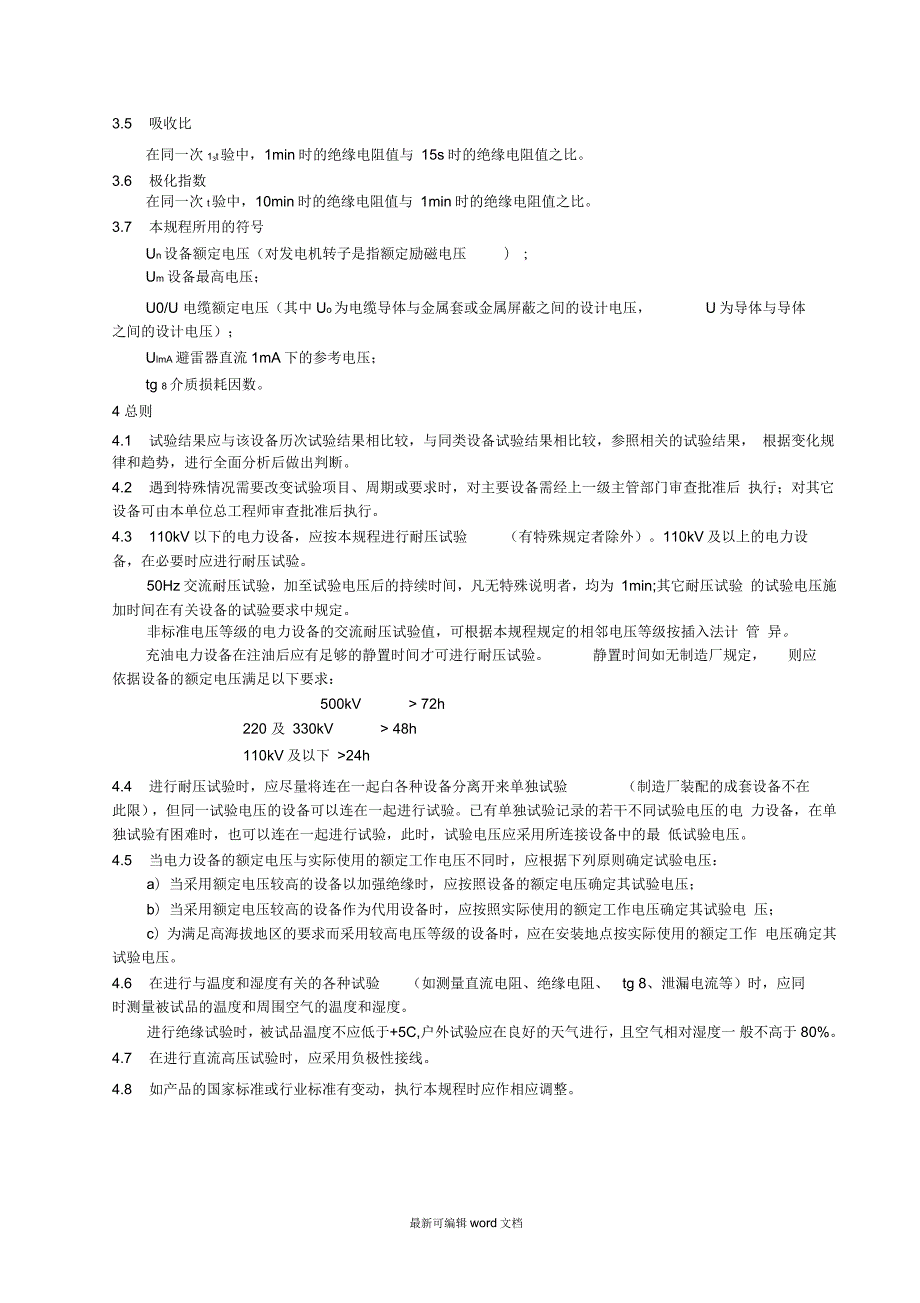

8、自动进行的。3.3 带电测量对在运行电仃的设备,采用专用仪器,由人员参与进行的测量。3.4 绝缘电阻在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。也包常用兆欧表直接测得绝缘电阻值。本规程中,若无说明,均指加压 1min时的测得值。3.5 吸收比在同一次13t验中,1min时的绝缘电阻值与 15s时的绝缘电阻值之比。3.6 极化指数在同一次t验中,10min时的绝缘电阻值与 1min时的绝缘电阻值之比。3.7 本规程所用的符号Un设备额定电压(对发电机转子是指额定励磁电压);Um 设备最高电压;U0/U 电缆额定电压(其中Uo为电缆导体与金属套或金属屏蔽之间的设计电压,

9、U为导体与导体之间的设计电压);UlmA 避雷器直流1mA下的参考电压;tg 8 介质损耗因数。4 总则4.1 试验结果应与该设备历次试验结果相比较,与同类设备试验结果相比较,参照相关的试验结果, 根据变化规律和趋势,进行全面分析后做出判断。4.2 遇到特殊情况需要改变试验项目、周期或要求时,对主要设备需经上一级主管部门审查批准后 执行;对其它设备可由本单位总工程师审查批准后执行。4.3 110kV以下的电力设备,应按本规程进行耐压试验(有特殊规定者除外)。110kV及以上的电力设备,在必要时应进行耐压试验。50Hz交流耐压试验,加至试验电压后的持续时间,凡无特殊说明者,均为 1min;其它耐

10、压试验 的试验电压施加时间在有关设备的试验要求中规定。非标准电压等级的电力设备的交流耐压试验值,可根据本规程规定的相邻电压等级按插入法计 管 异。充油电力设备在注油后应有足够的静置时间才可进行耐压试验。静置时间如无制造厂规定,则应依据设备的额定电压满足以下要求:500kV 72h220 及 330kV 48h110kV及以下 24h4.4 进行耐压试验时,应尽量将连在一起白各种设备分离开来单独试验(制造厂装配的成套设备不在此限),但同一试验电压的设备可以连在一起进行试验。已有单独试验记录的若干不同试验电压的电 力设备,在单独试验有困难时,也可以连在一起进行试验,此时,试验电压应采用所连接设备中

11、的最 低试验电压。4.5 当电力设备的额定电压与实际使用的额定工作电压不同时,应根据下列原则确定试验电压:a)当采用额定电压较高的设备以加强绝缘时,应按照设备的额定电压确定其试验电压;b)当采用额定电压较高的设备作为代用设备时,应按照实际使用的额定工作电压确定其试验电 压;c)为满足高海拔地区的要求而采用较高电压等级的设备时,应在安装地点按实际使用的额定工作 电压确定其试验电压。4.6 在进行与温度和湿度有关的各种试验(如测量直流电阻、绝缘电阻、tg 8、泄漏电流等)时,应同时测量被试品的温度和周围空气的温度和湿度。进行绝缘试验时,被试品温度不应低于+5C,户外试验应在良好的天气进行,且空气相

12、对湿度一 般不高于80%。4.7 在进行直流高压试验时,应采用负极性接线。4.8 如产品的国家标准或行业标准有变动,执行本规程时应作相应调整。4.9 如经实用考核证明利用带电测量和在线监测技术能达到停电试验的效果,经批准可以不做停电 试验或适当延长周期。4.10 执行本规程时,可根据具体情况制定本地区或本单位的实施规程。5旋转电机5.1 同步发电机和调相机5.1.1 容量为6000kW及以上的同步发电机的试验项目、周期和要求见表1, 6000kW以下者可参照执行。表1容量为6000kW及以上的同步发电机的试验项目、周期和要求序号项目周 期要求说明1定子绕组的绝 缘电阻、吸收 比或极化指数1)1

13、年或小修 时2)大修前、后1)绝缘电阻值自行规 定。若在相近试验条件(温 度、湿度)下,绝缘电阻值 降低到历年正常值的1/3以下时,应查明原因2)各相或各分支绝缘电 阻值的差值不应大于最 小值的100%3)吸收比或极化指数: 沥青浸胶及烘卷云母绝 缘吸收比不应小于 1.3或 极化指数不应小于1.5;环氧粉云母绝缘吸收比 不应小于1.6或极化指数 不应小于2.0;水内冷定 子绕组自行规定1)额定电压为1000V以上者,采 用2500V兆欧表,量程一般不低于10000M Q2)水内冷定子绕组用专用兆欧表3)200MW及以上机组推荐测量极化指数2定于绕组的直 流电阻1)大修 时2)出口 短路后汽轮发

14、电机各相 或各 分支的直流电阻值,在校 正了由于引线长度不同 而引起的误差后相互间 差别以及与初次(出厂或 交接时)测量值比较,相差 不得大于最小值的 1.5%(水轮发电机为1%)。 超出要求者,应查明原因1)在冷态卜测量,绕组表面温度 与周围空气温度之差不应大于土3C2)汽轮发电机相间(或分支间)差别及其历年的相对变化大于1%时,应引起注意3定子绕组泄 漏电流和直流 耐压试验1)1年或小修 时2)大修前、后3)更换 绕组后1)试验电压如下:1)应在停机后清除污秽前热状态 下进行。处于备用状态时,可在冷 态卜进行。氢冷发电机应在充氢后 氢纯度为96%以上或排氢后含氧量 在3%以下时进行,严禁在

15、置换过程 中进行试验2)试验电压按每级0.5Un分阶段升高,每阶段停留1min3)不符合2)、3)要求之一者,应尽 可能找出原因并消除,但并非不能 运行4)泄漏电流随电压不成比例显著 增长时,应注意分析5)试验时,微安表应接在高压侧, 并对出线套管表向加以屏敝。水内 冷发电机汇水管有绝缘者,应采用 低压屏蔽法接线;汇水管直接接地 者,应在不通水和引水管吹净条件 下进行试验。冷却水质应透明纯净, 无机械混杂物,导电单在水温20 C时要求:对于开启式水系统不大于 5.0X102 S/m;对于独立的密闭 循环水系统为1.5 X 102科S/m全部更换定子绕组并修好后3.0Un局部更换定子绕组并修好后

16、2.5Un大修前运彳T 20年及以下者2.5Un运彳T 20年以上与架空 线直接连接者2.5Un运彳T 20年以上不与架 空线直接连接者(2.0 2.5)Un小修时和大修后2.0Un2)在规定试验电压 下,各相泄漏电流的差 别不应大于最小值的 100%;最大泄漏电流在 20A以卜者,相间差 值与历次试验结果比 较,不应用显者的变化3)泄漏电流不随时间 的延长而增大4定子绕组交流 耐压试验1)大修刖2)更换 绕组后1)全部更换定子绕组 并修好后的试验电压如 下:1)应在停机后清除污秽前热状态卜 进行。处于备用状态时,可在冷状态 下进行。氢冷发电机试验条件同本表 序号3的说明1)2)水内冷电机一般

17、应在通水的情况 下进行试验,进口机组按厂家规定, 水质要求向本表序号 3说明5)3)有条件时,可采用超低频(0.1Hz)耐压,试验电压峰值为工频试验电压 峰值的1.2倍4)全部或局部更换定子绕组的工2 过程中的试验电压见附录A容量kW 或 kVA额定电压UnV试验 电压V小于1000036以上2 Un+ 1000 但最 低为150010000及以上6000以下2.5 Un6000180002 Un +300018000以上 门协 议2)大修前或局部更换定子绕组并修好后试 验电压为:运行20年及以下者1.5 Un运行20年以上与架空线路直接连接者1.5 Un运行20年以上不与架空线路直接连接 者

18、1.3 1.5) Un5转子绕组的绝 缘电阻1)小修时2)大修 中转子 清扫前、 后1)绝缘电阻值在室温时一般不小于0.5M Q2)水内冷转子绕组绝缘电阻值在室 温时一般不应小于 5k Q1)采用1000V兆欧 表测量。水内冷发电机 用500V及以下兆欧表 或其它测量仪器2)对于300MW以下 的隐极式电机,当定子 绕组已干燥完毕而转 子绕组未干燥完毕,如 果转子绕组的绝缘电 阻值在 75 c时不小于 2kQ ,或在20c时不小于20k Q ,允许投入 运行3)对于300MW 及以 上的隐极式电机,转亍 绕组的绝缘电阻值在1030 C时不小于0.5M Q6转子绕组的直 流电阻大修时与初次(交

19、接或大修)所测结果比较, 其差别一般不超过 2%1)在冷态卜进行测 量2)显极式转子绕组 还应对各磁极线圈间 的连接点进行测量7转子绕组交流 耐压试验1)显极 式转子 大修时 和更换 绕组后2)隐极 式转子 拆卸套 箍后,局 部修理 槽内绝 缘和更 换绕组 后试验电压如下:1)隐极式转子拆卸 套箍只修理端部绝缘 时,可用 2500V兆欧 表测绝缘电阻代替2)隐极式转子若在 端部有铝鞍,则在拆卸 套箍后作绕组对铝鞍 的耐压试验。试验时将 转子绕组与轴连接,在 铝鞍上加电压2000V3)全部更换转子绕 组上2过程中的试验 电压值按制造厂规定显极式和隐极式转子全部 更换绕组并修好后额定 励磁电 压

20、500V 及以下 者 为 10Un,但 不彳氐于 1500V ;500V 以 上者为2 U n +4000V显极式转子大修时及局 部更换绕组并修好后5Un, 但不低于1000V , 不大于2000V隐极式转亍局部修理槽内 绝缘后及局部更换绕组并 修好后5Un, 但不低于1000V , 不大于2000V8发电机和励 磁机的励磁回 路所连接的设 备(不包括发 电机转子和励 磁机电枢)的1)小修时2)大修 时绝缘电阻值/、应低于0.5M Q ,查明原因并消除否则应1)小修时用1000V兆欧表2)大修时用2500V兆欧表绝缘电阻9发电机和励 磁机的励磁回 路所连接的设 备(不包括发 电机转子和励 磁机

21、电枢)的 交流耐压试验大修时试验电压为1kV可用2500V兆欧表测 绝缘电阻代替10定子铁芯试验1)重新 组装或 更换、修 理硅钢 片后2)必要 时1)磁密在仃下齿的最高温升不大于 25K,齿的最大温差不大于 15K,单位 损耗不大于1.3倍参考值,在1.4T下 自行规定2)单位损耗参考值见附录A3)对运行年久的电机自行规定1)在磁密为1T下持 续试验时间为 90min, 在磁密为1.4T下持续 时间为45 min。对 直径较大的水轮发电 机试验时应注意校正 由于磁通密度分布不 均匀所引起的误差2)用红外热像仪测温11发电机组和励 磁机轴承的绝 缘电阻大修时1)汽轮发电机组的轴承不得低于 0.

22、5M Q2)立式水轮发电机组的推力轴承每 一轴瓦不得低于100M ;油槽充油并 顶起转子时,不得低于 0.3M Q3)所有类型的水轮发电机, 凡有绝缘 的导轴承,油槽充油前,每一轴瓦不得 低于100M Q汽轮发电机组的轴 承绝缘,用1000V兆 欧表在安装好油管后 进行测量12灭磁电阻器 (或自同期电 阻器)的直流 电阻大修时与铭牌或最初测得的数据比较,其差别不应超过10%13灭磁开关的并联电阻大修时与初始值比较应无显著差别电阻值应分段测量14转子绕组的交 流阻抗和功率 损耗大修时阻抗和功率损耗值自行规定。 在相同试 验条件下与历年数值比较, 不应后显著 变化1)隐极式转子在膛 外或膛内以及/

23、同转 速卜测量。显极式转子 对每一个转子绕组测 量2)每次试验应在相 同条件、相同电压卜进 行,试验电压峰值不超 过额定励磁电压(显极 式转子自行规定)3)本试验可用动态 匝间短路监测法代替15检温计绝缘电 阻和温度误差 检验大修时1)绝缘电阻值自行规定2)检温计指示值误差不应超过制造厂规定1)用250V及以下的 兆欧表2)检温计除埋入式 外还包括水内冷定于 绕组引水管出水温度 计16定子槽部线圈 防晕层对地电 位必要时不大于10V1)运行中检温元件 电位升高、槽楔松动或 防晕层损坏时测量2)试验时对定子绕 组施加额定交流相电 压值,用高内阻电压表 测量绕组表面对地电 压值3)有条件时可采用

24、 超声法探测槽放电17汽轮发电机定 子绕组引线的 自振频率必要时自振频率小得介于基频或倍频的土10%范围内18定子绕组端部 手包绝缘施加 直流电压测量1)投产后2)汁 次大修 时3)必要 时1)直流试验电压值为 Un2)测试结果一般不大于卜表中的值1)本项试验适用于200 MW 及以上 的国产水氢氢汽轮发 电机2)可在通水条件下 进行试验,以发现定子 接头漏水缺陷3)尽量在投产前进 行,若未进行则投产后 应尽快安排试验手包绝缘引线接头,汽机侧 隔相接头20 科 A;100M Q电阻 上的电 压降值 为 2000V端部接头(包括引水管锥体 绝缘)和过渡引线并联块30 科 A;100M Q 电阻上

25、 的电压 降值为3000V19轴电压大修后1)汽轮发电机的轴承油膜被短路时, 转于两端轴上的电压一般应等于轴承 与机座间的电压2)汽轮发电机大轴对地电压一般小于10V3)水轮发电机不作规定测量时米用高内阻(不 小于100k Q /V) 的交 流电压表20定子绕组绝缘 老化鉴定累计运 行时间 20年以 上且运 行或预见附录A新机投产后A次大 修有条件时可对定子 绕组做试验,取得初始 值防性试 验中绝 缘频繁 击穿时21空载特性曲线1)大修后2)更换 绕组后1)与制造厂(或以前测得的)数据比 较,应在测量误差的范围以内2)在额定转速下的定子电压最高值:a)水轮发电机为1.5 Un(以不超过额定励磁

26、电流为限)b)汽轮发电机为1.3 Un(带变压器时为 1.1Un)3)对于有曲间绝缘的电机取图电压 时持续时间为5min1)无起动电动机的 同步调相机不作此项 试验2)新机交接未进行 本项试验时,应在1年 内做/、带变压器的1.3 Un空载特性曲线试 验;一般性大修时可以 带主变压器试验22三相稳定短路 特性曲线1)更换 绕组后2)必要 时与制造厂出厂(或以前测得的)数据比 较,其差别应在测量误差的范围以内1)无起动电动机的 同步调相机不作此项 试验2)新机交接未进行本项试验时应在1年内做/、带变压器的三 相稳定短路特性曲线 试验23发电机定子开 路时的灭磁时 间常数更换灭 磁开关 后时间常数

27、与出厂试验或更换前相比较 应无明显差异24检查相序改动接 线时应与电网的相序一致25温升试验1)定、转子绕 组更换 后2)冷却 系统改 进后3)A次大修 刖4)必要时应符合制造厂规定如对埋入式温度计 测量值有怀疑时,用带 电测平均温度的方法 进行校核5.1.2 各类试验项目:定期试验项目见表1中序号1、3。大修前试验项目见表 1中序号1、3、4。大修时试验项目见表 1中序号2、5、6、8、9、11、12、13、14、15、18。大修后试验项目见表 1中序号1、3、19、21。5.1.3 有关定子绕组干燥问题的规定。5.1.3.1 发电机和同步调相机大修中更换绕组时,容量为10MW(MV A)以

28、上的定子绕组绝缘状况应满足下列条件,而容量为 10MW(MV A)及以下时满足下列条件之一者,可以不经干燥投入运行:a)沥青浸胶及烘卷云母绝缘分相测得的吸收比不小于1.3或极化指数不小于1.5,对于环氧粉云母绝缘吸收比不小于1.6或极化指数不小于 2.0。水内冷发电机的吸收比和极化指数自行规定。b)在40c时三相绕组并联对地绝缘电阻值不小于(Un+1)M (取Un的千伏数,下同),分相试验时,不小于2(Un+1)M Qo若定子绕组温度不是40 C,绝缘电阻值应进行换算。5.1.3.2 运行中的发电机和同步调相机,在大修中未更换绕组时,除在绕组中有明显进水或严重油污(特别是含水的油)外,满足上述

29、条件时,一般可不经干燥投入运行。5.2 直流电机5.2.1 直流电机的试验项目、周期和要求见表2。5.2.2 各类试验项目:定期试验项目见表 2中序号1。大修时试验项目见表 2中序号1、2、3、4、5、6、7、9。大修后试验项目见表 2中序号11。5.3 中频发电机表2直流电机的试验项目、周期和要求序号项目周 期要求说明1绕组的绝缘电阻1)小修时2)大修时绝缘电阻值一M不低于0.5M Q1)用1000V兆欧表2)对励磁机应测量电 枢绕组对轴和金属绑线 的绝缘电阻2绕组的直流电阻大修时1)与制造厂试验数据或以 前测得值比较,相差一般不 大于2%;补偿绕组自行规 士7E2)100kW 以下的/、重

30、要的 电机自行规定3电枢绕组片间的直 流电阻大修时相互间的差值不应超过正常 最小值的10%1)由于均压线产生的 有规律变化,应在各相应 的片间进行比较判断2)对波绕组或蛙绕组 应根据在整流于上实际 节距测量电阻值4绕组的交流耐压试 验大修时磁场绕组对机壳和电枢对轴 的试验电压为1000V100kW以卜不重要的直 流电机电枢绕组对轴的 交流耐压可用 2500V兆欧表试验代替5磁场可变电阻器的 直流电阻大修时与铭牌数据或最初测量值比较相差不应大于 10%应在不同分接头位置测 量,电阻值变化应有规律 性6磁场可变电阻器的 绝缘电阻大修时绝缘电阻值一般不低于0.5M Q1)磁场可变电阻器可 随同励磁回

31、路进行2)用2500V 兆欧表7调整碳刷的中心位 置大修时核对位置是否止确,应满足 良好换向要求必要时可做无火花换向 试验8检查绕组的极性及 其连接的正确性接线变动时极性和连接均应正确9测量电枢及磁极间 的空气间隙大修时各点气隙与平均值的相对偏差应在卜列范围:3mm以下气隙 10%3mm及以上气隙土5%10直流发电机的特性 试验1)更换绕 组后2)必要时与制造厂试验数据比较,应 在测量误差范围内1)空载特性:测录至最 大励磁电压值2)负载特性:仅测录励 磁机负载特性;测量时, 以同步发电机的励磁绕 组作为负载3)外特性:必要时进行4)励磁电压的增长速 度:在励磁机空载额定电 压卜进行11直流电

32、动机的空转 检查1)大修后2)更换绕组后1)转动正常2)调速范围合乎要求空转检查的时间一般 不小于1h5.3.1中频发电机的试验项目、周期和要求见表3。表3中频发电机的试验项目、周期和要求序号项目周 期要求说明1绕组的绝缘电阻1)小修时2)大修时绝缘电阻值不应低于0.5MQ1000V以下的中频发电 机使用1000V兆欧表测 量;1000V及以上者使用2500V兆欧表测量2绕组的直流电阻大修时1)各相绕组直流电阻值 的相互间差别不超过最小 值的2%2)励磁绕组直流电阻值 与出厂值比较不应后 显者 差别3绕组的交流耐压试验大修时试验电压为出厂试验电压的75%副励磁机的交流耐压试 验可用1000V兆

33、欧表测 绝缘电阻代替4可变电阻器或起动电 阻器的直流电阻大修时与制造厂数值或最初测得值比较相差不得超过 10%1000V及以上中频发电 机应在所有分接头上测 量5中频发电机的特性试1)更换绕与制造厂试验数据比较应1)空载特性:测录至最验组后2)必要时在测量误差范围内大励磁电压值2)负载特性:仅测录励 磁机的负载特性;测录 时,以同步发电机的励磁 绕组为负载3)外特性:必要时进行6温升必要时按制造厂规定新机投运后创造条件 进行5.3.2各类试验项目:定期试验项目见表 3中序号1。大修时试验项目见表 3中序号1、2、3、4。5.4 交流电动机5.4.1 交流电动机的试验项目、周期和要求见表4。表4

34、 交流电动机的试验项目、周期和要求序 号项目周 期要求说明1绕组的绝 缘电阻和吸 收比1)小修时2)大修时1)绝缘电阻值:a)额定电压3000V以卜者,室温下 不应彳口1 0.5M Qb)额定电压3000V及以上者,交流 耐压前,定子绕组在接近运行温度时 的绝缘电阻值不应低于UnM (取Un的千伏数,下同);投运前室温下(包 括电缆、应1叵UnM Qc)转子绕组不应低于 0.5M Q2)吸收比自行规定1)500kW 及以上 的电动 机,应测量吸收比(或极化指 数),参照表1序号12)3kV以下的电动机使用1000V 兆欧表;3kV及以上 者使用2500V兆欧表3)小修时定子绕组可与其 所连接的

35、电缆一起测量,转 子绕组可与起动设备一起测 量4)有条件时可分相测量2绕组的直 流电阻1)1 年 (3kV及以 上或100kW 及 以上)2)大修 时3)必要 时1) 3kV及以上或 100kW 及以上的 电动机各相绕组直流电阻值的相互差 别不应超过最小值的2% ;中性点未引出者,可测量线间电阻,其相互差 别不应超过1%2)其余电动机自行规定3)应注意相互间差别的历年相对变 化3定子绕组 泄漏电流和 直流耐压试 验1)大修时2)更换 绕组后1)试验电压:全部更换绕组时为3Un;大修或局部更换绕组时为2.5Un2)泄漏电流相间差别一般不大于最 小值的100%,泄漏电流为 20dA以 下者不作规定

36、3)500kW以下的电动机自行规定有条件时可分相进行4定子绕组1)大修1)大修时不更换或局部更换定子绕1)低压和100kW以卜不重的交流耐压 试验后2)更换绕组后组后试验电压为1.5Un ,但不低于1000V2)全部更换定子绕组后试验电压为 (2Un+1000)V,但不低于 1500V要的电动机,交流耐压试验 可用2500V兆欧表测量代替2)更换定子绕组时工2过 程中的交流耐压试验按制造 厂规定5绕线式电 动机转子绕 组的交流耐 压试验1)大修后2)更换 绕组后试验电压如下:1)绕线式电机已改为直接 短路起动者,可不做交流耐 压试验2)Uk为转子静止时在定子 绕组上加额定电压于滑环上 测得的电

37、压不PJ逆式可逆式大修不 更换转 子绕组 或局部 更换转 子绕组 后1.5Uk,但不 小于1000V3.0Uk,但不 小于2000V全部更 换转子 绕组后2Uk+1000V4Uk+1000V6同步电动机 转子绕组交 流耐压试验大修时试验电压为1000V可用2500V兆欧表测量代替7可变电阻器 或起动电阻 器的直流电 阻大修时与制造厂数值或最初测得结果比较,相差不应超过 10%3kV及以上的电动机应在所 有分接头上测量8口变电阻 器与同步电 动机灭磁电 阻器的交流 耐压试验大修时试验电压为1000V可用2500V兆欧表测量代 替9同步电动 机及其励磁 机轴承的绝 缘电阻大修时绝缘电阻不应彳氐于

38、0.5M Q在油管安装完毕后,用1000V兆欧表测量10转子金属 绑线的交流 耐压大修时试验电压为1000V可用2500V兆欧表测量代 替11检查定子 绕组的极性接线变 动时定于绕组的极性与连接应正确1)对双绕组的电动机,应 检查两分支间连接的正确性2)中性点无引出者可不检 查极性12定子铁芯 试验1)全部 更换绕组 时或修理 铁芯后参照表1中序号101)3kV或500kW 及以上电动机应做此项试验2)如果电动机定子铁芯没 有局部缺陷,只为检查整体2)必要时叠片状况,可仅测量空载损 耗值13电动机空 转并测空载 电流和空载 损耗必要时1)转动正常,空载电流自行规定2)额定电压卜的空载损耗值不得

39、超过原来值的50%1)空转检查的时间一般不小于1h2)测te空载电流仅在对电 动机有怀疑时进行3)3kV以下电动机仅测空 载电流不测空载损耗14双电动机 拖动时测量 转矩一转速 特性必要时两台电动机的转矩一转速特性曲线上各点相差小将大于 10%1)应使用同型号、同制造厂、同期出厂的电动机2)更换时,应选择两台转矩转速特性相近似的电动机5.4.2 各类试验项目:定期试验项目见表 4中序号1、2。大修时试验项目见表 4中序号1、2、3、6、7、8、9、10。大修后试验项目见表 4中序号4、5。容量在100kW以下的电动机一般只进行序号1、4、13项试验,对于特殊电动机的试验项目按制道厂规定。6 电

40、力变压器及电抗器6.1 电力变压器及电抗器的试验项目、周期和要求见表5。表5电力变压器及电抗器的试验项目、周期和要求序 号项目周 期要求说明1油中溶 解气体色 谱分析1)220kV 及 以上的所有变 压器、容量 120MVA及以 上的发电厂主 变压器和 330kV及以上 的电抗器在投 运后的4、10、 30 天(500kV 设 备还应增加1次在投运后1天)2)运行中: a)330kV 及以 上变压器和电 抗器为3个月; b)220kV 变压 器为6个月;1)运行设备的油中 ”与烧类气 体含量(体积分数)超过卜列任何项值时应引起注意:总燃含 量大于150 X10-6H2含量大于150 X10-6

41、C2H2含量大于 5X10-6 (500kV 变压器为1M0-6)2)煌类气体总和的产气速率大 于0.25ml/h(开放式)和0.5ml/h(密 封式),或相对产气速率大于 10%/ 月则认为设备有异常3)对330kV及以上的电抗器, 当出现痕量(小于5X10-6)乙快时 也应引起注意;如气体分析虽已 出现异常,但判断/、至丁危及绕 组和铁芯安全时,可在超过注意 值较大的情况下运行1)总煌包括:CH4、C2H6、 C2H4和C2H 2四种气体2)溶解气体组分含量有增 长趋势时,可结合产气速率判 断,必要时缩短周期进行追踪 分析3)总燃含量低的设备不宜 采用相对产气速率进行判断4)新投运的变压器

42、应有投运前的测试数据5)测试周期中1)项的规定适用于大修后的变压器c)120MVA 及 以上的发电厂 主变压器为 6 个月;d)其余 8MVA及以上 的变压器为 1 年;e)8MVA 以 下的油浸式变 压器自行规定3)大修后4)必要时2绕组直 流电阻1)13年或 自行规定2)无励磁调 压变压器变换 分接位置后3)有载调压 变压器的分接 开关检修后(在 所有分接侧)4)大修后5)必要时1)1.6MVA以上变压器,各相绕 组电阻相互间的差别不应大于三 相平均值的2%,无中性点引出的 绕组,线间差别不应大于三相平 均值的1%2)1.6MVA及以下的变压器,相 间差别一般不大于二相平均值的 4%,线间

43、差别一般不大于二相平 均值的2%3)与以前相同部位测得值比较, 其变化不应大于2%4)电抗器参照执行1)如电阻相同差在出厂时 超过规定,制造厂已说明了这 种偏差的原因,按要求中3)项执行2)不同温度卜.的电阻值按 下式换算T +t2 R2 = R1 - J式中R、R2分别为在温度 t1、t2时的电阻值;T为计算 用常数,铜导线取 235,铝导 线取2253)无励磁调压变压器应在 使用的分接锁定后测量3绕组绝 缘电阻、吸 收比或 (和)极化 指数1)13年或自行规定2)大修后3)必要时1)绝缘电阻换算至同一温赏下, 与前一次测试结果相比应无明显 变化2)吸收比(1030 c范围)不低 于1.3或极化指数不低于1.51)采用2500V或5000V兆 欧表2)测量前被试绕组应充分 放电3)测量温度以顶层油温为 准,尽量使每次测量温度相近4)尽量在油温低于50 c时测量,不同温度卜的绝缘电阻 值一般可按T式换算R2 = R1M 1.5(t12)/1式中R、R2分别为温度3t2时的绝缘电阻值5)吸收比和极化指数不进 行温度换算4绕组的tg 81)13年或自行规定2)大修后3)必要时1)20 C时tg 8不大于卜列数值:330500kV 0.6%66 220k
