空调水系统压差平衡调试工法.doc

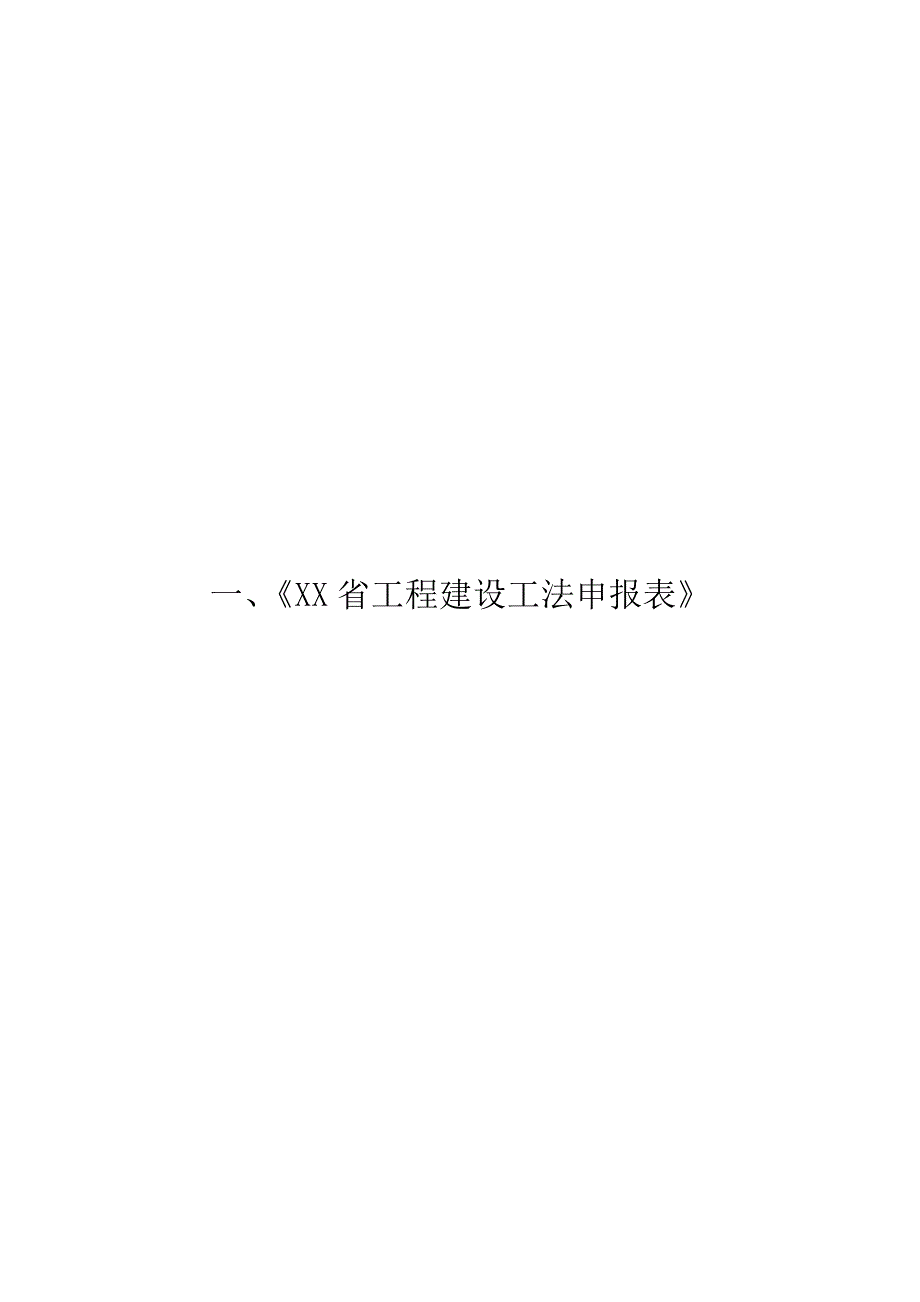

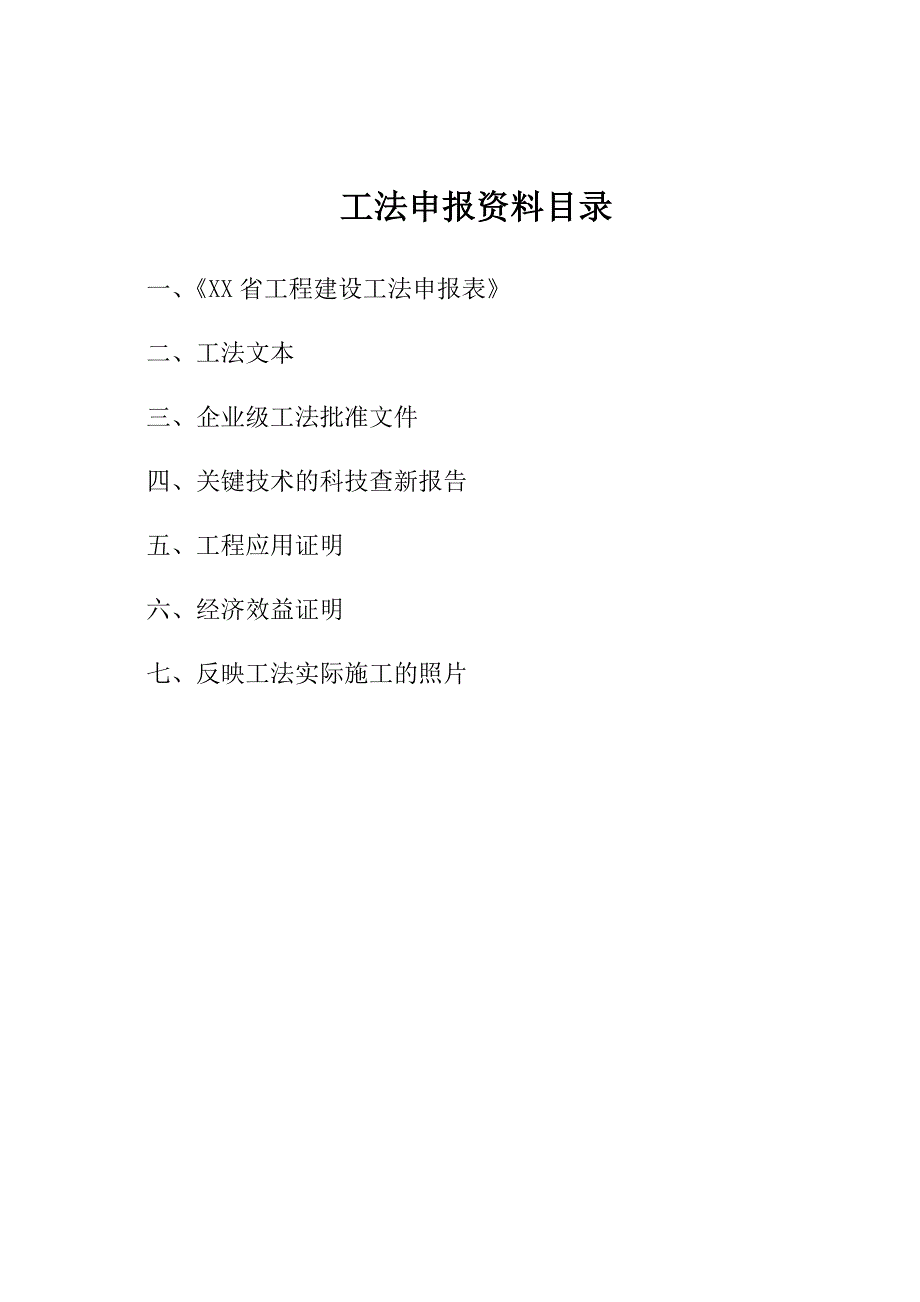

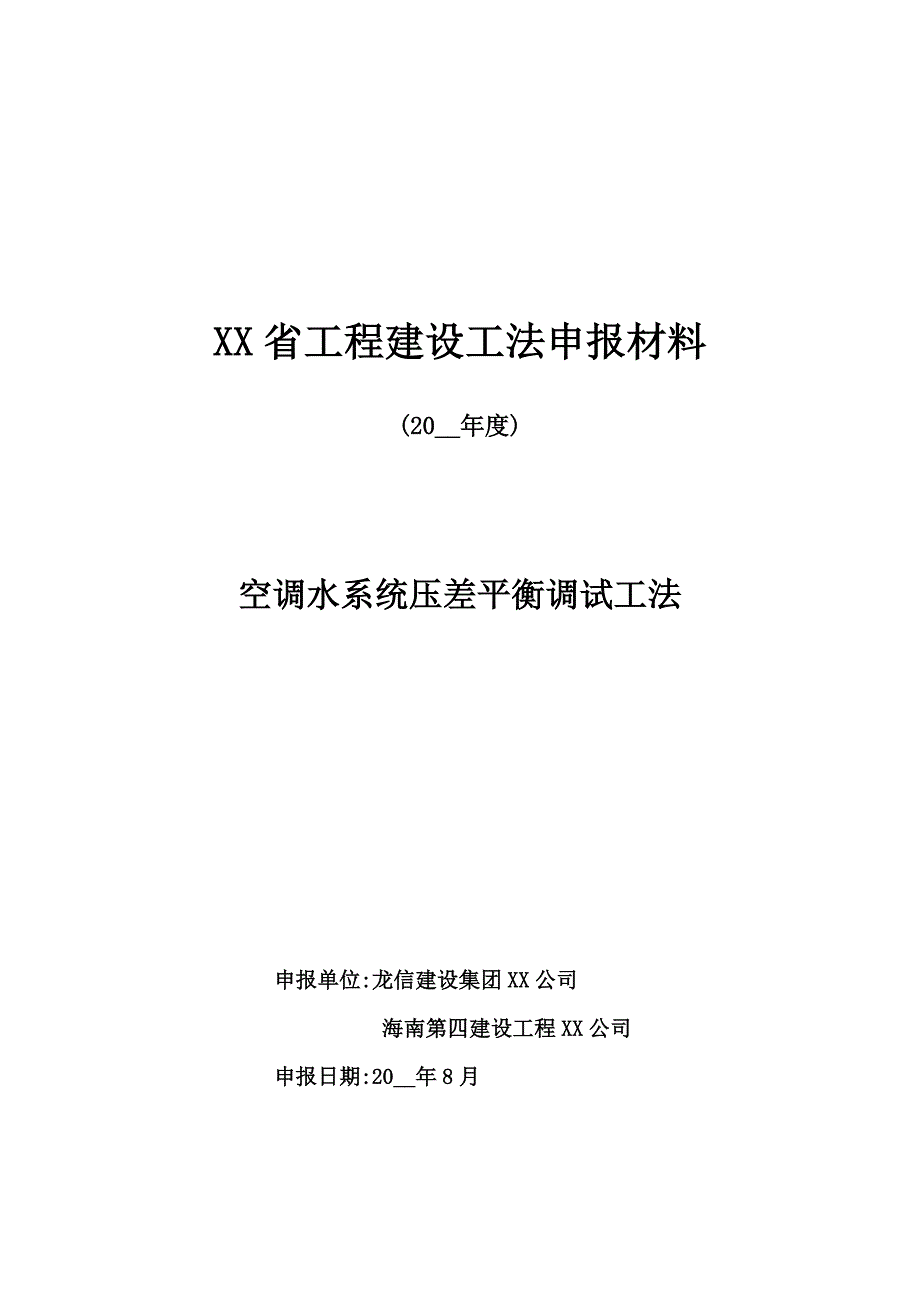

1、XX省工程建设工法申报材料(20_年度)空调水系统压差平衡调试工法申报单位:龙信建设集团XX公司海南第四建设工程XX公司申报日期:20_年8月工法申报资料目录一、XX省工程建设工法申报表二、工法文本三、企业级工法批准文件四、关键技术的科技查新报告五、工程应用证明六、经济效益证明七、反映工法实际施工的照片一、XX省工程建设工法申报表XX省工程建设工法申报表(20_年度)工法名称: 空调水系统压差平衡调试工法 申报单位: 龙信建设集团XX公司 海南第四建设工程XX公司 XX省住房和城乡建设厅制填 写 说 明1“申报单位”栏:应为工法的主要完成单位。2.“主要完成单位”栏:完成单位不得超过2个，完成

2、单位之间不存在上下级或控股关系。并应当与“主要完成单位意见”栏中的签章一致。3“通讯地址”及“联系人”:指申报单位的地址和联系人。4.“主要完成人”栏:最多填写5人。5.“重新申报项目”指该工法已批XX省级工法，有效期超过六年，但其关键技术有所创新，仍具有先进性和较高推广应用价值的工法。6.“工法应用工程名称及时间”栏:最少填写3项工程，如工程应用少于3项，应填写申报书中“工法成熟、可靠性说明”栏。若关键技术属填补国内空白或为创新技术的情形，提供的工程实例不少于二项。7.工法关键技术涉及有关专利的，应在“关键技术及保密点”栏注明专利号。工法名称空调水系统压差平衡调试工法主要完成单位1、龙信建设

3、集团XX公司2、海南第四建设工程XX公司通讯地址XX市海棠湾仁恒度假村龙信XX公司邮编570200联系人程 岗手机18689906252邮箱主要完成人姓名职务职称工作单位李建新经理高级工程师龙信建设集团XX公司陆 辉项目总工高级工程师龙信建设集团XX公司沈 威技术负责工程师龙信建设集团XX公司陆圣国总工高工海南第四建设工程XX公司黄豪植科员工程师海南第四建设工程XX公司工法应用的工程名称及时间1、_仁恒皇冠假日酒店(20_.3-20_.8)2、_晋合艾迪逊酒店 (20_.5-20_.8)3、海门龙馨家园老年宾馆(20_.8-20_.10)4、海南滨海国际金融中心(20_.10-20_.12)工

4、法关键技术名称、组织审定的单位和时间工法关键技术获科技成果奖励情况原工法名称、完成单XX省级工法批准文号及工法编号(重新申报项目填写此栏)工法内容简述:空调水系统安装完成，进入系统调试工序。根据设计及施工规范要求，客房风机盘管采用静态平衡阀与机械式压差控制器结合的调试工艺进行空调水系统调试工作；制冷机采用压差无关型电动调节阀进行空调水系统调试工作。本工法介绍的调试过程中涉及的流量及压差指标均根据设计图纸确定，符合施工规范要求。工法成熟、可靠性说明(工程实例少于3项填写此栏目)关键技术及保密点(有专利权的，请注明专利号):空调水系统通过动态平衡阀、静态平衡阀的调试达到水力平衡，实线节能目的。但系

5、统哪些部位使用动态平衡阀，哪些部位使用静态平衡阀，除了按照设计图纸外还需供应商与施工单位共同优化确认后再报设计审批。调试过程严格按照设备参数进行，方可一次成型。本工法就是将该过程总结完善基础编制并在若干项目上应用。技术水平和技术难度(包括与国内外同类技术水平比较): 新产品的大量应用调试是关键，因而编制可复制的工法便于类似工程的应用，便于解决调试过程中遇到的难题，为安装调试提供一个切实可行的理论依据，从而达XX省调试时间、节约工期、效益最大化的目标。工程应用情况及应用前景:应用情况:1、_皇冠假日酒店:本工程位于XX省XX市海棠湾9#地段，地上11层，地下2层，建筑高度为58.10米，总建筑面

6、积85416.3m2,其中地上建筑面积为59115.1m2，地下建筑面积为26301.2m2。其中空调水系统的安装及调试运用了本工法所述的施工方法，经检验满足设计和施工规范要求，工程进展顺利，获得了外界一致认可。2、_晋合艾迪逊酒店:本项目位于XX省XX市海棠湾十号地段。占地面积194397.88平方米。总建筑面积为136991.66平方米，其中地上面积为86160.51平方米；地下面积为50831.15平方米，酒店主楼地上十层，地下二层，客房数为523间，建筑总高度40.15m。其中酒店主楼空调水系统的安装及调试运用了本工法所述的施工方法，经检验满足设计和施工规范要求，得到了界内的认可。3、

7、海门龙馨家园老年宾馆工程:本工程位于XX省XX市，框架结构，建筑面积25000平方米，地下二层，地上25层，建筑高度88米。新风机及风机盘管地源热泵安装及调试运用了本工法所述的施工方法，经检验满足设计和施工规范要求，得到业界一致认可。4、海南滨海国际金融中心:该项目位于XX省XX市滨海大道115号，规划总用地面积13806.13平方米，所建项目包括二栋(地上24、33层)和二层连体裙楼及地下二层车库，总建筑面积为66836.21平方米左右(其中地上49790.62平方米左右，地下二层建筑面积17045.59平方米)。其中空调水系统的安装及调试运用了本工法所述的施工方法，经检验满足设计和施工规范

8、要求，得到了界内的认可。应用前景:本工法运用了静态平衡阀与机械式压差控制器相结合的压差控制方式，与传统调试方式相比，操作更加简单方便，在一些综合管线较为复杂，管道间间距较小的狭窄区域，展现出了明显的优势，在技术层面较大的降低了工程难度，保证了工程质量。本工法节能环保、成本低、效果好XX省工期，对各类设备用房中空调水系统的安装及调试有着很好的借鉴作用，应用前景非常广泛。经济效益和社会效益(包括节能和环保效益):空调水系统压差平系统平衡调试与传统方法相比，极大XX省了人力及时间，缩短了工期，降低了成本。以_皇冠假日酒店为例，从安装完成准备系统调试，到调试结束，整个过程的工期缩短了近一个月，调试成本

9、降低了近。本工法经过实际的应用，XX省调试工时的同时，也有着显著的经济效益。空调水系统压差平系统平衡调试正确与否对该阀门推广运用有着很高的价值。完成单位推荐意见: 该工法施工便捷、快速施工，提高功效，同时安全、可操作性强、成本低，经济效益和社会效益明显。同意申报XX省省级工法。第一完成单位 签 章 第二完成单位 签 章 年 月 日 年 月 日评审委员会意见:主任委员: 年 月 日 XX省住房和城乡建设厅:签 章 年 月 日 二、工法文本空调水系统压差平衡调试工法龙信建设集团XX公司 海南第四建设工程XX公司李建新、陆辉、沈威、陆圣国、黄豪植1、 前言 随着现代化建设的不断深入，建筑节能已日益引

10、起人们的关注和设计者的重视。空调水系统作为酒店、写字楼等重要且必需的一个系统，其工艺标准也在不断的完善和提高。作为空调水系统的一大重点及难点，压差平衡的控制和建筑节能可以说是密不可分的。该工法采用静态平衡与机械式压差控制器结合的调试工艺进行空调水系统调试工作，与传统调试方法相比，操作更加简单方便，在一些综合管线较为复杂，管道间距较小的狭窄区域，展现出了明显的优势，在技术层面较大的降低了工程难度，又保证了工程质量。本工法以_皇冠假日酒店等工程为例，介绍了空调水系统压差平衡的调试及应用。2、 工法特点 2.1节能、高效 空调水采用变流量系统，异程管路布置，在各分支管路及每层水平干管设置静态平衡阀，

11、在最不利末端的回水管设置压差控制器，能很好的保证末端设备流量恒定且满足设计要求,节约能源；冷机效率高，房间温度较精确。 2.2 调试快捷 告别传统压差调试方法，采用专业调试仪器，高效、精确的将调试数据上传并保存。 2.3 降低工程成本 厂家可根据施工图纸内容，在设备进场前完成调试工作,与传统方法相比，可以节约大量的劳动力，降低成本并缩短工期。系统改造时不需要重新调试。3、 使用范围 本工法适用于酒店、写字楼等大型公建空调水系统较为复杂的工程项目。4.工艺原理 4.1定流量系统 当空调水系统管道安装完毕并开始调试时，系统压力如下图4.1-1所示。可以发现，在不同的设备，不同的管路，不同的空调水系

12、统中，水力压力是不相同的。过高的水力压力会导致系统制冷量过大，能源消耗过高，噪声过大；同样，过低的水力压力会导致系统制冷量不足，设备启动时间增长及控制性变差。 图4.1-1未做水力平衡的空调系统 在立管与支路总管路上设置静态平衡阀并设置其开度，改变其阀门内部流通面积，调节阀门的流通能力，达到各末端设备的设计流量(见下图4.1-2)，水力压力稳定后，回路的总流量会下降，系统能耗下降，且舒适度也能够得到保证。图4.1-2水力平衡的空调系统 4.2变流量系统定流量系统中，若一些末端被关闭时，水力平衡即被打破，因此大多数需根据变流量系统进行调试。本工程对不同系统采用了两种调节压差的方式:4.2.1方式

13、一:静态平衡阀与压差控制器在回水管路增设机械式压差控制器，保证阀门两端的压差不变。(见下图4.2.1-1)压差控制器与静态平衡阀采用毛细管连接，通过自力式伸缩试管路中的流量达到设计值。调试者可直接通过专业调试仪器进行调试，安全快速。该设备调试方式为带水带压调试，一定程度上XX省了时间及成本。图4.2.1-1压差控制器应用实例4.2.2方式二:电动调节阀在空调机组等大型空调设备接驳口设置带平衡功能的压差无关型电动调节阀，该种阀门有两部分组成，上部分为调节阀，主要元器件是金属膜片，当水流流向上为高压时，膜片通过调节阀弹簧拉伸，是流量增大；反之，则使流量减小(见下图4.2.2-1)；下部分是保持压差

14、恒定的压差控制单元。通过压差控制器，可以使水流保持一个恒定的压差通过调节阀，流量恒定，阀权度为100%。因为设有补偿压力波动的压差控制器，所以不会发生房间温度的波动，且执行器不会因为压力变化经常做出补偿。 图4.2.2-1压差无关型电动调节阀工艺原理5. 施工工艺流程及操作要点 5.1施工工艺流程图5.1-1施工工艺流程图其中系统调试步骤的前置条件:1所有水管环路、末端、阀门均已安装完毕a. 所有平衡阀，本体及附件已经安装完毕；b. 所有末端均已连接至水力系统中；c. 所有其他阀门及管路附件均已安装完毕。2. 水系统已进行初步运行调试，具备水力平衡调试的基本条件:a. 应对整个水系统进行排气补

15、水，防止系统的高点处于缺水运行状态，影响最后的调试精度；b. 水系统已进行冲洗，水质负荷正常运行要求，以免堵塞调试仪器的测量口影响最后的调试精度；c. 现场过滤器已经过12次拆洗，其阻力降满足正常使用要求；d. 系统中压差旁通阀应关闭；e. 关断阀及电动调节阀均应完全打开；f. 循环水泵可全部满负荷运行；g. 系统管路、阀门、设备等应经初步检查，确认无异常情况；h. 将平衡阀的测量口露出保温层。5.2操作要点5.2.1平衡阀的调试步骤: a 比例规则(如图5.2.1-1) 30 20 10 20 20 100图5.2.1-1 如图5.2.1-1所示，假设某一系统有5个末端，它们的流量分别为30

16、20、10、20、20，它们总管的流量为100。如果此时我们将总管的流量提高到150( 图5.2.1-2)，那么这些末端的流量也将分别提升到45、30、15、30、30。这种规则我们称之为比例规则。比例规则就是指只要末端的阀门开度不发生变化，那么无论总管上的阀门开度如何变化，各个末端的流量总会保持开始时的分配比例。这个系统的流量比例关系为3:2:1:2:2。 45 30 15 30 30 150图5.2.1-2 b 水系统中某点流量发生变化时对系统的影响 10 10 10 10 10 图5.2.1-3 如图5.2.1-3所示，假设某一系统有5个末端，每个末端的流量都为10。如果此时中间的一个

17、末端的阀门关闭了，那么此时各个末端流量的变化就将如图5.2.1-4所示。某点流量发生变化，那么它下游的末端仍将保持原来的流量比例，但它上游末端的流量比例将被破坏。 11 12 0 13 13图5.2.1-45.2.2静态平衡阀的调试方法a 首先将整个水系统分成若干个模块，如图5.2.2-1所示 图5.2.2-1 b 将各个模块中的末端依次编上号码，如图5.2.2-2所示 静态平衡阀 图5.2.2-2 c 以上准备工作完成以后，将项目信息和水系统模块的信息输入测量仪器。如图5.2.2-1所示的项目，可以从最低一级的末端，如1-1-1、1-1-2和1-1-3中的任意一个开始调试。如图5.2.2-2

18、所示的模块，依次将5个末端的设计流量、静态平衡阀的型号和开度输入已经在测量仪器中建好的模块中后，依次 根据测量仪器的提示测量每个静态平衡阀的实际流量和实际压差。全部测量完成后，选择“计算”按键，此时，测量仪器将会显示每个阀门的正确开度，将静态平衡阀的开度调整到和结果一致后，此模块的调试结束。需要注意的是，此时静态平衡阀的实际流量并不一定是等于设计流量，只是它们之间的流量比例已经达到了设计的流量比例，只需要将合作阀的流量调到设计流量，那么此时它们将会同时达到设计流量。 d 当最低一级的模块全部调试设定完成后，即可开始调试它们的上一级，如图5.2.2-3所示。支路总管的流量就是本支路所有末端的流量

19、之和，立管的流量就是各支路总管的流量之和。按照c 的方法，将支路总管的静态平衡阀设定完成。 静态平衡阀图5.2.2-3 e 将所有的支路总管的静态平衡阀的开度设定都完成后即可以开始调试立管总管的静态平衡阀，如图5.2.2-4所示。按照c 的方法，将立路总管的静态平衡阀设定完成。此时调整合作阀的开度，那么系统所有的静态平衡阀的流量都将同比例的上升或下降，如果合作阀的流量等于设计流量，那么系统所有静态平衡阀都将等于设计流量。 图5.2.2-4 6. 材料与设备6.1材料名称图片名称图片无缝钢管DN150DN200DN250等螺旋缝电焊钢管DN150DN200DN250等铜管DN20DN25等镀锌钢

20、管DN50DN100DN150等橡塑保温棉闸阀DN150DN200DN250等蝶阀DN150DN200DN250等静态平衡阀DN150DN200DN250等压差控制器DN150DN200DN250等动态压差平衡阀DN150DN200DN250等止回阀DN150DN200DN250等电动二通阀DN20DN25等过滤器DN150DN200DN250等电磁阀DN20DN25等金属软管DN150DN200DN250等橡胶软接DN150DN200DN250等压力表DN15压力传感器DN20波纹补偿器DN100DN150等法兰封头DN150DN200DN250等6.2设备名称图片名称图片风机盘管FCU-0

21、4FCU-06FCU-08等空调机组空调箱冷水机组PFSY5K2螺杆式WSC-063离心式冷冻水泵LF80卧式单吸单级离心泵电焊机切割机套丝机6.3调试人员组织序号单项工程人数备注1技术负责人12技术员13调试员24记录员17. 质量控制7.1质量控制规范标准建筑工程施工质量验收统一标准 (GB50300-2013)暖通空调制图标准 (GB/T50114-2010)通风与空调工程施工质量及验收规范 (GB50304-2012)通风与空调工程施工规范 (GB50738-2011)现场设备工业管道焊接工程施工及验收规范 (GB50236-2011)工业设备及管道绝热工程施工质量验收规范 (GB50

22、185-2010)压缩机、风机、泵安装工程施工及验收规范 (GB50275-98)制冷设备、空气分离设备安装工程施工及验收规范 (GB50274-98)建设工程施工质量评价标准规范 (GB/T50375-2006)建筑节能工程施工质量验收规范 (GB50411-2014)7.2安装质量偏差控制7.2.1 冷却塔的安装水平度2/1000;安装垂直度2/1000；冷却塔间的水平高差30mm。7.2.2 冷却水泵及附属设备的安装:整体安装纵向0.1/1000mm;横向0.2/1000mm。7.2.3 空调水管水平管DN100，平直度2L%;DN100，平直度3L%。立管垂直度5L%。成排管段间距15

23、mm。7.2.4 成排安装阀门安装偏差为3mm。7.3外观检查7.3.1 所有空调水管焊缝需由焊接工长100进行目视外观检查，并记录成表； 7.3.2 焊缝表面严禁有裂纹、夹渣、焊瘤、焊穿、弧坑、气孔等缺陷； 7.3.3 对焊道尺寸，焊脚尺寸，焊喉进行检查； 7.3.4 焊缝外形尺寸应符合现行国家标准钢结构焊缝外形尺寸的规定，焊接接头外形缺陷分级应符合现行国家标准焊接质量保证，钢熔化焊接头的要求和缺陷分级的规定。7.3.5 阀门的外观检查包括:无裂纹、缩孔、夹渣、折叠、重皮等缺陷；锈蚀、凹陷及其他机械损伤的深度，不应超过产品相应标准允许的壁厚负偏差；螺纹、密封面、坡口的加工精度及粗糙度应达到设

24、计要求或制造标准。7.3.6 管道支、吊架外观检查包括:弹簧表面不应有裂纹、折叠、分层、锈蚀等缺陷。7.3.7 管子和管件外观检查包括:螺栓、螺母的螺纹应完整、无划痕、毛刺等缺陷，螺栓、螺母应配合良好，无松动或卡涩现象；法兰密封面、八角垫、缠绕垫不得有径向划痕、松散、翘曲等缺陷，石棉垫表面应平整光滑，不得有气泡、分层、折皱等缺陷。7.3.8 冷水机组及空调机组外观检查包括:厂牌正确，安装位置正确，符合相关要求；设备外观完整，零部件齐全；标识清晰；8. 安全措施8.1安全控制规范标准建筑施工安全技术统一规范 (GB50870-2013)施工企业安全生产管理规范 (GB50656-2011)建筑施

25、工安全检查标准 (JGJ59-2011)施工现场临时用电安全技术规范 (JGJ46-2005)建筑机械使用安全技术规程 (JGJ33-2012)施工现场机械设备检查技术规程 (JGJ20160-2008)危险性较大的分部分项工程安全管理办法 (建质200987号)8.2安全措施8.2.1 电焊工等特种施工人员需持证上岗，电焊作业需按规范要求开具动火证方可进行施工。8.2.2 定期对电焊机、切割机等设备进行维修、保养，确保在施工过程中正常使用，杜绝漏电、触电事故的发生。8.2.3 用车辆运输管材、管件、要绑扎牢固。人力搬运，起落要一致，通过沟、坑、井，要搭好通道，不得超重跨越，不准碰、触、压电线

26、电源，用滚杠运输，要防止压脚，并不准用手直接高速滚杠，管子滚动前方，不得有人。8.2.4 用锯床、锯子、切管器，砂轮切管机切割管子，要垫平卡牢，用力不得过猛，临近切断时，用手或支架托住，砂轮切管机砂轮片均应完好，电动机接线正确，接地可靠。操作时应站在侧面。8.2.5 套丝工件要支平夹牢，工作台要平稳，两人以上操作，动作应协调，防止柄把打人。管子串动和对口，动作要协调，手不得放在管口和法兰接合处。8.2.6 管道试压，应使用经校验合格的压力表。操作时，要分级缓慢升压，停泵稳压后方可进行检查。非操作人员不得在盲板、法兰、焊口、丝口处停留。高压、超高压管道试压，应遵守单项安全操作规程。8.2.7 管

27、道吹扫、冲洗时，应缓慢开启阀门，以免管道内物料冲击。9. 环保措施9.0.1为防大气污染，材料堆放应采取必要挡风措施，减少扬尘；组织好材料运输，防止扬尘和材料散落造成环境污染；材料运输采用封闭性较好的自卸车运输或采取覆盖措施；对施工场地，材料运输及进出料场的道路应经常洒水防尘。9.0.2对管道加工场地进行合理安排，保证焊接及气割时工作面上通风良好，并远离易燃易爆物品。9.0.3 应保证氧气瓶、乙炔瓶工作距离不小于5m，施工现场需配置相应的防火设施。9.0.4 为防止噪声，合理安排材料进场时间和机械配置，且尽可能将施工时间安排在白天。10. 效益分析 10.1经济效益10.1.1本工法在空调水系

28、统中采用的阀门元器件等一系列设备，与传统工艺相比，在系统能耗XX省了10%到20%。原因分析:、系统压力波动不影响控制。、没有过流现象。、最大程度的保证系统供回水温差。、变频水泵可使用等比例的压差控制。10.1.系统调试与传统方法相比，极大XX省了人力及时间，缩短了工期，降低了成本。以_皇冠假日酒店为例，从安装完成准备系统调试，到调试结束，整个过程的工期缩短了近一个月，调试成本降低了近。 10.技术效益本工法运用了静态平衡阀与机械式压差控制器相结合的压差控制方式，与传统调试方式相比，操作更加简单方便，在一些综合管线较为复杂，管道间间距较小的狭窄区域，展现出了明显的优势，在技术层面较大的降低了工

29、程难度，又保证了工程质量。 11. 应用实例11.1 应用实例1-_皇冠假日酒店 本工程位于XX省XX市海棠湾9#地段，地上11层，地下2层，建筑高度为58.10米，总建筑面积85416.3m2,其中地上建筑面积为59115.1m2，地下建筑面积为26301.2m2。其中空调水系统的安装及调试运用了本工法所述的施工方法，经检验满足设计和施工规范要求，工程进展顺利，获得了外界一致认可。11.2 应用实例2-_晋合艾迪逊酒店 本酒店项目位于XX省XX市海棠湾十号地段。占地面积194397.88平方米。总建筑面积为136991.66平方米，其中地上面积为86160.51平方米；地下面积为50831.

30、15平方米，酒店主楼地上十层，地下二层，客房数为523间，建筑总高度40.15m。其中酒店主楼空调水系统的安装及调试运用了本工法所述的施工方法，经检验满足设计和施工规范要求，得到了界内的认可。11.3 应用实例3-海门龙馨家园老年宾馆工程 本工程位于XX省XX市，框架结构，建筑面积25000平方米，地下二层，地上25层，建筑高度88米。新风机及风机盘管地源热泵安装及调试运用了本工法所述的施工方法，经检验满足设计和施工规范要求，得到业界一致认可。11.4 应用实例4-海南滨海国际金融中心该项目位于XX省XX市滨海大道115号，规划总用地面积13806.13平方米，所建项目包括二栋(地上24、33

31、层)和二层连体裙楼及地下二层车库，总建筑面积为66836.21平方米左右(其中地上49790.62平方米左右，地下二层建筑面积17045.59平方米)。其中空调水系统的安装及调试运用了本工法所述的施工方法，经检验满足设计和施工规范要求，得到了界内的认可，具有很好的推广前景。 三、企业级工法批准文件四、关键技术的科技查新报告五、工程应用证明:1、_海棠湾仁恒度假村(皇冠假日酒店)工程应用本工法证明2、_晋合艾迪逊酒店应用本工法证明3、海门龙馨家园老年宾馆工程应用本工法证明4、_南海方舟旅游度假酒店工程应用本工法证明六、经济效益证明工法效益证明工法名称空调水系统压差平衡调试工法应用工程名称_仁恒皇
