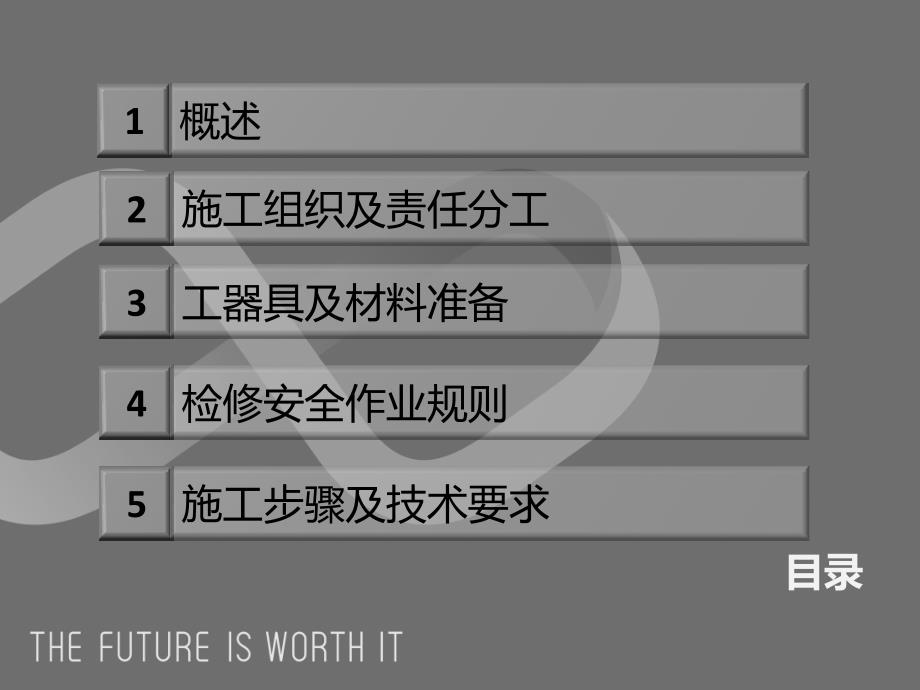

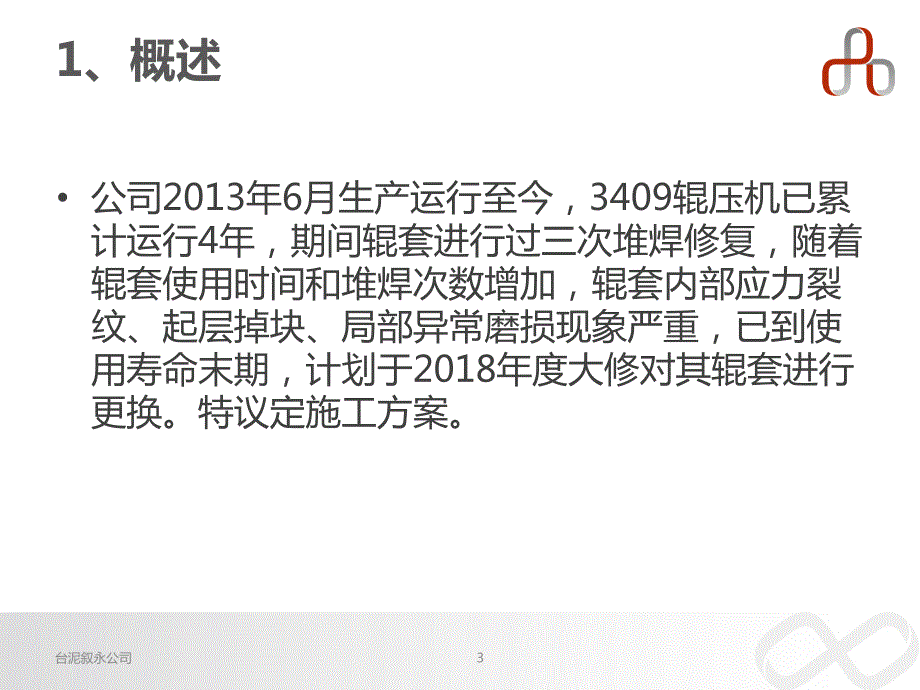

1、辊压机辊子更换技术方案台泥叙永公司2017年11月目录2施工组织及责任分工4检修安全作业规则3工器具及材料准备5施工步骤及技术要求1概述1、概述公司2013年6月生产运行至今，3409辊压机已累计运行4年，期间辊套进行过三次堆焊修复，随着辊套使用时间和堆焊次数增加，辊套内部应力裂纹、起层掉块、局部异常磨损现象严重，已到使用寿命末期，计划于2018年度大修对其辊套进行更换。特议定施工方案。台泥叙永公司31、概述台泥叙永公司41、概述台泥叙永公司52、施工组织及责任分工现场总负责：卢为强现场安全负责：邹亮范永高现场技术负责：邹亮易麟昊现场电气负责：罗远刚现场施工人员：5人台泥叙永公司63、工器具及
2、材料准备序序名称名称规格型号格型号单位位数量数量备注注1辊子总成170-100套22轴承241/750CAK/C3W33个4旧轴承拆卸清洗后持续使用3氧气、乙炔套44焊条J422KG505抹布KG若干6柴油KG20清洗用7吊车25T台1台泥叙永公司73、工器具及材料准备序序名称名称规格型号格型号数量数量是否是否备齐备注注1千斤顶100吨4台是2手拉葫芦10吨4台是3手拉葫芦5吨2台是4手拉葫芦3吨4台是5手拉葫芦1吨2台是6活动扳手18吋2把是7开口扳手12吋2把是8大锤2把是台泥叙永公司83、工器具及材料准备序序名称名称规格型号格型号数量数量是否是否备齐备注注9液压千斤顶300吨2台是10塞
3、尺300mm1把是11钢丝绳324根是12滑轮10吨2件是13卡环10吨4件是14卡环5吨4件是15交流焊机BX3152台是16卷扬机5吨1台是台泥叙永公司94、检修安全作业规则、施工前召集全体施工人员召开专门会议学习有关安全规程及熟悉施工方案。、每班作业开好班前、班后会，强调施工流程、做好技术交底及安全交底，做好交接记录。、现场安全确认要仔细，检查电焊机、氧气、乙炔、焊把、气带，照明、通风设施及工器具。4、起重作业由各班负责人指挥，与电动葫芦操作员确定好指令方式（包括哨子、手势），工作前仔细检查行车及吊装机具、钢丝绳具有无断丝，卸扣变形，吊装时待重物离地必须先试吊，轻起、轻放不准斜拉歪吊，起
4、重人员必须持有操作合格证，严禁无证上岗。5、工作中电动葫芦操作员必须确认信号指令后方能动车，不得随意移动行车。台泥叙永公司104、检修安全作业规则6、施工作业人员必须正确佩戴好劳动保护用品。7、施工中不准串岗，不准乱动已经关闭的阀门、电气开关等。8、检修全过程的电气操作，严格执行电气操作规程，一人监护，一人操作，退出高压小车，挂检修牌。台泥叙永公司115、施工步骤及技术要求（一）、办理停电手续后，拆卸进料装置、气动闸板阀，并放置在不影响后续施工的地点，同时可对万向联轴节进行拆除。（二）拆卸上机架及相关部件，拆卸时注意以下方面：1.对张紧液压缸泄压后，上机架及附件的拆除同时可以进行；2.将上机架
5、的固定螺栓松开后对上机架进行吊装；3.将上方斜插板、下料口及上机架上方栏杆拆除；台泥叙永公司125、施工步骤及技术要求4.对上机架吊离位置时要移位到不影响后面吊离轴承座地方。上机架吊离过程中，注意上机架和动辊之间存在导向轮和耐磨板、防止器，耐磨板和动辊靠铜螺钉连接，另起吊过程中尽量不要碰触其它相关部件，防止损坏，可以在在定位销处加枕木将其垫高。台泥叙永公司135、施工步骤及技术要求（三）拆卸减速机（拆卸前组织放油）：1.用一个5T葫芦、一个3T葫芦、一个2T葫芦将减速机吊平，2T、3T葫芦挂在5T葫芦下部，用于调节减速机水平。2.拆卸锁紧盘螺栓（较难拆卸时可对锁紧盘进行割除）。3.锁紧盘拆除后
6、用2个3T手拉葫芦对减速机做水平牵引。4.若锁紧盘拆除后，减速机与辊轴仍不能顺利脱离，可自制工装用千斤顶进行拆除。（四）减速机在拆除后，用1T的手拉葫芦将扭力支撑进行固定后拆除移位，并检查减速机轴套是否存在损伤。台泥叙永公司145、施工步骤及技术要求（五）将上机架吊起，并将其固定，吊起高度靠减速机端至少500mm，同时将其偏斜，便于轴承座吊装工具的安装，无载端吊起200mm，便于辊子的顶起。（六）吊离辊子，安置在空地上，下部用枕木垫实。1.吊离动辊时，平油缸必须与动辊无任何卡碰。2.辊子离地高度应能拆卸轴承，两辊间距离不可过小，以免影响拆卸轴承。台泥叙永公司155、施工步骤及技术要求七）拆卸轴
7、承座、轴承：1.拆卸轴承压盖；2.利用高压液压泵将轴承内径扩张，使轴承内圈与辊轴分离后，用千斤顶顶在轴承座与辊子之间进行轴承座（含轴承）拆卸。高压油注油孔（八）将旧辊子、轴承吊下，并将新辊子、轴承吊至辊压机平面进行组装。台泥叙永公司165、施工步骤及技术要求（八）将旧辊子、轴承吊下，并将新辊子、轴承吊至辊压机平面进行组装。（九）新辊子的安装本着“先拆后装、后拆先装”的原则进行恢复。恢复过程中注意以下方面：1.平油缸恢复前，需清洗液压油箱及油路系统；2.安装减速机时确保减速机吊平，严禁用葫芦强拉；3.减速机套进辊子轴径到位后，安装锁紧盘用手动液压泵加压至120MPa。4.调整侧板与辊子端面间隙约：01cm。（）恢复结束后空转试车。台泥叙永公司175、施工步骤及技术要求试车注意事项各种温度及相关数据的记录：1.润滑油出油，回油温度2.主轴瓦温度3.稀油站供油压力4.在试机运行3小时、6小时、9小时后，分别停机对锁紧盘螺栓进行紧固（10.9级M27-1210Nm，M30-1640Nm；12.9级M27-1450Nm，M30-1970Nm）。台泥叙永公司18谢谢
