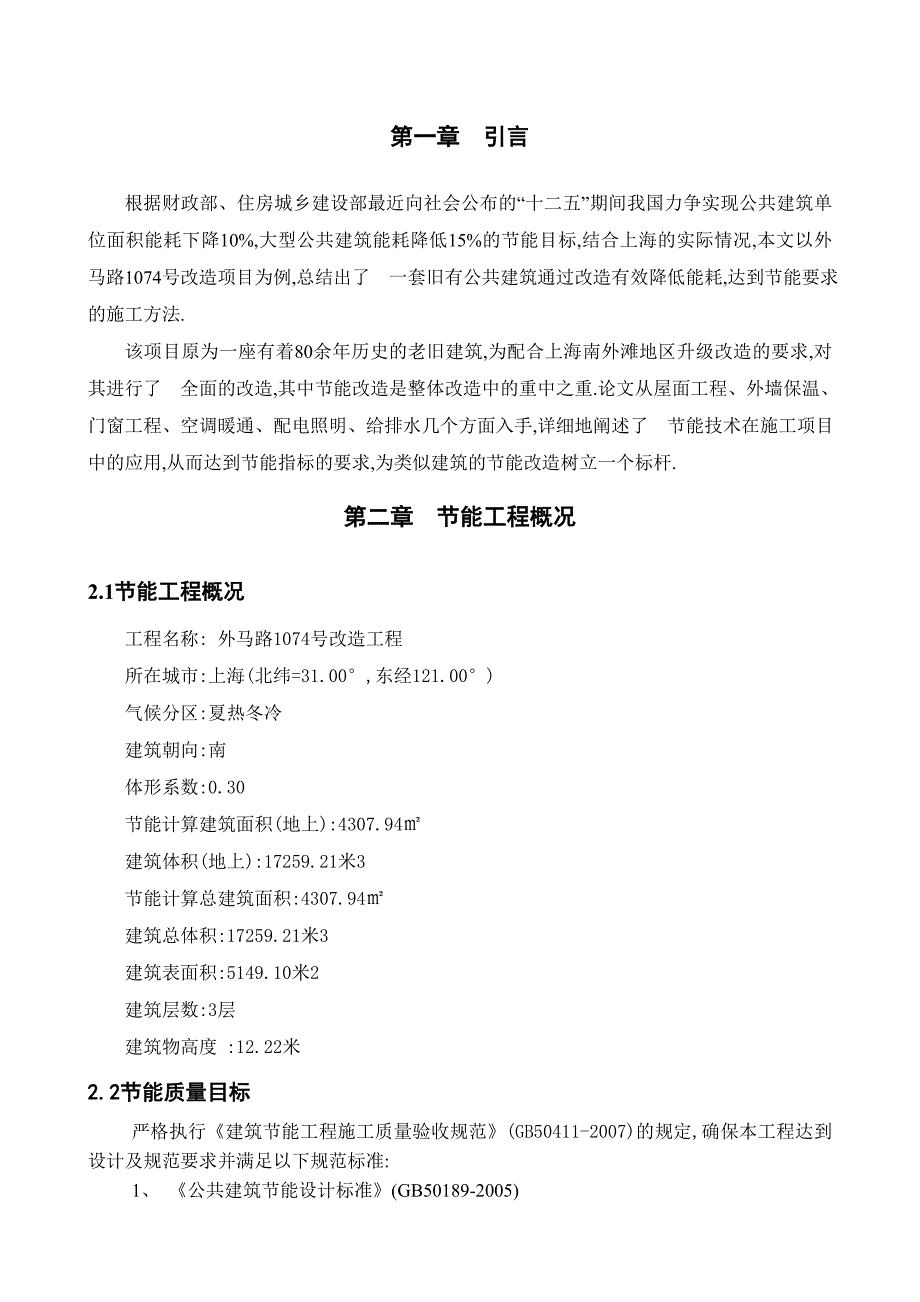

1、第一章 引言根据财政部、住房城乡建设部最近向社会公布的“十二五”期间我国力争实现公共建筑单位面积能耗下降10%,大型公共建筑能耗降低15%的节能目标,结合上海的实际情况,本文以外马路1074号改造项目为例,总结出了 一套旧有公共建筑通过改造有效降低能耗,达到节能要求的施工方法.该项目原为一座有着80余年历史的老旧建筑,为配合上海南外滩地区升级改造的要求,对其进行了 全面的改造,其中节能改造是整体改造中的重中之重.论文从屋面工程、外墙保温、门窗工程、空调暖通、配电照明、给排水几个方面入手,详细地阐述了 节能技术在施工项目中的应用,从而达到节能指标的要求,为类似建筑的节能改造树立一个标杆.第二章
2、节能工程概况2.1节能工程概况工程名称: 外马路1074号改造工程所在城市:上海(北纬=31.00,东经121.00)气候分区:夏热冬冷建筑朝向:南体形系数:0.30节能计算建筑面积(地上):4307.94建筑体积(地上):17259.21米3节能计算总建筑面积:4307.94建筑总体积:17259.21米3建筑表面积:5149.10米2建筑层数:3层建筑物高度 :12.22米2.2节能质量目标严格执行建筑节能工程施工质量验收规范(GB50411-2007)的规定,确保本工程达到设计及规范要求并满足以下规范标准:1、 公共建筑节能设计标准(GB50189-2005)2、 上海市建设和交通委员会

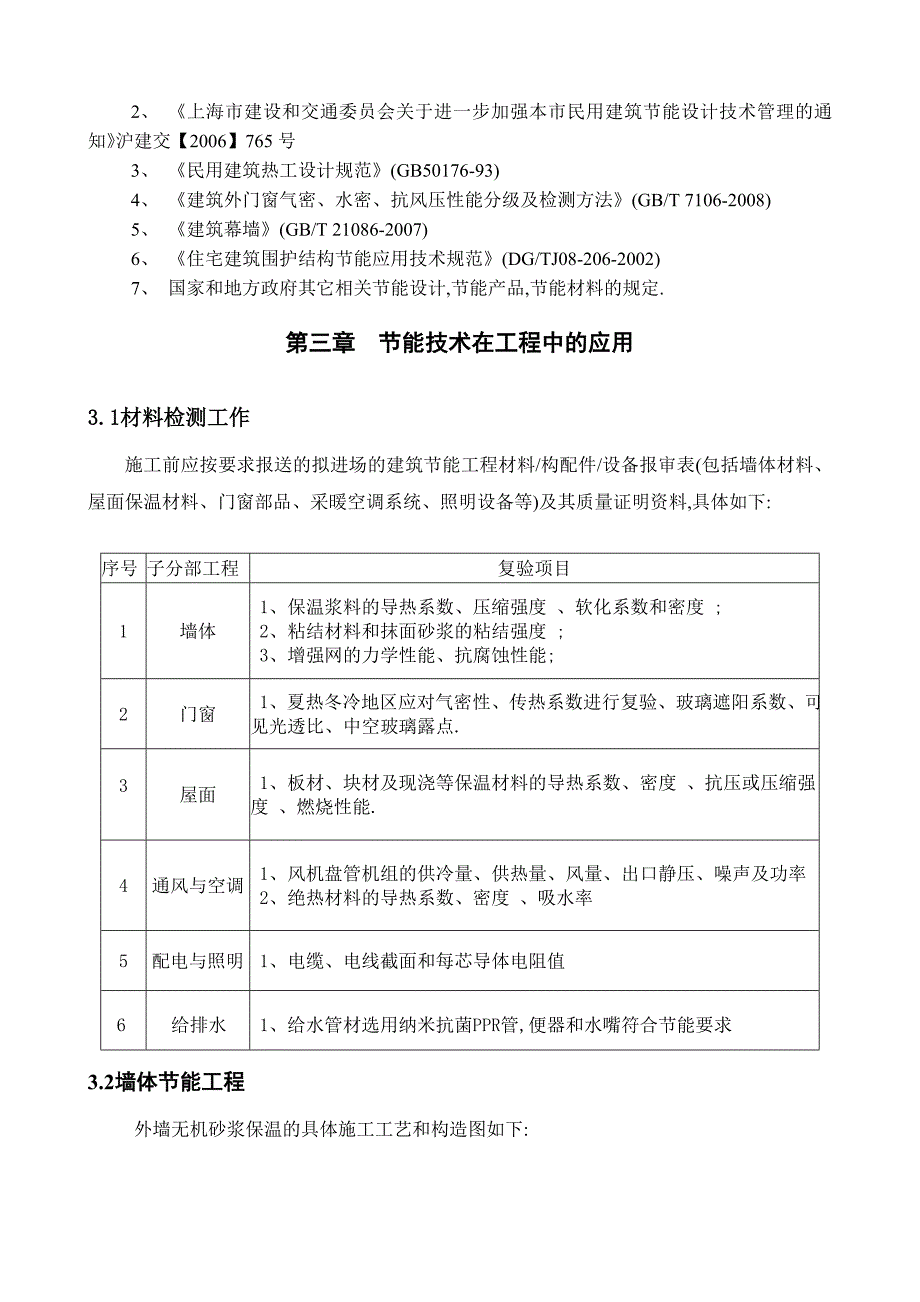

3、关于进一步加强本市民用建筑节能设计技术管理的通知沪建交【2006】765号3、 民用建筑热工设计规范(GB50176-93)4、 建筑外门窗气密、水密、抗风压性能分级及检测方法(GB/T 7106-2008)5、 建筑幕墙(GB/T 21086-2007)6、 住宅建筑围护结构节能应用技术规范(DG/TJ08-206-2002)7、 国家和地方政府其它相关节能设计,节能产品,节能材料的规定.第三章 节能技术在工程中的应用3.1材料检测工作施工前应按要求报送的拟进场的建筑节能工程材料/构配件/设备报审表(包括墙体材料、屋面保温材料、门窗部品、采暖空调系统、照明设备等)及其质量证明资料,具体如下:
4、序号子分部工程复验项目1墙体 1、保温浆料的导热系数、压缩强度 、软化系数和密度 ; 2、粘结材料和抹面砂浆的粘结强度 ; 3、增强网的力学性能、抗腐蚀性能;2门窗 1、夏热冬冷地区应对气密性、传热系数进行复验、玻璃遮阳系数、可见光透比、中空玻璃露点.3屋面 1、板材、块材及现浇等保温材料的导热系数、密度 、抗压或压缩强度 、燃烧性能.4通风与空调 1、风机盘管机组的供冷量、供热量、风量、出口静压、噪声及功率 2、绝热材料的导热系数、密度 、吸水率5配电与照明1、 电缆、电线截面和每芯导体电阻值6 给排水 1、给水管材选用纳米抗菌PPR管,便器和水嘴符合节能要求3.2墙体节能工程 外墙无机砂浆

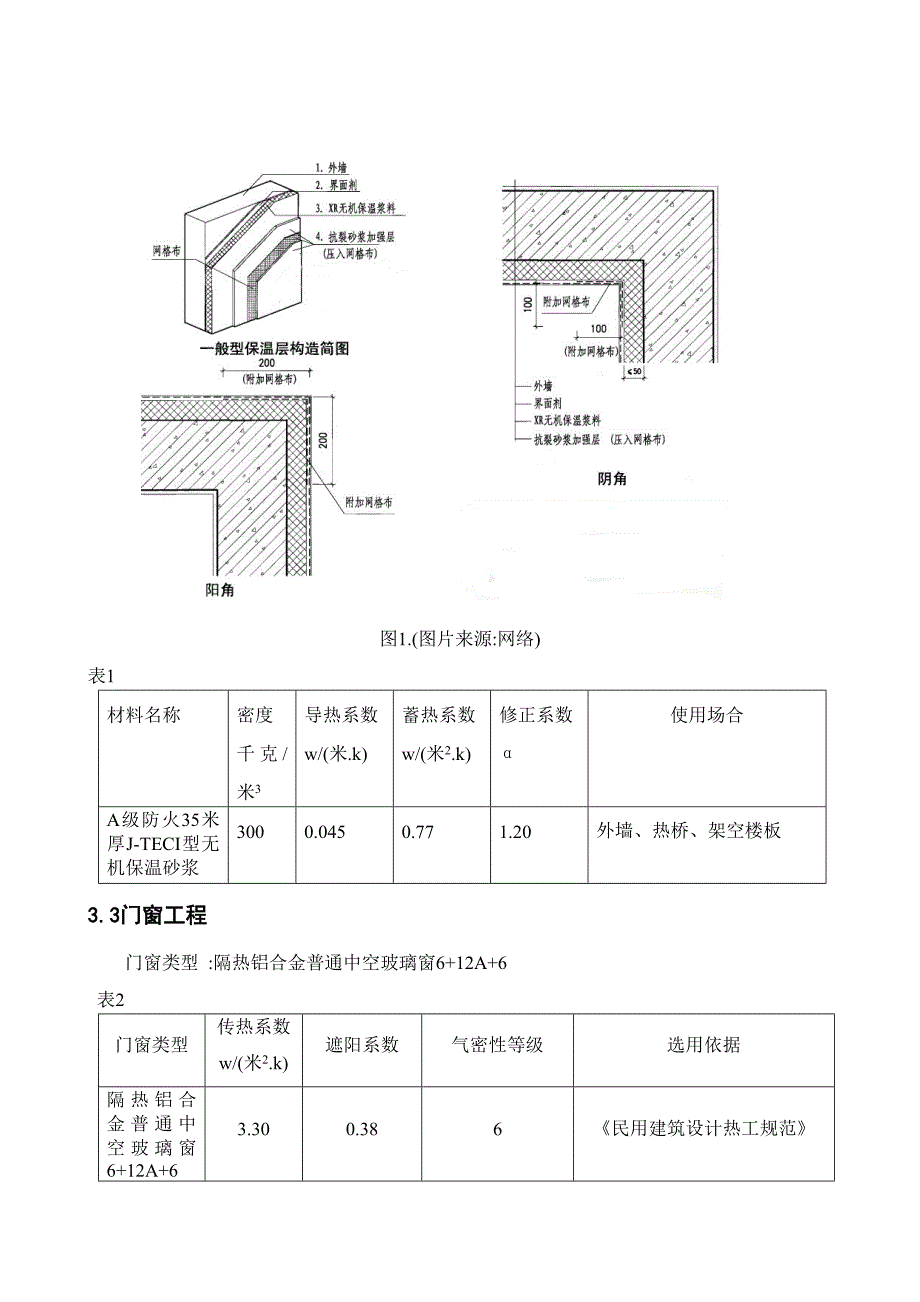

5、保温的具体施工工艺和构造图如下: 图1.(图片来源:网络)表1 材料名称密度 千克/米3导热系数w/(米.k)蓄热系数w/(米2.k)修正系数使用场合A级防火35米厚J-TECI型无机保温砂浆3000.0450.771.20外墙、热桥、架空楼板 3.3门窗工程门窗类型 :隔热铝合金普通中空玻璃窗6+12A+6 表2 门窗类型传热系数w/(米2.k)遮阳系数气密性等级选用依据隔热铝合金普通中空玻璃窗6+12A+63.300.386民用建筑设计热工规范3.4屋面保温工程屋面保温工序做法(由上至下):1) 40厚细石钢筋砼板,混凝土C25双向4f6;2) 20厚1:2.5水泥砂浆找平层;3) 100
6、米米泡沫玻璃保温板;4) 2米米厚非焦油聚氨酯防水涂膜;5) 刷基层处理剂一遍;6) 20厚1:2.5水泥砂浆找平层;7) 钢筋混凝土屋面板,表面清扫干净.表3 材料名称密度 千克/米3导热系数w/(米.k)蓄热系数w/(米2.k)修正系数使用场合泡沫玻璃保温板1800.0520.811.20屋顶3.5通风与空调节能工程空调方式:采用多联机空调系统+新风形式.空调总容量623.5kw,单位面积空调容量为180w/米2,空调机COP3.8.空调按楼层分区,分层空调相对独立,以便控制.室内机原则上采用天花板嵌入式(四向气流),但会议室等可根据实际装饰情况改用天花板潜入导管内藏式,送风方式可为顶送或
7、侧送.室外机均位于屋面.区域内新风均采用全热交换式换气机,其全热效率大于63%,以便节能.具体采取的措施有以下几点:1) 设分户温度 控制及分户冷量计量设施; 2) 室外机位置有利于空调设备夏季排热,且便于清洗和维护;3) 当室外空气温度 不高于28时,采用通风降温措施改善室内热环境;4) 通风系统采用自然通风和机械通风相结合;3.6配电与照明节能工程本工程的配电和照明是节能项目的重点控制对象,不但低压配电系统选择的电缆、电线截面不得低于设计值,进场时还对截面和每芯导体电阻值进行了 取样送检.本建筑的总装接容量为460kw;用电安装容量为0.81kw/米2;室内各区域的照度 及对应的LPD值为
8、1) 办公室300LX: LPD:11W/米22) 走廊50LX: LPD: 5W/米23) 一层车库75LX:LPD: 4W/米2:照明灯具采用T5节能灯配节能电芯镇流器,发光效率不低于60L米/W;显色指数(Ra)不小 于80.控制开关采用声控式开关、红外感应式开关、触摸式开关相结合的方式,有效降低无人使用时的照明能耗.3.7给排水节能工程本项目的节水工作内容主要体现在生活用水部分,通过节水洁具的广泛使用确保了 水资源的有效利用和减少不必要的浪费.具体采用的节水措施为:采用两档6L式水箱坐便器;水龙头采用陶瓷芯定量水龙头;采用无气压节能水箱及变频供水;淋浴使用的热水器采用太阳能热水器;消
9、防水池、箱设水箱自洁消毒器,定期对水池除藻消毒,避免整池造成浪费;选用内壁光滑,接头密封性能好的管材,降低能耗及节水;采用处理后的中水作为绿化、道路浇洒用水.第五章 结论节能施工贯穿于整个项目的全过程,从施工质量管理文件、设计符合性、产品质量、安装质量等多个方面进行检查,及时对隐蔽工程和相关接口进行检查,同时要有详细的文字和图像资料,并进行节能监控检测和必要的试运行以检测节能功能. 通过检测计算,该建筑的全年能耗小 于参照建筑的全年能耗,节能率为51.39%,并且各项指标均满足建筑节能综合指标计算的基本要求,符合公共建筑节能设计标准(GB50189-2005)4.3.1的节能要求.附件:工程施
10、工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。把保障人民群众生命财产安全,最大限度地预防和减少突发事件所造成的损失作为首要任务。 2、统一领导,分级负责原则。在本项目部领导统一组织下,发挥各职能部门作用,逐级落实安全生产责任,建立完善的突发事件应急管理机制。 3、依靠科学,依法规范原则。科学技术是第一生产力,利用现代科学技术,发挥专业技术人员作用,依照行业安全生产法规,规范应急救援工作。 4、预防为主,防止结合原则。认真贯彻安全第一,预防为主,综合治理的基本方针,坚持突发事件应急与预防工作相结合,重点做好预防、预测、预警、预报和常态下风险评估、应急准备、应急队伍建设、应急
11、演练等项工作。确保应急预案的科学性、权威性、规范性和可操作性。二、编制目的1、应急预案应针对那些可能造成企业、系统人员死亡或严重伤害、设备和环境受到严重破坏的突发性灾害,如触电事故、泥石流灾害、火灾、环境破坏等。2、应急预案是对日常安全管理工作的必要补充,应急预案应以完善的预防措施为基础,体现“安全第一、预防为主”的方针。3、应急预案应以努力保护人身安全、防止人员伤害为第一目的,同时兼顾设备和环境的防护,尽量减少灾害的损失程度。4、应急预案应结合实际,措施明确具体,具有很强的可操作性。5、应急预案应经常检查修订,以保证先进科学的防灾、减灾设备和措施被采用。三、应急组织机构及职责1、应急组织机构
12、为加强安全领导,进行系统化、网络化管理,项目部成立应急预案管理领导小组,项目经理任组长,项目总工程师、常务副经理、安全总监、项目副经理为副组长,各职能部门负责人、安全环保部安全员、各施工队专职安全员、施工队队长为组员,负责日常的安全管理工作。2、应急领导小组职责负责重、特大事故的现场应急抢险救援指挥,对施工现场突发性情况进行技术、资金和设备支持,在施工现场发生重特大事故时以最快的时间达到现场,分析紧急状态和确定风险事故级别,负责分部和有关地方管理部门、组织、机构联络和报告事故情况,制定抢险救援的方案措施,领导现场应急抢险救援工作,确定紧急状态的解除,协助事故原因的调查和处理工作。在上级和有关地
13、方部门进入的情况下,参与制定抢险救援方案措施,做好应急抢险救援配合工作。四、应急预案的基本要求1、发生人员伤亡事故后,施工现场应急处理措施一般规定 当发生事故时,负伤人员或者最先发现事故的人,应立即报告项目经理或专项安全负责人,并应马上组织人力现场抢救伤害者,根据伤情需要,协助医务人员运送伤者到医院或拨打“120”,请求协助抢救。 1.1事故发生后,各级人员应保镇静及冷静,切实负起本身责任,主动控制局面。要有组织、有指挥和结合实际进行妥善处理。 1.2 第一时间进行“救死扶伤”,采取措施救护受伤(害)人员,对必须在现场进行紧急抢救的,应采取应急方法如止血、人工呼吸等进行施救。否则必须立即用工地
14、的交通工具或截出租车将伤者送到就近医院进行抢救。同时应采取有效措防止事故蔓延扩大。 1.3 认真保护事故现场及善后工作。凡与事故有关的物体、痕迹、状态不得破坏,并划出保护区禁止闲人进入。 1.4 因抢救受伤(害)人员,以及疏导交通等原因,需要移动现场某些物体时,必须做好现场标记、拍照、录像或绘制现场简图,并写出书面记录,妥善保存现场重要痕迹、物证等。 2、 发生火警、火灾事故时,施工现场应急处理措施一般规定。 2.1 应立即了解起火部位及燃烧的物质,积极抢救伤者及使用施工现场所有消防器材进行灭火自救工作。 2.2 迅速准确地拨打119报警。在拨打119时,做到镇静拨号,说清火灾单位的名称、地址
15、电话号码、燃烧部位、燃烧物质的性能等。 2.3报警后,派专人到约定的路口迎接消防队。 2.4 在消防部门到达前,对易燃、易爆的物质采取正确有效的隔离。根据火场情况,机动灵活地选择灭火工具。 2.5 在扑救现场,应行动统一,如火势扩大,一般扑救不可能时,应及时组织撤退扑救人员,避免不必要的伤亡。 3、 利用一切可行的通讯工具按规定时间内将事故情况进行层级上报。 4、发生事故层级上报时限。 4.1 轻伤事故,应在24小时内报告企业负责人、安全管理部门和基层工会组织。 4.2 重伤事故,一般情况下,事故单位应在24小时内报上级主管单位,由上级主管单位分XX市有关部门。对涉外有影响的,事故单位应在事
16、故发生后4小时内如实报上级主管单位。 4.3 重伤3人或死亡1至2人的事故,事故单位应在事故发生后4小时内如实报上级主管单位,由上级主管单位分XX市有关部门。 4.4 死亡3人以上重大、特别重大死亡事故应在事故发生后2小时XX市人民政府,同时报上级主管单XX市劳动行政部门、工会组织、公安部门。 4.5 发生急性中毒、中署事故,除报上级主管单XX公司安质部、办公室)外,应同时XX市卫生行政部门。 4.6 发生爆炸物品爆炸事故和火灾事故,除报报上级主管单XX公司质安部、办公室)外,应同时XX市公安部门。5、防止违章和事故的安全规定 5.1 未经三级安全教育的新工人,复工换岗的人员未经岗位安全教育,
17、不得进入施工现场的工作岗位进行操作。 5.2 不正确佩戴安全帽及佩戴超过使用年限(2年半)的安全帽,不准进入施工现场。 5.3 严禁赤脚或穿高跟鞋、拖鞋进入施工现场。 5.4 严禁酒后及带小孩进入施工现场。 5.5 不得到禁止烟火的地方吸烟、动火。 5.6 不得攀登脚手架。 5.7 特种作业人员、机械操作工未经专门安全培训,无有效专业上岗操作证,不得上岗操作。 5.8 脚手架及所有机械设施设备和现浇混凝土模板支撑,搭设安装后,未经验收合格,不得使用。 5.9 电源开关箱不准一闸、一漏电、一箱多用。 5.10 未经指派批准,未经作业安全交底或安全交底不清和无安全防护设施,不得盲目操作。 5.11 不得违章指挥和违章作业,对违章作业的指令有权拒绝,并有责作制止他人违章作业。 5.12 对各种安全检查防护装置、防护设施及警告、安全标志等不得随意拆除和有意挪动。
