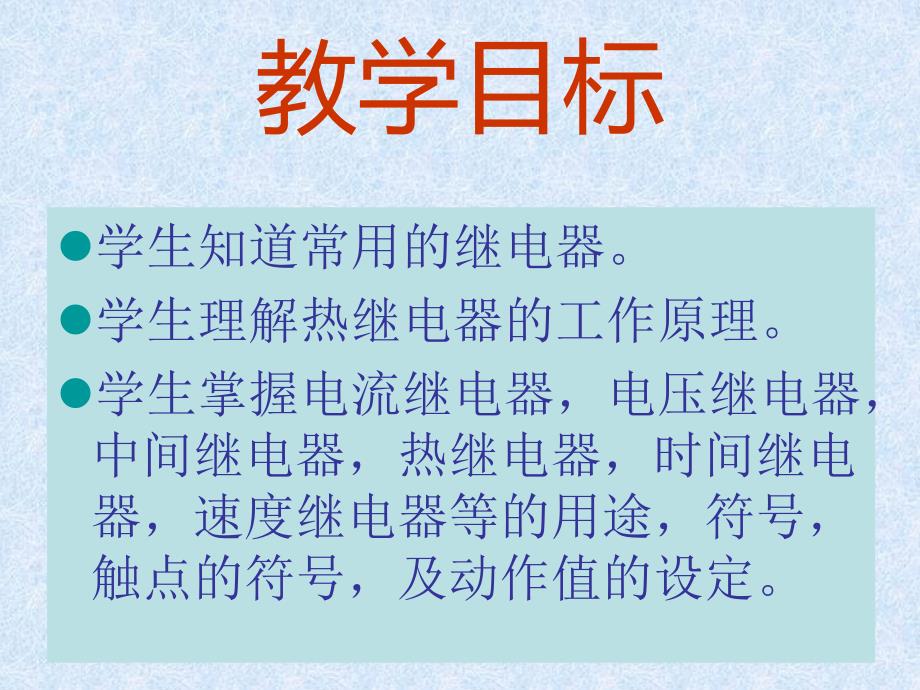

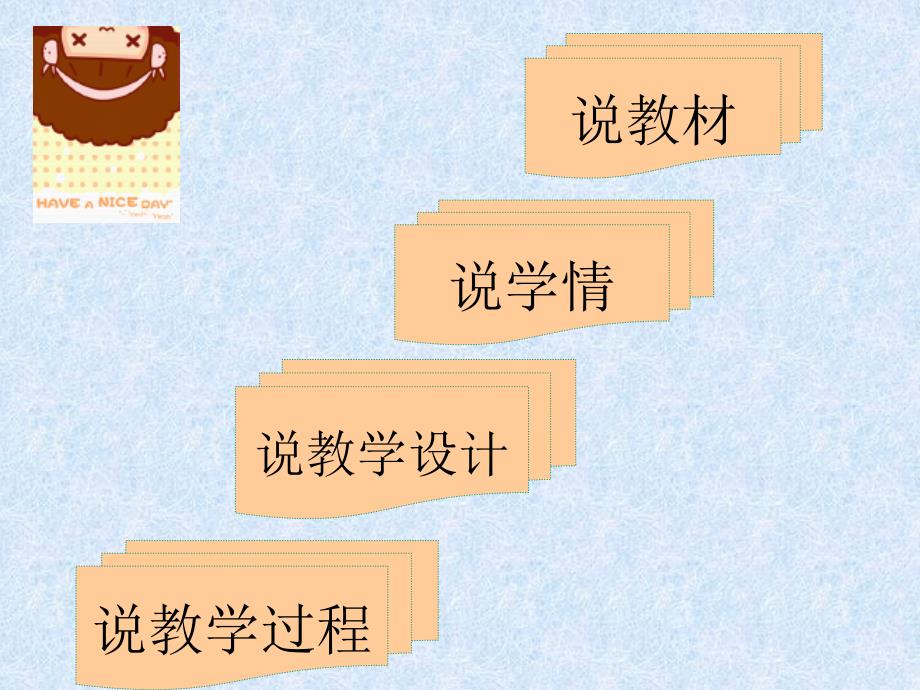

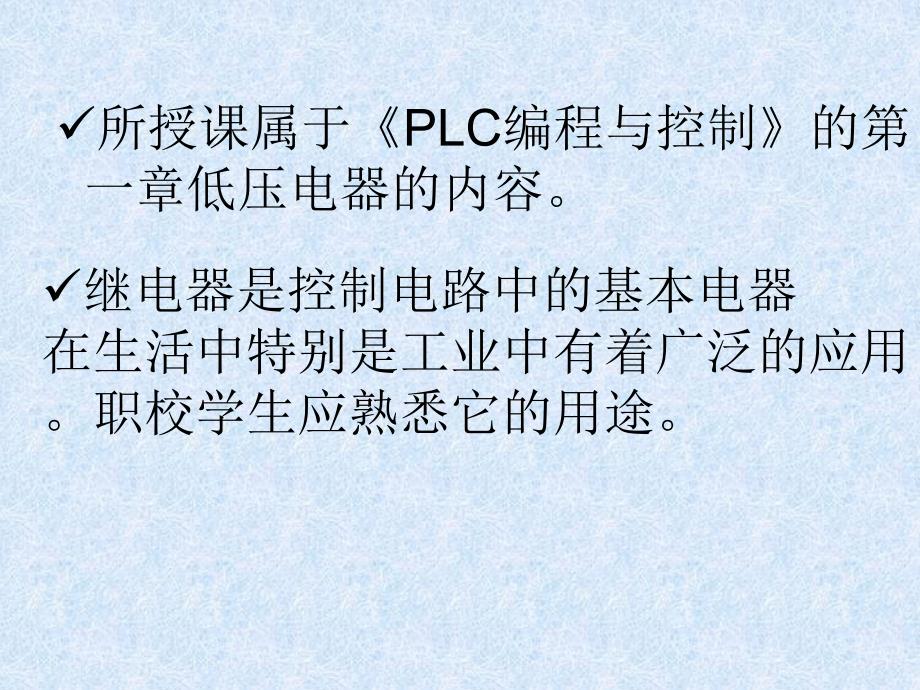

1、说教材说学情说教学设计说教学过程所授课属于PLC编程与控制的第 一章低压电器的内容。继电器是控制电路中的基本电器在生活中特别是工业中有着广泛的应用。职校学生应熟悉它的用途。教学目标 l学生知道常用的继电器。l学生理解热继电器的工作原理。l学生掌握电流继电器，电压继电器，中间继电器，热继电器，时间继电器，速度继电器等的用途，符号，触点的符号，及动作值的设定。教学重点l继电器的用途l继电器的符号l继电器的触点符号l继电器的动作值设定教学难点热继电器，时间继电器的工作原理时间继电器常开和常闭延时触点的区别。学生知识基础很薄弱，他们对抽象的理论感到乏味。但是他们对直观的操作性的电器有兴趣教法为了使讲授
2、易懂穿插实物演示和动画演示学法学生观察继电器实物以增加感性认识；通过练习画图来掌握继电器的符号。教学过程让学生观察继电器实物引入课题继电器作用：作用：根据电器量（如电压，根据电器量（如电压，电流）或非电量（如温度，时间压力电流）或非电量（如温度，时间压力转速等）的变化，接通或断开电路以转速等）的变化，接通或断开电路以实现自动控制和保护电力拖动装置的实现自动控制和保护电力拖动装置的电器。电器。其他继电器中间继电器电流继电器电压继电器速度继电器时间继电器热继电器继电器教学内容电流继电器欠流继电器过流继电器超过整定电流时动作。超过整定电流时动作。其范围：其范围：交流（交流（110350%）IN；直流
3、直流（70300%）IN 当电流低于整定电流当电流低于整定电流时动作。时动作。欠电流继电欠电流继电器一般自动复位。器一般自动复位。电流继电器的电路图符号过电流继电器过电流继电器I KIKIKA过电流继电器过电流继电器I KIKIKA电压继电器根据线圈电压的大小而动作的继电器根据线圈电压的大小而动作的继电器电压继电器过压继电器欠压继电器过电压继电器动作过电压继电器动作电压的整定其范围：电压的整定其范围：（105120%）UN欠电压欠电压继电器继电器吸合吸合电压（电压（3050%）UN；释放电压（释放电压（720%）UN欠电压继电器欠电压继电器KVKVU U KVKVKVKVKVKV电压继电器的
4、电路图符号热继电器用途：电动机的过载保护和断相保护电动机的过载保护和断相保护。结构图a）外形 b）结构图 1-电流整定装置 2-主电路接线柱 3-复位按钮 4-常闭触头 5-动作机构 6-热元件 31-常闭触头接线柱32-公共动触头接线柱 33-常开触头接线柱 热继电器的工作原理a）外形 b）结构图 1-电流整定装置 2-主电路接线柱 3-复位按钮 4-常闭触头 5-动作机构 6-热元件 31-常闭触头接线柱32-公共动触头接线柱 33-常开触头接线柱 发热元件发热元件3通电发热后，通电发热后，主双金属片主双金属片2受热向左受热向左弯曲，推动导板弯曲，推动导板4向左向左推动执行机构发生一定推动
5、执行机构发生一定的运动。的运动。电流越大，执行机构的电流越大，执行机构的运动幅度也越大。运动幅度也越大。当电流大到一定程度时，当电流大到一定程度时，执行机构发生跃变，触执行机构发生跃变，触点发生动作从而切断主点发生动作从而切断主电路。电路。热继电器图形热继电器图形使用与选择使用与选择使用：作为电动机的过载保护，注意与熔使用：作为电动机的过载保护，注意与熔断器的配合。断器的配合。选择：选择：eRed eR：热继电器热元件的额定电流；热继电器热元件的额定电流；ed：电动机的额定电流。电动机的额定电流。时间继电器作用作用：按整定时间长短通断电路。：按整定时间长短通断电路。是一种按照时间原则进行控制的
6、继电是一种按照时间原则进行控制的继电器。器。分类按原理分电磁式电磁式电动式电动式 空气阻尼式空气阻尼式晶体管式晶体管式 数字式数字式按延时方式分按延时方式分通电延时型通电延时型断电延时型断电延时型动画演示12怎样调节延时时间呢？调节延时旋钮可设定延时时间通电延时和断电延时继电器的转换改变电磁机构位置，将电磁铁掉头安装时间继电器的电路图符号时间继电器的电路图符号(a)(b)(c)(d)(e)(f)(g)(h)(a)(a)线圈一般符号线圈一般符号 (b)(b)通电延时线圈通电延时线圈 (c)(c)断电延时线圈断电延时线圈 (d)(d)通电延时闭通电延时闭合动合（常开）触点合动合（常开）触点 (e)
7、e)通电延时断开动断（常闭）触点通电延时断开动断（常闭）触点 （f f）断电延时断断电延时断开动合（常开）触点开动合（常开）触点 （g g）断电延时闭合动断（常闭）触点（断电延时闭合动断（常闭）触点（h h）瞬动触点瞬动触点 速度继电器作用：作用：用于转速的检测，比如用来在三相用于转速的检测，比如用来在三相交流异步电动机反接制动转速过零时，自交流异步电动机反接制动转速过零时，自动切除反相序电源。根据速度的大小通断动切除反相序电源。根据速度的大小通断电路。电路。结构：结构：定子、转子和触头定子、转子和触头参数参数：动作转速：动作转速：120rpm 复位转速：复位转速：KSnKSKS(a)转子转
8、子 (b)常开触点常开触点 (c)常闭触点常闭触点中间继电器用途用途：将一个输入信号变成多个将一个输入信号变成多个输出信号或将信号放大（即增大输出信号或将信号放大（即增大触点容量）的继电器。触点容量）的继电器。中间继电器实质上是一种中间继电器实质上是一种电压继电器，结构和工作原理与电压继电器，结构和工作原理与接触器相同接触器相同。特点：触点对数多，没有主辅之分。对工作电流小于5安的电路可用来替代接触器中间继电器电路图符号KA常闭辅助触点线圈KA常开辅助触点KA其它继电器其它继电器压力继电器压力继电器光电继电器光电继电器温度继电器温度继电器课堂练习写出下列电器的图形符号和文字符写出下列电器的图形符号和文字符号号：热继电器 时间继电器 速度继电器作业布置 写出下列电器的作用写出下列电器的作用：热继电器热继电器 时间继电器 速度继电器画出画出下列电器的常开和常闭触下列电器的常开和常闭触l过流继电器过流继电器l热继电器热继电器l时间继电器时间继电器l速度继电器速度继电器谢谢 谢谢
