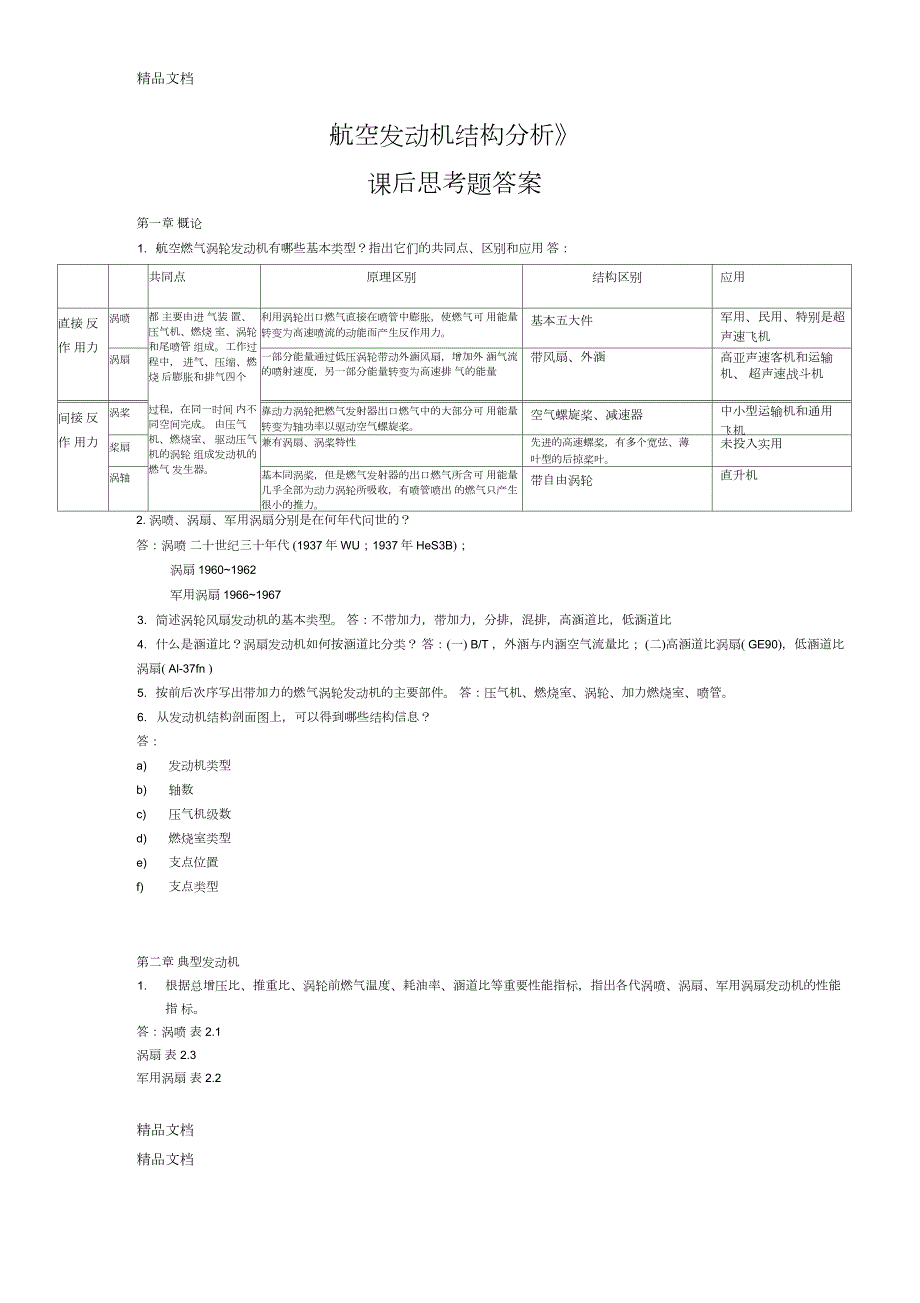

1、精品文档航空发动机结构分析课后思考题答案第一章 概论1. 航空燃气涡轮发动机有哪些基本类型？指出它们的共同点、区别和应用 答：共同点原理区别结构区别应用直接 反作 用力涡喷都 主要由进 气装 置、压气机、燃烧 室、涡轮和尾喷管 组成。工作过程中， 进气、压缩、燃烧 后膨胀和排气四个利用涡轮出口燃气直接在喷管中膨胀，使燃气可 用能量转变为高速喷流的动能而产生反作用力。基本五大件军用、民用、特别是超声速飞机涡扇一部分能量通过低压涡轮带动外涵风扇，增加外 涵气流的喷射速度，另一部分能量转变为高速排 气的能量带风扇、外涵高亚声速客机和运输 机、 超声速战斗机过程，在同一时间 内不同空间完成。 由压气机

2、燃烧室、 驱动压气机的涡轮 组成发动机的燃气 发生器。间接 反作 用力涡桨靠动力涡轮把燃气发射器出口燃气中的大部分可 用能量转变为轴功率以驱动空气螺旋桨。空气螺旋桨、减速器中小型运输机和通用飞机桨扇兼有涡扇、涡桨特性先进的高速螺桨，有多个宽弦、薄叶型的后掠桨叶。未投入实用涡轴基本同涡桨，但是燃气发射器的出口燃气所含可 用能量几乎全部为动力涡轮所吸收，有喷管喷出 的燃气只产生很小的推力。带自由涡轮直升机2. 涡喷、涡扇、军用涡扇分别是在何年代问世的？答：涡喷 二十世纪三十年代 (1937年 WU；1937年HeS3B)；涡扇 19601962军用涡扇 196619673. 简述涡轮风扇发动机的

3、基本类型。 答：不带加力，带加力，分排，混排，高涵道比，低涵道比4. 什么是涵道比？涡扇发动机如何按涵道比分类？ 答：(一) B/T ，外涵与内涵空气流量比； (二)高涵道比涡扇( GE90)，低涵道比涡扇( Al-37fn )5. 按前后次序写出带加力的燃气涡轮发动机的主要部件。 答：压气机、燃烧室、涡轮、加力燃烧室、喷管。6. 从发动机结构剖面图上，可以得到哪些结构信息？答：a) 发动机类型b) 轴数c) 压气机级数d) 燃烧室类型e) 支点位置f) 支点类型第二章 典型发动机1. 根据总增压比、推重比、涡轮前燃气温度、耗油率、涵道比等重要性能指标，指出各代涡喷、涡扇、军用涡扇发动机的性能

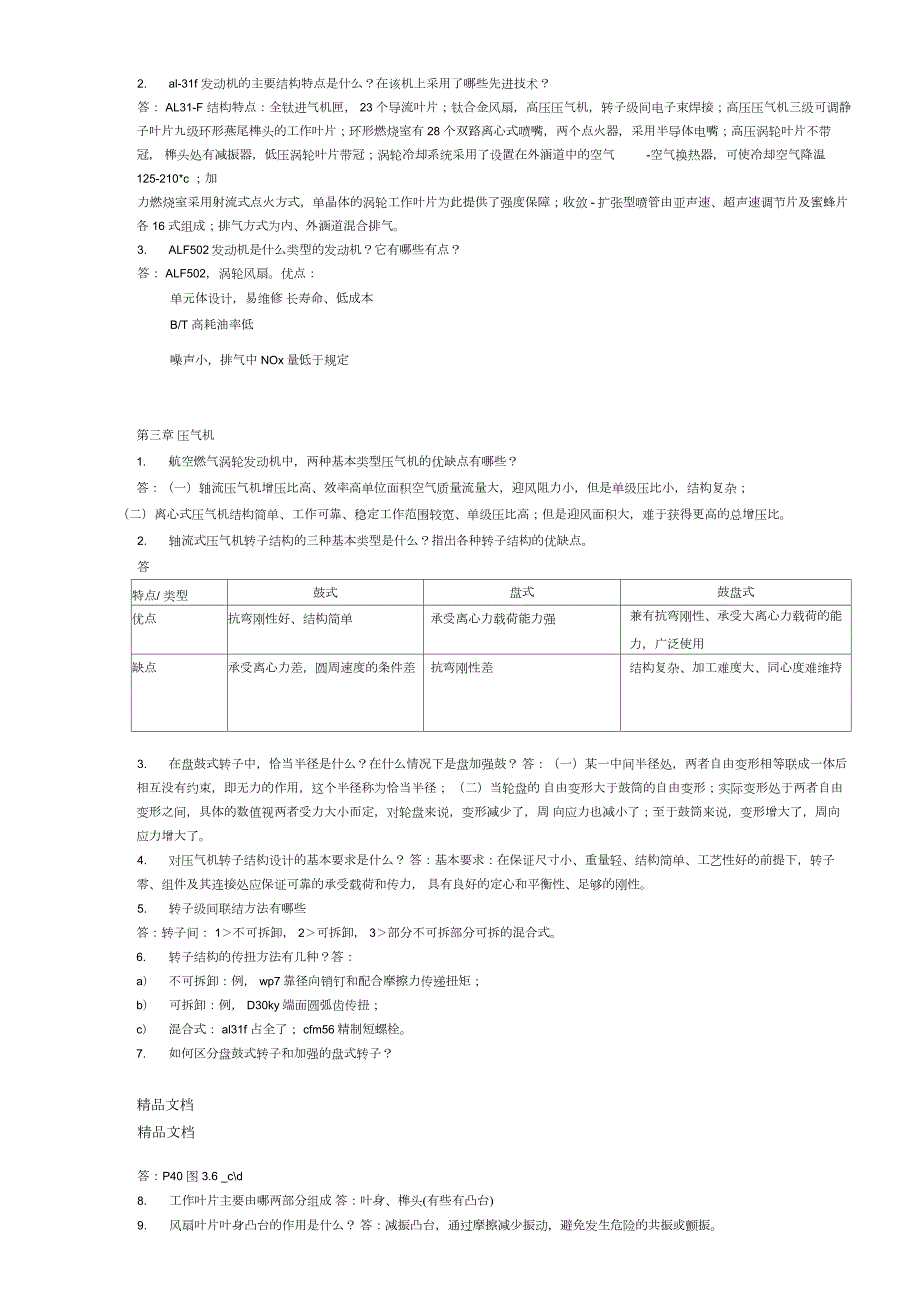

4、指 标。答：涡喷 表 2.1涡扇 表 2.3军用涡扇 表 2.2精品文档精品文档2. al-31f 发动机的主要结构特点是什么？在该机上采用了哪些先进技术？答： AL31-F 结构特点：全钛进气机匣， 23 个导流叶片；钛合金风扇，高压压气机，转子级间电子束焊接；高压压气机三级可调静 子叶片九级环形燕尾榫头的工作叶片；环形燃烧室有 28 个双路离心式喷嘴，两个点火器，采用半导体电嘴；高压涡轮叶片不带冠， 榫头处有减振器，低压涡轮叶片带冠；涡轮冷却系统采用了设置在外涵道中的空气-空气换热器，可使冷却空气降温 125-210*c ；加力燃烧室采用射流式点火方式，单晶体的涡轮工作叶片为此提供了强度保

5、障；收敛 - 扩张型喷管由亚声速、超声速调节片及蜜蜂片 各 16 式组成；排气方式为内、外涵道混合排气。3. ALF502发动机是什么类型的发动机？它有哪些有点？答： ALF502，涡轮风扇。优点：单元体设计，易维修 长寿命、低成本B/T 高耗油率低噪声小，排气中 NOx量低于规定第三章 压气机1. 航空燃气涡轮发动机中，两种基本类型压气机的优缺点有哪些？答：（一）轴流压气机增压比高、效率高单位面积空气质量流量大，迎风阻力小，但是单级压比小，结构复杂；（二）离心式压气机结构简单、工作可靠、稳定工作范围较宽、单级压比高；但是迎风面积大，难于获得更高的总增压比。2. 轴流式压气机转子结构的三种基本

6、类型是什么？指出各种转子结构的优缺点。答特点/ 类型鼓式盘式鼓盘式优点抗弯刚性好、结构简单承受离心力载荷能力强兼有抗弯刚性、承受大离心力载荷的能力，广泛使用缺点承受离心力差，圆周速度的条件差抗弯刚性差结构复杂、加工难度大、同心度难维持3. 在盘鼓式转子中，恰当半径是什么？在什么情况下是盘加强鼓？ 答：（一）某一中间半径处，两者自由变形相等联成一体后相互没有约束，即无力的作用，这个半径称为恰当半径； （二）当轮盘的 自由变形大于鼓筒的自由变形；实际变形处于两者自由变形之间，具体的数值视两者受力大小而定，对轮盘来说，变形减少了，周 向应力也减小了；至于鼓筒来说，变形增大了，周向应力增大了。4. 对

7、压气机转子结构设计的基本要求是什么？ 答：基本要求：在保证尺寸小、重量轻、结构简单、工艺性好的前提下，转子零、组件及其连接处应保证可靠的承受载荷和传力， 具有良好的定心和平衡性、足够的刚性。5. 转子级间联结方法有哪些答：转子间： 1不可拆卸， 2可拆卸， 3部分不可拆部分可拆的混合式。6. 转子结构的传扭方法有几种？答：a）不可拆卸：例， wp7靠径向销钉和配合摩擦力传递扭矩；b）可拆卸：例， D30ky端面圆弧齿传扭；c）混合式： al31f 占全了； cfm56精制短螺栓。7. 如何区分盘鼓式转子和加强的盘式转子？精品文档精品文档答：P40 图 3.6 _cd8. 工作叶片主要由哪两部分

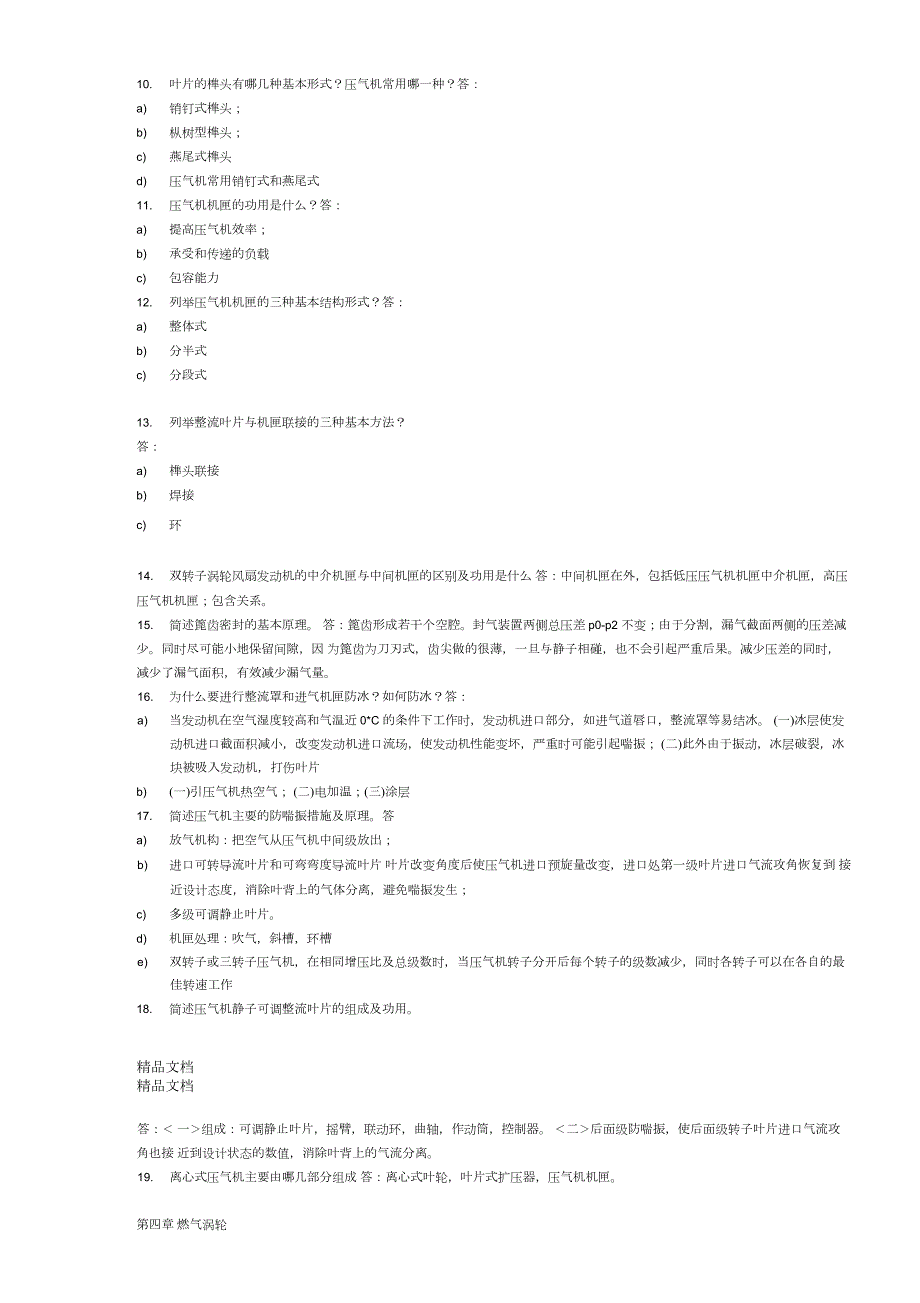

8、组成 答：叶身、榫头(有些有凸台)9. 风扇叶片叶身凸台的作用是什么？ 答：减振凸台，通过摩擦减少振动，避免发生危险的共振或颤振。10. 叶片的榫头有哪几种基本形式？压气机常用哪一种？答：a) 销钉式榫头；b) 枞树型榫头；c) 燕尾式榫头d) 压气机常用销钉式和燕尾式11. 压气机机匣的功用是什么？答：a) 提高压气机效率；b) 承受和传递的负载c) 包容能力12. 列举压气机机匣的三种基本结构形式？答：a) 整体式b) 分半式c) 分段式13. 列举整流叶片与机匣联接的三种基本方法？答：a) 榫头联接b) 焊接c) 环14. 双转子涡轮风扇发动机的中介机匣与中间机匣的区别及功用是什么 答：

9、中间机匣在外，包括低压压气机机匣中介机匣，高压压气机机匣；包含关系。15. 简述篦齿密封的基本原理。 答：篦齿形成若干个空腔。封气装置两侧总压差 p0-p2 不变；由于分割，漏气截面两侧的压差减少。同时尽可能小地保留间隙，因 为篦齿为刀刃式，齿尖做的很薄，一旦与静子相碰，也不会引起严重后果。减少压差的同时，减少了漏气面积，有效减少漏气量。16. 为什么要进行整流罩和进气机匣防冰？如何防冰？答：a) 当发动机在空气湿度较高和气温近 0*C 的条件下工作时，发动机进口部分，如进气道唇口，整流罩等易结冰。 (一)冰层使发 动机进口截面积减小，改变发动机进口流场，使发动机性能变坏，严重时可能引起喘振；

10、 (二)此外由于振动，冰层破裂，冰 块被吸入发动机，打伤叶片b) (一)引压气机热空气； (二)电加温；(三)涂层17. 简述压气机主要的防喘振措施及原理。答a) 放气机构：把空气从压气机中间级放出；b) 进口可转导流叶片和可弯弯度导流叶片 叶片改变角度后使压气机进口预旋量改变，进口处第一级叶片进口气流攻角恢复到 接近设计态度，消除叶背上的气体分离，避免喘振发生；c) 多级可调静止叶片。d) 机匣处理：吹气，斜槽，环槽e) 双转子或三转子压气机，在相同增压比及总级数时，当压气机转子分开后每个转子的级数减少，同时各转子可以在各自的最 佳转速工作18. 简述压气机静子可调整流叶片的组成及功用。精品

11、文档精品文档答： 一组成：可调静止叶片，摇臂，联动环，曲轴，作动筒，控制器。 二后面级防喘振，使后面级转子叶片进口气流攻角也接 近到设计状态的数值，消除叶背上的气流分离。19. 离心式压气机主要由哪几部分组成 答：离心式叶轮，叶片式扩压器，压气机机匣。第四章 燃气涡轮1. 航空燃气涡轮发动机中，涡轮有哪两种基本类型？ 答：轴流式涡轮，径向式涡轮2. 概括涡轮工作条件有哪三高 ?答：燃气温度高，转速高，负荷高3. 从截面翼型的薄厚、曲率、叶冠、或凸台、榫头、材料、冷却的几个方面看，涡轮工作叶片与压气机工作叶片的区别有哪些？ 答：薄厚曲率叶冠凸台榫头材料冷却压气机薄相对小无有，中部燕尾，销钉钛合金

12、无涡轮厚较大多数有少数有，叶尖枞树铁 - 镍冷却4. 涡轮工作叶片的叶冠的功用有哪些 答：利用互相摩擦吸收振动能量，从而有效减振；相邻叶冠合壁成环型，气流限制在叶片与叶冠的流道中流动，减小潜流损失，提 高效率。5. 涡轮转子联接的基本要求是什么？答：a)b) 盘与轴联接：足够刚度，强度，不削弱盘与轴，以便能传负荷；盘与轴在装配及工作时应可靠的定心；联接处高热阻，减少 盘向轴传热c)c) 盘与盘联接：除了强度与刚性，可靠定心之外，还要考虑级数与联接部分较多对整个涡轮转子的影响(减小热应力，便于拆 装，减小振动)；e)d) 叶片与盘联接：除了与压气机中要求相同外，还要求允许榫头自由膨胀，以减小热应

13、力；另一方面，榫头传热要好。6.7. 简述可拆卸涡轮转子中，盘 _轴、盘 _盘的联接方法。答：a)b) 盘_轴：利用连接件(长螺栓、短螺栓和套齿)将轴与盘连接起来。c)c) 盘与盘：依靠长拉杆，短螺栓连接。8.9. 列举枞树型榫头的优点。答：a) 叶根与轮缘部分的材料利用合理，承力截面积大，承拉截面接近等强，因此重量较轻；b) 榫头在轮缘所占的周向尺寸较小，因为在轮盘上可安装较多的叶片；c) 这种榫头可以有间隙地插入榫槽，允许榫头与轮缘受热后自由膨胀；d)d) 可以利用榫头的装配间隙通入冷却空气，对榫头和轮缘进行冷却；精品文档精品文档f)e) 拆装及更换叶片方便10. 简述涡轮机匣的设计要求。

14、答：a) 尽可能减少涡轮叶尖径向间隙，以提高涡轮效率，但又要保证工作时转子与静子不致碰坏；b)b) 既要保证机匣具有足够的刚性，又要减轻机匣重量，并便于装配；c) 工作时，机匣相互间要很好地热定心，转子与静子之间能保持良好的同心度。11. 涡轮机匣和压气机机匣相比的结构特点是什么？a) 答：整体的 涡轮机匣b) 分段、分半的 - 压气机机匣12. 涡轮部件冷却的目的及对冷却气的要求是什么？在涡轮部件上采用的冷却、散热、隔热措施有哪些？ 答：一目的a) 提高涡轮前燃气温度 T* 4，以提高发动机性能；b) 在涡轮前燃气温度 T*4 给定时，降低零件工作温度到允许范围内，以保证这些零件具有必要的机

15、械强度；c) 使零件内温度分布均匀，减少热应力；d) 提高零件表面耐蚀性，将零件与燃气涡轮气流隔开，避免对零件表面的侵蚀；e) 尽可能采用廉价的耐热材料。二 要考虑冷却空气的 压力、流量、温度和清洁 ，以保证冷却的有效性，冷却的有效性是指发动机的综合性和性能获得最大 的增益。三措施a) 盘的冷却：空气沿轮盘侧面径向吹风冷却；空气吹过叶片根部榫槽间隙。b) 涡轮叶片的冷却：对流冷却、喷射冷却、气膜冷却、发散冷却。13. 涡轮冷却系统的冷却对象有哪些 答：叶片榫头、涡轮盘、第一级涡轮导向叶片、轴承、承力环、涡轮外环14. 什么是 TCC?减少涡轮叶尖间隙有哪些措施？ 答：(一) TCC涡轮叶尖间隙

16、控制系统 (二)在机匣内表面采用易磨封严材料与结构是减小间隙的有隙的有效办法； (三)采用主动间隙控制技术使用叶尖间隙尽量处于最佳状态下工作。15. 挂钩式涡轮导向器有哪些优点？答：a) 涡轮机匣避免了开孔，又得到固定叶片用的环槽座的加强，这对机匣强度，刚性有利，又省掉了紧固件，装拆方便，又可减 重；b) 导向叶片的固定可靠。由于气流的轴向力是向后的。促使导向叶片压紧在环槽内；c) 导向叶片外缘板与机匣间有较大的间隙，它与涡轮封严环一起与涡轮机匣形成双层壁结构；d) 导向叶片内端有内支撑，从而提高了叶片的抗振刚性，减少了漏气损失，又保证了叶片自由膨胀；e) 利用机匣的扩散形结构，很好解决了多级

17、低压涡轮的装配和拆卸问题，改善了工艺性和维修性。16. 气冷式涡轮转子叶片的温度分布规律及危险截面的位置是什么？答：图 4-46 叶根附近应力较大，温度分布是叶身中间最高；蠕变寿命最短的断裂面通常在叶根稍向外一些的部位。17. 涡轮盘轮缘处的热应力在发动机工作循环中的变化规律是什么？ 答：？要参考发动机强度，用热应力公式解释。精品文档精品文档第五章 燃烧室1. 燃烧室有几种基本类型？ 答：分管(单管)燃烧室，环管燃烧室，环形燃烧室。2. 环形燃烧室的四种基本类型是什么？答：a) 带单独头部的环形燃烧室；b) 全环形燃烧室；c) 折流式环形燃烧室；d) 回流式环形燃烧室。3. 燃烧室主要由哪几部

18、分组成？ 答：扩压器、壳体、火焰筒、燃油喷嘴、点火器等构件。4. 简述火焰筒的组成及各部分的功用。答a) 火焰筒筒体：组织燃烧的场所；b) 涡流器：形成火焰筒头部回流区，降低气流速度，在火焰筒头部形成稳定火焰，保证稳定工作。5. 筒形火焰筒有哪些基本类型？答： ？可能题有问题。6. 环管型燃烧室在结构上是如何保证火焰筒在工作时不会引起附加载荷的？答：a) 内外扇形板与涡轮导向器机匣前安装边配合，使火焰筒组合件后部径向和周向固定，但轴向可以自由热膨胀；7. 火焰筒的制造可以采用哪几种方法？答：a) 机械加工例如 WP6上有纵向散热片；各种气膜式环形火焰筒。b) 钣金原材焊接 WS；98. 燃油喷嘴的功用是什么？主要有哪几种类型？答：a) 喷嘴：将燃油雾化，加速混合气形成，保证稳定燃烧和提高效率。b) 离心式喷嘴、气动式喷嘴、蒸发式喷嘴。9. 燃烧室外壳体上主要有哪些管接头和安装座？答： P167，Wp-7的图10. 列举扩压器的三种结构形式及其优缺点。答：类型 特点优点缺点一级扩压器出口流场好压力损失大二级扩压器可引气折衷突然扩张型长度短，扩压效果好流动不稳，流阻增加，出口速度不均匀，压力损失增加11. WS9燃烧室是哪种类型？指出它的主要结构特点。 答：环管式；太长，太杂，可参考 的燃烧室结构。精品文档
