速凝剂检验方法.docx

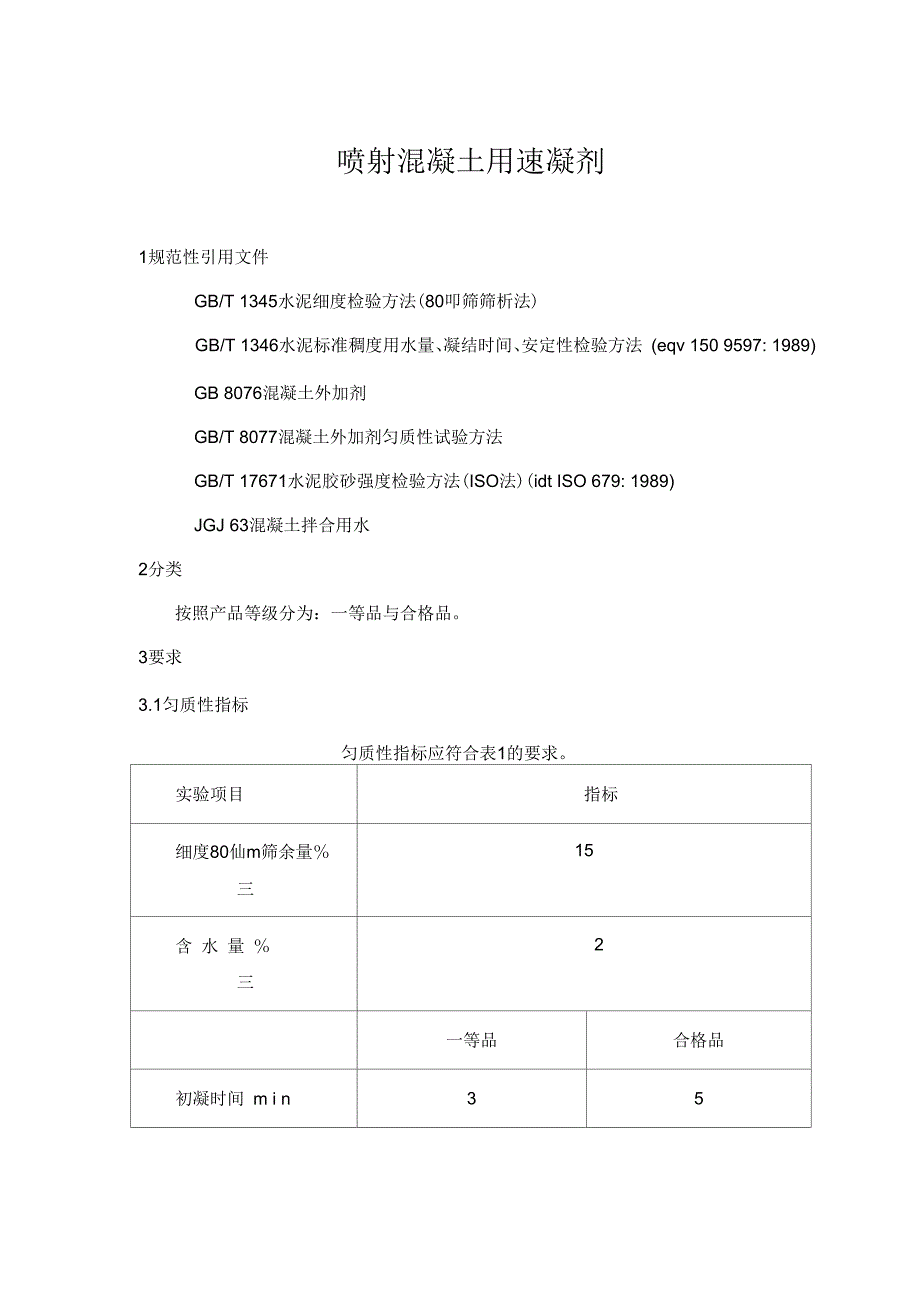

1、喷射混凝土用速凝剂1规范性引用文件GB/T 1345水泥细度检验方法(80叩筛筛析法)GB/T 1346水泥标准稠度用水量、凝结时间、安定性检验方法 (eqv 150 9597: 1989)GB 8076混凝土外加剂GB/T 8077混凝土外加剂匀质性试验方法GB/T 17671水泥胶砂强度检验方法(ISO法)(idt ISO 679: 1989)JGJ 63混凝土拌合用水2分类按照产品等级分为：一等品与合格品。3要求3.1匀质性指标匀质性指标应符合表1的要求。实验项目指标细度80仙m筛余量三15含 水 量 三2一等品合格品初凝时间 m i n35三终凝时间 m i n三812一等品合格品1

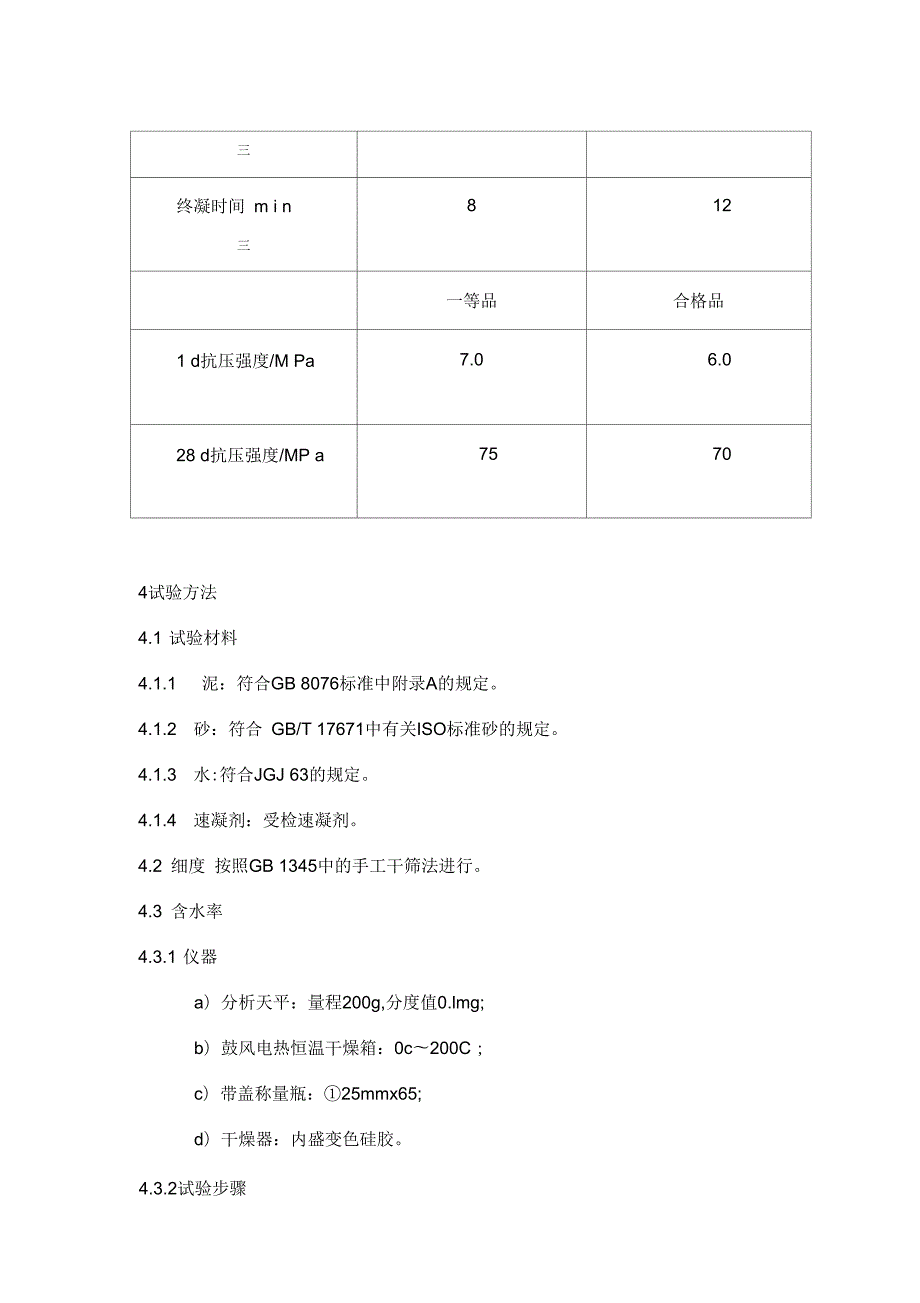

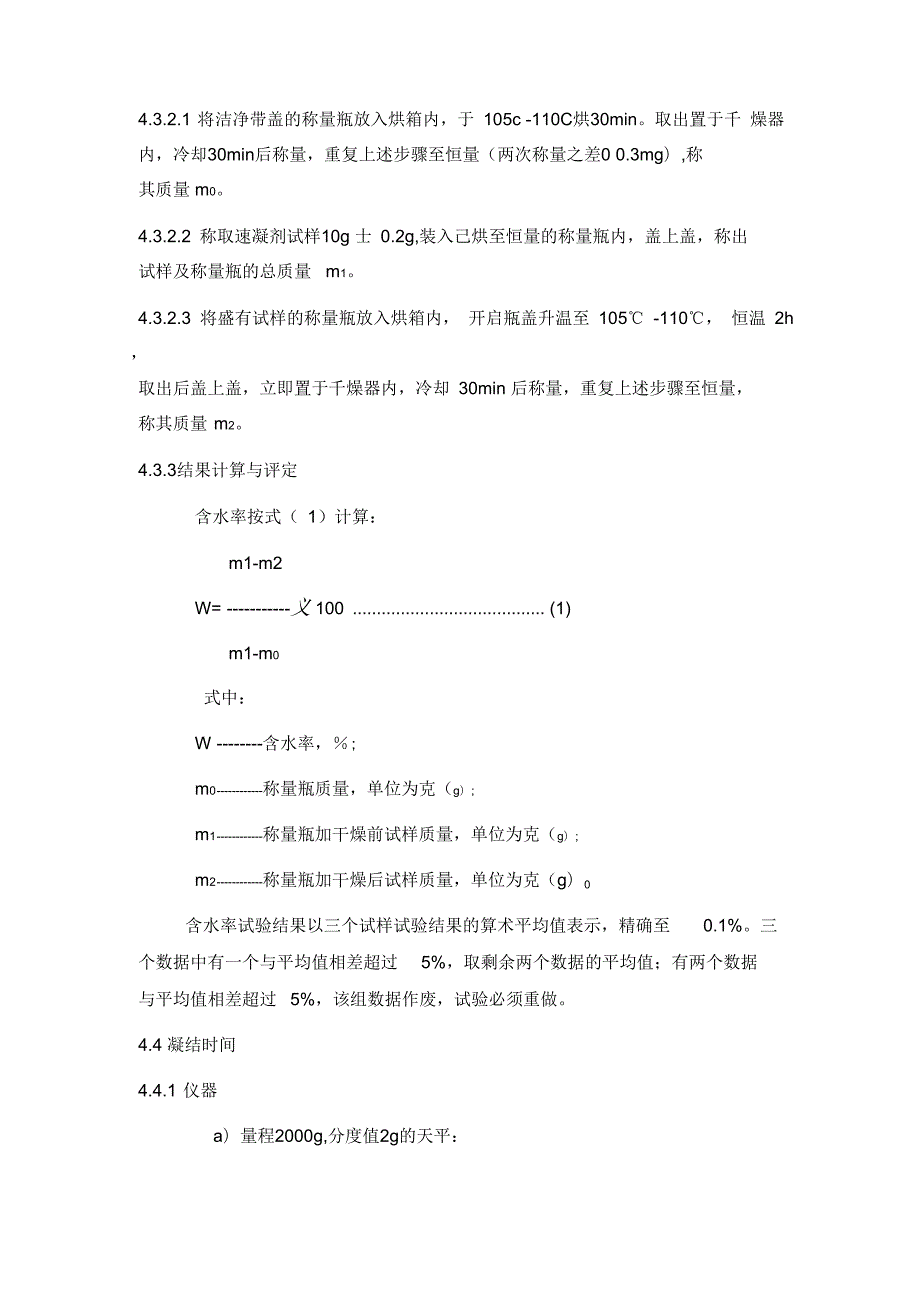

2、d抗压强度/M Pa7.06.028 d抗压强度/MP a75704试验方法4.1 试验材料4.1.1 泥：符合GB 8076标准中附录A的规定。4.1.2 砂：符合 GB/T 17671中有关ISO标准砂的规定。4.1.3 水:符合JGJ 63的规定。4.1.4 速凝剂：受检速凝剂。4.2 细度 按照GB 1345中的手工干筛法进行。4.3 含水率4.3.1 仪器a）分析天平：量程200g,分度值0.lmg;b）鼓风电热恒温干燥箱：0c200C；c）带盖称量瓶：25mmx65;d）干燥器：内盛变色硅胶。4.3.2.1 将洁净带盖的称量瓶放入烘箱内，于 105c -110C烘30min。取出置

3、于千 燥器内，冷却30min后称量，重复上述步骤至恒量（两次称量之差0 0.3mg）,称其质量m0。4.3.2.2 称取速凝剂试样10g 士 0.2g,装入己烘至恒量的称量瓶内，盖上盖，称出试样及称量瓶的总质量m1。4.3.2.3 将盛有试样的称量瓶放入烘箱内， 开启瓶盖升温至105 -110， 恒温 2h，取出后盖上盖，立即置于千燥器内，冷却 30min 后称量，重复上述步骤至恒量，称其质量m2。4.3.3结果计算与评定含水率按式（ 1）计算：m1-m2W=义 100 (1)m1-m0式中：W含水率，;m0称量瓶质量，单位为克（g）;m1称量瓶加干燥前试样质量，单位为克（g）;m2称量瓶加干

4、燥后试样质量，单位为克（g）0含水率试验结果以三个试样试验结果的算术平均值表示，精确至0.1%。三个数据中有一个与平均值相差超过5%，取剩余两个数据的平均值；有两个数据与平均值相差超过5%，该组数据作废，试验必须重做。4.4 凝结时间4.4.1 仪器a）量程2000g,分度值2g的天平：b）量程100g,分度值0.1g的天平;c）水泥净浆标准稠度与凝结时间测定仪；d）直径400mm、高100mm的拌合锅，直径100mm的拌合铲；e）秒表；f）温度计；g） 200mL 量筒。4.4.2 试验步骤粉状速凝剂：按推荐掺量将速凝剂加入 400g 水泥中，在拌合锅内干拌均匀（颜色一致）后，加入160mL

5、水，迅速搅拌25s30s,立即装入圆模，人工振动数次， 削去多余的水泥浆， 并用洁净的刮刀修平表面。 从加水时算起操作时间不应超过50s。粉状速凝剂由加水时起， 液体速凝剂从加入速凝剂起至试针沉入净浆中距底板 4mm 士 1mm 时达到初凝；当试针沉入浆体中小于 0.5mm 时，为浆体达到终凝。4.4.3 结果评定每一试样，应进行两次试验。试验结果以两次结果的算术平均值表示。如两次试验结果的差值大于30s 时，本次试验无效，应重新进行试验。4.5 强度4.5.1 仪器设备a） 200kN 压力试验机；b）胶砂振实台；c） 40mmx40mmx160mm 试模；d）量程5kg,分度值5g的台称：

6、e）量程500g,分度值0.5g的天平；f）搅拌锅，搅拌铲。水泥与砂的质量比为 1： 1.5，水灰比为0.5。4.5.3 试验步骤在室温20c 2 c的条件下，称取基准水泥 900g,标准砂1350g。粉状速凝剂：将速凝剂按生产厂推荐掺量加入胶砂中，干拌均匀后，加入450mL水，人工迅速搅拌 40S50S。液体速凝剂： 先计算推荐掺量速凝剂中的水量， 从总水量中扣除， 加入水后将胶砂搅拌至均匀，再加入液体速凝剂人工迅速搅拌40s50s。然后装入 40mmx40mmx160mm 的试模中，立即在胶砂振动台上振动30s，刮去多余部分，抹平。同时成型掺速凝剂的试块二组，不掺者一组，每组三块。在温度为

7、 20士2的室内放置，脱模后立即测试掺速凝剂试块的ld 强度（从加水时计算时间） 。 测定 ld 强度的时间误差应为 24h 士 0.5h。 检测时应先做抗折，再做抗压强度。其余试块在温度20士2，湿度95%以上的标准养护室养护，测其 28d 强度，并求出强度比。4.5.4 结果计算与评定4.5.4.1 抗压强度按式（2）计算：Ff =-（2）式中：f 抗压强度，单位为兆帕（MPa）;F 试体受压破坏荷载，单位为牛顿（ N） ； S 试体受压面积，单位为平方毫米（ mm2）。4.5.4.2 杭压强度比按式（3）计算：ftRr=X 100 （3）fr 式中：Rr抗压弓S度比，;ft掺速凝剂砂浆抗压弓S度，单位为兆帕（MPa）;fr不掺速凝剂砂浆抗压强度，单位为兆帕（MPa） 。6.6.4.3结果处理每个龄期的三个试件可得出六个抗压强度值， 其中与平均值相差超过10% 的数值应予剔除，将剩下的数值取算术平均值。剩余的数值少于三个时，必须重 做试验。
