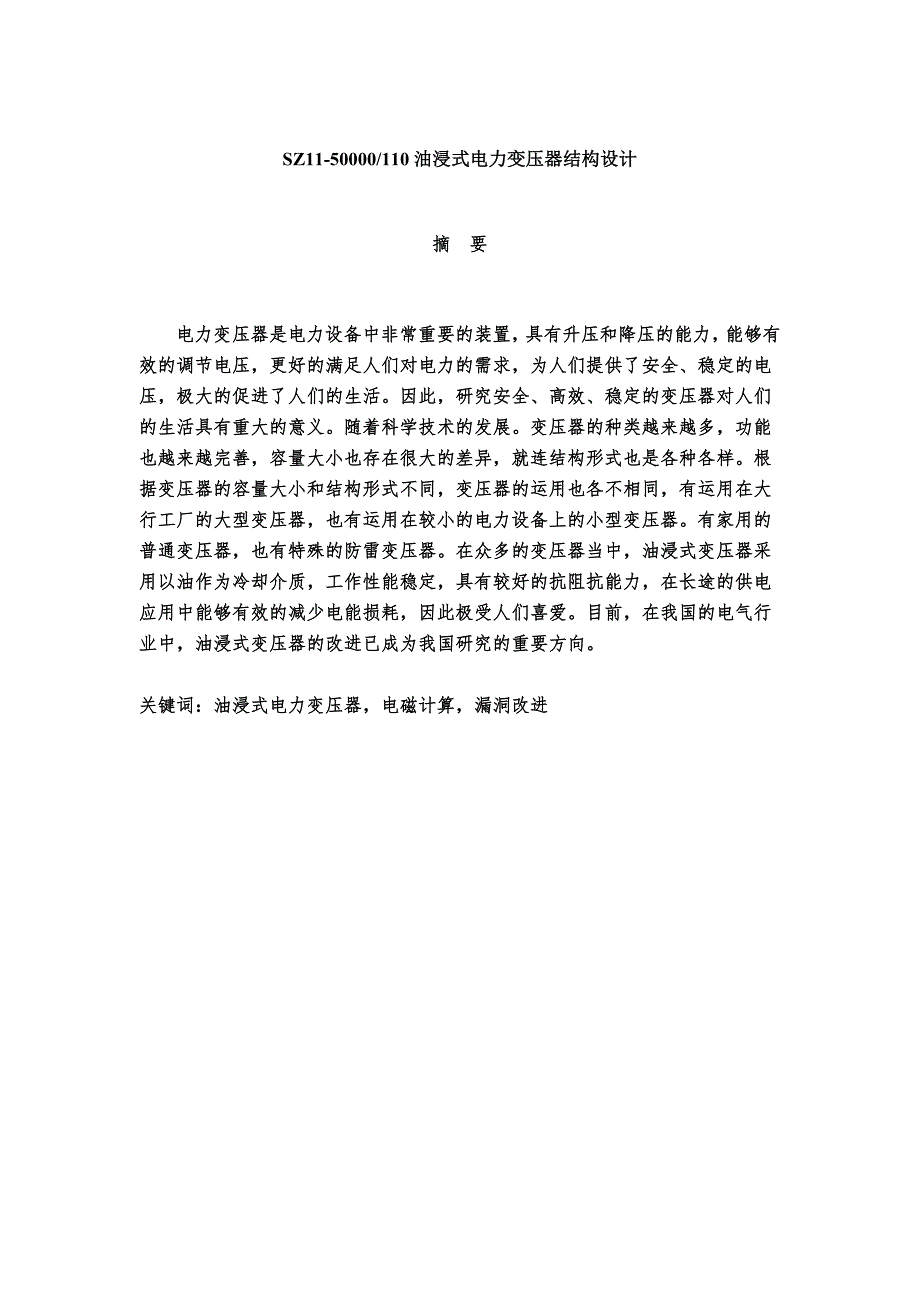

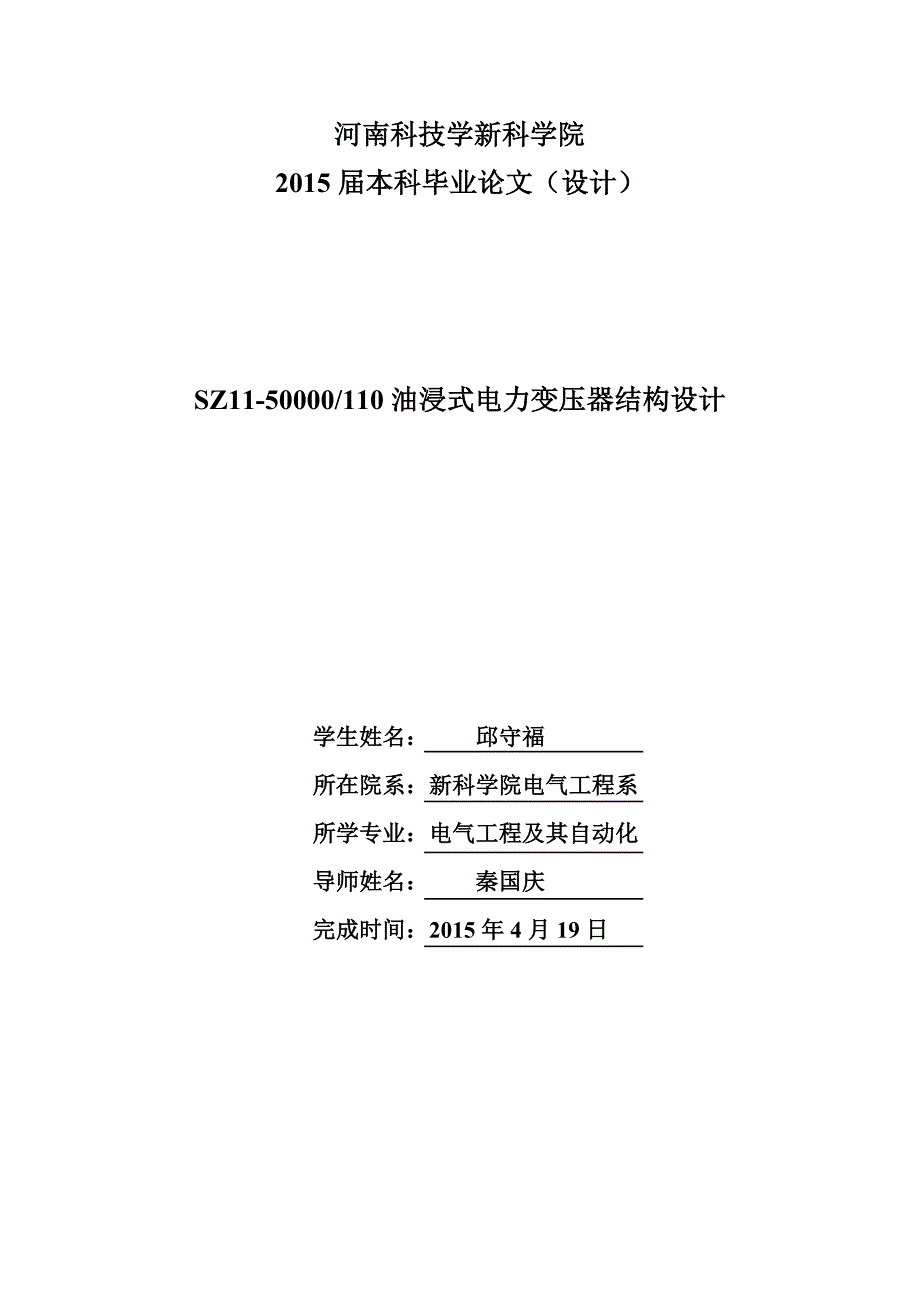

1、河南科技学新科学院2015届本科毕业论文（设计）SZ11-50000/110油浸式电力变压器结构设计学生姓名： 邱守福所在院系：新科学院电气工程系所学专业：电气工程及其自动化导师姓名： 秦国庆完成时间：2015年4月19日SZ11-50000/110油浸式电力变压器结构设计摘 要电力变压器是电力设备中非常重要的装置，具有升压和降压的能力，能够有效的调节电压，更好的满足人们对电力的需求，为人们提供了安全、稳定的电压，极大的促进了人们的生活。因此，研究安全、高效、稳定的变压器对人们的生活具有重大的意义。随着科学技术的发展。变压器的种类越来越多，功能也越来越完善，容量大小也存在很大的差异，就连结构形

2、式也是各种各样。根据变压器的容量大小和结构形式不同，变压器的运用也各不相同，有运用在大行工厂的大型变压器，也有运用在较小的电力设备上的小型变压器。有家用的普通变压器，也有特殊的防雷变压器。在众多的变压器当中，油浸式变压器采用以油作为冷却介质，工作性能稳定，具有较好的抗阻抗能力，在长途的供电应用中能够有效的减少电能损耗，因此极受人们喜爱。目前，在我国的电气行业中，油浸式变压器的改进已成为我国研究的重要方向。关键词：油浸式电力变压器，电磁计算，漏洞改进 SZ11-50000 / 110 oil-immersed power transformer designAbstractElectrical

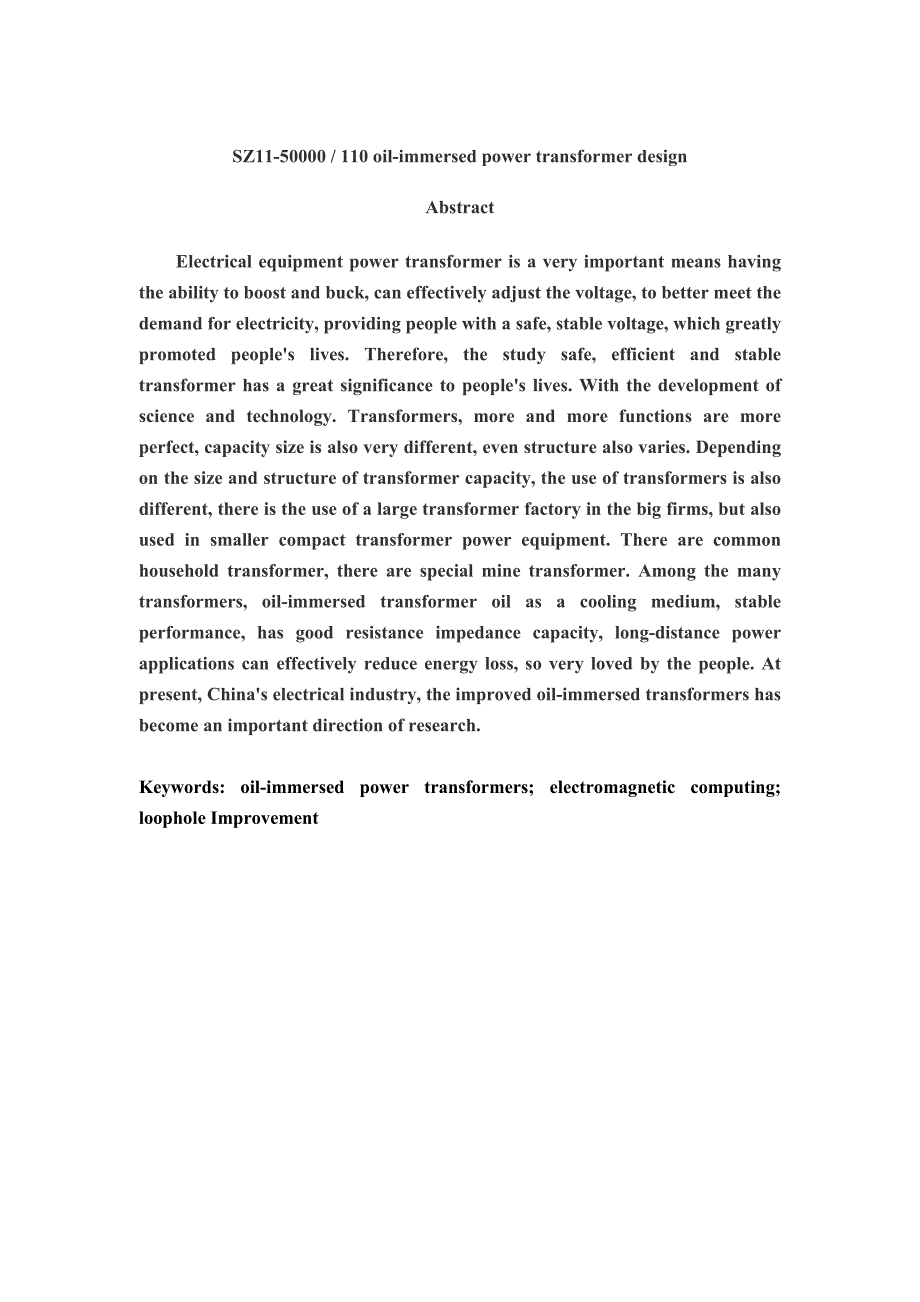

3、equipment power transformer is a very important means having the ability to boost and buck, can effectively adjust the voltage, to better meet the demand for electricity, providing people with a safe, stable voltage, which greatly promoted peoples lives. Therefore, the study safe, efficient and stab

4、le transformer has a great significance to peoples lives. With the development of science and technology. Transformers, more and more functions are more perfect, capacity size is also very different, even structure also varies. Depending on the size and structure of transformer capacity, the use of

5、transformers is also different, there is the use of a large transformer factory in the big firms, but also used in smaller compact transformer power equipment. There are common household transformer, there are special mine transformer. Among the many transformers, oil-immersed transformer oil as a c

6、ooling medium, stable performance, has good resistance impedance capacity, long-distance power applications can effectively reduce energy loss, so very loved by the people. At present, Chinas electrical industry, the improved oil-immersed transformers has become an important direction of research.Ke

7、ywords: oil-immersed power transformers; electromagnetic computing; loophole Improvement目 录 绪论11 变压器发展史11.1 设计背景：11.2 发展前景：11.3 变压器简介：22 变压器的基本结构22.1 电力变压器的基本结构22.2油浸式变压器的基本结构33.1 技术条件43.2 额定电压和电流的计算43.2.1 高低压线圈额定电压计算43.3 铁心主要尺寸的确定53.3.1 铁心直径选择53.4 线圈匝数计算63.4.1 初选每匝电压63.4.2 低压线圈匝数确定匝63.4.3 高压线圈匝数确定7

8、3.5 线圈几何尺寸的计算73.5.1 导线选取73.5.2 线段排列93.5.3 线圈高度计算93.5.4 线圈度宽度103.5.5 绝缘半径及高度103.5.6 导线长度113.5.7 线圈直流电阻123.5.8 线圈导线计算133.6 阻抗电压计算123.7 负载损耗和空载损耗143.7.1 负载损耗153.7.2 铁心计算153.7.3 空载损耗153.8 温升计算16I3.8.1 高压线圈温升163.8.2 低压线圈温升173.8.3 油对空气温升193.8.4 油箱尺寸193.9 变压器重量设计193.9.1 油重量计算203.9.2 器身重213.9.3 油箱重量223.9.4

9、附件重223.9.5 变压器总重223.10 电磁计算的小结224 降低油浸式变压器漏油的设计224.1 研究意义224.2 降低油浸式变压器漏油的改进234.3本章小结235 结论24参考文献：25致谢：27II绪论随着国民经济的发展，人民生活水平的不断提高，各种电气设备应运而生，人们对各种机械的依赖性也与日俱增，对电力系统也提出了更高的要求。电力变压器具有能够将工厂电压调高和降低的能力，能够更好的满足用户的需求，因此电力变压器深受人们的喜爱。电力变压器按功能分为降压变压器和升压变压器，按调压方式有无载调压和有载调压两类。按绕组有双绕组变压器，三绕组变压器，和自耦变压器。按绕组绝缘和冷却方式

10、分有油浸式，干式和充气式等变压器。变压器的种类繁多，功能也各有不同，在不同的场合，要根据实际情况采用不同的变压器，已达到利益最大化并且保证安全可靠。工厂变电所多采用普通变压器，只在易燃易爆场所及安全要求特高的场所采用全封闭变压器，在多雷区采用防雷变压器。随着时代的发展，高要求，多功能变压器的研究成了人们的研究方向，为了满足这些要求，研究精确可靠的磁场，增加有功功率，减少无功损耗十分重要。变压器的设计要明确各种技术要求，及各种技术参数，包括容量、频率和相数，以及额定电压、变压器的冷却方式、阻抗系数、无功功率、负载损耗、空载损耗和空载电流等各个方面。变压器的涡流损耗和磁滞损耗为空载损耗，这两种损耗

11、都与材质和磁密取值有关。变压器在没有负载时拥有的电流就是空载电流，空载电流越小则无功率越小，设备的性能越好，因此选择合适的材料和适当的工艺十分重要。1 变压器发展史 1.1 设计背景：1887年西欧诞生了第一台配电变压器，但由于变压器体积大，重量大，设计成本高，不能大面积推广，因此不具有重大的使用价值。后来，经过人们的不懈努力，人们不断改进变压器的功能，变压器的体积变的越来越小，经济成本也大为降低，使变压器得以大面积推广使用，随着科学技术的发展和国民经济的逐步提高，人们不断采用新工艺，加入新材料，使变压器的种类越来越多，功能越来越强大，如今变压器已经成了人们日常生活中不可缺少的一环。1.2 发

12、展前景：变压器是电力系统中非常重要的一种设备，各行各业中几乎都能看到它的背影。近年来，我国电力需求量日益增加，电力供应紧张，发展高效率的变压器势在必行。目前，我国拥有近千家变压器生产厂家，可生产各种各样的变压器、配电器、互感器，并且随着科学技术的发展，新工艺、新材料的应用，变压器的功0能将会越来越强大。1.3 变压器简介：变压器的种类繁多，用处也各有不同，但油浸式变压器因为电压器等级较高，工作性能稳定等特点，在国家供电系统中得到广泛应用。油浸式变压器采用以油作为冷却介质，以到达改变交流电压的目的。油浸式变压器不仅能升压和降压，而且工作性能优良，设计独特不仅维护成本低，且大大延长了其使用寿命。因

13、此我国很多中小型工厂已经开始研发油浸式变压器。2 变压器的基本结构2.1 电力变压器的基本结构电力变压器，是根据电磁工作原理制造出来的电气设备，因此电力变压器，至少应有能高效利用的电磁感应的铁芯、绕组。电力变压器的主要部分是铁芯、绕组、外壳、绝缘和必要组件等。由于容量、电压的不同，电力变压器的铁芯、绕组、外壳、绝缘和必要组件等的结构形式是不一样的。变压器的基本工作原理如图2-1所示，通过铁芯内的磁通随时间的变化，在不同匝数的绕组内感应出不同的电压。1图2-1 变压器的基本工作原理图， 式中：一次侧自感电动势(V)；二次侧互感电动势（V）；电源频率（）一次绕组匝数；二次绕组匝数；交变主磁通的最大

14、值（Wb）；在空载情况下，两绕组的电压比为：式中为变压比。2.2油浸式变压器的基本结构 随着科学技术的发展，变压器的种类繁越来越多，功能也各有不同。油浸式变压器作为变压器中非常重要的一种变压器主要由油箱、储油柜铁芯、绕组等组成。如图2-2所示为油浸式变压器外形结构图。图2-2 电力变压器外形结构图油箱是油浸式变压器的外壳，变压器就放在此油箱内，箱内灌满了变压器油，变压器里的油不仅可以作为冷却介质对变压器进行冷却，使变压器的温度不至于过高，导致变压器烧毁，同时也可以作为绝缘介质，对变压器进行保护。2储油柜是油浸式变压器的重要内容，主要由油位表，气室，油室，以及集污盒等组成的一个小系统。储油柜可分

15、为真空储油柜和非真空储油柜两种，根据工作条件的不同起着保持油量充足稳定的作用。3绕组是变压器的重要元件，分为同心式绕组和交叠式绕组。在电力系统中，绕组按照高低压电压的不同，分别接在不同的电压上，并且按照所接电压的大小分为高压绕组和低压绕组。直接接在电源上的绕组为一级绕组或原级绕组，接在负载上的绕组则备称为次级绕组或副级绕组。为了保证绕组的导电性能较好，通常采用绝缘的铜线绕制而成，并且为了保证绕组的使用寿命，抗热能力等，人们对绕组的材料具有严格的要求，在制作绕组的过程中，必须严格按照要求。4线圈在变压器中具有重要的作用，变压器改变电压的大小，主要是是通过改变绕组上线圈的匝数来实现的。因此，线圈在

16、变压器中具有十分重要的作用。变压器在工作过程中，会产生热量烧毁线圈，从而影响线圈的效率和使用寿命，为了增强变压器的工作性能，保证变压器安全高效的进行工作，在选取材料时，必须严格按照国家标准。铁心也是变压器的重要组成部分，运行时因为涡流损耗，以及磁滞损耗而发热，为了减少铁心的体积大小和重量，降低经济成本，提高工作效率，铁心一般采用小于0.35mm导磁系数高的硅钢片。根据绕组在铁心中的分布方式，有铁心式和铁壳式之分。在大容量的变压器中，常常在铁心中设置冷却通道，将铁心在运行中产生的热量及时带走，以达到良好的冷却效果。5附件：变压器还有温度计、净油器、油位计、分接开关、吸湿器等附件。3 电力变压器电

17、磁计算3.1 技术条件1 额定容量：50MVA，3相2 频率: 50Hz3 额定电压：高压110kV；低压10.5kV 4 额定电流：高压：262.4A；低压：2749.4A5 绕组连接方法：YNd116 额定电压比：11081.25%/10.5kV 7 空载电流：0.4%8 空载损耗：38.2kW9 负载损耗：184.3kW10 阻抗电压：10.5%，允许偏差7.5%3.2 额定电压和电流的计算3.2.1 高低压线圈额定电压计算（1） 高压线圈为Y联结：线电压： 相电压：（2） 低压线圈为D联结： 3.2.2 高低压线圈电流计算（1） 高压线圈电流：（2） 低压线圈电流：3.3 铁心主要尺寸

18、的确定3.3.1 铁心直径选择铁心是变压器中十分重要的部分，变压器运行时因为要产生磁滞损耗以及涡流损耗，而导致铁心发热。在大容量的变压器中，为了解决因发热致使油量减少的问题，常常在油道中设置冷却通道，以达到良好的冷却效果。（1） 变压器每柱容量：应用经验公式计算铁心柱直径，查电力变压器计算表3.5冷轧片取5060。 取650mm。查铁心截面积表可得叠片系数为0.97时，截面积为3016.7cm2。表3-1铁心截面积表直径（mm)基数填充系数叠片系数柱有效截面积cm2轭有效截面积cm2角重650150.9370.973016.73022.912716.8图3-1 铁芯截面图1接缝2油道（2） 硅

19、钢片选取：该变压器选择的硅钢片型号是30Q105厚度0.3mm，这种硅钢片性能好，单位损耗小：50Hz，1.7T时单位铁损1.0w/kg，多为低损耗比变压器所采用。3.4 线圈匝数计算3.4.1 初选每匝电压（1） 根据电磁感应原理可得： 式中： f频率，取为50； W线圈匝数；磁通， 铁芯柱内磁通密度初选值，暂定为1.7（T）；Ac铁芯净截面积（cm2）；（2） 每匝电压初算： 当额定频率为50Hz时(V/匝)3.4.2 低压线圈匝数确定（1） 低压线圈匝数：(匝) 取整数为：92匝（2） 确定每匝电压： （3） 磁通密度：（T)3.4.3 高压线圈匝数确定（1） 额定分接匝数取556匝。（

20、2） 分接的匝数a 取56匝。b 最大分接匝数：=612匝；最小分接匝数：=500匝3.5 线圈几何尺寸的计算3.5.1 导线选取（1） 低压线圈同心式线圈中涡流损耗与线圈导线辐向厚度的平方成正比。随着变压器容量的增大，线圈导线尺寸增大，因此对于大容量变压器而言，限制线圈中的附加损耗是十分重要的。如图3-2。图3-2CTC导线图为了便于换位，导线并联根数一般采用奇数。导线规格，原则上采用目前变压器线圈通用的扁线规格。为了降低附加损耗，导线截面积不宜过大，一般扁导线厚度在1.25至2.88mm；宽度在4至10mm。低压线圈导线采用CTC网格绝缘（0.6），导线，n=13根：a CTC导线带绝缘高

21、度：2（12+0.15）+0.13+0.6=25.03（mm)b 导线带绝缘宽度： c 电流密度：（2） 高压线圈高压导线选取：为了降低导线的度辐厚度，在生活中常常将两根或者两根以上的导线，并联在一起当成一根导线，从而大大减小了导线的向尺寸，提高了导线的利用系数，并降低了经济成本。每匝采用2根组合扁导线，裸线取为14.2mm3.35mm，如图2-4。导线带绝缘的高度： 导线带绝缘宽度：3.352+0.32+0.9=8.2(mm)电流密度：图3-3 高压线圈的组合导线1-合包绝缘；2-分包绝缘；3-扁导线（3） 调压线圈裸线为14mm6mm导线带绝缘高度：14+0.3+2=16.3(mm)导线带

22、绝缘宽度： 电流密度：3.5.2 线段排列（1） 低压线圈排列低压线圈采用层式，共92匝，两根并联绕制，分为四层。（2） 高压线圈段数及每段匝数计算高压线圈采用插入电容式线圈，总匝数556匝，可以将高压线圈分为64段，加20根撑条，20个垫块，每饼匝数确定为：X+Y=64解得X=60段，Y=4段。（3） 调压线圈排列用一根导线绕制，7级调压，每级8匝。3.5.3 线圈高度计算 线圈高度，一是指线圈压缩后的总高度；另一是指线圈的电抗高度。所谓阻抗高度，是指变压器阻抗电压计算时的线圈净高度（线圈起末头间，裸线到裸线之间的距离）。电力变压器线圈高度,对阻抗电压值以及变压器的温升、机械力、材料消耗和重

23、量等技术指标均有影响，因此，在线圈型式选定后，确定线圈高度是变压器计算中重要内容。中小型变压器及一部分大型变压器，不受铁路运输高度限制，这种变压器线圈高度的计算，主要是满足阻抗电压的要求。计算时作如下假设：导线匝绝缘厚度忽略不计；线圈电抗高度与线圈高度相等；（1） 线圈高度初算初算时，一般只能得出大致范围，经调整后，才能得出合理的设计值。式中:D铁芯柱直径（mm）；n系数，铜线圈变压器n=1.82.4（2） 低压线圈：两根CTC导线并绕（3） 高压绕组（每饼11匝）（4） 调压线圈：16.356=912.8(mm)3.5.4 线圈辐向宽度（1） 低压线圈：（2） 高压线圈：（3） 调压线圈：

24、3.5.5 绝缘半径及窗高（1） 绝缘半径 325铁心半径 14低压线圈对铁心距离（） 339低压线圈内半径（） 79 低压线圈辐向尺寸（） 418低压线圈外半径（） 42高低压线圈之间距离 460高压线圈内半径（） 68高压线圈辐向尺寸() 528高压线圈外半径() 35 纸筒和撑条的厚度 563调压线圈内半径() 8调压线圈辐向尺寸() 571调压线圈外半径() 1142（）线圈总直径() 38 相间绝缘距离 1180两铁心柱间距离（）（2） 窗高的计算 80至下铁轭 110至上铁轭 1210导线高和油道1400窗高()因此，H0取1400mm3.5.6 导线长度（1） 线圈平均半径A低压

25、线圈为b 高压线圈为c 调压线圈为 （2） 线圈平均匝长a 低压线圈为: b 高压线圈为 c 调压线圈为 （3） 线圈导线总长度a 低压线圈为 b 高压线圈为c 调压线圈为3.5.7 线圈直流电阻75时每相导线直流电阻计算如下：低压线圈：高压线圈：调压线圈：3.5.8 导线重量计算 裸导线重量式中：g导线比重，铜导线（8.9g/cm3）；A导线的面积mm2由电力变压器计算续表4.3查得； L导线总长（m）；（1） 低压线圈重量 （2） 高压线圈重量（3） 调压线圈重量（4） 带绝缘导线重量低压线圈为CTC导线（5） 高压线圈为组合导线（6） 调压线圈为单根导线3.6 阻抗电压计算阻抗电压的大小

26、在变压器中是十分重要的参数，它对变压器有着非常重要的影响。在各种变压器的设计中，应根据国家标准的规定，对其性能进行适当调节，以达到节约成本，提高性能的要求。绕组分布如图3-4 图3-4绕组示意图（1） 漏磁空道总面积（2） 低压线圈半径 （3） 高压线圈平均半径（4） 漏磁空道的平均半径以上各式中：低压线圈辐向宽度（cm）；高压线圈辐向宽度（cm）；漏磁空道的宽度（cm）；（5） 线圈平均电抗高度（6） 漏磁总宽度: 5.87 查电力变压器计算表6.2得洛氏系数=0.95；K=0.95（7） 额定阻抗电压:式中：f频率（）；I额定电流（A）；W主分接匝数；每匝电势（V/匝）；两个线圈的平均电

27、抗高度（cm）3.7 负载损耗和空载损耗3.7.1负载损耗负载损耗主要由高低线圈的电阻损耗组成，另外还加上涡流损耗和杂散损耗。电阻损耗 式中：m相数；I被计算线圈的相电流（A）；R被计算线圈的75每相直流电阻（）低压线圈： 高压线圈： 调压线圈： a 高压线圈： 涡流损耗： b 低压线圈： 涡流损耗： （3） 杂散损耗： （4） 引线损耗： （5） 负载损耗：3.7.2 铁心计算（1） 铁心柱重量式中：冷轧硅钢片=7.65（）；窗高（）；铁心柱净截面积（）（2） 铁轭重量式中：两铁芯柱中心距（mm）；铁轭净截面积（）；（3） 总重量 式中：角重(kg)由电力变压器计算续附表3.1查得3.7.3

28、 空载损耗（1） 空载损耗式中：硅钢片单位损耗（W/kg）；空载损耗附加系数；铁心总重量（kg）。（2） 空载电流空载电流是以额定电流百分数表示的。分为有功分量和无功分量，其中无功分量可以忽略。空载电流：式中：空载损耗（W）； 变压器额定容量（kVA）；3.8 温升计算变压器在工作过程中不可避免的会产生一些损耗，这些损耗主要由热量的形式表现出来，然后发散到空气中和周围介质中去，从而引起变压器升温。3.8.1 高压线圈温升（1） 高压线圈：垫块数垫块高=表面单位热负荷：式中：铜导线系数22.1；额定电流A；电流密度； 导线中的附加损耗百分数（85T）（2） 线饼的遮盖系数： （3） 线饼的周长：

29、式中：中间有两个油道为12（mm）；带绝缘的导线的厚度（mm）；带绝缘导线的宽度（mm）；(4)圈对油温升: （5） 圈绝缘校正温升:油道校正温升(6) 线圈对油的平均温升3.8.2 低压线圈温升（1） 表面单位热负荷： 式中：被计算线圈75时的负载损耗；被计算线圈的有效散热面积 （2） 有效散热面积：式中：m撑条数；t0.015 m；线圈对油温升：（4） 线圈绝缘校正温： 式中：总层数-油道数（5） 线圈层数校正温升：因为层间绝缘厚度0.64mm，即 （6） 线圈对油的平均温升： 3.8.3 油对空气温升（1） 片式散热器的有效散热面积a 对流散热面积：式中H散热片高（mm）查电力变压器计算

30、附表8.2；B散热片宽（mm）查电力变压器计算附表8.2；N片数查电力变压器计算附表8.2b 辐射散热面积：式中： C 中心距（mm）。 a. 表面系数： d 片式散热器有效散热面积： e 片式散热器总的几何面积： 式中：m散热器数（2） 油箱有效散热面积：a 箱盖： b 箱壁的几何面积：c 片式散热器油箱总有效散热面积：d 油箱单位热负荷：85时变压器总损耗，（3） 油对空气的平均温升油浸风冷式：线圈对空气的平均温升： 高压线圈： 合格低压线圈： 合格3.8.4 油箱尺寸（1） 油箱内高度式中：铁芯窗高（mm）；铁轭的最大片宽（mm）；垫脚高（mm）查变压器设计手册（电磁计算部分）表11-1

31、铁芯至箱盖距离（mm）由变压器设计手册（电磁计算部分）表11-2查得（2） 油箱宽度： 式中： D外线圈的直径（mm）高低压侧对油箱空隙（mm）由变压器设计手册（电磁计算部分）表11-3查得（3） 油箱长度计算：式中：D外线圈的直径（mm）；铁芯柱中心距（mm）；长轴方向A，C相外线圈对油箱空隙，由变压器设计手册（电磁计算部分）表11-3查得3.9 变压器重量设计3.9.1 油重量计算（1） 器身排油重量：式中：带绝缘的铜导线重(kg);器身排油重(kg)；硅钢片重(kg)；（2） 油箱装油重油箱截面积：式中：圆角半径(dm)；L油箱长（dm）；B油箱宽（dm）式中：H油箱高度（dm）；油箱截

32、面积（3） 油箱内油重（4） 散热器中油重片式散热器，14组式中： 散热器数目；每只散热器中油重（kg）；（5） 储油柜中油重选760 柜内油重=465（kg）查电力变压器计算表10.5（6） 净油器油重选取331充油重量=110（kg）查电力变压器计算表10.6（7） 升高座内装油重式中：低压升高座内装油重（kg）；（8） 总油重3.9.2 器身重式中：K取1.15；硅钢片重（kg）；带绝缘的铜导线重（kg）；3.9.3 油箱重量（1） 箱盖重量式中： R油箱平均半径（dm）；油箱直线部分长度（dm）；g箱盖厚度（dm）由电力变压器计算表10.7查得。（2） 箱底重量 式中：箱底厚度（dm）

33、由电力变压器计算表10.7查得。（3） 箱壁重量（4）油箱总重3.9.4 附件重a 散热器重：b 储油柜重：c 净油器重：查电力变压器计算表10.7查得d 散热器电动机重量： e 套管总重量： f 小车重量：取90 kg查电力变压器计算附表8.1g 附件总重：3.9.5 变压器总重3.10 电磁计算的小结 本章通过对油浸式变压器各种规格参数以及技术要求的规定，从材料的选取到技术工艺，进行了详细的分析和计算，并通过查阅大量的资料，反复论证了论文的可行性。经过计算得到，铁芯数据、导线数据、额定电压等技术参数对油浸式变压器的稳定性，具有重要影响。因此，在构造油浸式变压器的过程中，一定要反复论证，进行

34、详细的计算和分析，以得到准确的数据保证油浸式变压器的安全可靠。4 降低油浸式变压器漏油的设计4.1 研究意义油浸式变压器是以油为介质作为冷却液的电气设备，因此油的重要作用不言而喻，然而在实际生活当中，总会存在各种原因致使变压器存在漏油现象。油浸式变压器漏油主要分为两种：一种是由于焊接不良致使内部不均匀，封密不良存在漏油现象。常见的漏油为装置渗油和油珠滴落两种，大部分在密封和连接处漏油。另外一种是零部件之间由于材料问题密封不严造成的漏油现象，这种多见于材料老化，或不合格时存在漏油现象。4.2 降低油浸式变压器漏油的改进为了保证油浸式变压器的正常工作，减少漏油现象，工作人员必须积极采取各种措施。第

35、一：定时对变压器进行检测，保证变压器的性能稳定。变压器在工作过程中难免会出现各种各样的问题，这些问题会不定时的出现，所以应该安排专业人员，定时检查。第二：采用高科技工艺，在制作变压器的过程中，保证变压器性能优良。对于在工作过程中出现的漏油现象，应在漏油处进行密封，必要时应调换材料以保证变压器的正常工作。针对漏油严重的现象，应将漏油表面清理干净，并采用高分子复合材料进行固封，这样可以保证达到不漏油。第三：采用精良合格材料，禁止使用不合格材料制作变压器，对于存在安全隐患的材料坚决不能使用。变压器漏油，有很大一部分原因是因为材料不合格，在焊接时存在虚焊，脱焊等现象，在表面上看来不存在安全隐患，但一经

36、使用就会发现在焊接处存在漏油现象。第四：密封不良也是造成变压器漏油的重要原因之一，通常油箱边沿间是采用耐油橡胶或橡胶密封的，如果密封不好，或者橡胶破损就会造成漏油现象。如果，在变压器的使用过程中接头遭到强力挤压，也会造成漏油，对于这一类问题，可采用福世蓝这种材料进行粘接，将接头处形成一个整体，这样就会在很大程度上减少漏油现象。第五：由于变压器在工作过程中会产生热量，所以如果变压器漏油的话很有可能造成火灾，因此控制漏油问题十分重要。散热管作为变压器散热的主要方式，由于受到热量冲击内部膨胀，很可能会将散热管破裂，导致漏油，对于这种现象，应在确定漏油部位后，采用高复合材料进行密封治理。第五：反复调试

37、变压器，确保变压器安全无隐患。变压器漏油的方式多种多样，对于不同的漏油问题要采用不同的方法。4.3本章小结随着科学技术的发展，我国科技人员的不懈努力，我国在变压器上的研究取得了突破性的进步，但科学无止境，我们不能满足于现状，我们要努力开发新材料，研究新工艺，在现有的基础上更上一层楼，开发出功能更加强大的变压器，以满足人们对日益增长的物资文化的需要。未来的世界是一个充满竞争的世界，也是一个对电气设备拥有高标准、高要求的世界，我们唯有掌握最先进的科学技术，才能在未来的世界里拥有一片立足之地。变压器，作为一种非常重要的电力设备，不仅对我们的日常生活有非常重要的影响，也是衡量一个国家综合国力的重要标志

38、5 结论油浸式变压器是一种功能强大，工作性能稳定，抗短路能力强，机械性能强，散热性能良好的变压器，并且该变压器采用真空滤油和注油的工艺方式，维护成本低，经济效益高，同时又延长了该变压器的使用寿命，以上优点决定了油浸式变压器在我国输电线路当中的重要地位，在未来的科技研发当中油浸式变压器的研究，将会是我国科研的重点。本文通过查阅大量资料，较为详细的分析了变压器的组成和构造，通过分析可得，变压器铁芯的选择对变压器具有非常重要的影响，同时负载损耗和阻抗等也十分重要。提高变压器抗阻抗的能力，减少变压器的负载损耗，降低变压器的噪音，做好密封工作将会成为未来工作当中的重中之重。参考文献1 谢毓城.电力变压

39、器手册M. 机械工业出版社，2003；2变压器油箱介绍-变压器-中国电力资料网J.3 李丹娜.电力变压器应用技术M. 国电力出版社发行部，2008；4 李湘生，陈瞧夫. 变压器的理论计算与优化设计M，1990；5 110kV电力变压器结构与电磁计算D。6 路长柏，朱英浩等.电力变压器计算M. 黑龙江科学技术出版社，2002； 7 贺以燕.变压器工程技术M. 中国标准出版社，2001；8 董宝骅，大型油浸电力变压器应用技术，北京：中国电力出版社；9 电力变压器手册，沈阳辽宁科学技术出版社，1990；10 大型电力变压器技术典型故障案例分析与处理，韩金华，张健壮编著，2012.0911 沈阳变压器

40、研究所.变压器结构设计手册M，2000；12 姚志松 姚磊.中小型变压器实用全书M，200313 肖耀荣，高祖绵,互感器原理与设计基础M，200314 贺以燕.变压器工程技术M. 中国标准出版社，200115 路长柏，朱英浩等.电力变压器计算M. 黑龙江科学技术出版社，200216 油浸式变压器维护保管技术规程试行，北京：工业出版社，冶金工业部制订，1964；17 梁永勇关于110kV变压器结构和工艺特点介绍J：中国电力出版社，2004；18 变压器制造技术丛书编审委员会. 变压器油箱制造工艺M. 机械工业出版社,200619 变压器运行维护与故障分析处理，操敦奎著，中国电力出版社发行部。20
