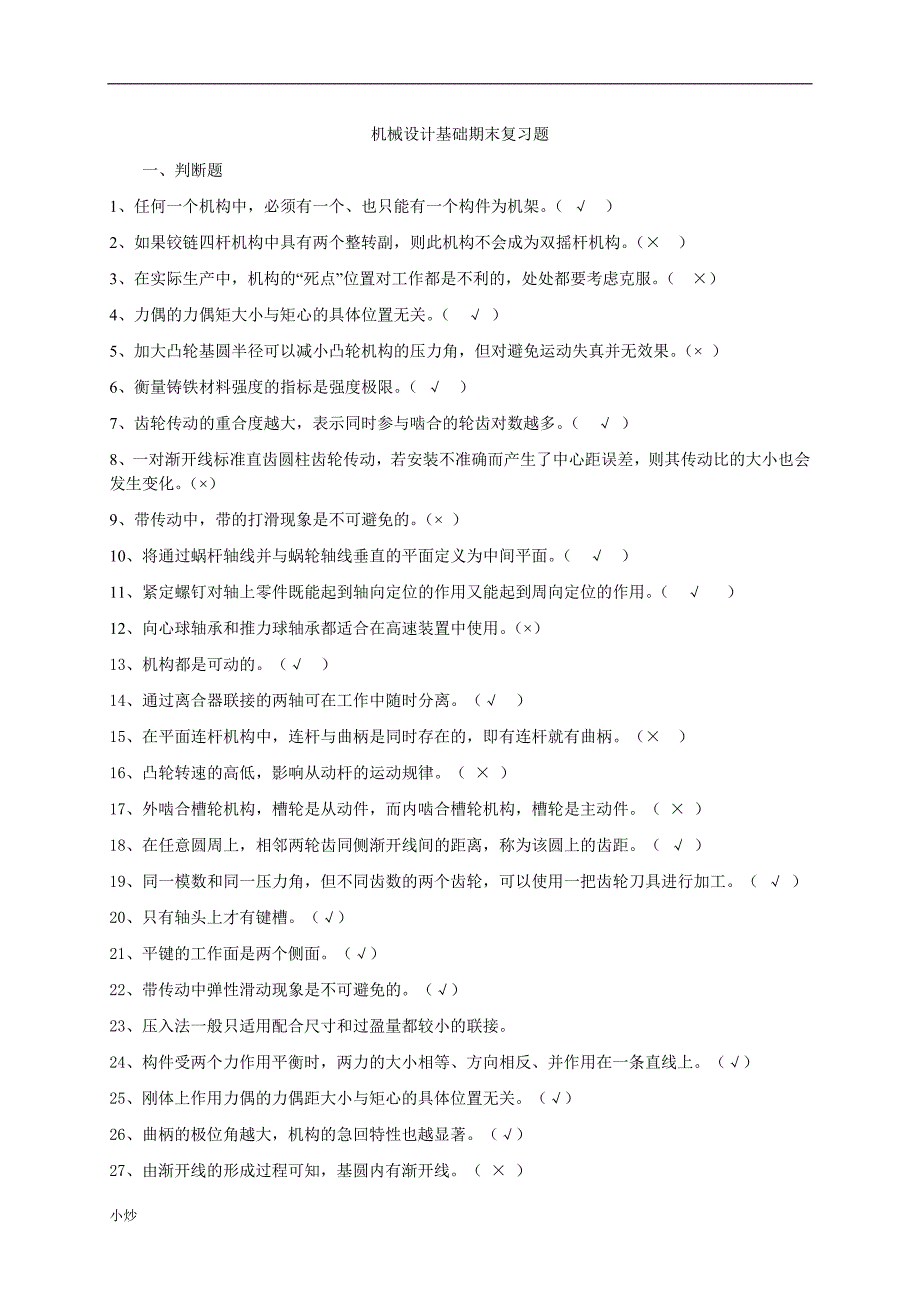

1、机械设计基础期末复习题小炒一、判断题1、任何一个机构中，必须有一个、也只能有一个构件为机架。（ ）2、如果铰链四杆机构中具有两个整转副，则此机构不会成为双摇杆机构。（ ）3、在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。（ ）4、力偶的力偶矩大小与矩心的具体位置无关。（ ）5、加大凸轮基圆半径可以减小凸轮机构的压力角，但对避免运动失真并无效果。（ ）6、衡量铸铁材料强度的指标是强度极限。（ ）7、齿轮传动的重合度越大，表示同时参与啮合的轮齿对数越多。（ ）8、一对渐开线标准直齿圆柱齿轮传动，若安装不准确而产生了中心距误差，则其传动比的大小也会发生变化。（）9、带传动中，带
2、的打滑现象是不可避免的。（ ）10、将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。（）11、紧定螺钉对轴上零件既能起到轴向定位的作用又能起到周向定位的作用。（ ）12、向心球轴承和推力球轴承都适合在高速装置中使用。（）13、机构都是可动的。（ ）14、通过离合器联接的两轴可在工作中随时分离。（ ）15、在平面连杆机构中，连杆与曲柄是同时存在的，即有连杆就有曲柄。（ ）16、凸轮转速的高低，影响从动杆的运动规律。（ ）17、外啮合槽轮机构，槽轮是从动件，而内啮合槽轮机构，槽轮是主动件。（ ）18、在任意圆周上，相邻两轮齿同侧渐开线间的距离，称为该圆上的齿距。（ ）19、同一模数和同一压力角
3、但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。（ ）20、只有轴头上才有键槽。（）21、平键的工作面是两个侧面。（）22、带传动中弹性滑动现象是不可避免的。（）23、压入法一般只适用配合尺寸和过盈量都较小的联接。24、构件受两个力作用平衡时，两力的大小相等、方向相反、并作用在一条直线上。（）25、刚体上作用力偶的力偶距大小与矩心的具体位置无关。（）26、曲柄的极位角越大，机构的急回特性也越显著。（）27、由渐开线的形成过程可知，基圆内有渐开线。（ ）28、斜齿轮不产生要切的最少齿数大于直齿轮。（）29、自由度为1的轮系称为行星轮系。（ ）30、三角形螺纹具有较好的自锁性能。螺纹之间的磨

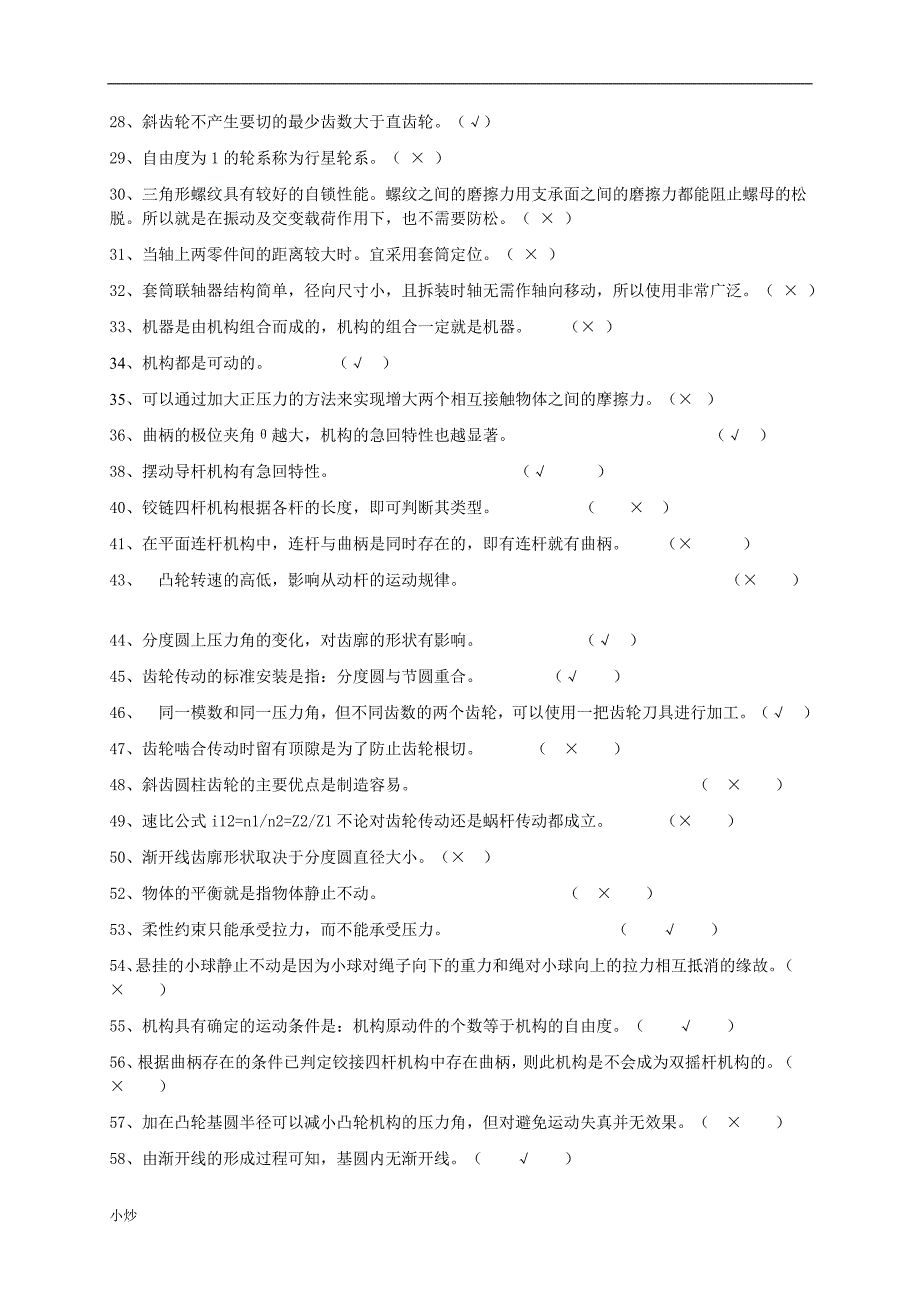

4、擦力用支承面之间的磨擦力都能阻止螺母的松脱。所以就是在振动及交变载荷作用下，也不需要防松。（ ）31、当轴上两零件间的距离较大时。宜采用套筒定位。（ ）32、套筒联轴器结构简单，径向尺寸小，且拆装时轴无需作轴向移动，所以使用非常广泛。（ ）33、机器是由机构组合而成的，机构的组合一定就是机器。（）34、机构都是可动的。（）35、可以通过加大正压力的方法来实现增大两个相互接触物体之间的摩擦力。（）36、曲柄的极位夹角越大，机构的急回特性也越显著。（）38、摆动导杆机构有急回特性。（）40、铰链四杆机构根据各杆的长度，即可判断其类型。（）41、在平面连杆机构中，连杆与曲柄是同时存在的，即有连杆就有
5、曲柄。（）43、凸轮转速的高低，影响从动杆的运动规律。（）44、分度圆上压力角的变化，对齿廓的形状有影响。（）45、齿轮传动的标准安装是指：分度圆与节圆重合。（）46、同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。（）47、齿轮啮合传动时留有顶隙是为了防止齿轮根切。（）48、斜齿圆柱齿轮的主要优点是制造容易。（）49、速比公式i12=n1/n2=Z2/Z1不论对齿轮传动还是蜗杆传动都成立。（）50、渐开线齿廓形状取决于分度圆直径大小。（）52、物体的平衡就是指物体静止不动。（）53、柔性约束只能承受拉力，而不能承受压力。（）54、悬挂的小球静止不动是因为小球对绳子向
6、下的重力和绳对小球向上的拉力相互抵消的缘故。（）55、机构具有确定的运动条件是：机构原动件的个数等于机构的自由度。（）56、根据曲柄存在的条件已判定铰接四杆机构中存在曲柄，则此机构是不会成为双摇杆机构的。（）57、加在凸轮基圆半径可以减小凸轮机构的压力角，但对避免运动失真并无效果。（）58、由渐开线的形成过程可知，基圆内无渐开线。（）59、渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。（）60、圆锥齿轮传动是空间齿轮传动。（）61、联接是将两个或两个以上的零件联成一个整体的结构。（）62、键联接的主要用途是：轴向固定。（）63、标准滚动轴承的组成：内
7、圈、外圈、滚动体、保持架。（）64、通过离合器联接的两轴可在工作中随时分离。（）65、只有轴头上才有键槽。（）66刚体受三个力作用时，这三个力的作用线必交于一点。( ) 67构件的刚度要求，就是构什有足够的抵抗破坏的能力。( ) 68任何个机构中必布山只能有一个构件为机架。( ) 69机构具有确定的运动条件是：机构原动件的个数等于机构的自由度。( ) 70由渐升线的形成过程可知，基圆内有渐开线。( ) 72圆锥齿轮传动是空间齿轮传动。( ) 73若齿轮连续传动，其重合度要小于l。( ) 74斜齿轮的端面参数是标准值。( ) 75构件受两个力作用平衡时，两力的大小相等、方向相反并作用在条直线上。
8、 )76压力角就是作用于构件上的力和速度的夹角。( ) 77两个以上的构件通过同轴转动副联在一处所构成的铰链称为复合铰链。( ) 78自由度为l的轮系称为行星轮系。( ) 79力偶的力偶矩大小与矩心的具体位置无关。( ) 80直齿圆锥齿轮的分度圆直径取决于齿数和小端模数。( ) 81塑性材料的失效主要为屈服失效。( ) 82带传动中打滑现象是不可避免的。( ) 83.构构中的主动件和从动件，都是构件。( ) 84.运动副的作用是限制和、或约束构件的自由运动。( ) 85.机构具有确定的运动条件是：机构原动件的个数大于零，且等于机构的自由度。( ) 86.校链四杆机构都有摇杆这个构件。( )
9、87.压力角就是主动件所受驱动力的方向线与该点速度的方向钱之间夹角。( ) 88.构件的刚度主要求，就是构件有足够的抵抗破坏的能力。( )89.塑性材料的失效主要为屈服失效。( ) 90.齿轮的标准压力角和标准模数都在分度圆上。( )91.一对渐开线标准直齿圆柱齿轮的正确啮合条件:只要两齿轮模数相等即可。( ) 92.同一模数和同一压力角，但不同齿数的两个齿轮，可以使用同一把前轮刀具进行加工。 ) 93.传动比公式 ，不论对齿轮传动还是蜗杆传动都成立。()94、与牙嵌式离合器相比，摩擦离合器的特点是运转中便于结合，能过载打滑可保护其他机件，但传递转矩较小。( )95、若力的作用线通过矩心，则力
10、矩为零。( )96、在动动副中，高副是点接触，低副是线接触。()97、齿轮传动的重合度越大，表示同时参与啮合的轮齿对数越多。( )98、直齿圆锥齿轮的分度圆直径取决于齿数和小端模数。()99、工作中转动的轴称为转轴。()100、摩擦离合器可在两轴有较大速差时结合或分离，并具有过载保护功能。( )101、传动角就是连杆与从动件的夹角。( )102、标准齿轮分度圆上的齿厚和齿槽宽相等。( )103、在平面力系中，合力总是大于分力。()104、力偶可以用一个力来等效。()105、如图所示为低碳钢拉伸时的应力-应变曲线，其中OB称为弹性阶段，CD段称为强化阶段。( )106、渐开线上各点压力角相等。(
11、)107、一个渐开线圆术处啮合齿轮，当基圆大于齿要圆时，基圆以内部分的齿廓曲线，都不是渐开线。( )108、代号为6208的轴承为深沟球轴承，其内径为40mm。( )109火车车厢的车轴承为只受弯矩，因此是传动轴。( )110、一般来说，滚子轴承比球轴承更能顾受冲击，也更适合在高速条件下工作。()二、选择题1对于铰链四杆机构，当满足整转副存在的条件时，若取( C )为机架，将得到双曲柄机 构，( D )为机架，将得到双摇杆机构。 A最长杆 B与最短杆相邻的构件 C. 最短杆 D. 与最短杆相对的构件 2渐开线齿廓基圆上的压力角( C )。 A大于零 B小于零 C等于零 D等于20 3曲柄摇杆机
12、构中，曲柄为主动件时，( C )为死点位置。 A曲柄与连杆共线 B摇杆与连杆共线 C不存在 4凸轮机构中从动件常用的运动规律，有刚性冲击的是( A )。 A等速运动规律 B等加等减速运动规律 C简诣运动规律 5下列哪项选择是标准外啮合斜齿轮传动的正确啮合条件之( A )。 A两齿轮的法面模数相等 B两齿轮的端面模数相等 C两齿轮的螺旋角同向6渐开线齿廓形状取决于(C)直径大小。A节圆B分度圆 C基圆D齿顶圆7下列型号V带中，哪种具有最人横截面积(D)。A.Z型B.C型 CA刑D.E型1作用在刚体上的二力平衡条件是(B)。A大小相等、方向相反、作用线相同、作用在两个相互作用物体上B大小相等、方向
13、相反、作用线相同、作用在同一刚体上C大小相等、方向相同、作用线相同、作用在同一刚体上D大小相等、方向相反、作用点相同2力对物体作用效果，可使物体(D)。A产生运动B产生内力 C产生变形D运动状态发生改变或产生变形3力偶对物体的作用效果，取决于下列因素(C)。A力偶的大小和力偶在作用平面内的转向B力偶臂的长短和力偶在作用平面内的转向C力偶矩的大小和力偶在作用平面内的转向D仅取决于力偶矩的大小，与力偶在作用平面内的转向无关4A、B、C点分别作用30N、100N、70N的力偶矩，方向如图所示，则11截面和22截面的扭矩为(C)。A30Nm，70NmB-30Nm，70NmC30Nm，-70NmD-30
14、Nm，-70Nm5在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取(A)。A最短杆B最短杆的相邻杆C最短杆的相对杆D任何一杆6一对齿轮啮合时，两齿轮的(C)始终相切。A分度圆B基圆C节圆D齿根圆7在轮系中加入惰轮可改变轮系的(B)。A传动比B转向C改变传动比和转向8按照轴的承载情况，工作中既承受弯矩又承受转矩的轴为(A)。A转轴B心轴C转动轴1.如图所示,图中A点处形成的转动副数为(B)A.1B.2C.32.当急回特性系数(C)时，曲柄摇杆机构才有急回运动。A.Kl3.曲柄摇杆机构中，曲柄为主动件时，(C)为死点位置。A.曲柄与连杆共线B.摇杆与
15、连轩共钱C.不存在5.对于正常齿制的标准直齿圆柱齿轮而言，避免根切的最小齿数为(B)A.16B.17C.186.标准直齿圆柱齿轮的全齿高等于9mm，则模数等于(D)。A.2mmB.2.5mmC.3mmD.4mm7.在轮系中如入惰轮可改变轮系的(B)。A.传动比B.转向C.改变传动比和转向1力F使物体绕点O转动的效果，取决于（ C ）。A力F的大小和力F使物体绕O点转动的方向B力臂d的长短和力F使物体绕O点转动的方向C力与力臂乘积Fd的大小和力F使物体绕O点转动的方向D力与力臂乘积Fd的大小，与转动方向无关。2为保证平面四杆机构良好的传力性能，（ B ）不应小于最小许用值。A压力角B传动角C极位
16、夹角D啮合角3对于铰链四杆机构，当满足杆长之和的条件时，若取（ B ）为机架，一定会得到曲柄摇杆机构。A最长杆 B与最短杆相邻的构件 C最短杆 D与最短杆相对的构件4凸轮机构从动杆的运动规律，是由凸轮的（D）所决定的。A压力角 B滚子 C形状 D轮廓曲线5一对齿轮啮合时，两齿轮的（ A ）始终相切。A节圆 B分度圆 C基圆6带传动的弹性滑动现象是由于（ A ）而引起的。A带的弹性变形 B带与带轮的摩擦系数过小C初拉力达不到规定值 D小带轮的包角过小7两轴在空间交错900的传动，如已知传递载荷及传动比都较大，则宜选用（ C ）。A. 直齿轮传动 B.直齿圆锥齿轮传动 C. 蜗轮蜗杆传动8当两轴距
17、离较远，且要求传动比准确，宜采用( C )。A带传动 B一对齿轮传动 C轮系传动 D槽轮传动9采用螺纹联接时，若一个被联接件厚度较大，在需要经常装拆的情况下宜采用( D )。A螺栓联接 B紧定螺钉联接C螺钉联接 D双头螺柱联接 10键联接的主要用途是使轮与轮毂之间( C )。A轴向固定并传递轴向力B轴向可作相对滑动并具由导向性C周向固定并传递扭矩D安装拆卸方便12按照载荷分类，汽车下部由变速器通过万向联轴器带动后轮差速器的轴是( A )。A传动轴 B转轴 C固定心轴 D转动心轴13、两个构件之间，以线或点接触形成的运动副称为（）14、（D）是机械制造的最小单元。A机械B部件C构件D零件15、金
18、属抵抗变形的能力，称为D。A硬度B塑性C强度D刚度16、在曲柄滑块机构中，当取滑块为原动件时，（C）死点位置。A有一个B没有C有两个D有三个18、曲柄摇杆机构中，曲柄为主动件，则传动角是（B）。A摇杆两个极限位置之间的夹角B连杆与摇杆之间所夹锐角 C连杆与曲柄之间所夹锐角D摇杆与机架之间所夹锐角19、通常情况下，避免滚子从动件凸轮机构运动失真的合理措施是（B）。A增大滚子半径B减小滚子半径C增大基圆半径D减小基圆半径20、凸轮机构的从动件作等加速等减速运动规律，对机构造成（A）。A刚性冲击B柔性冲击C无冲击D内冲击21、凸轮轮廓与从动件之间的可动连接是（B）。A转动副B高副C移动副D可能是高副
19、也可能是低副22、一个渐开线圆柱齿轮上有两个可见圆_、_，和两个不可见圆：（D）。A分度圆、齿顶圆；基圆、齿根圆B齿顶圆、基圆；分度圆、齿根圆C分度圆、基圆；齿顶圆、齿根圆D齿顶圆、齿根圆；分度圆、基圆24、用齿条型刀具范成加工渐开线直齿圆柱齿轮，当（B）时，将发生根切现象。AZ=17BZ17DZ=1425、一对齿轮啮合时,两齿轮的（C）始终相切。A分度圆B基圆C节圆D齿根圆26、一对齿轮连续传动的条件是（D）。A模数相等B传动比恒定C压力角相等D重合度大于l28、使渐开线齿廓得以广泛应用的主要原因之一是（A）。A中心距可分性B齿轮啮合重合度大于1 C啮合角为一定值D啮合线过两齿轮基圆公切线2
20、9、闭式传动软齿面齿轮的主要失效形式是（B）。A齿面胶合B齿面点蚀C齿根折断D齿面磨损1、带传动中最大应力发生在B。A紧边B紧边与小带轮的切点 C松边D松边与小带轮的切点2、在摩擦带传动中（B）是带传动不能保证准确传动比的原因，并且是不可避免的。A带的打滑B带的弹性滑动C带的老化D带的磨损3、V带传动属于（B）。A电传动B摩擦传动C液压传动D啮合传动1、标准平键联接的承载能力，通常取决于（A）。A轮毂的挤压强度B键的剪切强度 C键的弯曲强度D键工作表面的挤压强度2、螺纹的（A）被称为公称直径。A大径B小径C中径D半径3、最常用的传动螺纹类型是（B）。A普通螺纹B矩形螺纹C梯形螺纹D锯齿形螺纹1
21、自行车前轮的轴是（A）A空心轴B转轴C心轴D传动轴2、滚动轴承的基本额定动载荷是指（C）。A滚动轴承能承受的最大载荷B滚动轴承能承受的最小载荷C滚动轴承在基本额定寿命L10106转时所能承受的载荷D一批滚动轴承能承受的平均载荷。3、一般来说，（D）更能承受冲击，但不太适合于较高的转速下工作。A推力轴承B球轴承C向心轴承D滚子轴承4、传动轴主要承受（B）载荷作用。A拉伸B扭转C弯曲D弯曲和扭转5、阶梯轴应用最广的主要原因是（A）。A便于零件装拆和固定B制造工艺性好C传递载荷大D疲劳强度高6、当机构中主动件数目（A）机构自由度数目时，该机构具有确定的相对运动。A、等于7、蜗轮蜗杆传动装置中，蜗杆
22、的头数为Z1,蜗杆直径系数为q，喁轮齿数为Z2,则蜗轮蜗杆传动的标准叫心距a等于（B）B、m(q+Z2)/28、下列机构中，不属于间歇机构的是（C）C、齿轮机构9、V带在传动时，没有承受下列哪种应力。（D）D、扭转应力。10、螺栓联接的使用特点是（D）D、用于通孔，可经常拆卸11、普通平键最常见的失效形式是（A）A、工作机压溃12、阶梯轴上安装轴承的部分被称为（A）A、轴颈13、为了齿轮能进入啮合，它们必须相同带的是（D）D、基圆齿距14、螺栓联接是一种（A）A、可拆联接15、带传动主要依靠（B）B、带和两轮接触面之间的摩擦力。16、如图所示系统只受F作用而处于平衡。欲使A支座约束反力的作用线
23、与AB成30度角，则斜面的倾角为（D）D、60度17、在键联接设计中，普通平键的长度尺寸主要依据（D）D、轮毂的宽度尺寸18、在梁的某段上作用一均布载荷，且载荷集度q大于零，则（D）D、剪力图为一条斜向上的直线，弯距图为一条开口向下抛物线7.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是(D)。A.拉力B.扭矩C.压力D.拉力和扭矩8.键联接的主要用途是使轮与轮毂之间(C)。A.沿轴向固定并传递轴向力B.沿轴向可作相对滑动并具有导向性C.沿周向固定并传递扭矩D.安装拆卸方便5用齿条型刀具范成加工渐开线直齿圆柱齿轮，当被加工齿轮的齿数(B)时，将发生根切现象。AZ=17BZ17D.Z171.平
24、面四杆机构无急回特性时极位夹角=0，行程速比系数(C)。Ak1Bk1BK=1CK128三角带传动和平皮带传动相比较,其主要优点是(A)A、在传递相同功率时尺寸较小B、传递效力高C、带的寿命长D、带的价格便宜29渐开线的形状取决于（C）的大小。A、转速B、轮廓曲线C、基圆D、从动件形式30标准直齿圆柱齿轮的全齿高等于mm，则模模数等于（C）A、2mmB、3mmC、4mmD、5mm31.尖顶从动件广泛应用于（A）的凸轮机构当中。A.低速轻载B.中速中载C.高速重载D.匀速32.选择齿轮精度等级的主要依据，是根据齿轮的（A）。A.圆周速度的大小B.转速的高低C.传递功率的大小D.传递转矩的大小33.
25、下列哪一种齿轮传动能改变两轴间的传动方向(A)A.直齿圆柱齿轮B.斜齿圆柱齿轮C.内啮合齿轮D.圆锥齿轮34.在凸轮机构的从动件选用等速运动规律时,其从动件的运动(A)A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击35.闭式软齿面齿轮传动的主要失效形式为（B）。A.轮齿折断B.齿面点蚀C.齿面胶合D.塑性变形39.铰链四杆机构中与机架相连，并能实现360旋转的构件是(A)A.曲柄B.连杆C.摇杆D.机架40.一对齿轮的实际啮合线由两轮的（A）截理论啮合线得到。A.齿顶圆B.齿根圆C.分度圆D.节圆41.平面四杆机构的压力角和传动角的关系为（A）A.互为余角B.互为
26、补角C.A，B都可能D.A，B都不可能42.标准斜齿轮不产生根切的最小齿数（C）。A.等于17B.大于17C.小于17D.(D)不确定43.开式齿轮的润滑方式通常是（C）。A.浸油润滑B.喷油润滑C.人工加油润滑D.上述都不对44.用齿条形刀具加工标准直齿圆柱齿轮,当压力角为20,齿顶系数为1时,不根切的最少齿数是多少?（C）A.15B.16C.17D.1845.若组成运动副的两构件间的相对运动是移动，则称这种运动副为(D)A.转动副B.移动副C.球面副D.螺旋副46.直齿圆柱齿轮中，具有标准模数和压力角的圆是（B）。A.基圆B.分度圆C.齿根圆D.齿根圆47.尖顶从动件广泛应用于（A）的凸轮
27、机构当中。A.低速轻载B.中速中载C.高速重载D.匀速63.齿面塑性变形一般在（D）容易发生。A.硬齿面齿轮高速重载下工作B.开式齿轮传动润滑不良C.铸铁齿轮过载工作D.软齿面齿轮低速重载下工作64机器与机构的区别在于（C）。A、是否由各种零件经装配而成的组合体B、它们各部分之间是否有确定的相对运动C、在工作时是否能完成有效的机械功或能量转化D、两者完全相同65力对物体的作用效果，可使物体（）A、产生运动B、产生内力C、产生变形D、运动状态发生改变或产生变形1.为保证四杆机构良好的机械性能，(B)不应小于最小许用值。A.压力角B.传动角C.极位夹角D.啮合角2.凸轮机构中从动件常用的运动规律，
28、有刚性冲击的是(A)。A.等速运动规律B.等加等减速运动规律C.简谐运动规律3.渐开线齿廓基圆上的压力角(C)。A.大于0B.小于0C.等于0D.等于2004.为了提高齿轮传动的接触强度，可采取(B)的方法。A.采用闭式传动B.增大传动中心距C.减少齿数D.增大模数5.为了减少蜗轮刀具数目，有利于刀具标准化，规定(D)为标准值。A.蜗轮齿数B.蜗轮分度圆直径C.蜗杆头数D.蜗杆分度圆直径6.带传动不能保证准确的传动比，其原因是(C)。A.带容易变形和磨损B.带在带轮上出现打滑C.带传动工作时发生弹性滑动D.带的弹性变形不符合虎克定律7.带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生
29、在带(B)。A.进人大带轮处B.紧边进人小带轮处C.离开大带轮处D.离开小带轮处48.齿轮传动中，若中心距及其他条件不变，当（B），则齿根弯曲强度增大。A.减小模数，增多齿数时B.增大模数，减少齿数时C.增多齿数，两齿轮均负变位时D.增大传动比49.相同公称尺寸的三角形细牙螺纹和粗牙螺纹相比，因细牙螺纹的螺距小，内径大，故细牙螺纹(B)A.自锁性好，强度低B.自锁性好，强度高C.自锁性差，强度低D.自锁性差，强度高50.机构克服死点的方法是（A）。A.利用惯性B.加大主动力C.提高安装精度D.上述都不对51.对于硬度350HBS的闭式齿轮传动，设计时一般（A）。A.先按接触强度计算B.先按弯曲强度计算C.先按磨损条件计算D.先按胶合条件计算52.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压力角应为（A）度。A.20B.30C.60D.9053.一对齿轮连续传动的条件是(D)A.模数相等B.传动比恒定C.压力角相等D.重合度大于l54.两个渐开线齿轮齿形相同的条件是（C）。A.分度圆相等B.模数相等C.基圆相等D.基圆相等55.标准直齿圆柱齿轮传动的弯曲疲劳强度计算中，齿形系数YF只取决于（B）。A.模数mB.齿数zC.分度圆直径dD.齿宽系数d56.直齿圆柱齿轮中，具有标准模数和压力角的圆是（B）。A.基圆
