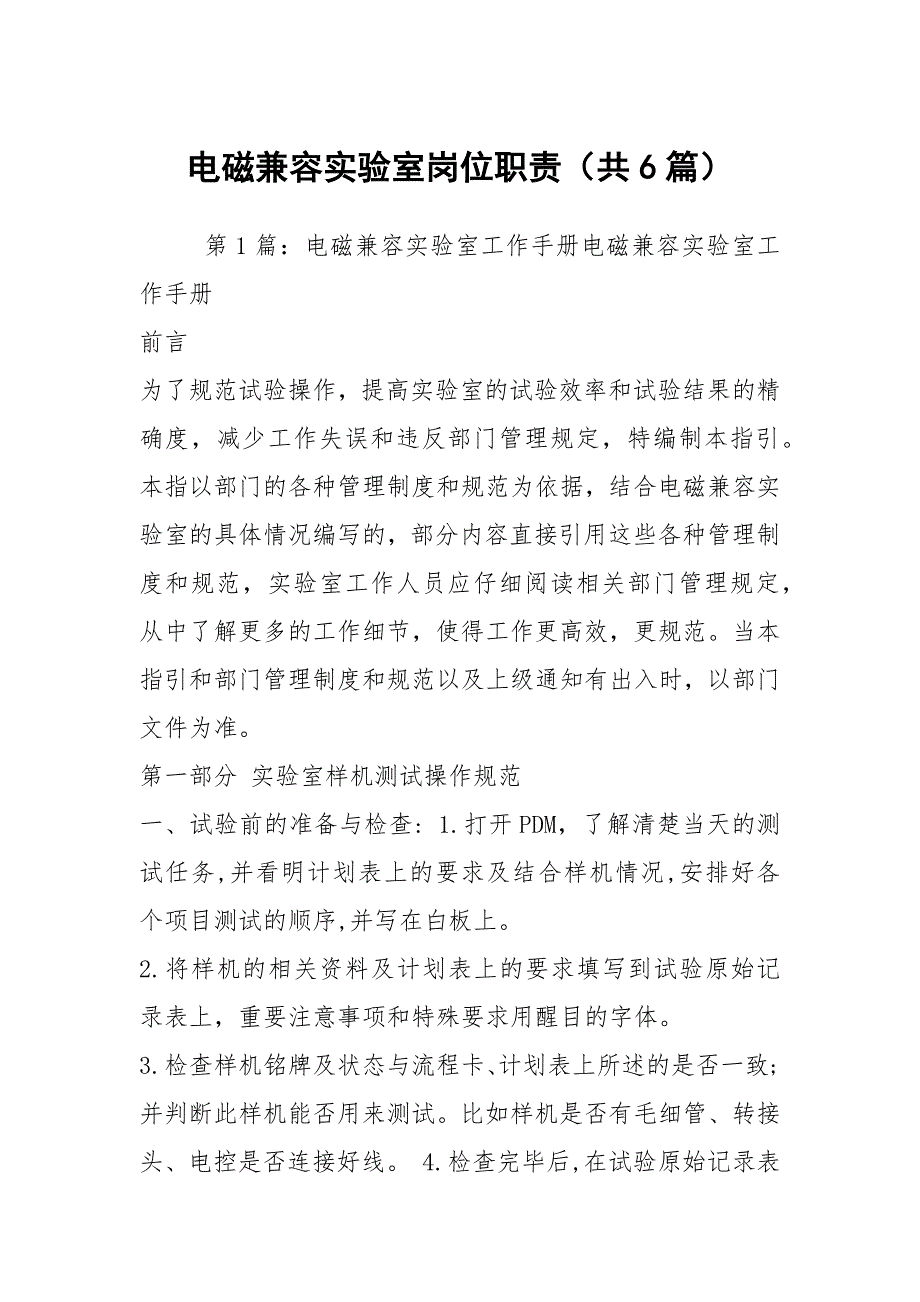

1、电磁兼容实验室岗位职责(共6篇) 第1篇:电磁兼容实验室工作手册电磁兼容实验室工作手册前言为了规范试验操作,提高实验室的试验效率和试验结果的精确度,减少工作失误和违反部门管理规定,特编制本指引。本指以部门的各种管理制度和规范为依据,结合电磁兼容实验室的具体情况编写的,部分内容直接引用这些各种管理制度和规范,实验室工作人员应仔细阅读相关部门管理规定,从中了解更多的工作细节,使得工作更高效,更规范。当本指引和部门管理制度和规范以及上级通知有出入时,以部门文件为准。第一部分 实验室样机测试操作规范一、试验前的准备与检查: 1.打开PDM,了解清楚当天的测试任务,并看明计划表上的要求及结合样机情况,安

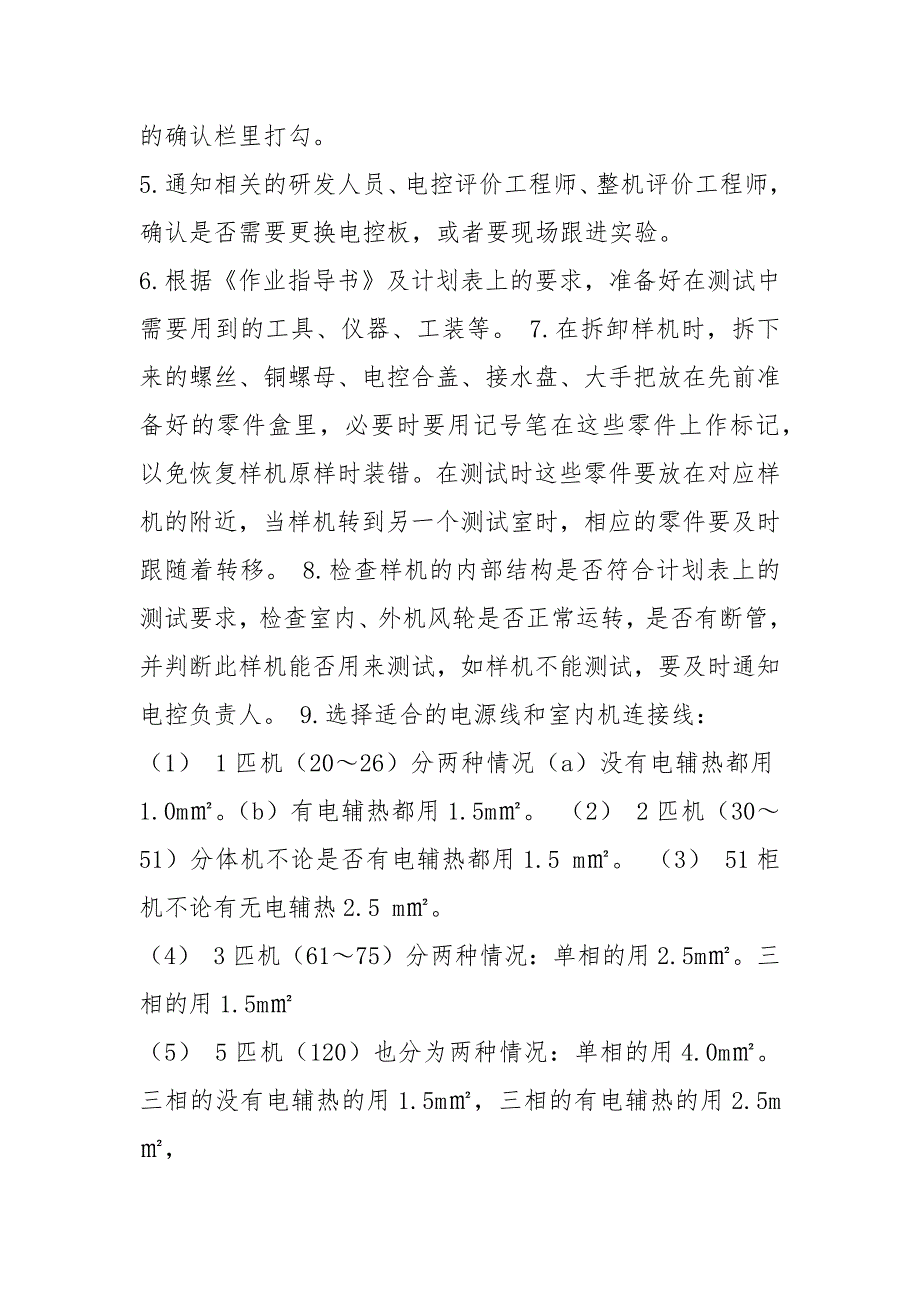

2、排好各个项目测试的顺序,并写在白板上。2.将样机的相关资料及计划表上的要求填写到试验原始记录表上,重要注意事项和特殊要求用醒目的字体。3.检查样机铭牌及状态与流程卡、计划表上所述的是否一致;并判断此样机能否用来测试。比如样机是否有毛细管、转接头、电控是否连接好线。 4.检查完毕后,在试验原始记录表的确认栏里打勾。5.通知相关的研发人员、电控评价工程师、整机评价工程师,确认是否需要更换电控板,或者要现场跟进实验。6.根据作业指导书及计划表上的要求,准备好在测试中需要用到的工具、仪器、工装等。 7.在拆卸样机时,拆下来的螺丝、铜螺母、电控合盖、接水盘、大手把放在先前准备好的零件盒里,必要时要用记号
3、笔在这些零件上作标记,以免恢复样机原样时装错。在测试时这些零件要放在对应样机的附近,当样机转到另一个测试室时,相应的零件要及时跟随着转移。 8.检查样机的内部结构是否符合计划表上的测试要求,检查室内、外机风轮是否正常运转,是否有断管,并判断此样机能否用来测试,如样机不能测试,要及时通知电控负责人。 9.选择适合的电源线和室内机连接线:(1) 1匹机(2026)分两种情况(a)没有电辅热都用1.0m。(b)有电辅热都用1.5m。 (2) 2匹机(3051)分体机不论是否有电辅热都用1.5 m。 (3) 51柜机不论有无电辅热2.5 m。(4) 3匹机(6175)分两种情况:单相的用2.5m。三相

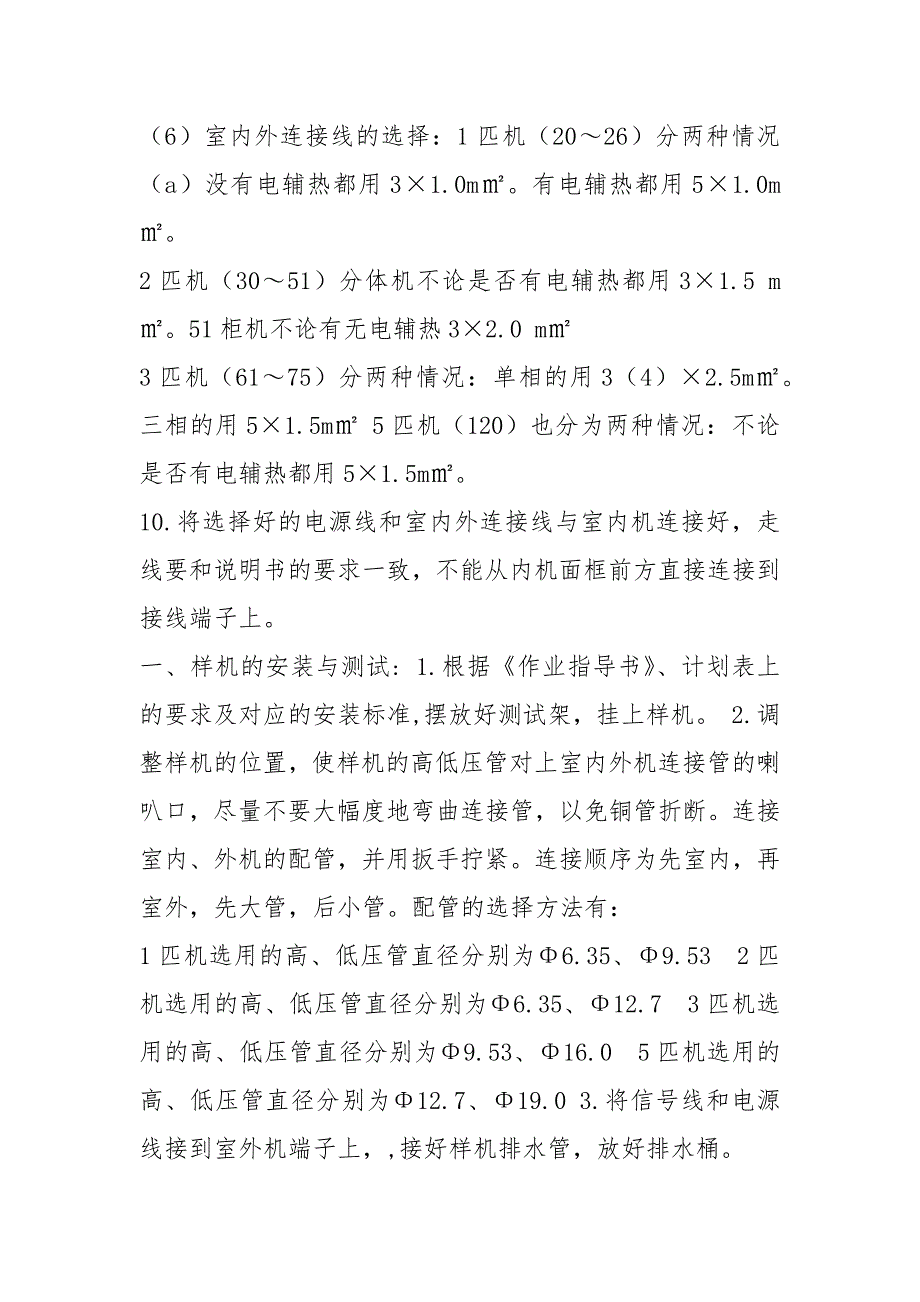

4、的用1.5m(5) 5匹机(120)也分为两种情况:单相的用4.0m。三相的没有电辅热的用1.5m,三相的有电辅热的用2.5m,(6)室内外连接线的选择:1匹机(2026)分两种情况(a)没有电辅热都用31.0m。有电辅热都用51.0m。2匹机(3051)分体机不论是否有电辅热都用31.5 m。51柜机不论有无电辅热32.0 m3匹机(6175)分两种情况:单相的用3(4)2.5m。三相的用51.5m 5匹机(120)也分为两种情况:不论是否有电辅热都用51.5m。10.将选择好的电源线和室内外连接线与室内机连接好,走线要和说明书的要求一致,不能从内机面框前方直接连接到接线端子上。一、样机的安
5、装与测试: 1.根据作业指导书、计划表上的要求及对应的安装标准,摆放好测试架,挂上样机。 2.调整样机的位置,使样机的高低压管对上室内外机连接管的喇叭口,尽量不要大幅度地弯曲连接管,以免铜管折断。连接室内、外机的配管,并用扳手拧紧。连接顺序为先室内,再室外,先大管,后小管。配管的选择方法有:1匹机选用的高、低压管直径分别为6.35、9.53 2匹机选用的高、低压管直径分别为6.35、12.7 3匹机选用的高、低压管直径分别为9.53、16.0 5匹机选用的高、低压管直径分别为12.7、19.0 3.将信号线和电源线接到室外机端子上,,接好样机排水管,放好排水桶。4.利用雪种排空。用螺丝刀顶住阀
6、芯(注意:不要用边过度,否则会损外阀芯),然后用六角钥匙打开高压阀45度排放57秒(阀体打开角度和排放时间以安装使用说明书中的要求为准)则松开螺丝刀,将高压阀和低压阀打开到最大角度。用肥皂泡检查配管的连接处,检查是否泄露雪种。(如有真空泵,应用真空泵来排空,详见附录) 5.调好电源,使电压、频率与样机测试要求的电源一致。6.上电检查信号灯显示是否正常,如有故障显示,查明原因,如是样机本身故障,记录好现象,并通知有关项目负责人。依排除故障的时间来判断此样机是否还继续测试;信号灯显示正常则开机。 7.样机运行十分钟,仪器预热后开始测试。8.在测试计时阶段中,注意样机的风速、电量、声音、显示和各种考
7、查项目各种曲线等样机运行现象的情况;有异常时及时做好数据现象记录工作,先通知经验丰富的测试工程师和实验室主管,并在不破坏出现的异常现象和数据的情况下,检查、分析原因;如属实验室人员和设备的原因导致的异常,则需重新测试;如属于样机的质量问题则及时通知有关项目负责人。三、测试结束: 1.测试结束时,按试验实时记录电子存档规范测试05024保存相对应的数据、曲线;按测试记录填写规范填写完测试记录表。 2.样机如果无下一个试验则拆机(收雪种时:在制冷模式下,压缩机运行3分钟以上才可以开始关高压阀,当室外机出风温度与环境温度差不多时且关紧高压阀的时间在50秒以上时才可以关低压阀;收完雪种后关掉样机总电源
8、)。 3.拆机完毕后,检查样机的状态是否与测试前一样,将零部件全部装上,如果样机出现损外或其他异常如缺少相关零件或雪种不足以及其他的异常,要在流程卡上注明,并告诉相关项目负责人。 4.填写好样机流程卡,把样机整齐摆放在已测样机区;通知流程卡上的下一个试验室或管送样机的负责人来拉样机,对于下一个流程不清楚的要询问相关负责人,确认无误后,再将机样送走。 5.把工具放回工具箱,清洁试验室。 6将配管两端的喇叭口密封好。 附录:真空泵排空方法:1.查看压力表,表压是否达到-0.08MPa -0.1 MPa,如果达到则旋紧表阀,关掉真空泵电源,开始保压。2.如保压时间已达到5分钟以上则可以检查真空度是否
9、有回升。(回升0.02 MPa以内有可能抽真空时空气没抽干净;则可继续抽一次真空再保压,如回升较大则有泄露, 可以先继续一边抽真空一边检查泄露点,如检查不出来;则从低压阀内充注制冷剂后用肥皂泡检漏)。3.真空度无回升则先打开样机高压阀让表压回升到0 MPa-0.1 MPa时再关紧高压阀,旋出压力表连接管;(如有要求放出样机内的预留排空雪种时,先打开高压阀,然后从低压阀放出预留排空雪种;再打开低压阀);打开高低压阀。第二部分 实验室6S管理一、办公区域管理1.办公用品需固定摆放,文件放在文件架上,区分待处理与已处理文件,文件夹要作好标识。 2.辅助用品必须固定放置。废纸放在有打印机的地方,打印非
10、正式文件请用废纸,打印正式文件可用新纸,注意双面打印。 3.电脑线要捆扎好,不要随意放置。4.椅子上不能挂衣服,或背包等,人离开坐位,椅子要靠紧桌子。 5.下班后要注意关照明,关空调。6.档案柜的文件夹按标识要分门别类放好。文件夹要作好标识。一目了然。档案柜的下部存放不常用仪器、仪表、办公用品、工具、和私人物品。各种物品应按种类固定放在同一个柜的层面上。7.工作人员的茶具和茶叶,要整齐排放,下边如有积水,应尽快擦干。 8.办公区地面要保持清洁,不能有垃圾和积水。 二、样品仓库 1.适时清扫变频电源上的灰尘,样机按KB03.018-测试样机摆放与流程卡张贴规范(详见附件)来摆放。2.室内外机连接
11、管要整齐的放在纸箱里,不能随意放,造成找管不便,己损坏但能修好的管要用标签标明。不能修好的管要折好放在一边,白班要及时报废。每根管的两头均要用螺帽或胶带封好。 三、普通测试房1.及时倒掉室内空调的冷凝水。水桶要清洗干净。第2篇:电磁兼容实验室建设方案电磁兼容实验室建设方案实验条件:首先,建成EMC实验室的房间或地方必须洁净,没有无关物品,完全专用于EMC测量。只要条件许可,绝对需要一个由金属制成并可靠连接大地的地参考平面;如果条件不允许(如房间不在第一层),至少应该接保护地系统。实验室内的所有金属物体必须可靠接地或予以清除。电源系统必须“净化”(在电源进入EMC实验室之前的某处正确接入线滤波器
12、)。实验项目:1) (CE)传导发射测试-需要一台频谱分析仪(或 EMI 接收器)、电缆和 LISN(线阻抗稳定网络,手工制作或外购),如果可能的话,还应该有一个屏蔽房间(最起码有一个屏蔽 帐篷)和一张距地面80cm 的绝缘桌。2) (RE)辐射发射测试-需要同样的频谱分析仪或 EMI 接收器、一副天线、电缆和OATS(开放区域测试场地或(半)电波暗室);为测量干扰功率而制作或外购的吸收钳。 3) (H/F)谐波测试(与闪烁测试) -如果要进行完全兼容测试,则需要专用设备(专用谐波分析仪);但如果仅为评估的话,一台便携式谐波分析仪甚至一台能进行 FFT 评估的示波器就足够了。4) ESD(静电
13、释放)抗扰度测试-只有 ESD 枪才能可靠评估该项测试的结果。 5) (RI)辐射电磁场抗扰度测试-需要与辐射发射测试类似的设备,此外还需要信号发生器、放大器、衰减器、场强仪,可能还需要一台计算机。 6)(CI)传导骚扰抗扰度测试-需要的设备与1)和5)类似,另外再加上 CND(异种耦合解耦网络),但不需要天线。 7) 电快速瞬变(EFT/Burst)抗扰度测试。8) 浪涌抗扰度测试(Surge)。9) 电源频率磁场抗扰度测试(MS) 。10) 电压骤降、短时中断与电压变化抗扰度测试。(V-dips)从7) 到10)的最后四项测试需要专用设备,这些设备可从多个厂商买到。实验内容: 1) 传导发
14、射的测试 多年来,电子产品制造商遇到的最困难的问题可能就是在传导发射方面, 因此本文首先就此进行讨论。传导发射的测试装置如图1所示。 这个装置是根据CISPR 22 (EN 55022)组建的,而且使用的设备必须符合 CISPR 16-1的 要求。该装置主要包括: EUT(被测设备), 如果它是台式的,必须安放在一个距地面80cm 高的绝缘桌上;辅助设备(外设),按正常使用方式连接,未使用的输入和输出必须正确 端接,多余的电缆必须截短, 或绕成直径3040cm 的一卷。频谱分析仪(或 EMI 接收器) 在 0.1530 MHz 的频率范围内必须具有9kHz 的分辨率带宽(RBW)。测量过程在
15、CISPR 16-1 和产品规范标准中有详细描述,如果正确执行,其结果与第三方实验室的测试将3) 谐 波和闪烁测试谐波和闪烁测试没有环境方面的要求。 只需将 EUT 连接到谐波分析仪的电源入口, 并根据厂商的说明和标准的要求执行测试即可。同样,测试设备将包含一些已有的设置,但 工程师必须确保这些测试设置符合自己产品的标准要求。如果评估时使用其他方法(如 便携式电源谐波分析仪),请仔细阅读标准要求,然后再评估测量结果第3篇:电磁兼容实验室规划与设计电磁兼容实验室规划与设计随着我国的经济的迅猛发展,综合国力的不断提高,国家越来越需要一支强大的军队来保障我们的发展成果,维护我们的国家利益。科技强军的
16、速度在加快,电子装备的大量猎装使得我国武器装备实力快速提高,由于装备的电子集成度越来越高,军方要求的复杂电磁环境越来越严格,这些新特点使得军用产品电磁兼容的性要求越来越严格。建设电磁兼容实验室来保障生产符合军标要求的电磁兼容性能的产品就变得愈发迫切,而目前我国缺乏系统的电磁兼容实验室建设资料,缺乏系统的设计指南。虽然目前我国电磁兼容实验室如雨后春笋般兴起了很多,但真正发挥作用的却很少,有的测试能力不足,有的没有详细的方案和规划就大而全的建设,造成了资源的大量浪费。本论文正是针对上述问题,结合自己设计和建设的本单位电磁兼容实验室的工作经历,同时建立在对相关军用标准分析、半电波参数性能指标的分析和
17、计算的基础上,提出一个符合军标要求的质量可靠、性能优良的电磁兼容实验室方法。并通过指标测试、比对试验验证的方法分别对暗室的主体性能指标和测试系统进行验证。主要内容为:1.电磁兼容的发展历程、相关背景知识和实验室设计依据;2.电磁兼容基本知识和相关标准的解读;3.实验室主体指标分析、设计和建设的详细方案;4.实验室建设的实例;5.实验室主体指标测试验证;6.实验室测试系统对比测试验证。第4篇:CNASCL16 电磁兼容实验室应用说明CNASCL16检测和校准实验室能力认可准则在电磁兼容检测领域的应用说明GuidanceontheApplicationofLaboratoryAccreditati
18、onCriteriaintheFieldofElectromagneticCompatibilityTests中国合格评定国家认可委员会CNAS-CL16:第1页共4页检测和校准实验室能力认可准则在电磁兼容检测领域的应用说明一、引言电磁兼容检测是中国合格评定国家认可委员会(英文缩写:CNAS)对实验室的认可领域之一,该领域涉及仪器设备、元件的关键电气特性。本文件是CNAS根据电磁兼容检测的特性而对CNASCL01:检测和校准实验室能力认可准则所作的进一步说明,并不增加或减少该准则的要求。因此,本文件采用针对CNASCL01:检测和校准实验室能力认可准则的具体条款提出应用说明的编排方式,故章节号
19、是不连续的。本文件需与CNASCL01:检测和校准实验室能力认可准则同时使用。二、应用说明5技术要求5.2人员5.2.1实验室人员应具有相应的电磁兼容基础理论和专业知识,其中从事该领域的高中级技术人员的比例不低于技术人员总数的60%。检测人员应经过必要的培训和考核。5.3设施与环境条件5.3.3根据所申请认可的业务范围和相应标准,实验室应具备满足相应指标要求的试验场所:-辐射骚扰检测应具备开阔试验场和(或)电波暗室;-传导骚扰、骚扰功率检测应具备屏蔽室;-辐射抗扰度检测应具备开阔试验场或电波暗室或横电磁波室;-传导抗扰度检测应具备屏蔽室或保证环境引入的传导干扰比相应标准规定的抗扰度限值低20d
20、B的试验场地。年06月01日发布年4月16日第1次修订年04月30日实施CNAS-CL16:第2页共4页开阔试验场:-开阔试验场应满足GB/T6113.1-1995无线电干扰和抗扰度测量设备规范(等效采用国际无线电干扰特别委员会CISPR16-1(1993)无线电干扰和抗干扰度测量设备和测量方法规范第一部分,无线电干扰和抗扰度测试设备)中有关开阔试验场地物理特性、电特性和场地有效性的要求;-开阔试验场每年应按GB9254-_信息技术设备的无线电骚扰限值和测量方法(等同采用国际无线电干扰特别委员会CISPR22:1997信息技术设备的无线电骚扰限值和测量方法)附录测量一次归一化场地衰减,并保证归
21、一化场地衰减满足4dB场地可接受原则;-开阔试验场的最小尺寸应满足3米法测试要求。对大型设备,测量场地应满足有关标准对场地的要求;-开阔试验场应具备气候保护罩、转台和天线升降塔并符合GB/T6113.1-1995无线电干扰和抗扰度测量设备规范(等效采用CISPR16-1)中相关要求;-开阔试验场周围的电磁环境电平与相应限值相比应足够低,试验场地的质量按下述四级给予评估:a)第一级周围环境电平比相应限值低6dB;b)第二级周围环境电平中有些发射比相应的限值低,但其差值小于6dB;c)第三级周围环境电平中有些发射在相应的限值之上,这些干扰可能是非周期的(即相对测试来说这些发射之间的间隔是足够长),
22、也可能是连续的,但只在有限的可识别频率上;d)第四级周围的环境电平在大部分测试频率范围内都在相应限值之上,且连续出现;其中,第四级场地不符合要求。评审报告中应注明场地级别。电波暗室:-电波暗室的最小尺寸应满足3米法测试的要求;-进行辐射骚扰测试时,电波暗室的场地有效性应满足标准要求(如GB/9254-_信息技术设备的无线电骚扰限值和测量方法);年06月01日发布年4月16日第1次修订年04月30日实施CNAS-CL16:第3页共4页-电波暗室的屏蔽效能应满足屏蔽室屏蔽效能的要求;-进行辐射抗扰度测试时,电波暗室内的测试空间场分布均匀性应满足GB/T17626.3-_射频电磁场抗扰度试验(等同采
23、用国际电工委员会IEC61000-4-3:1995射频电磁场抗扰度实验的要求)。屏蔽室:-屏蔽室的屏蔽效能应能达到:频率范围0.014-1MHz11000MHz屏蔽效能60dB90dB-屏蔽室供电系统对屏蔽室金属壁应能承受基本绝缘耐压试验;-电源进线对屏蔽室金属壁的绝缘电阻及导线与导线之间的绝缘电阻应大于2M;-屏蔽室的接地电阻应小于4;-屏蔽室的主要谐振频率点应记录备查。横电磁波室:-所用横电磁波室的类型应是符合国家/国际标准规定的;-横电磁波室应给出其工作频率的上限,其工作频率范围应满足所申请认可的业务和相应标准的要求;-横电磁波室内场分布均匀性的大小应与受试设备的尺寸相适应,受试设备高度
24、年4月16日第1次修订年04月30日实施CNAS-CL16:第4页共4页-被测设备的连接图;-检测布置图;-检测数据。年06月01日发布年4月16日第1次修订年04月30日实施第5篇:组建一个电磁兼容实验室的方法组建一个电磁兼容实验室的方法组建一个电磁兼容实验室的方法产品必须符合EMC(电磁兼容)要求,欧洲规定:销售违反电磁兼容法令(89/336/EEC)的产品将面临高额罚款,因此,商家越来越重视产品的电磁兼容性问题,为了降低成本,要根据公司需求和规模的不同,组建一个EMC实验室,本文介绍建设公司内部EMC测试设备的优点、缺点和方法。组建一个电磁兼容实验室的最小需求取决于公司的需要和财务状况。
25、通常,公司将力求节省经费(在设备和人力资源两方面),并尽量降低风险。但有一点必须明白,世界上不会有“低成本、低风险和低EMC技术”这样的好事。工程师必须掌握高度的技巧,才可能设计出具有相当性能的低成本设备。精度越低的产品,其风险也会越高。在组建一个公司内部EMC实验室时,无论其规模大小如何,都必须遵从一些最起码的指导原则。首先,建成EMC实验室的房间或地方必须洁净,没有无关物品,完全专用于EMC测量。只要条件许可,绝对需要一个由金属制成并可靠连接大地的地参考平面;如果条件不允许(如房间不在第一层),至少应该接保护地系统。实验室内的所有金属物体必须可靠接地或予以清除。电源系统必须“净化”(在电源
26、进入EMC实验室之前的某处正确接入线滤波器)。EMC测试设备的配置1)传导发射测试-需要一台频谱分析仪(或EMI接收器)、电缆和LISN(线阻抗稳定网络,手工制作或外购),如果可能的话,还应该有一个屏蔽房间(最起码有一个屏蔽帐篷)和一张距地面80cm的绝缘桌。2)辐射发射测试-需要同样的频谱分析仪或EMI接收器、一副天线、电缆和OATS(开放区域测试场地或(半)电波暗室);为测量干扰功率而制作或外购的吸收钳。3)谐波测试(与闪烁测试)-如果要进行完全兼容测试,则需要专用设备(专用谐波分析仪);但如果仅为评估的话,一台便携式谐波分析仪甚至一台能进行FFT评估的示波器就足够了。4)ESD(静电释放
27、)抗扰度测试-只有ESD枪才能可靠评估该项测试的结果。5)辐射电磁场抗扰度测试-需要与辐射发射测试类似的设备,此外还需要信号发生器、放大器、衰减器、场强仪,可能还需要一台计算机。6)传导骚扰抗扰度测试-需要的设备与1)和5)类似,另外再加上CND(异种耦合解耦网络),但不需要天线。7)电快速瞬变(EFT/Burst)抗扰度测试。8)浪涌抗扰度测试。9)电源频率磁场抗扰度测试。10)电压骤降、短时中断与电压变化抗扰度测试。从7)到10)的最后四项测试需要专用设备,这些设备可从多个厂商买到。值得注意的是,测量设备的制造商和经销商通常提供执行不同测试的包装和(或)全套装置,以及有关如何按照最新标准执
28、行这些测试的指导甚至培训。请向最近的当地销售代表查询设备的性能和功用。大部分情况下,设备都有根据标准需求预设的测试程序,请首先阅读说明手册。公司内部预兼容测试预兼容测试并无定义,但最起码我们有理由假定测试必须在尽可能接近标准要求的条件下进行。1)传导发射的测试多年来,电子产品制造商遇到的最困难的问题可能就是在传导发射方面,因此本文首先就此进行讨论。传导发射的测试装置。这个装置是根据CISPR22(EN55022)组建的,而且使用的设备必须符合CISPR16-1的要求。该装置主要包括:EUT(被测设备),如果它是台式的,必须安放在一个距地面80cm高的绝缘桌上;辅助设备(外设),按正常使用方式连
29、接,未使用的输入和输出必须正确端接,多余的电缆必须截短,或绕成直径3040cm的一卷。频谱分析仪(或EMI接收器)在0.1530MHz的频率范围内必须具有9kHz的分辨率带宽(RBW)。测量过程在CISPR16-1和产品规范标准中有详细描述,如果正确执行,其结果与第三方实验室的测试将不会有太大出入。2)干扰功率测试干扰功率测试(30300MHz)方法与1)有点类似,但此时信号将来自吸收钳(而非LISN)。CISPR16-1和产品系列标准详细介绍了测试装置。概括地说,就是将吸收钳放置在被测电缆(干线、直流、音频/视频)周围,并沿着一根6m长线移动,以查找每个频率点上的最大发射值。辐射发射测试装置
30、虽然这项测试看起来似乎要比前一项测试复杂一些,但实际上并不特别困难。由图可见,EUT被安放在一张绝缘桌面的转台上,距地面80cm,以便在测试过程中通过转动EUT来找出最大发射值。天线安装在天线竿上,并可在14m之间移动,目的同样是为了找出最大发射值。EUT与天线中心(上有标记)的距离为3m或10m。接收器装置同样按照CISPR16-1制作,在301000MHz的接收范围内其分辨率带宽必须为120kHz。针对辐射发射测量,接收器可能有一个设定。对于上述的所有测量,需要注意在评估结果时必须将一些修正因子纳入考虑。首先,对于所有测量装置,4dB为接受的不确定区间,这一点在CISPR16-1的附录L
31、中有所阐述。其次,电缆衰减和连接器衰减也必须予以考虑。但是除此之外,还有更多因素必须予以考虑。对于传导发射,必须考虑LISN的阻抗偏差及其容限。不过,它的最大误差只有24dB。吸收钳的情况就不一样了,其衰减在1422dB之间,平均17dB。辐射发射测试中的因子最大,其NSA(归一化位置衰减)为-2424dB。在这种情况下,无法进行任何近似,而且在执行测试时还必须使用天线因子。此外,根据设计实践经验,在将产品送往第三方实验室进行测试之前,还应当额外预留6dB的设计余量。3)谐波和闪烁测试谐波和闪烁测试没有环境方面的要求。只需将EUT连接到谐波分析仪的电源入口,并根据厂商的说明和标准的要求执行测试
32、即可。同样,测试设备将包含一些已有的设置,但工程师必须确保这些测试设置符合自己产品的标准要求。如果评估时使用其他方法(如便携式电源谐波分析仪),请仔细阅读标准要求,然后再评估测量结果。4)ESD抗扰度测试ESD抗扰度测试对于大型设备可能并不是很重要。但在今天这个各种产品普遍小型化的时代,ESD测试已成为大部分设备的“关键”EMC测试之一,例如对便携式计算器、MP3和MD播放器、USB存储棒、音频设备等等。其测试装置。由图可见,EUT仍然安放在一张绝缘桌上,位于HCP(水平耦合平面,由一种金属传导材料制成)上,并通过一个绝缘抗静电衬垫与其隔离。VCP(垂直耦合平面)和HCP分别连接到地参考平面,
33、每个连接端各使用一只470k的电阻。对于EUT的每个侧面和VCP、HCP,以及EUT上每个用手能触摸到的金属表面,分别使用锋利尖端进行接触放电(直接放电),通常每个极性5次。对于机箱的所有塑料部分,则利用圆形尖端进行空气放电(间接放电)。5)辐射电磁场抗扰度的测试辐射电磁场抗扰度的测试装置与辐射发射测试非常类似,但是在这项测试中,信号发生器和功率放大器将馈送给天线,以便在EUT附近产生“均匀电磁场”(6dB)(在频率范围801000MHz、AM、1kHz、80调制深度下为3V/m或10V/m)。需要注意的是,不同产品的频率范围也不相同。6)传导骚扰抗扰度测试传导骚扰抗扰度测试的目的是在EUT端
34、口输入建立3V电平(有效值,150kHz230MHz、AM、1kHz、80%调制深度)。信号发生器和功率放大器必须提供足够的功率,以便CDN能将信号耦合到被测线。由于测试项目3)、7)、8)、9)、10)使用的是高度专业化的设备,如果实验室中有这些设备,工程师无需太多操作,只要正确连接EUT就可以了,最重要的任务是监控EUT的工作方式。如何进行近场测试本文前面的介绍部分讲过,近场测试非常适合产品开发阶段。在这个阶段,标准测试方法或许能给出精确的结果,但却无法显示问题的来源所在。在挑选元件时,有些控制器芯片的辐射要比其他芯片低40dB,或具有更高的抗扰度。即使在产品开发完成,执行兼容测试未通过之
35、后,标准测试方法也几乎无法给出有关问题来源的任何信息。在印制板一级,工程师们使用近场测试探针进行测量,也可能使用缺陷检测器等。然而另一方面也必须了解,近场测试探针(几乎)不能给出有关设备传导或辐射水平的任何信息,其误差为2040dB。但近场测试探针可以保证一点:每次使用时,其测量结果总要好于前述的各种测量。为了通过近场测试探针大致了解产品是否能通过EMC测试,需要在已经确知结果的样品上进行多次尝试。图4(a)和(b)是一些磁场探针、电场探针和一根管脚探针的例子。它们的优点是容易制作,外购也相当便宜。它们都使用50的电缆,并连接到一台(廉价的)频谱分析仪。近场探针用来拾取电磁场的全部两个分量。虽
36、然市场上有一些非常灵敏的电磁场场强仪,但电磁场的近场场强并不太容易测量。它们无法给出辐射噪声频率成分的任何信息,但可以方便地指出“问题分量”。近场探针在连接到频谱分析仪时,还可给出频率成分信息。磁场探针提供一个与磁射频(RF)场强成比例的输出电压。利用这个探针很容易找到电路的射频源。不过,磁场的场强随距离迅速变化(成三次方关系)。另外,探针的方向至关重要,因为磁场方向一定是垂直于磁环路的。前面已经指出,探针将不会给出太多的量化信息,但对于某个元件(IC、开关三极管等),随着探针距离元件越来越近,探针的电压输出也将增大。即使周围有许多元件,通过研究原理图,设计者也可以很容易地辨认出噪声源。如果工
37、程师决定更换元件,他将很容易测量出更换后的结果,这使得在开始时就选择可靠的元件成为可能。管脚探针允许直接在IC管脚或PCB的细导线上鉴别噪声电压。还能方便地判断滤波器的效果,尽管只是一种定性的判断。管脚探针可以在滤波器的前、后分别进行接触测量,并观察其效果情况。但工程师必须正确估计接触电容,并选择电容较小的探针(不大于10pF)。电场探针可拾取共模电压和需要的信号。共模电压是辐射电压的一个重要来源。此外,磁场探针无法拾取电场。可以证明,使用全部三种探针是有益和省时的。本文小结本文介绍了拥有公司内部EMC测试设备的优点和缺点。总体而言,除了设备成本、占用空间,以及可能的人员培训这些投入之外,拥有
