电力线路工程质量控制知识课件.ppt

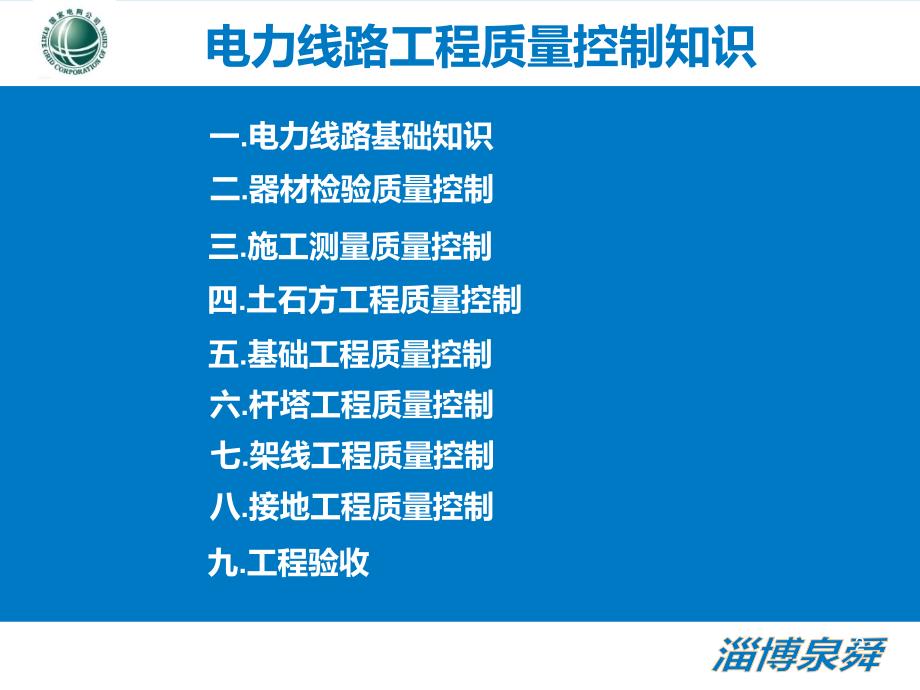

1、2 0 1 5年2 月1电力线路工程质量控制知识Page 2一.电力线路基础知识二.器材检验质量控制三.施工测量质量控制四.土石方工程质量控制六.杆塔工程质量控制五.基础工程质量控制七.架线工程质量控制八.接地工程质量控制九.工程验收电力线路工程质量控制知识2电力线路工程质量控制知识一 电力线路基础知识3电力线路工程质量控制知识电力线路的结构架空线路的基本组成部分 架空线路的基本组成部分。即；导线 绝缘子（瓷瓶）金具和杆塔 架空电力线路的功能是传输电能。它有导线，地线，绝缘子串或（绝缘子）线路金具,杆塔和拉线，基础以及接地装置等组成。为了使绝缘子与导线和杆塔的连接支撑固定需要用各种型号不同的金

2、属零部件构成，绝缘子这些金属零部件在电力工程中单独划分为：电力金具：除了导线，绝缘子串，金具，杆塔以外，在电压较高的架空电力线路（例如：35KV以上）还沿全线或 在发电厂，变电站（所）的进出线部分敷设有架空地线。俗称：避雷线。经常用到的与架空电力线路结构有关的几个基本术语：1 档距：设计档距 水平档距 垂直档距 代表档距 临界档距 允许档距 极限档距 2弧垂：俗称 驰度（f)是指导线上任一点到悬挂点连线在垂直方向上的距离3限距：俗称 安全距离（h)它是指导线到地面的最小允许距离。Page 4Page 4Page 4Page 4Page 4Page 4Page 4Page 4Page 44电力线

3、路工程质量控制知识Page 5Page 5Page 5Page 5Page 5Page 5Page 5Page 5Page 5架空线路的基本组成部分电力线路的结构5电力线路工程质量控制知识（一）导线及避雷线的基本要求1 应具有良好的导电性能2 有较高的机械强度3 具有一定的抗腐蚀能力（二）导线材料，结构及型号标志方法1 导线材料架空线路导线的材料，大多采用铝，铝合金，钢和铜等2 架空线路导线的结构及型号标志1）单一金属多股绞合导线。2）复合金属多股绞线。3）其他复合型的导线。Page 6导线及避雷线Page 6Page 6Page 6Page 6Page 6Page 6Page 6Page 6

4、Page 66电力线路工程质量控制知识Page 7 架空线路绝缘子由绝缘部件（材料）与金属部件胶装在一起构成。绝缘子用来支持导线，并使之与杆塔起绝缘的作用。对于35KV及以上的架空电力线路，还大量选用悬式绝缘子组成串，以满足各种电压等级对绝缘子的要求。绝缘子Page 7Page 7Page 7Page 7Page 7Page 7Page 7Page 7Page 77电力线路工程质量控制知识Page 8 （一）绝缘子部件使用的材料 绝缘子部件使用的材料有电瓷，钢化玻璃，塑料，环氧树脂，以及合成材料，目前应用最广泛的是合成绝缘子与电瓷。（二）对绝缘子的要求 由于绝缘子的作用是支持固定带电部分，使带

5、电体之间及其对地之间相互绝缘，所以对绝缘子不仅要求承受机械力和电压的作用，同时还要求承受大气中温度变化的影响，以及有害气体侵蚀等要素。因此，对绝缘子的要求如下：1）满足一定的机电强度。2）具有热稳定和耐腐蚀性能。绝缘子Page 8Page 8Page 8Page 8Page 8Page 8Page 8Page 8Page 8Page 88电力线路工程质量控制知识Page 9Page 9Page 9Page 9Page 9Page 9Page 9Page 9Page 9Page 9Page 9Page 9（三）架空线路绝缘子的分类与型号1.绝缘子的分类 绝缘子可分为针式绝缘子，悬式绝缘子，球头型

6、与槽型，合成绝缘子，棒形绝缘子陶瓷横担以及蝶形绝缘子等2.绝缘子的组装形式 绝缘子串的组装形式可分为悬式绝缘子串和耐张绝缘子串两大类。悬垂绝缘子串用于直线 杆塔上，通常情况下，单串悬垂绝缘子串即可满足设计要求。正常状态下，悬垂绝缘子仅支撑导线的自重，冰重和风力，在断线时要承受一定的的断线张力。当线路跨越山谷，河流或重冰区等线路综合荷载较大的场合，由于超过了单串绝缘子所能承受的荷载允许范围，在这种情况下往往采用双串，V型等绝缘子串的形式。耐张绝缘子串用于耐张，转角和终端杆塔，它承受导线的全部张力。当导线截面较小时，一般采用单联 耐张串如图所示 当导线截面较大时或遇到特大档距时，导线张力很大，则可

7、选用双联耐张串或三联耐张串的连接形式。绝缘子9电力线路工程质量控制知识Page 10Page 10Page 10Page 10Page 10Page 10Page 10Page 10Page 10Page 10Page 10Page 10Page 10线路金具 线路金具是整个电力工程中统称为“电力金具 的一个组成部分。所谓金具，是指用将杆塔，导线，绝缘子以及发电厂，变电所的母线，开关，变压器等相互连接或接续，所需要的金属零部件或器材，还包括导线为防止因受风振动可能折断，所必需的防震设施，统称为电力金具。电力金具按目前国家生产制造和使用，可概括为三大部分，九大类别，八十一个系列四百六十三个品种。

8、1）三大部分即线路金具，变电金具，电站金具。（2）九大类别即“四夹五具”四夹：耐张线夹，悬垂线夹，设备线夹，T接线夹 五具：连接金具，接续金具，保护金具，拉线金具，电站金具。10电力线路工程质量控制知识2.分类 按金具的性能和用途，线路金具大至可分为六大类。（1）悬垂线夹 （2）耐张线夹 （3）接续金具 （4）连接金具 （5）保护金具 （6）拉线金具Page 11 线路金具Page 11Page 11Page 11Page 11Page 11Page 11Page 11Page 11Page 11Page 11Page 11Page 11Page 1111电力线路工程质量控制知识球头挂环球头

9、挂环 U U形挂环形挂环 碗头挂板碗头挂板 直角挂板直角挂板 延长环延长环 二联板二联板 联结金具（见图）主要用于将悬式绝缘子组装成串，并将绝缘子串连接、悬挂在杆塔横担上。线路金具Page 12Page 12Page 12Page 12Page 12Page 12Page 12Page 12Page 12Page 12Page 12Page 12Page 12Page 1212电力线路工程质量控制知识一 杆塔的种类 按杆塔在线路中的用途可分为直线杆（塔），耐张杆（塔），转角杆（塔），终端杆（塔），跨越杆（塔）和换位杆（塔）等1）直线杆塔 直线杆塔是架空电力线路的主要杆（塔）型，一般情况下，它占

10、全线路杆塔总数的70%80%以上，它主要用于线路的直线段，承受线路的垂直和横向水平荷载。2.耐张杆塔（承力杆塔）设计这种杆塔型是从一下两方面考虑：（1）用于锚固导线和避雷线，把它们两侧的线路，从机械受力的结构上，分割为两个区段（工程中成为“耐张段”）防止和限制发生事故的范围。（2）便于施工中的放，紧线和运行检修。Page 13杆塔Page 13Page 13Page 13Page 13Page 13Page 13Page 13Page 13Page 13Page 13Page 13Page 13Page 13Page 1313电力线路工程质量控制知识Page 143.转角杆塔 转角杆塔用在线路

11、需要转 角的位置，一般可分为直线转角型和耐张型两种。35KV以下的转角杆塔（30度以下）一般选为直线型，对于30度以上的选用耐张型4.终端杆塔 是一种只承受单侧拉力的终端耐张杆塔。同一条线路上这种杆塔最多选用两基，它们位于线路的始 ，终两端，即发电厂或变电所进出线的第一基杆塔5.跨越杆塔 跨越杆塔也称为加高杆塔，主要用于线路的跨越河流，山谷，铁路，公路，以及需要交叉跨域的地方，以保证线路对地的安全距离。6.换位杆塔 换位 杆塔是一种用于将导线进行换位（交换线路导线相序相互之间位置）的杆塔。导线换位的方法有直线换位 耐张换位和悬空换位等多种。杆塔Page 14Page 14Page 14Page

12、 14Page 14Page 14Page 14Page 14Page 14Page 14Page 14Page 14Page 14Page 14Page 1414电力线路工程质量控制知识Page 15Page 15Page 15Page 15Page 15Page 15Page 15Page 15Page 15Page 15Page 15Page 15Page 15Page 15Page 15Page 15杆塔a三角形b上字形c水平形d伞形e倒伞型f干字形g六角形15电力线路工程质量控制知识Page 16Page 16Page 16Page 16Page 16Page 16Page 16Pa

13、ge 16Page 16Page 16Page 16Page 16Page 16Page 16Page 16Page 16Page 16杆塔 杆塔是电杆和铁塔的总称。杆塔的用途是支持导线和避雷线，以使导线之间、导线与避、导线与地面及交叉跨越物之间保持一定的安全距离。杆塔现场水泥杆图如下：16电力线路工程质量控制知识二 器材检验质量控制Page 17Page 17Page 17Page 17Page 17Page 17Page 17Page 1717电力线路工程质量控制知识1架空线路工程使用的原材料及器材必须符合国家有关规定。2对于产品出厂必须有质量检验合格证书 对于保管期限超过规定的 因保管不

14、良有变质 未按规定取样或试样不具代表性的必须重做检验合格后使用。现场所用水泥的质量情况，现在有些地方有的是商混，但有些道路运输不方便的地还需要用搅拌机进行搅拌 ，也有的地方需要人工和料，所以水泥的品种与标号就应满足设计规定的混凝土强度等级。Page 18Page 18Page 18Page 18Page 18Page 18Page 18Page 18Page 18Page 18Page 18Page 18Page 18Page 18Page 18Page 18器材检验质量控制18电力线路工程质量控制知识 在现场监理工作时，严格按设计施工图纸进行检查，核对好每一基所用的施工图，针对现场的基础钢筋

15、从规格，型号及长度进行检查。钢材焊接用焊条，焊剂等焊接材料的品种，牌号应符合所焊接金属焊接的工艺要求角钢铁塔，混凝土电杆铁横担的加工质量。应符合现行的国家标准输电线路铁塔制造技术条件GB2694的规定。钢管电杆的质量应符合国家现行标准输电线路钢管杆制造技术条件DL/646的规定。Page 19Page 19Page 19Page 19Page 19Page 19Page 19Page 19Page 19Page 19Page 19Page 19Page 19Page 19Page 19Page 19器材检验质量控制19电力线路工程质量控制知识三 施工测量质量控制Page 20Page 20Pa

16、ge 20Page 20Page 20Page 20Page 20Page 2020电力线路工程质量控制知识Page 21 测量是实现设计目的，确保施工质量的重要部分之一。输电线路中线路复测，施工基面测量，杆塔分坑测量和拉线长度确定，都属于测量作业。在基础操平找正，杆塔检查，弧垂测量，交叉跨越测量等各个环节中，也都离不开测量工作。线路复测 输电线路的杆塔位置是根据设计部门测定的杆塔桩来确定的。由于线路在设计勘测定位后至开始施工期间内，受到自然环境或外界因素影响，杆塔桩往往发生偏移或丢失，所以在开工前，要求会同设计部门对线路上各杆塔桩及档距进行一次全面复测。施工测量质量控制Page 21Page

17、 21Page 21Page 21Page 21Page 21Page 21Page 21Page 21Page 21Page 21Page 21Page 21Page 21Page 21Page 2121电力线路工程质量控制知识Page 22 测量用具 一般用塔尺或光学经纬仪。经纬仪使用注意事项：光学经纬仪是贵重的精密仪器，平时要注意保管和爱护，并要按正确的方法使用，使仪器不遭受意外的伤害。光学经纬仪的使用施工测量质量控制Page 22Page 22Page 22Page 22Page 22Page 22Page 22Page 22Page 22Page 22Page 22Page 22Pa

18、ge 22Page 22Page 22Page 22DJ2型光学经纬仪的外形22电力线路工程质量控制知识Page 23（一）对中 对中就是使经纬仪的数轴中心线与观测点重合。光学经纬仪可使用光学对中器对中。对中的操作步骤及方法如下：（1）将三脚架的脚尖插在观测桩的周围土地上如图（）所示调节脚架螺旋，使三脚架顶面基本水平（它到地面的高度不宜超过观测者的下鄂）同时使三脚架顶面中心大致对准观测点（木桩上的小钉）然后再将经纬仪轻轻地放在脚架面上，并用中心螺旋连接好。（2)用两手各持三脚架的一脚，使仪器进退或左右移动，同时用光学对中器基本对准观测点，并保持水平度盘略成水平。（3)均匀用力依次将三脚架踩入土

19、中，若光学对中器中心与观测点距离较小，可松动中心螺旋在脚架面上滑动仪器，用光学对中器对准桩上的小钉，拧紧中心螺旋。Page 23Page 23Page 23Page 23Page 23Page 23Page 23Page 23Page 23Page 23Page 23Page 23Page 23Page 23Page 23Page 23Page 23施工测量质量控制23电力线路工程质量控制知识Page 24（二）整平 整平（也称置平）是使对准部上的水准管在任何方位时，管内的气泡最高点与管壁上刻划线的中点重合，亦称气泡居中。此时仪器的数轴垂直，水平度盘居于水平位置。整平的操作方法如下：（1）拧紧

20、照准部的制动螺旋，使其水准管大致与脚螺旋1，2的连线平行的位置。（2）转动照准部，使水管处于1,2连线的位置。Page 24Page 24Page 24Page 24Page 24Page 24Page 24Page 24Page 24Page 24Page 24Page 24Page 24Page 24Page 24Page 24Page 24施工测量质量控制24电力线路工程质量控制知识Page 25（三）望远镜的组成与使用 1 望远镜的组成 2 望远镜的使用 （1）照准 1）目镜调焦 2）照准目标 3）物镜调焦 4）消除视差 （2）精确整平 （3）读数 （4）记录和计算施工测量质量控制Pa

21、ge 25Page 25Page 25Page 25Page 25Page 25Page 25Page 25Page 25Page 25Page 25Page 25Page 25Page 25Page 25Page 25Page 25Page 2525电力线路工程质量控制知识四 土石方工程质量控制Page 26Page 26Page 26Page 26Page 26Page 26Page 26Page 26Page 2626电力线路工程质量控制知识 输电线路土石方工程施工方案，施工设计，施工方法的形成以及在具体施工中要考虑的因素很多，真正了解和掌握这些因素，对组织安全经济的施工是十分必要的。一

22、般情况下，应考虑的因素如下：（1）地质 （2）水文 （3）气候（4）地貌（5）环境（6）工程量（7）工人配制（8）工程预算或标价（9）企业的技术素质基础开挖方法 基础开挖是在线路复测及按杆塔类型和基础型式分坑之后，根据测量时所钉的坑位桩而进行挖掘。挖掘时，根据不同的土质采用不同的施工方法。1土壤的工程分类2 一般土坑的开挖3水坑的开挖4 流沙坑的开挖5 挖坑的注意事项应以设计图纸Page 27土石方工程质量控制Page 27Page 27Page 27Page 27Page 27Page 27Page 27Page 27Page 27Page 27Page 27Page 27Page 27Pa

23、ge 27Page 27Page 27Page 27Page 27Page 2727电力线路工程质量控制知识Page 28 铁塔基础施工基面 的开挖应以设计图纸为准，按不同的地质条件规定开挖边坡基面开挖后应平整，不应积水，边坡不应坍塌。杆塔基础（不含掏挖基础和岩石基础）坑深允许偏差+100MM，50MM，坑底应平整。杆塔基础坑深与设计坑深偏差大于+100MM时，应按规定处理。杆塔基础坑及拉线基础坑回填，应符合设计要求。1 铁塔现浇基础坑，其超深部分应铺石灌浆；2 混凝土电杆基础，铁塔预制基础，铁塔金属基础等，其超深在+100至+300MM时，应采用填土或砂，石夯实处理，每层厚度不宜超过 100

24、MM；遇到泥水坑时，应先清除坑内泥水后再铺石灌浆，当不能以填土或砂，石夯实处理时，其深度部分按设计要求处理，设计无具体要求时按铺石灌浆处理。坑深超过规定值+300MM以上时应采用铺石灌浆处理。Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28Page 28土石方工程质量控制28电力线路工程质量控制知识 杆塔基础坑及拉线基础坑回填，应符合设计要求。一般分层夯实，每回填300MM厚度夯

25、实一次。坑口的地面上应筑防沉层，防沉层的上部边宽不得小于坑口边宽。其高度视土质夯实程度确定。基础验收时宜为300至500MM。经过沉降应及时补填夯实。工程移交时坑口回填土不应低于地面。接地沟的回填宜选取未掺有石块及其他杂物的泥土并应夯实，回填后应筑有防沉层，其高度宜为100至300MM，工程移交时回填土不得低于地面。Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29Page 29P

26、age 29Page 29土石方工程质量控制29电力线路工程质量控制知识五 基础工程质量控制Page 30Page 30Page 30Page 30Page 30Page 30Page 30Page 30Page 30Page 30Page 30Page 3030电力线路工程质量控制知识Page 31 杆塔基础和拉线基础的钢筋的混凝土工程施工及验收,应遵守规范规定和符合现行的国家标准混凝土结构工程施工施工验收规范GB50204及相关标准的有关规定1 基础混凝土中掺入外加剂应符合下列规定:基础混凝土中严禁掺入氯盐.基础中掺入外加剂应符合国家标准混凝土外加剂应用技术规范GB50119的规定基础钢筋

27、焊接应符合国家现行标准钢筋焊接及验收规范JGJ的规定.不同品种的水泥不应在同一个浇筑体中混合使用.同一基基础中使用不同的水泥时应分别制作试块并做好记录.当转角,终端塔设计要求采取预偏措施时,其基础4个基褪顶面应按预偏值抹成斜平面并应共在一个整斜平面或平行平面内.位于山坡,河边或沟旁等易冲刷地带基础的防护应按设计要求进行施工.应采用个场浇筑基础,浇筑前应支模,模板应采用刚性材料,其表面应平整且接缝严密.接触混凝土的模板表面应采取有效脱模措施,以保证混凝土表面质量.现浇基础中的地脚螺栓及预埋件应安装牢固.安装前应除去浮锈,螺栓部分应予以保护.基础工程质量控制Page 31Page 31Page 3

28、1Page 31Page 31Page 31Page 31Page 31Page 31Page 31Page 31Page 31Page 31Page 31Page 31Page 31Page 31Page 31Page 31Page 31Page 31Page 3131电力线路工程质量控制知识 插入式基础的主角钢,必须进行找正,并加以临时固定,在浇筑中应随时检查其位置的准确性.保证整基基础几何尺寸符合设计规定.试块应在现场从浇筑中的混凝土取样制作,其养护条件应与基础基本相同.现场浇筑混凝土的养护应符合下列规定:浇筑后应在12H内开始浇水养护,当天气炎热,干燥有风时,应在3H内进行浇水养护,养

29、护时应在基础模板外加遮盖物,浇水次数应能保持混凝土表面始终湿润.对普通硅酸盐和矿渣硅酸盐水泥拌制的混凝土浇水养护,不得少于7昼夜,当使用其它品种水泥和大体积基础时按有关规定处理.浇制基础应表面平整,单腿尺寸允许偏差应符合下列规定:1 保护层厚度:5MM2 立柱及各底座断面尺寸:1%Page 32基础工程质量控制Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page 32Page

30、 32Page 32Page 3232电力线路工程质量控制知识Page 333 同组地脚螺栓中心对立柱中心偏移:10MM4 地脚螺栓露出混凝土面高度:+10MM ,5MM.整基基础尺寸施工时允许偏差:(MM)整基基础中心与中心桩间的位移 横线路方向:地脚螺栓式 直线30 转角30 主角钢插入式 转角30 顺线路方向 地脚螺栓式 转角30 主角钢插入式 转角30高塔基础 横线路方向 30基础根开及对角线尺寸（千分之)地脚螺栓式 +_2 主角钢插入式 +_1 高塔基础 +_0.7Page 33Page 33Page 33Page 33Page 33Page 33Page 33Page 33Page

31、 33Page 33Page 33Page 33Page 33Page 33Page 33Page 33Page 33Page 33Page 33Page 33Page 33Page 33Page 33基础工程质量控制33电力线路工程质量控制知识基础顶面或主角钢操平印记间相对高差（MM）地脚螺栓式 5主角钢插入式 5高塔 基础 5整基基础扭转（）地脚螺栓式 10主角钢插入式 10高塔基础 5注：1 转角塔基础的横线路是指内角平分线方向，顺线路方向是指转角平分线方向 2 基础根开及对角线是指同组地脚螺栓中心之间或塔腿主角钢准线间的水平距离。3 相对高差是指地脚螺栓基础抹面后的相对高差或插入式基础

32、的操平印记的相对高差。转角塔及终端塔有预偏时，基础顶面相对高差不受5MM限制。4 高低腿基础顶面标高差是指与设计标高之差。5 高塔是指按大跨域设，塔高在100M以上的铁塔。Page 34基础工程质量控制Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 34Page 3434电力线路工程质量控制知识六 杆塔工程质量控制Page 35

33、Page 35Page 35Page 35Page 35Page 35Page 35Page 35Page 3535电力线路工程质量控制知识 杆塔组立必须有完整的施工技术设计。组立过程中，应采取不导致部件变形或损坏的措施.杆塔各构件的组装应牢固，交叉处有空隙者，应装设相应厚度的垫圈或垫板。当采用螺栓连接构件时，应符合下列规定：1 螺母拧紧后，螺杆露出螺母的长度；对单螺母，不应小于两个螺距；对双螺母，可与螺母相平。2 螺杆必须加垫者，每端不宜超过两个垫圈。3 螺栓的防卸，防松应符合设计要求。螺栓的传入方向应符合下列要求：1 对立体结构：1）水平方向由内向外；2）垂直方向由下向上；3）斜向者宜有下

34、向上穿，不便时应在同一斜面内取统一方向。2 对平面结构：1）顺线路方向，按线路方向传入或按统一方向传入。Page 36杆塔工程质量控制Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 36Page 3636电力线路工程质量控制知识2）横线路方向，两侧有内向外，中间由左向右（按线路方向）或按统一方向穿入。3）垂直地面方

35、向者由下向上。4）斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。5）杆塔部件安装有困难时应查明原因，严禁强行安装。个别螺孔需扩孔时，扩孔部分不应超过3MM,当扩孔需超过3MM时，应先堵焊再重新打孔，并应进行防锈处理。严禁用气割进行扩孔或烧孔。6）杆塔连接螺栓应逐个紧固，4.8级螺栓的扭紧力矩不应小于规定值：螺栓规格 扭矩值（N.m）M12 40 M16 80 M20 100 M24 250注：螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的扳手的螺栓必须更换。7）杆塔连接螺栓在组立结束时还应全部紧固一次，检查扭矩合格后方准进行Page 37Page 37Page 37Page 3

36、7Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37Page 37杆塔工程质量控制37电力线路工程质量控制知识架线。架线后，螺栓还应复紧一遍。复紧后应随即在塔顶部至至下横担以下2M之间及基础顶面以上3M范围内的全部单螺母螺栓的外露螺纹上涂以灰漆，以防螺母松动。使用防卸螺栓时不再涂漆。注：以上所述 在设计图纸中有注明的直接按图要求，没有注明的

37、就按国家标准要求办理。自立式转角塔，终端塔应组立在倾斜平面的基础上，向受力反方铁塔向预倾斜，预倾斜值应视塔的刚度及受力大小有设计确定。杆塔工程质量控制Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 38Page 3838电力线路工程质量控制知识1 铁塔基础符合下列规定时始可组立铁塔 ）经中间检查验收合

38、格；）分解组立铁塔时，混凝土的抗压强度应达到设计强度的；）整体立塔时，混凝土的抗压强度应达到设计强度的；当立塔操作采取有效防止基础承受水平推力的措施时，混凝土的抗压强度允许不低于设计强度的。铁塔组立后，各相邻节点间主材弯曲度不得超过/.铁塔组立后，塔脚板应与基础面接触良好，有空隙时应垫铁片，并应浇筑水泥砂浆。铁塔经检查合格后可随即浇筑混凝土保护帽；混凝土保护帽的尺寸应符合设计规定，与塔座接合应严密，且不得有裂缝。Page 39Page 39Page 39Page 39Page 39Page 39Page 39Page 39Page 39Page 39Page 39Page 39Page 39P

39、age 39Page 39Page 39Page 39Page 39Page 39Page 39Page 39Page 39Page 39Page 39Page 39Page 39杆塔工程质量控制39电力线路工程质量控制知识七 架线工程质量控制Page 40Page 40Page 40Page 40Page 40Page 40Page 40Page 4040电力线路工程质量控制知识放线的一般规定1 放线前应有完整有效的架线（包括放线，紧线及附件安装等）施工技术文件。2 放线过程中，对展放的导线或架空地线（也称地线），应进行外观检查，且应符合下列规定：1 导线和架空地线的型号，规格应符合设计；2

40、 对制造厂在线上设有损伤或断头标志的地方，应查明情况妥善处理。跨越电力线，弱电线路，铁路，公路，索道及通航河流时，必须有完整可靠的跨越施工技术措施。导线和架空地线在跨越档内接头应符合设计规定。当无设计规定时，应符合下列规定：导线或架空地线在跨越档内接头：铁路标准轨距 不得接头。高速公路，一级公路不得接头。电车道（有轨或无轨）不得接头。特殊管道，不得接头。Page 41架线工程质量控制Page 41Page 41Page 41Page 41Page 41Page 41Page 41Page 41Page 41Page 41Page 41Page 41Page 41Page 41Page 41Pa

41、ge 41Page 41Page 41Page 41Page 41Page 41Page 41Page 41Page 41Page 41Page 4141电力线路工程质量控制知识电力线路：110KV及以上线路不得接头。通航河流：一，二级不得接头。铁路 窄轨不限制。公路 110KV以下线路不限制。通航河流 三级及以下不限制。弱电线路 不限制放线滑车的使用应符合下列规定：1 轮槽尺寸及所用材料与导线或架空线路相适应；2 导线放线滑车轮槽底部的轮径：应符合国家现行标准放线滑轮基本要求 检验规定及测试方法DL/T685的规定。展放镀锌钢绞线架空地线时，其滑车轮槽底部的轮径与所放钢绞线直径之比不宜小于1

42、5.3 对严重上扬，下压或垂直距很大处的放线滑车应进行验算，必要时采用特制的结构。4 应采用滚动轴承滑轮，使用前应进行检查并确保转动灵活。非张力放线由于条件限制不适于采用张力放线的线路工程及部分改建，扩建工程可采用Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42Page 42架线工程

43、质量控制42电力线路工程质量控制知识 导线在同一处的损伤同时符合下列情况时可不做补修只将损伤处棱角与毛刺用0号砂纸磨光。1 铝。铝合金单股损伤深度小于股直径的1/2；2 钢芯铝绞线及钢芯铝合金绞线损伤截面积为导电部分截面积的5%及以下。且强度损失小于4%；3 单金属绞线损伤截面积为4%及以下。损伤深度达到直径的1/2时按断股考虑。采用缠绕处理时应符合下列规定1）将受伤处线股处理平整。2）缠绕材料应为铝单丝，缠绕应紧密，回头应绞紧，处理平整，其中心应位于损伤最严重处，并应将受伤部分全部覆盖。其长度不得小于100MM。3）采用补修管处理导线损伤有哪些要求：（1）将损伤处的线股先恢复至原绞制状态，线

44、股处理平整。（2）补修管的中心应位于损伤最严重处，需补修的范围应位于管内各20MM。Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43Page 43架线工程质量控制43电力线路工程质量控制知识（3）补修管可采用钳压，液压或爆压连接。必须将导线损伤部分全部割去以接续管连接的条件：导线在同

45、一处损伤下列情况之一时，必须将损伤部分割去，重新以接续管连接：（1）导线在同一处损伤导致的强度损失超过总拉断力的17%且截面积损伤超过总导电部分截面积的25%。（2）导线在同一处连续损伤导致的强度损失和导电部分截面积都未超过（1）条中的数据，但其损伤长度已超过补修管的补修范围。（3）复合材料导线的钢芯有断股。（4）金钩，破股使钢芯或内层铝股形成修复的永久变形。镀锌钢绞线损伤补修有哪些要求:（1）总股数为7股的镀锌钢绞线：断一股，以补修管补修，断2股，锯断重接。（2）总股数为19股的镀锌钢绞线：断1股以镀锌铁丝缠绕；断2股以补修管补修Page 44Page 44Page 44Page 44Pag

46、e 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44Page 44架线工程质量控制44电力线路工程质量控制知识 哪些工程应采用张力放线进行导线展放:（1）电压等级为330KV及以上的线路工程进行导线展放必须采用张力放线。（2）良导体架空地线及220KV线路工程进行导线展放应采用张力放线。（3）110KV线路工程进行导线展放宜采用张力放

47、线。张力放线时导线损伤的处理有哪些要求:（1）外层导线线股有轻微擦伤，其擦伤深度不超过单股直径的1/4，且截面积损伤不超过导电部分截面积的2%时，可不修补。用不粗于0号细砂纸磨光表面楞刺。（2）当导线损伤已超过轻微损伤，但在同一处损伤导致的强度损失不超过总拉断力的8.5%，且损伤截面积不超过导电部分截面积的12.5%时为中度损伤，应采用补修管补修。（3）有下列情况之一的定为严重损伤：1）强度损伤超过保证计算拉断力的8.5%2）损伤截面积超过导电部分截面积的12.5%。3）损伤长度已超过一个补修管的允许补修范围。4）钢芯有断股。Page 45Page 45Page 45Page 45Page 4

48、5Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45Page 45架线工程质量控制45电力线路工程质量控制知识5）金钩，破股使钢芯或内层线股形成无法修补的永久变形。达到严重损伤时，应将损伤部分全部锯掉，用接续管将导线重新连接。导线切割及连接有哪些要求:（1）切割导线铝股时严禁伤及钢芯。（2）切口应整齐。（3）导线及避雷线的连接部分不得有线股绞制不良，断股

49、缺股等缺陷。（4）连接后管口附近不得有明显的松股现象。爆压管爆后应割断重接的条件:（1）管口外线材明显烧伤，断股。（2）管体穿孔，裂缝。导线，避雷线弧垂的允许偏差:（1)110KV线路弧垂的允许偏差为+5%，-2.5%。（2）220KV以上线路弧垂的允许偏差为+-2.5%。（3）跨越通航河流的大跨越档，弧垂的允许偏差不应大于+-1%，其正偏差不应超过1M。Page 46Page 46Page 46Page 46Page 46Page 46Page 46Page 46Page 46Page 46Page 46Page 46Page 46Page 46Page 46Page 46Page 46P
