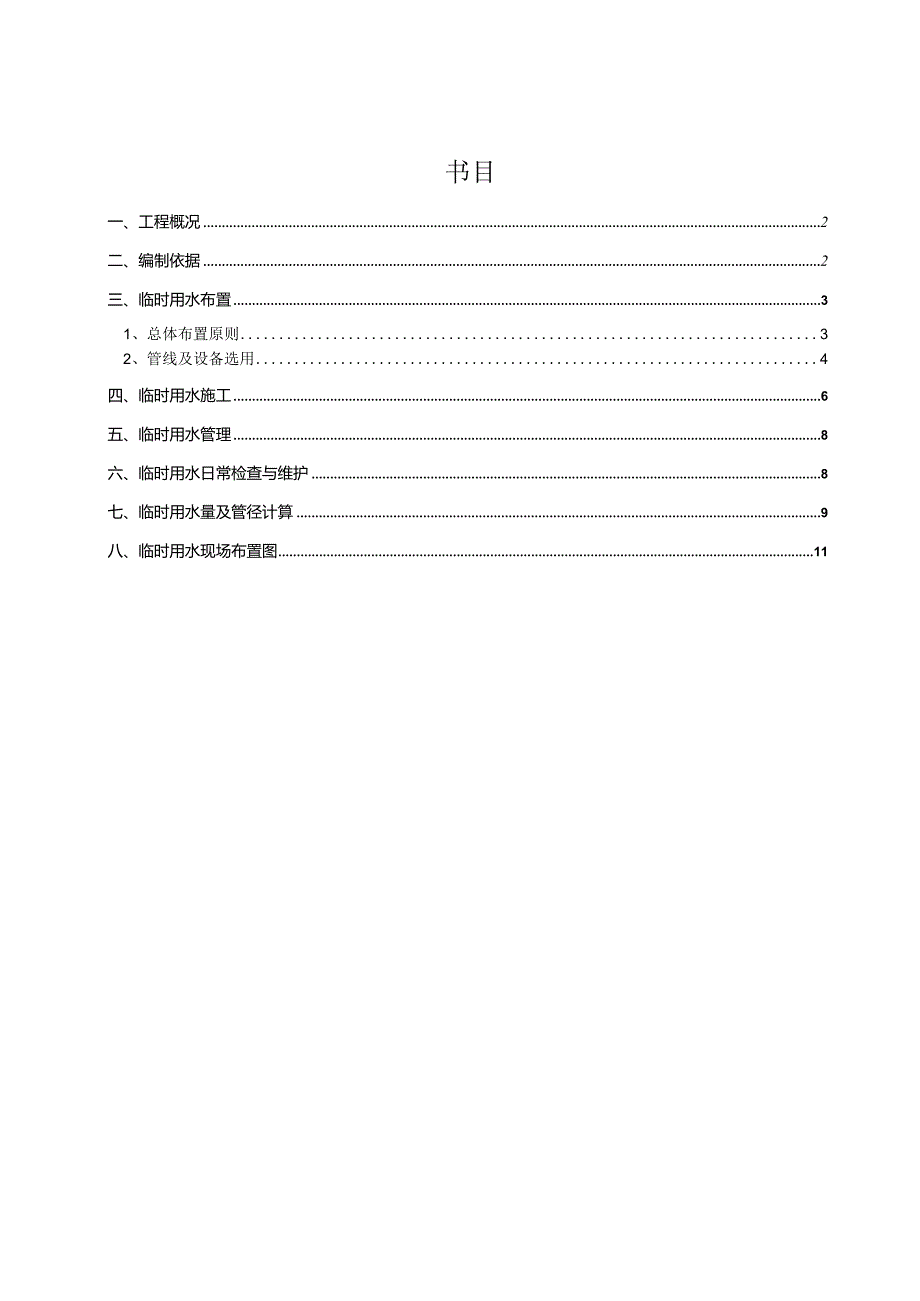

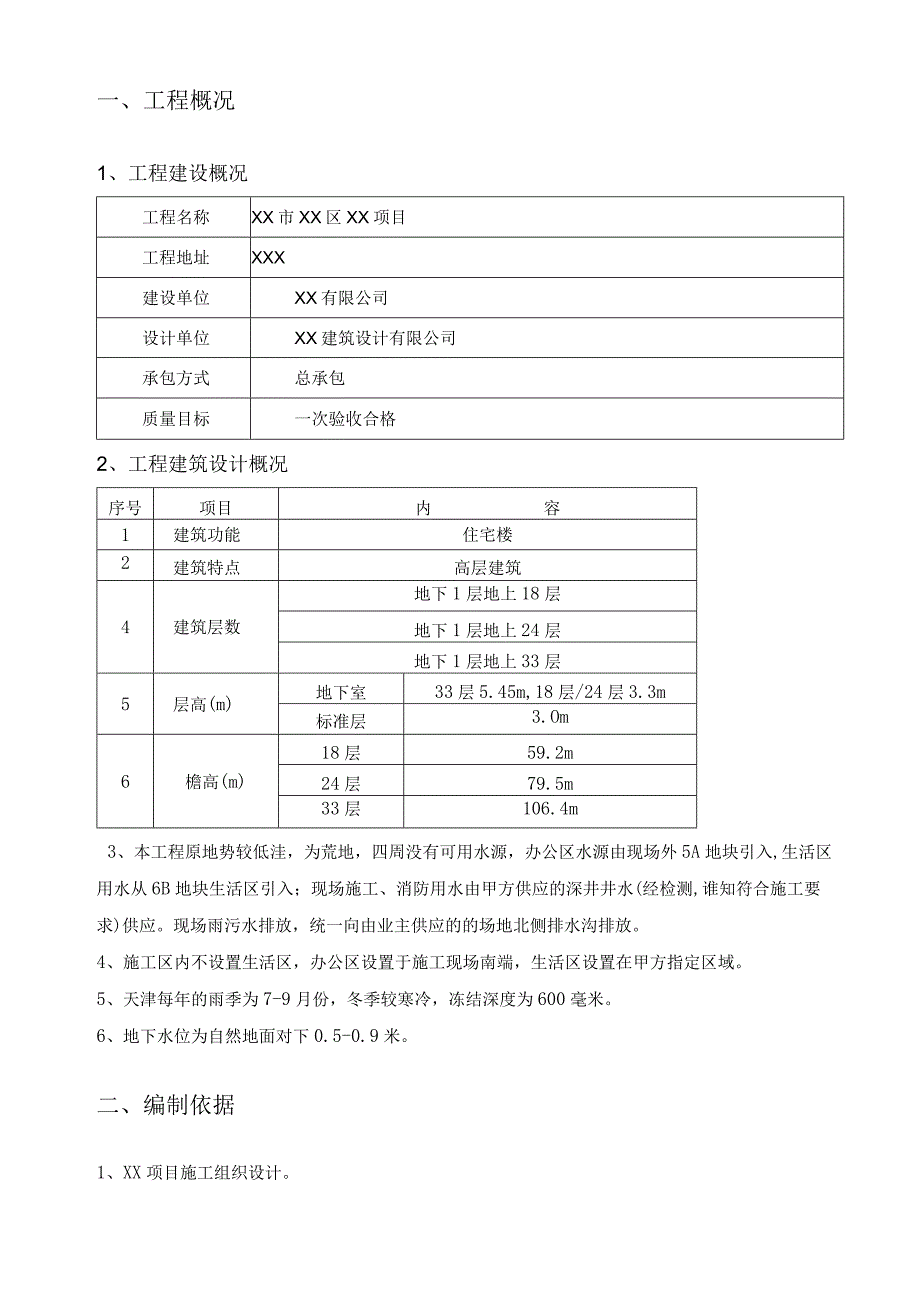

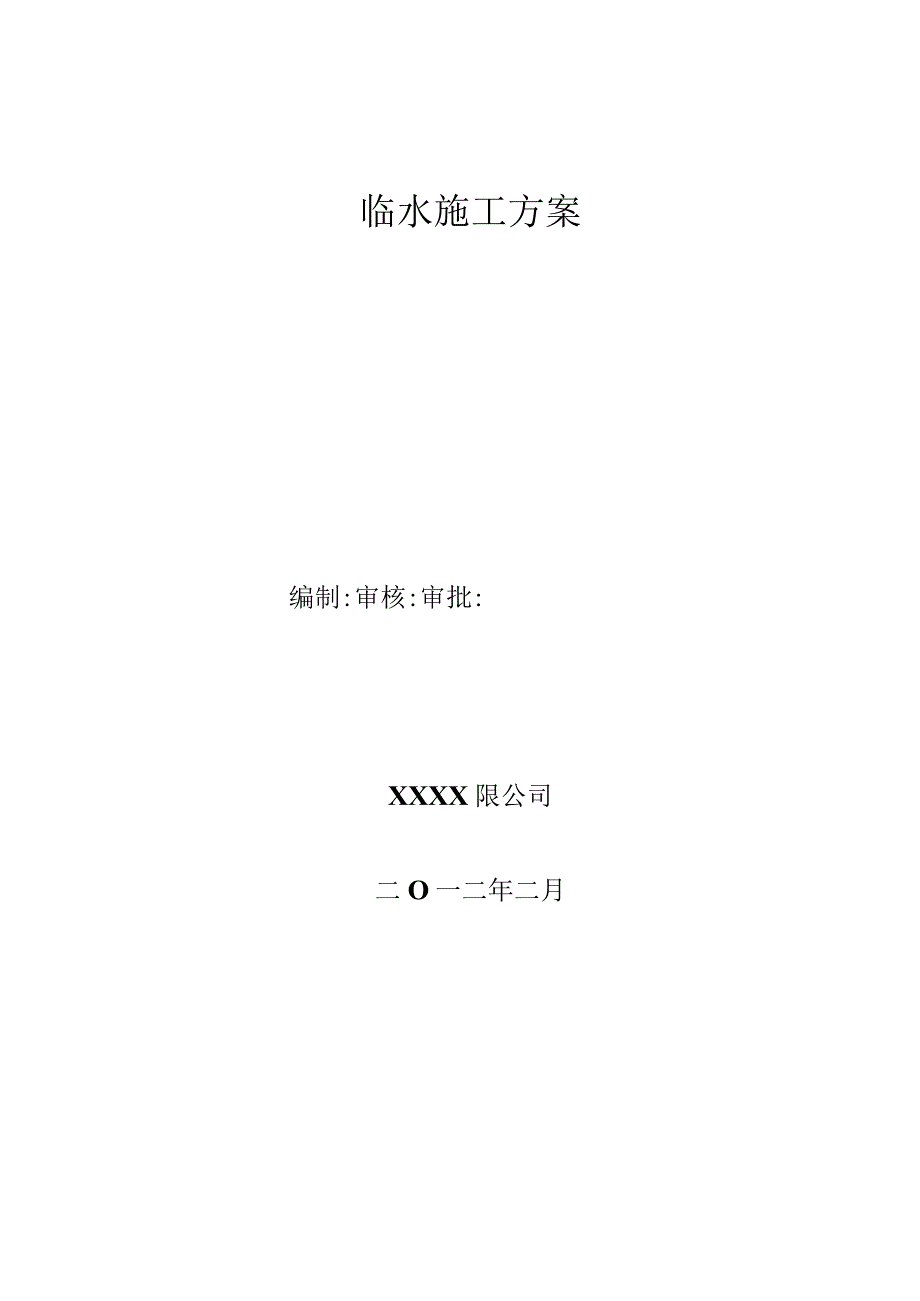

1、临水施工方案编制:审核:审批:XXXX限公司二O一二年二月书目一、工程概况2二、编制依据2三、临时用水布置31、总体布置原则32、管线及设备选用4四、临时用水施工6五、临时用水管理8六、临时用水日常检查与维护8七、临时用水量及管径计算9八、临时用水现场布置图11一、工程概况1、工程建设概况工程名称XX市XX区XX项目工程地址XXX建设单位XX有限公司设计单位XX建筑设计有限公司承包方式总承包质量目标一次验收合格2、工程建筑设计概况序号项目内容1建筑功能住宅楼2建筑特点高层建筑4建筑层数地下1层地上18层地下1层地上24层地下1层地上33层5层高(m)地下室33层5.45m,18层/24层3.3
2、m标准层3.Om6檐高(m)18层59.2m24层79.5m33层106.4m3、本工程原地势较低洼，为荒地，四周没有可用水源，办公区水源由现场外5A地块引入,生活区用水从6B地块生活区引入；现场施工、消防用水由甲方供应的深井井水(经检测,谁知符合施工要求)供应。现场雨污水排放，统一向由业主供应的的场地北侧排水沟排放。4、施工区内不设置生活区，办公区设置于施工现场南端，生活区设置在甲方指定区域。5、天津每年的雨季为7-9月份，冬季较寒冷，冻结深度为600毫米。6、地下水位为自然地面对下0.5-0.9米。二、编制依据1、XX项目施工组织设计。2、XX施工图纸。3、主要建筑工程国家标准:序号规范名
3、称规范代码1高层民用建筑设计防火规范GB500045-93（2024年版）2建筑设计防火规范GB50016-20253建筑灭火器配置设计规范GB50140-20254建筑给水排水及采暖工程施工质量验收规范GB50242-20255施工现场临时用电平安技术规范JGJ46-20256建筑施工平安检查标准JGJ59-20257工程建设标准强制性条文2024年版8建筑工程施工现场消防平安技术规范GB50720-20254、主要法规序号类别法规名称编号1国家中华人民共和国建筑法/2国家中华人民共和国平安生产法/3国家中华人民共和国消防法/4地方天津市建设工程平安管理规定/5、企业标准和管理规程及程序文件
4、三、临时用水布置1、总体布置原则（1）建筑工地临时供水主要包括:生产用水、生活用水和消防用水三种。生产用水包括工程施工用水、施工机械用水；生活用水包括施工现场生活用水和办公、生活区生活用水。（2）建筑工地临时排水主要包括：生活污水、现场产生的污水和雨水。（3）本系统的设置主要是施工现场用水和消防用水，由于水源太远，水压不能满意建筑的施工用水及消防用水，因此在施工现场邻近增加储水池和加压水泵，而达到建筑施工用水的目地。(4)一旦发生火灾，马上启动消防水泵(也可采纳变频限制柜和变频泵)，临时加压使管网内的流量和水压达到消防要求。(5)本设计沿临时道路一侧敷设室外消火栓系统给水主管，环管各处按用水
5、点须要预留甩口，给水主管规格为DNlO0。(6)现场设消防水箱三个3m3m3m,采纳管道泵增压，消防水箱位于施工现场的三座一级配电箱旁边。在水房内设置两台加压水泵，当施工用时，启动一台加压水泵。如发生火情，可开启高扬程消防水泵，在加压水泵的出水口增加橡胶软接头，为防止设备振动而转动给管道系统，在水泵的出水口加缓冲式上回阀，以爱护设备和管道系统不会受到水击的破坏，并且要在出水口增加一根DN50回路水管至地下水池，起到降压作用。(7)室外的管道施工，考虑北方地区冬季天气寒冷，从水泵房引出的管道理地部分的施工，须设置在0.6米以下，分别接至各楼处，进入室内延长到各栋楼的电梯机房，顶层和其他施工用水配
6、水点详细管道安装位置参见施工平面布置图，主干管安装于管井内并进行保温处理。(8)消防给水管道采纳焊接钢管，焊接连接；给水管道选用PPR管，埋地部分加强级防腐，明装部分刷银粉两道。(9)室外管道埋设深度为不低于0.6%距基坑边缘不小于1m,消火栓设置楼栋之间，明布管用保温爱护，防止冬季冻坏。(10)全部室内明露管道均做保温，保温采纳岩棉管壳，厚度为40mm,外缠玻璃丝布两道。(11)依据天津市绿色施工的要求，以下用水点处进行计量：厨房洗菜池、淋浴间、厕所、热水器、冲洗坑、绿化喷洒。2、管线及设备选用(1)施工现场临时用施工和消防水采纳深井(水质已经由甲方检测合格，可以用于施工用水)井水。办公区、
7、生活区水源由市政自来水管网供应分别从5A地块办公区和6B地块生活区接入。水管的连接采纳快速接头连接，沿施工主干道埋设，管埋设深度为0.6m,(管线布置详见临水平面布置图)。(2)现场设DN150水表一个，办公区、生活区各设DNlOO水表一个，表后管径为DN150(100)管并做好防腐蚀和消毒，此管沿施工区道路、办公区围墙、生活区四周布置，作为消防管线与施工用水管线，全线消火栓接口每隔40-60米设置一处；生活区设消火栓4处，间距50m,每个消火栓爱护半径为25m。现场设置加压泵房三间，由消防加压泵加压供应楼上运用。每栋设置DNlOO立管两个，楼上消火栓用水由消防泵加压供应，必需保证消防用水（管
8、线布置详见临水布置图），楼层给水安装于设备管井内，管线采纳焊接钢管,也可用设计消防管线（做好爱护）。（3）现场内每个消火栓为DN65出口，消火栓喷枪口径为DNl9mm,每个消火栓配备水龙带1盘25m长。（4）现场用水：给水系统支管用32-20PP-R到每个用水点，保证生产用水须要（碎养护、抹灰养护、冲洗砂泵、现场洒水降尘和大门口冲洗车辆等）。（5）生活区用水：生活用水由6B地块管网接出50PP-R的支管供水（做好冲洗和消毒），包括职工食堂、浴室、宿舍前洗碗池和蒸饭室等用水及生活饮用水等，支管埋设深度为0.7m。（6）排水设计：生活区排水:生活排水管道采纳明沟结合200PVC管排水,厨房设二个1
9、50地漏、DN150排水口一个，污水经过隔油池排入污水坑。厕所设置化粪池一个（三级沉淀），污水经过化粪池后排到污水坑；浴间干脆经过卫生间到化粪池后排到污水坑；生活区排水干脆经过排水沟汇到沉淀池再排向污水沟。厕所污水排入化粪池，定期用车抽出后运走。大门口设立一个冲洗沉淀池，作为冲洗车辆运用，工地设置冲洗地泵专用沉淀两个，冲洗水排入沉淀池，并设专人定期对沉淀池进行清理。施工区排水：施工现场四周设置排水沟，排水沟末端设置收集坑和沉淀池（二次利用于降尘、冲洗车辆、绿化等），收集坑不小于20立方米；排水沟尺寸为宽不小于300,深不小于500,坡度不小于千分之三；收集坑后排入甲方指定地点。冬季生活区给水运
10、用措施：冬季施工时，如房间内不具备通暖条件的给排水管道应将管道内的水敞口排尽，避开将管道冻坏，将各卫生器具内及存水弯内的水排放干净。冬季现场给水运用措施：冬季施工时，现场临水外露管道进行保温，采纳岩棉保温材料。冬季停工后，将管道内存水放净，拆除消防加压水泵，放入库房。雨季排水措施：现场四周设置排水沟，排水沟与甲方指定的雨水管网连通；生活区四周设置排水沟和挡水坝，排水沟与甲方指定的雨水系统相连通并有防倒流措施，排水沟设置沉淀池，当雨水排不出时采纳潜水泵抽送雨水，保证生活区不被雨水浸泡。四、临时用水施工1、施工支配：施工阶段支配上分为二个阶段：生活区给排水安装和施工区给排水安装。2、施工依次：先进
11、行生活区的给排水安装后进行施工区的给排水安装。先总系统，后支系统，自下而上的安装。即在同一专业、同一系统中，先施工系统干线，后施工局部支线。3、施工管理：采纳先进的施工机具，确保施工质量，优化劳动力组合，合理编排作业组织。4、施工组织：依据系统须要组成分系统的专业组，设置有专业人员与土建人员联合组成的协调小组，逐一落实施工条件与进度支配，对公用设备、场地、制定协调支配指令，限制运用范围、时间，并严格执行。5、劳动力支配：安装工4-6人，力工6人，瓦工5人，电工3人，焊工3-5人，其它3-4人。施工任务划分：热熔PPR管由安装工进行，消防管道由安装临时固定，由电焊工进行焊接；电工协作电焊工及安装
12、工做好电源和电气设备安装；瓦工负责蓄水池、污水坑、室内排水沟的作业；力工和挖土司机负责室外蓄水池、排水坑和明排沟的开挖及修整作业；全部用水设备均由安装工负责施工和调试。6、质量目标：合格。7、施工工艺和质量要求：（1）给水管线：水表井检查和甩头一给水管线定位一给水管线管沟开挖一给水管线除锈和防腐一给水管线焊接一给水管线试压一冲洗和消毒一给水管沟回填一与用水设置连接一与主管网连接一现场清理一满水试验。（2）排水管线：地面坡度及地漏标高检查一排水管沟开挖一排水管胶粘安装一排水管接头固定一排水管冲洗f排水管通球一排水管蓄水试验一排水管沟回填一化粪池盖板安装f现场清理一通水试验。（3）消火栓安装：主干
13、管安装一支管安装消火栓安装一试压、冲洗与泵房连接一管道除锈油漆f现场清理。（4）楼层采纳临时封堵上接法，本工程生产施工用水全部采纳焊接钢管焊接，削减漏水点；施工前依据现场测绘草图，在选好的管材上画线，接线断管。焊接应做到：焊口平直度、焊缝加强面符合施工规范规定，焊波匀称一样。（5）两台65DL32T5X8（扬程12Om）型加压水泵（一用一备）安装：安装前检查水泵和电机的完整状况。水泵安装前，由土建部门制作为H=200mm高校基础并依据泵的尺寸；预留好4个孔洞。检查泵基础，并打算好工具。将泵安放的基础上垫高30-40mm,打算填充水泥砂浆用。进行找正，并穿好地脚螺栓，填充水泥砂浆。经35天水泥硬
14、化后，重新找正，并紧固地脚螺栓螺母。检查底阀严密性，安装进出水管路及阀门。8、施工允许偏差表：(1)室内给水管道项次项目允许偏差检查方法1水平管道纵横向弯曲钢管每米/全长25米以上125用水平尺直尺拉线和尺量检查塑料管复合管每米/全长25米以上1.525铸铁管每米/全长25米以上2252立管垂直度钢管每米/5米以上38吊线和尺量检查塑料管复合管每米/5米以上28铸铁管每米/5米以上3103成排管段和成排阀门同一平面上间距3用尺检查(2)室内消火栓距地面IloOnI限距箱后100mm,垂直度3。(3)室内排水和雨水管道坐标的允许偏差15、标高的允许偏差15、纵横向弯曲每米L5/全长小于38、立管
15、垂直度每米1/全长小于15。(4)排水栓和地漏的安装应平正、坚固，低于排水表面，周边无渗漏。地漏水封高度不得小于50mmO卫生器具安装的允许偏差应符合下表的规定。卫生器具安装的允许偏差和检验方法项次项目允许偏差(mm)检验方法1坐标单独器具IO拉线、吊线和尺量检查成排器具52坐标单独器具15成排器具103器具水平度2用水平尺和尺量检查4器具垂直度3吊线和尺量检查五、临时用水管理1、临水管理小组及职责见总施工组织设计相关内容；2、临水修理由安装队负责；3、每天检查内容主要有：用水设备及各种坑池是否渗漏或返溢、楼层结构施工时楼层消防立管是否同时进行并封堵；4、检查位于主要通道的埋管是否爱护好有无损
16、坏；5、检查宿舍前洗碗池、食堂、厕所、浴室、排水沟和冲洗坑是否刚好清理并疏通；6、检查向外的排水沟清理及疏通状况；7、检查汛期应急物资和设备运行状况是否正常；8、检查进入冬季前管道和设备保温状况是否做到位；9、检查基坑开挖及基础施工期间是否有渗漏状况；10、检查卫生值班状况，保证宿舍前洗碗池、厕所、浴室等刚好冲洗干净；11、检查进出车辆冲洗状况和降尘洒水设备是否完好；12、检查雨水收集井蓄水状况和二次利用水的状况；13、检查绿色施工计量表的完好状况和精确度；14、每月对计量进行汇总并上报。六、临时用水日常检查与维护1、水泵房设值班人员，专人修理管理，当施工用水时开启水泵，如不用水关闭水泵。2、
17、如临时用水的管道和其它阀件发生漏水现象，马上通知值班人员将水泵关闭，将管路或阀件修复完成后，再开启水泵。3、维护人员要对现场的临时用水系统，做到常常检查，发觉阀件有不严、渗水、漏水现象，刚好更换。4、水泵不吸水、压力表指针猛烈跳动时，应检查底阀是否漏水，再灌足引水，拧紧漏气处。5、在运行中，泵的轴承温度不得超过外界温度35,其极限温度不得大于75。6、定期检查联轴器，留意轴承温升。7、泵在运转中发觉有不正常噪音时，应马上停止运转检查其缘由。8、冬季运用时，如短期停用水泵时，须将存水放掉，以免冻裂水泵。9、每天检查用水点及设备是否正常运行，有渗漏的刚好更换。10、每天检查宿舍、化粪池、排水沟沉淀
18、和隔油池的状况，防止出现返溢并刚好与卫生大队联系进行抽排。Ik基坑开挖和基础施工阶段专人对经过基坑边的管道进行巡逻检查，防止管道渗漏造成基坑支护失稳。七、临时用水量及管径计算1、施工现场用水量计算（1）施工用水量ql考虑运用商品碎，用水量不大，一般水只运用为清理、养护。则工地施工工程用水量可按下式计算：ql=KlQ1NlK2（T1b83600）其中ql施工工程用水量（Ls）；Kl未预见的施工用水系数，取1.05；Ql年（季）度工程量（以实物计量单位表示），取值如下表；Nl施工用水定额，取值如下表；Tl年（季）度有效工作日（d）,取300天；b每天工作班数（班），取1；K2用水不匀称系数，取1.
19、5。工程施工用水定额列表如下：序号用水名称用水定额Nl工程量Ql单位1混凝土自然养护20048000M32模板浇水潮湿10120000M2经过计算得到q1=1.05X108000001.5/(300X183600)=1.96LSob.、机械用水量计算：机械无用水,经过计算得到q2=1.0502(83600)=0LSo(2)因无特别用水机械，机械用水量很小，故不考虑q2。(3)施工区用水量q3。由q3=plN4K4/tx8x3600式中：q4一施工现场生活用水量PI一施工现场昼夜高峰人数(取1000人)N4一施工现场生活用水定额(取10L/人)K4一施工现场用水不均衡系数(取1.5)t一每天工作
20、班数(取2)q4=1000xIOx1.5/2x8x3600=0.26(LS)(4)消防用水量q4室内消防用水量：单体建筑高度50m或体积50000m3时取15(LS)室外消防用水量：体积30000m3时取20(LS)故设计消防最大用水量q4=20(LS)(5)施工工地总用水量计算：施工工地总用水量Q可按以下组合公式计算：当工地面积大于5万平方米，当(ql+q2+q3)Wq4时:Q=q4(ql+q2+q3)/2当(ql+q2+q3)q4时：Q=(ql+q2+q3)故总用水量Q=q4+(ql+q2+q3)/2=21.11(LS)管径计算供水管径D=(4Qx1000/11V)=(4x21.11X10
21、00/3.14x1.5)=133.9mm式中：V-管网中水的流速(取1.5ms)故D=15Omm因此，供水管径采纳6150的水管能满意施工及生活用水量。生活办公区用水量及管径计算2、生活办公区用水量生活、办公区用水量计算公式：Ql=P2N4K5(2x8x3600)其中ql生活区生活用水量(Ls)；P2生活区居住人数，取IooO人；N4生活区昼夜全部生活用水定额，取值如下表;K5生活区生活用水不匀称系数，取2；生活区生活用水定额列表如下：序号用水名称单位耗水量NI(L)1盥洗、饮用水L/人70ql=1000x70x22x8x3600=2.43(L/S)(2)生活、办公区消防用水量q2临时用房的建筑面积之和：1000m2V面积S5000m2时消防用水量为10L/S本工程临时用房面积=20.8X140=2912m2。故设计消防最大用水量q2=10(LS)生活区与生产区分开单独供水，故Q=10+l2X2.43=11.2(LS)管径计算供水管径D=(4Qx1000/11V)=(4x11.2x1000/3.14x1.5)=97.5mm式中：V-管网中水的流速(取1.5ms)故取D=100mm八、临时用水现场布置图1、施工现场、办公区临水布置图2、生活区临水布置图
