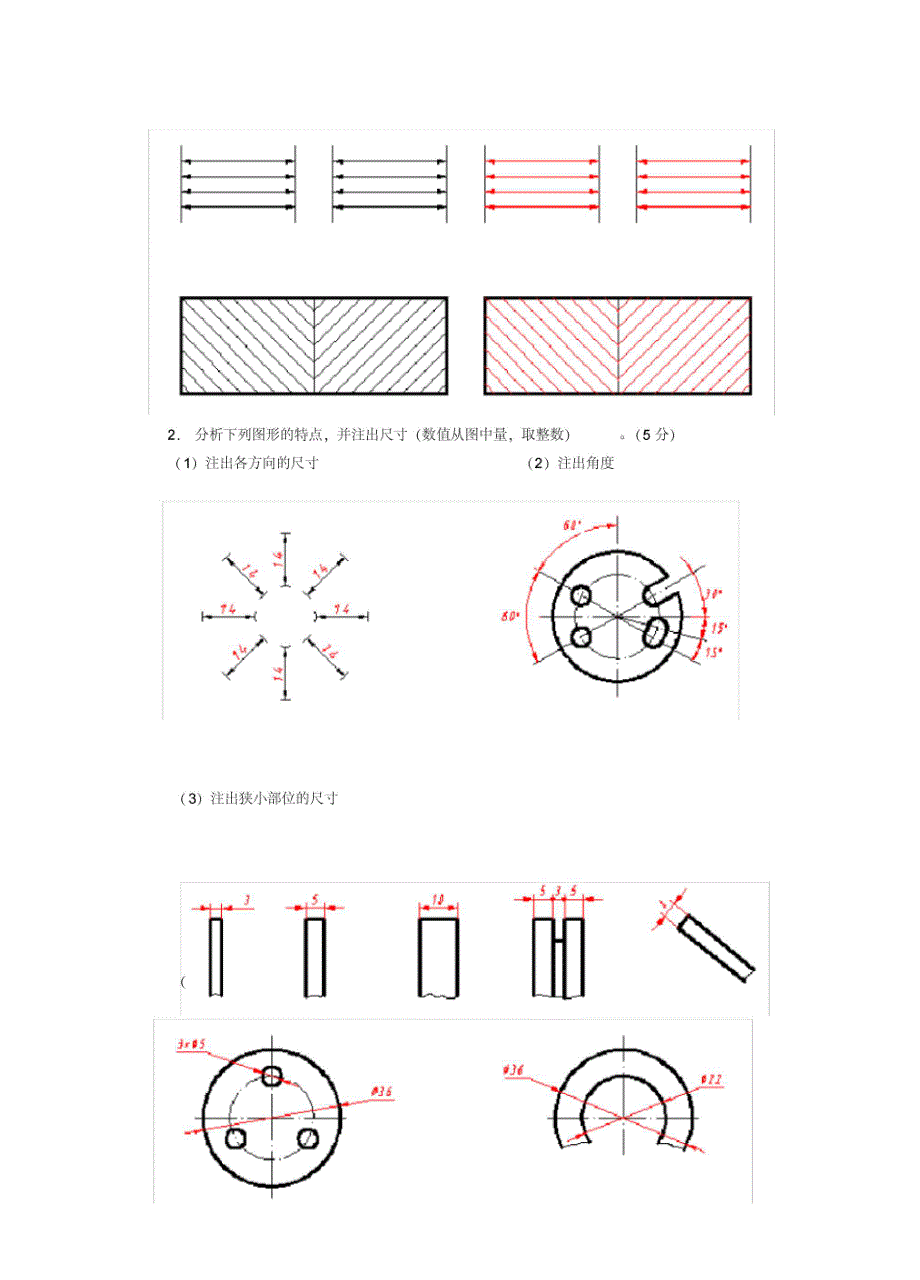

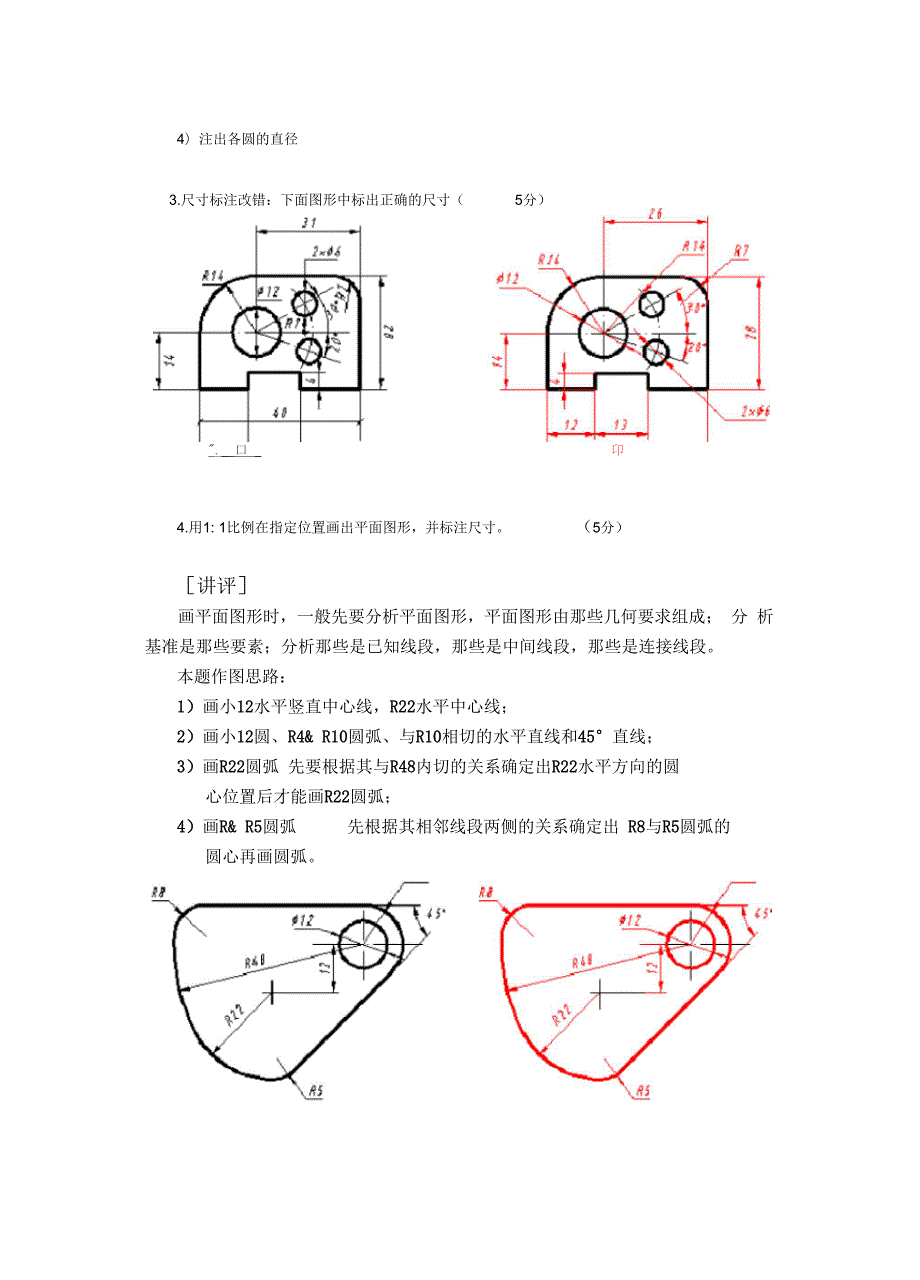

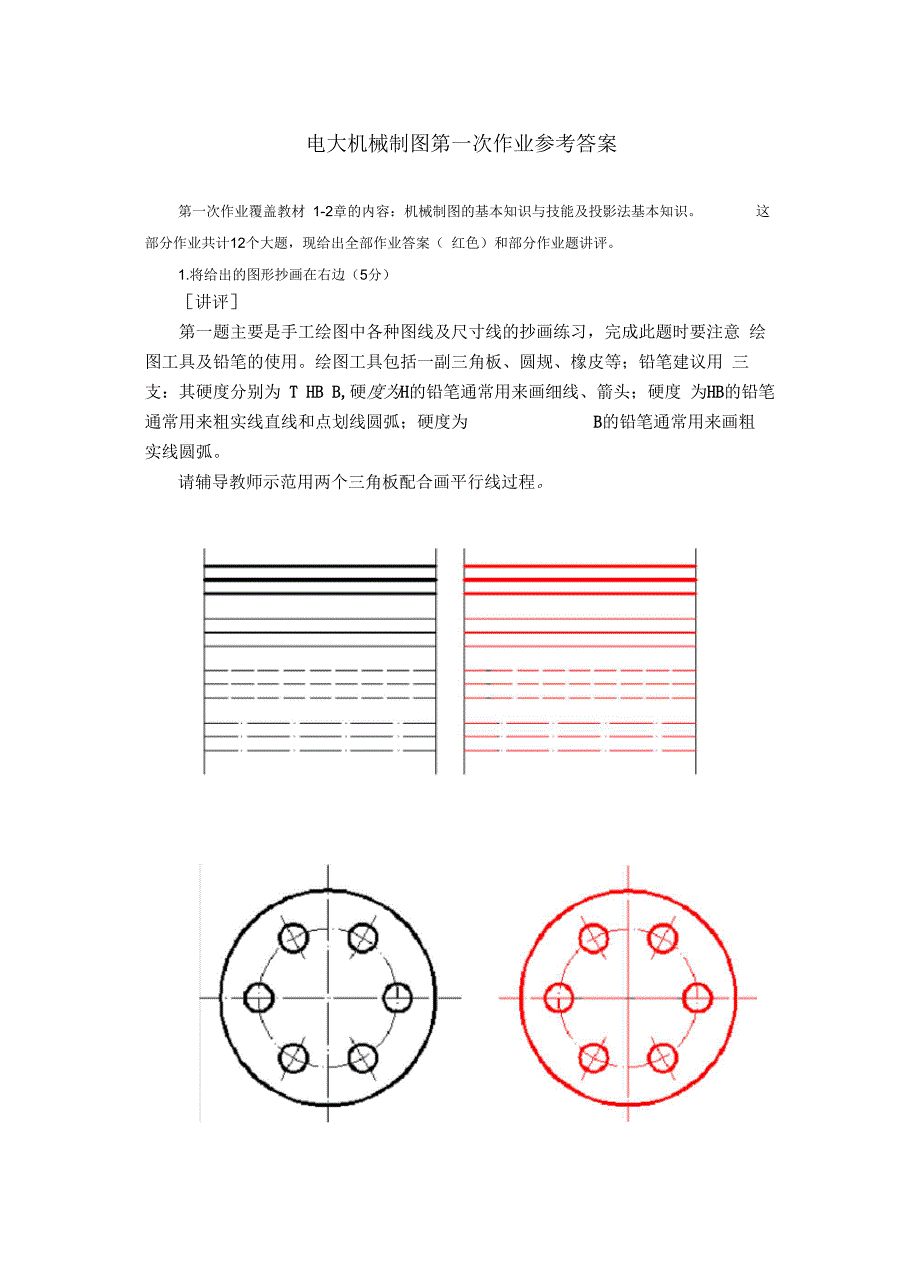

1、电大机械制图第一次作业参考答案第一次作业覆盖教材 1-2章的内容:机械制图的基本知识与技能及投影法基本知识。这部分作业共计12个大题,现给出全部作业答案( 红色)和部分作业题讲评。1.将给出的图形抄画在右边(5分)讲评第一题主要是手工绘图中各种图线及尺寸线的抄画练习,完成此题时要注意 绘图工具及铅笔的使用。绘图工具包括一副三角板、圆规、橡皮等;铅笔建议用 三支:其硬度分别为 T HB B,硬度为H的铅笔通常用来画细线、箭头;硬度 为HB的铅笔通常用来粗实线直线和点划线圆弧;硬度为B的铅笔通常用来画粗实线圆弧。请辅导教师示范用两个三角板配合画平行线过程。4)注出各圆的直径3.尺寸标注改错:下面图

2、形中标出正确的尺寸(5分)._ 口 _卬4.用1: 1比例在指定位置画出平面图形,并标注尺寸。(5分)讲评画平面图形时,一般先要分析平面图形,平面图形由那些几何要求组成; 分 析基准是那些要素;分析那些是已知线段,那些是中间线段,那些是连接线段。本题作图思路:1)画小12水平竖直中心线,R22水平中心线;2)画小12圆、R4& R10圆弧、与R10相切的水平直线和45直线;3)画R22圆弧 先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧;4)画R& R5圆弧先根据其相邻线段两侧的关系确定出 R8与R5圆弧的圆心再画圆弧。下图画图思路与上相同5.将下图以2: 1的比

3、例画在 A3图纸上,图名:几何作图。(10分)讲评画图思路同4题。6 .将下图用AutoCAD软件作图,并用2: 1比例打印输出,图名:几何作图。(10分)讲评画图思路同4题。用AutoCAD件作图,实际就是用计算机模拟手工画图, AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影 响画图的质量和速度,这道题也是上机练习的题目,建议学员在辅导教师的指导 下一步一步地绘制。7 .根据轴测图画出三面投影图(各方向的大小由立体图量出数值并取整数)。(10分)(2)Et3h rl(3)(6)(4)eB 耳白(5)2臼的日8 .求下列立体的第三面投影及其表面上各已知点的直线的三

4、面投影。(10分)1)讲评在对物体三面投影关系还不熟练的情况下,要利用辅助作图线来画图,如图 中灰线或兰线所示。分析图中已知投影后,画45。辅助作图线,利用各几何要素长对正、高平齐、 宽相等关系画出各对应投影。比如:A点的正面投影已知且不可见,说明 A点在 五棱柱的上面和后棱面上,先根据 A点的正面投影a与侧面投影a”的高平齐 关系和其所在棱面的侧面投影的具有积聚性的关系, 可直接画出A点的侧面投影 a” ;然后根据三面投影规律(a a满足长对正,aa ”满足宽相等)画出A点水 平投影a。其它点和直线的画法与 A点相似,以下给出本题作图步骤:画图步骤(1)画出五棱柱的水平投影;(2)画出A的水

5、平和侧面投影,画出B点的正面和水平投影 (3)画出直线EF的侧面和水平投影。(2)本题各投影求法与(1)相似9.在视图中标出直线 AB和CD的第三面投影,并填写它们对投影的相对位置。(1010.在视图中标出平面 P和平面Q的第三投影,并判断它们对投影面的相对位置。(10分)1P是 正面面Q是 铅垂面铅垂面P是Q是侧垂面(10 分)11(1)求下列立体的第三面投影及其表面上各已知点的直线的三面投影。(2)(10 分)12.求下列立体的第三面投影及其表面上各已知点的三面投影。电大机械制图第二次作业参考答案第二次作业覆盖教材第 3章的内容:组合体投影图的画法、 读法及尺寸注法。这部分作业共计11个大

6、题,现给出本次作业全部答案( 红色图线)和部分作业题的讲评。6 .已知切割体的两个投影,求作第三个投影(5分)(1)图2-1是题目,图2-2是对应答案。讲评此类题是读图绘图练习题。在画这类题时先要分析立体那种类型 的基本立体,对投影面的相对位置是什么?被何种平面截切?然后再 以此为基础开始画图。分析立体:本题基本体是正三棱柱,正三棱柱在水平投影上具有 积聚性,它是被一个正垂面和一个侧平面切割, 被正垂面切割的截交 线形状为四边形,被侧平面切割的截交线形状为矩形。作图步骤:1)画三棱柱基本体侧面投影,如图 2-3所示;2)画三棱柱被侧平面切割的截交线,如图 2-4中兰线所示;3)画三棱柱被正垂面

7、切割后的截交线,如图 2-5中品红线所示4)整理图线。擦掉被切割了的轮廓线和作图线, 加粗加深可见轮廓线即可,如 图2-6所示。图2-5图2-6(2)图2-7为答案和保留的作图线。图2-7完成(2)、(3)、(4)题投影图的方法与步骤与(1)题相似,都 是在分析切割立体的基础上确定画图步骤, 从而逐步地补画出第三个 投影来。7 .已知切割体的两个投影,求作第三个投影。(不可见线画虚线)。(5分)(1) 图2-11为红色图线为本题答案。图2-8为水平截面截切立体截交线画法,图2-9为正垂面截切立体截交线画法,图2-10整理外轮廓线,加粗加深图线画法,图 2-11是去掉各种辅助作图线后的图,即为本

8、题答案。图2-8图2-9图 2-10图 2-11(2)下图中左边三投影图为本题详解过程,右边红色图线为本题答案。(3)下图是有作图过程的答案(4)下图是有作图过程的答案(3)下图是本题答案(4)下图是本题答案。(10 分)8 .已知切割曲面立体的两个投影,求作第三个投影(不可见线画虚线)(2)答案(作图线需保留)(1)答案(作业线需保留)(3)答案(作业线需保留)(4)答案(作图线需保留)(5)答案(作业线需保留)(6)答案(作图线需保留)1-TZ(7)答案(作业线需保留)(8)答案(作图线需保留)4.已知相贯体的两个投影,用近似画法求作第三个投影(不可见线画虚线)。(10 分)(1)答案(作

9、业线需保留)(2)答案(作图线需保留)(3)答案(作业线保留)(4)答案(作图线保留)9.利用辅助平面求画圆柱与圆锥的相贯线。答案(作图线保留)(10 分)10.根据立体图上所标注的尺寸,按1: 1画出复杂组合体的三面投影图。(10分)11.补全复杂组合体投影图上所缺图线。(10分)(1)答案(3)答案(2)答案8.补回第三投影。(10分)(1)答案(2)答案(3)答案9 .补回第三投影。(10分)(1)答案(2)答案(3)答案10.标注组合体尺寸(尺寸数值按1: 1从图中量取整数)。(10分)(1)答案1:1从图中量取整数)。(10分)11 .根据两投影求第三投影,并标注尺寸(尺寸数值按 (

10、1)答案(2)答案电大机械制图第三次作业参考答案第三次作业覆盖教材第 4-5章的内容:图样的的基本表示法,零件图与零件,现给出本次作业 全部答案(红色图线),作业题讲评内容各辅导教师根据学员实际情况自行安排。12 .已知立体的主视图和和俯视图,补画左视图、右视图、仰视图、仰视图和后视图。(5分)(1)答案(2)答案,庄口 口口工工日13.作A向斜视图(倾斜和转正)及 B向局部视图。(5分)答案(3)答案(4)答案CI 1一甲中4P4.在指定的位置上画出全剖的主视图。(10分)答案(10 分)5.将物体的主视图取全剖视,补画左视图并取半剖视。(1)答案(2)答案6.将物体的主、俯视图改画成局部剖

11、视图。(10 分)答案7.用两相交的剖切平面剖切的方法画全剖视图,并加标注。(10 分)答案8.用平行的剖切平面剖切方的法,画出全剖视图,并加注标注。(10 分)答案9.主视图用几个相交的剖切面剖切改画成全剖视图,并加标注。(10 分)答案10.画出指定位置的移出断面图。(10分)(1)答案dgJ-11.补画左左视图,在各视图上取适当的表达方法,将物体表达清楚,并标注尺寸(用3号图幅,尺寸在图上量取并取整)。图名:图样画法。按比例 2: 1画图。(10分)答案按比例2:1给出,表达方案不是唯一,仅供参考(图框、标题栏省略未画)。电大机械制图第四次作业参考答案第四次作业覆盖教材第 5-6章的内容

12、零件上常见的标准结构、常用标准件、装配图, 现给出本次部分作业讲评与答案(红色图线)。15. 分析下列螺纹画法上的错误,在指定的位置上画出正确的图。(10分)讲评零件上常见的标准结构有螺纹结构、轮齿结构等。这些功能标准结构的画法、 尺寸注法,国家标准无作了特殊规定。本题 1小题是外螺纹的画法,2小题是内 螺纹的画法。(1)外螺纹的画法一般用视图表示,牙顶(大径)线、螺纹终止线画粗实线,牙底(小径)线 画细实线,且细实线一直进入到角内;牙顶圆(大径圆)画粗实线,牙底圆(小 径圆)画细实线,大约画3/4圆周。(2)内螺纹的画法一般用剖视图表示。牙顶(小径)线、螺纹终止线画粗实线,牙底(大径) 线

13、画细实线,细实线不要画入到角内;牙顶圆(小径圆)画粗实线,牙底圆(大 径圆)画细实线,大约画3/4圆周;锥孔的部分应画成120。螺纹规定画法详细内容请见教材 5.2答案(2)答案16. 根据螺纹的规定画法绘制螺纹的主视图、左视图。(10分)(1)外螺纹的大径为 M20,杆长40,螺纹长30,倒角C2讲评本题内容同1题中的1小题。牙顶(大径)线、螺纹终止线画粗实线,牙底 (小径)线画细实线,细实线一直进入到角内;牙顶圆(大径圆)画粗实线,牙底圆(小径圆)画细实线,大约画 3/4圆周。本题答案(2)内螺纹的大径为 M16,钻孔深度为30,螺纹长22,倒角C2。讲评本题内容同1题中的2小题。牙顶(小

14、径)线、螺纹终止线画粗实线,牙底 (大径)线画细实线,细实线不要画入到角内;牙顶圆(小径圆)画粗实线,牙 底圆(大径圆)画细实线,大约画 3/4圆周;锥孔的部分应画成120。本题答案17.按给定的螺纹要素,在各图中标注螺纹部分的尺寸,并查表填空。 (10分)(1)粗牙普通螺纹,公称直径20,螺距2.5 ,中等公差精度,中径、顶径公差带代号6g,中等旋合长度,右旋.螺纹长 20,倒角C 2.5。讲评普通螺纹的完整标记由下4部分构成:螺纹特征代号11尺寸代号|-差带代号L-1其他有必要说明的信息本题普通螺纹特征代号为 M尺寸代号是公称直径20,因为是粗牙螺纹所 以可不标记螺距;对于公称直径1.6mm公差带为6H (6g),可不标其公差 带代号;中等旋全长度、右旋都可省略标注。本题答案螺纹大径20中径18.376螺纹小径17.294螺距2.5导程2.5
