30吨生活污水处理设计方案.docx

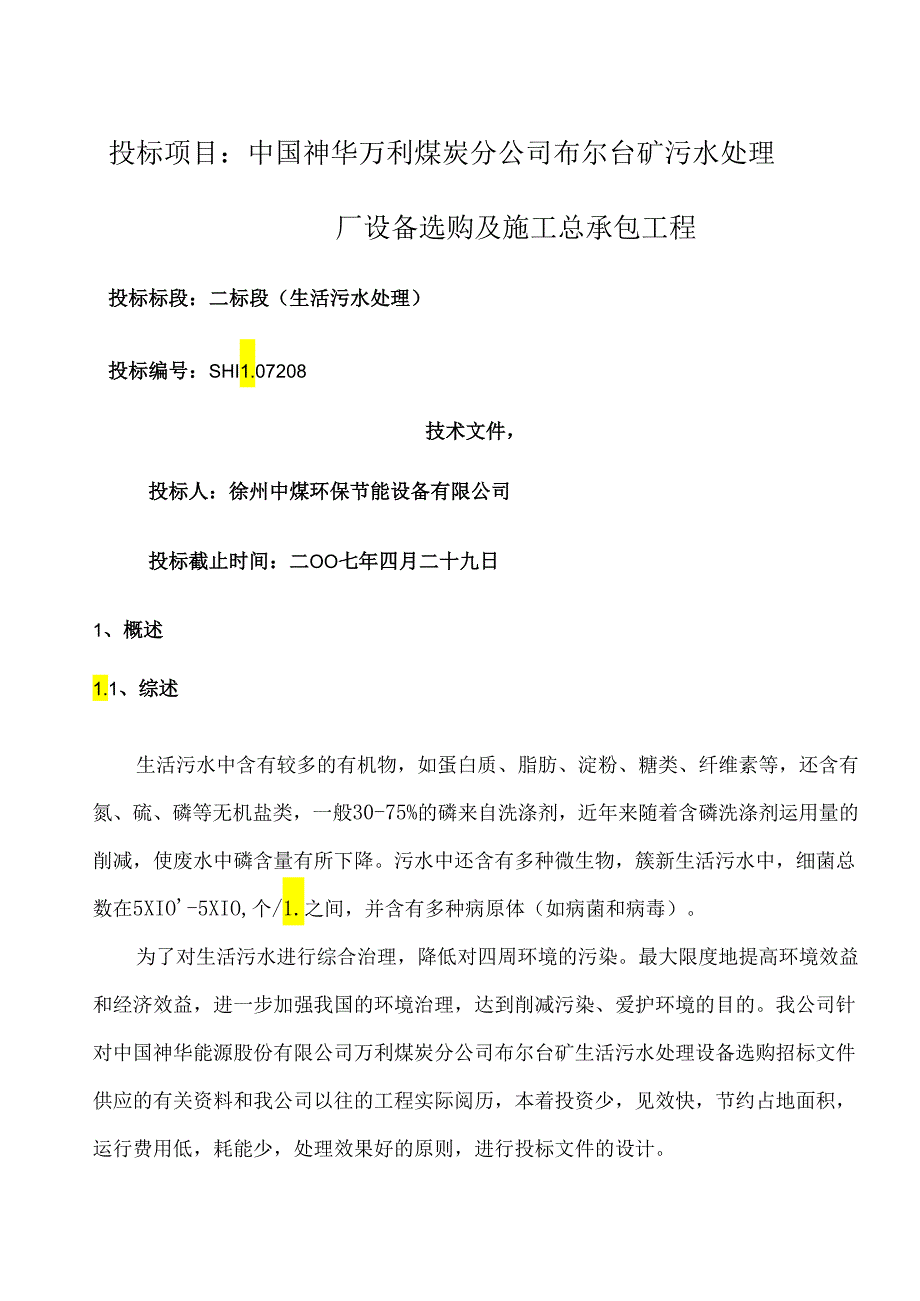

1、投标项目：中国神华万利煤炭分公司布尔台矿污水处理厂设备选购及施工总承包工程投标标段：二标段（生活污水处理）投标编号：SHI1.07208技术文件，投标人：徐州中煤环保节能设备有限公司投标截止时间：二OO七年四月二十九日1、概述1.1、综述生活污水中含有较多的有机物，如蛋白质、脂肪、淀粉、糖类、纤维素等，还含有氮、硫、磷等无机盐类，一般30-75%的磷来自洗涤剂，近年来随着含磷洗涤剂运用量的削减，使废水中磷含量有所下降。污水中还含有多种微生物，簇新生活污水中，细菌总数在5XIO-5XIO,个/1.之间，并含有多种病原体（如病菌和病毒）。为了对生活污水进行综合治理，降低对四周环境的污染。最大限度地

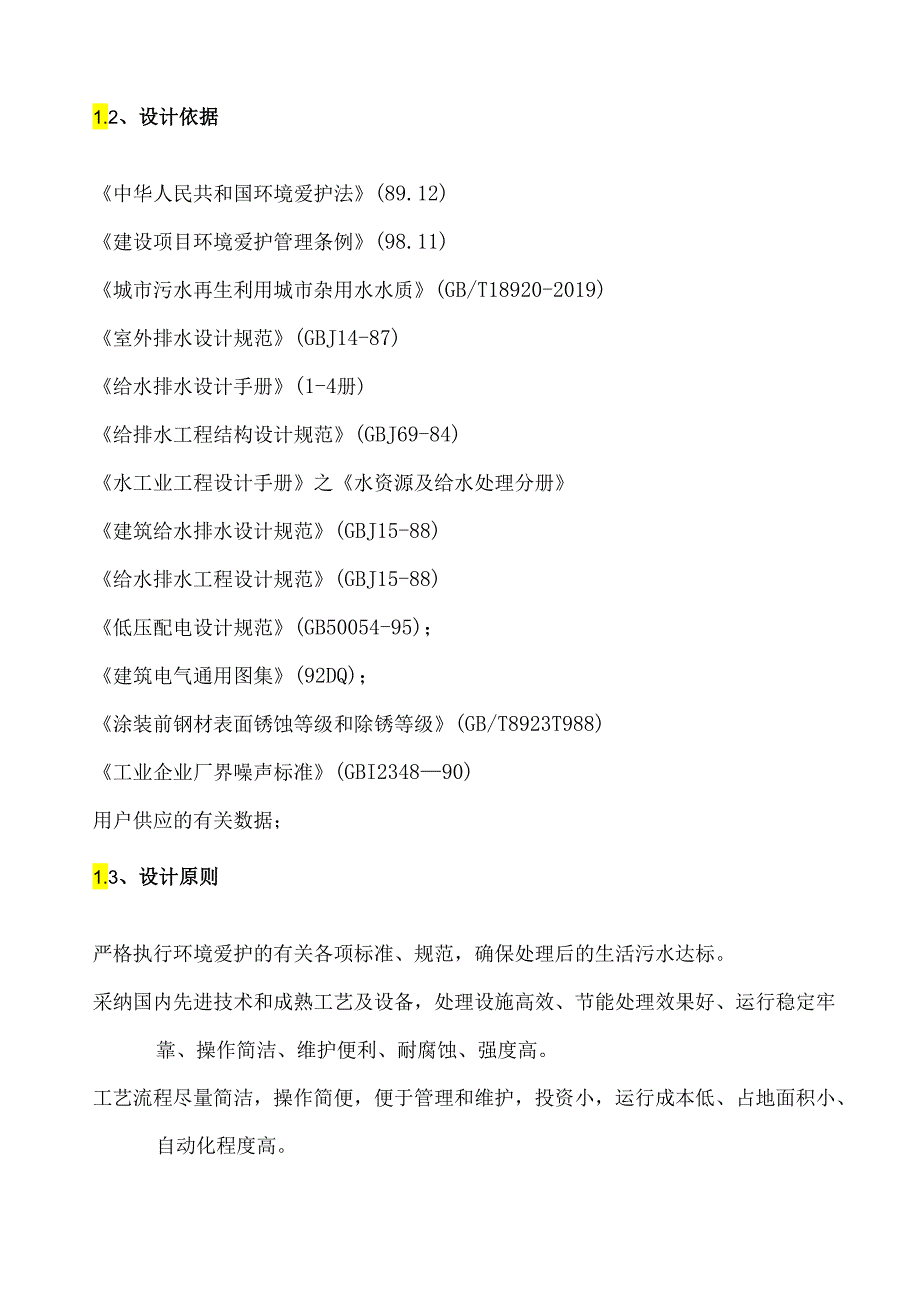

2、提高环境效益和经济效益，进一步加强我国的环境治理，达到削减污染、爱护环境的目的。我公司针对中国神华能源股份有限公司万利煤炭分公司布尔台矿生活污水处理设备选购招标文件供应的有关资料和我公司以往的工程实际阅历，本着投资少，见效快，节约占地面积，运行费用低，耗能少，处理效果好的原则，进行投标文件的设计。1.2、设计依据中华人民共和国环境爱护法(89.12)建设项目环境爱护管理条例(98.11)城市污水再生利用城市杂用水水质(GB/T18920-2019)室外排水设计规范(GBJ14-87)给水排水设计手册(1-4册)给排水工程结构设计规范(GBJ69-84)水工业工程设计手册之水资源及给水处理分册建

3、筑给水排水设计规范(GBJ15-88)给水排水工程设计规范(GBJ15-88)低压配电设计规范(GB50054-95)；建筑电气通用图集(92DQ)；涂装前钢材表面锈蚀等级和除锈等级(GB/T8923T988)工业企业厂界噪声标准(GBI234890)用户供应的有关数据；1.3、设计原则严格执行环境爱护的有关各项标准、规范，确保处理后的生活污水达标。采纳国内先进技术和成熟工艺及设备，处理设施高效、节能处理效果好、运行稳定牢靠、操作简洁、维护便利、耐腐蚀、强度高。工艺流程尽量简洁，操作简便，便于管理和维护，投资小，运行成本低、占地面积小、自动化程度高。设计力求美观、大方，构筑物布置时尽量紧凑、合

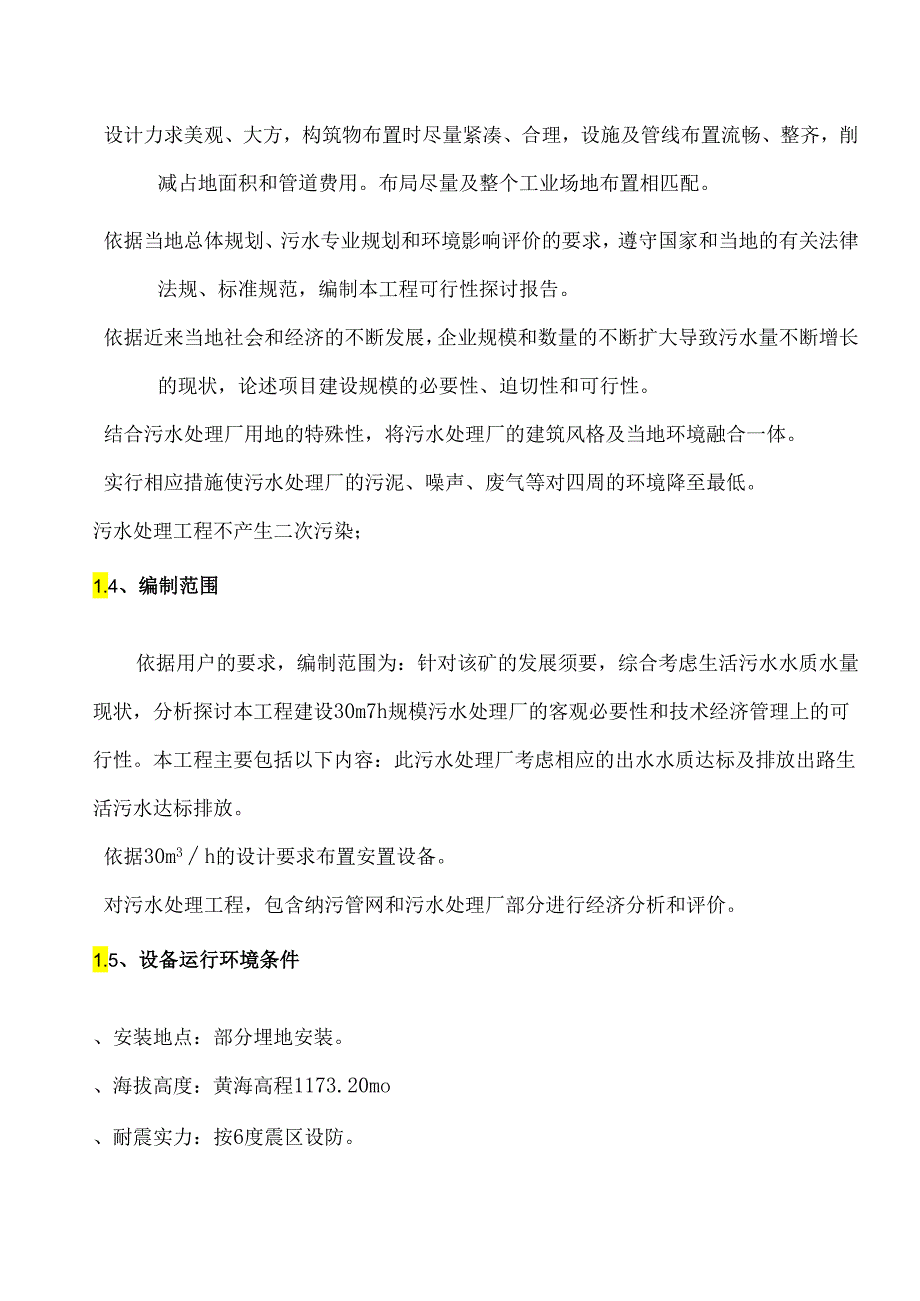

4、理，设施及管线布置流畅、整齐，削减占地面积和管道费用。布局尽量及整个工业场地布置相匹配。依据当地总体规划、污水专业规划和环境影响评价的要求，遵守国家和当地的有关法律法规、标准规范，编制本工程可行性探讨报告。依据近来当地社会和经济的不断发展，企业规模和数量的不断扩大导致污水量不断增长的现状，论述项目建设规模的必要性、迫切性和可行性。结合污水处理厂用地的特殊性，将污水处理厂的建筑风格及当地环境融合一体。实行相应措施使污水处理厂的污泥、噪声、废气等对四周的环境降至最低。污水处理工程不产生二次污染；1.4、编制范围依据用户的要求，编制范围为：针对该矿的发展须要，综合考虑生活污水水质水量现状，分析探讨本

5、工程建设30m7h规模污水处理厂的客观必要性和技术经济管理上的可行性。本工程主要包括以下内容：此污水处理厂考虑相应的出水水质达标及排放出路生活污水达标排放。依据30m3h的设计要求布置安置设备。对污水处理工程，包含纳污管网和污水处理厂部分进行经济分析和评价。1.5、设备运行环境条件、安装地点：部分埋地安装。、海拔高度：黄海高程1173.20mo、耐震实力：按6度震区设防。、电源：C220V380V,50Hz0、极端最低气温：-29。、极端最高气温：40o、最大冻土深度：1.72m0、工作条件：污水处理部分全自动运行，深度处理回用部分半自动运行。2、污水处理原始资料2.1、 处理水量依据用户供应

6、的数据,全日污水量600ml,每小时排放量为Q=3011)3h,设一体化地埋式污水处理构筑物2套，每套处理量Q=15m3ho2.2、 污水处理厂进、出水水质的确定原水水质标准：目前没有实测的原水水质，故参照相像矿井工业场地生活污水水质标准，设计进水水质指标为：BOD5120mg1.CODcr180mg1.SS100mg1.NH3-N30mg1.出水水质：处理后的水用作绿化洒水、道路洒水和选煤车间补充水用。依据GB/T18920-2019城市污水再生利用城市杂用水水质标准中，对城市绿化水质标准为：pH6.O9.O色度30浊度IONTU总溶解性固体1000mg1.BOD520mg1.NH3-N20

7、mg1.阴离子表面活性剂1.OIng/1.溶解氧1.Omg/1.总余氯接触30min后21.Omg/1.,管网末端20.2mg1.总大肠杆菌群3个/1.经处理后的生活污水，水质达到城市污水再生利用城市杂用水水质(GB/T18920-2019)的排放标准，悬浮物含量不超过IONTU,处理后的水用作绿化洒水、道路洒水和选煤车间补充水用，回用率100%o2.3、污水处理工艺方案2.3.1、工艺流程介绍污水流经化粪池后，经设在污水进口处的循环式齿耙清污机，用以拦截水中的漂移物和悬浮物。生活污水自流进入调整池。调整池是作为污水水量调整和均质的构筑物。由于生产污水在白天及夜晚排放具有时段不匀称性、时改变系

8、数较大的特点。要使后续处理系统均衡地运行，尽量削减生产污水冲击负荷的影响，以达到志向的处理效果，则需设调整池，对污水水量进行调整并均质，使调整池提升泵始终按平均处理水量向后续处理系统供水。为防止在调整池内污泥沉淀，并避开发生厌氧反应，在池底设有预曝气管路，是污水中DO在0.5mg1.左右，为后续的生化处理设施创建良好的条件。污水经调整池后由污水提升泵将污水匀称地提升到一体化污水处理构筑物内进行生化处理。采纳A/0处理工艺，以水解一接触氧化为主，包括复合折流板厌氧反应段、内循环生物接触氧化段、过滤段和消毒段。(1)水解段：由3个隔室组成，运行中其整体为推流，各隔室为全混的反应器，具有水力条件好，

9、生物固体截流实力强，微生物种群分布好,结构简洁，启动较快及运行稳定等优良特性，因而获得明显的水解酸化作用，提高污水的可生化性，促进好氧段运行的稳定性，并可形成性能良好的颗粒污泥。水解段停留2.28h,下行流道内流速611三s,上向流上升流速1.12mms=4mh,堰上水头高7m11,在进水SSVlOonIg/1.时，其内装有新型立体网状蜂窝填料IOnI3,填充率31.3%,形成复合床，使微生物的蓄积量远大于流淌床，利于污水处理。每隔室内设一根穿孔排泥管，静水压力排泥入污泥池浓缩。(2)接触氧化段：由8个内循环隔室组成，整体为推流，各隔室为全混的反应器，停留时间6.84h0曝气采纳D300膜片微

10、孔曝气器，空气量4m7h,6个曝气器为1组，提升循环水量25m7h,为设计水量的1.7倍,内装新型立体网状蜂窝填料30常,充填率33.3%。BOD负荷为0.lkg(kgT)。(3)过滤段：停留时间Ih,滤速2.5mh,采纳轻质稀土瓷砂滤料,反向过滤，滤层高100Ornm,其中由下往上粒径分布为:32-50mm厚150mm16-32mm厚15Omm8-16mm厚15Omm4-8mm厚15Omm2-4mm厚150mm抽取接触池中的滤后澄清水作为反洗水，排水由方形槽收集后回流到调整池内再处理。采纳小阻力平格栅配水系统。(4)消毒段:消毒剂采纳C1.。2和C1.2为主的复合消毒剂,投氯量20mgl.抽

11、取接触池的滤后澄清水作为动力水源，由水射器将气体吸入后，及水混合，投加到消毒段内。处理后的污水经消毒段后，在池内停留55min,将细菌杀灭后，并保持肯定量的余氯排入市政管网中。由于水解一接触氧化处理工艺产生的污泥量很小，且原生污泥大部分截留在停留时间为1.5h的化粪池中，污水处理站的污泥全部集中在水解段排出。污泥浓缩池两座，2池轮换运用，1池存放污泥，另1池静止浓缩，上层清液自流回调整池再处理。池内有投氯管，投加C1.O2进行消毒.每池中各设污泥泵1台，将污泥抽出，由污泥脱水机处理后泥饼运至砰石山，滤液回流至调整池。一体化污水处理构筑物的出水经过过滤器，使浊度小于IONTUo流经回生物活性炭塔

12、吸附嗅味，阴离子洗涤剂以及其它有机物，使出水达到绿化洒水标准。出水流到回用水池中，存贮回用水供取用。2.3 2、工艺流程：生活污水处理的工艺流程为：污水f化粪池f循环式齿耙清污机一调节池f预曝气f提升泵f一体化污水处理构筑物一C1.o2消毒f接触池f无烟煤过滤器f生物活性炭塔f回用水贮水池一回用变频系统-工业场地绿化洒水管网污泥处理流程为:水解段排泥一污泥池f消毒f污泥泵一污泥脱水机一泥饼运至叶石山2.4 、主要设备简介、齿耙清污机设备型号：XQ-300材质：水下为不锈钢特点：间隙6mm,附电动机：380V,O.55kW,数量：一台。数量：1台生产厂家：中煤环保、污水提升泵型号：50QW15-

13、15-1.5特点：Q=15m3h,H=15m,附潜水电机：380V,1.5kW,3台数量：3台（2用1备）生产厂家：上海凯泉、立体网状生物填料特点：200X500X100Omm数量：90m3生产厂家：中煤环保、微孔膜片曝气器型号：D30特点：Q=4m3h材质：橡胶数量：96个生产厂家：中煤环保、罗茨鼓风机型号：SSR-80特点：Q=3.36m3min,53.9Kpa,附电动机：型号为Y132S-4,特点：380V,5.5kW,转速:1450rmin,数量：3台。数量：4台（3用1备）生产厂家：山东章丘、轻质瓷砂滤料特点：滤料2-5OnIm数量：ion?生产厂家：中煤环保、二氧化氯复合消毒剂发生

14、器型号：ZH-300特点：300gh配有电源限制柜2台，型号为KZDF-300/12,12V,300A,包括温控、自动循环及原水软化设备。数量：2台生产厂家：中煤环保、消毒液动力泵型号：KQW50/170-3/2特点：Q=10.4m7h,H=36m,附电动机特点380V,3kW,数量：1台。数量：2台（一用一备）生产厂家：上海凯泉2.49、滤池反冲洗水泵型号：KQW100/100-5.5/2特点：Q=100m3h,H=12.5m,附电机一台特点：380V,5.5kW数量：1台生产厂家：上海凯泉2.4.10、 过滤器加压水泵型号：KQW65/170-5.5/2特点：Q=21.8m7h,H=381

15、1附电机3台，特点：380V,5.5kW数量：3台（二用一*备）生产厂家：上海凯泉2.4.IK无烟煤过滤器反冲洗水泵型号：KQW125/110-11/2特点：Q=143m7h,H=16m附电机1台，特点：380V,IlkW数量：1台生产厂家：上海凯泉2.4.12、生物活性炭塔反冲洗水泵型号：KQWl25/220-5.5/4特点：Q=8711）3h,H=1511附电机1台，特点：380V,5.5kW数量：1台.生产厂家：上海凯泉2.4.13、无烟煤滤料型号：S1.-1800型特点：D1800mm数量：2台生产厂家：外购2.4.14、活性炭滤料型号：SHT-2000型特点：D2000mm数量：2台

16、生产厂家：外购2. 4.15.加药装置型号：GTF-100O型配套设备：附电动机380V,功率2.2Kw,2台；加药泵型号：CH1.2-40,2台，电动机380V,0.55Kw,2台，为投加PAM专用设备。数量：2台生产厂家：中煤环保2. 4.16、污泥脱水机型号：IK-1.DW-600特点：带宽600mm,一体化双带立毛纤维压滤机，附电动机380V,总功率1.73Kw,1台数量：1台生产厂家：中煤环保2.4.17、回用变频系统型号：HB1.3-1240特点：配变频柜，气压罐，附水泵型号KQ1.50/185-4/2,3台，特点Q=l1.7113h,H=44m,最大功率3X4k肌数量：1套生产厂

17、家：中煤环保3、限制及管理系统3.1、 概述为了保证污水处理工艺流程，能适应生活污水水质的改变，确保污水处理工艺过程平安、牢靠、稳定、高效地运行，使出水达到国家排放水的水质要求；同时降低污水处理成本，减轻劳动强度，改善操作环境，促进技术进步，发挥通信网络技术的优势，实现资源共享，以提高生产效率及管理水平，本设计引入了自动限制系统。本工程采纳全自动限制系统，针对系统要求确定了采纳可编程限制器为限制元件。并设有手动配电盘以备系统自动出现故障时能人为来操作各部分的工作。采纳的P1.C可编程限制元件，具有极好的性价比，良好的人机界面以及手动、自动两种工作模式的结合，使得工作人员对整个工艺流程了如指掌，

18、形象而且直观，利于用户的操作运用，整个限制系统具有高效率和高牢靠性。本设计中自动限制系统方案是在充分考虑了污水处理工艺要求、环境治理规划、自动化水平档次等多种特点基础上，依据先进、牢靠、经济、好用、新奇的原则，设计出具有较高自动化限制水平的现代化生活污水处理厂。在本设计中，既考虑操作、管理水平的先进性，运用的敏捷性和生产维护简便性，同时也考虑到新技术应用的合理性、经济性和远期充分简便的扩展性。在满意生产管理要求的前提下，尽可能节约和爱护投资，以获得良好的技术经济指标，这是本投标文件的宗旨。3.2、 设计依据及范围本设计执行国家、部委颁发的有关自动限制和仪表的设计规范、规程，以工艺对生产设备的要

19、求为依据，以节能降耗的原则选择自控仪表设备。其设计范围为生活污水处理厂内的自动限制系统、仪表检测系统。3.3、 设计要求本工程含生活污水处理有三种限制方式：自动限制方式、手动限制方式和就地手动限制方式。污水处理工艺采纳可编程限制器（简称P1.O进行自动逻辑限制。整个处理系统设集中限制柜一座，操作人员只需通过按键触摸式限制屏即可实现相关电气设备的限制。集中限制柜上设有“手动”和“自动”转”开关，可进行手/自动切换。系统常规运行为自动，须要时可进行手动操作。集中限制柜上设置全部设备的故障、各水池高液位报警装置。3.4、 4、设计原则1.1.1 依据工艺流程和设备运行要求设置自动限制和自动调整装置；

20、配置液位、流量、温度、压力、水质分析、电量检测仪表，采集工艺过程参数及设备运行、限制状态信号、进行数据的传送和显示，完成污水处理工艺过程的自动限制。1.1.2 采纳集中管理，分散限制和就地限制相结合的分布式智能监测、控制方式。1.1.3 主要机械设备的限制采纳就地限制、P1.C现场限制站限制双层限制模式；小型水泵、风机等简洁机械设备采纳就地限制模式。D就地手动限制方式：就地操作箱限制方式选择开关置于“就地”位。通过就地操作箱上的起、停按钮进行不带联锁的就地操作，该操作方式不经过P1.Co2)手动限制方式：限制室的限制方式选择开关置于“手动”位,就地操作箱限制方式选择开关置于“远控”位。通过监控

21、操作站进行带适当联锁的手动操作。然后依据程序进行污水处理自动作业即远程手动限制方式。操作人员通过P1.C现场限制站操作面板来限制现场设备。3)自动限制方式：限制室的限制方式选择开关置于“自动”位,就地操作箱限制方式选择开关置于“远控”位。通过监控操作站进行参数的设定、流程选择和确认、流程起动和停止、以及运行状态显示等。P1.C依据程序进行污水处理自动作业，而不须要人工干预。三种方式的限制级别由高到低为：就地手动限制方式、手动限制方式、自动限制方式。3.5、 运行管理说明3.5.1 1、启动试运行(1)污水站建成后必需进行试运行，使一体化污水处理构筑物培育出细菌膜后，方可正常运行；此时先有一套装

22、置临时出水，另一套装置接种挂膜，带该套运行正常后，在调试另一套设备。(2)接种：区城市污水处理厂曝气池活性污泥入处理设备中，投入量约为总体积的1/3,而后配入1/3的污水和1/3的自来水。如有困难也可取用一部分化粪池污泥或粪便。(3)闷曝：接种后开启风机，用1/2风量闷曝24-48h(视接种污泥质量而定)。(4)挂膜：闷曝后，注入1/4流量，用1/2风量曝气运行3-4d,若在填料上已有白色细菌膜，则加大污水量为1/2Q,风量用3/4Q曝气2-3d,而后用3/4Q水量和全风量曝气2d,最终用设计流量运行，维持池内DO为3-4mg1.o(5)若矿井工业场地污水B0D5很低时，不足以维持挂膜时细菌大

23、量繁殖所需的养分，则可适当注入一些粪便污水，促进挂膜尽快完成。3.5.2 正常管理应化验进出水口的SS、CODCr、BOD5、曝气池内Do值、大肠菌群和出水的余氯。3.5.3 每班要做好处理水量、泵及风机的流量、水压、风压、电流、电压等数据记录，以便刚好发觉问题进行适当处理。3.6、 计量及限制、计量(1)提升污水流量限制：在每座一体化处理构筑物的管理上设有1台1.ZB-65型塑料管转子流量计限制Q=5-25m3h,设计流量每座一体化处理构筑物Q=15m3h(2)消毒液动力水量限制，再KQW50/170-3/2型管道泵上设有1.ZB-50型塑料管管转子流量计，Q=4-16m3h,设计流量为9m

24、3h(3)压力限制:在每台水泵及风机上均装有压力表，以计量水泵的水压和风机的风压。、运行限制要求(1)调整池水位限制：a、调整池低水位：停提升泵、停鼓风机、停消毒器、停消毒液动力泵。b、调整池高水位：开2台提升泵、2台鼓风机、开消毒器、开消毒液动力泵。C、水位超高时有显示并报警。(2)污泥池液位限制a、污泥池高液位显示，由人工排放上层澄清液。b、污泥池浓缩污泥至高位，显示报警，开污泥提升泵入市政槽车。c、污泥池浓缩污泥至低位，显示，并停污泥提升泵。3.7、 检测及限制3.7.1 现场的限制生产设备设置现场手动操作箱时，其面板上设手动/远动转换开关，手动具有较高的限制优先级。手动状态下，由操作柜

25、面板上的按钮限制设备的运行；远动状态下，由现场限制室操纵设备的运行。3.72、电力监控及管理对整个污水处理厂实施电力监控及管理，将变配电室显示的电力系统的主接线、各段母线的电压、各母线开关的状态和电流、各变压器的状态、各主要用电设备的状态等电量信号，通过电量变送器采纳串行通讯方式及系统连接，监控、管理污水处理厂的电力消耗。3.8、 过电压爱护装置在自动限制系统的主供电系统和各分布站点的供电系统中，均配置过电压爱护装置，以防雷电耦合、过电压和浪涌对系统供电的冲击和损坏。3.9、系统的供电供电方式：220VAC采纳在线、隔离型、连续双转换的UPS不间断供电电源,时间为1小时以上，配置24VDC直流

26、稳压电源。3.10、接地自控系统建立独立的接地系统，其中设备爱护接地借用电气爱护接地系统。爱护接地要求接地电阻1欧姆，工作接地要求独立接地，接地电阻W4欧姆。4、电气设计4.1、设计依据和设计范围本设计执行国家、部委颁发的有关电气设计规范、规程，以工艺对生产设备的要求为依据，同时贯彻节能方针，以节能降耗的原则选择电气设备。其设计的范围为生活污水处理厂内的动力限制系统、室内外照明系统。4.2、设计准则供电照明的实力应满意污水处理厂内全部用电设备及备用电量的要求。并且所选设备保证供电的牢靠性。供电的设计和电气设备的选型是技术先进、运行平安牢靠、经济合理、电能损耗低，且便于修理。供电线路所采纳电缆及

27、电线都为铜芯。4.3、用电负荷及供配电系统依据厂内负荷分布状况，在排水泵房各设低压室，内设低压配电柜，为本机房及旁边的生产设备的低压用电设备供电。在其它生产构筑物设置相应的低压配电及限制设施。4. 4、计量及功率因数补偿本工程采纳高供高计专用计量形式，在高压配电系统设专用计量柜，同时在进线柜留有接口供安装负荷监控装置用。在O.4kV侧设置用于非生产性照明的计量表，对非生产性照明进行单独计量。为保证功率因数在0.9以上，0.4kV低压系统采纳0.妹V低压电力电容器集中自动补偿方式。经补偿后IOkV侧功率因数为0.94。4.5、 爱护及限制在高压开关柜内设置相应的微机型继电爱护装置，如变压器柜、进

28、线柜、出线柜、电动机等的速断、过电流、差动爱护等。低压设备的爱护利用断路器、接触器、热继电器等自备的过负荷、断相等功能进行爱护。高压开关设备分就地和远距离限制两种方式，断路器的操作机构电压为直流220V。处理站内380V的异步电动机的限制分两种，干脆启动和软启动。大于30kW的电动机采纳软启动，小于30kW的电动机采纳干脆启动，同时设有就地、远距离限制的转换功能（远控分为手动和自动限制）。部分电气设备配备具有通讯功能的元件，可将有关电气数据通过工业现场总线远传至中控室的上微机系统。4.6、 照明及防雷接地系统本工程照明分三种，室内工作照明、室内事故照明、厂区路灯照明，在变配电所、中控室除工作照

29、明外增设事故照明。在变配电室以及高度大于30米的构筑物屋顶设置避雷带，防止雷电侵入。4.7、线路敷设处理站室外配电线路以电缆沟为主，直埋为辅的敷设方式，室内采纳桥架明敷设及穿管暗敷设相结合的方式。5、主要设备清单序号名称型号单位数量生产厂家性能参数及说明1齿耙清污机XQ-300台1中煤环保间隙6mm,材质水下为不锈钢2污水提升泵50QW15-15-1.5台3上海凯泉Q=15m3h,H=15m,二用一备3立体网状生物填料200X500X100Ommm390中煤环保特种结构产品4微孔膜片曝气器D30个96中煤环保D30cm,Q=6m3h个材质为橡胶5罗茨鼓风机SSR80台4山东章丘Q=3.36m3

30、min,1450rmin,三用一备6轻质稀土瓷砂滤料粒径2-50mmm310中煤环保7消毒液动力泵KQW50/170-3/2台2上海凯泉Q=10.4m3h,H=36m,一用一备8二氧化氯复合消毒剂发生器ZH-300台2中煤环保300gh,附：电源限制柜,KZDF-300/12型号,2台,包括温控、自动循环及原水软化设备9污泥泵50QW15-15-1.5台4上海凯泉Q=15m3h,H=15m,二用二备10滤池反冲洗水泵KQW100/100-5.5/2台1上海凯泉Q=100m3h,H=12.5m11过滤器加压水泵KQW65/170-5.5/2台3上海凯泉Q=21.8m3hH=38m二用一备12无烟

31、煤过滤器反冲洗水泵KQW125/110-11/21上海凯泉Q=143m7h,H=16m13生物活性炭塔反冲洗水泵KQW125/220-5.5/4台1上海凯泉Q=87m3h,H=15m14无烟煤过滤器S1.-1800台2中煤环保D1800mm15生物活性炭塔SHT-2000台2中煤环保D2000mm16加药装置GTF-100O台2中煤环保附：电动机380V功率2.2Kw,1套17污泥脱水机IK-1.DW-600台1中煤环保带宽600mm附：电动机380V总功率1.73Kw.l套,一体化双带立毛纤维压滤机18回用变频系统HB1.3-1240套1中煤环保配变频柜，气压罐6、运行成本分析本污水处理系统

32、设计处理水量为600m7d,其运行成本分析如下:6.1、 电费序号设备名称功率(Kw)数量工作时间耗电（度d）备注1齿耙清污机0.551台6hd3.302污水提升泵1.503台20hd60.00二用一备3罗茨鼓风机5.504台20hd220.00三用一备4消毒液动力泵3.002台6hd18.00一用一备5污泥泵1.504台6hd18.00二用二备6滤池反冲洗水泵5.501台6hd33.007过滤器加压水泵5.503台6hd66.00二用一备8无烟煤过滤器反冲洗水泵11.001台6hd66.009生物活性炭塔反冲洗水泵5.501台6hd33.0010加药装置2.202台6hd26.4011污泥脱

33、水机0.771台6hd4.6212回用变频系统12.001套4hd48.0013合计596.32总装机容量为94.72Kw,依据工业电价0.60元/度来计算E电费=060元/度X596.32度d600m3d=0.596元/m?6.2、 人工费及矿井水处理厂协同管理，无需单独支配人员管理。6.3、 药剂费每吨污水所需药剂费为0.06元/nf6.4、 吨水运行费用综合电费、人工费、药剂费，每吨水运行费用为：0.596+0+0.006=0.602元/d6.5、主要经济技术指标1）总处理水量：Q=600m3d2）实际占地面积：675m23）总装机容量：94.72Kw4）吨水运行费用：0.602元/吨7

34、结论通过以上工艺方案及效益分析计算、论证，中国神华万利煤炭分公司布尔台矿生活污水处理系统的中水回用工程，我们建议采纳此方案比较经济、合理，具有较大的可持续发展空间。处理后出水水质高于国家城市污水再生利用城市杂用水水质（GB/T18920-2019）的回用标准，回用水量可自行调整用量，不受出水水质的限制。对于今后中国神华布尔台矿的环保工程建设和环境爱护工作，从经济效益、环境效益上看都是很可观的。该工程实施以后每年可节约水费和排污费，可达到零排放。随着今后环保管理的加强和水费的不断的提高，此工程的各项效益将会更加明显。8、工程组织措施徐州中煤环保节能设备有限公司对投标设备的设计、制造、指导安装调

35、试，验收等方面实行的相应的技术和管理措施。徐州中煤环保节能设备有限公司对所投标设备进行全程跟踪管理，成立项目部，设项目负责人1名，全权负责投标设备的设计、制造，指导安装、调试、验收及售后服务等一系列工作内容，详细管理方式如下：I政治一性别i龄9、技术服务和联络91、技术）服务人员状况表53设备运输设备安装制造U工作工程验收设计图纸市场调研一E质量监督一袭械技术询问-IE-I1.技术服务114H设计方案材料供应现场协调对外联络3、1990-2019年,合资企业徐州华美建安公司项目施工经理生产平安检查设备防腐设备包装精工车间组装车间,长制造车间单位评价1、遵遵守法律纪，遵守现场的各项规章和制度，遵

36、守电业平安工作规程；2有较强的责任感和事业心，按时到位；3、了解合同设备的设计，熟识其结构，有相同或相近机组的现场工作阅历，能够正确地进行现场指导；4、身体健康，适应现场工作的条件。2007年04月26日9. 2、技术培训作为规模较大的水环保设备制造、安装工程公司，我公司始终在“专心创建、市场立业”的经营理念下，视满意顾客的需求为我们的最终目标,这不仅仅包括向您供应优质的产品和实惠的价格，更重要的是供应良好的技术支持和培训，为此我们供应以下支持：1）在项目运作阶段，我公司为甲方供应完整的各项水处理设备资料和技术询问，全力支持对方的工程进展。2）供应调试运行技术方案等相关技术文件。3）为矿井水、

37、生活污水处理厂免费培训操作人员，直到操作人员娴熟驾驭系统运行步骤。9.2.1培训支配和内容序号培训内容支配天数培训老师构成地点备注职称人数1安装、调试一周工程师2人万利煤炭分公司2主要处理工艺原理及设计一天高级工程师1人万利煤炭分公司3设备交底三天工程师1人万利煤炭分公司注：培训的时间、人数等详细内容由供需双方商定，需方为供方培训人员供应食宿、交通和场地等培训条件。9.3、 设计联络有关设计联络的支配、详细时间、详细地点和内容要求由供方拟定，需方确定。设计联络支配表序号次数内容时间地点人数12次第一次：图纸资料交接、未定设备的确定其次次：最终图纸资料及技术参数的确认第一次合同签订后一周，时间7

38、天其次次在第一次联络会时确定待定6人21次设备验收设备运行前一周待定4人9.4、 应急修理时间支配接到贵方通知后，依据供应消息紧急状况，12小时内供应技术支持,48小时内到达现场修理，以不影响设备运行为目的，修理人员尽快赶到现场服务。9. 5、修理服务及收费标准设备出现故障或运行不畅，如属设备产品本身质量缺陷，且在质保期内，我公司担当修理或更换的相关费用；如属外界因素或人为缘由或非设备产品本身问题，且在质保期内，我公司免费供应技术服务，设备修理或更换产生的其他费用由运用单位负责；在质保期外，因此产生的一切费用皆由运用单位负责。10、施工进度支配及网络图徐州中煤环保节能设备有限公司中国神华能源股

39、份有限公司布尔台采矿工程生活污水处理厂设备选购及安装工程生产、安装进度支配支配：在合同签定后：10工作日内完成施工打算工作；40工作日内完成设备生产工作；50工作日内完成设备安装工作；60工作日内完成全部设备的调试工作;序号内容10日20日30日40日50日60日1施工打算阶段2设备生产阶段3设备安装阶段4调试试运转11、工程质量保证措施H.k为保证产品质量符合本技术协议及有关标准、规范的要求，有关质量标准如下:JB2932-86水处理设备制造技术条件JB/ZQ4000.9-86装配技术条件JB/ZQ4286-86包装技术通用技术条件GB3797-89装有电子器件电控箱技术条件GB472-84

40、低压电器电控箱GB/T4942.2-93低压电器外壳防护等级GB50055-93通用电器设备配电设计规范GB8923-85涂装前钢材表面锈蚀等级和除锈等级GB4979-85防锈包装JB/ZQ4000.1-86产品检验通用技术要求GBJ14-87室外排水设计规范GB8978-96污水综合排放标准JT2019-89港口煤炭作业除尘用水水质标准GB5096-93环境噪声标准GBJ17-88钢结构设计规范GB/ZZ5-86焊接设计规范GB50205-95钢结构工程质量检验评定标准11.2、 对设备、材料进行有重要影响的加工、试验、试运转时通知需方参与，并向需方供应试验或加工鉴定的报告。11.3、 在安

41、装及试运时，指派专业人员在现场进行指导。11.4、 供应的设备及全部附属部件是成熟的、先进的，并具有制造该设备在同类部门6年以上胜利运行和实践阅历，并经IS09001质量认证厂家生产，不运用试验性的设计和产品。11.5、 在正常运行条件下，设备能长时间无故障运行。除易损件外，供应的设备整机运用寿命在30年以上。11.6、 质量保证期为自安装调试合格后24个月。12、施工技术及保证措施总体施工方案一、工程特点本工程为现场施工及安装，施工工序较多，简洁出现质量问题，因此,必需仔细做好施工前的打算工作，实行有效的平安措施和质量措施，合理支配施工工序，细心组织施工，以确保工程质量和工期的顺当进行。二、

42、工程部署和施工方案依据本工程特点，全部工程分四阶段：1、施工前打算阶段，材料的进场和堆放，施工前电源打算。2、主体工程安装阶段。3、油漆防腐、电器及主体工程安装的收尾阶段。4、试运行和调试阶段。三、施工前打算1、熟识安装图纸，组织图纸会审和安装技术交底；2、编制安装图预算和材料支配；3、施工现场清理，并组织有关人员核实是否有进入安装的条件；4、组织人员进场，并建立安装质量、平安责任制度；5、对本工程安装要求要实行质量第一、平安第一的方针，确保污水处理工程工艺目标的实现；四、安装方法本工程施工人员进场后，首先对安装人员进行部署和支配，按工序施工，依据安装图的要求进行，确立安装技术质量负责制度。五
