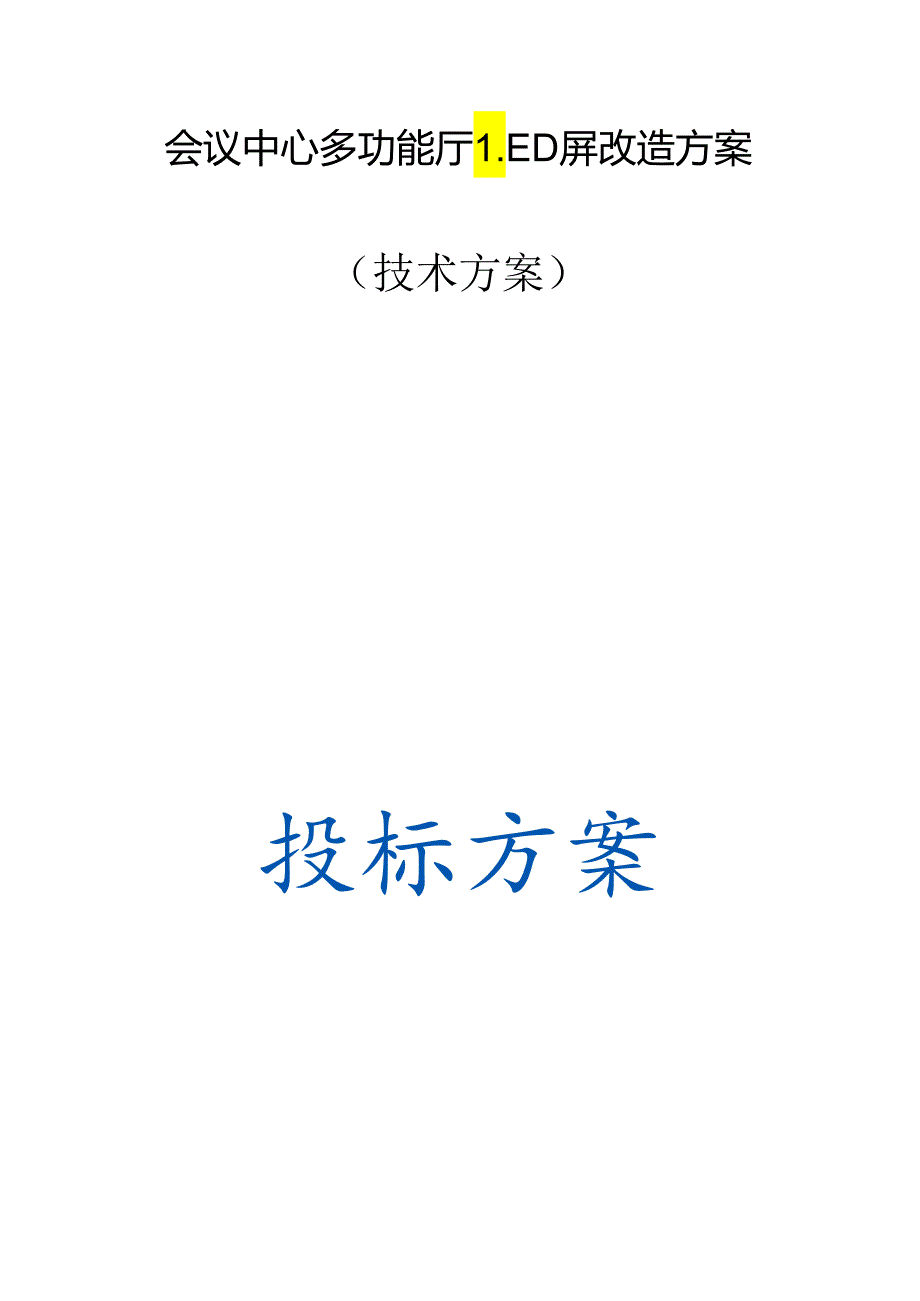

1、会议中心多功能厅1.ED屏改造方案（技术方案）投标方案第一章工程范围71.1. 项目概况71.1.1. 工程范围71.1.2. V划工期71.1.3. 采购人提供的条件71.1.4. 工程量表8第二章主要施工方案1721标与规范.171.1.1. 技术要求192.2. 施工方案202.2.1. 施工协调202.2.2. 施工准备阶段232.2.3. 施工安装阶段242.2.4. 关键部位的施工技术272.2.5. 设备测试302.2.6. 系统联调302.2.7. 试运行312.3. 竣工验收322.3.1. 验收标准322.3.2. 验收范围332.3.3. 验收依据332.3.4. 验收内
2、容332.4. 系统环境要求392.4.1. 供电要求392.4.2. 温湿度要求402.4.3. 灯光要求402.4.4. 7找重要求412.4.5. 防尘要求412.4.6. 接地要求422.4.7. 消防要求432.4.8. 机械冲击和振动要求432.4.9. 设备安装注意事项44第三章保证质量及工期的措施483.1. 质量措施483.1.1. 质h目483.1.2. 技术保证措施503.1.3. 质量管理措施513.2. 缺陷责任期573.2.1. 检查承包人剩余工程计划573.2.2. 检查已完工程583.2.3. 确定缺陷责任及修复费用583.3. 工作考评593.3.1. 项目经
3、理593.3.2. 项目副经理（兼技术主管）593.3.3. 安全员603.3.4. 质检员603.3.5. 材料员613.3.6. 工程资料员岗位职责623.3.7. 设计、预决算、标书制作员633.3.8. 施工现场管理员643.3.9. 质检方式653.3.10. 处罚标准663.4. 施工工期安排683.4.1. 设备折卸阶段683.4.2. 货物搬运阶段683.4.3. 设备安装阶段693.4.4. 试运行及竣工验收693.5. 工期保证713.5.1. 组织合理措施713.5.2. 实施进度管理713.6. 保证进度的措施723.6.1. 总计划723.6.2. 开工准备阶段进度保
4、证措施743.6.3. 施工过程进度控制措施753.6.4. 施工各关键节点进度保证措施793.6.5. 应急工作处理85第四章项目管理机构864.1. 人员配置及组织864.1.1. 组织要点874.1.2. 组织机构体系及措施894.1.3. 项目管理机构及主要作业人员组成表.934.1.4. 劳动力计划表944.2. 工程器械及材料954.2.1. 工程器械一览表95第五章安全目标、安全保证体系及技术组织措施.1015.1. 安全管理体系1015.1.1. 安全管理措施1035.1.2. 安全管理机构1065.2. 项目各级安全责任制1085.2.1. 项目经理安全责任制1085.2.2
5、 项目技术负责人安全作业责任制1095.2.3. 项目工长安全作业责任制1095.2.4. 项目安全员安全作业责任制1105.2.5. 项目机械员安全作业责任制IIl5.2.6. 项目内业人员安全作业责任制Ill5.2.7. 项目材料人员安全作业责任制1125.2.8. 项目作业班组长安全作业责任制.1135.3. 安全教育及交底工作1145.3.1. 安全施工管理1145.3.2. 主要作业工序安全施工措施1155.4. 施工安全技术措施.1185.4.1. 主体结构工程安全施工措施1205.4.2. 装饰工程安全施工措施1215.4.3. 水电安装工程安全施工措施1225.4.4. 现场
6、施工用电安全措施123第六章环境保护1256.1. 环境保护1256.1.1. 生产、生活污水治理措施1256.1.2. 废气、烟尘污染的处理措施1266.1.3. 噪音的治理措施1286.1.4. 生活垃圾的处理措施1296.1.5. 光污染控制1306.1.6. 振动控制1316.2. 文明施工1326.2.1. 文明施工技术措施1326.2.2. 文明施工管理措施1376.2.3. 文明施工组织方案1416.2.4. 文明施工管理职责1426.3. 职业健康卫生保障措施14963.1. 劳动保护措施14963.2. .医疗卫生保护措施150第七章项目风险预测与防范和事故应急预案1537.
7、1. 风险预测与防范1537.1.1. 键立风险控制措施1537.1.2. 风险的防范措施1577.2. 事故应急预案1647.2.1. 应急预案的任务和目标1647.2.2. 应急救援组织机构情况1647.2.3. 应急救援组织机构的职责、分工、组成165第一章工程范围1.1. 项目概况XXXX中心位于XX市XX区未来科技城科技创新园区，301楼会议中心多功能厅1.ED屏至今已运营7年。距离（城市）27公里，交通方便。改造原因：由于301单元会议中心多功能厅两侧1.ED大屏模组，在会议及培训课使用时出现花屏、黑屏、缺色、闪屏不能正常使用。1.ED大屏是定制电子产品，现厂家已无法维修及提供同类
8、型的1.ED板模组，为保证会议及培训课正常使用，需要将两块1.ED屏模组组装成一块1.ED屏，剩余的模组作为配件，需重新定制安装一块新的1.ED大屏。1.1.1. 工程范围专业人员对老旧屏体模组、屏体电源控制系统拆除，老旧屏体配件检测维修安装。安装新的电源控制系统、屏体模组、屏体点亮调试、试运营新屏体使用培训等。1.1.2. 计划工期本项目的工程期限为自本项目合同签订之日开始，至50天内（包含备货期）为止。具体施工时间以采购人通知为准。1.1.3. 采购人提供的条件采购人提供的条件具体如下:(1)本项目相关的文件资料、设备、配件、线材合格证，用户使用手册，培训资料光盘等或厂家提供的相关文件。(
9、2)施工用水、用电、用气：如有需要，采购人提供用水、用电、用气接口，费用由采购人承担。从接口到施工区域之间的线路、采购、施工、运行维护及拆除清理由报价人负责，费用包含在报价中。生产、生活及办公设施：采购人不提供生产、生活及办公设施，由报价人自行解决，其费用已包含在报价中。采购人如提供场地作为施工临时占地，报价人堆放时必须按要求进行堆放整齐。在进行施工时.，必须考虑对周边的房屋、管线(电力、通信、供水、消防等)及设施进行保护，不得损坏，否则由此产生的后果均由报价人承担。1.1.4.工程量表本项目工程量见下表:序号项目名称项目特征描述单位工程量备注1预计拆除P31.ED屏面积(4.8m*2.688
10、m)平米12.90242拆除模组(1.9cm*19.cm)块3501.ED模组3拆除连接线缆视频线电源线网线等批14拆除电源220V转12v电源个595拆除视频接收系统视频接收发送卡等套16智能配电柜安装型号：25KW参数:25KW智能配电台17同步发送卡型号：1.ED控制卡参数：1.自动增益功能2.可智能在线监测个28电源安装200W输出功率5V40A铝壳节能电源电源采用超薄铝壳电源，带三防块609视频接收系统安装型号:D型26参数：1.稳定性高：128级控制器级联，错包率小于块3810-72.逐点校正：支持单反逐点校正功能3.支持在线智能监控功能4.可升级性能高10P31.ED屏（包含20
11、块模组备件）型号：P3全彩参数：1.2121铜支架封装2.驱动IC为FM高刷新3.像素间距：3mm4.每平米IllIIl点5.扫描方式：1/32扫描6.亮度：显示单元亮度21200Nits,亮度支持手动/自动/软件01001无极调节7.峰值功率：600Wm28.阻燃试验：PCB板（主板、模组等）、单元塑料面板料（面罩等）及单元整体采用特殊材质，满足GBT5169.16-2008电工电子产品着火危险块370IO试验v-o级。9.刷新率：，3840HzlO.灰度：16bit,支持1016bit调节11.鬼影及拖尾：消除鬼影和拖尾；1.ED显示屏无鬼影和拖尾现象，符合(SJ/T11141-20121
12、ED显示屏通用规范、SJ/T11281-2007发光二极管(1.ED)显示屏测试方法12.反光率:5%13.可视角度：水平2160,垂直216014 .电路板结构：不少于6层电路板结构15 .失控点/失控率/杂点率：白屏最大亮度下，运行500OH时1/2000000(0.5PPM)Il且无连续失控点，出厂时均为0。16 .图像增强：采用先进的Y校正技术，可通过调整Y曲线提升图像清晰度、对比度、饱和度、色度和流畅度等视觉效果。17 .图像处理功能：具体视频降噪、运动补偿、色彩变换等图像处理功能。18 .亮度均匀性：298%19.发光点中心距偏差：2%20.色度均匀性：士0.001Cx,Cy之内
13、21.屏体色温：8015000K无极可调22.静态对比度：,8000:123.动态对比度：,1000000:124.智能节电：具备智能（黑屏）节电功能，开启智能节电功能比没有开启节能80%以上25 .盐雾试验:1.ED显示屏在35C5%浓度环境下连续96H表面无锈蚀26 .消影功能：正常工作时支持消除毛毛虫（列消影）功能27 .平均无故障时间：2100000小时，故障平均修复时间MTTR不超过2分钟28.抗干扰：运行稳定，不受电源端子传导干扰、不受射频电磁场辐射干扰、不受射频场感应传导干扰。29 .产品需通过防火试验，箱体单元防火等级符合BS476标准C1.ASS2等级,其中1.5分钟火焰传播
14、距离W80mm,10分钟火焰传播距离W450mm。30 .产品需通过光生物安全及蓝光危害试验，显示屏光源能量应符合GB/T20145-2006灯和灯系统的光生物安全性31 .EMC等级:符合国家及行业标准C1.ASSB.32 .抗谐波能力：1.ED显示屏产品抗谐波能力达到B类。产品符合GB/T9254-2008测试标准，1GHZ以下的限值，准峰值限值WM50db;谐波电流、电压变化符合GB17625.1标准。33.UV测试:1.ED显示屏抗紫外UY辐射符合5级标准。11视频处理器安装型号：H805参数：1 .可实现五画面2 .单口输出1920*1200最大支持230万2048*1080可自定义
15、3 .单机带载920万像素4 .输入DVI*IHDM1*1VGA*2CVBS*2,扩张接口EXTI*2RS232串口/网口输出4*DVI环路、监视输出*1可拼接台112配套网型号：超5类参3IS络信号线线缆布线数：超5类1.5m网络连接线813配套电源线线缆布线型号：0.6m参数：3芯2.5平方纯铜电源连接线身5814模组安装、调试面积4.8米*2.688米屏，拼接设备，控制软件。米12.9024第二章主要施工方案2.1. 标准与规范本项目遵守国家、地方及行业现行的(对进口设备、材料而言，则为国际认可的)标准、规范，以及建筑、施工和环保等有关类似容量、范围及性质的规定。同时，也遵守在合同实施期
16、间对以上标准或规范的修改，以及新颁布的标准和规范。具体标准和规范见专用部分，如专用部分未单独列出标准和规范，则按国家、地方及行业相应最高要求实施。本项目在执行上述要求外，还须执行国家能源投资集团有限责任公司和采购人的相关管理要求。本项目所适用标准和规范(包括但不限于，其中没有标注日期的标准，其最新版本适用于本项目)：1.ED显示屏通用规范(SJ/11141-2003)电力设备接地技术规范(SDJ8-98)屏幕外壳防护等级一符合中华人民共和国电子行业标准一SJ/T11281-2003FN2IP32平整度-符合中华人民共和国电子行业标准一SJ/T11281-2003C级.P0.5(mm)像素中心距
17、精度一符合中华人民共和国电子行业标准一SJ/T11281-2003C级.Jx5%水平相对错位一符合中华人民共和国电子行业标准一SJ/T11281-2003C级.Cs5%垂直相对错位一符合中华人民共和国电子行业标准一SJ/T11281-2003C级C5%显示屏接地符合中华人民共和国电子行业标准一SJ/T11141-20031.ED显示屏有保护接地系统，接地电阻不大于4欧姆安全标记符合中华人民共和国电子行业标准一SJ/T11141-20031.ED显示屏接地端子、熔断器、开关、电源处均有标记和警告标志对地漏电流符合中华人民共和国电子行业标准一SJ/T11141-20031.ED显示屏的对地漏电流不
18、超过3.5mA（交流有效值）抗电强度符合中华人民共和国电子行业标准一SJ/T11141-20031.ED显示屏显示模组可承受1500V50HZ（交流有效值)的实验电压Imin不应发生绝缘击穿，或绝缘电阻实验：DC500V测试1.、N,与E，的绝缘电阻210MQ2.1.1. 技术要求1 .1.ED显示屏测试方法(SJ/T11281-2007)2 .信息技术设备(包括电器事务设备)的安全(GB4943-95)2.2. 施工方案2.2.1. 施工协调大屏幕显示系统的施工方案至关重要，是高效保质保量完成工程任务的基础，作为显示系统建设单位，我公司根据业主的细化要求，对原有方案进行深化，为用户做好技术支
19、持，确保项目单位在施工前的准备工作万无一失。由于大屏幕显示系统涉及面广，因此，综合的协调是高质量完成工程的重要因素。我公司将从以下三个方面开展工作，保障工程顺利完成实施。(1)管路、桥架走向协调由于管路、桥架是多方并用，因此不可避免地出现现场实际管路冲突。同时，由于电气、给排水、暖通等专业相应管道影响，所以，为保证弱电信号的良好传输，避免电磁干扰等带来的不利影响，我们必须严格按照国家有关电气的技术规范进行施工。(2)与相关系统技术协调大屏幕系统还涉及到其他系统的交叉关联，因此，涉及到各系统交叉的技术衔接细节部分应置建设单位和监理单位的统一集中领导下进行。(3)与其它专业协调在工作期间，及时建立
20、工作联系制度，通过定期召开工作联络会对相关问题进行协商解决，避免工程冲突带来的不良后果，保障工程顺利实施。工程协调流程框图：大屏幕显示系统拆迁和安装，主要分为前期准备及系统安装两大部分。对于大屏幕显示系统，前期准备工作除了包括相关文件准备及施工协调外还包括了大屏幕底座及维护架的安装。大屏幕支架安装方案如下：大屏幕支架安装前期准备安装地点的确定；安装基准线的确定；安装地面平整度确定；安装环境清洁度确定。大屏幕支架安装步骤在基准位置安装支架并确保位置准确；对已安装的大屏幕支架作单个及整体的位置确认，确保安装位置准确;整体支架位置精度确认；防护及保护措施实施。业主单位配合确认硬件、软件功能及验收测试
21、文件。确认合适的安装位置，并按照设备安装现场的场地要求完成大屏幕显示系统的安装、投运、调试。根据我方的要求提供相关的技术资料和参数.在现场提供必要的工作环境。为硬件设备安装提供安装条件，如电源和接地等。协助和参与将大屏幕投影系统接入用户系统。参加系统的现场验收。负责组织人员现场验收。协调工程施工中有关现场的其它事宜。大屏幕显示系统安装标准物理拼缝：物理拼缝要求均匀、平整，拼缝处应留出缝隙，十字拼缝处应无明显错位，用手触摸应无凹凸感；倾斜度、水平控制：表示整个系统的安装状况，分前后、左右和上下三种情况，分别用铅锤、拉线和水管来测量；底座与地面固定；色彩一致性调整；控制器安装到位，连接正确；软件控
22、制通讯正常，实现预期功能。装饰外观标准大屏幕显示系统的屏幕窗口墙体建设牢靠，墙体结构不会受力大屏幕系统，显示屏幕四周平直不变形。大屏幕安装完成后，对屏幕四周边空隙进行收口（以不漏光为原则），并作必要的修饰。整个装修格调清新、色调偏冷，以简捷明快为好。无论天花采用何种材料装修处理，颜色乳白，或根灰、或浅灰均可，但应哑光着色，表面无强烈反光。墙面饰板色调明快，配以较深的线条，适当部位配以吸音材料，墙面哑光为主。2.2.2. 施工准备阶段施工队伍进入现场之前，我方将召集负责施工指导的技术人员认真阅读施工图，熟悉图纸的内容和要求，把疑难问题整理出来，把图纸中存在的问题等记录下来，在交底和图纸会审时集中
23、解决。图纸会审由我公司牵头、业主方代表等其它单位，我方参加人员为总工程师、项目经理和现场施工技术指导工程师，会审根据工程的性质、图纸内容、施工顺序等有步骤的进行。会审结果形成会议纪要，由参加各方共同签字生效，下发个单位作为施工图的补充技术文件执行。组织项目部进场，熟悉有关施工图纸及相应的施工规范，密切配合其它专业工程的施工进度，按照图纸要求完成各种预留、预埋套管及线管。力求做到以上各项施工工作随其它专业的施工紧密跟进，不能影响其它专业的施工进度。2.2. 3.施工安装阶段在这阶段技术人员、机具、设备、材料也跟着陆续进场，各方面的措施都必须满足施工需要，如技术方面图纸、规范、技术和施工细节交底等
24、根据系统平面管线敷设图，先敷设金属线槽，然后走金属线管，施工严格各种标准与规范进行，做到美观、整齐、稳固，等放完线后再盒上盖板。在规范化管理的基础上采用总体项目并行施工，各系统流水作业，结合场内布线、场外预接线的情况，实施模块化生产方式。现场环境、办公等尽量满足交叉作业施工及流水线作业的需要，以尽量充分利用劳动力资源。根据图纸要求分系统进行，首先在图纸上标明线缆号码，再编写线缆布放表。施工时根据线缆布放表由人工进行，线缆两头做好号码标记，不同系统的线缆用塑料扎带分开。1.ED施IMT防雷、抗震每一个模块箱体串联接地；显示屏信号传输具有防雷专用电路；在钢架上加装闪接器网式避雷装置；要求在不影响
25、承重能力的情况下，采用大裕量，增强抗震能力。系统不意图 采用一根独立于保护的信号地线，供集散控制系统的P1.C和网络设备使用。 配电柜预留有由一台P1.C控制端口。用户可以选配分五步或六步将显示屏幕开通，以抑制开关电源启动时的冲击电流的功能。 可以选配P1.C接收网络控制工作站发来的指令信号，产生各种动作逻辑，并且能够将各主要触点的逻辑状态和故障信息返送回网络系统，以便网络系统实施对供电回路的控制和监测。 配电柜中配备检修时的断路装置和手动开关装置。 配电柜中配备的保护措施包括过流、短路、断路、过压、欠压、温度过高等，也配备相应的故障指示装置。 网络供电保护设备的断电供电时间至少二十分钟。强电
26、配电与控制强电配电图供电方式三相五线制、38OV+1O%,三相平衡配电；电压变化范围为正常值10%,50+5Hz;配电系统及实现功能所有硬件设备必须符合电子专业相关国家、国际标准。配电柜由可编程逻辑控制器控制，电力负载步迸式地投入电网，以减轻屏幕系统对供电网的电流冲击。可编程逻辑控制器实现与计算机通信，启动指令经由操作计算机下达，无须人工开关按钮。同时主要开关的状态信息和故障信息送回到计算机网络，实现网络对电力开关的监视。配电柜中加入过流、短路、断路、过压、欠压、温度等保护装置，同时也加上必备的指示装置，方便故障的检修工作。保护地线对大地的电阻小于2欧姆，要求采用三相五线制供电。另外需要使用一
27、个独立于保护地的信号地，供网络系统和集散控制系统使用。电网防雷依靠屏体、线路防雷和配电系统解决。2.2.4.关键部位的施工技术1）大屏幕基准位置的确定2）大屏幕垂直中心线的定位根据预定的大厅中心线，用线锤定出大屏顶部的中心点，然后用锤线标定垂直中心点，并以此垂直中心线在两边等距离各划分出两个大屏幕前沿垂直基准点。大屏幕每一层的安装必须有“卜”字线确定基准面。每一个D1.P显示单元的安装完后须用水平尺复核，每一层安装完成后须用水平管复核大屏两端的水平基准，确保每层大屏的垂直和水平度保持一致。3）大屏幕立面平整度的定位用一根水平基准线贴紧大屏幕周围的装修基准面并在大屏幕的水平两端固定，使屏幕的表面
28、紧贴水平基准面，同时也保持屏幕与垂直线重合，这样就确保了大屏幕安装完成后不会发生前倾后仰、左右高低不平等现象。4）大屏幕底座的安装先把底座依次排井，调整可调整底盘高度，使底座高度保持在800mm。用连接螺栓把底座连接成整体，并对其进行调整，使其在同一水平面。5）大屏幕投影单元的安装大屏幕显示单元安装次序及安装方法先放置最下行中间两屏，调整垂直度及水平度，确认无误后，再从两边沿基架圆弧安装相邻单元，各单元左右联接，在每个投影单元安装时均与水平基准进行反复比较，确保整体水平。相邻显示单元的定义是根据投影机的地址来定，如6）显示单元的精确定位根据上、下中心点的垂直线及左、右的水平连接线所构成的立面，
29、确定了最下行中间两屏的位置，调整四个可调整底盘的高度，并使两屏的拼接线与垂直线重合，由此确定了显示单元的中心线。在每个显示单元安装时均与水平基准进行反复比较，确保整体水平。使用器械：8寸活动扳手或者1719开口扳手；线锤；水平尺；5mm内六角扳手。7）屏幕的安装工艺先安装最下行中间屏的屏幕，再从中心向两边分开依次安装屏幕，次序如箱体安装次序。工艺流程：挂接屏幕，由4人搬屏，1人指挥，1人在箱内待拧螺栓固定。使用水平仪和铅垂线测量屏两端，确保水平和垂直。所有屏幕安装人员必须戴白棉纱薄手套。使用器械：4mm、5mm内六角扳手：圈尺；8寸活动扳手或者1719开口扳手；十字起子；水平仪；铅垂线。紧固件
30、M5x55内六角螺钉；M5xl2内六角螺钉；M6x50内六角螺钉；M4x8圆头螺钉。8）大屏幕系统电气连接线缆是信号传输的中间环节，是信号质量的保证。在现代办公场所中，一个房间往往有很多种传输电缆，有高频的，有低频的，有强电的，有弱电的，因此在线缆铺设过程中，必须保证：相互间有干扰的传输电缆保持适当的距离，强弱电走向不平行，不捆扎在一起，同时尽量采用带屏蔽的线缆，以免受干扰；线缆的捆扎要规范，需符合线缆的性能要求；每根线缆必须作明显的标识、编号，以便日后检查。大屏幕系统的电源分配投影机供电为一列屏为一组，每组为独立空气开关控制。2.2.5. 设备测试线路连接、调试：包括通讯及电气线路的连接、
31、通电测试、控制测试。属于单机单点测试。对每一设备在安装连接后做加电检查，确保设备正常运行，有关参数符合要求。通信及电气线路的连接：应注意各连接点应连接牢固，需现场焊接的插头应防止虚焊。通电测试：通电测试前应用万用表对每个点的强、弱电进行测量，确认没有短路点后方可通电；测试期间若发现问题应及时排除，确保每个点质量达标，并认真做好详细的记录。2.2.6. 系统联调我方将安排资深软件工程师专门负责调试工作，其实施步骤为：系统软件和硬件在进场前调试，控制设备安装前单体调试，安装完毕后各分系统调试，整个系统联调、试运行。系统的调试的过程是：首先完成各系统的单项调试，系统的调试按相应施工验收规范执行。这段
32、时间主要考核系统运行的可靠性，并根据系统文件的要求，确认系统在功能方面的完备性。通过由值班人员填写“系统试运行日登记表”的方式来记录系统在试运行期间的工作情况。对试运行期间出现的各种细节问题高度重视、及时与相关人员联系，将问题尽快、尽早解决，为一次验收达标创造条件。在设备全部安装完备后，对系统进行统一调试，并由专门的技术人员进行软件的编写，以达到最初的要求。系统功能分页调试：按照系统功能，进行拼接控制系统功能调试和本系统独立调试：分别就不同功能进行测试（包括接口功能测试）。2.2.7. 试运行在设备全部安装完备后，对系统进行统一调试，并由专门的技术人员进行软件的编写，以达到最初的要求。在试运行
33、开始前，整个主控系统应完全调试开通，并保持最佳状态。我公司负责试运行的系统看护任务。试运行期间的运行方式为分时段开启，专人负责。试运行和正常工作运行相似，由用户组织管理实施，我方保证本系统正常运转。2.2.8. 3.竣工验收试运行后即可进行最终验收。验收由用户和我方共同参加，在最终验收过程中用户可根据工程实施遗留问题、解决的方案，文档的完整性、一致性、可用性、实用性等进行验收，如果验收通过则由用户签署最终验收报告。2.3.1. 验收标准对项目进行阶段验收或终验时，需按如下步躲验收：（一）登记造册。对项目中所涉及的所有硬件、软件及项目文档逐一登记造册。（二）对照检查,对照检查项目各项建设内容是否
34、与合同条款及系统需求规格相一致。（三）操作检查。1、操作硬件设备，验证是否与硬件提供的技术性能相一致；2、运行软件系统，操作处理业务，检查是否与合同规定的功能一致；3、对项目文档进行包括内容针对性、内容充分性、内容一致性、文字明确性、图表详实性等方面检查。4、项目的验收以国家标准、行业标准或国际惯例等为标准。2.3.2. 验收范围本次验收将针对本项目系统进行验收。2.3.3. 验收依据(D系统公开招标文件；(2)系统软件开发与实施项目合同书；(3)信息系统需求规格说明书；(4)总体方案。2.3.4. 验收内容4.1文档审查检验系统建设文档是否齐全、完整、规范。4.2功能模块审查审查各子系统功能
35、模块是否按照规划完成。4.2性能审查审查压力测试报告。4.3用户可用性审查审杳单位及有关业务部门准备的用户使用报告。5、验收小组及职责由业主、监理方、总集成方以及承建方项目负贵人组成。验收小组组长：验收小组副组长：验收小组成员：验收小组职责：(1)按照验收流程组织验收会议，协调相关业务部门，确保验收工作按计划开展。(2)对验收申请和项目文档进行审杳，并对照合同审核是否已经完成所有建设任务。(3)签收审查通过的项目文档。(4)签收项目验收备忘录，确保遗留问题写入备忘录，并由承建方在项目验收后一定期限内完成。验收小组成员分工：(1)用户确认报告签字。(2)系统功能确认：对照需求分析报告，检查系统各
36、子系统功能是否可用。(3)系统文档确认：根据验收文档提交清单，检查各项文档是否提交，负货测试清单、反馈单、质量保障计划、系统安装说明、数据字典、概要、详细，负货集成测试方案、集成测试报告、压力测试报告、试运行报告、用户手册。(4)系统性能确认：1)总体性能要求：a)最大批处理业务应严格控制在30分钟以内；b)日常单个批处理应用不超过五分钟。2)联机事务处理性能要求：a)的信息发布和信息更新的响应时间3秒；b)网络响应时间3秒；C)I常报表生成时间不超过10分钟。验收工作流程组建验收小组组成验收小组，按计划开展验收的组织工作。提交验收申请和验收资料承建方以书面形式向监理提交验收报审表。同时按照合
37、同要求提交技术文档。审核文档资料监理代表验收小组对验收报审表以及相关文档进行审核。对存在问题或疑问的内容，由监理方开具监理通知单，要求承建方整改后重新报审。审核通过后，监理方协助业主方组织工程正式验收。验收评审会准备验收小组开展具体的会议组织工作，包括：(1)确定会议规模、时间、地点、人员(2)确定会议议程(3)发出会议邀请(4)承建方准备项目建设汇报材料C文字材料和ppt讲稿)(5)业主业务部门准备用户使用报告(6)监理方准备监理验收意见和项目验收意见书(草稿)组建专家评审组(1)由建设方、承建方和监理方共同推荐专家评审组名单。(2)向专家发出评审邀请，并将项目建设材料送交评审成员。(3)由
38、评审组长准备专家评审意见(草稿)召开验收评审会(1)业主单位领导致辞(2)承建方介绍项目建设情况(3)承建方提交验收申请书(3)用户发表使用意见(4)专家现场提问(5)承建方解答专家提问(6)承建方离席专家讨论评审意见(7)专家宜布评审意见(8)监理方发表监理验收意见(9)领导对验收评审会进行总结(10)会后业主方、监理方、总集成方、承建方签署项目一期验收意见表。文档移交对通过验收评审并签署项目验收报告的项目，即视为验收合格。验收评审会周后，完成文档移交，业主方、监理方、承建方负责人签署文档移交清单。对未通过评审的项目，监理根据专家评审意见发出整改通知，承建方进行整改，并重新进行预验收和验收评
39、审。验收计划阶段任务序号任务名称参加人开始时间结束时间提交结果备注1审核文档监理单位出具审核意见2提交验收申请承建方文档审核交接3组建验收小组业主方、监理单位、中科同和确定小组名单4验收小组工作会议验收小组成员预定场地，确定参会人员，职责分工、验收计划、用户使用报告书和专家组成员天5组织验收验收小组成员按照验收计划组织验收6天6收审验评会验收小组、评审小组、各单位形成验收意见，签署验收报告天验收收尾7文档移交业主方、监理单位、承建单位签署文档交接单1天2.4. 系统环境要求为了保证大屏幕施工能够顺利进行，为大屏幕显示系统营造良好的使用环境，使大屏幕的显示达到最佳效果和使用寿命得以保证，现对大屏
40、幕系统环境相关要点进行说明。2.5. 1.供电要求大屏幕显示系统要求稳定的单相220VUPS电源。每个显示单元额定功率350W;处理器额定功率1500W。本系统要求的总功耗约4300W。建议配置电源总功率为6000W。大屏幕显示系统的配电柜分配大屏幕3个1OA控制开关，和分配机柜1个IoA控制开关，所有用电开关采用优质的电工产品。维修通道内或底架下面按设备用电数量提供相应的电源插座2个，每个插座最多只供四台投影机的供电。机柜旁边设有4个220V电源插孔和2个网口。UPS供电系统应与普通用电系统严格分开。对使用有特殊要求的地方UPS电源应采用双机备份及不少于30分钟的后备时间，计算机插库用电线路
41、零线对地线电压不能大于I伏。普通维修插座及照明用电线路应设有漏电保护开关。所有的电气材料均应有消防部门认可的生产证书，所有电线电缆均应为阻燃或难阻燃电缆。所有配电线路的电线电缆应有金属线槽或线管保护，并作良好接地，接地电阻小于4Q。其中每个电源插座的最大电流值不应小于1OA,2.4.2. 温湿度要求大屏幕维修通道内有良好的空调环境，使大屏幕维修通道内的温度与投影幕前面的温度一致，温差不能大于3。大屏幕的理想工作环境温度为22C4C,理想相对湿度30%至70%无冷凝，不可产生较大温差、湿差突变，要保证温度、湿度的变化有缓慢过程。2.4.3. 灯光要求屏幕前面四米内为暗区，一定不能安装口光灯管。建
42、议安装内藏式筒灯带平行于屏幕排列，要单独可控开与关。灯光不能直接照射到屏幕上。整个大厅的灯按平行;屏幕方向分组进行控制，不要选用较强光的光源，灯光的布置原则是：使工作区有足够灯光强度，但对屏幕又不会产生明显的影响。大厅两侧可能射入的光线（如窗户），应有必要的遮挡（如窗帘等）。（太阳光对图像效果影响最大）。维修通道与地面要求大屏幕的背后应有不少于80Omm以上的维修通道，设置可独立控制灯光空调。大屏幕与维修通道的地面最好能涂地面防尘漆，上铺防静电地板，能有效防止地面灰尘和静电对投影光学设备的影响。保证大屏幕安装地面的平整度，地面不平整度不大于3亳米。如果大屏幕显示系统维修通道后面的墙是玻璃墙或侧
43、面有玻璃窗体的，请用加厚型遮光布做窗帘，用于遮光、隔热，避免阳光的直射。2.4.4. 承重要求单个显示单元重量为104kg;底座重量：28kg（当底座高度每增减100mm时，底座重量相应加减1.5kg）。根据大屏幕显示系统设备的总重量，楼层承重要求为250-300kg112,如不能满足要求，必须请专业公司对楼层承重进行加固处理。2.4.5. 防尘要求大屏幕显示系统在安装调试和使用期间，确保工作区内保持现场环境干净无灰尘，灰尘浓度参照普通办公室的灰尘环境条件。墙壁和顶棚表面应平整，减少积灰面，并应避免眩光。如为抹灰时应符合高级抹灰的要求。应铺设活动地板。活动地板应符合现行国家标准GB6650-8
44、6计算机机房活动地板技术要求的要求。敷设高度应按实际需要确定，宜为150mm以下。活动地板下的地面和四壁装饰，可采用水泥砂浆抹灰。地面材料应平整、耐磨。当活动地板下的空间为静压箱时，四壁及地面均应选用不起尘、不易积灰、易了清洁的饰面材料。吊顶宜选用不起尘的吸声材料，如吊顶以上及作为敷设管线用时，其四壁应抹灰，楼板底面应清理干净；当吊顶以上空间为静压箱时，则顶部和四壁均应抹灰，并刷不易脱落的涂料，其管道的饰面，亦应选用不起尘的材料。维护通道内基本工作间的内门、观察窗、管线穿墙等的接缝处，均应采取密封措施。大屏幕系统维护通道必须无灰尘。2.4.6. 接地要求各个信息点、布防点的出线盒和管路系统内的分线盒，与线管的连接应加入有效的接地连接导线，并接入大厦弱电系统的接地电极。为防止电磁干扰，弱电线缆管路与强电线缆管路平行走向之间距离应相距20Cm以上，即5KVA应大于610
