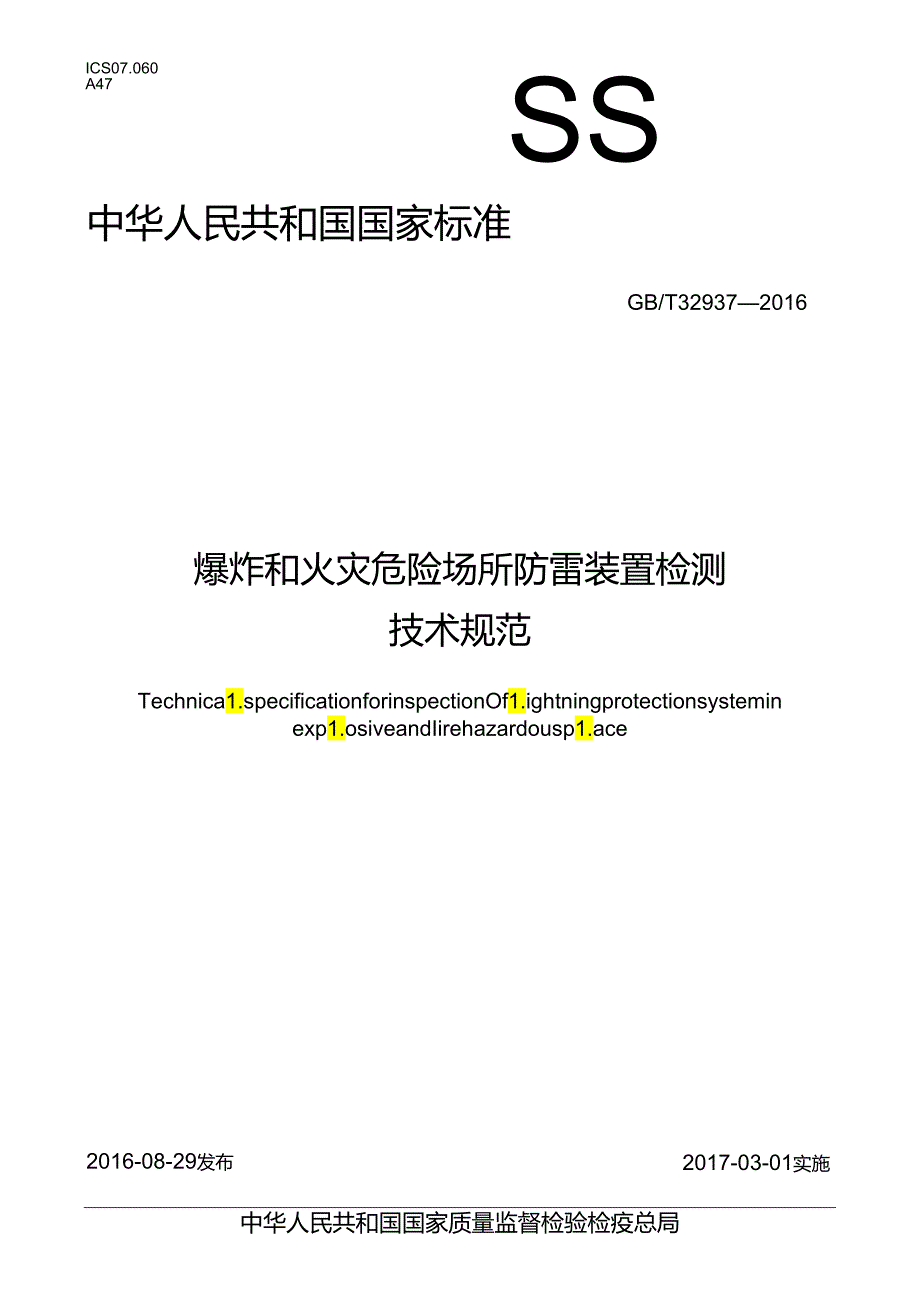

1、ICS07.060A47SS中华人民共和国国家标准GB/T329372016爆炸和火灾危险场所防雷装置检测技术规范Technica1.specificationforinspectionOf1.ightningprotectionsysteminexp1.osiveandIirehazardousp1.ace2017-03-01实施2016-08-29发布中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会目次前言m12规范性引用文件13彳口14一般规定34.1防雷分类344551检测方法5S2桧测周明56662引下战66665电涌保护器(SPD)7Ata767试用俏的要求9附录A(

2、规范性附录)中炸性气体和可燃性粉尘场所分区1011附录B(规范性附录)防雷区的划分-1附录C(资料性附录)现场调直表格式样13附录D(资料性附录)原始记录表格式样14附录E(规范住附录)防备装置技术要求19附录F(资科性附录)接地电阻佰的测量方法23酎录G(规范性附录)生产场所和储运场所分类25附录H(资料性附录)冲击接地电明与工频接地电阻的换算26(MMMMBNMMMMMMNaMMMaMMSM(*(*28A.A.-A.刖百本标准按照GB/T1.1-2009给出的规则起墓.本标准由中国气象周提出并归口.本标准起草单位:湖北省防雷中心、武汉市防雷中心、中建三局第二建设工程有限责任公司、湖北汉盟石

3、油安全技术咨询有限去任公司.本标准主要起草人:王学良.刘学右、李辉进.马洪才、朱传林.史雅峥.黄晨光、黄克轮、刘业炳、段振中、装以军.汪金宏.叶志明.SJfiB,爆炸和火灾危险场所防雷装置检测技术规范1范因本标准给出了患炸和火灾危睑场所防雷装置检测的一般规定、检源方法及周期、检源内容及技术要求.)标准适用于爆炸和火灾危睑场所防雷装置的检测.2规范性引用文件下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件,仅注日期的版本适用于本文件.凡是不注日期的引用文件,尺最新版本(包括所有的修改中)适用于本文件.GB12476.3-2007可燃性粉尘环境用电气设备第3部分:存在或可锢存在可燃性粉尖

4、的场所分类GB50057-2010建茶物防雷设计规范GBS0058-2014堪炸和火灾危睑环境电力装逅设计规超GB506012010浇筑物防备工程施工与质量验收规范SH3097-2000石油化工静电接地设计规范3术语和定义GB50057-2010.SH30972000界定的以及下列术语和定义适用于本文件.为了便于使用,以下重亚列出了GB500572010.SH30972000中的某些术语和定义.3.1爆炸和火灾危险场所exp1.。SrVeandfirehazardousp1.ace凡用于生产、加工、储存和运输冷炸品、压缩气体、液化气体、易窟液困口易燃固体等物质的场所.3.2防由装置Iightn

5、ingprotectionsystem;1.PS用于减少闪击击于建(构)筑物上或建(构)筑物附近造成的物质性损害和人身伤亡,由外部防雷装置和内部防雷装置组成.GBSoOS72010,定义2.0.53.3外部防需装置externa1.1.ightningprotectionsystem由接闪器.引下段和接地装置组成.G8500572010,定义2.0.63.4内部防雷装置interna1.1.ightningprotectionsystem由防雷等电位连接和与外部防密装置的间隔年Sj组成.GB500572010,定义2.0.73.5接闪器air-terminationsystem由拦裁闪击的接闪

6、杆、接闪带、接闪线,接闪网以及金属屋面、金属构件等组成.G8500572010,定义2.0.83.6引下线down-conductorsystem用于将雷电流从接闪器传导至接地装置的导体.(GB500572010,定义2.0.93.7接地装置earth-terminationsystem接他体和接地战的忌合,用于传导雷电流和静电并将其流散入大地.3.8直击雷direct1.ight11ingf1.ash闪电直接击于建(构)筑物.其他物体、大地或外部防霍装置上,产生电效应、热效应和机械力者.G8500572010,定义2.0.133.9闪电静电感应1.ightninge1.ectrostatic

7、indrtion由于国云的作用,使附近导体上感应出与雷云符号相反的电荷,密云主放电时,先导通道中的电荷迅速中和,在导体上的思应电荷得到浮放,如没有就近泄入地中就会产生很高的电位.G8S00572010,定义2.0.143.10闪电电IS感应1.ightninge1.ectromagneticindrtion由于雷电流迅速变化在其周围空间产生境变的强电磁场,使附近导体上感应出很高的电动势.(GB500572010,2.0.153.11闪电感应Iightninginduction闪电放电时,在附近导体上产生的闪电静电感应和闪电电感嚓应,它可能使金属郃件之间产生火花放电.G8500572010,定义

8、2.0.163.12闪电电涌IightningSUrge闪电击于防缶装置或战路上以及由闪电峥电感应或雷击电磁脉冲引发,表现为过电压、过电流的飒态波.G8500572010,定义2.0,173.13授地体earthinge1.ectrode埋入土壤中或混凝土基轴中作散流用的导体.IGB500572010,三A2.0.113.14接i线earthingconductor从引下姣断接卡或换线处至接地体的连接导体;或从接地饶子.等电位连接带至接地体的连接导体.IGB500572010,定义2.0.12)3.15防雷区Iightningprotectionzone;1.PZ划分雷击电密环境的区,一个防雷

9、区的区界面不一定要有实物界面,例如不一定要有堵壁、地板或天花板作为区界面.GBS00572010,定义2.0.24)3.16防Sr等电位连接Iightningequipotentia1.bonding;1.EB将分开的诸金属物体曰接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差.G8500572010,定义2.0,193.17电磁屏蔽e1.ectromagneticshe1.dng用导电材料减少交变电磁场向指定区域穿透的措施.3.18电消保护器Surgeprotectivedevice;SPD用于限制璘态过电压和分泄电涌电流的器杵.它至少含有一个非战性元件.G85005720

10、10,定义2.0,293.19生产场所productionp1.ace凡用于生产和加工爆炸品、压缩气体、液化气体、易患液体和易恻固体等物质的场所.3.20储运场所Storageandtransportationp1.ace凡用于M存和运输电炸品、压缗*体.液化气体、易身液体和易燃固体等物质的场所.4一般规定4.1 防雷分类4.1.1 爆炸和火灾危睑场所应根据其出要性、使用性质、发生雷电密故的可能性和后果,按防缶要求分为三类.4.1.2 1.2在可能发生对地闪击的地区,遇下列情况之一时,应划为第一类场所:一凡制造,使用或贮存火炸药及其制品的危蛤场所,因电火花而引起呼炸.煨轰,会造成巨大破坏和人身

11、伤亡者;一具有。区或20区爆炸危险场所,爆炸性气体和可燃性粉尘场所分区应按照附录A划分;一只有1区或21区煨炸危睑场所,因电火花而引起岸炸,会造成巨大破坏和人身伤亡者.4.1.3 在可能发生对地闪击的地区,遇下列情况之一时,应划为第二类场所:-制造.使用或贮存火炸药及其制品的危府场所,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者;一具有1区或21区埠炸危睑场所,且电火花不易引起呼炸或不致造成巨大破坏和人身伤亡者;一具有2区或22区煨炸危险场所;一有爆炸危险的露天钢质封闭气SJ;一预讨霍击次数大于0.05次/a的火灾危险场所.4.1.4 不属于第一、二类的B炸和火灾危险场所应划分为第三类场

12、所.4.2 防雷区划分防雷区的划分应符合附录B的规定.4.3 检测工作程序与基本要求4.3.1 防苗装置洽测工作,宜按图1给出的程序进行.I&-检一务一QI况I一定修一案一况IIwa分析外定HB图1防雷装置验测工作程序框图4.3.2 现场检测前,应制定检测方案,检测方案宜包含下列内容:一时间安排;一人员及分工;一仪器设备准章;一确定现场谓有内容;一防雷装蕾变化情况;一谪定现场冷测范围及内容;一检测记录与报告.4.3.3 应在非雨天和土埔未冻结时检浏士博电阻率和接地电阻值.现场环境条件应能保证正常检测.4.3.4 现场检测人员不应少于3名,检测工作应避守爆炸和火灾危险场所现场作业的有关安全规定.

13、4.3.5 所使用的测量工具应正常有效,精度应满足检级!项目的要求,并符合填炸和火灾危险场所的使用规定.4.3.6 有关烫料和防雷状况的调查,主要包含下列内容:一防雷分类(应符合4.1的规定);一被整测场所的雷击灾害风睑评估、防国设计、施工档案和国击史等资料;一防有击雷、防雷击电磁脉冲措施;一接闪器、引下线的安装和敷设方式;一防雷装置的接地形式、等电位连接和防闪电峥电感应接他状况等;一低压配电系统的接地形式、SPD的设置及安装工艺状况、笆线布设和屏蔽措施等;一接地装置实际状况.4.3.7 填写现场调电表格,表格式样参见附录C.4.3.8 检测数据应记在专用的原始记录去中,原始记录表格参见附录D

14、原始记录应有检测人员和复核人员怒字.4.3.9 对检测数据应逐项对比.计算,依据第6章的规定给出所检测项目的评价结论,出具检测报告.4.3.10 检测单位应将检测报告连同原始记录一并存档,定期楼测资料应保存两年以上,新理.改建.扩建项目的跟踪检测资料应长期保存.5桧测方法及周期5.1 检测方法5.1.1 登阅资料查阅防雷装置的材质、规格、安装工艺等档案资料.5.1.2 目赛目测防雷袋置的安装工艺.焊接状况、防腐措施和战线政设情况等项目,并记录在现场调直表格及原始记录表格中.5.1.3 语测5.13.1 土壤电阻率的测量用土填电电率测试仪器测量土冢电阻率.5.13.2 2接闪雷高度的测用光学经

15、纬仪或激光测距仪等仪器测量接闪器高度.5.13.3 3材料规格的潴用游标卡尺和涎原仪等仪器测量防备装置的宜径、长度,宽度和厚度等冬效.5.13.4 4连接状况的测用等电位连接电咀洲试仪等仪器,测量接闪器与引下线的电气连接、等电位连接带与接地干线的电气连接及法兰跨接的过渡电阻.5.13.5 接地电阻的测量用接地电阻测试仪等仪器测量防雷装Et的接地电阻.5.13.6 辅助项目的流量程尺.亘尺、iS温度表和万用表等作为场所环境条件的辅助测量工只.5.2检测周期5.2.1 定期检测投入使用的防田装置应每半年检测一次.5.2.2 跟踪检测新建.改建、犷建项目,应板祭建设项目防雷工程施工进度和第6章的规定

16、进行跟踪检冽.6检测内容及技术要求6.1 报闪褥6.1.1 接闪器的材质.规格(包括直枝.截面积.厚度)、焊接工艺.防脱措施.保护范围及其与保护物之间的安全距离应符合表E.1的规定.6.1.2当树木邻近建茶物且不在接闪器保护范围之内时,碉木与建筑物之间的净距不应小于5m.6.1.3 接闪器不应有明显机械损伤、断裂及严密锈馋现彖.6.1.4 接闪器上不应绑扎或悬挂各类电源地路、信号线路.6.1.5 接闪器与每一根引下战的电气连接应符合6.7.3的规定.6.1.6屋面电气设备和金属构件与防雷装置的电气连接应符合67.3的规定.6.1.7防贝)击雷装置与引下线的电气连接应符合6.7.3的规定.6.2

17、引下爱6.2.1 弓F战的设置、材质规格(包括左径、战面积、厚度)、焊接工艺和防腐措施应符合去E.2的规定.6.2.2 引下线不应有机械损伤、断裂及产亚锈蚀现猊.1.1.1 类信号线路、电源线路与引下线之间的水平净距不应小于100Omm,交叉净距不应小于300mm.1.1.4 引下线之间的距离应符合表E.2的规定.1.1.5 测试每根引下线的接地电阻,测量方法参见附录F.设有所接卡的引下线,应每年至少把断接卡断开测试具接地电阻一次.接地电阻值应符合6.7.1的规定.6.3 等电位连接6.3.1 穿过各防雷区交界处的金属管线以及建筑物内的设色、金鹿管道、电缆精架.电桀金双外皮、金冏构架.钢屋架和

18、金属门窗等姣大金属物,与接地笠置或等电位连接带(板)的电气连接应符合6.7.3的规定.6.3.2 接地干战与接地装置的电气连接应符合6.7.3的规定,第一、第二类场所内的连接点不应少于两处.6.3.3 等电位连接装置的材质、规格、连接方式及工艺应符合表E.3的规定.6.3.4 平行敷设的管道、构架和电缆金双外皮等长金双物之间的平行净距小于100mrn时应采用金属战跨接,跨接点的间距不应大于30m;交叉净距小于100mm时,亮交叉处亦应跨接.6.3.5 3.5长金属物的弯头、阀门和法兰盘等连接处的过渡电阻应符合6.7.3的规定,否则连接处应用金属线跨接.对于不少于5根螺栓连接的法兰盘,在非总蚀环

19、境下可不籍接.6.4 电碳屏蔽6.4.1 1当电源和信号然路采用金属管或金属戡梢进行屏蔽时,其屏蔽层宜采取全封闭,两端应接地,电气连接应符合6.7.3的规定.6.4.2 建筑物之间敷设的电缆,具屏蔽层两端与各自建筑物的等电位连接带的电气连接应符合6.7.3的规定.6.4.3 在需要保护的空间内,采用屏蔽电缆时其屏蔽层应至少在两靛,井宜在防雷区交界处做等电位连接,系统要求只在一施做等电位连接时,应采用两层屏蔽或穿钢管敷设,外层屏蔽或钢管应至少在两端,并宜在防雷区交界处做等电位连接.6.4.4 低压电气设智的外露导电郃分、配电或路的PE战和信号线路屏敲外层的电气连接应符合6.7.3的规定.6.5

20、电涌保护器(SPD)6.5.1 SPD的选用应与使用场所要求相适应.SPD的壬要技术参数应符合设计要求.6.5.2 SPD两端连接导域的材质.长度、截面枳和连接状况应符合表E.3的规定.6.5.3 当SPD使用两级(含两级)以上时,SPD之间的线路长度应符合表E.3的规定.6.5.4 检空并记录各锻SPD的安装位置、安装数量.型号、主要性能参数和安装工艺.6.5.5 对SPD进行外观检宣,SPD的表面应平整.光洁、无划鹤和烧灼痕或变形.SPD的标示应完整和满麻.6.5.6 首次测量压敏电阻Um*时,交流SPD的压敏电阻5z值与U的比值不小于1.5,亘流SPD的压敏电阻U)M值与U,的比值不小于

21、1.15.后续测量压敏电阻5小时,除需满足上述要求外,实测值还不应小于首次测量值的90%.6.5.7 目次测量时,单片MoV沟成的SPD,其泄漏电流1却实测值不应超过生产厂标称的I.ffi大俏;如生产厂未声称泄漏电流1.f1.寸,实测值不应大于20yA.多片MoV并联的SPD,其泄混电流I.实测值不应超过生产厂标称的1.最大值;如生产厂未声称泄而电流1.时,实测值不应大于20A乘以MoV网片的数量;不能确定阀片数量时,SPD的实测值不应大于20pA后续测量1.m时,单片MOV和多片MOV构成的SPD,其泄漏电流I.的实3!值不应大于首次测量值的1倍.6.5.8 开关型SPD的绝绿电阻不应小于5

22、0MC.6.6 接地装置6.6.1 嘉本要求6.6.1.1 防闪电静电就应接地线的材质、规格应符合表E.4的规定.6.6.1.2 防立击缶的人工接地体与建筑物出入口或人行道之间的距圄应符合去E.4的规定.6.6.1.3 防缶装置的接地电咀应符合67.IK1.6.7.2的规定.6.6.1.4 生产场所和储运场所的防闪电器电感应接地装置的接地电阻应符合6.7.2或6.7.4的规定.生产场所和储运场所的分类参见附录G.6.6.2 生产场所6.6.2.1 生产场所的工艺装罩(塔、容器、换热器等)、设备等金属外壳的防闪电静电感应接地装置的电气连接应符合6.7.3的规定.防闪电峥电感应接地连接战应采取爆栓

23、连接或焊接.6.6.2.2 直径大于或等于2.5m及容枳大于或等于SOm5的袋IS防闪电静电感应接地点的间距不应大于30m,且接地点不少于两处,接地电阻泊应符合6.7.5的规定.6.6.2.3 有振动性的工艺装置或设备的振动部件防闪电棒电思应接地装置的电气连接应符合6.7.3的规定.6.6.2.4 与他绝缘金属物的法兰、胶管接头和咬群等部件应采用铜芯软姣然踏接引出接地.防闪电静电感应接地电阻值应符合6.7,2和6.7.4的规定.6.6.2.5 在粉体筛分、研磨和混合等其他生产场所的金属导体部件的防闪电除电感应接地装窗的电气连接应符合6.7.3的规定.导体部件与连接线应采取煨栓连接.6.6.3

24、储运场所6.63.1油气储续6.6.3.1.1未使用的懂派内各金同掏件(搅拌器、升超器、仪表省道、金属浮体等)与斑体的电气连接应符合6.7.3的规定.66.3.1.2浮顶1的浮船、HS壁和活动走梯等活动的金属构件与密壁之间的电气连接应符合6.7.3的规定.巡接战应采用就面不小于50mm的铜芯家纹线,巡接点不应少于两处.6.6.3.1.3油(气)罐及雇堂的金属构件以及呼吸阀、量油孔、放空管及安全阀等金属附件与接地装置的电气连接应符合6.7.3的规定.6.63.2气液管道6.6.3,2.1长距离无分支管道及管道在进出工艺装窗区(含生产车间厂房.楮第等)处和分岔处的接地电阻应符合6.7.6的规定.6

25、6.3,2.2距离建货物100E内的省道的接地点的间距不应大于25E,接地电阻应符合6.7.6的规定.1.1.1.1 2.3%道之间的跨接应符合6.3.4的规定.6.63.2.4 管道法兰的等电位连接应符合6.3.5的规定.6.63.2.5 加热伴管的进气口、回水口处与工艺管道的电气连接应符合6.7.3的规定.6.63.2.6 储鼠的风管及外保SS层的金质板保护JS与暖体的连接处应皎口,并利用机械固定的鸳栓与Ht体作电气连接,其电气连接应符合6.7.3的规定.6.63.2.7 3.2.7金周配管中间的非导体管两端的金属管应分别与接地干线相连,或采用截面积不小于6mm?的铜芯软线线的接后接地,其

26、与接地装置的电气连接应符合6.7.3的规定.66.3.2.8非导体管段上的所有金局件的接地装置的电气连接应符合6.7.3的规定.6.63.3油气运输铁路35卸区及汽车装卸区66.3.3.1油气装卸区域内的金属管道.设偌.线路屏蔽管和金属构件等应与接地装置作电气连接,其电气连接应符合6.7.3的规定.6.6.3.32油气装卸区域内铁路钢轨的两端应接地,区域内与区域外钢轨间的电气通路应采取绝缘陶离措施,平行钢轨之间应在每个侧位处进行一次跨按,其静接连接应符合6.7.3的规定.6.6.3.3.3鹤管端口与每个鹤位平台或站台处的接地端子(央)的电气连接应符合6.7.3的规定.66.3.34廨车.槽掰车

27、及储海等装卸场地的接地装置与接地干线的电气连接应符合6.7.3的规定.6.6.34油气运输码头66.3.4.1码头痉船的防闪电输电感应接地电阻应符合6.7.2和6.7.4的规定.6.6.3.4.2码头的金属省道、设备和构架(包括码头引祷,栈桥的金处构件,基础钢筋等)与防闪电静电感应接地袋罩的电气连接应符合6.7.3的规定.6.63.4.3装卸栈台或空船与悌运船舶跨接的接地装置与接地干线的电气连接应符合6.7.3的规定.66.3.5气液充装站6.6.3.5.1气液充装管道与充装设备电缆金属外皮(或电缆金属保沪管)与接地装置的电气连接应符合6.7.3fi三三*6.6,3.5,2气液充装软管(胶管)

28、两端金属构件的跨接应符合6.7.3的规定.6.63.5.3气液充装站的储罐设拖应符合6.6.3.1的规定;水上充袋站应符合6.6,3.4的规定.6.63.6油气泵房(棚)6.6.3.6.1进出泵房(棚)的金属管道.电缆的金属外皮或架空电缆金黑槽,在泵房(棚)外侧应做一处接地,接地袋置应与保护接地装置及防闪电能应接地袋置共用,只接地电坦应符合6.7.2的规定.6.6,36,2家房(棚)内设备(电机.短泵等)的防闪电检电感应接地的电气连接应符合6.7.3的规定.6.6.37 仓慵库房仓储库房的金胤门固、进入库房的金属管道、室内的金属货架及其他金属袋置与接地爰置的电气连接应符合6.7.3的规定.6.

29、6.38 其他储运场所耳他幡运场所的防闪电静电感应接地装置的检测按照设计要求进行.6.7测试阻他的要求1.1.1 1爆炸和火灾危险场所的防直击雷装置,每根引下我的冲击接地电阻不应大于10Q.冲击接地电阻与工频接地电阻的换算卷见附录H.1.1.2 当爆炸和火灾危睑场所防缶接地、防闪电静电感应接地、电气设待的工作接地.保护接地及电子系统的接地等共用接地装解时,其工城接地电阻按各系统要求中的最小值确定.1.1.3 当采取电气连接、等电位连接和跨接连接时,其过渡电阻不应大于0.03.6.74专设的防闪电静电感应装置的接地体,其工炖接地电阻不应大于100.6.7.5露天烟质储廨、泵房(棚)外例的管道接地

30、官径大于或等于2.5m及容积大于或等于5011的装Z1.覆土油地的暧体、S8室的金郎施件、呼吸阀和量油孔等金属附件的冲击接地电阻不应大于10.6.76地上和管沟内敷设的油气管道接地装猿的冲击接地电阻不应大于30.附录A(视苑性附录)爆炸性气体和可燃性粉尘场所分区A. 1爆炸性气体场所分区爆炸性气体场所的分区和代号应符合GB50058的规定.根据爆炸性气体混合物出现的频翳程度和持续时间,按下列规定进行分区:-0区:连续出现或长期出现或痂繁出现以炸性气体混合物的场所;-1区:在正星运行时可能偶然出现爆炸性气体混合物的场所;-2区:在正京运行时不可能出现B炸性气体混合物的场所,或即使出现也仅是短时

31、存在的厚炸性气体混合物的场所.A.2可燃性粉尘场所分区可燃性粉尘场所的分区和代号应符合GB12476.32007的规定.根据可燃性粉尘泯合物出现的频繁程度和持续时间,按下列规定进行分区:一20区:以空气中可期性粉尘云持续地或长期地或频繁地短时存在于爆炸性环境中的场所;一21区:正常运行时,很可能偶然地以空气中可燃性尘云形式存在于爆炸性环境中的场所;一22区:正常运行时,不太可镶以空气中可燃性粉尘云形式存在于爆炸性环境中的场所,如果存在仅是短哲的.Ptt38(规范性附录)防雷区的划分B. 1防雷区的划分应符合下列规定:一本区内的各物体都可锢遭到亘接雷击井导走全部鬲电流,以及本区内的雷击电磁场强度

32、没有衰减时,应用分为1.PZO*区;一本区内的各物体不可能遭到大于所选滚球半径对应的雷电流白接雷击,以及本区内的雷击电磁场强度仍没有衰减时,应划分为1.PZOt区;一本区内的各物体不可能遭到百接雷击,且由于在界面处的分流,流经各导体的电涌电流比1.PZO.区内的更小,以及本区内的雷击电磁场强度可镇衰减,衰减程度取决于屏蔽指地时,应划分为IPZ1.区;一需要进一步减小流入的电涌电流和雷击电磁场强度时,增设的后续防雷区应划分为1.PZ2.1.PZn后续防雷区.2.2 安装梯场屏蔽后续防雷区、安装例两配合好的多蛆电洞保沪器,宜按需要保护的设集的数量、类型和耐压水平及其所要求的磁场环境选择.图B.1.

33、图B.4中M8代表总配电箱,SB代表分配电箱;SA代表插座.注:设符得到良好的防导入电通的倒护,U,远小于U。和I;远小于1。,以及Hz远小于H,.而口射/场的保护.图B.2采用1.PZI的大空间屏蔽和进户处安芸电消保护器的保护ITZO1.PS注设各福到防住路号入电涌的保妒,th小于U,和1.小于h,以及H,小于H防福射磁场的保妒.图B.3采用内部线路屏蔽和在进入1.PZI处安装电涌保护器的保护注-设缶得到防线路导入电薪的保妒V,远小于U0和I,远小于h,但不需防H1幅射JS场的保沪.图B.4仅采用协调配合好的电涌保护器的保护2.3 在两个防备区的界面上宜将所有通过界面的金属物做等电位连接.当

34、然路能承受所发生的电涌电压时,电漏保护鬻可安装在被保护设备处,而找路的金属保护层或屏蔽层面首先于界面处做一次等电位连接.注:IPZOA与IPZo(I区之间无实物界面.附录C(资料性附录)现场调查表格式样表C1.给出了现场谢查表格式样.表C.1现场调壹表格式样编号:时间:年月日天气:受险中位名稀受松单位地址联系人联系电话危检源(物品)场所划分D生产Qfie运建(均观粉高度m(S防雷类别。一类二类。三类防SS击需播摄C有o无接闪1类型ff口用C线。网其他MW三MffiB匚有O无口水平冷闪带口等电位连接匚其他瘙闪器安装方式C明设旧敏OHte接闪器赛度mJS保妒检离度m需受保护的最大半径m引下统根桃饺

35、状况U未U镌速U尸SfiU其他接地形式CA型口B型供电制式uTN-SoTN-C-S口TN-CuTTo1.TSPD防护级散防闪电图应措施oH。无Hft类型口接电C等电位连接。其他昉雷警电位连接口有口无口其他类型3星型U网型U君合邕。其他防闪电电涌侵入措施。有。无。其他类型。管线埋地。电沔保妒n其怙电海保护器(SPD)。有口无0具他美Si。电i?SPD信号SPD11Ktt疥蔽出处O三D无Dfi他奖型C空间屏JB。位疑屏蔽nHte备注调查人:附录D(薇料性附录)除始记录表格式样表D.1表D.4给出了联始记录表格式样.表D.1资料类记录表记录号:共页第页受救单位名称受桧单位电址受也单位联浜人联系电话受

36、楂单位经度受松单位纬度游工单位名称受救场所名称受桧场所电址使用的主姿检测仪园及纲号松流的技木依笈综台价检测人短核人表D.2现场检测示苞图共H冽点平面示意笥阴说明:简图中标有行号的为各检脸点标志.注:根区发斌场所一处一袤.*D.3检委类记录表序号检利项目实利结果1按闪好炎也。杆。带。线二网口金属构件材料期格尺寸播接影式JSffiKS镌地状况W1.PSSffi2引下线敷及方式口明设o6锈蚀状况40m的烟酸之2根平均间距四周均匀或对称而一奖412m,金恒面引下魏18m-24m;二奖418m;三奖425m材料规格独立地团.员的12mm;局飒数面积2100m11,厚度4mmIS敝B1.据10mm;扇婀莪

37、面积80mm2具他材料规格要求按照GB50057-20105.2.1的规定诰酸防RHS艳B5三.涂漆、不锈钢.钢材、埴敷、JOXtffi安全比离独立防雷栽的引下线与裱俣妒物之间的安交距湖应符合GB500572010的4.2.1的笫51的要求,且不应小于3m搭接形式与长度腐钢与席钢:不应少于席密克度的2倍,两个大面不应少于3个愎边焊接愿均与圆的:不应少于回钢直径的6倍,汉而电第愿啊与猛钢:不应少于回钢造桎的6倍,双面电焊R也材料焊接时塔接长度要求按粥GB506012010表4.1.2的规定选取表E.3防儡击畲及雷击电磁脉冲装置的材料规格、安装工艺的技术要求S称技术要求一类场所必筑物高于30m时,从30m起用闲不大于6m沿建筑物四周设水平接闪防叫击的您施带并与引下战相连:30m及以上外墙上的栏杆、门窗等较大金黑粉应与防雷装It连接M-二类场所应符合GB500572010的4.3.9的期定W僚三类场所:应符合GB500572010的4.4.8的规定击初内规格材料32格要求按照GB500572010的表5.2.1的现定诙取S连发次况外I

展开阅读全文
