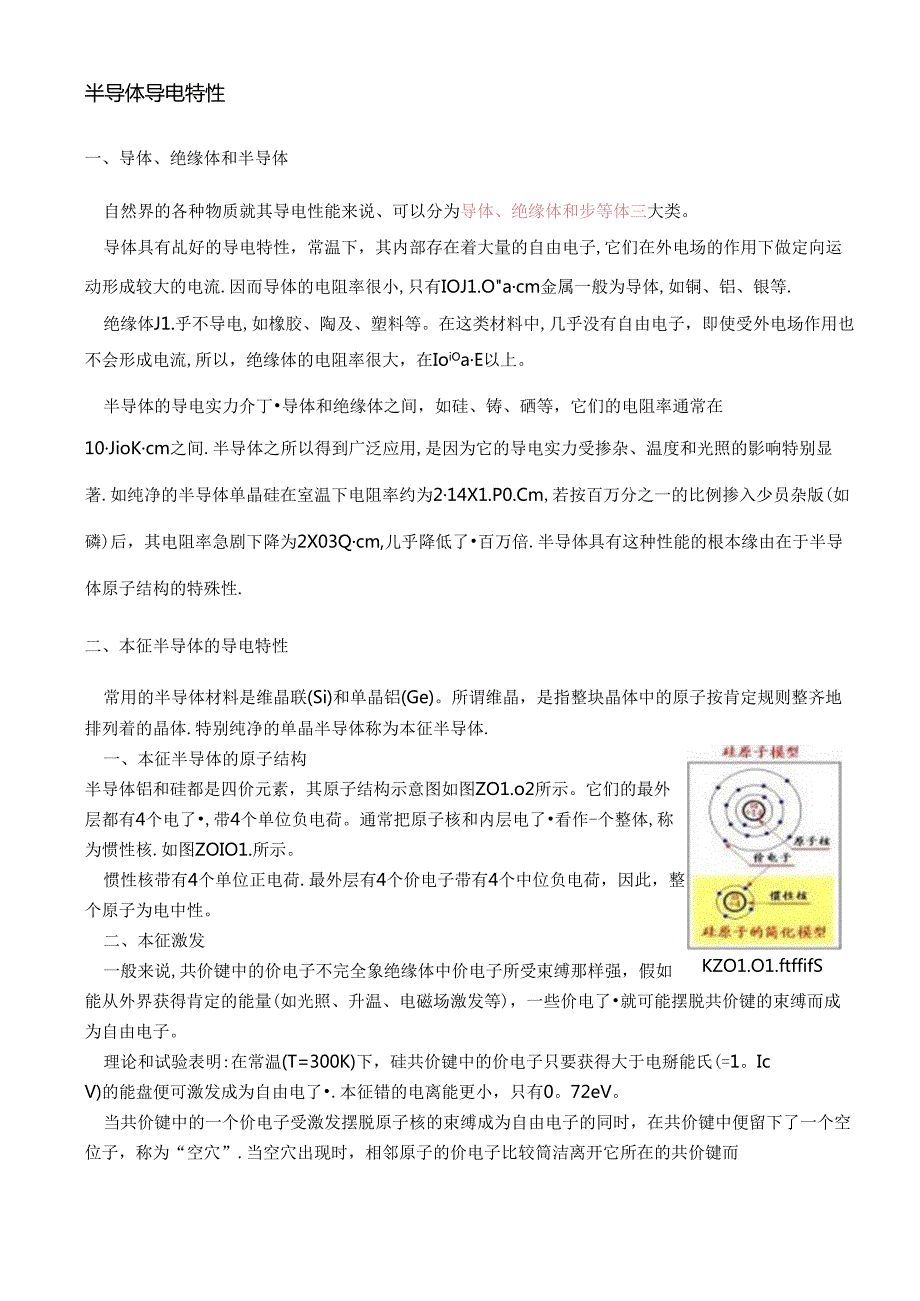

1、半导体导电特性一、导体、绝缘体和半导体自然界的各种物质就其导电性能来说、可以分为导体、绝缘体和步等体三大类。导体具有乩好的导电特性，常温下，其内部存在着大量的自由电子,它们在外电场的作用下做定向运动形成较大的电流.因而导体的电阻率很小,只有IOJ1.Oacm金属一般为导体,如铜、铝、银等.绝缘体J1.乎不导电,如橡胶、陶及、塑料等。在这类材料中,几乎没有自由电子，即使受外电场作用也不会形成电流,所以，绝缘体的电阻率很大，在IoiOaE以上。半导体的导电实力介丁导体和绝缘体之间，如硅、铸、硒等，它们的电阻率通常在10JioKcm之间.半导体之所以得到广泛应用,是因为它的导电实力受掺杂、温度和光照
2、的影响特别显著.如纯净的半导体单晶硅在室温下电阻率约为214X1.P0.Cm,若按百万分之一的比例掺入少员杂版(如磷)后，其电阻率急剧下降为2X03Qcm,儿乎降低了百万倍.半导体具有这种性能的根本缘由在于半导体原子结构的特殊性.二、本征半导体的导电特性常用的半导体材料是维晶联(Si)和单晶铝(Ge)。所谓维晶，是指整块晶体中的原子按肯定规则整齐地排列着的晶体.特别纯净的单晶半导体称为本征半导体.KZO1.O1.ftffifS一、本征半导体的原子结构半导体铝和硅都是四价元素，其原子结构示意图如图ZO1.o2所示。它们的最外层都有4个电了,带4个单位负电荷。通常把原子核和内层电了看作-个整体,称
3、为惯性核.如图ZOIO1.所示。惯性核带有4个单位正电荷.最外层有4个价电子带有4个中位负电荷，因此，整个原子为电中性。二、本征激发一般来说,共价键中的价电子不完全象绝缘体中价电子所受束缚那样强，假如能从外界获得肯定的能量(如光照、升温、电磁场激发等)，一些价电了就可能摆脱共价键的束缚而成为自由电子。理论和试验表明:在常温(T=300K)下，硅共价键中的价电子只要获得大于电掰能氏(=1。IcV)的能盘便可激发成为自由电了.本征错的电离能更小，只有0。72eV。当共价键中的一个价电子受激发摆脱原子核的束缚成为自由电子的同时，在共价键中便留下了一个空位子，称为“空穴”.当空穴出现时，相邻原子的价电

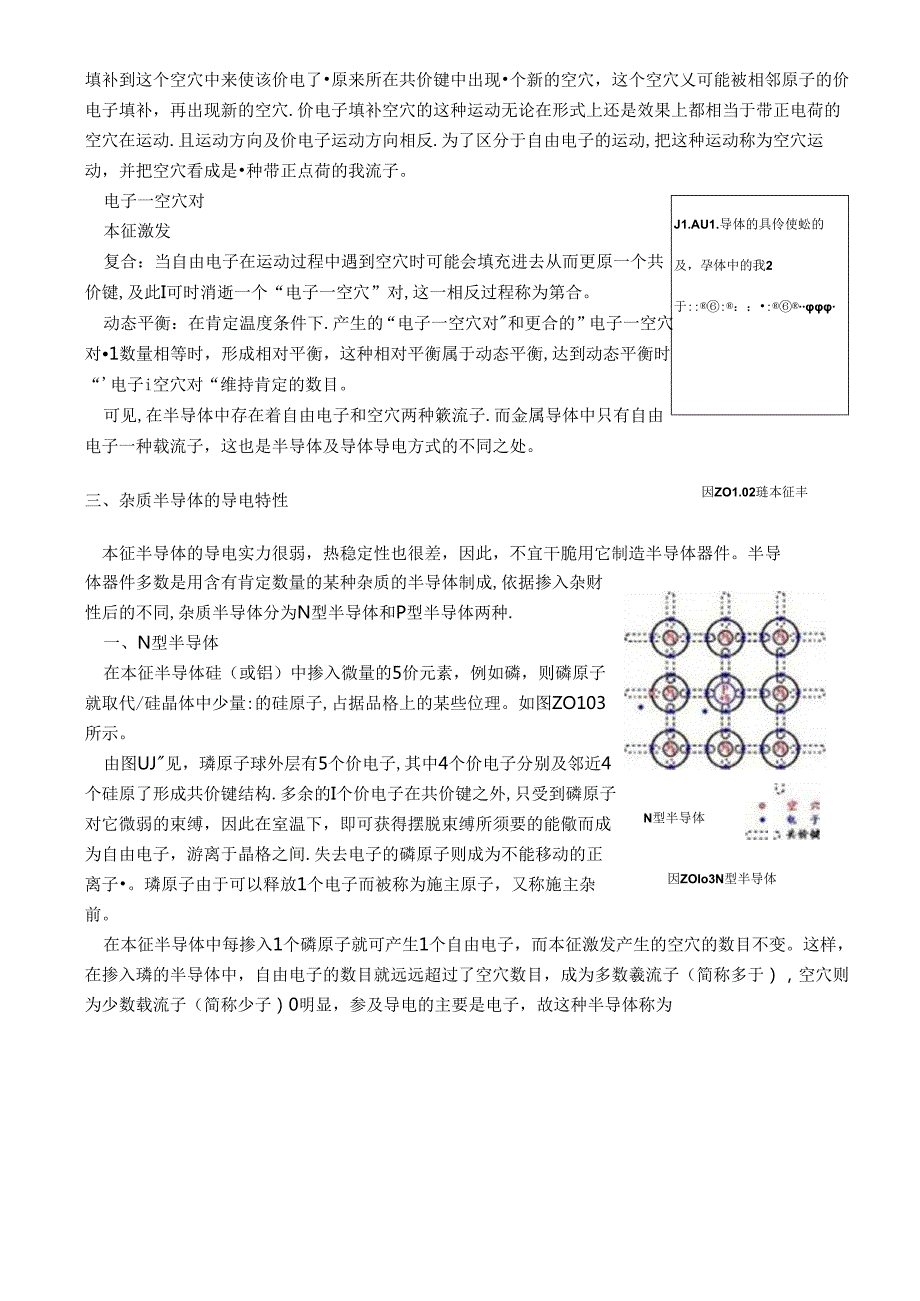

4、子比较筒洁离开它所在的共价键而填补到这个空穴中来使该价电了原来所在共价键中出现个新的空穴，这个空穴乂可能被相邻原子的价电子填补，再出现新的空穴.价电子填补空穴的这种运动无论在形式上还是效果上都相当于带正电荷的空穴在运动.且运动方向及价电子运动方向相反.为了区分于自由电子的运动,把这种运动称为空穴运动，并把空穴看成是种带正点荷的我流子。J1.AU1.导体的具伶使蚣的及，孕体中的我2于:：:电子一空穴对本征激发复合：当自由电子在运动过程中遇到空穴时可能会填充进去从而更原一个共价键,及此I可时消逝一个“电子一空穴”对,这一相反过程称为第合。动态平衡：在肯定温度条件下.产生的“电子一空穴对和更合的”电
5、子一空穴对1数量相等时，形成相对平衡，这种相对平衡属于动态平衡,达到动态平衡时“电子i空穴对“维持肯定的数目。因ZO1.02琏本征丰可见,在半导体中存在着自由电子和空穴两种簌流子.而金属导体中只有自由电子一种载流子，这也是半导体及导体导电方式的不同之处。三、杂质半导体的导电特性本征半导体的导电实力很弱，热稳定性也很差，因此，不宜干脆用它制造半导体器件。半导N型半导体因ZOIo3N型半导体体器件多数是用含有肯定数量的某种杂质的半导体制成,依据掺入杂财性后的不同,杂质半导体分为N型半导体和P型半导体两种.一、N型半导体在本征半导体硅（或铝）中掺入微量的5价元素，例如磷，则磷原子就取代/硅晶体中少量
6、的硅原子,占据品格上的某些位理。如图ZO103所示。由图UJ见，璘原子球外层有5个价电子,其中4个价电子分别及邻近4个硅原了形成共价键结构.多余的I个价电子在共价键之外,只受到磷原子对它微弱的束缚，因此在室温下，即可获得摆脱束缚所须要的能儆而成为自由电子，游离于晶格之间.失去电子的磷原子则成为不能移动的正离子。璘原子由于可以释放1个电子而被称为施主原子，又称施主杂前。在本征半导体中每掺入1个磷原子就可产生1个自由电子，而本征激发产生的空穴的数目不变。这样，在掺入璘的半导体中，自由电子的数目就远远超过了空穴数目，成为多数羲流子（简称多于），空穴则为少数载流子（简称少子）0明显，参及导电的主要是

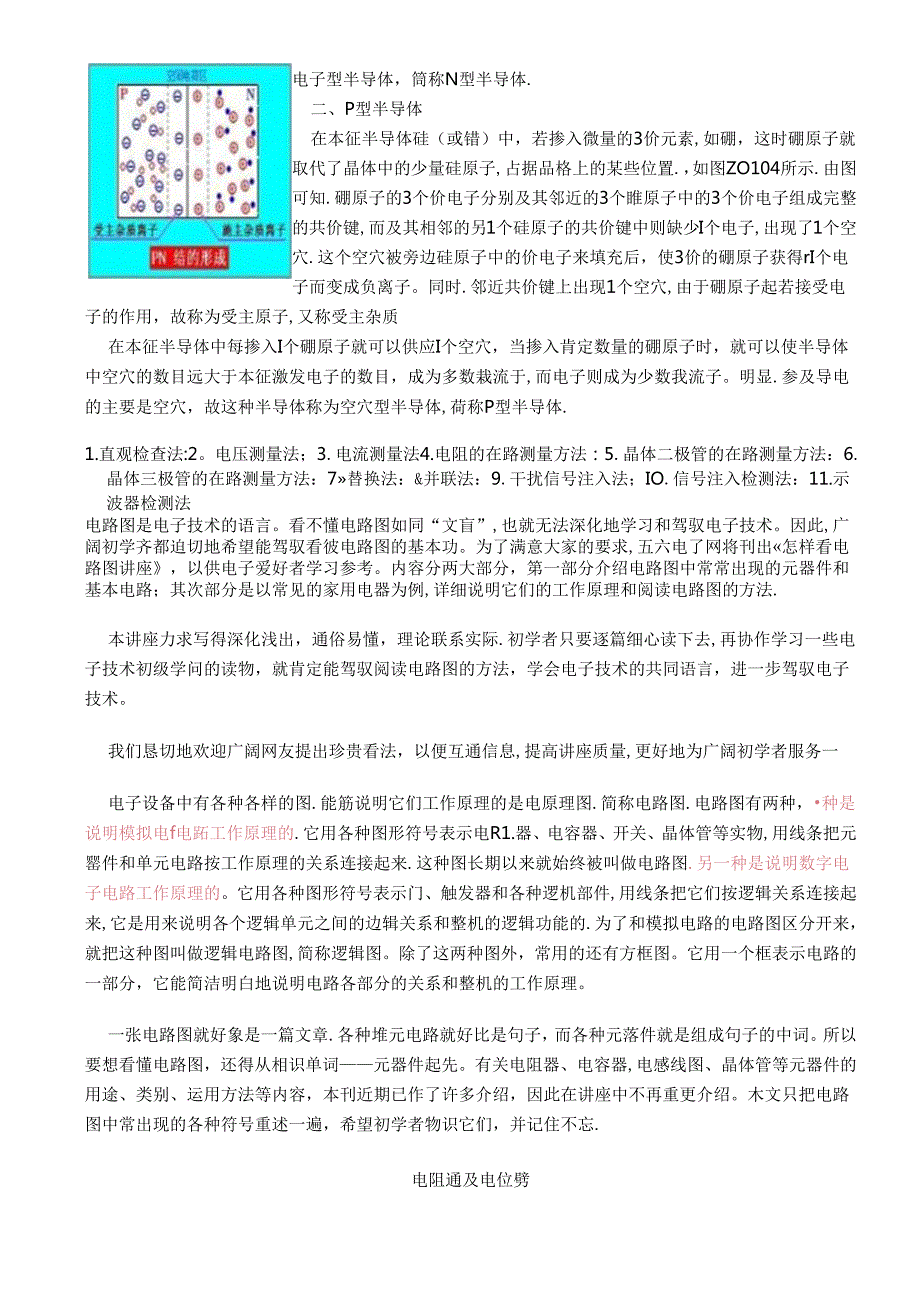

7、电子，故这种半导体称为电子型半导体，筒称N型半导体.二、P型半导体在本征半导体硅（或错）中，若掺入微量的3价元素,如硼，这时硼原子就取代了晶体中的少量硅原子,占据品格上的某些位置.，如图ZO104所示.由图可知.硼原子的3个价电子分别及其邻近的3个睢原子中的3个价电子组成完整的共价键,而及其相邻的另1个硅原子的共价键中则缺少I个电子,出现了1个空穴.这个空穴被旁边硅原子中的价电子来填充后，使3价的硼原子获得rI个电子而变成负离子。同时.邻近共价键上出现1个空穴,由于硼原子起若接受电子的作用，故称为受主原子,又称受主杂质在本征半导体中每掺入I个硼原子就可以供应I个空穴，当掺入肯定数量的硼原子时，
8、就可以使半导体中空穴的数目远大于本征激发电子的数目，成为多数栽流于,而电子则成为少数我流子。明显.参及导电的主要是空穴，故这种半导体称为空穴型半导体,荷称P型半导体.1.直观检查法:2。电压测量法；3.电流测量法4.电阻的在路测量方法：5.晶体二极管的在路测量方法：6.晶体三极管的在路测量方法：7替换法：&并联法：9.干扰信号注入法；IO.信号注入检测法：11.示波器检测法电路图是电子技术的语言。看不懂电路图如同“文盲”,也就无法深化地学习和驾驭电子技术。因此,广阔初学齐都迫切地希望能驾驭看彼电路图的基本功。为了满意大家的要求,五六电了网将刊出怎样看电路图讲座，以供电子爱好者学习参考。内容分两
9、大部分，第一部分介绍电路图中常常出现的元器件和基本电路；其次部分是以常见的家用电器为例,详细说明它们的工作原理和阅读电路图的方法.本讲座力求写得深化浅出，通俗易懂，理论联系实际.初学者只要逐篇细心读下去,再协作学习一些电子技术初级学问的读物，就肯定能驾驭阅读电路图的方法，学会电子技术的共同语言，进一步驾驭电子技术。我们恳切地欢迎广阔网友提出珍贵看法，以便互通信息,提高讲座质量,更好地为广阔初学者服务一电子设备中有各种各样的图.能筋说明它们工作原理的是电原理图.简称电路图.电路图有两种，种是说明模拟电f电跖工作原理的.它用各种图形符号表示电R1.器、电容器、开关、晶体管等实物,用线条把元罂件和单
10、元电路按工作原理的关系连接起来.这种图长期以来就始终被叫做电路图.另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻机部件,用线条把它们按逻辑关系连接起来,它是用来说明各个逻辑单元之间的边辑关系和整机的逻辑功能的.为了和模拟电路的电路图区分开来，就把这种图叫做逻辑电路图,简称逻辑图。除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，它能简洁明白地说明电路各部分的关系和整机的工作原理。一张电路图就好象是一篇文章.各种堆元电路就好比是句子，而各种元落件就是组成句子的中词。所以要想看懂电路图，还得从相识单词元器件起先。有关电阻器、电容器,电感线图、晶体管等元器件的
11、用途、类别、运用方法等内容，本刊近期已作了许多介绍，因此在讲座中不再重更介绍。木文只把电路图中常出现的各种符号重述一遍，希望初学者物识它们，并记住不忘.电阻通及电位劈符号详见图1所示，其中（八）表示一般的网值固定的电阻器，（b）表示半可调或微调电阻器；（C）表示电位器；（d）表示带开关的电位器。电祖器的文字符号是R,电位器是“RP”，即在R的后面再加一个说明它有调整功能的字符“P在某些电路中，对电阻器的功率有肯定要求，可分别用图I中（e）、（f）,（g）、（三）所示符号来表示。还有几种特殊电阻器的符号，第I种是热敬电阻符号,热微电阻器的电阻值是随外界限度而变更的。有的是负温度系数的，用NTC来
12、表示:有的是正温度系数的，用PTC来表示。它的符号见图（i）,用O或t。来表示温度。它的文字符号是“RT第2种是光敏电阻器符号，见图1（j）,有两个斜向的箭头表示光线.它的文字符号是“R1.第3种是压敏电阻器的符号。压收电阻阻值是随电阻器两端所加的电压而变更的.符号见图I（k），用字符U表示电压。它的文字符号是“RV这三种电阻器事实上都是半导体器件,但习惯上我们仍把它们当作电阻器.第4种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用.当温度超过500C时,电阻层快速剥落熔断，把电路切断，能起到爱护电路的作用。它的电阻值很小,目前在彩电中用得许多。它的图形符号见图1（1），文字
13、符号是“RF:电容器的符号详见图2所示，其中（八）表示容量固定的电容器，Ib）表示仃极性电容器，例如各种电解电容器.（c）表示容量可调的可变电容器。（d）表示微调电容器，（e）表示个双连可变电容器电容器的文字符号是C.电感器及受压号的符号电感线圈在电路图中的图形符号见图3.其中（八）是电感线圈的一般符号,(b)是带磁芯或铁芯的战例.(c)是铁芯有间隙的线圈，(d)是带可调磁芯的可调电感.(c)是有多个抽头的电感线圈。电感线圈的文字符号是1.工变压器的图形符号见图4。其中(a是空芯变压器,(b)是滋芯或铁芯变压器,(C)是绕组间有屏蔽层的铁芯变压器，(d)是次级有中心抽头的变压器，(C)是橘合可
14、变的变压器,(f)是自耦变乐器，(g)是带可调磁芯的变压器，（三）中的小网点是变压器极性的标记。口匚ZJI匚E1.()CMM(4)cZt口匚M(1(0C；送话叁、拾音辑和录放者磁头的符号送话器的符号见图5（八）(b)(c).其中（八）为一般送话器的图形符号，(b)是电容式送话器，(C)是压电晶体式送话器的图形符号.送话器的文字符号是“BMBMBMBM:C1.a1.电（八）b)(e)BHB2(eBEB1.口向av拾音器俗称电唱头.图5(d)是立体声唱头的图形符号，它的文字符号是“B”.图5(e)是单声道录放音磁头的图形符号。假如是双声道立体声的，就在符号上加一个“2”字，见图(f)扬声器、耳机的
15、符号扬声器、耳机都是把电信号转换成声音的换能元件.耳机的符号见图5(g)。它的文字符号是“BE”。扬声器的符号见图5（三），它的文字符号是“B1.接线元件的符号电子电路中常常须要进行电路的接通、断开或转换，这时就要运用接线元件.接线元件有两大类：-类是开关：另一类是接插件。(1)开关的符号在机电式开关中至少有一个动触点和一个静触点。当我们用手扳动、推动或是旋转开关的机构,就可以使动触点和静触点接通或者断开,达到接通或断开电路的目的，动触点和静触点的组合一般有3种：动合(常开)触点，符号见图6（八）：动断(常闭)触点,符号是图6(b)；动换(转换)触点,符号见图6(c).一个最简洁的开关只有一组
16、触点，而困难的开关就有好几组触点。(/常开立点下索比触点(C)j转换Ii点开关在电路图中的图形符号见图7。其中（八）表示一般手动开关;（b）表示按钮开关,带一个动断触点：（C）表示推拉式开关，带一组转换触点：图中把扳键画在触点下方表示推拉的动作；（d）表示旋转式开关，带3极同时动合的触点；（c）表示推拉式1x6波段开关；（1）表示旋转式16波段开关的符号。开美的文字符号用S”,对限制开关、波段开关可以用“SA”,对按钮式开关可以用“SB（2）接插件的符号接插件的图形符号见图8.其中（八）表示个插头和一个插座,（有两种表示方式）左边表示插座，右边表示插头。（b）表示一个已经插入插座的插头.（C）
17、表示一个2极插头座，也称为2芯插头座。（d）表示一个3极插头座，也就是常用的3芯立体声耳机插头座。（e）表示一个6极插头座。为了简化也可以用图（f）表示，在符号上方标上数字6,表示是6极.接插件的文字符号是X为了区分，可以用“XP”表示插头，用“XS”表示插座。-b)右(1)6TY，一二aHT-I1.继电器的符号因为维电器是由线圈和触点组两部分组成的，所以维电器在电路图中的图形符号也包括两部分：个长方框表示线图;组触点符号表示触点组当触点不多电路比较简洁时,往往把触点组干脆画在线圈框的一侧，这种画法叫集中表示法，如图9（八）,当触点较多而且每对触点所限制的电路乂备不相同时.为了便利，常常采纳分
18、散表示法。就是把线圈画在限制电路中，把触点按各自的工作对象分别画在各个受控电路里.这种画法对简化和分析电路有利。但这种画法必需在每对触点旁注上继电器的编号和该触点的编号，并且规定全部的触点都应当按继电济不通电的原始状态画出。图9(b)是一个触摸开关.当人手触揍到金属片A时，555时基电路输出(3端)高电位，使继电器KRI通电，触点闭合使灯点亮使电铃发声.555时基电路是限制部分，运用的是6伏低压电.电灯和电铃是受控部分，运用的是220伏市电。维电器的文字符号都是“K有时为了区分,沟通继电器用“KA”，电磁继电器和舌簧继电器可以用KR,时间继电器可以用“KT电池及熔断器符号电池的图形符号见图10
19、长线表示正极.短线表示负极，有时为了强谢可以把短线画得粗一些。图10(b)是表示个电池组.有时也可以把电池组简化地画成个电池,但要在旁边注上电压或电池的数量。图Io(C)是光电池的图形符号.电池的文字符号为“GB烙断器的图形符号见图”，它的文字符号是“FU二极管、三极管符号半导体二极管在电路图中的图形符号见图12.其中（八）为段二极管的符号,箭头所指的方向就是电流流淌的方向，就是说在这个二级管上端接正，下端接负电压时它就能导通.图(b)是稳压二极管符号.图(c)是变容二极管符号，旁边的电容器符号表示它的结电容是随着二极管两端的电压变更的.图(d)是热敏二极管符号.图(e)是发光二极管符号，用
20、两个斜向放射的箭头表示它能发光.，图(f)是磔敏二极管符号，它能对外加殿场作出反应,常被制成接近开关而用在自动限制方面。二极管的文字符号用“V”,有时为了和三极管区分，也可能用“VD”来表由于PNP型和NPN型三极管在运用时对电源的极性要求是不同的，所以在三极管的图形符号中应当能够区分和表示出来.图形符号的标准规定：只要是PNP型三极管，不管它是用褚材料的还是用硅材料的，都用图13（八）来表示.同样，只要是NPN型三极管，不管它是用楮材料还是硅材料的，都用图13(b)来表示.图13(C)是光敏三极管的符号.图13(d)表示一个硅NPN型磁敏三极管.晶向管、单结晶体管、场效应管的符号晶闸管是晶体
21、闸流管或可控硅整流器的简称，常用的有单向晶闸管、双向晶闸管和光控晶闸管，它们的符号分别为图14中的（八）（b）（c）.晶闸管的文字符号是“VS二单结晶体管的符号见图15.利用电场限制的半导体器件，称为场效应管,它的符号如图16所示.其中（八）表示N沟道结型场效应管（b）表示N沟道增加型绝缘椭场效应管，（C）表示P沟道耗尽型绝缘椭场效应管.它们的文字符号也是“VTD前面介绍J电路图中的元器件的作用和符号。一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉,形式变更多端，初学者往往不知道该从什么地方起先，怎样才能读懂它.其实电子电路本身有很强的规律性,不管多困难的电路，经过分析可以发觉，它是
22、由少数几个单元电路组成的。好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理，再困雉的电路.经过分析就可发觉，它也是由少数几个单元电路组成的.，因此初学者只要先熟识常用的基本单元电路，再学会分析和分解电路的本事，看懂一般的电路图应当是不难的。按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路也许总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路起先。一、电源电路的功能和蛆成每个电子设备都有一个供应能量的电源电路，电源电路有整流电源、逆变电源和变频器三种。常见的家用电罂中多数要用到直流电源一直流
23、电源的最简洁的供电方法是用电池.但电池有成本高、体积大、须要时常更换（蓄电池则要常常充电）的缺点,因此最经济牢咏而又便利的是运用整流电源.电子电路中的电源一般是低压直流电,所以要想从220伏市电变换成直流电.应当先把220伏沟通变成低压沟通电，再用整流电路变成脉动的直流电，最终用灌波电路滤除脉动直流电中的沟通成分后才能得到直流电.有的电子设备对电源的质量要求很高,所以有时还须要再增加一个稳压电路。因此整流电源的组成一般有四大部分，见图I。其中变压电路其实就是一个铁芯变压器，须要介绍的只是后面三种堆元电路。交改不物乐H施建压攫二、整流电路整流电路是利用半导体二极管的单向导电性能把沟通电变成单向脉
24、动直流电的电路.I）半波整流半波整流电路只得个二极管，见图2（八）.在沟通电正半周时VD导通,负半周时VD截止，负载R上得到的是脉动的直流电(2)全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个图数相同的次级线圈,见图2(b)。负载R1.上得到的是脉动的全波整流电流，输出电压比半波整流电路高.(3)全波桥式整流用4个二极管组成的桥式整流电路可以运用只有单个次级线圈的变压器，见图2(c).负教上的电流波形和输出电压值及全波整流电路相同。(4)倍压整流用多个二极管和电容器可以获得较高的直流电压。图2d)是一个二倍压整流电路。当U2为负半周时VD1.导通，C1.被充电，C1.上最高电
25、压可接近1,4U2；当U2正半周时VD2导通，C1.上的电压和U2叠加在起对C2充电，使C2上电压接近2.8U2,是CI上电压的2倍，所以叫倍压整流电路.三、滋波电路整流后得到的是脉动直流电，假如加上港波电路港除脉动直流电中的沟通成分，就可得到平滑的直流电。(I)电容滤波把电容器和负载并联，如图3（八）,正半周时电容被充电，负半周时电容放电，就可使负我上得到平滑的直流电。ZV-vR1.把电感和负载串联起来，如图3(b),也能港除脉动电流中的沟通成分。(3)1.,C/波用1个电感和1个电容组成的滤波电路因为象一个倒写的字母“1.”,被称为1.型,见图3(C)。用I个电感和2个电容的滤波电路因为象
26、字母“11:被称为H型，见图3(d),这是滤波效果较好的电路。(4)RC滤波电感器的成本高、体枳大，所以在电流不太大的电子电路中常用电阻器取代电感器而组成RC滤波电路.同样,它也有1.型，见图3(e);Jr型，见图3(f).四、稳压电路沟通电网电压的波动和负载电流的变更都会使整流电源的输出电压和电流随之变动,因此要求较高的电子电路必需运用稳压电源.(1)稳压管并联稳压电路用个稔用管和负载并联的电路是最简洁的稳用电路,见图4（八）。图中R是限流电网.这个电路的输出电流很小,它的输出电压等F稳压管的稳定电压值VZv3)（2）串联型稔压电路有放大和负反馈作用的串联型稳压电路是最常用的稳压电路。它的电
27、路和框图见图4（b）、（c）.它是从取样电路（R3、R4）中检测出输出电压的变动，及基准电压（VZ）比较并经放大器（VT2）放大后加到调整管（VT1.）上，使调整管两端的电压随着变更。假如输出电压下降,就使调整管管压降也降低,于是输出电压被提升:假如输出电压上升,就使调整管管压降也上升,I是输出电压被压低，结果就使输出电压基本不变。在这个电路的基础上发展成许多变型电路或增加一些协助电路，如用更合管作调整管，输出电压可调的电路，用运算放大器作比较放大的电路，以及增加协助电源和过流爱护电路等。3）开关型稳压电路近年来广泛应用的新型稳压电源是开关型稳压电源.它的调整管工作在开关状态,本身功耗很小，所
28、以有效率高、体积小等优点，但电路比较困难。开关稔压电源从原理上分仃许多种。它的基本原理框图见图4（d）。图中电感1.和电容C是储能和浓波元件，二极管VD是调整管在关断状态时为1.、C滤波器供应电流通路的续流二极管.开关稳压电源的开关频率都很高，一般为儿儿卜干赫，所以电感器的体枳不很大，输出电压中的高次谐波也不多。它的基本工作原理是：从取样电路（R3、R4）中检测出取样电压经比较放大后去限制一个矩形波发生器，矩形波发生器的输出脉冲是限制阔整管（VT）的导通和截止时间的。假如输出电压UO因为电网电压或负载电流的变动而降低，就会使矩形波发生器的输出脉冲变宽，于是调整管导通时间增大,使1.、C储能电路
29、得到更多的能量，结果是使输出电压UO被提升,达到I稳定输出电压的目的.(4)集成化稔压电路近年来已仃大员集成稳压器产品问世,品种许多,结构也各不相同.目前用得较多的有三端集成稳压器，有输出正电压的CW78OO系列和输出负电压的CW79系列等产品。输出电流从0.IA3A,输出电压有5V、6V、9V、12V、15V、I8V、24V等多种。这种集成稳压器只有三个端子,稳压电路的全部部分包括大功率调整管以及爱护电路等都已集成在芯片内。运用时只要加上散热片后接到整流滤波电路后面就行了.外围元件少，稳压精度高，工作牢靠，一般不需调试。图4(e)是一个二.端稳压罂电路.图中C是主戏波电容，C1.、C2是消退
30、寄生振荡的电容，VD是为防止输入短路烧坏集成块而运用的爱护二极管。五、电源电路读图要点和举例电源电路是电子电路中比较简洁然而却是应用最广的电路.拿到一张电源电路图时，应当：先按“整流-波波一稳压”的次序把整个电源电路分解开来,逐级细细分析。逐级分析时要分清主电路和协助电路、主要元件和次要元件，弄清它们的作用和参数要求等。例如开关稳压电源中，电感电容和续流二极管就是它的关键元件.因为晶体管有NPN和PNP型两类，某些集成电路要求双电源供电，所以一个电源电路往往包括有不同极性不同电压值和好几组输出。读图时必需分清各组输出电压的数值和极性.在组装和修理时也要细致分清晶体管和电解电容的极性，防止出错。
31、熟识某些习惯画法和简化画法。最终把整个电源电路从前到后全面综合贯穿起来.这张电源电路图也就读懂了。例I电热毯控温电路图5是一个电热毯电路。开关在“1”的位置是低温档“220伏市电经二极管后接到电热僮,因为是半波整流,电热族两端所加的是约100伏的脉动直流电,发热不高,所以是保温或低温状态。开关扳到“2”的位置，220伏市电干脆接到电热窗上,所以是高温档.例2高压电子灭蚊蝇器图6是利用倍压整流原理得到小电流直流高压电的灭蚊蝇展220伏沟通经过四倍压整流后输出电压可达I100伏，把这个直流高压加到平行的金属丝网上.网下放诱饵，当苍蝇停在网上时造成短路,电容器上的高压通过苍蝇身体放电把燃击毙。苍蝇尸
32、体落下后，电容器又被充电，电网乂夏原高压。这个高用电网电流很小,因此对人无害。由于昆虫夜间有趋光性，因此如在这电网后面放一个3瓦荧光灯或小型黑光灯,就可以诱杀蚊虫和有害昆虫。例3好用桎压电源图7是一个好用的稳压电源。输出电压39伏可调,输出电流最大100品安.这个电路就是中联型稳压电源电路.耍留意的是：整流桥的画法和图2(c)不同，事实上它就是桥式整流电路.这个电路运用PNP型楮管，所以输出是负电压，正极接地。用两个一般二极管代替稳压管。任何二极管的正向压降都是基本不变的，因此可用二极管代替稳压管。2P型二极管的正向压降约是0.3伏，2CP型约是0.7伏，2CZ型约是1伏图中用了两个2CZ二极
33、管作基准电压,取样电阻是一个电位器,所以输出电压是可调的，能够把微弱的信号放大的电路叫做放大电路或放大器。例如助听泯里的关键部件就是一个放大器。放大电路的用途和组成放大器为沟通放大器和直流放大器。沟通放大器乂可按频率分为低频、中源和高频：接输出信号强弱分成电压放大、功率放大等.此外还有用集成运兑放大泯和特殊晶体管作器件的放大器.它是电子电路中最困难多变的电路.但初学者常常遇到的也只是少数几种较为典型的放大电路。读放大电路图时也还是依据“逐级分解、抓住关键、细致分析、全面综合的原则和步骤进行。首先把整个放大电路按输入、输出逐级分开.然后逐级抓住关键进行分析弄通原理.放大电路有它本身的特点:一是有
34、静态和动态两种工作状态，所以有时往往要画出它的直流通路和沟通通路才能进行分析：二是电路往往加有负反馈,这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这级时还要能“瞻前顾后”。在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。下面我们介绍几种常见的放大电路,低频电压放大器低频电压放大器是指工作频率在20标20千赫之间、输出要求有肯定电压值而不要求很强的电流的放大器。(I)共放射极放大电路图I（八）是共放射极放大电路.C1.是输入电容，C2是输出电容,三极管VT就是起放大作用的器件，RB是基极偏置电阻，RC是集电极负载电阻。I、3端是输入，2、3端是输出。3端是公共点.通常是接
35、地的，也称“地端.静态时的直流通路见图1(b),动态时沟通通路见图I(C)。电路的特点是电压放大倍数从十几到百多.输出电压的相位和输入电压是相反的，性能不够稳定,可用F-般场合.a)(2)分压式偏置共放射极放大电路图2比图1多用3个元件.基极电压是由RBI和RB2分修取得的,所以称为分压偏置。放射极中增加电阻RE和电容CE,CE称沟通旁路电容，对沟通是短路的；RE则有直流负反馈作用。所谓反馈是指把输出的变更通过某种方式送到输入端，作为输入的一部分。假如送回部分和原来的输入部分是相减的,就是负反馈。图中基极真正的输入电压是RB2上电*和RE上电压的差值,所以是负反饿“由于实行J上面两个措施，使电
36、路工作稔定性能提高，是应用最广的放大电路。(3)射极输出器图3（八）是一个射极输出器。它的输出电压是从射极输出的。图3(b)是它的沟通通路图，可以看到它是共集电极放大电路。这个图中，晶体管真正的输入是Vi和V。的差值,所以这是个沟通负反馈很深的电路。由于很深的负反馈，这个电路的特点是：电压放大倍数小于I而接近I，输出电压和输入电压同相，输入阻抗高输出阻抗低,失真小，频带宽,工作稳定.它常常被用作放大器的输入级、输出级或作阻抗匹配之用。(4)低频放大罂的耦合个放大器通常有好儿级.级及级之间的联系就称为耦仔放大器的级间耦合方式有三种：RC相合，见图4（八）.优点是简洁、成本低.但性能不是最佳.变压
37、滞耦合，见图4(b).优点是阻抗匹配好、输出功率和效率高，但变压器制作比较麻烦。干脆耦合，见图4Cc).优点是频带宽，可作直流放大器运用,但前后级工作有奉制，稔定性差，设计制作较麻烦。2/3VDD时，输出又翻转成V=0,哲稳态结束.I2/3VDD,这时负脉冲已经消逝，输入又成为R=I,S=I,输出又翻转成Vo=O,暂稳态结束.这时内部放电开关接通，DIS端接地，CT上电荷很快放到零.为卜一次定时限制作打算。电路的定时时间td=1.IRTCT.这两种单稳电路常用作定时延时限制。555双稳电路常见的555双桎电路有两种。(I)R-S触发器型双稳把555电路的6、2端作为两个限制输入端，7端不用，就
38、成为一个R-S触发器。要留意的是两个输入端的电平要求和阀值电压都不同，见图5Ca)o有时可能只有一个限制端,这时另一个限制满要设法接死,依据电路要求可以把R端接到电源端，见图5b),也可以把S端接地,用R端作输入。有两个输入端的双稳电路常用作电机调速、电源上下限告警等用途，仃个输入端的双稳电路常作为单端比较器用作各种检测电路.(2)施密特触发器型双稔把555电路的6、2端并接起来成为只有个输入端的触发潜，见图6（八）o这个触发器因为输出电压和输入电压的关系是一个长方形的回线形,见图6(b),所以被称为施密特触发器。从曲线看到,当输入Vi=O时输出V。=I。当输入电压从0上升时，要升到2/3VD
39、D以后,V。才魅转成0。而当输入电压从最高值下降时，要降到I/3VDD以后，VO才朝转成10所以输出电压和输入电压之间是一个回线形曲线.由丁它的输入有两个不同的阈值电压，所以这种电路被用作电子开关,各种限制电路，波形变换和整形的用途。555无稳电路无稳电路有2个哲秘态,它不须要外触发就能自动从一种暂稳态翻转到另种哲粒态，它的输出是一半矩形脉冲，所以它又称为自激多谐振荡器或脉冲振荡器.555的无稳电路有多种,这里介绍常用的3种。(I)干脆反馈型555无稳利用555施密特触发器的回滞特性,在它的输入端接电容C,再在输出V0及输入之间接一个反馈电阻Rf.就能组成干脆反馈里多谐振荡器，见图7（八）.用
40、等效触发器暂代555电路后可画成图7(b).现在来看看它的振荡工作原理：VDD刚接通电源时，C上电压为零，输出VO=I.通电后电源经内部电阻、VO端、Rf向C充电，当C上电压升到2/3VDD时，触发器翻转VO=O,于是C上电荷通过Rf和V0放电入地。当C上电压降到VI/3VDD时，触发器乂翻转成V0=1.电源乂向C充电.不断重复上述过程.由于施密特触发器有2个不同的阀值电压，因此C就在这2个阀值电压之间交替地充电和放电，输出得到的是一串连续的矩形脉冲,见图7(c)。脉冲频率约为f=0.722ZRfC.(2)间接反馈型无稳另一路多谐振荡器是把反馈电阻接在放电端和电源上，如图8（八）,这样做使振荡
41、电路和输出电路分开，可以使负载实力加大，频率更稳定.这是目前运用最多的555振荡电路.这个电路在刚通电时.V0=I,DIS端开路，C的充电路径是：电源TRADISRB-C,当C上电压上升到2/3VDD时，V0=1,D1.S端接地.C放电，C放电的路径是:CTRB-*DIS地。可以看到充电和放电时间常数不等，输出不是方波，II=0.693(RA+BB)C、t2=0,693RBC.脉冲频率f=1.443/(RA+2R)C(3)555方波振荡电路要想得到方波输出,可以用图9的电路。它是在图8的电路基础上在RB两端并联个二极管VD组成的“当RA=RB时，C的充放电时间常数相等，输出就得到方波.方波的嫌
42、率为f=O.722/RAC(RA=RB)在这个电路的基础上，在RA和RB回路内增加电位器以及采纳串联或并联二极管的方法可以得到占空比可谓的脉冲振荡电路。555脉冲振荡电路常被用作沟通信号源,它的振荡嫉率范围大致在零点儿林到几兆林之间.因为电路简洁牢靠，所以运用极广.555电路读图要点及举例555集成电路经多年的开发，好用电路多达几十种，几乎遍及各个技术领域.但对初学者来讲,常见的电路也不过是上述几种,因此在读图时，只要抓住关犍，识别它们是不难的.从电路结构上分析，三类555电路的区分或者说它们的结构特点主要在输入端“因此当我们拿到一张555电路图时，在大致了解电路的用途之后，先看一下电路是CMOS型还是双极型,再看曳位端(MR)和限制电压端(VC)的接法,假如笑位端(VR)是接高电平、限制电压端(Vc)是接一个抗干扰电容的那就可以按以卜.的次序先从输入端
