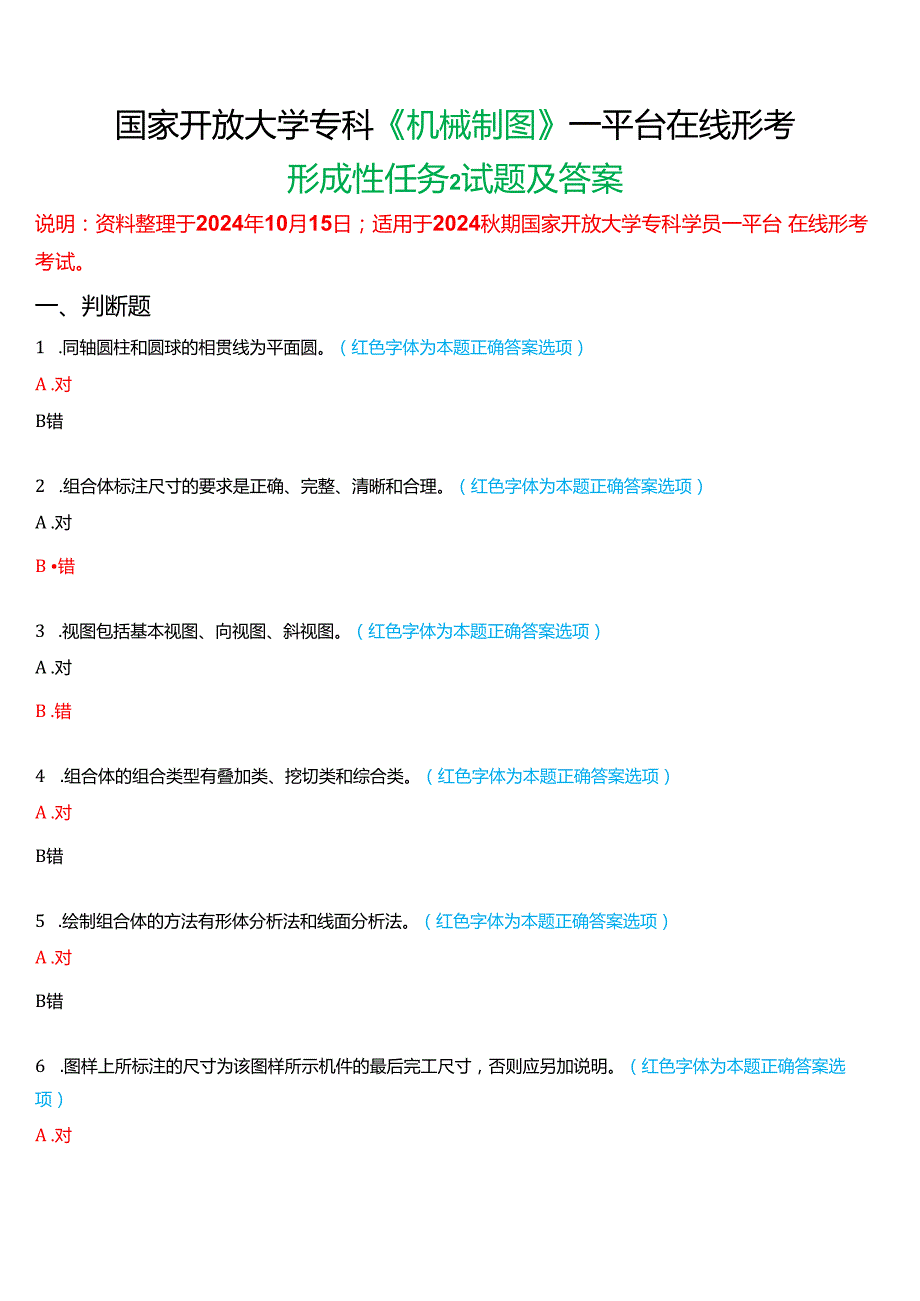

1、国家开放大学专科机械制图一平台在线形考形成性任务2试题及答案说明：资料整理于2024年10月15日；适用于2024秋期国家开放大学专科学员一平台 在线形考考试。一、判断题1 .同轴圆柱和圆球的相贯线为平面圆。（红色字体为本题正确答案选项）A .对B错2 .组合体标注尺寸的要求是正确、完整、清晰和合理。（红色字体为本题正确答案选项）A .对B 错3 .视图包括基本视图、向视图、斜视图。（红色字体为本题正确答案选项）A .对B .错4 .组合体的组合类型有叠加类、挖切类和综合类。（红色字体为本题正确答案选项）A .对B错5 .绘制组合体的方法有形体分析法和线面分析法。（红色字体为本题正确答案选项）

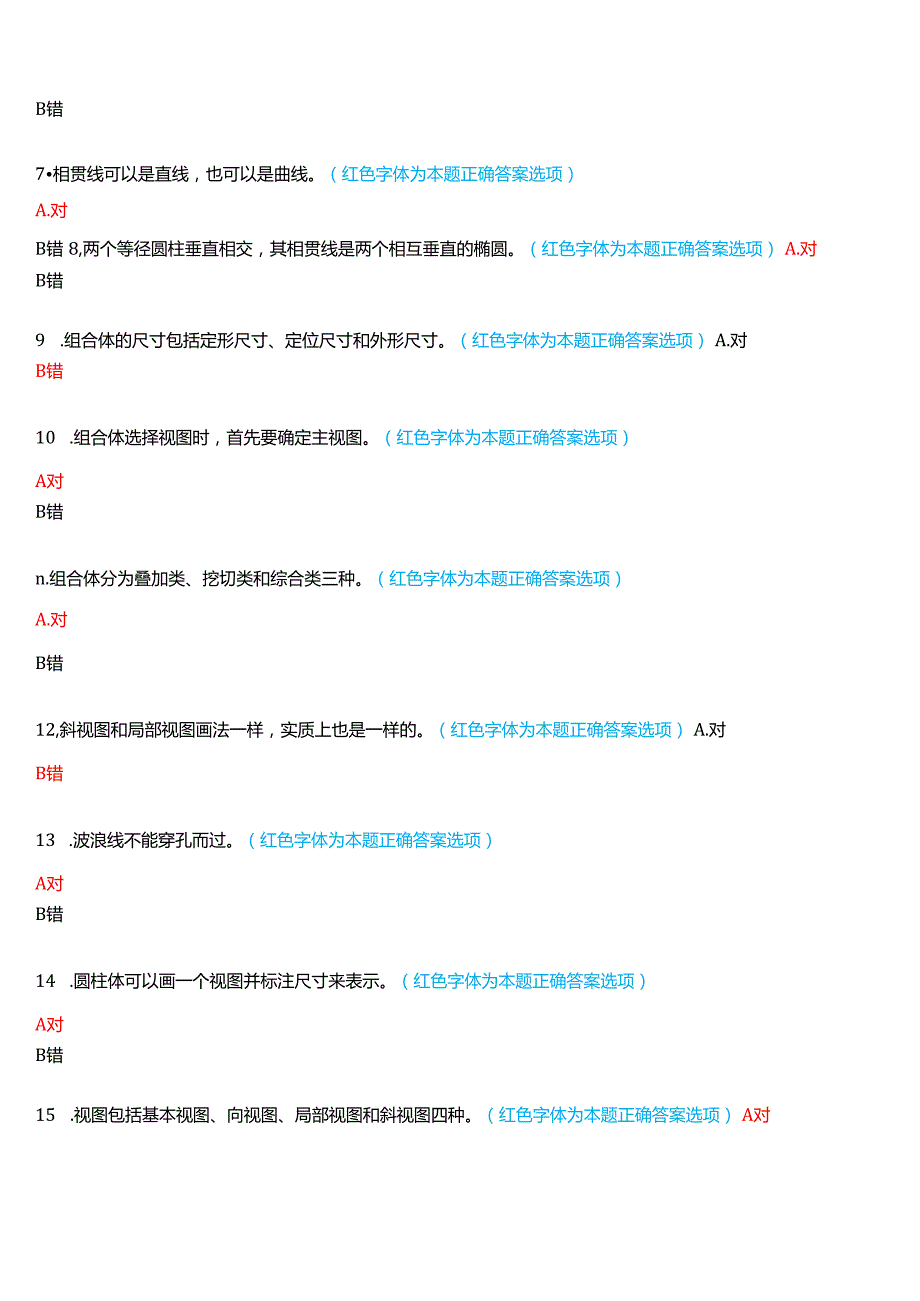

2、A .对B错6 .图样上所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。（红色字体为本题正确答案选 项）A .对B错7相贯线可以是直线，也可以是曲线。（红色字体为本题正确答案选项）A.对B错 8,两个等径圆柱垂直相交，其相贯线是两个相互垂直的椭圆。（红色字体为本题正确答案选项） A.对B错9 .组合体的尺寸包括定形尺寸、定位尺寸和外形尺寸。（红色字体为本题正确答案选项） A.对B错10 .组合体选择视图时，首先要确定主视图。（红色字体为本题正确答案选项）A对B错n.组合体分为叠加类、挖切类和综合类三种。（红色字体为本题正确答案选项）A.对B错12,斜视图和局部视图画法一样，实质上也

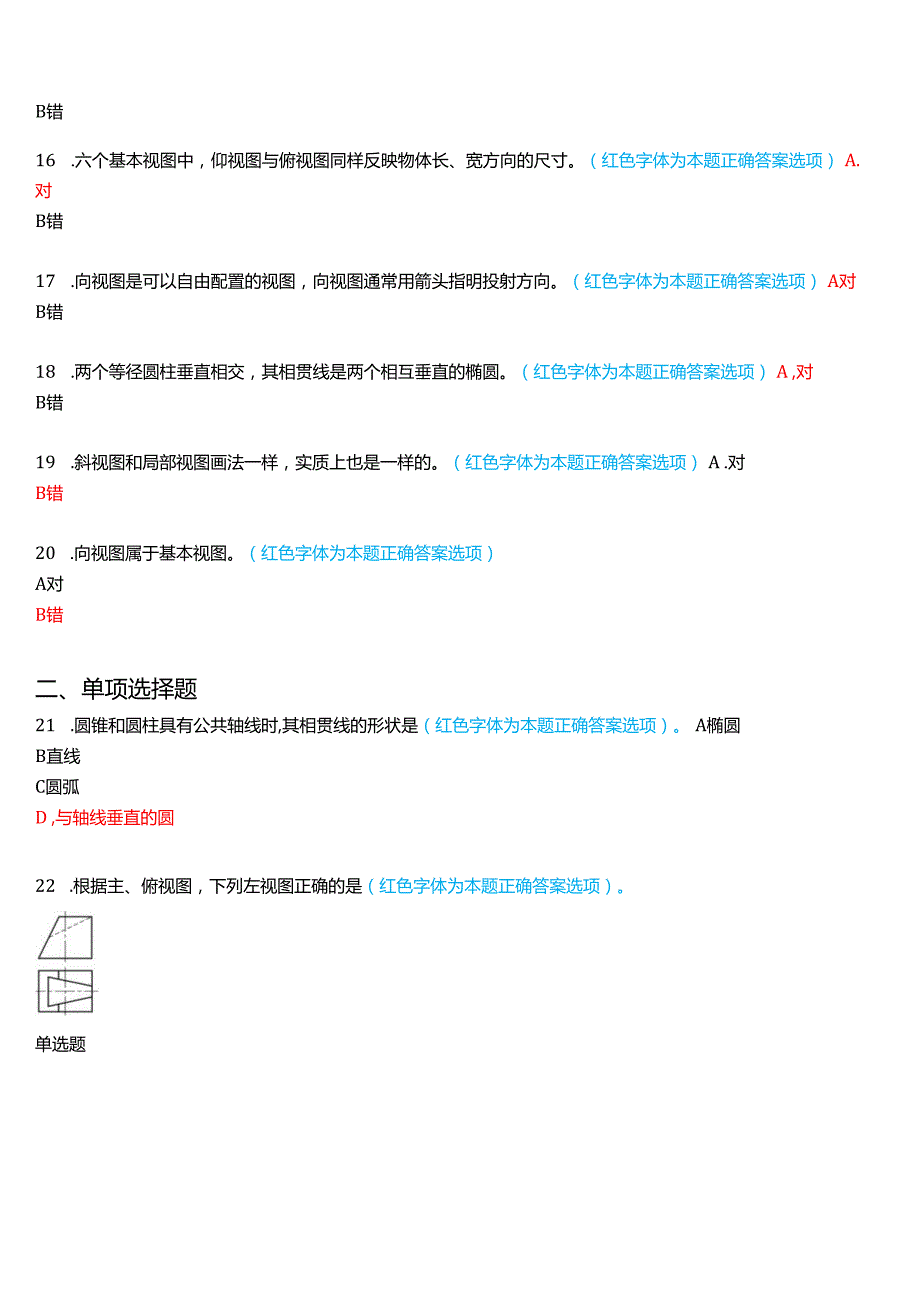

3、是一样的。（红色字体为本题正确答案选项） A.对B错13 .波浪线不能穿孔而过。（红色字体为本题正确答案选项）A对B错14 .圆柱体可以画一个视图并标注尺寸来表示。（红色字体为本题正确答案选项）A对B错15 .视图包括基本视图、向视图、局部视图和斜视图四种。（红色字体为本题正确答案选项） A对B错16 .六个基本视图中，仰视图与俯视图同样反映物体长、宽方向的尺寸。（红色字体为本题正确答案选项） A.对B错17 .向视图是可以自由配置的视图，向视图通常用箭头指明投射方向。（红色字体为本题正确答案选项） A对B错18 .两个等径圆柱垂直相交，其相贯线是两个相互垂直的椭圆。（红色字体为本题正确答案选
4、项） A ,对B错19 .斜视图和局部视图画法一样，实质上也是一样的。（红色字体为本题正确答案选项） A .对B错20 .向视图属于基本视图。（红色字体为本题正确答案选项）A对B错二、单项选择题21 .圆锥和圆柱具有公共轴线时,其相贯线的形状是（红色字体为本题正确答案选项）。 A椭圆B直线C圆弧D ,与轴线垂直的圆22 .根据主、俯视图，下列左视图正确的是（红色字体为本题正确答案选项）。单选题A.D.m23.下列左视图正确的是（红色字体为本题正确答案选项）。单选题24 .已知两面投影，正确的第三面投影是（红色字体为本题正确答案选项）。单选题A.25 .能反映出物体上、下、左、右方位的视图是（红
5、色字体为本题正确答案选项）。A左视图B.俯视图C.主视图D.右视图26 .必要时，允许将斜视图旋转配置，此时表示该视图名称的大写拉丁字母应置于（红色字体为本题正确答 案选项）。A .旋转符号的前面B .旋转符号的后面C.旋转符号的前后都可以D ,靠近旋转符号的箭头端27 ,可自由配置的基本视图叫（红色字体为本题正确答案选项）。A .局部视图B.斜视图C .基本视图D.向视图28 .在下列四组视图中，正确的一组视图是（红色字体为本题正确答案选项）。C.29 .若主视图作剖视图，应该在视图上标注剖切位置、投射方向。（红色字体为本题正确答案选项）A主视图B.俯视图C.反映前后方位的视图D.任意视图3
6、0 .同一机件各剖视图中的剖面符号（红色字体为本题正确答案选项）。A.可每一图形一致B.无要求C.必须方向一致D.必须方向一致、间隔相同31 .选择图示零件最合理的全剖主视图。（红色字体为本题正确答案选项）。单选题AB.CD.32.国家标准规定采用_来表达机件的内部结构形状。（红色字体为本题正确答案选项）A视图B.剖视图C.断面图D .局部放大图33.若图样中公称尺寸数字用5号字，则注写的极限偏差一般应采用的字号为（红色字体为本题正确答案选项）。A.1.8B.2.5C.3.5D.5 34 ,正确的剖视图是（红色字体为本题正确答案选项）。单选题A.Z5335.假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得到的图形，称为（红色字体为本题正确答案选项）。A剖视图B.剖面图C .局部剖视图D .移出剖视图
