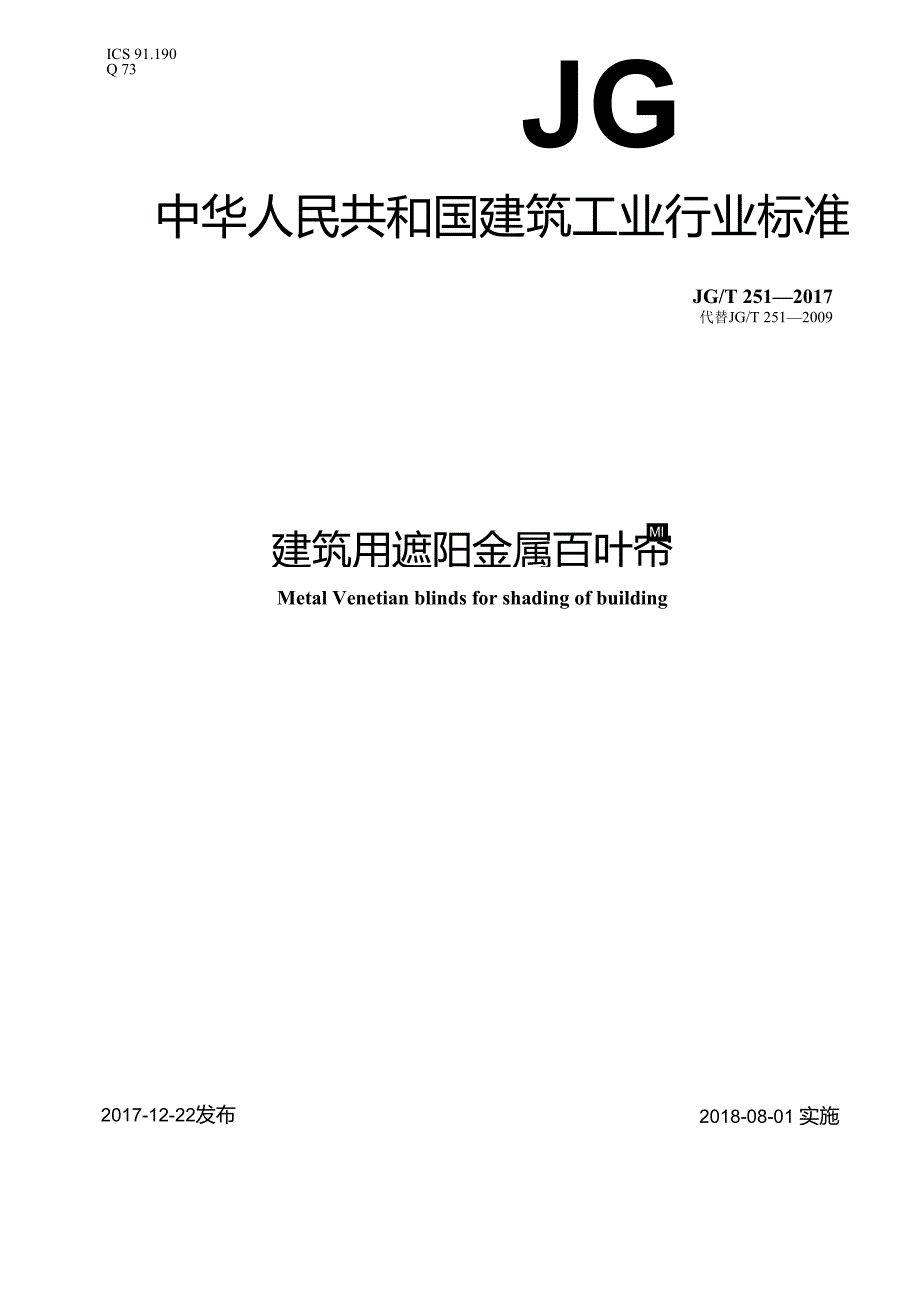

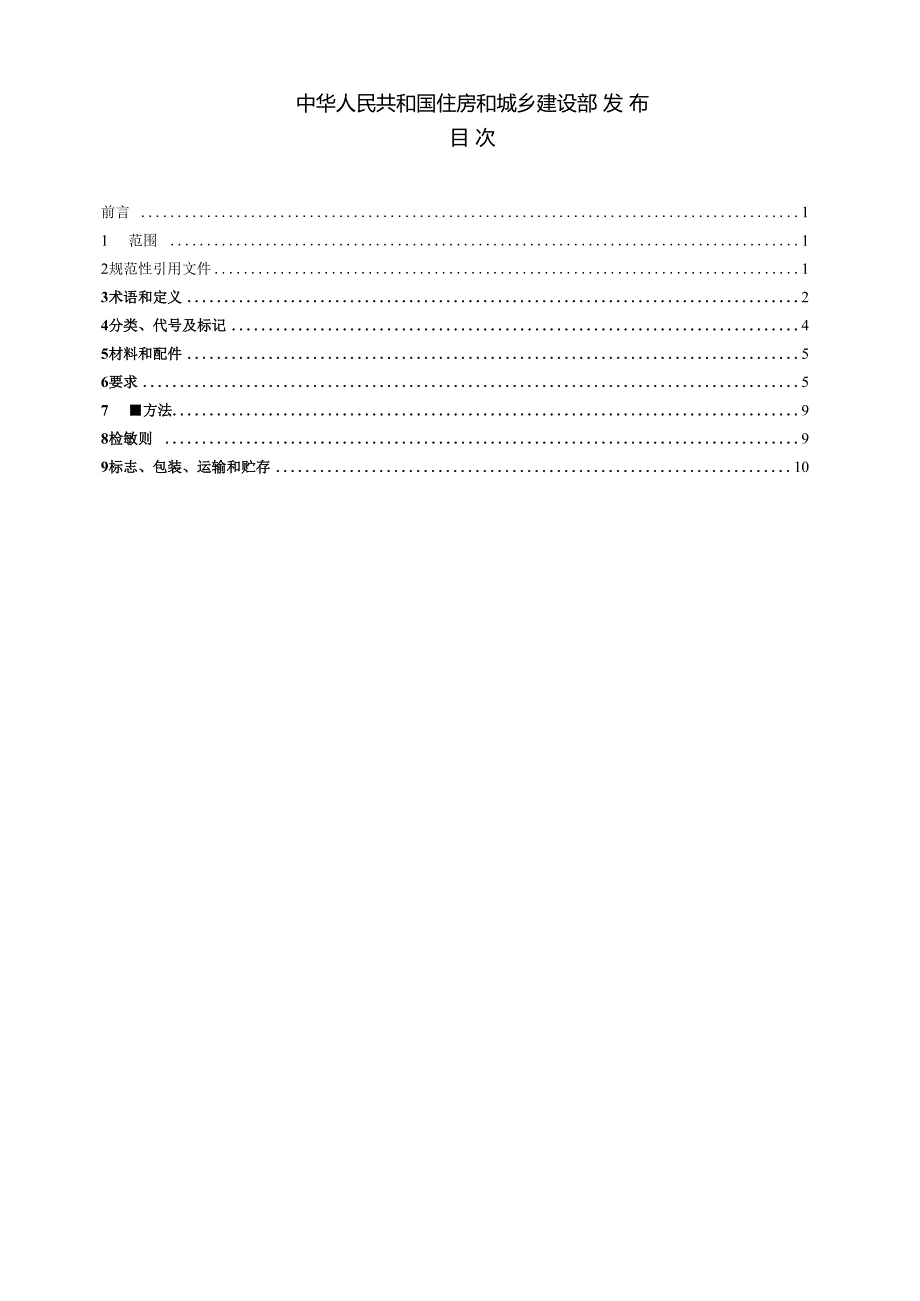

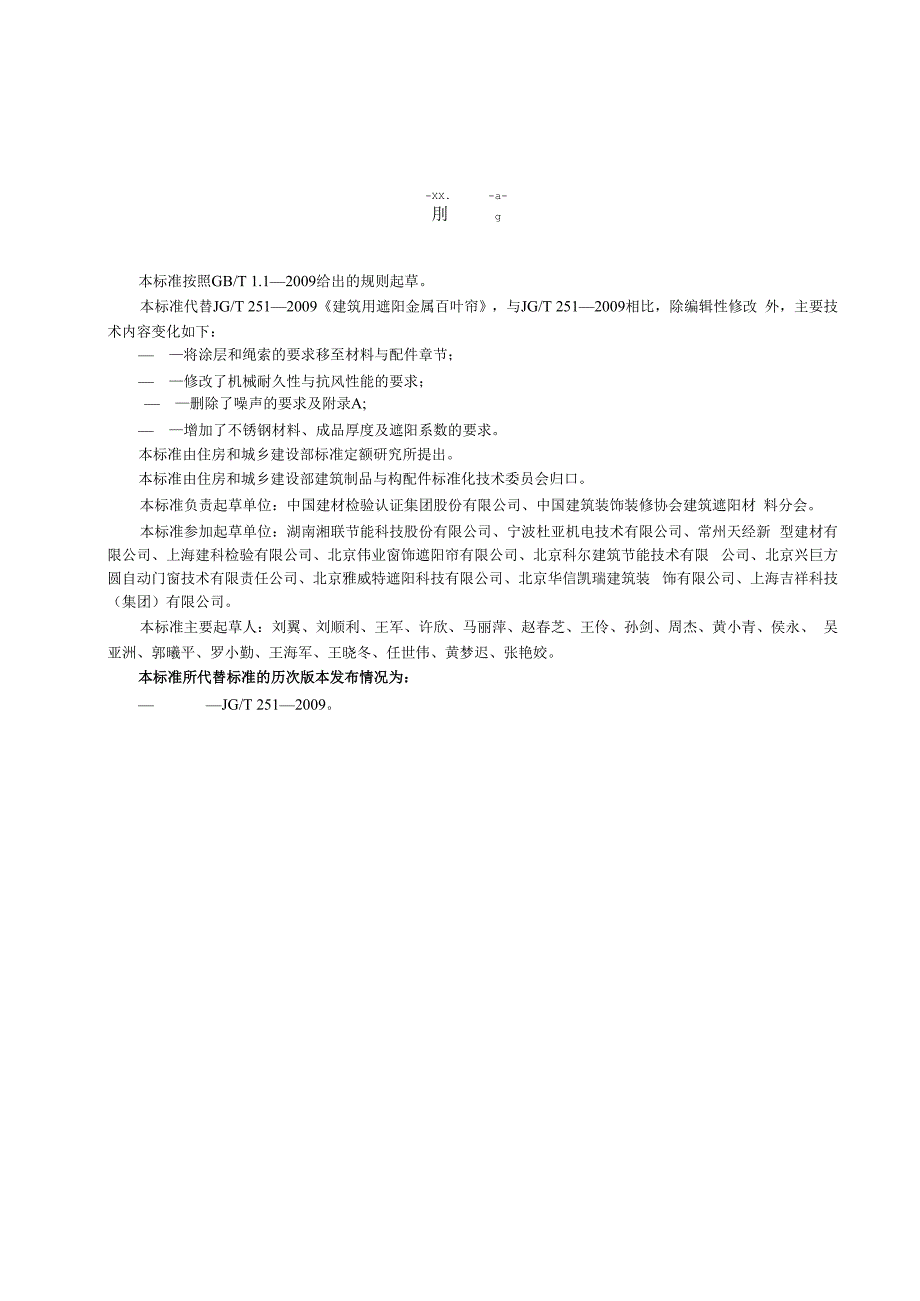

1、ICS 91.190Q 73JG中华人民共和国建筑工业行业标准JG/T 2512017代替JG/T 2512009建筑用遮阳金属百叶帘MlMetal Venetian blinds for shading of building2018-08-01 实施2017-12-22发布中华人民共和国住房和城乡建设部 发 布目 次前言 11范围 12规范性引用文件13术语和定义24分类、代号及标记45材料和配件56要求57方法98检敏则 99标志、包装、运输和贮存10-XX.-a-刖g本标准按照GB/T 1.12009给出的规则起草。本标准代替JG/T 2512009建筑用遮阳金属百叶帘，与JG/T 2

2、512009相比，除编辑性修改 外，主要技术内容变化如下： 将涂层和绳索的要求移至材料与配件章节； 修改了机械耐久性与抗风性能的要求； 删除了噪声的要求及附录A; 增加了不锈钢材料、成品厚度及遮阳系数的要求。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。本标准负责起草单位：中国建材检验认证集团股份有限公司、中国建筑装饰装修协会建筑遮阳材 料分会。本标准参加起草单位：湖南湘联节能科技股份有限公司、宁波杜亚机电技术有限公司、常州天经新 型建材有限公司、上海建科检验有限公司、北京伟业窗饰遮阳帘有限公司、北京科尔建筑节能技术有限 公司、北京兴

3、巨方圆自动门窗技术有限责任公司、北京雅威特遮阳科技有限公司、北京华信凯瑞建筑装 饰有限公司、上海吉祥科技（集团）有限公司。本标准主要起草人：刘翼、刘顺利、王军、许欣、马丽萍、赵春芝、王伶、孙剑、周杰、黄小青、侯永、 吴亚洲、郭曦平、罗小勤、王海军、王晓冬、任世伟、黄梦迟、张艳姣。本标准所代替标准的历次版本发布情况为： JG/T 2512009。建筑用遮阳金属百叶帘1范围本标准规定了建筑用遮阳金属百叶帘的分类、代号及标记、材料和配件、要求、试验方法、检验规则、 标志、包装、运输和贮存。本标准适用于建筑用外遮阳、内遮阳、中间遮阳的金属百叶帘。本标准不适用于内置遮阳中空玻璃 用金属百叶帘。2规范性引

4、用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191包装储运图示标志GB/T2518 连续热镀锌钢板及钢带GB/T 3280不锈钢冷轧钢板和钢带GB/T4237 不锈钢热轧钢板和钢带GB/T4956磁性基体上非磁性覆盖层覆盖层厚度测量磁性法GB/T 4957非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流法GB/T 5237.1铝合金建筑型材第1部分：基材GB/T 5237.2铝合金建筑型材第2部分：阳极氧化型材GB/T 5237.3铝合金建筑型材第3部分：电泳涂漆型材

5、GB/T 5237.4铝合金建筑型材第4部分：粉末喷涂型材GB/T 5237.5铝合金建筑型材第5部分：氟碳漆喷涂型材GB/T 6388运输包装收发货标志GB/T 6543运输包装用单瓦楞纸箱和双瓦楞纸箱GB/T 9174 一般货物运输包装通用技术条件GB/T 9761色漆和清漆色漆的目视比色GB/T12754 彩色涂层钢板及钢带GB/T 14436工业产品保证文件 总则GB/T 15675连续电镀锌、锌银合金镀层钢板及钢带GB/T162592008建筑材料人工气候加速老化试验方法GB/T 20630.1聚酯纤维机织带规范第1部分：定义、名称和一般要求JG/T 239建筑外遮阳产品抗风性能试验

6、方法JG/T 241建筑遮阳产品机械耐久性能试验方法JG/T 242建筑遮阳产品操作力试验方法JG/T 276建筑遮阳产品电力驱动装置技术要求JG/T 281建筑遮阳产品隔热性能试验方法JG/T 399建筑遮阳产品术语YS/T 431铝及铝合金彩色涂层板、带材YS/T 621百叶窗用铝合金带材3术语和定义JG/T 399界定的以及下列术语和定义适用于本文件。3.1百叶帘 Venetian blind连续的多片相同的片状遮阳材料组成，可伸展与收回以及开启与关闭, 3.2金属百叶帘 metal Venetian blind for shading叶片为金属材质的百叶帘（见图1、图2）。形成连续重叠

7、面的遮阳帘。1升绳（带）;2一叶片；3 顶槽；4 转向绳（带）;5 杆。遮阳金属百叶帘示意图（室内用）说明：1一转向绳（带）;2 导轨；3 电机；4 顶槽；5 一叶片；6 提升绳（带）7 导向钢索；8 杆。图2遮阳金属百叶帘示意图（室外用）3.3百叶帘高度 heightH顶部边缘到百叶帘最大伸展状态时底部边缘的距离。3.4百叶帘宽度widthL遮阳金属百叶帘沿垂直于高度方向的最大尺寸。3.5百叶帘厚度thickness遮阳金属百叶帘在完全收回状态下沿垂直于高度及宽度方向的最大尺寸。3.6叶片宽度slat widthB百叶帘叶片单片的宽度。3.7顶槽 head rail容纳转向与升降控制机构的金

8、属槽。3.8底杆 bottom rail容纳配重块以保证百叶帘顺利伸展的金属杆。3.9提升绳（带）lift cords（tapes）带动百叶帘片伸展或收回的绳子（带子）。3.10转向绳（带）ladder cords（tapes）控制百叶叶片等间距及带动百叶帘片转向的绳子（带子）。3.11局部膜厚 IOCal film thickness某个面积不大于1 Cm2的考察面内作若干次膜厚测量所得的测量值的平均值。 3.12平均膜厚 average film thickness测出的若干个局部膜厚值的算术平均值。3.13最小局部膜厚 min film thickness测出的若干个局部膜厚值中的最小值

9、3.14断裂强力 breaking strength一定条件下绳索拉断时所能承受的最大拉力。3.15伸展与收回 extension/retraction通过手动或电动控制完成建筑遮阳产品遮阳面积的增加或减少的运动。3.16开启 与关闭 opening/closing cycle通过调节遮阳叶片或板的角度，完成进入室内的太阳光线增加或减少的运动。4分类、代号及标记4.1分类、代号4. 1.1按安装部位分：a）外遮阳：代号为W;b）中间遮阳：代号为Z;c）内遮阳：代号为N。4.1.2按传动方式分：a）手动式：代号为S;b）电动式：代号为D。4. 2标记按遮阳金属百叶帘的产品代号JSBYL、分类代

10、号、尺寸（BXLXH） 和标准编号顺序进行标记。 JSbyl-D-JGT2512017尺寸（BXLXH）Lr传动方式代号安装部位代号示例：规格50m100十0.36. 3. 3成品高度、宽度和厚度偏差金属百叶帘高度、宽度和厚度偏差应符合表5的要求。表5金属百叶帘高度、宽度和厚度偏差单位为毫米方向标称尺寸允许偏差高度(H)25000-10宽度(L)25000-5厚度80+46.4操作力手动操作的金属百叶帘的操作力不应超过表6所限定的值。单位为牛顿表6操作力分级要求操作类型操作力限值转动操作30拉动操作90直接(手或杆)操作垂直面90水平或斜面506.5机械耐久性机械耐久性试验循环次数应符合表7的

11、规定，试验后应符合以下规定:a）产品外观和导轨无永久性损伤；b）百叶片不致因磨损导致穿孔；c）操作装置应无功能性障碍或损坏；d）手动操作的产品操作力应符合表6的规定；e）电动操作的产品速度的变化率应小于或等于20%;f）电动操作2个循环，遮阳产品伸展、收回过程中应有效自动定位于设定位置;g）注油部件不应有渗、漏现象。表7百叶帘机械耐久性次数要求操作类型循环次数1级2级3级外遮阳伸展与收回23000三 700010000开启与闭合26-00014000220000内遮阳、 中间遮阳伸展与收回20002500010000开启与闭合2400010000220000注：机械耐久性注明循环次数。6.6

12、抗风性能外遮阳金属百叶帘及用于开放空间的中间遮阳金属百叶帘应进行抗风性能试验，其抗风性能应符 合以下规定：a）在额定荷载的作用后，金属百叶帘的正常使用不应受影响，不会产生塑性变形或损坏，位移变 化率应小于5%L,手动操作产品操作力应符合表6的规定；b）在安全荷载的作用后，金属百叶帘不应从导轨中脱出且不应产生损坏。外遮阳金属百叶帘应按额定荷载（P）和安全荷载（1.5P）确定抗风性能等级，抗风性能等级分 为17级，见表8。表8百叶帘抗风性能等级单位牛顿每平方米等级1234567额定荷载 （P）40P7070P110110P170170P270270P400400P600600P800注：抗风性能注

13、明额定荷载值。6.7 遮阳系数遮阳系数（SC）按完全伸展且关闭状态下的SC值进行分级，应符合表9的规定。表9遮阳系数分级等级12345SC值Sc0. 700, 50Sc0. 700, 30Sc0. 500, 10Sc0. 30Sc0.10注：太阳得热系数为遮阳系数的0.87倍。7试验方法7.1 外观质量按GB/T 9761的规定，在非阳光直射的良好自然光条件下进行试验。随机取一件样品，完全伸展 关闭，在距样品中心1 m处目视观察。7.2 膜厚按GB/T 4956或GB/T 4957的规定进行测量，每件试样上沿长度方向至少要测量5个等间距位 置的局部膜厚，局部膜厚应为不少于3次测量值的平均值，平

14、均膜厚应为不少于5个局部膜厚的平 均值。7.3 尺寸及尺寸偏差7.4 3.1叶片基材厚度及偏差先用最小分度值为0.0ImnI的厚度千分尺测量试样某一点的总厚度，然后按GB/T 4956或 GB/T 4957的规定测量该点的局部膜厚，以总厚度与局部膜厚的差值为该点的基材厚度。每件试样上 至少测量四角和中心5个位置。以测量值的最大值与标称值之间的偏差作为试验结果。7.5 3.2叶片宽度用最小分度值为002 mm的游标卡尺测量。每片至少测量3处的宽度值。以测量值的最大值与 标称值之间的偏差作为试验结果。7.6 .3成品高度、宽度和厚度用最小分度值为1 mm的钢卷尺测量。每件金属百叶帘测量至少3处。以

15、全部测量值与标称值之 间的极限偏差作为试验结果。7.4 操作力按JG/T 242规定的方法进行。7.5 机械耐久性按JG/T 241规定的方法进行。7.6 抗风性能按JG/T 239规定的方法进行。7.7 遮阳系数按JG/T 281规定的方法进行。8检验规则8.1 检验类型检验类型分为出厂检验和型式检验，见表10。表10出厂检验和型式检验项目序号项目名称要求的 章条号试验方法 章条号检验类型出厂检验型式检验外遮阳金属 百叶帘内遮阳、中间遮 阳金属百叶帘1外观质量6. 17. 12膜厚6.27.23尺寸及尺寸偏差6.37.3V4操作力6.47.4005机械耐久性6.57.5J6抗风性能6. 67

16、607遮阳系数6.77.7J注1: J ”表示需检验项目；“ ”表示不需检验项目；“0”表示根据具体情况可选择检验项目O 注2:电动金属百叶帘不应检验操作力。注3:中间遮阳金属百叶帘在工程需要时可进行抗风性能检测。8.2 出厂检验8. 2.1产品应逐件检验，检验合格并附上合格证后方可出厂。9. 2.2判定规则出厂检验项目全部合格，判定产品合格。其中有一项不合格的产品应返修后再检验，出厂检验项目 全部合格，方可判定合格。10. 型式检验8. 3.1在下列情况下，应进行型式检验：a）正常生产时，每年进行一次型式检验；b）新产品试制或老产品转厂；c）产品结构、材料、工艺有较大改变，可能影响产品性能

17、时；d）产品停产半年以上，恢复生产时。9. 3.2样本从出厂检验合格产品中随机抽取2件同材质同类型产品。8. 3.3判定檄IJ型式检验时，如有不合格项目应加倍抽样检验不合格项，如仍不合格则判该批产品不合格。9标志、包装、运输和贮存8.1 标志产品标识应清晰地标出以下内容：a）产品名称或商标；b）产品执行的标准编号；c）制造商名称、地址、生产日期或批号；d）标记和出厂编号；e）使用不当会造成产品本身损坏或影响安全使用的产品，应设置简明有效的使用警示标志和说 明（包括文字图示）。8.2 产品合格证书、使用说明书9. 2.1产品合格证书每个出厂检验或交货批应有产品合格证书。产品合格证书的编制应符合G

18、B/T 14436的规定，应包括下列内容：a）产品名称或商标（包括产品执行的标准编号）；b）产品型式检验的性能检验参数值；c）产品批号、规格尺寸和型号；d）生产日期、检验日期、出厂日期，检验员签名及制造商的质量检验章；e）制造商名称、地址及质量问题受理部门联系电话；f）用户名称及地址。10. .2使用说明书每批产品出厂或交货时应有产品使用说明书，产品使用说明书应包括产品说明、安装说明、使用说 明和维护保养说明等内容。9.3包装9.3.1 产品包装应牢固，并有防潮保护措施，纸箱应符合GB/T 6543规定。9 . 3.2包装箱应保证在正常运输和保管条件下，不致因颠震、装卸、受潮或侵入灰尘，而使产品受到 损伤。10 3.3包装箱上的贮运图示标志应符合GB/T191规定；发货标志应符合GB/T 6388规定。9.4 运输产品运输包装应符合GB/T 9174规定，在装卸及搬运过程中应轻放，堆放不能致使箱体变形。9.5 贮存产品装箱后应保存于通风干燥无腐蚀环境的室内O
