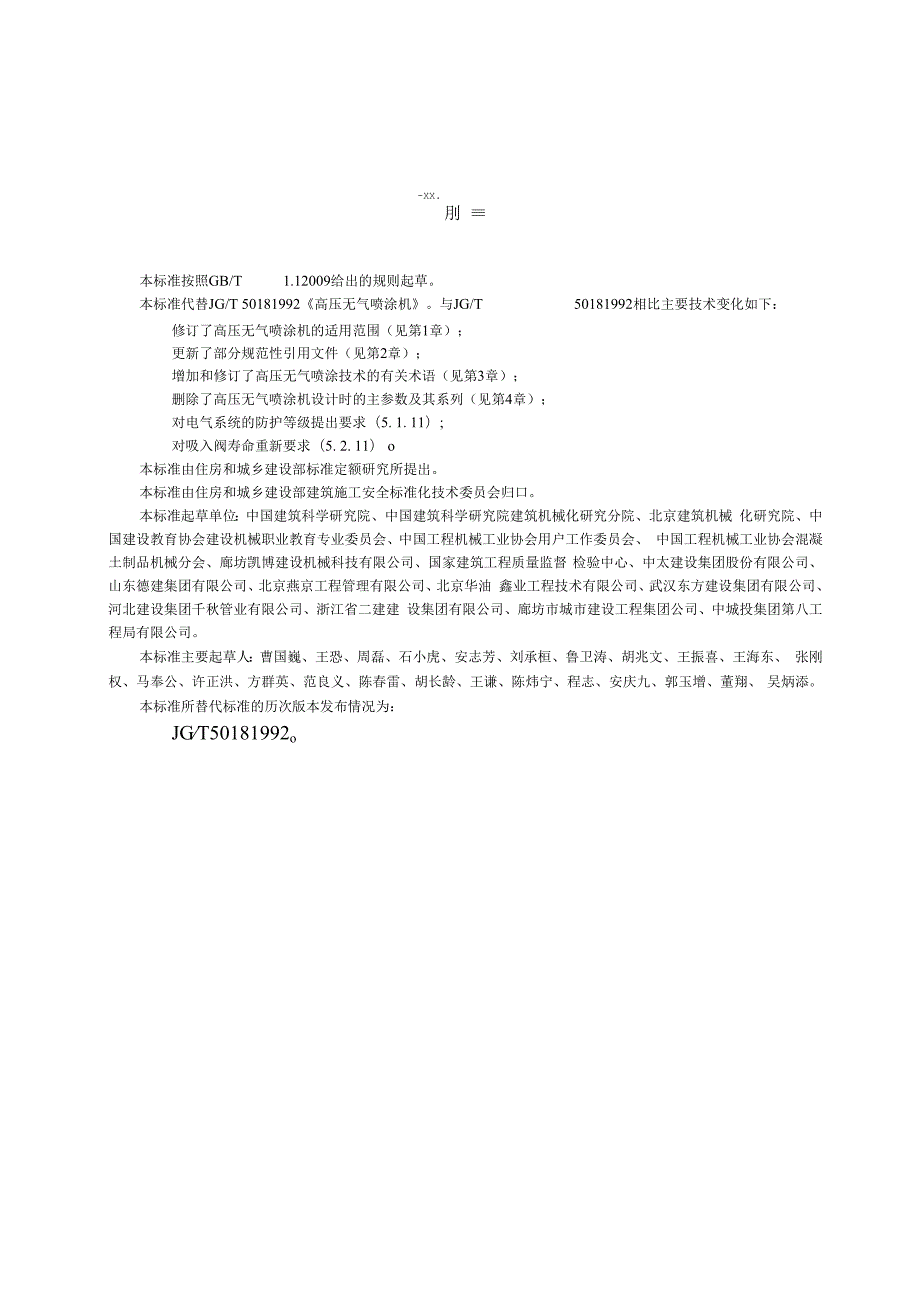

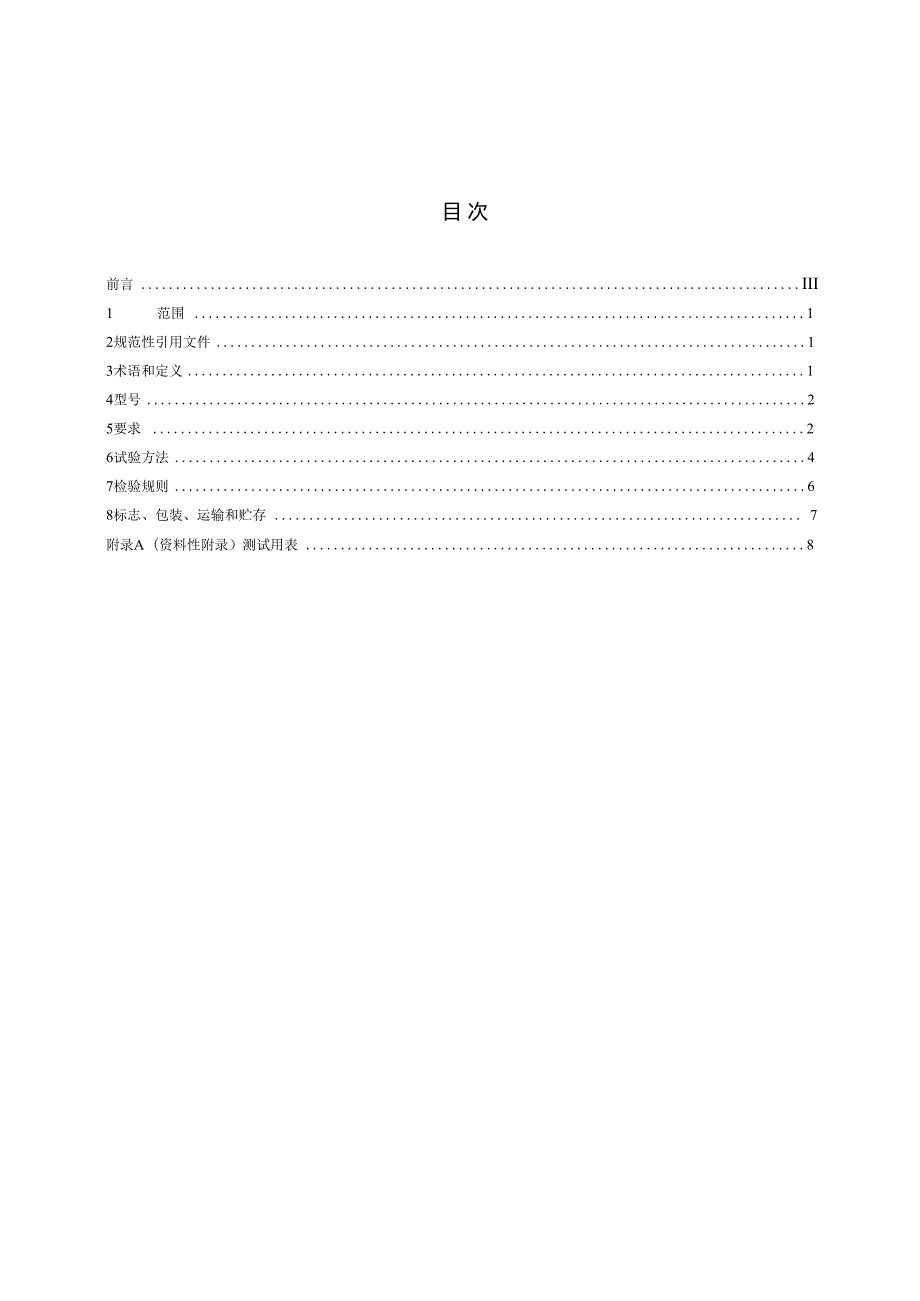

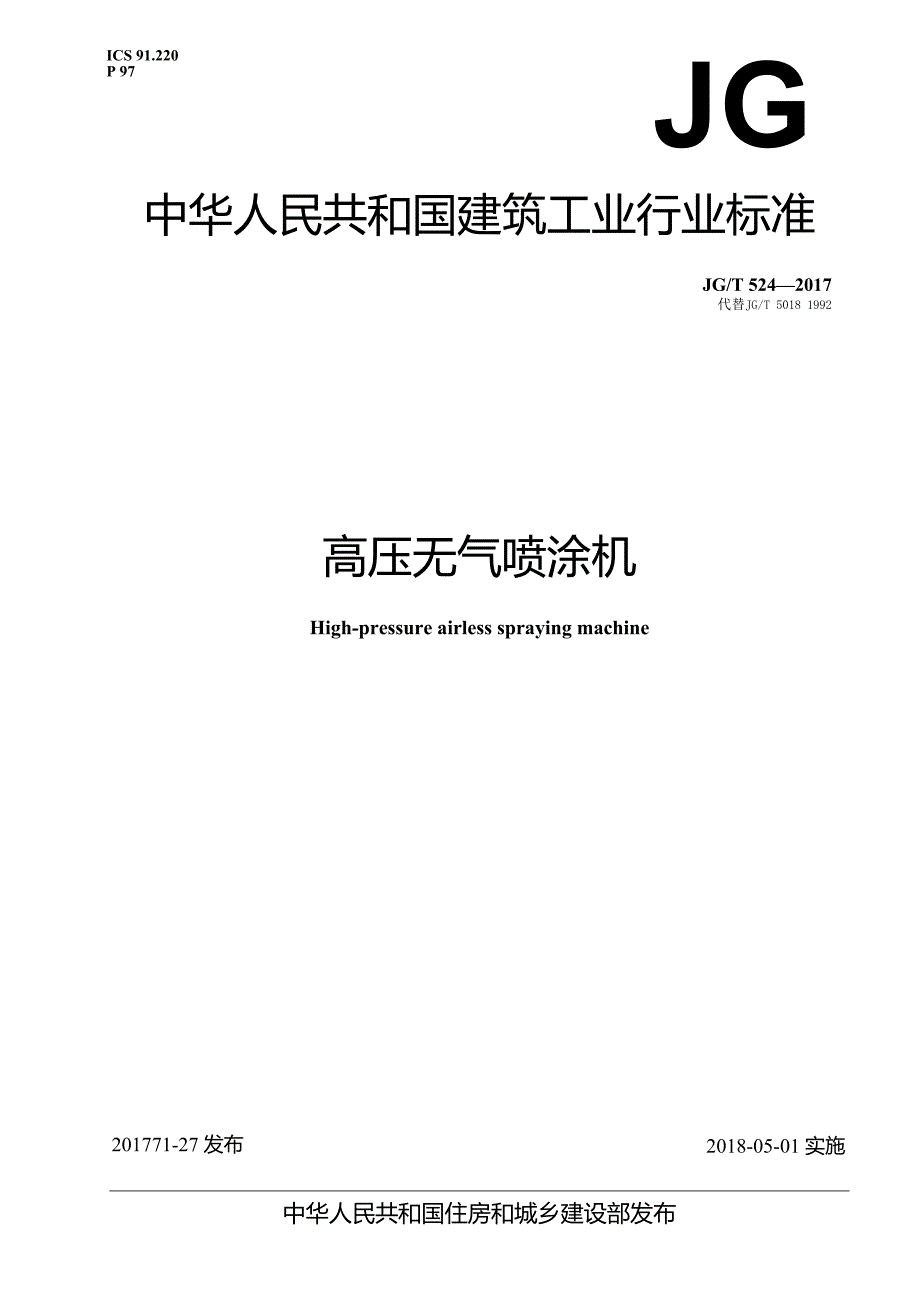

1、ICS 91.220P 97JG中华人民共和国建筑工业行业标准JG/T 5242017代替JG/T 5018 1992高压无气喷涂机High-pressure airless spraying machine2018-05-01 实施201771-27 发布中华人民共和国住房和城乡建设部发布目 次前言 III1范围 12规范性引用文件13术语和定义14型号25要求 26试验方法47检验规则68标志、包装、运输和贮存 7附录A（资料性附录）测试用表 8-XX.刖 本标准按照GB/T1.12009给出的规则起草。本标准代替JG/T 50181992高压无气喷涂机。与JG/T50181992相比主要

2、技术变化如下：修订了高压无气喷涂机的适用范围（见第1章）；更新了部分规范性引用文件（见第2章）；增加和修订了高压无气喷涂技术的有关术语（见第3章）；删除了高压无气喷涂机设计时的主参数及其系列（见第4章）；对电气系统的防护等级提出要求（5. 1. 11）;对吸入阀寿命重新要求（5. 2. 11） o本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑施工安全标准化技术委员会归口。本标准起草单位：中国建筑科学研究院、中国建筑科学研究院建筑机械化研究分院、北京建筑机械 化研究院、中国建设教育协会建设机械职业教育专业委员会、中国工程机械工业协会用户工作委员会、 中国工程机械工业协会

3、混凝土制品机械分会、廊坊凯博建设机械科技有限公司、国家建筑工程质量监督 检验中心、中太建设集团股份有限公司、山东德建集团有限公司、北京燕京工程管理有限公司、北京华油 鑫业工程技术有限公司、武汉东方建设集团有限公司、河北建设集团千秋管业有限公司、浙江省二建建 设集团有限公司、廊坊市城市建设工程集团公司、中城投集团第八工程局有限公司。本标准主要起草人：曹国巍、王恐、周磊、石小虎、安志芳、刘承桓、鲁卫涛、胡兆文、王振喜、王海东、 张刚权、马奉公、许正洪、方群英、范良义、陈春雷、胡长龄、王谦、陈炜宁、程志、安庆九、郭玉增、董翔、 吴炳添。本标准所替代标准的历次版本发布情况为：JGT50181992o高

4、压无气喷涂机1范围本标准规定了涂料、树脂、溶剂、胶粘剂等不含固体颗粒流体介质喷涂或输送用高压无气喷涂机（以 下简称喷涂机）的术语和定义、型号、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于工作压力为8 MPa50 MPa、最大流量不大于IOO L/min的常温高压无气喷涂机。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191包装储运图示标志GB/T 3797 电气控制设备GB/T 9439灰铸铁件GB/T 12361钢质模锻件通用技术条件G

5、B/T 13384机电产品包装通用技术条件JB/T5943 工程机械焊接件通用技术条件3术语和定义3.1无气喷涂 high pressure airless spraying将高压流体介质通过输送系统、喷枪、喷嘴瞬间喷出，迅速膨胀、雾化，射向被涂面形成涂层的工艺。3.2高压无气喷涂机 high pressure airless spraying machine利用高压无气喷涂原理进行作业的施工设备。3.3额定工作压力rated capacity喷涂机工作时泵输出口允许的压力。注：单位为MR。3.4额定流量rated flow在额定压力下，单位时间内能够泵送流体介质的体积。注：单位为ITmin。

6、3.5最大流量 maximum flow喷枪不装喷嘴时喷涂机喷枪口的稳定流量。注：单位为L/min。3.6无气喷枪 airless spraying gun不借助空气，将高压流体介质形成雾化喷射效果的用于喷涂作业操控的部件。3.7无气喷嘴 airless nozzle在无气喷涂中，使流体介质雾化用的喷枪末端元件。4型号 4. 1型号编制喷涂机型号由组、型、特性代号、主参数和更新变型代号组成，喷涂机主参数应为标定最大流量，可 精确至小数点后一位，标记如下：更新变型代号,羊大写英文字母 (A/B/C.)表示主参数代号：最大流量L/min组、型、特性代号：P喷涂机W无气G1 压4. 2标记示例示例1

7、最大流量为15 L/min的高压无气喷涂机，型号表示为：高压无气喷涂机PWGI5 JG/T 524。示例2 :最大流量为8 Lwn的高压无气喷涂机第一次变型产品，型号表示为：高压无气喷涂机PWG8AJG/T524。5要求5. 1 一般要求5. 1.1喷涂机在下列环境条件下应能正常工作：a)环境温度+5C+40C;b)环境相对湿度不大于90%(25 );c)电源电压偏离额定值10%。5.1.2锻件应符合GB/T 12361的要求，不应有裂纹、夹层、夹渣等。5. 1. 3铸件应符合GB“ 9439的要求，不应有裂纹、冷隔、缩孔等。5. 1.4焊缝应符合JB“ 5943的要求，不应有漏焊、烧穿、咬

8、肉等。5.1.5与涂料介质接触的零件应有保护层，零件外露表面应进行防锈处理。5. 1.6保护罩壳安装应牢固可靠。5.1.7喷涂机高压系统应有可靠的过压、过载保护装置。5. 1. 8阀的通断位置和旋向应有醒目标志。5. 1.9电气系统应有可靠的接地装置，在接地装置处应有接地标志。5. 1. 10电气系统应具有防水、防振、防尘措施，其设计、安装应符合GB/T 3797的规定，电气系统的防 护等级应不低于IP45 O5.1.11带电零件与机体间的常态绝缘电阻应不小于2 MQo5.2技术性能要求1.1.1 2.1喷涂泵输出口处应设置压力表。1.1.2 正常工作条件下，喷嘴喷涂应雾化良好、喷涂均匀。1.

9、1.3 控制阀应操作方便、定位准确、安全可靠。1.1.4 喷涂机在额定工作压力下运转不应有异常声响。1.1.5 喷枪应便于操作，关闭时应不有滴漏现象。1.1.6 喷涂机实际流量误差不应超过额定流量的5九1.1.7 喷涂机在额定工作压力115%时应符合下列规定：a)运转5 min,压力应稳定且管道连接部分应不有泄漏现象；b)安全阀应自动打开，使介质回流。1.1.8 在0%115%额定工作压力内，调压阀应正常工作。1.1.9 关闭喷涂机安全阀和喷枪，将压力调至额定工作压力，然后关机保压5 min,压力降低值应不超 过额定工作压力的3%。1.1.10 喷涂机在额定工作压力下，工作噪声应不大于80 d

10、B (A)。5. 2. 11喷涂机吸入阀寿命应不低于500鼠5.2.12 喷涂机作业率应不小于88%,作业率按式(1)计算： vTTTTrxloox (1)式中：N作业率；To作业时间，单位为小时(h);T1故障维修时间，单位为小时(h);T2正常保养时间，单位为小时(h) O5.2.13 喷涂机平均无故障工作时间应不小于35 h,平均无故障工作时间按式计算：MFBF 3式中：MTBF平均无故障工作时间，单位为小时(h);No当量故障次数，单位为次；当N0l时，W =Io当量故障次数按式计算：N O =Sel n,(3)式中： e, 第i类故障危害度系数，见表1;n;第i类故障次数。同时发生的

11、故障，只作一次故障计算，危害度系数按大者记；由于非喷涂 机本身原因发生的故障，不作为故障次数，修复时间也不记入累计修理时间。表1故障危害度系数故障 级别故障 类别判别准则故障举例危害度 系数eA严重 故障对喷涂机正常工作有严重影响造成整机不 能正常工作柱塞回位弹簧折断高压软管爆破 喷枪枪体断裂5B一般故障对喷涂机正常工作有较大影响，修复、调整 时间不超过0 5 h调压阀失灵 安全阀失灵 吸入阀泄漏1C轻度 故障对喷涂机工作性能有轻微影响螺栓松动管接头轻微泄漏0. 16试验方法6.1 试验条件6.1.1 环境条件应符合5.1. 2的规定。6.1.2 喷涂介质应采用清水。6.1.3 试验仪器、仪表

12、量具、传感器、工具等，应经法定计量部门检定或校准合格，并在检定有效期内, 试验过程中应使用同一仪器、工具。6.2 噪声测定6 . 2.1测试仪器和工具应满足下列要求：a）声级计：误差0.5dB（A）;b）钢卷尺：精度等级为级。7 .2.2试验条件应满足下列要求：a）试验应在不小于15 m15 m的空旷室外进行；b） 天气：无雨，风速小于5 m/s;c）声级计附近，除测量者和喷涂机操作人员外，应不有其他人员。6. 2. 3测试项目应包括环境本底噪声和喷涂机工作状态噪声。7. 2.4测试方法应满足下列要求：a）测试时应在喷涂机中心点前、后、左、右各布置一个测试点；b）测试点与喷涂机中心水平距离应

13、为1m,与地面垂直高度应为1.5%c）测试时声级计应使用计权网络、“快”挡测量；d）测得噪声应高于本底噪声10 dB（A）o6.2.5测试结果应计入附录A表A.1,并应满足5. 2. 10的要求。6. 3 流量的测定6. 3.1测量仪器应符合下列要求：a）容器；b）秒表误差：士0.5 So6. 3.2测量方法启动喷涂机，将喷涂机工作压力调到额定工作压力，正常运转10 min,卸掉喷嘴，打开喷枪，待液流 稳定后将水直接注入容器，同时计时直至1 min为止，计算注入容器的介质的体积，按上述方法测量三 次，取其算术平均值，将测试结果填入表A.2。6.4 保压试验启动喷涂机，将工作压力调至额定工作压力

14、记下压力表读数也，然后停机5 min再记下压力表读 数pz,计算（1二e）XlO0%反复三次，取其算术平均值，并填入表A.3。6.5 绝缘性能试验6. 5.1测量仪器，500 V兆欧表：精度等级1.5级。6.5.2测量方法应符合下列要求：a）将500 V兆欧表的两个表笔分别接在最大接长管的高压软管两接头之间，记下表中读数并填 入表A.4;b）将500 V兆欧表的两个表笔分别接在电动机引线与机壳之间，记下表中读数，将测试结果填 入表A.4o6.6 接地电阻测试6.6.1 测量仪器交流电流表、交流电压表、可调电阻。6.6.2 测量方法在接地端子和可触及金属零件之间应通过不超过12 V的交流工频空

15、载电压，并串接可调电阻和交 流电流表；在接地端子和测量点并接交流电压表，调节可调电阻，使交流电流表读数不小于25 Ao读取接地端子和可触及金属零件之间的电压降和回路电流值，用欧姆定律计算电阻值，计算结果记 入表A.4。6.7 额定工作压力喷枪试验启动喷涂机，将压力调至额定工作压力，正常运转10 min应无异响。操作喷枪运转10 min,确认雾 化情况正常后关闭喷枪，目测喷枪运转情况，其技术要求应符合5. 2. 5的规定。6.8 超载能力试验启动喷涂机，旋转调压阀，将压力调至额定工作压力的115%,打开喷枪运转5 min,目测管道连接 部分及喷枪应无泄漏，压力表读数应稳定，喷枪雾化情况应正常，安

16、全阀应自动开启。6.9 吸入阀试验启动喷涂机，打开不装喷嘴的喷枪使介质循环，当吸入阀失效时，记录喷涂机累计运转时间，测定结 果应满足5.2. 的规定。6.10 可靠性试验6. 10. 1可靠性试验方法应满足下列要求: a）启动喷涂机，调整其压力至额定工作压力，打开喷枪使介质循环，当该机连续或累计运转50Oh 时停机。b）做完上述试验后，卸掉喷嘴，启动喷涂机，调整压力阀使工作压力达到额定工作压力，打开喷 枪使介质循环。当液流稳定时把介质直接注入测量容器，并开始记时，测定每分钟流量，共测 三次，结果记入表A.2。c）上述两项试验完毕后。将喷涂机解体，检查隔膜、柱塞、阀、弹簧等主要零件是否损坏。d）

17、试验中每班次的试验情况应填入表A.6,进行技术分析，对损坏部件应进行测量。试验结束 后将可靠性试验结果统计并填入表A.5。6.10. 2喷涂机作业率和平均无故障时间作为喷涂机可靠性的依据，测定结果应满足5. 2.12、5. 2.13的 规定。7检验规则7.1 检验分类检验分出厂检验和型式检验。7.2 出厂检验7. 2.1产品出厂前应按表2要求逐台进行出厂检验。7. 2.2产品按表2中出厂检验项目全部合格后判定为合格，有一项不合格时，允许加倍抽样，重新进行 全项目试验，重新试验结果作为最终试验结果。表2检验项目序号检验项目出厂检验型式检验判定依据检验方法1外观检查5. 1目测2噪声测定5. 2.

18、 106.23最大流量测定5. 2.66.34保压试验5. 2.96.45绝缘性能试验5. 1. 116.56可靠性试验5. 2. 115. 2. 125. 2. 136. 107喷枪试验5. 2.56.78喷涂试验5. 2.26.79额定工作压力试验5. 2.46.710超载试验5. 2.76.811调压阀试验5. 2.86.812接地电阻测量5. 1. 106.613吸入阀寿命5. 2. 116.9注：“ ”为检验项；“一”为不检验项。7.3型式检验7. 3.1凡属下列情况之一时应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，结构、材料、工艺改变，可能影响产品性能

19、时；c）正常生产时，每两年进行一次检验；d）国家质量监督机构提出进行型式检验的要求时。7. 3.2型式检验项目应符合表2的规定，应从当年生产并已入库的产品中随机抽取1台样机，其库存量 不得小于3台。7. 3.3样机按表2中型式检验项目全部合格后判定为合格，有一项不合格时，允许加倍抽样，重新进行 全项目试验，重新试验结果作为最终试验结果。8僦、簸、口贮存8.1 产品标牌应字迹清晰、牢固安装在产品上的明显且不易损坏的位置。8.2 产品标牌应包括下列内容：a）制造厂名称；b）产品名称及型号；c） 最大流量；d）额定工作压力；e）整机质量；f）外型尺寸；g）产品出厂编号；h）产品制造日期。8.3 喷涂

20、机的包装、运输和贮存应符合GB/T 191和GB 13384的规定。8.4 包装箱内应有下列技术文件：a）装箱清单；b）产品使用说明书；c）易损件目录；d）随机工具及备件清单；e）产品出厂合格证。8.5 产品应存放在无雨淋、无日晒和无腐蚀气体的环境中。附录A（资料性附录）测试用表表A.1噪声测试记录表生产厂名称 产品名称出厂编号 制造日期试验地点 试验日期天气、温度方向、风速dB(A)测点序号噪声值算术平均值备注1234本底噪声试验人员记录人员生产厂名称出厂编号试验地点天气、温度表A.2流量记录表产品名称制造日期试验日期 方向、风速L/min项目123测量结果算术平均值试验人员记录人员项目次数

21、123pi, MPapa, MPa(pl-p2) 100%pl算术平均值表A.3保压测试记录表出厂编号试验地点生产厂名称.制造日期试验日期方向、风速一产品名记录人员试验人员表A4绝缘性能试验记录表生产厂名称.产品名称出厂编号制造日期试验地点.试验日期方向、风速项目测试结果带电零件与电机机壳件电阻/MQ高压软管两接头间电阻/MQ接地电阻/Q天气、试验人员记录人员表A.5作业可靠性试验统计数据生产厂名称产品名称出厂编号制造日期试验地点试验日期天气、温度方向、风速序号项目名称统计数备注1试验班次/次2累计作业时间/h3累计故障时间/h4累计维修保养时间/h5作业率6平均无故障作业时间/h试验人员记录
