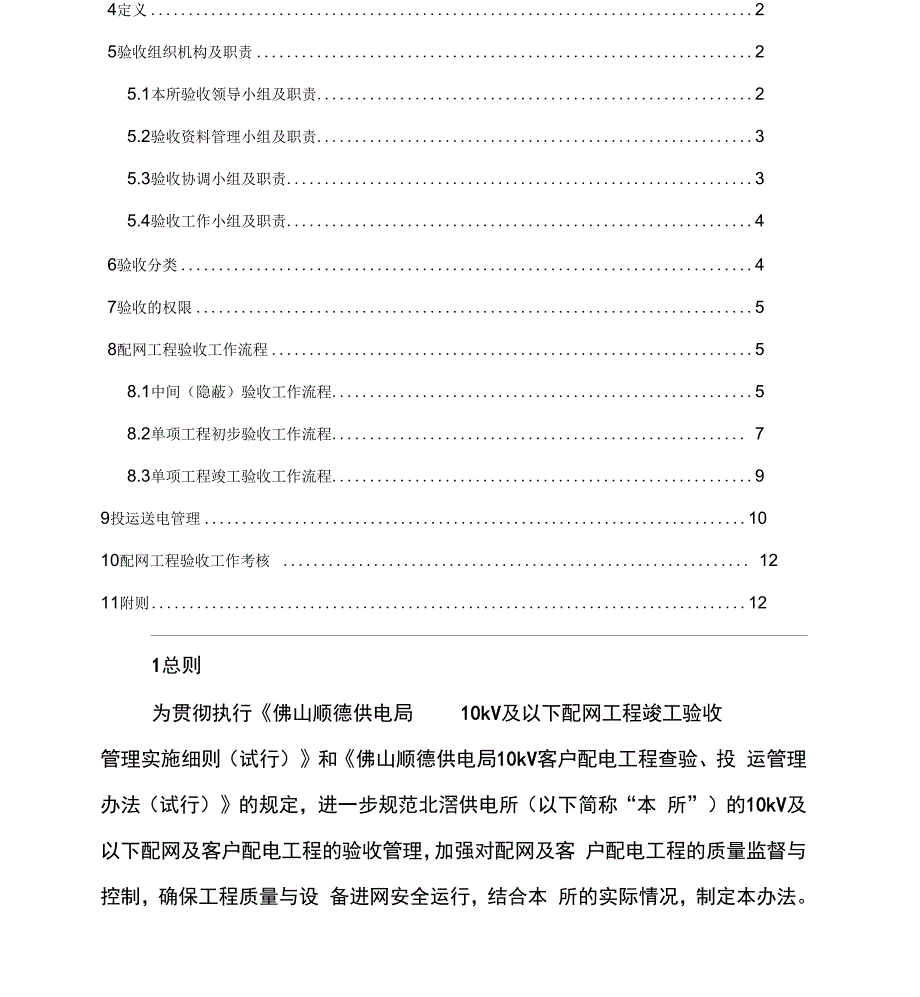

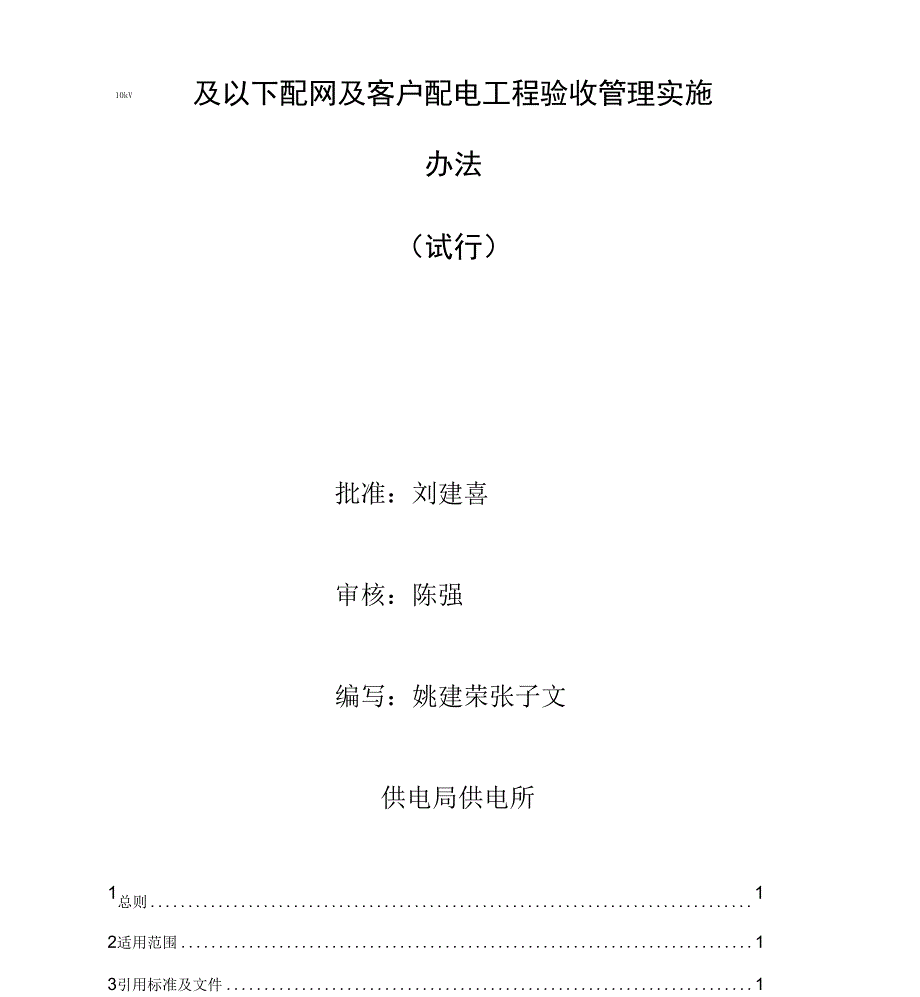

1、10kV及以下配网及客户配电工程验收管理实施办法(试行)批准:刘建喜审核:陈强编写:姚建荣张子文供电局供电所1总则12适用范围13引用标准及文件14定义25验收组织机构及职责25.1本所验收领导小组及职责25.2验收资料管理小组及职责35.3验收协调小组及职责35.4验收工作小组及职责46验收分类47验收的权限58配网工程验收工作流程58.1中间(隐蔽)验收工作流程58.2单项工程初步验收工作流程 78.3单项工程竣工验收工作流程99投运送电管理1010配网工程验收工作考核 1211附则121总则为贯彻执行佛山顺德供电局10kV及以下配网工程竣工验收管理实施细则(试行)和佛山顺德供电局10kV

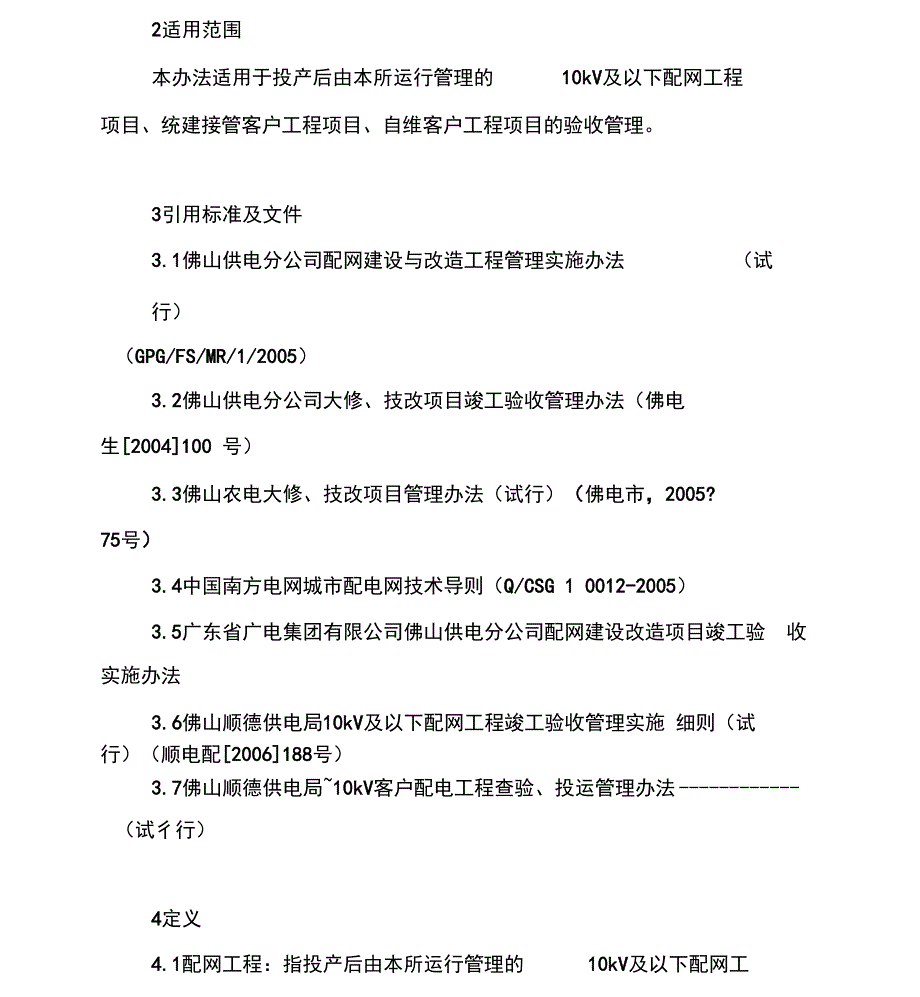

2、客户配电工程查验、投 运管理办法(试行)的规定,进一步规范北滘供电所(以下简称“本 所”)的10kV及以下配网及客户配电工程的验收管理,加强对配网及客 户配电工程的质量监督与控制,确保工程质量与设 备进网安全运行,结合本 所的实际情况,制定本办法。2适用范围本办法适用于投产后由本所运行管理的10kV及以下配网工程项目、统建接管客户工程项目、自维客户工程项目的验收管理。3引用标准及文件3.1佛山供电分公司配网建设与改造工程管理实施办法(试行)(GPG/FS/MR/1/2005)3.2佛山供电分公司大修、技改项目竣工验收管理办法(佛电生2004100 号)3.3佛山农电大修、技改项目管理办法(试行

3、佛电市,2005?75号)3.4中国南方电网城市配电网技术导则(Q/CSG 1 0012-2005)3.5广东省广电集团有限公司佛山供电分公司配网建设改造项目竣工验 收实施办法3.6佛山顺德供电局10kV及以下配网工程竣工验收管理实施 细则(试行)(顺电配2006188号)3.7佛山顺德供电局10kV客户配电工程查验、投运管理办法(试彳行)4定义4.1配网工程:指投产后由本所运行管理的10kV及以下配网工程项目的简称,包含基建工程、修理工程、技改工程、线路外委迁改工程。4.2配网客户工程:指由用电客户投资新建(改造)的10kV及以下配网工程。按建成投产后资产的隶属关系分为统建接管客户工程、

4、自 维客户工程两类。4.3统建接管客户工程:指新建(改造)的电力设施按一户一表的要求 建成后或按照从接电点至供用电合同明确的产权分界点由客户投资建设的原 则建成后的电力设施,由统建(建设)单位与 供电企业签订协议,资产无偿 移交我所,由我所按供用电工程管理暂行办法所规定的界面进行运行管 理的10kV及以下配网客户工程。4.4自维客户工程:指由客户投资新建(改造)但建设投产后资产属于 客户、并由客户自行维护、管理的10kV及以下配网客户工程。5、验收组织机构及职责5.1本所验收领导小组及职责组长:分管安全生产副所长副组长:配网部经理(正职)成 员:所安全员、配网部副经理、营销部正(副)经理、基

5、建物资部经理、各运检班正(副)班长、计量班班长、用电检查班班长、业 扩班班长。职责:负责本所辖区内所有工程项目的质量跟踪,监督施工单位的三级 验收执行情况以及监理单位的监理验收执行情况,负责组织、协调、监督、管理各类工程项目的验收工作。下设三个工作小组分别为:验收资料管理小组、验收协调小组、验收工 作小组,日常工作由配网部负责。5.2验收资料管理小组及职责组长:配网部副经理成员:配网管理员、营销管理员职责:负责接收工程项目施工单位的验收申请资料;负责审查验收申请 资料的准确性及完整性;对审查不合格的验收申请资料退还验收申请单位并提出整改要求;对审查合格的验收申请资料按时报送验收协调小组;负责对

6、竣工验收合格项目工程投运后相关运行资料的 更新工作;负责对项目工程各类验收资料的归档管理;负责向局级验收小组 申请工程项目验收及报送相关验收资料(相关验收资料必须经本所验收领导小组组长审批同意,小组组长审批同意 后,配网工 程 及统建接管客户工程由配网部向区局配运部申请验 收,10kV客户配电工 程(除统建接管客户工程)由营销部向市场部申请验收,计量验收及用表统一由计量班向市局计量部申请)。5.3验收协调小组及职责组长:配网部经理(正职)成员:各部门及班组负责人职责:负责组织协调本所相关部门落实参加本次验收工作的人 员名单; 负责组织协调项目设计单位、项目施工单位、建设单位、监理单位、设 备生

7、产单位等相关单位落实参加本次验收工作的联系负责人姓名及联系 电话;负责编制本次验收工作的配网工程验收 人员联系表(附件 12),并与验收申请资料一同提交本所验收领导小组组长审批。5.4验收工作小组及职责组长:分管安全生产副所长或其委托人成员:本次本所参加验收工作的人员职责:负责主持实施本次所有验收工程项目的验收工作,对工程项目的验收质量负责,对本所验收领导小组组长负责;对验收中发现的问 题,填写配网工程验收缺陷记录及整改情况记录表(附件10),向施工单位提出整改要求,确定整改期限;对验收(复验)合格 的,在相应的验收表上加意见及签名确认;将验收资料归类整理后送验收资 料管理小组,并将验收工作情

8、况向本所验收领导小组组长汇报。专变用户在申请电房验收时原则上应提前三个工作日向验收小组 申请低压验收,如在电房验收时低压工程尚没竣工或没通过查验,原则上 不给予投运送电,直至低压工程验收合格为止。6验收分类验收分为:实施单位内部验收、监理验收、中间(隐蔽)验收、工程 初步验收、工程竣工验收等。6.1实施单位内部验收:项目施工单位必须实行监护人验收、班组验 收、施工单位验收三级验收,没有委托工程监理单位进行工程监理的项目, 施工单位三级验收合格后直接向本所申请验收。6.2监理验收:项目施工单位三级验收合格后监理单位必须和施工单位进行监理验收,监理验收合格后才能向本所申请验收。6.3中间(隐蔽)验

9、收:由项目监理单位组织,本所验收工作 小组主持,没有委托工程监理单位的项目,由施工单位组织,本所验收工作 小组主持,并做好相关验收记录,重要的中间(隐蔽)验 收可由局级验收小 组长或其委托人主持。6.4工程初步验收:由监理单位组织,本所验收工作小组主持, 没有委托工程监理单位的项目,由施工单位组织,本所验收工作小组主持, 初步验收合格后方可向局级验收小组申请竣工验收。6.5工程竣工验收:由本所验收工作小组组织,局级验收小组 长或其委 托人主持。7、验收的权限7.1配网工程及统建接管客户工程中0.38kV的线路及设备、315kVA以下的变压器工程、200m以下的电缆、3档以下的架空线、其他小型

10、设备的安装的中间(隐蔽)工程验收和竣工验收由本所验 收工作小组验收合 格后交局级验收小组负责抽查(抽查范围不小于工程量的30%)。7.2配网工程及统建接管客户工程中其他的10kV线路、电房、变压 器、不涉及固定资产更改的小型项目等工程的中间(隐蔽)验收由本所验收 工作小组负责;竣工验收由局级验收小组负责,本所验收工作小组参与。7.3 10kV自维客户工程的竣工验收工作的中间(隐蔽)验收由 本所验 收工作小组负责;竣工验收由局级验收小组负责,本所验收工作小组参与。7.4其它自维客户工程的中间(隐蔽)验收和竣工验收均由本 所验收工 作小组负责。7.5所有的工程初步验收由本所验收工作小组负责。7.6

11、各级验收小组应按照上述验收权限进行工程的验收,项目设计单 位、项目施工单位、项目建设单位、项目监理单位、设备生 产单位等有关单 位的人员也必须参加验收。8配网工程验收工作流程8.1中间(隐蔽)验收工作流程(工作流程见附件1)8.1.1施工单位内部验收及监理单位验收合格后,由监理单位组织配网工程的中间(隐蔽)验收。没有委托工程监理单位进行工程 监理的项 目,施工单位直接向本所验收资料管理小组申请配网工程的中间(隐蔽)验 收,施工单位的验收申请资料必须提前2个工作日送达本所验收资料管理小组。8.1.2中间(隐蔽)验收的范围:铁塔基础、电房土建部分、接地装铭 的敷设、电缆沟(管)土建部分、电缆头(含

12、终端、中间接头)制作。8.1.3施工单位申请中间(隐蔽)验收时需提交的资料8.131中间(隐蔽)工程验收记录表(附件2)。8.132隐蔽工程验收图片(附件3)。8.1.3.3电缆终端、接头中间验收记录表(附件 4)。8.1.3.4经本所审核批准的施工图纸。8.1.3.5施工单位的施工许可证复印件一式三份(盖企业公章)8.1.3.6施工单位的企业营业执照复印件一式三份(盖企业公 章)。以上8.135和8.136只适用于首次到本所办理申请验收的施 工单位。8.1.4验收资料管理小组收到施工单位的验收申请资料后,在1个工作日内完成验收申请资料的审查工作,对审查不合格的验收申请资料退还验收申请单位并提

13、出整改要求,对审查合格的验收申请资料于次日报送验收协调小组。8.1.5验收协调小组收到验收申请资料后,在1个工作日内组织协调相关部门、单位落实参加本次验收工作的人员名单及联系电话,编制本 次验收工作的配网工程验收人员联系表(附件12), 并与验收申请资料一同提交本所验收领导小组组长审批。8.1.6验收领导小组组长审批后,确定验收工作小组成员,亲自或委托其他人员负责主持本次中间(隐蔽)工程验收工作。8.1.7验收要认真细致,必要时登杆塔或借助相关工具、仪器进 行检 查,施工单位应事先准备好相关工具、仪器。8.1.8中间(隐蔽)验收后,对验收中发现的问题,验收工作小组 填写 配网工程验收缺陷记录及

14、整改情况记录表(附件10),向施工单位提出整改要求,确定整改限期。8.1.9施工单位按照配网工程验收缺陷记录及整改情况记录 表(附 件10)的要求整改完成后,重新向本所验收资料管理小组申请配网工程的中 间(隐蔽)验收,验收资料管理小组按新报验收申请流程办理。8.1.10验收工作小组对验收(复验)合格的工程项目,在相应 的验收 表上加意见及签名确认,将验收资料归类整理后送验收资料管理小组归档, 受委托的验收工作小组负责人应将验收工作情况向 本所验收领导小组组长汇报8.1.11施工单位工程项目的中间(隐蔽)工程验收合格后,经 监理单 位、验收工作小组在填报的附件2或附件4的表上加意见及签名确认后方

15、可进行下一阶段的工作。8.2单项工程初步验收工作流程(工作流程见附件5)821单项工程竣工并经施工单位内部验收及监理验收合格后,由监理单 位出具单项工程监理报告,向本所验收资料管理小组申请单项工程初步验收。没有监理单位的项目由施工单位在内部验收合格后直 接向本所验收资料管理小组申请单项工程初步验收。8.2.2工程具备初步验收的条件8.2.2.1 工程已按经审查后的施工设计(实施方案)及概(预)算书中 的要求施工完毕。8.2.2.2工程已经过施工单位自检合格,有委托工程监理的经监理验收合格,已由监理单位出具单项工程监理报告。8.2.2.3竣工资料符合附件7要求。8.2.2.4现场环境基本清理完毕

16、照明(或临时照明)设施、各 类标示 牌等附属设施齐全有效。8.2.3施工单位向本所申请验收时应按要求提交竣工资料(见附件7),填写工程竣工报验单(附件8),并在工程内容栏中详细列出 施工工程量,经监理单位核实后报本所验收资料管理小组申请单项工程初步 验收(没有委托工程监理的由施工单位直接向本所验收资料管理小组报 送)。8.2.4验收资料管理小组收到施工单位的验收申请资料后,在2个工作日内完成验收申请资料的审查工作,对审查不合格的验收申请资料退还验收申请单位并提出整改要求,对审查合格的验收申请资料,附上配网工程安装质量及工程量检查验收表(附件9)的相应表格,于第3个工作日前报送验收协调小组。8

17、25验收协调小组收到验收申请资料后,在1个工作日内组织协调相关部门、单位落实参加本次验收工作的人员名单及联系电话,编制本 次验收工作的配网工程验收人员联系表(附件12),并与验收申请资料一同提交本所验收领导小组组长审批。826验收领导小组组长审批后,确定验收工作小组成员,亲自或委托 其他人员负责组织本次单项工程初步验收工作。827验收时应根据工程内容及竣工图纸,按照有关施工及验收规范要求,现场逐项填写配网工程安装质量及工程量检查验收表(附件9),并经参加验收人员逐一签名确认。现场检查要细致,必要时登杆塔检查或借助相关工具、仪器进行检查,施工单位应事先准备好相 关工具和仪器。8.2.8对验收中发

18、现的问题,验收工作小组填写配网工程验收 缺陷 记录及整改情况记录表(附件10),向施工单位提出整改要求,确定整改 限期。8.2.9施工单位按照配网工程验收缺陷记录及整改情况记录 表(附 件10)的要求整改完成后,重新向本所验收资料管理小组申请复查验收,验 收资料管理小组按新报验收申请流程办理。8.2.10验收(复验)合格(即单项工程初步验收合格)后,监理单位、验收工作小组应在3个工作日内在工程竣工报验单(附 件8) 上加意见及签名确认(盖单位公章)8.2.11验收工作小组将验收(复验)合格的验收资料归类整理后,送 验收资料管理小组归档,受委托的验收工作小组负责人应将验收工作情况向 本所验收领导

19、小组组长汇报。8.3单项工程竣工验收工作流程(工作流程见附件6)831对于本所验收工作小组负责竣工验收的配网工程项目,以 初步验收意见作为竣工验收意见。8.3.2对于局级验收小组负责竣工验收的项目,由本所验收资料管理小组报局级验收小组申请工程竣工验收。8.3.3工程具备竣工验收的条件:8.3.3.1工程已按经审查后的施工设计(实施方案)及概(预)算书中 的要求施工完毕。8.3.3.2工程已经过本所验收工作小组初步验收合格。8.3.3.3竣工资料符合附件7要求。8.3.3.4现场环境清理完毕,照明(或临时照明)设施、各类标 示牌等 附属设施齐全有效。8.3.4局级验收小组应逐项检查附件7所列竣工

20、资料是否齐全。按有关施工验收规程规范、并对照配网工程安装质量及工程量检查验收表(附件9)内容逐项检查施工质量是否符合要求。验收完毕,将检查结论写入该表,局级验收小组成员签名。8.3.5对于验收中发现的问题,由局级验收小组填发配网工程验收缺陷记录及整改情况表(附件10),由施工单位限期整改后申请复 验,整改期限由局级验收小组确定。整改完成后,由局级验收小组进行复 检,复检合格后方可投运送电。9投运送电管理(工作流程见附件13)9.1经竣工验收合格后的配网工程项目的线路及设备的投运送 电,必须办理配网工程项目竣工验收报告(见附件11)。9.2区局配电运行部在收到竣工验收报告后,向本所发出投运通知或

21、直 接组织投运。变电站10kV出线开关柜的投运流程按顺德供电局110kV及以上变电站10kV开关柜投入使用管理实施细贝U执行。9.3本所是辖区内除新建10kV线路外所有配网工程项目投运 送电的管 理和实施单位。9.4对于需要保证连续供电的大修、改造工程,本所验收工作 小组应在 停电前至少2个工作日组织完成已完工部分的初步验收工 作,停电施工当日 经局级验收小组(或本所验收工作小组)验收合格后予以送电,并在送电后 2个工作日内由本所验收资料管理小组 补齐投运送电手续。9.5对于需要保证连续供电的大修、改造工程,如验收发现有 需要整改 内容但未影响安全运行的可先予送电,本所将之列作缺 陷,并督促由

22、施工单 位在限期内负责免费消缺。如工程质量直接影响造成无法投运的,则要求施 工单位即时整改,至工程质量合格后送电。9.6对于配网客户工程(含统建接管客户工程和自维客户工程),除符 合配电运行部投运的条件外,还必须符合本所营销部相关开户用电手续条 件,只有以上两条件都同时满足才能够批准配网客户工程实施投运送电。9.7配网客户工程(含统建接管客户工程和自维客户工程)在投运送电前必须办理审批手续,相关审批人员在配网客户工程投运送 电审批表(附件14)相应位铭加具审批意见并签名确认,相关审批 权限如下。9.7.1专变配网客户工程由本所验收领导小组组长批准。9.7.2公变30kW及以上(包含30kW)的

23、配网客户工程,由配 网部正 (副)经理批准。9.7.3公变30kW以下(包括临时用电)的配网客户工程,按照 各自管 辖区域范围由各运检班班长批准。9.8项目工程投运后,即由本所配网部负责运行管理,并在5个工作日内更新相关运行资料。10配网工程验收工作考核10.1监理单位、施工单位、设计单位、本所验收工作小组人员按各自 职责对工程质量负责。10.2本所依据施工合同、监理合同及上级局的有关要求分别对 施工单 位和监理单位进行考核。10.3配网工程未经竣工验收就投入运行,或竣工验收合格后,未经本 所有权批准送电的人员批准或有关人员超越权限批准送电的,或投入运行后 没有及时更新运行资料档案的,按照本所

24、绩效考核相关规定追究相关人员的 责任。10.4配网工程项目验收工作中有下列情况之一的,按顺德供电局安全生产奖惩管理办法或本所安全生产奖惩管理制度等相关规定对参加工 程验收的相关人员进行通报和处罚。10.4.1因验收人员失职造成配网工程质量事故,线路、设备发故障或被迫停运的;1042工程有明显的质量缺陷,但验收记录中未能体现的11附则10.1本办法由本所验收领导小组负责解释。10.2本办法自发文之日起起执行。附件:1、中间(隐蔽工程)验收工作流程2、中间(隐蔽工程)验收记录表3、隐蔽工程验收图片4、电缆终端、接头中间验收记录表5、单项工程初步验收工作流程6、单项工程竣工验收工作流程7、工程竣工需

25、提交的技术资料&工程竣工报验单9、配网工程安装质量及工程量检查验收表10、配网工程验收缺陷记录及整改情况表11、配网工程项目竣工验收报告12、配网工程验收人员联系表13、投运送电管理工作流程14、配网客户工程投运送电审批表本所验收协调小组协调相关部门、单位施工 单位 整改中间(隐蔽工程)验收工作流程di)中间(隐蔽)工程内部捡收合格 具备验收条件施匚单位提交资料申请验收有否委托监理单位监理弟位现场验收是否由局级羚收小组本所验收资料管理小蛆巾查验收资料本所验收领导小组组心甫批确定验收作小组成员本所验收工作刀建主持验收验收是否施工单位填报隐蔽工程量验收签证表验收小组及监理照位加意见及签名确认L程隐

26、蔽或进行卜阶段的I作项目名称项目编号本公司负责施工的分项(分部)隐蔽(预检)工程现已施工完毕,经过三级自检,工程质量符合国家及电力行 业验收标准、技术规范的要求,请检查验收。承包商(章):项目负责人:隐 蔽 工 程 内 容分项(分部)工程名称单 位数当说明量图片编号如:XX段电缆沟米十二线电缆沟,敷设四回206YJV 22-3 X00电缆,线路名称及排列位铭见图片005001、 2、3、4、5如:XX段电缆保护管米150150X6玻璃纤维管6条X25m/条006、7女口: XX段XX线电缆中间接头个1:规格:3x300,安装位铭:XX008 9如:XX段XX线电缆终端个2规格:3x300,安装

27、位铭:XX008、009如:XX电房土建个1010、 11、如:XX电房地网个1根据图纸:XX编号XX1213、 14如:DNJ1-10.5铁塔基础个1型基础号:XX,位铭:XX015监理单位意见:监理单位(章):监理单位代 日期:验收小组意见:表:验收小组人员签名:日期:中间(隐蔽)工程验收记录表DNJ110.5铁塔基础”、“X电缆中间头”、“X段电缆注:分项(分部)工程填写工程的具体内容,如沟(放电缆前、后,盖板后)”、“X地网”等。隐蔽工程验收图片工程名称项目编号项目实部门瓶承包商图片内容:如:编号001: XX段电缆沟敷设电缆前编号002: XX段电缆沟敷设电缆后编号:001编号:00

28、2注:图片应与本工程中间(隐蔽)工程验收记录表中的分项(分部)工程相对应。记录人:记录日期:电缆终端、接头中间验收记录表项目名称:工程项目编号:安装位铭:序号项目验收标准检查情况1终端头制作前 检杳电缆头附件齐全并有产品合格证。规格满足要求。外 观检查电缆绝缘等无异常。2终端头制作要 求制作工艺符合产品要求;绝缘、屏蔽等尺寸及接地线 制作,满足产品要求及规范规定。电缆线芯连接金具符合标准、其内径应与电缆线芯紧 密配合;截面为线芯截面1.2 1.5倍,接线端子板面尺寸及 连接螺栓数量、规格满足要求。电缆终端头接地线截面应符合规范要求;电缆截面 120mm2及以下接地线截面为16 mm?,电缆截面

29、120mm?及 以上接地线截面为25mm2。3中间接头制作 要求制作工艺满足附件产品制作说明。线芯连接紧密,压接模具与金具应配合恰当,压缩比 符合要求,压接后压接管表面无毛刺。连接部分绝缘、屏蔽连接、铠装层连接应良好金属连 接不得中断,跨接线的截面不小于终端头接地线截面。对单芯电缆接头:制作符合设计要求及规范要求。4接地接地安装符合规范、满足要求。对单芯电缆:保护器安装符合设计及规范的要求;交 叉互联系统安装符合设计及规范的要求。5周压试验试验项目符合试验规程。试验各项结论全部合格。安装质量检查结果:验收小组验收意见:验收人员签名:检查日期:年月曰验收小组长签名:检查日期:年月曰注:检查记录填

30、写:“ V ”合格;“ X ”不合格;“ ”无须检查。不合格项根据情况发出配网工程验收缺陷记录及整改情况表。单项工程初步验收工作流程开始监理验收是否合格收是监理单位申请初步验收是否有工程监理监理单位及本所验收工作小组完善竣工一报捡单 并将验收资料整理后报送骁收资料管理小组木所骑收领导小蛆蛆长审批 确定验收工作小组成员本所验收工作小组组织设计、施工、监理、建设、设备厂家等单位进行初步验收本所验收资料管理小组审查竣工资料本所骑收资料管理小组将验收资料旷I档施工单位提交资料申请初步验收工程内部验收合格,具备初步验收条件本所验收协调小组协调相关部门、单位施工单位整改单项工程竣工验收工作流程工程初步验收

31、合格,具备竣工验收条件本所验收资料管理小组| H清竣工验收而新进行初步验收施工单位整改局级验收小组1K查竣工资料本所验收工作小组组织设计、施工、监 理、建设、设备厂家等单位进行验收,局级验收小组主持竣工验收初步骑收意:见作为竣工翳收意见局级验收小组逐一记录验收中发现的问题和缺陷符合投运条件的 组织投运送电说明:下列资料先由承包商上交给监理单位,监理单位审核资料正确齐全后,移交给项目实施部门; 没有委托工程监理的由承包商直接向项目实施部门报送,资料中不用附监理报告。工程竣工需提交的技术资料:.高压架空线路资料主管部门存 份数供电所存份数档案部 门1、开工报告(工程施工前统一送交)。1212、施工

32、记录、竣工报告(需写明实际工程量,如电缆长度等)、监理报 告、中间(隐蔽)工程验收记录表及其图片资料。1213、报建、报批资料,有关协议文件。1214、交叉跨越、线行保护区范围周边环境情况记录。1215、竣工图(蓝图加盖竣工章),含走向四锵图(以1 : 500电子地图为背 景,需明确标明电杆位锵及杆型,并注明线型,并标明交叉跨越所处地 点)、杆塔明细表、绝缘子剖面图、电杆组装图、基础图、接地 安装图、工 程内容说明等),设计变更及证明文件。1216、线路结线图(盖竣工章)。1217、调整、试验记录,接地电阻测试报告。1218、避雷器试验报告。1219、制造厂提供的产品说明书、合格证、出厂试验记

33、录、装配图等文件。121.周压电缆线路资料主管部门存 份数供电所存 份数档案部 门1、开工报告(工程施工前统一送交)。1212、竣工报告(里面填写电缆属性卡片,包括电缆规格、型号、长度 和中驳 头列表)、监理报告。1213、中间(隐蔽)工程验收记录表及其图片资料。1214、报建、报批资料,有关协议文件。1215、走向四锵图:蓝图,以1: 500电子地图为背景,标明电缆型号,电缆保 护措施(如电缆盒、玻璃纤维管、钢管,电缆保护井位锵),电缆中间头位锵,与其他管线安全距离不足的位锵,需与竣工测量资料核对 位鼠1216、竣工测量资料(包括竣工测量坐标、图纸)。1217、线路结线图(盖竣工章)。121

34、8、竣工图(蓝图加盖竣工章),包括 电缆接头和终端头设计装配总图,电 缆截面图,防火阻燃措施图纸、资料,电缆沿线敷设图及剖 面图,特殊结构 图(桥梁、隧道、人井、排管等),工程内容说明等),设计变更及证明文 件。1219、试验报告。12110、制造厂提供的产品说明书、合格证、出厂试验记录、装配图等文121件(应只存放甲供主材的合格证,其他备件如CT等可在验收时检查,但可 不保存)。11、电缆敷设记录、电缆接头、电缆终端施工记录。121资料主管部门存 份数供电所存 份数档案部 门1、开工报告(工程施工前统一送交)。1212、竣工报告(填写实际工程内容),监理报告。1213、中间(隐蔽)工程验收记

35、录表及其图片资料(含土建部分)。1214、各种施工记录。1215、报建、报批资料,有关协议文件。1216、试验报告.(包括高低压柜及其二次部分、变压器及其二次部分、配变电 缆、地网、CT、PT、避雷器、油化验、直流电源箱及蓄电池)。1217、竣工图(蓝图加盖竣工章),包括平面布锵图,各种土建结构图,照明 布锵图,配电设备一、二次结线图等,设计变更及证明文件。1218、制造厂提供的产品说明书、合格证、出厂试验记录、装配图、接线原理 图、接线端子图等(只保留甲供材料的合格证,其他附件可在 验收时检查, 但不保存)。121四压二.配电房资料主管部门存 份数供电所存份数档案部 门1、开工报告(工程施工

36、前统一送交)。1212、报建、报批资料,有关协议文件。1213、竣工报告(写明实际工程量,如杆塔明细表,各种线路长度等),监理报告。1214、中间(隐蔽)工程验收记录表及其图片资料。1215、各种施工记录。1216、制造厂提供的产品说明书、合格证、出厂试验记录、装配图等资料。1217、竣工图(蓝图加盖竣工章),包括接地装锵布锵图、线路平面走向图, 设计变更文件。1218、结线图(标明线材型号,长度,各种表箱,K箱等)。1219、接地电阻试验记录。12110、交叉跨越记录。121、五、低压电缆线路资料主管部门存 份数供电所存份数档案部 门1、开工报告(工程施工前统一送交)。1212、报建、报批资

37、料,有关协议文件。1213、竣工报告(写明实际工程量,如杆塔明细表,各种线路长度等),监理报告。1214、中间(隐蔽)工程验收记录表及其图片资料。1215、电缆敷设记录、电缆接头、电缆终端施工记录。1216、竣工图(蓝图加盖竣工章),包括线路平面走向图、防火阻燃措施 图 纸、电缆沿线敷设图及剖面图,特殊结构图,电缆截面图等,设计121变更文件。7、结线图(标明线材型号,长度,各种表箱,K箱等)。1218、走向四铭图(标明接地点位铭,K箱位铭,表箱位铭,与其他管道安全距离不足的地方等)。1219、竣工测量资料(包括竣工测量坐标、图纸)。12110、试验报告。12111、厂家提供的产品说明书、合格

38、证、出厂试验记录、装配图等资料。121工程竣工报验单工程批次:工程名称:编旦(监理单位)我方已按合同要求于年月 日至年月 日完成了工程,经自检合格,请予以审查和验收。工程内容:经初步验收,该工程1、口守合 不符合现行法律、法规要求;3、审合不符合设计文件要求;综上格 所述,该工程初步验收合格2、审合不符合现行工程建设标准;4、口守合 不符合施工合同要求。不合 口可以 不可以组织正式验收工程量:序号型号规格单位数量序号型号规格单位数量16273849510附件:承包单位(章)项目经理审查意见:监理意见:供电所级验收小组意见:项目主管单位意见:项目监理部(章): 总监理工程师:验收小组成员(签名)

39、项目主管单位(章)代表:说明:1、工程量填写内容为:10kV架空线:杆塔、架空线型号数量;10kV 电缆:电缆 型号数量;电缆保护管:保护管、电缆井型号数量;配电房:变压器、高低压器、电柜型号数 量;0.38kV低压台区:电杆、各种线缆型号数量;2、本表一式三份,由承包商填报,项目实施单位、项目监理部、承包商各存一份。10kV/0.38kV配电房安装质量及工程量检查验收表项目名称:项目批次:检查项目检查内容及标准检查记录检查项目检查内容及标准检查记录1有征地协议和规划文件1电缆进出电房有固定防护和封堵般要2土建工程符合设计图纸要求电缆2线路进出电房有穿墙套管(或穿PVC管)求3标示齐全安装3电

40、力线接头符合工艺要求,接线压接良 好4配电房应有具体名称和编号4电缆沟两端应有标牌1配电屏单列布铭,屏前通道1.5m,双屏通道为2m1变压器安装符合设计图纸2屏后宽度不小于0.8 m2变压器高低压侧引线接地正确3配电房超过7米,应设双门,门应向 外开,配电装铭长度超过6米,柜后通道应设两个出口变 压 器 安 装3变压器辅件齐全,安装正确-4配电屏应有双重名称4变压器油位正常屏柜 安装5配电屏、及主要兀件应有出厂检验合 格证、生产许可证、接线图纸。5变压器油温正常,应装瓦斯保护、 保护的应完备可靠。温度6屏内设备标示齐全6三相电压对称,400步7屏内接线符合相关规范7三相电流基本平衡,偏差15%

41、8接地线有线耳,接触良好8中性线电流接近于零9接地线有相色标示9变压器外壳、中性点应可靠接地, 电阻不大于10Q接地10屏柜基础应可靠接地,接地电阻小于 10Q进 户1周压接户线对地距离不小于4m11开关柜活门应接地线2:低压接户线对地距离不小于2.5m安装质量检查结果:工程量核设计工程量:查情况现场工程量:验收小组验收意见:验收人员签名:检查日期:年月日验收小组长签名:检查日期:年月日注:检查记录填写:“V”合格;“X”不合格;“/无须检查。不合格项根据情况发出配网工程验收缺陷记录及整改情况表10kV电缆线路安装质量及工程量检查验收表项目批次:项目名称:检查项目检查内容及标准检查记 录检查项 目检查内容及标准检查记 录一般要 求1有批准的规划线路图,有电缆路径协议文件6电缆分支箱接地电阻10 Q2有设计的施工图和竣工图7接地铜绞线不小于25mm23电缆型号、规格符合设计要求支 架 安 装1金属电缆支架必须热镀锌4竣工时有隐敝工程的签证记录2电缆支架应可靠接地(双接地)5电缆有出)检验合格证,试验记录
