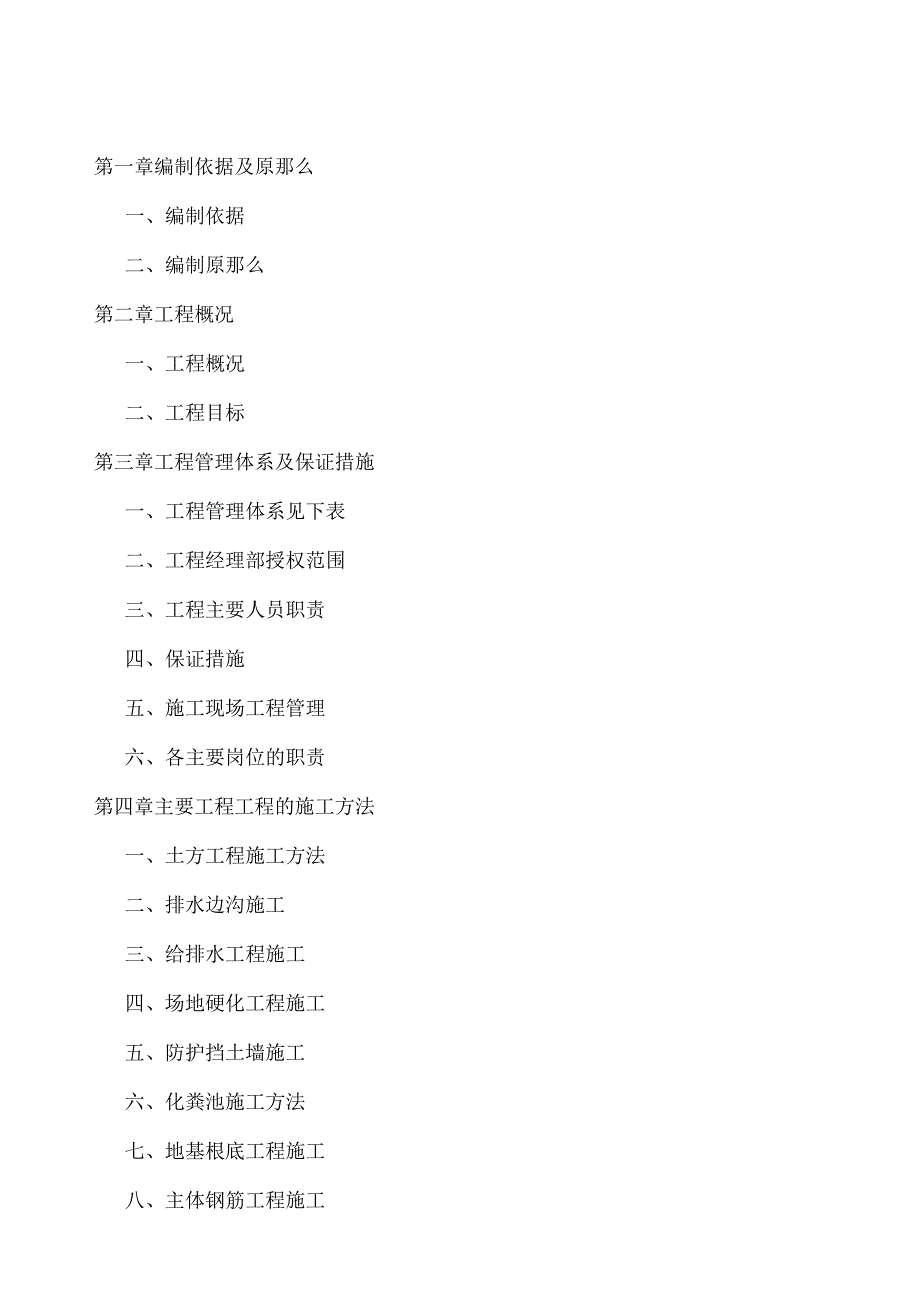

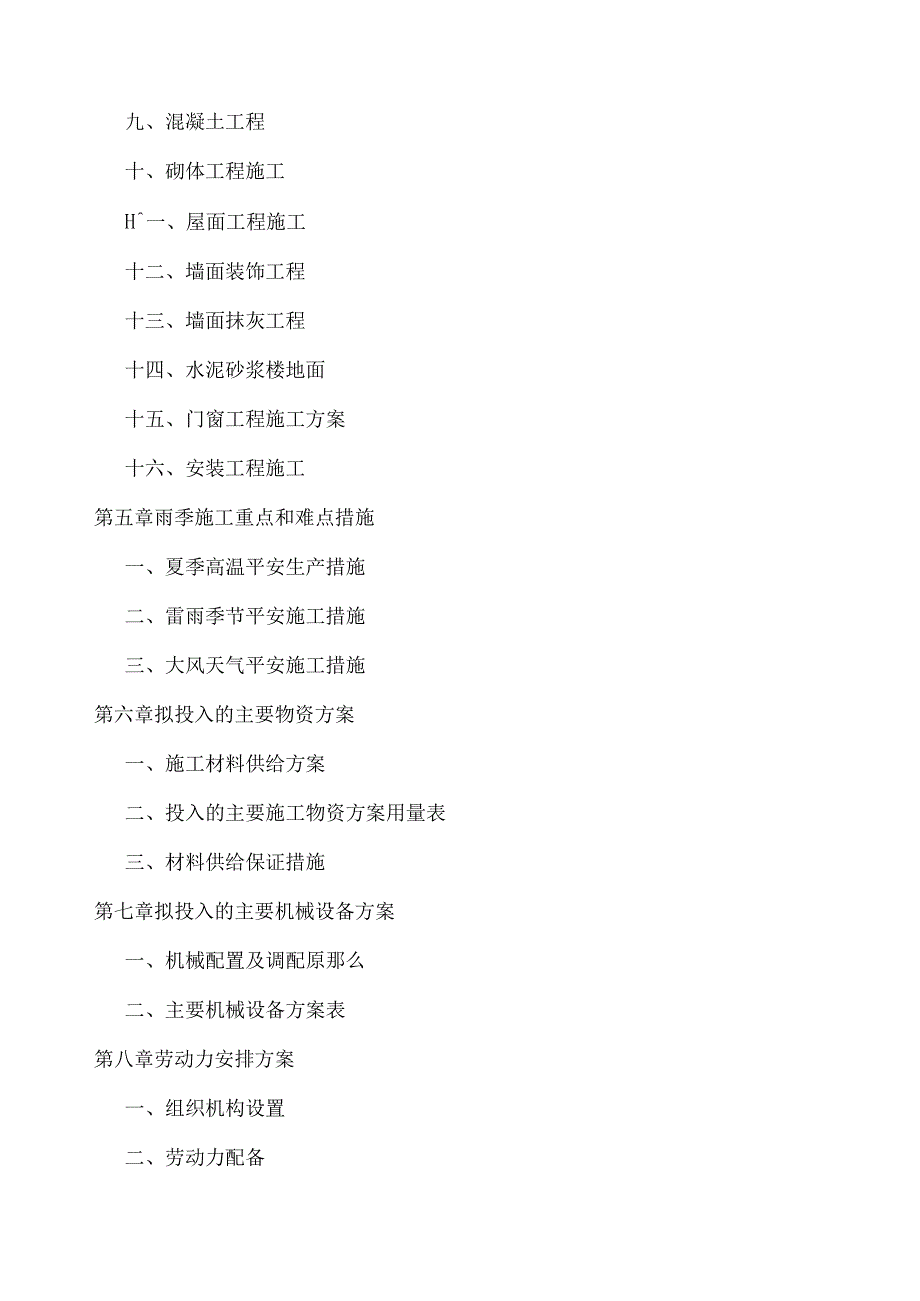

1、第一章编制依据及原那么一、编制依据二、编制原那么第二章工程概况一、工程概况二、工程目标第三章工程管理体系及保证措施一、工程管理体系见下表二、工程经理部授权范围三、工程主要人员职责四、保证措施五、施工现场工程管理六、各主要岗位的职责第四章主要工程工程的施工方法一、土方工程施工方法二、排水边沟施工三、给排水工程施工四、场地硬化工程施工五、防护挡土墙施工六、化粪池施工方法七、地基根底工程施工八、主体钢筋工程施工九、混凝土工程十、砌体工程施工H一、屋面工程施工十二、墙面装饰工程十三、墙面抹灰工程十四、水泥砂浆楼地面十五、门窗工程施工方案十六、安装工程施工第五章雨季施工重点和难点措施一、夏季高温平安生产

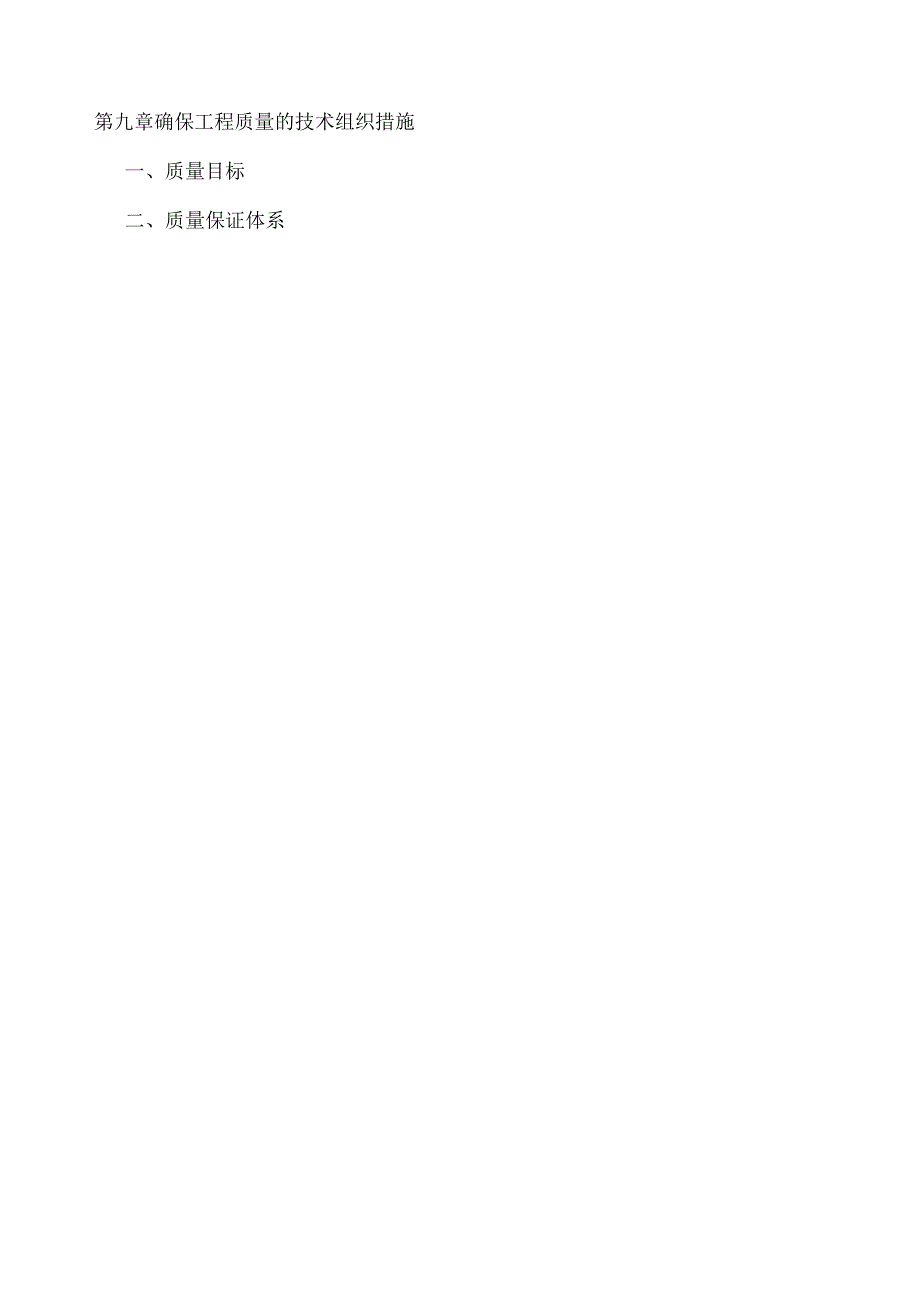

2、措施二、雷雨季节平安施工措施三、大风天气平安施工措施第六章拟投入的主要物资方案一、施工材料供给方案二、投入的主要施工物资方案用量表三、材料供给保证措施第七章拟投入的主要机械设备方案一、机械配置及调配原那么二、主要机械设备方案表第八章劳动力安排方案一、组织机构设置二、劳动力配备第九章确保工程质量的技术组织措施一、质量目标二、质量保证体系三、质量预控四、质量保证措施第十章确保平安生产的技术组织措施一、平安管理目标二、平安保证体系三、平安管理四、平安培训五、消防保卫措施第十一章确保工期的技术组织措施一、工期目标二、工期技术保证措施三、施工组织机构和管理的保证措施四、人员保证措施五、设备保证措施六、材
3、料供给保证措施七、资金保证措施八、法规措施第十二章确保文明施工的技术组织措施一、文明施工目标二、现场文明施工管理机构三、现场文明施工措施四、工地卫生五、文明施工资料管理第十三章环境保护、水土保持保证体系及保证措施一、组织管理措施二、技术措施三、施工现场防大气污染措施四、防止扰民和民扰的措施五、场地清理第十四章工程造价控制措施第十五章与有关各方配合措施一、工程经理的外部关系二、与监理工程师的协调配合三、与设计单位的协调配合四、与政府部门的协调配合五、与当地社区的协调配合第十六章配合与效劳工作第十七章施工进度方案表或施工网络图一、竹溪县水坪镇塔二湾村易地扶贫安置点、村委会、广场及附属工程施工进度方
4、案表第十八章施工总平面布置图一、竹溪县水坪镇塔二湾村易地扶贫安置点、村委会、广场及附属工程施工总平面布置图第一章编制依据及原那么一、编制依据1、竹溪县水坪镇塔二湾村易地扶贫安置点、村委会、广场及附属工程的有关招标文件。2、竹溪县水坪镇塔二湾村易地扶贫安置点、村委会、广场及附属工程设计图纸及相关文件。3、标准与标准：建筑制图标准GB50104-2001；建筑防腐工程施工与验收标准GB50212-91；城市绿化工程施工与验收标准C55/T82-99；建筑结构荷载标准GB50009-2001；建筑抗震设计标准GB50011-2001；混凝土结构设计标准GB50007-2002；砌体结构设计标准GB5
5、0003-2001；城市道路设计标准CJJ37-90o二、编制原那么1、依据施工图纸和设计交底纪要及实地踏勘，根据实际情况，编制节约资金且切实可行的施工方案。2、采用新工艺、新技术、新设备，确保工程质量。3、采用合理的作业方法安排施工进度，确保工期方案中关键线路施工任务的完成。4、采取合理的施工组织，作好人力，物力的平衡调配，均衡组织施工。5、作为“一致性投标文件”的组成局部，本册内容完全依据招标文件进行编制。施工组织设计文件是本册的核心内容，施工组织设计主要依据招标文件，在充分考虑我单位现有的技术水平、施工管理水平和机械配套能力的根底上，围绕着保证质量、平安、缩短工期、降低造价、文明施工、做
6、好环境保护的目标来完本钱工程的施工。6、在施工组织设计编制的过程中，我们依据招标文件，结合工程特点和我们的施工能力，在充分理解招标文件的根底上，以设计文件及有关标准为依据，紧密结合现场实际情况，精心编制经济合理、切实可行的施工组织设计。并对文件中涉及的各单项技术按施工要求进行细化，针对招标文件中所提出的平安、质量、文明施工、环境保护和工期目标，从工、机、料等几个方面提出了合理的组织方案和相应的保证体系。7、我们在施工中做到采用的技术和设备先进，安排的进度合理有效，划分的区段科学合理。抓住整个工程的关键工程，严密组织，以确保质量及工期。第二章工程概况一、工程概况竹溪县水坪镇塔二湾村易地扶贫安置点
7、村委会、广场及附属工程根本概况如下：安置点建筑面积145OnI2、村委会400行及场地附属工程。二、工程目标(一)质量目标：合格竹溪县水坪镇塔二湾村易地扶贫安置点、村委会、广场及附属工程在施工中将严格遵守政府关于易地扶贫的相关文件和技术标准，及有关施工标准，精心组织，科学施工，保证工程质量合格。(二)进度目标：竹溪县水坪镇塔二湾村易地扶贫安置点、村委会、广场及附属工程在120日历天内全部完本钱标段工程量。本工程方案在2017年7月1日开工，2017年10月30日方案竣工，总工期120日历天。(三)平安目标：优良本工程确保无重大人身伤亡责任事故，无等级火警事故，轻伤事故频率控制在3%。以下。(
8、四)文明施工目标：争创标化工地严格按照文明施工有关规定条款，努力做好人员施工现场的文明管理，切实搞好环境保护工作，争创文明施工标化工地。第三章工程管理体系及保证措施一、工程管理体系见下表:评定。控制材料、设备的采购与管理。对本工程技术经济指标进行控制、统计,负责工程本钱管理。对不合格品、不合格工序进行控制、预防、纠正。工程经理委托副工程经理主管生产，调配人力、物力、财力，保证施工正常进行，对工程进度负责并主管经营，落实合同条款，对合同管理负责。2、工程总工职责：组织技术人员认真学习施工标准、技术标准，并在施工过程中贯彻实施。负责主持编制本工程施工组织设计和主要分项工程施工方案，并向有关人员进行
9、交底，主持制定各专业工种各道工序的质量保证措施，负责审定施工进度方案。检查各部门对施工标准、技术标准和施工方案的执行情况，及时处理不合格工程。组织技术人员参加图纸会审，负责与建设单位、设计单位、建立单位办理工程变更、洽商事宜。3、工程副经理职责：参与编写本工程的施工组织设计和主要分项工程的施工方案按照施工组织设计、分项工程施工方案、施工工艺规程的要求，编制“技术交底”，并向各专业工长和施工队班组长进行工艺和技术交底。领导试验员、放线员和资料员的日常工作，并对他们的工作进行监督和检查。及时向各专业工长、施工队传递设计变更、洽商文件。指定包括有见证取样要求的材料试验方案。对工程所有原材料提出质量标
10、准和技术要求，协助材料人员签订定货合同。4、专业工长职责：指导本专业工种工人按照“技术交底”、工艺规程的要求进行操作，并随时检查操作质量，最终将施工图纸转化为实物。组织本工程各班组进行自检，参与预检和交接检，并做好书面记录。四、保证措施我公司成立“竹溪县水坪镇塔二湾村易地扶贫安置点、村委会、广场及附属工程工程部”，由工程经理担任总指挥并对本工程全面负责。全面开展并协调工程经理部、公司职能部室、施工人员选派及机械设备、物资等配备等工作。对工程施工技术、质量、平安具有指导、监督的权利。工程经理部由工程经理、工程总工、工程副经理组成工程领导班子；中层管理层分为施工质量技术部、平安部、材料部；操作层按
11、工种分为专业施工组,特殊工种（机操、电焊等）均持证上岗。工程经理及主要技术管理人员由一专多能，精明强干，不仅要具有丰富的大型工程施工经验，同时具有丰富的专业技术知识。工程经理、工程总技术负责人负责整个工程的生产、质量、技术、平安、材料供给和各工种之间的协调工作，并由工程总技术负责人负责配合业主、设计师进行施工图的二次设计，及做好同业主、设计间技术配合工作，以确保工程质量。建立每三天技术、质量、生产行政例会、每日碰头会制度。定期向业主、设计师、监理工程师报送工作文稿，以便各有关人员及时了解工程进展情况，及时对工程工程施工给予指导、支持，同时积极听取业主意见、接受业主的指令，服从当地有关部门的监督
12、具体组织机构(见附图)。由工程副经理牵头处理好与交警、治安管理部门、居委会关系，确保施工交通平安，确保工地材料的正常供给，确保工地治安平安。工程施工质量技术部直属工程技术负责人领导。由工程施工质量技术部具体负责，负责施工现场的材料及成品半成品工程质量的检测工作。五、施工现场工程管理根据业主要求，结合本单位的管理水平，初步拟订在本工程施工及现场管理中制订以下管理目标及措施。(一)管理措施本工程实行工程法管理，严格执行有关要求，认真履行合同，协调内外关系，解决施工生产中的问题。1、施工技术管理：建立健全以总工程师为首的技术管理体系，负责工程的施工技术管理。对于关键工序、重点部位成立相应的技术专业
13、小组，各负其责，解决相应的技术难点，并负责按相关技术标准、质量要求进行具体落实。2、方案管理：编制切实可行的网络方案，找出关键工序、关键工期并充分考虑施工现场的各种因素可能对工程进展造成的延误及相应的预防及补救措施。根据总网络方案编制月、旬的施工作业方案，并根据实际完成情况及时调整，实行动态管理，对施工过程中出现的进度滞后应及时分析原因，并制定相应的对策措施，做到“以日保周、以周保旬、以旬保月”，确保总体网络方案的实现。每周召开进度方案会，分析上周进度完成情况，下达下周工作方案安排，对进度滞后情况进行情况分析，并制定具体的改进方案，在人、机、材投入上进行调整，确保进度方案。3、质量管理：工程质
14、量由工程经理总负责，并层层分解，层层落实，做到总体有人抓、具体有人管，责任到人，赏罚清楚。根据要求，开工前编制工程的质量方案书，由工程部讨论通过，上级批准后发到各施工管理人员及各作业班组，各工序施工前由技术干部编写分项施工方案，并下发至作业层，严格将质量方案书和分项施工方案实施于整个施工过程中。4、平安管理：建立健全平安生产责任制，工程经理对工程部的平安生产工作负全责，并由一名工程副经理分管，设专职平安员一名具体落实。工程部部门、各施工队、班组层层落实，实行平安生产承包责任制。对关键部位实行“事故易发点”的管理方法，进行重点预防。各道工序施工前由平安员进行平安交底，健全平安工作每周检查讲评制度
15、设置平安流动红旗，每月一评，奖罚清楚。5、文明施工管理：严格执行竹溪县建设局有关文明施工的规定，建立健全现场文明施工管理责任制，将文明施工作为施工管理中一项重点工作来抓。工程开工前，根据工程情况制定文明施工管理的具体方法要求，并定期组织检查评比。施工场地进行全封闭管理，车辆出入要登记，管理、施工人员佩带胸卡，场地各出入口均设保安人员管理。土方淤泥排放采用散体物料运输车，在道路出口设洗车台进行冲洗，以防止对道路的污染。施工场地保持整洁，材料、机具摆放整齐，组建文明施工专业队，负责施工现场维护，保证现场无积水、淤泥。空压机、发电机选用低噪音设备，防止噪音污染。工程部组织专人定期对场地周边环境保护
16、进行检查，及时处理解决临近居民、单位的投诉，对施工期间的管线进行定期检测保护。6、本钱管理：加强物资采购环节的管理，严把采购、运输、发放各个环节，降低消耗，杜绝浪费，降低本钱。六、各主要岗位的职责(一)工程经理岗位职责1、工程经理是公司法人在工程上的授权代理，是本工程的质量第一责任人。2、代表公司履行与业主合同及相关的责任。3、执行公司质量方针、质量体系文件；工程质量目标的制定与贯彻实施。4、依据工程管理手册进行组织机构设置、人员聘任和质量职能分配及制定工程人员留置方案。5、领导工程经理部全面管理工作。6、领导编制工程制造本钱实施方案，对工程本钱支出审核签字。7、领导与组织工程编制施工组织设计
17、质量方案、质量阶段预控制方案质量管理文件。8、领导工程平安生产与质量管理工作，是质量、平安的第一责任人。9、负责工程各类经济合同的审核签字。10、对工程的工期、本钱负责。(一)工程总工1、贯彻执行质量方针、工程质量方案与科技开展规划的引进及推广应用工作。2、负责审核工程物资方案及工程物资需要方案。3、对工程质量及平安负有第一技术责任。4、具体负责组织有关人员编制施工组织设计、质量方案、质量阶段预控方案、质量管理文件；组织编制并审核专项施工方案、技术措施。5、负责技术方案审批。6、领导工程计量设备。7、管理工作。8、领导材料选型、报批与控制。负责引进有实用价值的新工艺、新技术、新材料。9、参加
18、工程主体结构验收及竣工验收工作；参加工程质量事故的调查与处理。10、贯彻执行技术法规、规程、标准和涉及工程质量方面的有关规定。Ik负责组织图纸绘审及各专业问题技术处理。12、审定设计洽商和变更工作。13、领导作好各项施工技术总结工作；参与工程制造本钱实施方案的编制和分析工作。14、领导与组织质量体系的运行。15、通过加强全过程的质量管理。16、确保工程质量目标的实现。17、领导做好材料试验工作及做好技术资料的管理工作。（三）施工员岗位职责1、承当施工任务。2、负责技术交底。3、技术指导和工地管理。4、参与图纸会审。5、编制施工方案办理工程变更手续。6、严守施工操作规程。7、严抓质量确保平安。8
19、组织班组努力完成任务。9、对施工中的有关问题及时解决向上报告并保证施工进度。10、做好隐蔽工程、分部、分项及竣工工程的验收签证工作。11、努力钻研技术提高施工组织能力和管理水平。（四）材料员岗位职责1、深入现场了解情况,根据施工生产任务需要,做好料具采购，运输供给工作。2、熟悉各种材料的规格和验收标准,进场材料除应有出厂说明书或材料合格证外，需对原材料进行检验合格方准使用，否那么一律禁止使用。3、实行定额储藏,方案用料,按施工平面堆放材料，加强对现场材料的管理和使用。掌握施工进度，做好材料的分批采购进场工作，每月用书面向总部汇报材料的储藏情况。4、调度材料余缺，处理积压料具（做好废旧料具的回
20、收和修旧工作）。5、及时掌握市场信息，搞好本钱核算，提高经济效益。（五）平安员岗位职责1、执行平安规章制度。2、做好职工的平安思想、平安知识、平安标志、平安规章制度以及用电、防砸、防坠、防火的教育工作。新工人需经培训后才能上岗。3、按照施工组织设计方案，落实平安技术措施，负责平安技术交底,组织平安竞赛活动。4、监督职工坚持使用“三宝”。5、经常检查施工现场用电、机械及其防护装置的平安情况,所有防护装置须经验收合格前方可使用。6、坚持平安第一的原那么，假设生产和平安发生矛盾，应服从平安，不违章指挥,并监督工人按章作业。7、发生平安事故，要立即保护现场，及时上报，并积极参加调查和处理。8、积极组织
21、开展“平安无事故”竞赛活动，促进平安生产。（六）质检员岗位职责1、参加图纸会审、技术交底、工程验收及技术评定工作。2、坚持“质量第一”的教育，提高工人质量至上的意识。3、按国家现行质量标准检查工程质量，并做好检查记录。4、参加隐蔽工程、分部、分项工程的验收并填写有关记录。5、对原材料进行检查，对不符合质量标准的要制止使用。6、协助施工员试制工程中的样板、标准件工作，并整理有关的技术资料。7、执行质量经济的奖罚制度，参加质量事故处理并分析原因，写出报告、并履行上级审批手续。（七）平面布置方案1、总体布置原那么1.1 保证不中断社会交通，便于施工物资的进出及内部循环。1.2尽可能方便施工，确保工期
22、方案中关键线路施工任务的完成。1.3符合文明施工，环境保护的要求。2、临时设施的布置根据现场需要搭设临时办公用房，并根据现场情况设置料场、制定施工现场卫生管理制度和环境保护制度，在一些必要路段中铺砂石以满足车辆通行的需要。3、工程检验与验收分项工程完工后，由工程部的质检员按照标准要求进行自检，对有特殊要求的部位，在隐检和交接检时做好检测记录，自检不合格，不允许进行下道工序，并提出处理措施.自检合格后报请监理验收，合格后对资料进行整理汇编并存档。第四章主要工程工程的施工方法一、土方工程施工方法1、地质概况根据建设工程勘察设计及报告。2、土方开挖土方开挖前，复核设计轴线与实际轴线的差异，当满足设计
23、要求后再进行下道工序的施工。开挖基槽时，如发现土层与地质报告不符，或发现坟井、枯井、人防工事软弱土层等异常情况时，立即通知建设单位、地质勘探部门、设计院等有关部门人员，到现场研究解决。3、土方开挖降排水根据地质勘察报告，本工程地下水一般，根底地下情况局部较复杂，故在根底土方开挖前做好降水、排水准备工作至关重要。在施工前拟定二至三种基坑降水方案（另单独编制），先按照既方便又经济的方案进行施工，如该方案不能满足要求，再按照下一个方案进行施工。基坑开挖后，及时在基坑四周设置贯穿的排水沟，在各拐角处设置集水坑和排水泵。集水坑和排水沟设置深度要底于基坑底面，距离基坑边缘要满足500mm。4、土方回填根底
24、回填土前，应报请业主、监理、设计、质监部门验收，待验收合格后再进行回填。回填前，应去除基坑内的各种杂物，排干积水，铲除浮泥。回填时要分层铺土，按设计要求回填素土。每层虚铺厚度在2025Cm之间，夯实三遍。夯填时按规定取样测定土壤干容重，取样范围是每300m2取一次。为了能保证土壤的密实度获得最大干容重，回填前应对回填土进行土壤击实试验，以便测得最正确含水率。回填土应根据测定的最正确含水率拌制。含水率过大时，夯填中会造成弹簧土：含水率过小时，不宜夯实，回填土的压实系数应在0.94以上方能符合要求，回填时应注意在建筑物四周均匀回填。二、排水边沟施工（一）施工放样排水沟工程分段施工，分段放样，根据路
25、基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。（二）施工方法1、沟槽开挖护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸IOT5cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。2、片石砌筑沟槽检验合格后，先用木桩每15米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术标准及招标文件的施工技术要求。3、材料要求：1）石料选用厚度不小于15Cnl
26、具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，外表清洁无污染。2）砂浆使用强制式拌和机现场拌和，材料使用中（粗砂，且为河砂，过筛后机拌3-5min后使用。砂浆随拌随用，保持适宜稠度；在拌和3-5h使用完毕;运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。3）施工现场不堆放不合格材料，废弃的材料及时清理出场。4、沟体片石砌筑：排水沟采用挤浆法分层砌筑每分层高度10T5cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯穿。较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为适宜的片石，锋利突出局部敲除，竖
27、缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm,砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，假设外表有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于L2m,各段水平砌缝一致。砌筑中的三角缝不得大于20mm；各工作缝相互错开。假设石块松动或砌缝开裂，要将石块提起,将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm,假设不能及时勾缝，那么将砌缝砂浆刮深
28、20mm为以后勾缝做准备。所有缝隙均应填满砂浆。5、沉降缝的设置：根据施工段长度以25-5（分段砌筑并设置沉降缝，沉降缝用沥青麻絮或其它防水材料填充。6、勾缝及养生：勾缝一律采用凹缝，勾缝采用的砂浆强度M7.5,砌体勾缝嵌入砌缝20mm深，缝槽深度缺乏时应凿够深度后再勾缝。每砌好一段，待浆砌砂浆初凝后，用湿草帘覆盖定时洒水养护，覆盖养生7T4d养护期间防止外力碰撞、振动或承重。三、给排水工程施工（一）排水测量控制1、概况根据施工现场踏勘可知现场场地较平整，通视能力良好，施工范围外有较多固定建筑物，便于导线控制点、高程控制点的引测和绑点，有利于提高测量的精度。施工前必须做好施工放线测量，其内容包
29、括：1）导线、水准控制点的复测和增设。2）中线复测和固定。3）路线高程复测、道路横断面的检查与补测。2、排水测量施工方法1）根据控制网放出主干管的中线，并在施工管段的起止端设置中桩，便于在施工过程中不断用经纬仪进行监控，保证管道的顺直。同时根据中线分别设置开挖边线、垫层、管座、管肩的边桩，并利用边桩用水准仪分别标记沟底、垫层面、流水位和管肩的高程。每一工序完成后应立即通线进行复测，及格前方可进入下一工序。2）用红外测距仪沿着主干管中线定出各检查井、沉砂井的井心位置，再在井心依序放出开挖边线、垫层、根底、井身内壁边线，在各井旁设立施工水准点，并设立标志牌分别标记清楚各井的坑底、垫层、根底、收口、
30、雨水口及井环面高程，便于砌筑井身时使用。3）各个雨水管井也利用经纬仪（或通线）及水准仪进行施工监控，方法与主干管井相同。4）由于排水管位于不同的工程。所以排水管井施工前要复测上下工程的流水位标高或测量控制点，根据管道坡度及长度进行推算结果工图相符前方可施工，否那么应立即知会设计人及监理工程师。（二）排水施工工艺1、施工工艺流程图:()施工工艺1、基坑开挖前工作及考虑问题D基坑开挖前应认真研究图纸，充分调查了解开挖地段的土质，原有排水系统和地下管线的位置和标高，确定排水措施、开挖方案和平安措施工是否符合实际。基坑两边的构筑物，可能危及其平安时，应事先采取必要的保护措施。2)施工前应先复测各排水出
31、口标高，如果与设计图有矛盾应会知设计人进行调整。在施工过程中要考滤沿途原有旧排水管必须接通。2、基坑开挖及支护1)基坑开挖前必须做好原地面复测，并且工程部必须做好平安教育和技术交底等平安技术工作。2）由于施工场地地面有一层较厚的建筑垃圾，基坑开挖前先将原地面上的杂填土清运走，将地面标高降低，然后进行排水管道施工。由于本工程局部排水管道埋深不大，因此采用井字疏撑的基坑支护方式。而其它埋深较大的排水管那么根据现场情况采用密板支护的基坑开挖方式。3）基坑土方明确不存在地下管线时，可直接使用大型挖掘机挖至基底标高上2030Cnl处后用人工修坡清底完成，开挖方向由下游向上游进行。4）基坑如探明存在地下管
32、线，那么应使用小于0.6?的小型挖掘机配合人工将管线周边的土方挖除，然后视难易采用机械或人工将土方挖除。5）基坑开挖遇砂层时，必须先打好板桩，再向下挖。如为流砂层时，除打好板桩外，有地下水者，还应降低地下水位才准下挖，严禁带水挖掘。6）基坑排水采用集水井降水法，而管沟开挖接近地下水位时，修建集水井和安装水泵，然后继续开挖管坑到地下水位时，先在管沟中线处挖排水沟，使水流入集水井，当挖深接近槽底时，将排水沟改设在槽底两侧，从而有效地降底地下水位以保证施工平安。在雨天施工时，基坑顶上两侧应用砂包围堰防止雨水冲入基坑；3、管道根底1）基坑底上面不得超挖或扰动（指挖松或浸泡等）。发生超挖或扰动，应将扰动
33、局部去除，并将超挖和去除位置填回石粉或碎石、砂并夯实。基坑挖至设计高程，应迅速与监理人员确定基底承载力是否到达设计要求，如不能满足要求，应通知设计人员确定基底处理方法。2）迅速进行复核中线和高程控制，无误后，宜用碎石砂垫层施工，并迅速进行素混凝土基座浇筑，勿使长期暴露而被地下水或雨水浸泡。3）铺设垫层料和浇筑基座碎时，应设置卸料槽或用垂直运输机械、设备吊运，而不得将材料向沟内投掷和倾倒。4、管道安装D下管前要清理沟内杂物，混凝土基面要清洗干净，然后弹放管道中线,复核基面标高，准备工作做好，才许下管。下管采用吊车下管，下管时，起重机械距沟边至少2m,以免起吊时，造成沟边坍塌。2）稳管及安装应由下
34、游向上游进行，在管基上推移管道必须加木板垫，以免压坏管基。3）稳管以后，应将排水管排好，然后对线校正。要注意管内流水位是否相平，不相平的应垫平，再对线校正，垫稳管身。4）凡同一井段的管道，因工作条件而须分段作业的，必须严格控制中线和标高并和已装管段取直取顺，无翘曲。5、进水井、检查井砌筑1）砌筑各种进水井、检查井必须配合做好施工排水，不但在砌筑过程要降低施工范围地下水位，不使水浸上砌体，而且砌筑完成后，还要待砂浆终凝后，（一般3-4h）才许终止抽水。2）砌筑各种井前必须将根底面洗刷干净，并定出井中点，划上砌筑位置和砌筑高度，以便操作工人掌握。3）砌筑进水方井，要注要墙体、井形方正。接入支管，随
35、砌随装，并要伸入至井内。4）砌筑检查圆井，要挂线校核内径，收口段更要每层检查，看有无偏移。在井下部干管特别是管底两侧，要用砂浆砖捣插密实，务使不渗漏。收口高度要事先算出，可按规定每层缩入2cm,即每圈缩入4cm计算。5）渠管伸入进水和检测查井内局部，要把它凿至壁齐平，并用砂浆抹修平整。6）各种井每天的砌筑高度，不宜超过2瞑7）检查井井环、井盖必须完整无损，安装平稳，位置准确。6、闭水试验1）闭水试验的井段，当管道接口工作结束72h后，接口水泥砂浆或其他粘接材料已经终凝，并具有一定强度，此时便可作闭水试验工作。2）闭水试验是在试验段内灌水，井内水位不低于管顶以上2m（一般以一个井段为一段），并应
36、在填土以前进行，在规定时间里，观察管道的渗水量是否符合标准。3）试验前，用1:3水泥砂浆将试验段两端井的上游管砌24Cnl的砖堵头，并用1:2砂浆封面，将管段封闭严密，当堵头砌好后，养护3d到达一定强度，并可灌水试验。4）闭水试验宜一段管带一个井，不宜只试管不试井。7、基坑回填D坑底如有淤泥，积水、杂物，应先去除前方许填土，不得在基坑有积水时回填，湿土、淤泥、腐值土、垃圾等不适宜的填料不许回填。2）回填石屑时均应分层回填，人工夯实每层的松铺厚度应不大于20cmo3）管沟两侧填石屑至管顶上IOcm,并用水冲实。管顶50Cm以上回填石屑采用打夯机压实。4）回填石屑应在管座混凝土强度到达5.Ompa
37、以上可进行。5）回填石屑不得夹有大块砖石，同时严禁用碎砖块回填。6）管两侧应对称同时回填，高差不宜超过30cm。四、场地硬化工程施工（一）测量1、施工流程地基施工测量一清理场地f实施路基施工防水排水作业f路基挖、填运作业一平整碾压一检测验收。2、施工方法在本工程开工前，会同监理对业主及设计单位提供的平面坐标及高程控制点、网进行闭合复测，并在条件允许的情况下，尽快与相邻工程的测量控制点、网进行联测，测量记录及结果由业主及监理审核签认前方可进入正式施工。根据已有的高级控制点、网，结合各条施工线路走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测
38、量记录及结果应在报送监理审核签认前方可使用。做好各施工控制点的保护工作，竖立明显的标志牌，以防止损坏。根据施工控制点测放出中线控制桩位置，并进行各部位水准测量。路基施工采用线路中线桩控制，并根据线路曲线的特点，加密至5m一点作控制，以确保曲线段线型流畅。3、保证测量准确度和精度的措施施工中应尽量保护所有标志，对施工中不移动的中桩及距中线较近的中线水准固定点用石堆或浇注碎或其它措施予以保护。对于施工中无法保存的标志和水准固定点，将其移至路床范围之外。施工期间应定时对导线,高程控制网进行复测，保证其位置没有发生位移。具体测量方法和使用的仪器以简练、实用、保证精度为原那么，建立复核制度，复核人员可用
39、不同的方法进行检查。（二）路基施工1、表土清挖后，应对底面进行整平和压实。路槽底面以下30cm的土应压实到标准规定的压实度。当直接在路槽底面压实无法到达规定的压实度时，应将30Cnl范围内的土翻松，并分层压实到规定值。2、用于路基填方材料应先进行试验并提交试验报告，经监理工程师批准前方可采用。3、按压实试验所确定的碾压厚度（考虑松方系数）摊铺填方材料，任何一个碾压层的最大厚度应不大于300mm（压实后计）。4、路基的压实工作，必须在填土摊铺后充分整平，材料的含水量控制在适宜范围之内，才能进行。5、用机械碾压路基填土时，应从路缘向中心顺次进行碾压，前后两次的轮迹须重叠。6、一般情况下路基填土压实
40、应尽可能使用压路机，只有结构物的回填，或无法采用压路机压实的路段，才能在经批准后使用人工夯实。使用人工夯实每层所铺筑材料的厚度应保证该层得到充分的压实，但是在任何情况下，任何一层的厚度应不大于200mm（压实后计），而且采用人工夯实时，应夯夯相连,纵横互相重叠1/4-1/3夯压面积。7、雨天施工要作好施工场地的排水，并保持排水沟的畅通。（三）水泥稳定层施工1、施工工艺流程：施工放样现场摊铺集料检平、整平碾压2、各工序施工要点及方法垫层验收A、对于完成了的垫层，必须按质量检验标准规定进行验收。凡验收不合格的路段，必须采取措施，使其到达标准后，方可铺筑水泥稳定碎石。B、应逐个断面检查垫层标高是否符
41、合设计要求。施工放样A、在垫层上恢复中线。直线段每15-2Om设一桩，平曲线段每10-15m设一桩，并在两侧路肩边缘设指示桩。B、进行水平测量。在两侧指示桩上用明显的标记标出水泥石屑稳定层边缘的设计高。拌和水泥碎石时应注意：A、水泥宜选用325#普通硅酸盐水泥，不宜使用高强度水泥。受潮变质硬化的水泥不得使用。B、碎石必须干净，不含泥砂、垃圾；并具有一定的级配，其最大粒径不宜超过Icm0C、拌和用水采用自来水。拌和用水量以干料总重的6%左右为宜，具体可视碎石的干湿情况而增减。D、拌和料应按设计配合比所规定的用量每槽过秤。E、采用强制式搅拌机拌和，每槽拌和时间不少于2min。摊铺：A、稳定层厚度设
42、计超过25Cnb应分两层铺筑，第一层铺筑后，碾压洒水养护24h后再铺筑第二层。B、用适宜的机具将稳定层集料均匀地摊铺在预定的宽度上，外表应力求平整。水泥碎石稳定层的压实系数约为L3-L35,故松铺厚度应为设计厚度乘以压实系数。碾压：A、松铺大致整平后，应立即使用压路机压实，最迟亦不能迟于松铺后12h0直线段，由两侧路肩向路中心碾压；碾压时，应重叠1/2轮宽。使用12t压路机碾压，其碾压次数应不少于6次，直至碾压到要求的密实度，并同时没有明显的轮迹。B、严禁压路机在已完成的或正在碾压的路段上“调头”和急刹车，保证稳定层外表不受破坏。C、碾压过程中，水泥碎石稳定层的外表应始终保持潮湿，如外表水蒸发
43、得快，应及时补洒少量的水。养护：碾压后，养护时间不少于7d。铺筑后14d内不宜行驶载重汽车。（三）碎路面施工1、施工工艺流程：料。模板厚度宜为5cm,其高度应与混凝土板厚度一致。模板内侧面、顶面要刨光，拼缝紧密牢固，边角平整无缺。C、模板高度的允许误差为+2mm。企口舌部或凹槽的长度允许误差：钢模板为+1mm,木模板为+2mm。D、立模的平面位置与高程应符合设计要求，并应支立准确稳固，接头紧密平顺，不得有离缝、前后错茬和上下不平等现象。E、模板接头和模板与基层接触处均不得漏浆。模板与混凝土接触的外表应涂隔离剂F、混凝土摊铺前，应对模板间隔、高度、润滑、支撑稳定情况和基层的平整、润湿情况、以及钢
44、筋的位置和传力杆位置进行全面检查。2）混凝土浇筑施工A、混凝土的摊铺，应符合以下规定：混凝土板的厚度不大于22CnI时，可一次摊铺；大于22Cin时。可分二次摊铺，下部厚度应为总厚的五分之三。摊铺厚度应考虑振实预留高度。采用人工摊铺，应用楸反扣，严禁抛掷和楼耙，防止碎离析。B、混凝土的振捣，应符合以下规定：靠边角应先用插入式振捣器顺序振捣，再用功率不小于2.2kW平板振捣器纵横交错全面振捣。纵横振捣时，应重叠10-20cm,然后用振动梁振捣拖平。有钢筋的部位，振捣时应防止钢筋变形。振捣器在每一位置振捣的持续时间，应以拌和物停止下沉、不再冒气泡并泛出水泥砂浆为准，并不宜过振。用平板式振捣器振捣时
45、不宜少于15s,用插入式振捣器振捣时，不宜少于20so当采用插入式与平板式振捣器配合使用时，应先用插入式振捣器振捣，然后用平板式振捣器振捣。分二次摊铺时，振捣上层混凝土时，插入式振捣器应插入下层混凝土内5cm,上层混凝土的振捣必须在下层混凝土初凝前完成。插入式振捣器的移动间距不宜大于其作用半径的L5倍，其至模板的间距不应大于振捣器作用半径的05倍，并应防止碰撞模板和钢筋。振捣时应辅以人工找平，并应随时检查模板，如有下沉、变形或松动，应及时纠正。C、混凝土整平时，填补板面应选用碎（砾）石较细的混凝土拌和物，严禁用纯砂浆填补找平。经过振动梁整平后，可再用铁滚筒进一步整平。整平时必须保持模板顶面整
46、洁，接缝处板面平整。D、混凝土板做面，应符合以下规定：当烈日暴晒或干旱风吹时，做面宜在遮荫棚下进行；做面前应做好清边整缝，去除粘浆，修补掉边、确角。做面时严禁在面板混凝土上浇水、撒水泥粉；做面宜分两次进行。先找平抹平；待混凝土外表无泌水时，再做第二次抹平，混凝土板面平整、密实；抹平后沿横坡方向拉毛或采用机具压槽功能的机械拉毛或压槽深度应为l2mm3）接缝施工A、胀缝的施工，应符合以下规定：胀缝应与路面中心线垂直，缝壁必须垂直；缝隙宽度必须一致；胀缝中不得连浆。缝隙上部应浇筑填缝材料，下部应设置胀缝板；胀缝传力杆的活动端，可设置在缝一边或交错布置，固定后的传力杆必须平行于板面及路中心线，其误差不
47、得大于5mrno传力杆的固定，可采用顶头木模或支架固定的安装方法，并应符合以下规定：B、顶头木模固定传力杆的安装方法，宜用于混凝土板不连续浇筑时设置的胀缝。传力杆的长度一半应穿过端头模板，固定于外侧的定位模板中混凝土浇筑前应检查传力杆的位置；浇筑时，应先摊铺下层混凝土并用插入式振捣器振实，并应校正传力杆位置后，再浇筑上层混凝土，浇筑邻板时应撤除顶头木模，并应设置胀缝板和传力杆套管。C、支架固定传力杆安装方法，宜用于混凝土板连续浇筑时设置的胀缝，传力杆的长度一半应穿过胀缝板和端头挡板，并用钢筋支架固定就位。浇筑时应检查传力杆的位置，再在胀缝两侧摊铺混凝土至板面，振捣密实后，抽出端头档板，空隙局部填补混凝土，并用插入式振捣器振实。D、缩缝的施工方法应采用切缝法。当混凝土到达设计强度25%30%时,应采用切缝机进行切
