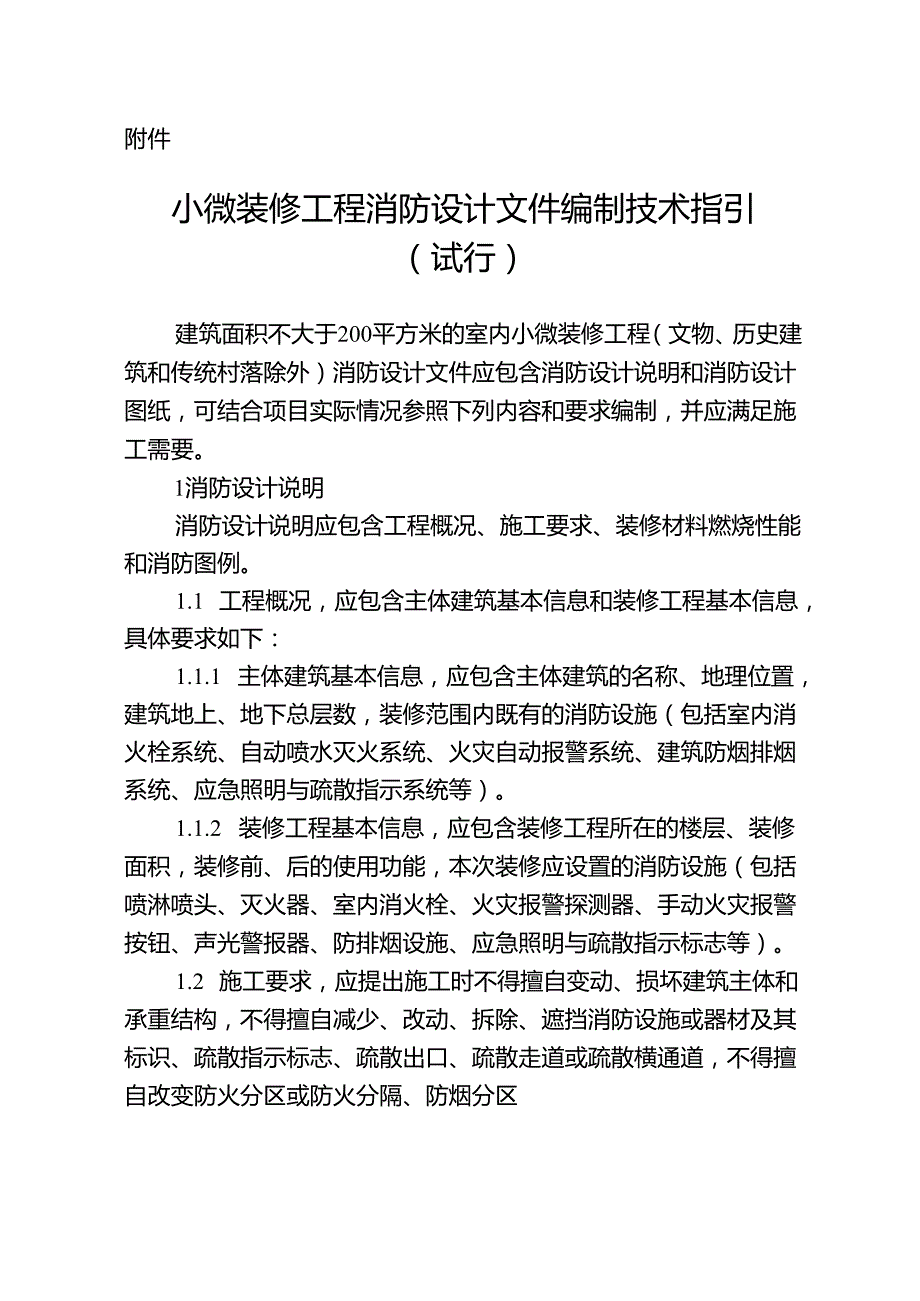

1、附件小微装修工程消防设计文件编制技术指引（试行）建筑面积不大于200平方米的室内小微装修工程（文物、历史建筑和传统村落除外）消防设计文件应包含消防设计说明和消防设计图纸，可结合项目实际情况参照下列内容和要求编制，并应满足施工需要。1消防设计说明消防设计说明应包含工程概况、施工要求、装修材料燃烧性能和消防图例。1.1 工程概况，应包含主体建筑基本信息和装修工程基本信息，具体要求如下：1.1.1 主体建筑基本信息，应包含主体建筑的名称、地理位置，建筑地上、地下总层数，装修范围内既有的消防设施（包括室内消火栓系统、自动喷水灭火系统、火灾自动报警系统、建筑防烟排烟系统、应急照明与疏散指示系统等）。1.
2、1.2 装修工程基本信息，应包含装修工程所在的楼层、装修面积，装修前、后的使用功能，本次装修应设置的消防设施（包括喷淋喷头、灭火器、室内消火栓、火灾报警探测器、手动火灾报警按钮、声光警报器、防排烟设施、应急照明与疏散指示标志等）。1.2 施工要求，应提出施工时不得擅自变动、损坏建筑主体和承重结构，不得擅自减少、改动、拆除、遮挡消防设施或器材及其标识、疏散指示标志、疏散出口、疏散走道或疏散横通道，不得擅自改变防火分区或防火分隔、防烟分区及其分隔，不得影响消防设施或器材的使用功能和正常操作。1.3 装修材料燃烧性能，应按现行建筑内部装修设计防火规范GB50222的要求，根据建筑防火分类、场所使用功

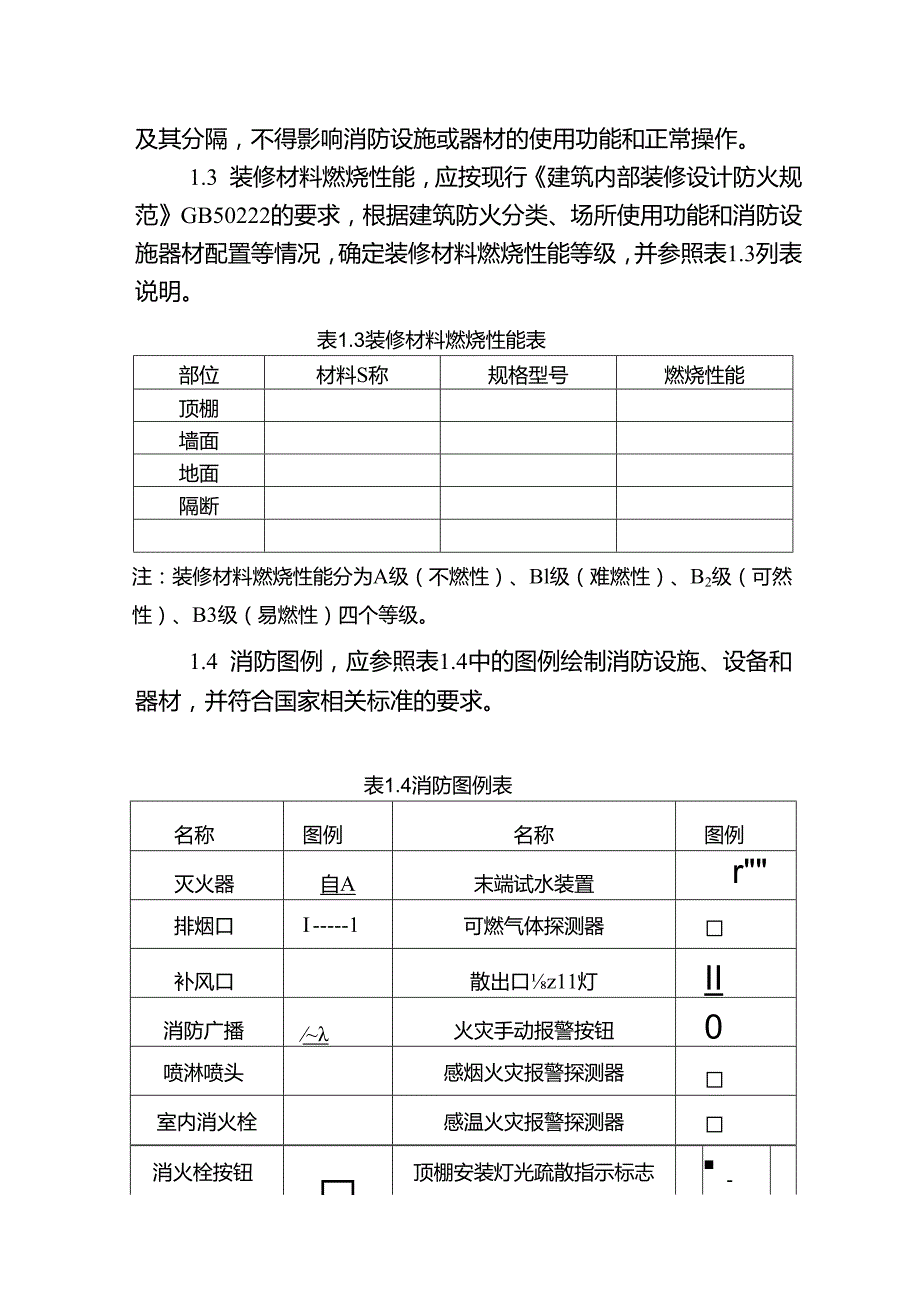

3、能和消防设施器材配置等情况，确定装修材料燃烧性能等级，并参照表1.3列表说明。表1.3装修材料燃烧性能表部位材料S称规格型号燃烧性能顶棚墙面地面隔断注：装修材料燃烧性能分为A级（不燃性）、Bl级（难燃性）、B2级（可然性）、B3级（易燃性）四个等级。1.4 消防图例，应参照表1.4中的图例绘制消防设施、设备和器材，并符合国家相关标准的要求。表1.4消防图例表名称图例名称图例灭火器自A末端试水装置r排烟口I1可燃气体探测器补风口散出口z11灯II消防广播火灾手动报警按钮0喷淋喷头感烟火灾报警探测器室内消火栓感温火灾报警探测器消火栓按钮顶棚安装灯光疏散指示标志-应急照明灯i贴墙安装灯光疏散指示标志

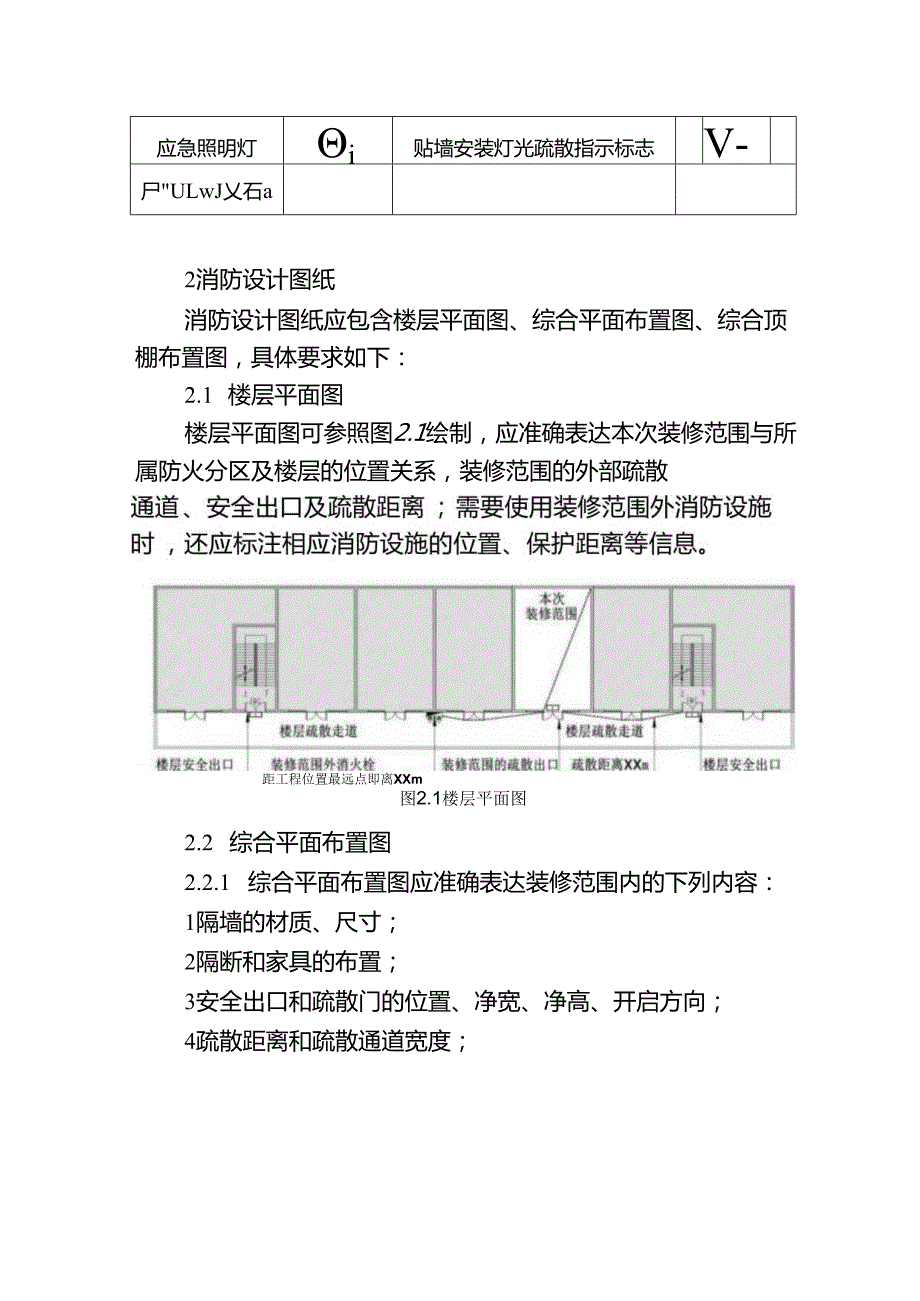

4、V-尸ULwJ乂石a2消防设计图纸消防设计图纸应包含楼层平面图、综合平面布置图、综合顶棚布置图，具体要求如下：2.1 楼层平面图楼层平面图可参照图2.1绘制，应准确表达本次装修范围与所属防火分区及楼层的位置关系，装修范围的外部疏散距工程位置最远点即离XXm图2.1楼层平面图2.2 综合平面布置图2.2.1 综合平面布置图应准确表达装修范围内的下列内容：1隔墙的材质、尺寸；2隔断和家具的布置；3安全出口和疏散门的位置、净宽、净高、开启方向；4疏散距离和疏散通道宽度；5室内消火栓、手动火灾报警按钮、火灾声光警报器、疏散指示标志、末端试水装置、自然排烟窗、消防救援口、灭火器等的位置、型号、尺寸信息；
5、6防火卷帘、防火门窗等的位置、规格、尺寸信息。2.2.2 综合平面布置图可参照图2.2绘制；依据国家工程建设消防技术标准不需要设置的消防设施，图中无需表达。隔墙（材质、尺寸）图2.2综合平面布置图装修能围围护结构（材质、尺寸）最不利处喷头设置末端试水装置,陶门距地Xxm火灾声光警报修，底边距地XXm手动火灾报警按钮，底边距地XX自然排烟窗面积XX/，底边距地XXm疏散门（净宽XXnH净高XXII）疏散出口标志灯，底边距门上方XXln顶棚安装双面疏散指示标志，底边距地XXnl消火栓报警按钮，消火栓箱内安装贴墙安装疏散指示标基底边距地Xxn2.3 综合顶棚布置图2.3.1 综合顶棚布置图应准确表达装修范围内顶棚上布置的喷淋喷头、排烟口、补风口、火灾报警探测器、可燃气体探测器、应急照明灯、消防广播等消防设施的位置、型号信息。2.3.2 综合顶棚布置图可参照图2.3绘制；依据国家工程建设消防技术标准不需要设置的消防设施，图中无需表达。应急照明灯喷淋喷头感烟火灾报警探测器感温火灾报警探测器消防广播可燃气体探测器持烟口补风口XXX,XXX,XXX.XXXzxxx接建筑机械排烟系统接建筑机械补风系统图2.3综合顶棚布置图
