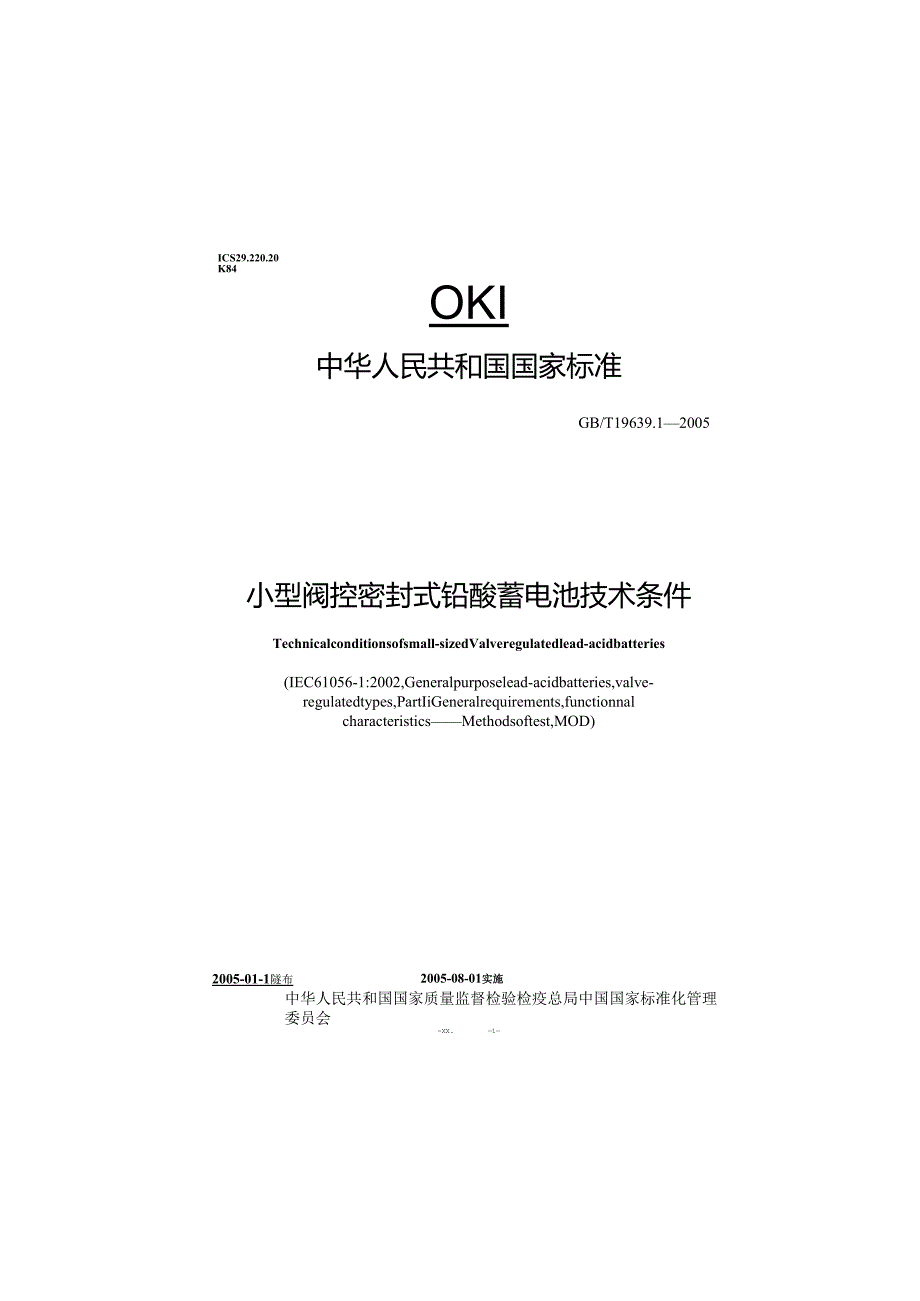

1、ICS29.220.20K84OKI中华人民共和国国家标准GB/T19639.12005小型阀控密封式铅酸蓄电池技术条件Technicalconditionsofsmall-sizedValveregulatedlead-acidbatteries(IEC61056-1:2002,Generalpurposelead-acidbatteries,valve-regulatedtypes,PartIiGeneralrequirements,functionnalcharacteristicsMethodsoftest,MOD)2005-01-1隧布2005-08-01实施中华人民共和国国家质量监

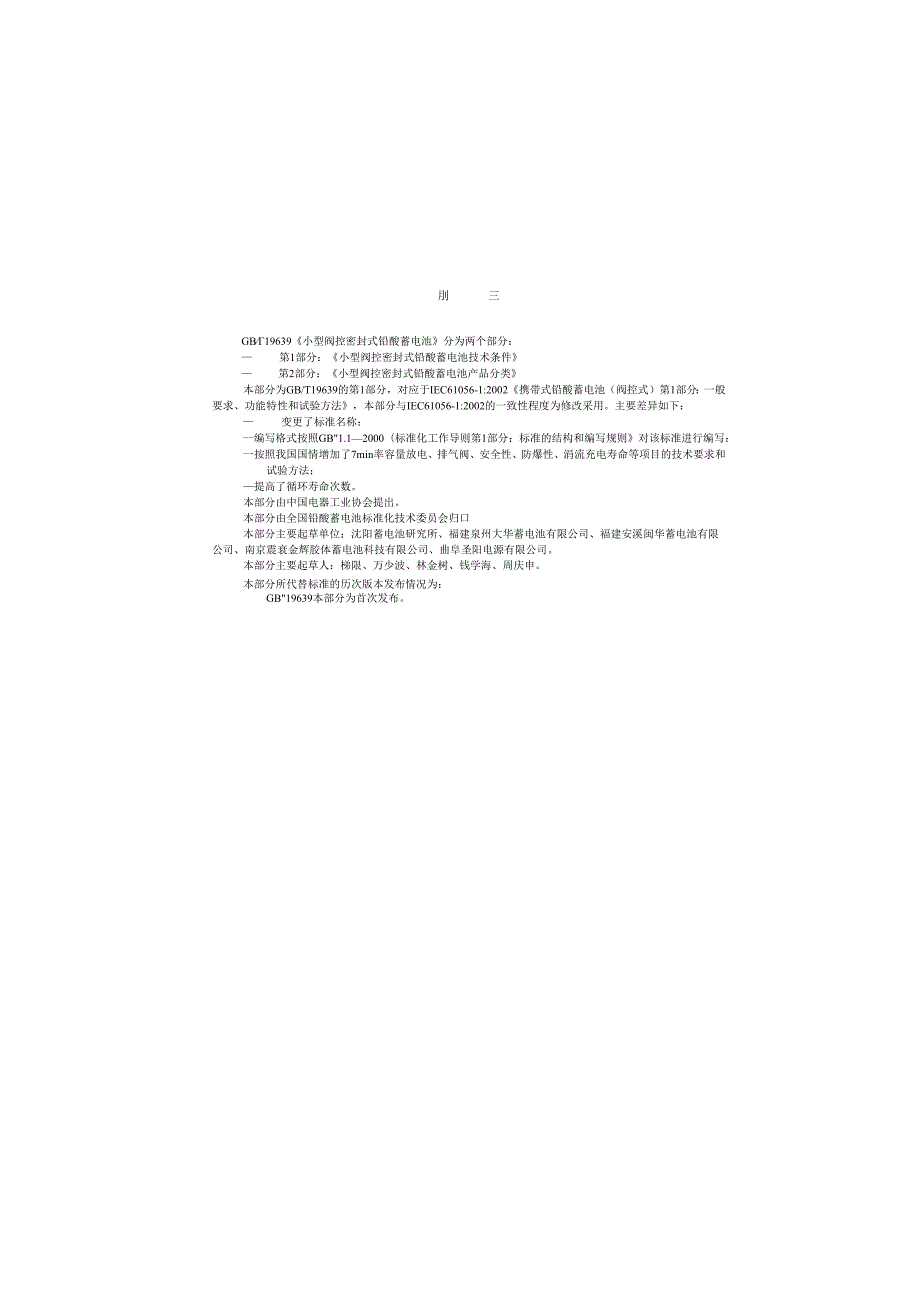

2、督检验检疫总局中国国家标准化管理委员会-XX.1刖三GB19639小型阀控密封式铅酸蓄电池分为两个部分： 第1部分：小型阀控密封式铅酸蓄电池技术条件 第2部分：小型阀控密封式铅酸蓄电池产品分类本部分为GB/T19639的第1部分，对应于IEC61056-1:2002携带式铅酸蓄电池（阀控式）第1部分：一般要求、功能特性和试验方法，本部分与IEC61056-1:2002的一致性程度为修改采用。主要差异如下： 变更了标准名称：-编写格式按照GB1.12000（标准化工作导则第1部分：标准的结构和编写规则对该标准进行编写：一按照我国国情增加了7min率容量放电、排气阀、安全性、防爆性、涓流充电寿命等

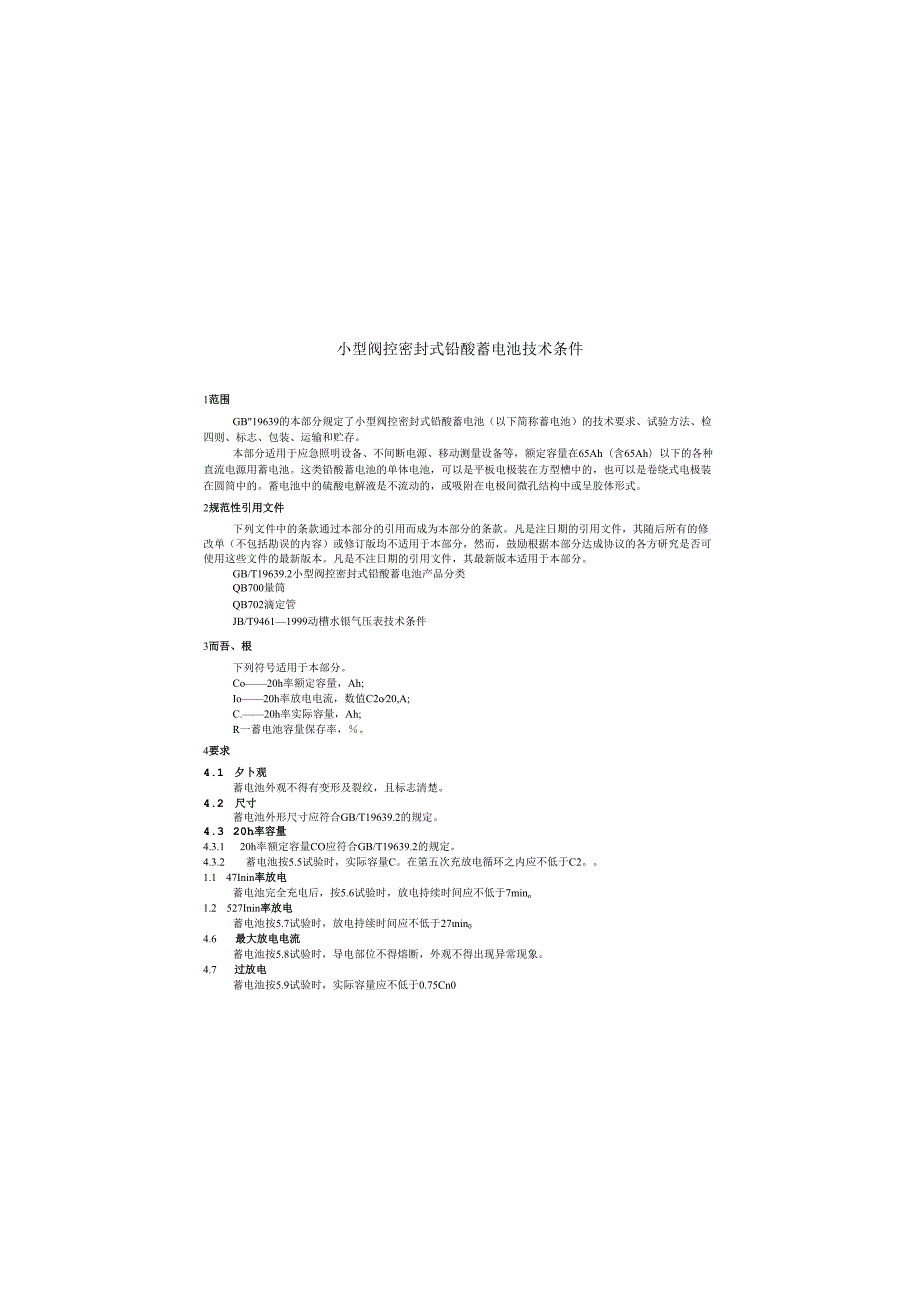

3、项目的技术要求和试验方法；提高了循环寿命次数。本部分由中国电器工业协会提出。本部分由全国铅酸蓄电池标准化技术委员会归口本部分主要起草单位：沈阳蓄电池研究所、福建泉州大华蓄电池有限公司、福建安溪闽华蓄电池有限公司、南京震衰金辉胶体蓄电池科技有限公司、曲阜圣阳电源有限公司。本部分主要起草人：梯限、万少波、林金树、钱学海、周庆申。本部分所代替标准的历次版本发布情况为：GB19639本部分为首次发布。小型阀控密封式铅酸蓄电池技术条件1范围GB19639的本部分规定了小型阀控密封式铅酸蓄电池（以下简称蓄电池）的技术要求、试验方法、检四则、标志、包装、运输和贮存。本部分适用于应急照明设备、不间断电源、移动
4、测量设备等，额定容量在65Ah（含65Ah）以下的各种直流电源用蓄电池。这类铅酸蓄电池的单体电池，可以是平板电极装在方型槽中的，也可以是卷绕式电极装在圆筒中的。蓄电池中的硫酸电解液是不流动的，或吸附在电极间微孔结构中或呈胶体形式。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T19639.2小型阀控密封式铅酸蓄电池产品分类QB700量筒QB702滴定管JB/T9461
5、1999动槽水银气压表技术条件3而吾、根下列符号适用于本部分。Co20h率额定容量，Ah;Io20h率放电电流，数值C2o20,A;C.20h率实际容量，Ah;R一蓄电池容量保存率，。4要求4.1 夕卜观蓄电池外观不得有变形及裂纹，且标志清楚。4.2 尺寸蓄电池外形尺寸应符合GB/T19639.2的规定。4.3 20h率容量4.3.1 20h率额定容量CO应符合GB/T19639.2的规定。4.3.2 蓄电池按5.5试验时，实际容量C。在第五次充放电循环之内应不低于C2。1.1 47Inin率放电蓄电池完全充电后，按5.6试验时，放电持续时间应不低于7mino1.2 527Inin率放电蓄电池
6、按5.7试验时，放电持续时间应不低于27nin04.6 最大放电电流蓄电池按5.8试验时，导电部位不得熔断，外观不得出现异常现象。4.7 过放电蓄电池按5.9试验时，实际容量应不低于0.75Cn04.8 过充电蓄电池按5.10试验时，实际容量应不低于0.95C,外观不得出现异常。4.9 气体析出或密封反应效率按以下两种方法可任选其一进行试验。a) 蓄电池按5.11.151L4试验，单体蓄电池平均每安时小时对外析出的气体析出量G。在标准状态下Gf0.05mL(Ahh)ob) 蓄电池按5.11.55.11.7试验，密封反应效率应不低于90%。4.10 排气阀蓄电池按5.12试验时，排气阀应在压力为
7、149kPa范围可靠地开关4.11 安全性蓄电池按5.13试验时，外观不得出现漏液等异常现象。4.12 防爆性蓄电池应按5.14试验，蓄电池外部遇明火时其内部不应爆炸。4.13 荷电保存蓄电池按5.15试验时，容量保存率应不低于75%C.4.14 耐振动性蓄电池按5.16试验时，端电压应不低于额定电压，外观不得出现漏液等异常现象。4.15 耐冲击性蓄电池按5.17试验时，端电压应不低于额定电压，外观不得出现漏液等异常现象。4.16 寿命以下两种方法可任选其一进行试验。1.1 6.1充放循环寿命蓄电池按5.18.2试验时，充放循环寿命应不低于300次。4.16 .2涓流充电寿命蓄电池按5.18.
8、3试验时，涓流充电寿命应不低于两年。5试验方法5.1 测量仪器5.1.1 电气测量5.1.1.1 仪表量程所有仪表量程应随被测电压和电流的量值而变，指针式仪表读数应在量程的后三分之一范围内O5.1.1 .2电压测量测量电压用的仪表应是具有不低于0.5级准确度的电压表，电压表内阻至少应是10kn/Vo5.1.2 .3电流测量测量电流用的仪表应是具有不低于0.5级准确度的电流表。5.1.3 温度测量测量温度用的温度计应具有适当的量程，其分度值不应大于1。5.1.4 气压测量测量气压用的仪表应符合JB/T9461标准的规定。5.1.5 时间测量测量时间用的仪表应按时、分、秒分度，至少应具有1%的准确
9、度。5.1.6 尺寸测量测量蓄电池外形尺寸的量具精度应不低于001%o5.1.6压力测量测量压力用的仪器精度应不低于1%O5.1.7容积测量测量容积的量筒或滴定管应符合QB700或QB702标准的规定。5.2试验进行前的预处理5.2.1试验应在蓄电池生产后6个月内进行，试验前所有蓄电池必须完全充电。5.2.2蓄g池的完全充电可按恒流充电或改进的恒压充电进行，也可由制造厂另行确定。5.2.2.1恒流充电a）蓄电池在温度为15C35C的环境中，以2Io41电流（或制造厂规定的电流）充电，当单体蓄电池平均电压达到2.4OV后，再充入0.25CIn0.5OC电量时，就认为蓄电池已完全充电。b）蓄电池在
10、温度为15C35C的环境中，以2Io4T2O电流（或制造厂规定的电流）充电，充入电量达到放出电量的110%150%时，就认为蓄电池已完全充电。5.2.2.2改进的恒压充电蓄电池在温度为25C2C的环境中，以单体蓄电池平均电压2.50V,最大电流不得大于61。电流充电16h或当充电电流值低于0.Uz时并持续2h以上不变为止，就认为蓄电池已完全充电。5.3 外观检查用目视检查蓄电池的外观。5.4 尺寸检查按GB/T19639.2标准中的结构尺寸，测量蓄电池的外形尺寸。5.520 h率容量试验5.5.1蓄电池完全充电后，在温度为25C2C的环境中静止5h24h,然后以I。电流放电到单体蓄电池平均电压
11、达1.75V时终止，记录放电时间。5.5.2用放电电流乘以放电持续时间计算蓄电池实际容量C。5.67Inin率容量试验5.6.1蓄电池经5.5试验，且符合4.3规定，方可进行本试验。5.6.2蓄电池完全充电后，在温度为25C2C的环境中静止5h24h,然后以601电流放电到单体蓄电池平均电压达1.60V时终止，记录放电时间。5.727Inin率放电试验5.7.1蓄电池经5.5试验，且符合4.3规定，方可进行本试验。5.7.2蓄电池完全充电后，在温度为252的环境中静止5h24h,然后以20Io电流放电到单体蓄电池平均电压达1.60V时终止，记录放电时间。5.8 最大放电电流试验5.8.1 蓄电
12、池完全充电后，在温度为25C2C的环境中静止5h24h,然后以300Io电流放电5s。5.8.2 检查蓄电池导电部位是否熔断，外观是否正常。注：引线式端子按制造厂规定条件进行。5.9 过放电试验5.9.1蓄电池经5.5试验，且符合4.3规定，方可进行本试验。5.9.2蓄电池完全充电后，在温度为25C5C的环境中，以放电初期电流401（110%）的定阻抗连续放电15do5.9.3然后以单体蓄电池平均电压2.50V,最大电流不得大于61电流充电24h。5.9.4按5.5进行试验。5.10过充电试验5.10.1 蓄电池经5.5试验，且符合4.3规定，方可进行本试验。5.10.2 蓄电池完全充电后，在
13、温度为252环境中，以2Izo连续充电48h,检查外观是否正常。5. 10.3按5.5进行试验。5.11 气体析出试验或密封反应效率试验蓄电池可按恒压浮充电或恒流充电进行此项试验。气体收集装置如图1。(收集气体的量筒最大应距水面20mm)o5.12 .1经5.5试验合格的蓄电池经过完全充电后在20C25C的环境中以Un1。浮充电压(制造商规定)浮充电(72l)h05.IL2浮充电(72Dh后，开始收集气体，并持续收集气体(192l)h,测量并记录192h内收集的气体总量V,(也),在气体收集期间，每天测记一次环境温度T,(C)和环境大气压力P(kPa),确定气体的体积。5.11.3按式计算标准
14、状态(20,101.3kPa)下析出的气体体积VO(1)v-WXL、匕*T.-i-273xR式中：V.累计收集的气体总量，单位为彰MnL);T.标准温度，单位为开(K)(在20C,T,=293K);T.平均环境温度，单位为摄氏度();R-平均环境大气压力，单位为千帕(kPa);P.标准压九101.3kEo5.11.4按式计算在浮充电压下，析出的气体Gsr匕,-nta式中：C.-20h率实际容量，单位为安时(Ah);V析出的气体体积，单位为毫升(mL)；11一单体电池数；t一收集气体所用的时间，单位为小时（三）;G.W出气体的量，单位为毫升每安时小时(ml(Ahh)5.11.5经5.5试验合格的
15、蓄电池，经过完全充电后，在20C25C的环境中以2Io恒流充电(48+l)ho5.11.6以恒流充电24h后，再以0.11电流连续充电5h,从改变电流第25h起开始收集气体5h,记录收集气体的总体积V.(mL),环境温度T.()和环境压力P8(kPa),确定气体体积。5.11.7按式计算标准状态(25,101.3kPa)下析出的气体体积V式中：V-在标准状态下，蓄电池充入IAh电量，所放出的气体，单位为彰I每安时(11三h);P收集气体时的大气压，单位为千帕(kPa);滴定管或量筒的环境温度，单位为摄氏度()；0_收集气体期间充入的电量，单位为安时(Ah)；V.一收集的蓄电池放出的气体量，单位
16、为毫升(mL)；11一单体蓄电池数。密封反应效率？（1一康）x）0匹（4）式中：684标准状态下，蓄电池充入1Ah电量，理论气体发生量，单位为毫升每安时他他）。1蓄电池；2 量简；3 水。5.12 排气阀试验在温度为15C35C的环境中，对每一单体蓄电池逐渐充入空气，测定开阀压力，然后逐渐减少空气压力，测定关阀时的压力。5.13 安全性试验蓄电池完全充电后，在温度为15C35C的环境中以41电流连续充电5h,停止充电，然后倒置48h检查有无漏液，外观是否正常。5.14 防爆性能试验完全充电的蓄电池用I电流进行充电，Ih后在距排气部位2mm4mm之内用24V直流电源熔断1A保险丝产生火花，反复试
17、验两次。5.15 荷电保存率试验5.15.1 蓄电池经5.5试验，且符合4.3规定，方可进行本试验。5.15.2 蓄电池再按5.5试验，得到静置前容量C。5.15.3 然后将蓄电池完全充电，擦净表面，在温度为25C5C环境中静置120d。5.15.4 蓄电池静置12Od后，不经再充电立即按5.5试验，得到静置后容量C.。5.15 .5按公式计算容量保存率R。R-X1005.16 耐振动性试验5.16.1 蓄电池完全充电后，在温度为15C35C的环境中，以正立状态紧固到振动台上。5.16 .2蓄电池应经受频率为7HZi6Hz、振幅为4皿1的垂直（或水平）振动1鼠5.17 .3振动试验结束后，检查
18、蓄电池端电压及外观是否正常。5.17 耐冲击性试验5.17.1 蓄电池完全充电后，在温度为15C35C的环境中，将蓄电池从20Onm高处，底部朝下，自由跌落到厚度为10mm以上的硬木板上，如此跌落3次。5.17.2 检查蓄电池端电压及外观是否正常。5.18 寿命试验5.18.1 蓄电池经5.5试验且符合4.3规定，方可进行本试验。5.18.2 充放循环寿命试验5.18.2.1 整个试验均在温度为252的环境中进行。5.18.2.2蓄电池完全充电后，以51。电流放电2h,随即以21电流充电6h,组成一次充放循环。5.18.2.3在蓄电池的第25、50、75次充放循环时，以5Iz电流放电至单体蓄电
19、池平均电压达1.70V时终止。计算容量，然后蓄电池继续按5.18.2.2试验。5.18.2.4按5.18.2.2和5.18.2.3进行的试验，当蓄电池容量小于0.5Cao,并再经25次充放循环验证蓄电池容量仍小于0.5C时，试验结束，容量小于0.5C2。的充放循环次数不计入充放循环寿命次数。5.18.3涓流充电寿命试验5.18.3.1整个试验均在温度为252的环境中进行。5.18.3.2 蓄电池完全充电后，以单体蓄电池平均电压2.25V2.30V的恒压进行充电，最大电流不得大于4Io。5.18.3.3 蓄电池每隔2个月，以5Izo电流放电至单体蓄电池平均电压达1.7OV时终止，计算容量，然后蓄
20、电池继续按5.18.3.2试验。5.18.3.4 18.3.4按5.18.3.2和5.18.3.3进行的试验。当蓄电池容量小于0.5Cn,并经2个月的再次验证蓄电池容量仍小于O.5Cm0寸，试验结束，容量小于0.5C2。的充放循环次数不计入涓流充电时间。6检验规则6.1 检验分类检验分为出厂检验、周期检验和型式检验。6.1.1 出厂检验、周期检验凡提出交货的产品，必须按出厂检验项目和周期检验项目进行检验，检验项目及检验样品数量见表1。6.1.2 型式检验经出厂检验合格的产品方可进行型式检验，遇有下列情况之一时，应抽样进行型式检验：试制的新产品-一设计工艺或所用原材料有改变时；不经常生产的产品再
21、次生产时；一政府行为的检验。6.2 全项试验程序和型式检验见表2。表1检验项目及检验样品数量序号检验分类试验项目技术要求见条款试验方法见条款试验数量试验周期1出厂检验外观检查全数2尺寸检查1%3周期检验20h率容量试验4.35.5各1只每月一次47min率容量试验4.45.6每月一次527min率放电试验4.55.7每月一次6最大放电电流试验4.65.8每月一次7过放电试验4.75.9每年一次表1（续）序号检验分类试验项目技术要求见条款试验方法见条款试验数量试验周期8周期检验过充电试验4.85.10各1只每年一次9气体析出量或密封反应效率试验4.95.11半年一次10排气阀试验4.105.12
22、半年一次11安全性试验4.115.13半年一次12防爆性试验4.125.14半年一次13荷电保存试验4.135.15每年一次14耐振动性试验4.145.16半年一次15自由跌落试验4.155.17半年一次16充放循环寿命试验或消流充电寿命试验4.16.14.16.25.18.25.18.3每年一次表2全项试验程序和型式检验序号试验项目蓄电池编号12345671外观XXXXXXX2尺寸X320h率容量试验XXXXXXX47min率容量试验XXXXXX527min率放电试验X6过放电试验X7过充电试验X8最大放电电流试验9气体析出量或密封反应效率试验X10排气阀试验X11安全性试验X12防爆性试验
23、X13耐振动性试验X14耐冲击性试验X15寿命试验X16荷电保存试验X注：“X”为确定试验标志。6. 3抽样规则型式检验可选用某一规格的代表产品进行。6.4判定规则型式检验中，第一次抽试的蓄电池，如有一只不合格，则需第二次加倍抽试；如仍有一只不合格，则应判定为该批蓄电池产品不合格。7标志、膜、运愉、贮存7.1 标志7.1.1 蓄电池产品上应有下列标志：造厂名产品型号或规格；制造日期；标；必要的安全警告。7.1.2 包装箱外壁应有下列标志：一产品名称、型号规格、数量； 产品标准编号； 每箱的净重及毛重； 标明防潮、不准倒置、轻放等字样。7.2 包装7.2.1 蓄电池的包装应符合防潮、防震的要求。7.2.2 包装箱内应装入随同产品供应的文件：一装箱单（指多只包装）；-产品合格证；产品使用说明书。7.3 运输7.3.1 在运输过程中，产品不得受剧烈机械冲撞、曝晒、雨淋、不得倒置。7.3.2 在装卸过程中，产品应轻搬轻放，严防摔掷翻滚、重压。7.4 贮存7.4.1 产品应贮存在温度为5C40C的干燥、清洁及通风良好的仓库内O7.4.2 应不受阳光直射，离热源（暖气设备等）不得少于2mo7.4.3 不得倒置及卧放，不得受任何机械冲击或重压。7.4.4 厂家应提供蓄电池允许贮存时间。
