1、中小型水利水电工程单元工程施工质量验收评定规程第4部分：堤防工程1范围本部分规定了单元工程划分的程序与方法、单元工程的类型、工序和单元工程施工质量标准、工序和单元工程施工质量验收评定的程序与质量等级标准、评定资料要求等。本部分适用于江西省3级、4级堤防工程单元工程施工质量验收评定，1级、2级堤防工程单元工程施工质量验收评定执行部颁标准，5级堤防工程单元工程施工质量验收评定参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T11822-2008科学技术档案案
2、卷构成的一般要求SL260堤防工程施工规范3术语和定义下列术语和定义适用于本文件。3.13.1单元工程separateditemproject依据建筑物设计结构、施工部署和质量考核要求，将分部工程划分为若干个层、块、区、段，每一层、块、区、段为一个单元工程，通常是由若干个工序组成的综合体，是施工质量考核的基本单位。3.23.2关键部位单元工程separateditemprojectofcriticalposition对工程安全、或效益、或功能有显著影响的单元工程。3.33.3重要隐蔽单元工程separateditemprojectofcruciaIconcealment主要建筑物的地基开挖、地

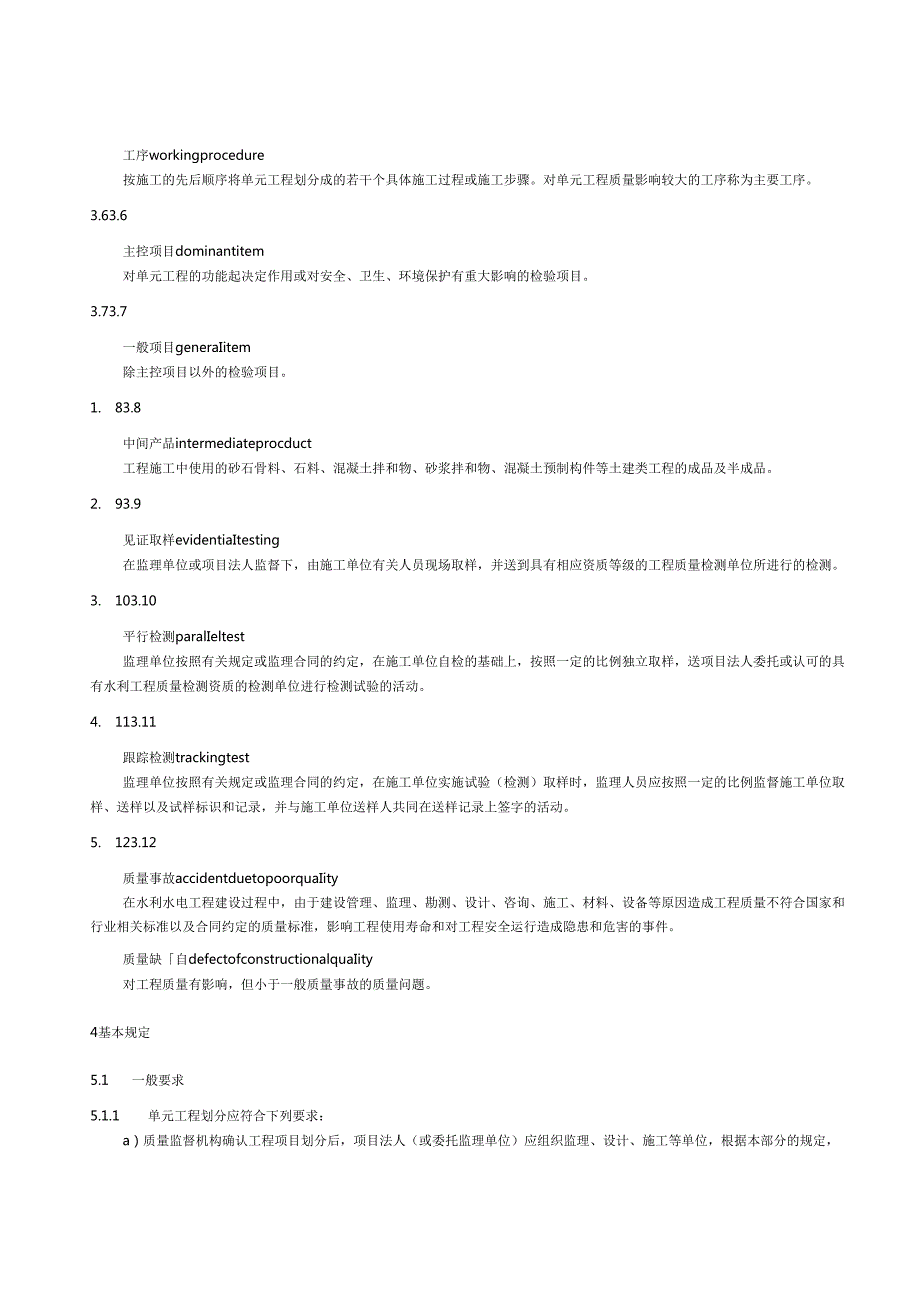

3、下洞室开挖、地基防渗、加固处理和排水等隐藏工程中，对工程安全或功能有严重影响的单元工程。3.43.4主要建筑物maintructure其失事后将造成下游灾害或严重影响工程效益的建筑物，如堤坝、泄洪建筑物、输水建筑物、电站厂房及泵站等。3.53.5工序workingprocedure按施工的先后顺序将单元工程划分成的若干个具体施工过程或施工步骤。对单元工程质量影响较大的工序称为主要工序。3.63.6主控项目dominantitem对单元工程的功能起决定作用或对安全、卫生、环境保护有重大影响的检验项目。3.73.7一般项目generaIitem除主控项目以外的检验项目。1. 83.8中间产品int
4、ermediateprocduct工程施工中使用的砂石骨料、石料、混凝土拌和物、砂浆拌和物、混凝土预制构件等土建类工程的成品及半成品。2. 93.9见证取样evidentiaItesting在监理单位或项目法人监督下，由施工单位有关人员现场取样，并送到具有相应资质等级的工程质量检测单位所进行的检测。3. 103.10平行检测paralIeltest监理单位按照有关规定或监理合同的约定，在施工单位自检的基础上，按照一定的比例独立取样，送项目法人委托或认可的具有水利工程质量检测资质的检测单位进行检测试验的活动。4. 113.11跟踪检测trackingtest监理单位按照有关规定或监理合同的约定，
5、在施工单位实施试验（检测）取样时，监理人员应按照一定的比例监督施工单位取样、送样以及试样标识和记录，并与施工单位送样人共同在送样记录上签字的活动。5. 123.12质量事故accidentduetopoorquaIity在水利水电工程建设过程中，由于建设管理、监理、勘测、设计、咨询、施工、材料、设备等原因造成工程质量不符合国家和行业相关标准以及合同约定的质量标准，影响工程使用寿命和对工程安全运行造成隐患和危害的事件。质量缺自defectofconstructionalquaIity对工程质量有影响，但小于一般质量事故的质量问题。4基本规定5.1 一般要求5.1.1 单元工程划分应符合下列要求：

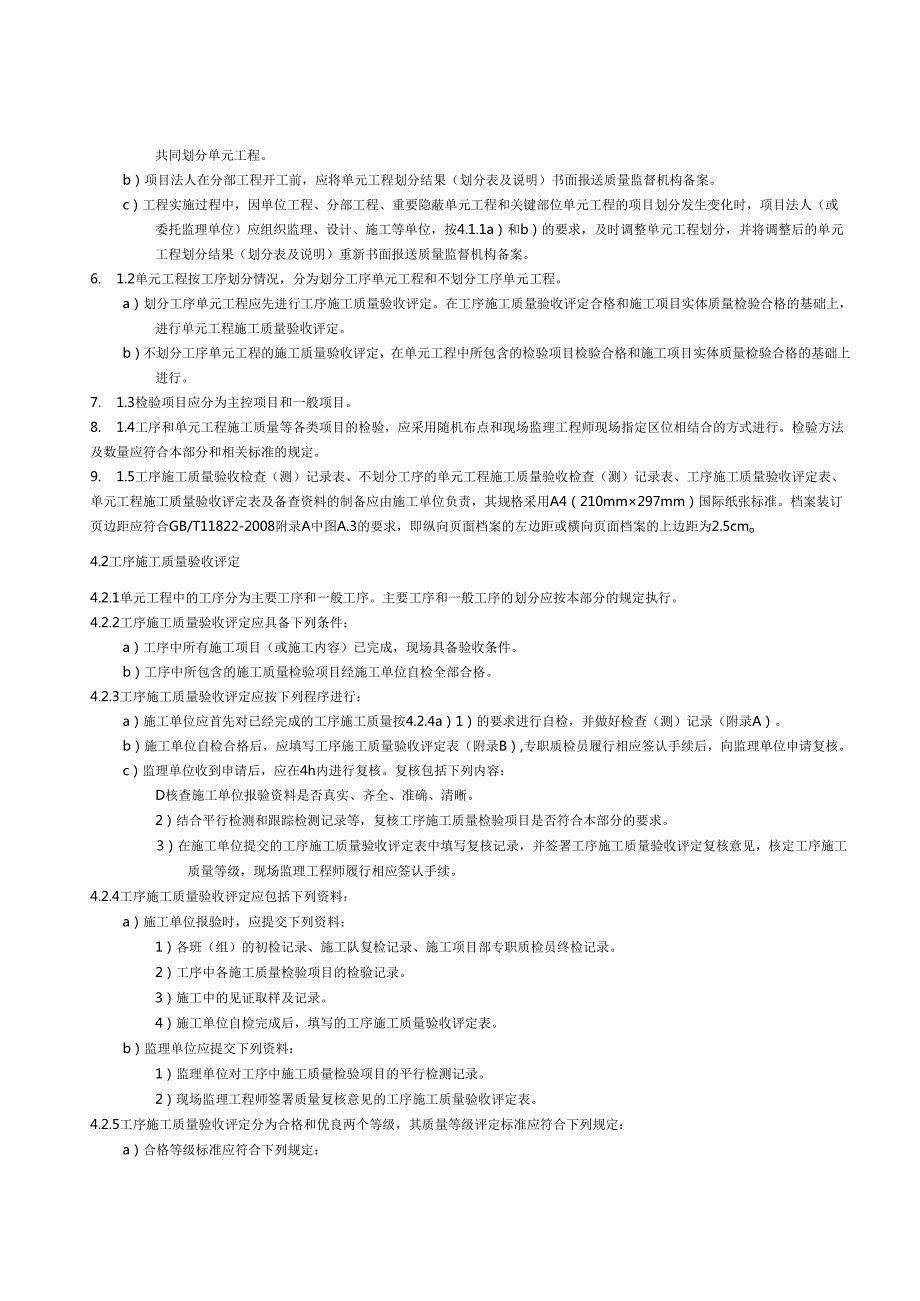

6、a）质量监督机构确认工程项目划分后，项目法人（或委托监理单位）应组织监理、设计、施工等单位，根据本部分的规定，共同划分单元工程。b）项目法人在分部工程开工前，应将单元工程划分结果（划分表及说明）书面报送质量监督机构备案。c）工程实施过程中，因单位工程、分部工程、重要隐蔽单元工程和关键部位单元工程的项目划分发生变化时，项目法人（或委托监理单位）应组织监理、设计、施工等单位，按4.1.1a）和b）的要求，及时调整单元工程划分，并将调整后的单元工程划分结果（划分表及说明）重新书面报送质量监督机构备案。6. 1.2单元工程按工序划分情况，分为划分工序单元工程和不划分工序单元工程。a）划分工序单元工程应
7、先进行工序施工质量验收评定。在工序施工质量验收评定合格和施工项目实体质量检验合格的基础上，进行单元工程施工质量验收评定。b）不划分工序单元工程的施工质量验收评定，在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。7. 1.3检验项目应分为主控项目和一般项目。8. 1.4工序和单元工程施工质量等各类项目的检验，应采用随机布点和现场监理工程师现场指定区位相结合的方式进行。检验方法及数量应符合本部分和相关标准的规定。9. 1.5工序施工质量验收检查（测）记录表、不划分工序的单元工程施工质量验收检查（测）记录表、工序施工质量验收评定表、单元工程施工质量验收评定表及备查资料的制
8、备应由施工单位负责，其规格采用A4（210mm297mm）国际纸张标准。档案装订页边距应符合GB/T11822-2008附录A中图A.3的要求，即纵向页面档案的左边距或横向页面档案的上边距为2.5cmo4.2工序施工质量验收评定4.2.1单元工程中的工序分为主要工序和一般工序。主要工序和一般工序的划分应按本部分的规定执行。4.2.2工序施工质量验收评定应具备下列条件：a）工序中所有施工项目（或施工内容）已完成，现场具备验收条件。b）工序中所包含的施工质量检验项目经施工单位自检全部合格。4.2.3工序施工质量验收评定应按下列程序进行：a）施工单位应首先对已经完成的工序施工质量按4.2.4a）1）
9、的要求进行自检，并做好检查（测）记录（附录A）。b）施工单位自检合格后，应填写工序施工质量验收评定表（附录B）,专职质检员履行相应签认手续后，向监理单位申请复核。c）监理单位收到申请后，应在4h内进行复核。复核包括下列内容：D核查施工单位报验资料是否真实、齐全、准确、清晰。2）结合平行检测和跟踪检测记录等，复核工序施工质量检验项目是否符合本部分的要求。3）在施工单位提交的工序施工质量验收评定表中填写复核记录，并签署工序施工质量验收评定复核意见，核定工序施工质量等级，现场监理工程师履行相应签认手续。4.2.4工序施工质量验收评定应包括下列资料：a）施工单位报验时，应提交下列资料：1）各班（组）的
10、初检记录、施工队复检记录、施工项目部专职质检员终检记录。2）工序中各施工质量检验项目的检验记录。3）施工中的见证取样及记录。4）施工单位自检完成后，填写的工序施工质量验收评定表。b）监理单位应提交下列资料：1）监理单位对工序中施工质量检验项目的平行检测记录。2）现场监理工程师签署质量复核意见的工序施工质量验收评定表。4.2.5工序施工质量验收评定分为合格和优良两个等级，其质量等级评定标准应符合下列规定：a）合格等级标准应符合下列规定：1）主控项目，检验结果应全部符合本部分的要求。2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布，不合格点的质量不应超出有关规范或设计要求的限
11、值。3）各项报验资料应符合本部分的要求。b）优良等级标准应符合下列规定：1）主控项目，检验结果应全部符合本部分的要求。2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布，不合格点的质量不应超出有关规范或设计要求的限值。3）各项报验资料应符合本部分的要求。4.3单元工程施工质量验收评定4.3.1单元工程施工质量验收评定应具备下列条件：a）单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条件。b）已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。4.3.2单元工程施工质量验收评定应按下列程序进行：a）施工单位应首先对已经完成的单元
12、工程施工质量进行自检，并填写检查（测）记录（附录A）。b）施工单位自检合格后，应填写单元工程施工质量验收评定表（附录B）,向监理单位申请复核。c）监理单位收到申请后，应在8h内进行复核。复核应包括下列内容：D核查施工单位报验资料是否真实、齐全、准确、清晰。2）对照施工图纸及施工技术要求，结合平行检测和跟踪检测记录等，复核单元工程质量是否达到本部分的要求。3）检查已完单元工程遗留问题的处理情况，在施工单位提交的单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量验收评定复核意见，核定单元工程施工质量等级，现场监理工程师履行相应签认手续。4）对验收中发现的问题提出处理意见。d）重要隐蔽
13、单元工程或关键部位单元工程施工质量经施工单位自评合格、监理单位抽检后，项目法人（或委托监理单位）应组织监理、地勘、设计、施工等单位组成重要隐蔽单元工程或关键部位单元工程施工质量联合验收评定小组，对重要隐蔽单元工程或关键部位单元工程的施工质量共同进行现场检查（测）验收、核定其质量等级量、签署重要隐蔽单元工程或关键部位单元工程质量等级签证表（附录C）o在重要隐蔽单元工程或关键部位单元工程施工质量联合验收前，项目法人（或委托监理单位）应提前通知质量监督机构，并将重要隐蔽单元工程或关键部位单元工程质量等级签证表报送质量监督机构核备。4. 3.3单元工程施工质量验收评定应包括下列资料：a）施工单位申请验
14、收评定时，应提交下列资料：1）单元工程中所含工序（或检验项目）验收评定的检验记录。2）各项实体检验项目的检验记录。3）施工中的见证取样记录。4）施工单位自检完成后，填写的单元工程施工质量验收评定表。b）监理单位应提交下列资料：1）监理单位对单元工程施工质量的平行检测记录。2）监理工程师签署质量复核意见的单元工程施工质量验收评定表。4.3.4 划分工序单元工程施工质量验收评定分为合格和优良两个等级，其质量等级评定标准应符合下列规定：a）合格等级标准应符合下列规定：D各工序施工质量验收评定应全部合格。2）各项报验资料应符合本部分的要求。b）优良等级标准应符合下列规定：1）各工序施工质量验收评定应全
15、部合格，其中优良工序应达到50%及以上，且主要工序的施工质量应达到优良等级。2）各项报验资料应符合本部分的要求。4.3.5 不划分工序单元工程施工质量验收评定分为合格和优良两个等级，其质量等级评定标准应符合下列规定：a）合格等级标准应符合下列规定：D主控项目，检验结果应全部符合本部分的要求。2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布，不合格点的质量不应超出有关规范或设计要求的限值。3）各项报验资料应符合本部分的要求。b）优良等级标准应符合下列规定：1）主控项目，检验结果应全部符合本部分的要求。2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布，不
16、合格点的质量不应超出有关规范或设计要求的限值。3）各项报验资料应符合本部分的要求。4.3.6单元工程施工质量验收评定未达到合格标准时，应及时进行处理，处理后应按下列规定进行验收评定：a）全部返工重做的，重新进行验收评定。b）经加固补强并经设计和监理单位鉴定能达到设计要求的，其质量只能评定为合格。c）处理后的单元工程部分质量指标仍未达到设计要求的，经原设计单位复核，项目法人及监理单位确认能满足安全和使用功能要求，可不再进行处理；或经加固补强后，改变了建筑物外形尺寸或造成工程永久缺陷的，项目法人、设计单位及监理单位确认能基本满足设计要求，其质量可评定为合格，并按规定进行质量缺陷备案。5堤基清理工程
17、5.1 一般规定单元工程划分：宜按堤轴线方向施工段长100nI50OnI划分为一个单元工程。5.2堤基清理施工堤基清理施工质量标准见表1。表1基础清理施工质量标准项次检验项目质量标准检验方法检验数量主控项目1堤基内坑、槽、沟、穴等处理按设计要求清理后回填、压实，并符合相关要求土工试验每处、每层、每层超过40011）2时每Zoom，取样1个一般项目1清理范围基面清理包括堤身、俄台、铺盖、盖重、堤岸防护工程的基面，其边界应在设计边线外0.3m0.5m。老堤加高培厚的清理尚应包括堤坡及堤顶等量测按施工段堤轴线长50m量测1次2表层清理堤基表层的淤泥、腐殖土、泥炭土、草皮、树根、建筑垃圾等应清理干净观
18、察全面检查3结合部处理清除结合部表面杂物，并将结合部挖成台阶状观察全面检查6砂（石）护坡垫层工程6.1 一般规定单元工程划分：划分方法与护坡单元工程划分方法一致。6.2 砂（石）护坡垫层施工砂（石）护坡垫层施工质量标准见表2。表2砂（石）护坡垫层施工质量标准项次检验项目质量标准检验方法检验数量主控项目1砂、石垫层厚度允许偏差为15%设厚度量测每50m2检测1个点一般项目1垫层基表面平度符合设计要求量测每50m2检测1个点2垫层基面坡度符合设计要求坡度尺量测每IOm轴线施工长度检测1个断面7干砌石护坡工程7.1 一般规定单元工程划分：宜按施工段长60m100m划分为一个单元工程，丁坝、垛的护坡工
19、程宜按每个坝、垛划分为一个单元工程。7. 2干砌石护坡施工干砌石护坡施工质量标准见表3。表3干砌石护坡施工质量标准项次检验项目质量标准检验方法检验数量主控项目1护坡厚度厚度小于50cm,允许偏差为土5cm；厚度大于50cm,允许偏差为10%量测每100nV测1次一般项目1砌石坡度不陡于设计坡度量测沿护坡长度方向每20m检查1处2砌筑质量石块稳固、无松动，无宽度在1.5cm以上、长度在50cm以上的连续缝检查沿护坡长度方向每20m检查1m23坡面平整度允许偏差为8cn量测每100nV测1次4石料块重除腹石和嵌缝石外，面石用料符合设计要求量测沿护坡长度方向每20m检查1m28格宾（雷诺）石笼护坡工
20、程7.1 一般规定单元工程划分：宜按施工段长60m100nI划分为一个单元工程，丁坝、垛的护坡工程宜按每个坝、垛划分为一个单元工程。8. 2格宾（雷诺）石笼护坡施工格宾（雷诺）石笼护坡施工质量标准见表4。表4格宾（雷诺）石笼护坡施工质量标准项次检验项目质量标准检验方法检验数量主控项目1护坡厚度允许偏差为5cn量测每50Itf100检测1处2绑扎点间距允许偏差为5cn量测每3060Itf检测1处3块石填充率不小于90%量测每50Itf100Ilf检测1处一般项目1坡面平整度允许偏差为8cn量测每50Itf100Hf检测1处2有间隔网的网片间距允许偏差为10Cm量测每幅网材检查2处9水泥砂浆砌石护
21、坡工程8.1 一般规定单元工程划分：宜按施工段长60m100m划分为一个单元工程，丁坝、垛的护坡工程宜按每个坝、垛划分为一个单元工程。9. 2水泥砂浆砌石护坡施工水泥砂浆砌石护坡施工质量标准见表5。表5水泥砂浆砌石护坡施工质量标准项次检验项目质量标准检验方法检验数量主控项目1护坡厚度允许偏差为5cm量测每50Itf100Itf检测1处2坡面平整度允许偏差为5cm检查每50Itf100Itf检测1处3座浆饱满度大于80%测量每层每IOm至少检查1处一般1排水孔反滤符合设计要求检查每10孔检查1孔项目2排水孔设置连续贯通，孔径、孔距允许偏差为5%设计值量测每10孔检查1孔3变形缝结构与填充质量符合
22、设计要求检查全面检查4勾缝应按平缝勾填，无开裂、脱皮现象检查全面检查10混凝土预制块护坡工程9.1 1一般规定10. 1.1单元工程划分：a）混凝土预制块制作宜按一个预制场一天制作的产量划分，一个预制场一天的预制块制作产量划分为一个单元工程。b）混凝土预制块护坡宜按若干个变形缝组成的施工段长划分，每60m-100m的施工段长划分为一个单元。10.2混凝土预制块护坡施工10.2.1 混凝土预制块制作施工质量标准见表60表6混凝土预制块制作施工质量标准项次检验项目质量标准检验方法检验数量主控项目1浇筑模型的形状、尺寸符合设计要求，具有足够的刚度观察、量测全数检查2入模混凝土振捣密实，无蜂窝、空洞观
23、察全数检查3混凝土试块及预制块芯样符合设计和规范要求查阅试验检测报告全数检查一般项目1养护按规范规定保持湿润进行养护观察全数检查10.2.2 混凝土预制块护坡施工质量标准见表7。表7混凝土预制块护坡施工质量标准项次检验项目质量标准检验方法检验数量主控项目1混凝土预制块外观及尺寸符合设计要求，允许偏差为5mm,表面平整，无掉角、断裂观察、量测每200块检测1块般项目1坡面平整度2m靠尺检测，允许为Icin量测每100检测1处2混凝土块铺筑应平整、稳固、缝线规则检查全数检查3护坡排水孔设置符合设计要求检查每10孔检查1孔11现浇混凝土护坡工程1.1 1一般规定单元工程划分：宜按若干个变形缝组成的施
24、工段长划分，每60m100nI的施工段长划分为一个单元。1.2 2现浇混凝土块护坡施工现浇混凝土块护坡施工质量标准见表8O表8现浇混凝土块护坡施工质量标准项次检验项目质量标准检验方法检验数量主控项目1护坡厚度允许偏差为Icin量测每100Itf检测1处2排水孔反滤层符合设计要求检查每10孔检查1孔一般项目1坡面平整度允许偏差为Ichi量测每100Itf检测1处2排水孔设置连续贯通，孔径、孔距允许偏差为5%设计值量测每10孔检查1孔3变形缝结构与填充质量符合设计要求检查全面检查12抛石护脚工程12.1一般规定12 .1.1单元工程划分：a）水上抛石护脚宜按平顺护岸的施工段长60m80m或以每个丁
25、坝、垛的护脚工程为一个单元工程。b）岸上抛石护脚宜按平顺护岸的施工段长60m80m或以每个丁坝、垛的护脚工程为一个单元工程。12.2抛石护脚施工12.2.1水上抛石护脚施工质量标准见表9O表9水上抛石护脚施工质量标准项次检验项目质量标准检验方法检验数量主控项目1抛投位置与数量按单元工程内各网格位置和数量抛投，允许体积偏差为。+10%量测全数检查一般项目1石料的块径、重量符合设计要求检查2抛投断面符合设计要求测量抛投前、后每50m测1个横断面，每横断面IOm测1个点3抛投程序符合SL260或抛投试验的要求检查全数检查12.2.2岸上抛石护脚施工质量标准见表10。表10岸上抛石护脚施工质量标准项次
26、检验项目质量标准检验方法检验数量主控项目1抛投数量按单元工程内各网格数量抛投，允许体积偏差为。+10%检查全数检查一般项目1石料的块径、重量符合设计要求量测全数检查2抛投断面符合设计要求量测抛投前、后每50m测1个横断面，每横断面IOm测1个点13土料碾压筑堤工程13.1一般规定13 .1.1单元工程划分：宜按施工的层、段划分。新堤填筑宜按堤轴线施工段长100m50Om划分为一个单元工程；老堤加高培厚宜按堤轴线施工段长100nI50OnI划分为一个单元工程。14 .1.2工序划分：土料碾压筑堤单元工程宜分为土料摊铺和土料碾压2个工序，其中土料碾压工序为主要工序。15 .1.3土料碾压筑堤施工前
27、应在料场采集代表性土样复核上堤土料土质，确定压实控制指标，并应符合下列规定：a)上堤土料的颗粒组成、液限、塑限和塑性指数等指标应符合设计要求。b)上堤土料为黏性土或少黏性土的，应通过轻型击实试验，确定其最大干密度和最优含水率。c)上堤土料为无黏性土，应通过相对密度试验，确定其最大干密度和最小干密度。d)当上堤土料的土质发生变化时，应重新进行上述试验，并及时调整相应控制指标。e)铺土厚度、压实遍数、含水率等压实参数应通过现场碾压试验确定。13.2土料碾压筑堤施工13.2.1土料摊铺a)土料摊铺施工质量标准见表11、表12。表11土料摊铺施工质量标准项次检验项目质量标准检验方法检验数量主控项目1
28、土块直径不大于设计土块直径观察、量测全数检查2铺土厚度符合碾压试验，允许偏差为-5.0CmOCm量测按作业面积每20017?检测1个点般项目1作业面分段长度人工作业不小于50m；机械作业不小于100m量测全数检查2铺填边线超宽值人工铺料大于10cm；机械铺料大于30cm量测按堤轴线方向每50m检测1个点防渗体：OCm10cm包边盖顶：OCmIOCm按堤轴线方向每30m或按填筑面积每400m2检测1个点表12铺料厚度和土块限制直径压实功能类型压实机具种类铺土厚度(cm)土块限制直径(Cm)轻型人工夯、机械夯15205小型推土机等152055tIot平碾20258中型12t15t平碾，斗容2.5r
29、113铲运机，5t8t振动碾253010重型斗容大于7.0m3铲运机，1Ot16t振动碾、加载气胎碾，305015大于16t振动碾现场碾压试验确定15b）老堤加高培厚施工，如坡面填土作业面的宽度不能满足5t15t平碾和5t8t振动碾的工作宽度要求，则可以采用斜坡面铺料碾压法施工，碾压设备宜选功率为75kW及以上的中型推土机；穿堤建筑物混凝土顶面以上的回填土方，因作业面狭小，宜选用功率为75kW及以上的中型推土机分层碾压施工。13.2.2土料碾压a） 土料碾压施工质量标准见表13O表13土料碾压施工质量标准项次检验项目质量标准检验方法检验数量主控项目1压实度或相对密度符合设计要求土工试验每填筑2
30、00m3取样1个，堤防加固按堤轴线方向每50m取样1个一般项目1搭接碾压宽度平行堤轴线方向不小于0.5m；垂直堤轴线方向不小于1.5m观察、量测全数检查2碾压作业程序应符合SL260的规定检查每台班23次b） 土料碾压筑堤的压实质量控制指标应符合下列规定：D上堤土料为黏性土或少黏性时应以压实度来控制压实质量；上堤土料为无黏性土时应以相对密度来控制压实质量。2）堤坡与堤顶填筑（包括盖顶），应按表14中老堤加高培厚的要求控制压实质量。3）不合格样的压实度或相对密度不应低于设计值得96%,且不合格样不应集中分布。4）合格工序的压实度或相对密度等压实指标合格率应符合表14的规定；优良工序的压实指标合格
31、率应超过表14规定数值的5个百分点或以上。表14土料填筑压实度或相对密度合格标准序号上堤土料堤防级别压实度（%）相对密度压实度或相对密度合格率（）新筑堤老堤加高培厚防渗体1黏性土高度超过6m的3级堤防932852852903级以下及低于6m的3级堤防912802802852少黏性土高度超过6m的3级堤防932902853级以下及低于6m的3级堤防912852803无黏性土高度超过6m的3级堤防三0.652852853级以下及低于6m的3级堤防20.6028028014河道疏浚工程14. 1一般规定单元工程划分:a）河道疏浚宜按设计、施工控制质量要求，每一疏浚河段划分为一个单元工程。当设计无特殊
32、要求时，河道疏浚施工宜以200m-500m疏浚河段划分为一个单元工程。b）机械挖掘疏浚宜按设计、施工控制质量要求，每一疏浚河段划分为一个单元工程。当设计无特殊要求时，河道疏浚施工宜以20OnI50OnI疏浚河段划分为一个单元工程。14.2河道疏浚施工14.2.1挖泥船疏浚施工质量标准见表15。表15挖泥船疏浚施施工质量标准项次检验项目质量标准检验方法检验数量主控项目1河道过水断面面积不小于设计断面面积测量检测疏浚河道的横断面，横断面间距为50m,检测点间距2m7m,必要时可检测河道纵横断面进行复核2宽阔水域平均底高程达到设计规定高程测量一般项目1局部欠挖深度小于0.3m,面积小于5.0m2测量
33、2开挖轴线位置符合设计要求测量全数检查14.2.2机械挖掘疏浚施工质量标准见表16。表16机械挖掘疏浚施工质量标准项次检验项目质量标准检验方法检验数量主控项目1河道中心线允许偏差值为20cm测量与竣工断面测量测点数相同2河底高程-20Cm+20Cm,平均值不大于设计高程测量与竣工断面测量测点数相同3河底宽度+30cm,平均值不小于设计底宽测量与竣工断面测量测点数相同一般项目1河道坡脚线整齐、顺直测量与竣工断面测量测点数相同15排水工程15. 1一般规定15.1.1 排水工程单元适用于以砂砾料、石料作为排水体的工程，如贴坡排水，棱体排水和褥垫排水等。15.1.2 单元工程划分：宜以工程设计结构或
34、施工检查验收的区、段划分，每一区、段划分为一个单元工程。15.2排水工程施工排水工程施工质量标准见表17。表17排水工程施工质量标准项次检验项目质量标准检验方法检验数量主控项目1结构型式排水体结构型式，纵横向接头处理，排水体的纵坡及防冻保护措施等应满足设计要求观察、查阅施工记录全数检查一般项目1排水设施位置排水体位置准确，基底高程、中（边）线偏差为3cm测量基底高程、每中（边）线每10延米检测一组，每组不少于3个点2结合面处理层面接合良好，与岸坡接合处的填料无分离、架空现象，无水平通缝。靠近反滤层的石料为内小外大，堆石接缝为逐层错缝，不应垂直相接，表面的砌石为平砌，平整美观观察、查阅施工记录每
35、100Itf检查1处，每处检查面积为10m2;排水管路按每50延米检查1处，每处检查长度为5m（含1个管路接头）3排水材料摊铺摊铺边线整齐，厚度均匀，表面平整，无团块、粗粒集中现象；检测点允许偏差为3cm观察、水准仪或拉线量测铺料厚度按IOmXlonI网格布置测点，每个单元不少于4个点4排水体结构外轮廓尺寸压实后排水体结构外轮廓尺寸应不小于设计尺寸的10%查阅施工记录、测量每50近或20延米检测6点，检测点采用横断面或纵断面控制，各断面点数不小于3点，局部突出或凹陷部位（面积在0.5以上者）应增设检测点5排水体外观表面平整度符合设计要求。干砌：允许偏差为5cm；浆砌：允许偏差为3cm用2m靠尺
36、测量每个单元检测点数不少于10个点顶标高符合设计要求。干砌：允许偏差为5cm；浆砌：允许偏差为3cm水准仪器每10延米测1个点16土料压渗工程16.1 一般规定单元工程划分：a）土料吹填压渗单元工程宜按围堰区段（仓）或按堤轴线施工段长200m-500m划分为一个单元工程。b）外运土料压渗单元工程宜按堤轴线施工段长200m-500m划分为一个单元工程。16.2 土料压渗施工16.2.1土料吹填压渗施工质量标准见表18。表18土料吹填压施工质量标准项次项目名称质量标准检验方法检验数量主控项目1吹填土质符合设计要求查阅图纸及施工记录全数2吹填区围堰符合设计要求，无溃堤塌方事故查阅图纸及施工记录一般项
37、目1吹填高程允许偏差：OCm+0.3川测量与竣工断面测量测点数相同2吹填区宽度小于50m允许偏差0.5m测量与竣工断面测量测点数相同大于50m允许偏差LOm3吹填平整度细粒土0.5mL2m测量与竣工断面测量测点数相同粗粒土0.8ml.6m16.2.2外运土料压渗施工质量标准见表19。表19外运土料压渗施工质量标准项次检验项目质量标准检验方法检验数量主控项目1压浸宽度+30cm,平均值不小于设计压浸宽度测量与竣工断面测量测点数相同2压浸高程大于设计高程+允许沉降值测量与竣工断面测量测点数相同一般项目1压浸平整度允许偏差：OCm+20Cm测量与竣工断面测量测点数相同2外侧坡度压浸平台外侧坡度不陡于
38、设计坡度测量与竣工断面测量测点数相同附录A（规范性附录）工序施工质量与不划分工序的单元工程施工质量验收检查（测）记录表（样表）工序施工质量验收检查（测）记录表（样表）见表A.1。表A.1江西省中小型水利水电工程义义X工序施工质量验收检查（测）记录表合同工程名称：合同编码:单位工程名称工序名称分部工程名称工序编码单元工程名称施工单位单元工程部位施工日期年月日年月日项次检验项目检查（测）日期检查（测）记录主控项目12345般项目12345初检人：复检人：终检人：现场监理:不划分工序的单元工程施工质量验收检查（测）记录表（样表）见A.2。表A.2江西省中小型水利水电工程XxX单元工程施工质量验收检查
39、测）记录表合同工程名称：合同编码：单位工程名称单元工程编码分部工程名称单元工程量单元工程名称施工单位单元工程部位施工日期年月日年月日项次检验项目检查（测）日期检查（测）记录主控项目12345般项目12345初检人：复检人：终检人：现场监理:附录B（规范性附录）工序施工质量与单元工程施工质量验收评定表（样表）工序施工质量验收评定表（样表）见表B.1。表B.1江西省中小型水利水电工程&在工序施工质量验收评定表合同工程名称：合同编码：单位工程名称工序名称分部工程名称工序编码单元工程名称施工单位单元工程部位施工日期年月日年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目12345般项目12
40、345施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（专职质检员签字，加盖公章）年月日理位核见监单复意经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。工序质量等级评定为：（现场监理工程师签字，加盖公章）年月日划分工序的单元工程施工质量验收评定表（样表）见表B.2。表B.2江西省中小型水利水电工程单元工程施工质量验收评定表合同工程名称：合同编码:单位工程名称单元工程编码分部工程名称单元工程量单元工程名称施工单位单元工程部位施工日期年月日年月日项次工序名称工序质量验收评定等级123456施
41、工单位自评意见各工序施工质量全部合格，其中优良工序占%,且主要工序施工质量达到等级。单元工程质量等级评定为：（质检负责人签字，加盖公章）年月日监理单位复核意见经抽查并检验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占%,且主要工序施工质量达到等级。单元工程质量等级评定为：（现场监理工程师签字，加盖公章）年月日不划分工序的单元工程施工质量验收评定表（样表）见表B.3。表B.3江西省中小型水利水电工程2Q让单元工程施工质量验收评定表合同工程名称：合同编码:单位工程名称单元工程编码分部工程名称单元工程量单元工程名称施工单位单元工程部位施工日期年月日年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目12345般项目12345施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%,且不合格点不集中分布。单元工程质量等级评定为：（质检负责人签字，加盖公章）年月日监理单位复核意见经抽查并检验
