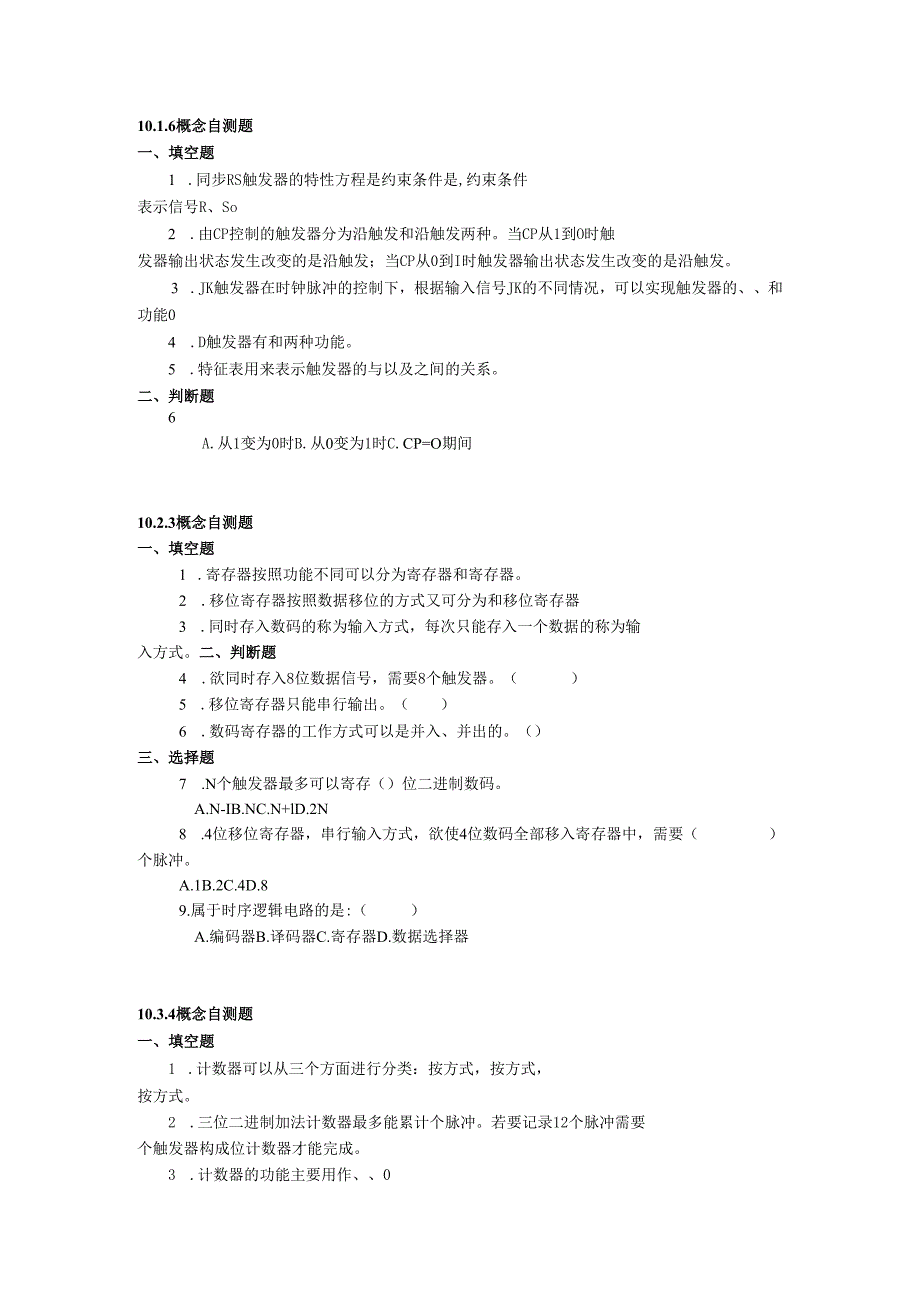

1、10.1.6概念自测题一、填空题1 .同步RS触发器的特性方程是约束条件是,约束条件表示信号R、So2 .由CP控制的触发器分为沿触发和沿触发两种。当CP从1到O时触发器输出状态发生改变的是沿触发；当CP从0到I时触发器输出状态发生改变的是沿触发。3 .JK触发器在时钟脉冲的控制下，根据输入信号JK的不同情况，可以实现触发器的、和功能04 .D触发器有和两种功能。5 .特征表用来表示触发器的与以及之间的关系。二、判断题6 .触发器逻辑功能的共同特点是可以保存一位二值信息。（）7 .基本RS触发器在触发信号同时作用期间，其输出状态不定。（）8 .同步RS触发器只有在CP信号到来后，才依据R、S信
2、号的变化来改变输出的状态。（）9 .JK触发器的输出状态只与J、K和CP有关。（）10 .时钟脉冲的主要作用是使触发器的输出状态按一定的时间节拍变化。（）三、选择题11 .触发器的记忆功能是指触发器在触发信号消失后，能保持：（）A.信号不变B.初始状态不变C.输出状态不变12 .同步RS触发器在CP=I,R=S=I的信号同时撤除后，输出状态：（）A.都为0B.恢复正常C.不确定13 .同步触发器的“同步”是指：（）A.RS两个信号同步B.Qm与S同步C.Qm与CP同步14 .J-k触发器在CP脉冲作用下，若要使Qm=0,则输入端必须：（）A.J=0,K=OB.J=0,K=IC.J=l,K=OD
3、J=LK=I15 .所谓下降沿触发，是指触发器的输出状态变化是发生在CP。（）A.从1变为0时B.从0变为1时C.CP=O期间10.2.3概念自测题一、填空题1 .寄存器按照功能不同可以分为寄存器和寄存器。2 .移位寄存器按照数据移位的方式又可分为和移位寄存器3 .同时存入数码的称为输入方式，每次只能存入一个数据的称为输入方式。二、判断题4 .欲同时存入8位数据信号，需要8个触发器。（）5 .移位寄存器只能串行输出。（）6 .数码寄存器的工作方式可以是并入、并出的。（）三、选择题7 .N个触发器最多可以寄存（）位二进制数码。A.N-IB.NC.N+lD.2N8 .4位移位寄存器，串行输入方式
4、欲使4位数码全部移入寄存器中，需要（）个脉冲。A.1B.2C.4D.89.属于时序逻辑电路的是:（）A.编码器B.译码器C.寄存器D.数据选择器10.3.4概念自测题一、填空题1 .计数器可以从三个方面进行分类：按方式，按方式，按方式。2 .三位二进制加法计数器最多能累计个脉冲。若要记录12个脉冲需要个触发器构成位计数器才能完成。3 .计数器的功能主要用作、0二、判断题4 .时序逻辑电路的特点是任一时刻的输出只取决于该时刻的输入。（）5 .通常将二进制计数器与五进制计数器相串，可得到十进制计数器。（）6 .若将十进制计数器与六进制计数器相串，可得十六进制计数器。（）三、选择题7 .计数器除了
5、可以计数外还可以作为：（）A.译码器B.编码器C.分频器8 .一个触发器能记录2个脉冲，三个触发器能记录多少脉冲？（）A.2X3=6个B.2-1=7个C.2=8个9 .既可以作为加法计数器又可以作为减法计数器的叫：（）A.同步计数器B.异步计数器C.可逆计数器10 .8421代码的二十进制加法计数器由四个触发器构成，计数器产生进位信号之前的一个状态是：（）A.IlllB.0000C.100110.1.6概念自测题答案1.Qn+1=S+RQnRS=O不能同时为12.上升下降下降上升3.置0置1翻转保持4.保持翻转5.次态Q,输入信号，现态Qn6.7.8.9.10.11.C12.C13.C14.D15.A10.2.3概念自测题答案1.数码移位2左移右移3.并行串行4.5.6.7.B8.C9.C1.1 3.4概念自测题答案L进位方式按各计数单元动作的时间按计数过程中数值的增减1.8 443. 计数，分频，定时4. 5. 6. 7. C8. B9. C10. C
