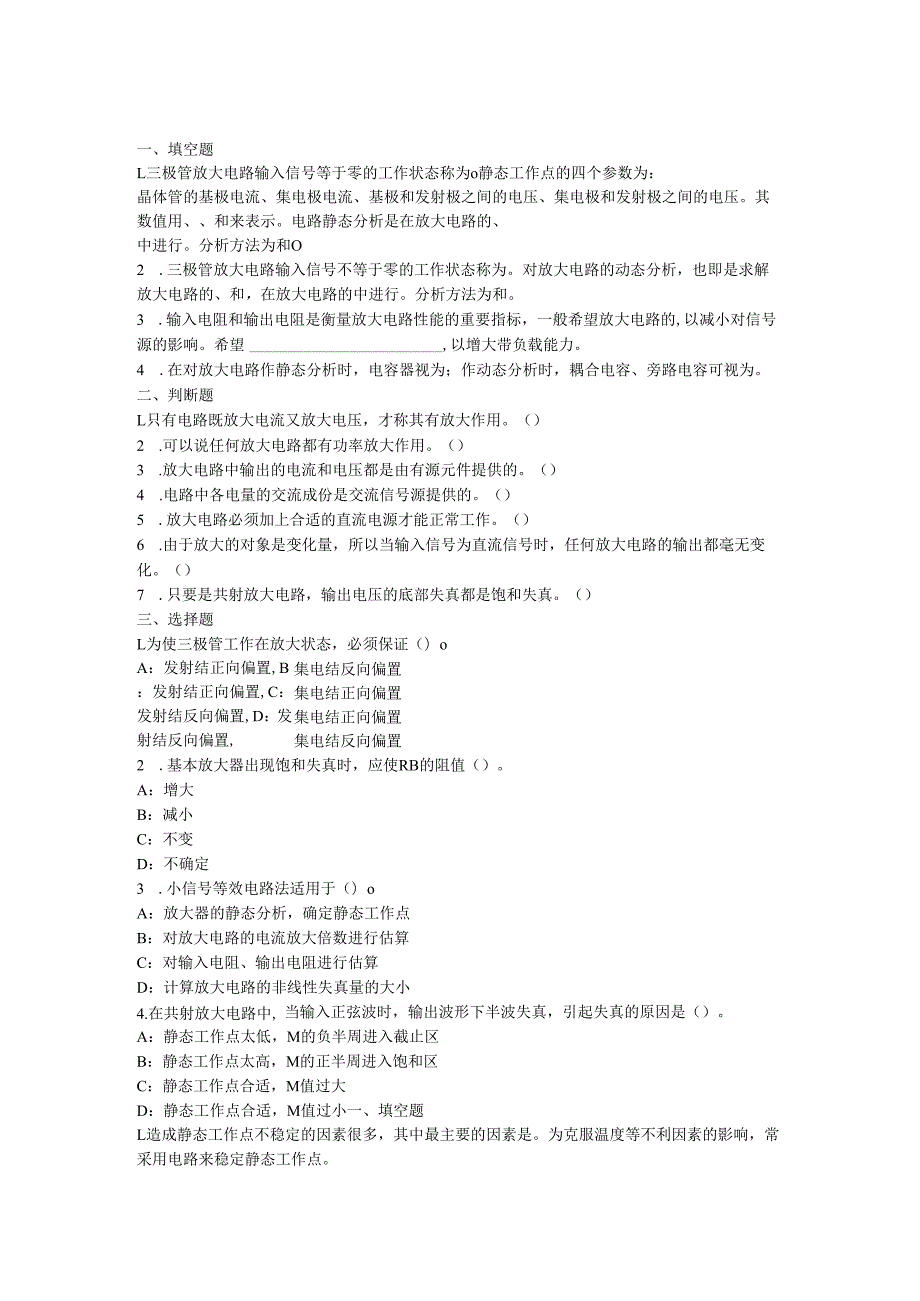

1、一、填空题L三极管放大电路输入信号等于零的工作状态称为o静态工作点的四个参数为：晶体管的基极电流、集电极电流、基极和发射极之间的电压、集电极和发射极之间的电压。其数值用、和来表示。电路静态分析是在放大电路的、中进行。分析方法为和O2 .三极管放大电路输入信号不等于零的工作状态称为。对放大电路的动态分析，也即是求解放大电路的、和，在放大电路的中进行。分析方法为和。3 .输入电阻和输出电阻是衡量放大电路性能的重要指标，一般希望放大电路的,以减小对信号源的影响。希望,以增大带负载能力。4 .在对放大电路作静态分析时，电容器视为；作动态分析时，耦合电容、旁路电容可视为。二、判断题L只有电路既放大电流又
2、放大电压，才称其有放大作用。（）2 .可以说任何放大电路都有功率放大作用。（）3 .放大电路中输出的电流和电压都是由有源元件提供的。（）4 .电路中各电量的交流成份是交流信号源提供的。（）5 .放大电路必须加上合适的直流电源才能正常工作。（）6 .由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。（）7 .只要是共射放大电路，输出电压的底部失真都是饱和失真。（）三、选择题L为使三极管工作在放大状态，必须保证（）o集电结反向偏置集电结正向偏置集电结正向偏置集电结反向偏置A：发射结正向偏置,B：发射结正向偏置,C：发射结反向偏置,D：发射结反向偏置,2 .基本放大器
3、出现饱和失真时，应使RB的阻值（）。A：增大B：减小C：不变D：不确定3 .小信号等效电路法适用于（）oA：放大器的静态分析，确定静态工作点B：对放大电路的电流放大倍数进行估算C：对输入电阻、输出电阻进行估算D：计算放大电路的非线性失真量的大小4.在共射放大电路中,当输入正弦波时，输出波形下半波失真，引起失真的原因是（）。A：静态工作点太低，M的负半周进入截止区B：静态工作点太高，M的正半周进入饱和区C：静态工作点合适，M值过大D：静态工作点合适，M值过小一、填空题L造成静态工作点不稳定的因素很多，其中最主要的因素是。为克服温度等不利因素的影响，常采用电路来稳定静态工作点。2 .共集电极放大电
4、路又叫（或射极跟随器），其电路特点为：,输出电压与输入电压,输入电阻,输出电阻。由于它的这些特点，该电路常常被用作多极放大电路的、或o3 .共射极、共集电极和共基极三种放大电路，其中的电压、电流、功率放大倍数都比较大；适用于高频情况下使用；输入电阻高、输出电阻低，多用于输入级、输出级和缓冲级。4 .在多级放大电路中,常见的耦合方式有、和等。二、判断题L放大电路的电压放大倍数和电流放大倍数一定都大于1。（）2 .引入分压式偏置电路，使得电路的放大倍数得以提高。（）3 .共集电极放大电路既能放大电压，也能放大电流。（）4 .射极输出器的输出端在接在三极管的发射极，因此它是一种共射放大电路。（）三、
5、选择题1 .分压式偏置放大电路的输出电压和输入电压相位差为（）A：同相位B：90C：180D：不确定2 .共集电极放大电路的输出电压和输入电压相位差为（）A：同相位B：90C：180D：不确定3 .对于射极输出器，下列说法正确的是（）A：它是共集电极放大电路B：它是共发射极放大电路C：它是共基极放大电路4 .射极输出器作为放大器的输入级使用时，主要作用是（）A：放大信号B：改变输入电阻C：隔离前后级直流联系5 .分压式偏置单管放大电路的发射极旁路电容CE因损坏而断开，则该电路的电压放大倍数将（）。A：增大B：减小C：不变6 .就放大作用而言，射极输出器是一种（）。A：有电流放大作用而无电压放大

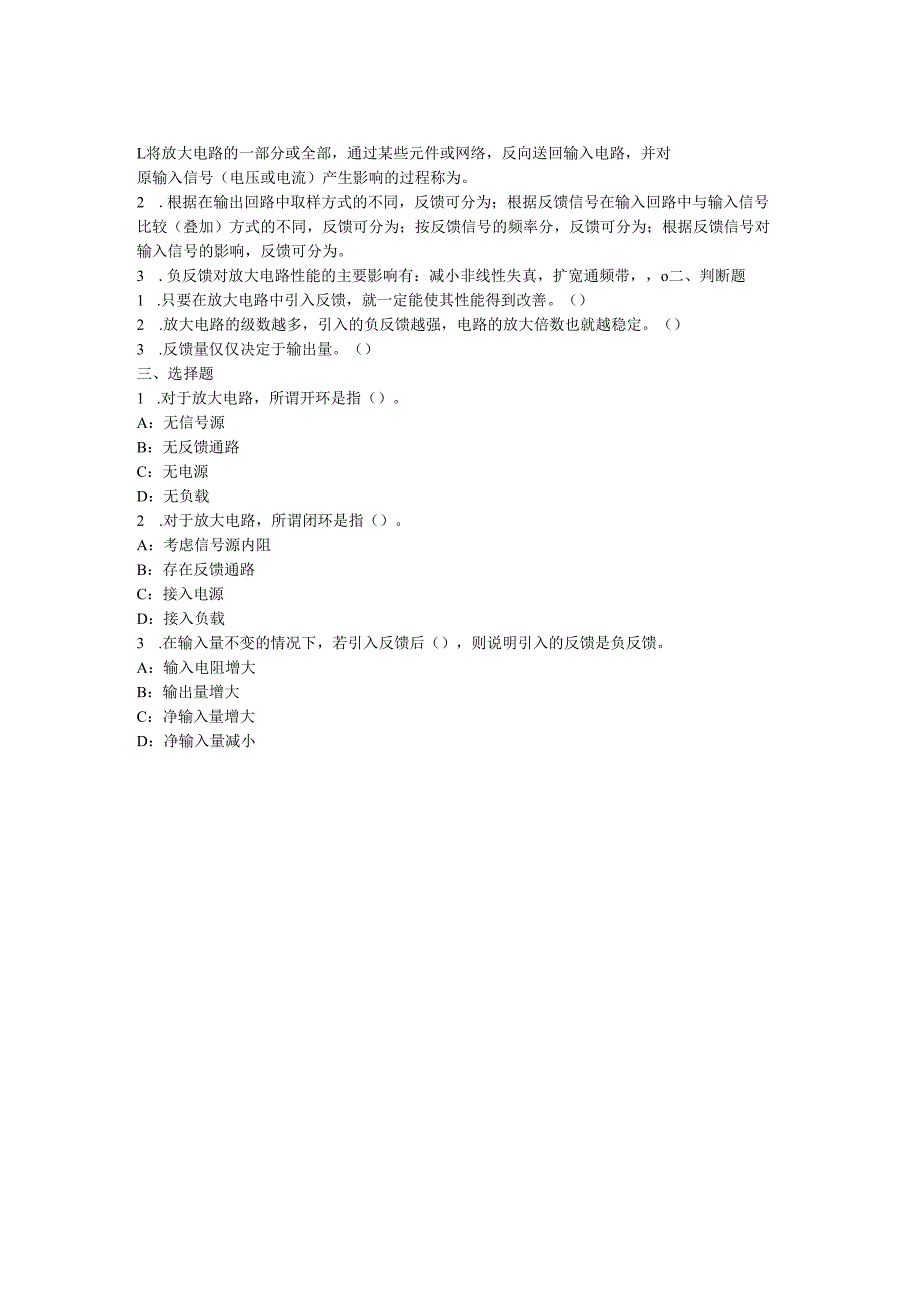

6、作用的电路B：有电压放大作用而无电流放大作用的电路C：电压和电流放大作用均没有的电路一、填空题L将放大电路的一部分或全部，通过某些元件或网络，反向送回输入电路，并对原输入信号（电压或电流）产生影响的过程称为。2 .根据在输出回路中取样方式的不同，反馈可分为；根据反馈信号在输入回路中与输入信号比较（叠加）方式的不同，反馈可分为；按反馈信号的频率分，反馈可分为；根据反馈信号对输入信号的影响，反馈可分为。3 .负反馈对放大电路性能的主要影响有：减小非线性失真，扩宽通频带，o二、判断题1 .只要在放大电路中引入反馈，就一定能使其性能得到改善。（）2 .放大电路的级数越多，引入的负反馈越强，电路的放大倍
7、数也就越稳定。（）3 .反馈量仅仅决定于输出量。（）三、选择题1 .对于放大电路，所谓开环是指（）。A：无信号源B：无反馈通路C：无电源D：无负载2 .对于放大电路，所谓闭环是指（）。A：考虑信号源内阻B：存在反馈通路C：接入电源D：接入负载3 .在输入量不变的情况下，若引入反馈后（），则说明引入的反馈是负反馈。A：输入电阻增大B：输出量增大C：净输入量增大D：净输入量减小一、填空题L对功率放大器的主要要求是：输出功率,效率，非线性失真o按静态工作点设置的不同，分为、和三种工作状态。2 .乙类功率放大器的静态工作点Q是选在晶体管的,信号的作用范围一半在,另一半在,此时只在输入信号的周期内，放大
8、器有集电极电流；甲乙类功率放大器的静态工作点Q是选在晶体管的,信号的作用范围大部分在放大区少部分在截止区，此时在输入信号的周期内，放大器有集电极电流。3 .互补对称放大电路是有一只型三极管和一只型三极管组合而成，它实际上是对接在一起共同向一个负载输出功率，一般要求两只三极管的特性必须。OTL是指功率放大电路，OeL是指功率放大电路。二、判断题1 .在功率放大电路中，输出功率愈大，功放管的功耗愈大。（）2 .功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。（）3 .当OCL电路的最大输出功率为IW时，功放管的集电极最大耗散功率应大于IW0（）4 .功率放大电路与电
9、压放大电路在电源电压相同的情况下，前者比后者的最大不失真输出电压大。（）三、选择题1 .功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大（）。A：交流功率B：直流功率C：平均功率2 .功率放大电路的转换效率是指（）。A：输出功率与晶体管所消耗的功率之比B：最大输出功率与电源提供的平均功率之比C：晶体管所消耗的功率与电源提供的平均功率之比3 .在OCL乙类功放电路中，若最大输出功率为1W,则电路中功放管的集电极最大功耗约为（）。A：IWB：0.5WC:0.2W一、填空题1 .差动放大电路中，当H=300mV,2=200mV时，分解为共模输入信号ViC=
10、差模输入信号Vid=。2 .典型集成运算放大电路是由、和组成。3 .运算放大器的应用可分为和两大类。用运算放大器构成的反相、同相放大器属于应用，用运算放大器构成的比较器属于应用。4 .理想的集成运算放大器在线性区具有和的特点。5 .实际运算放大器作为理想化运算放大器应满足的条件是：二、判断题1 .反相比例运算电路中同相端的接地电阻起减小输入电流的作用。（）2 .在多级连接的运算电路中，前一级的输出即为后一级电路的输入。（）3 .功率放大电路与电压放大电路、电流放大电路的共同点是:都使输出电压大于输入电压;都使输出电流大于输入电流；都使输出功率大于信号源提供的输入功率。（）三、选择题L差动放大
11、电路抑制零点漂移的能力是双端输出时比单端输出时（）。A：强B：弱C：相同D：不确定。2差动放大电路是为了（）而设置的，它主要利用电路的对称性互相抵消来实现。A：稳定增益B：提高输入电阻C：克服温漂D：扩展频带。3 .差动放大电路用恒流源代替发射极电阻Re是为了进一步（）OA：提高差模增益B：提高共模增益C：提高共模抑制比。4 .要实现Uo=I2U运算，应采用（）A：反相放大器B：同相放大器C：减法运算电路5 .要实现Uo=Uil-Ui2运算，应选用（）A：反相比例运算电路B：同相比例运算电路C：减法运算电路6 .为了减小温漂，通用型运放的输入级大多采用（）。A：共射电路B：共集电路C：差动放大
12、电路D：OCL电路（互补对称电路）一、填空题1,静态。Ibq、Icq、UbeqUceqo直流通路。图解法、估算法。2 .动态。电压放大倍数Au、输入电阻Rc输出电阻R。、交流通路。图解法、微变等效电路法。3 .输入电阻大些，输出电阻小些。4 .断路；短路。二、判断题1-7XX三、选择题1-4ABCB6.3.5概念自测题答案一、填空题L温度的变化。分压式偏置放大。2 .射极输出器，电压放大倍数小于L同向，高，低。输入级、输出级、中间隔离级。3 .共发射极电路；共基极电路；共集电极电路。4 .阻容耦合、直接耦合、变压器耦合和光电耦合等。二、判断题1-4XXXX三、选择题1-6CAABBA6.4.4
13、概念自测题答案一、填空题L输出信号，反馈。2 .电压反馈和电流反馈；串联反馈和并联反馈；直流反馈、交流反馈和交直流反馈；正反馈和负反馈。3 .提高电路及其放大倍数的稳定性，改变输入电阻和输出电阻。二、判断题1-3三、选择题1-3BBD6.5.4概念自测题答案一、填空题L大，高，小。甲类、乙类、甲乙类。2 .截止区边缘，截止区，放大区，半个、截止区的位置，多半个。3 .NPN、PNP,将两个射极输出器，相同。无输出变压器，无输出电容器。二、判断题1-3三、选择题1-3ABC一、填空题1.50mV,250mVo2 .输入级、中间级、输出级、一个偏置电路。3 .线性应用、非线性应用。线性，非线性。4 .虚短、虚断。5 .开环电压放大倍数趋于无穷大，差模输入电压趋于无穷大，开环输出电阻趋于零，共模抑制比趋于无穷大。二、判断题1-3三、选择题1-6ACCBCC
