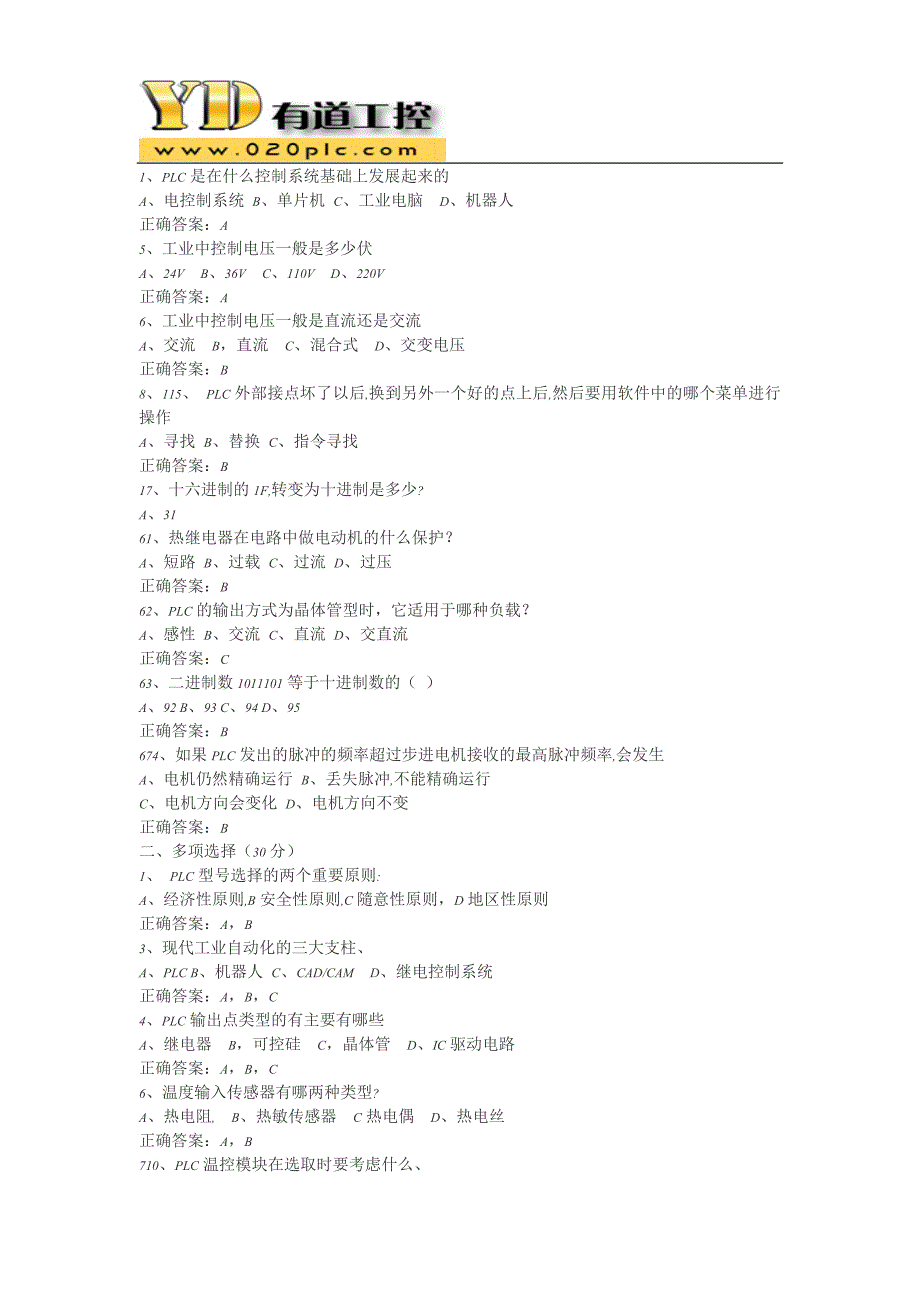

安徽工业大学plc试题.doc_第1页
第1页 / 共24页

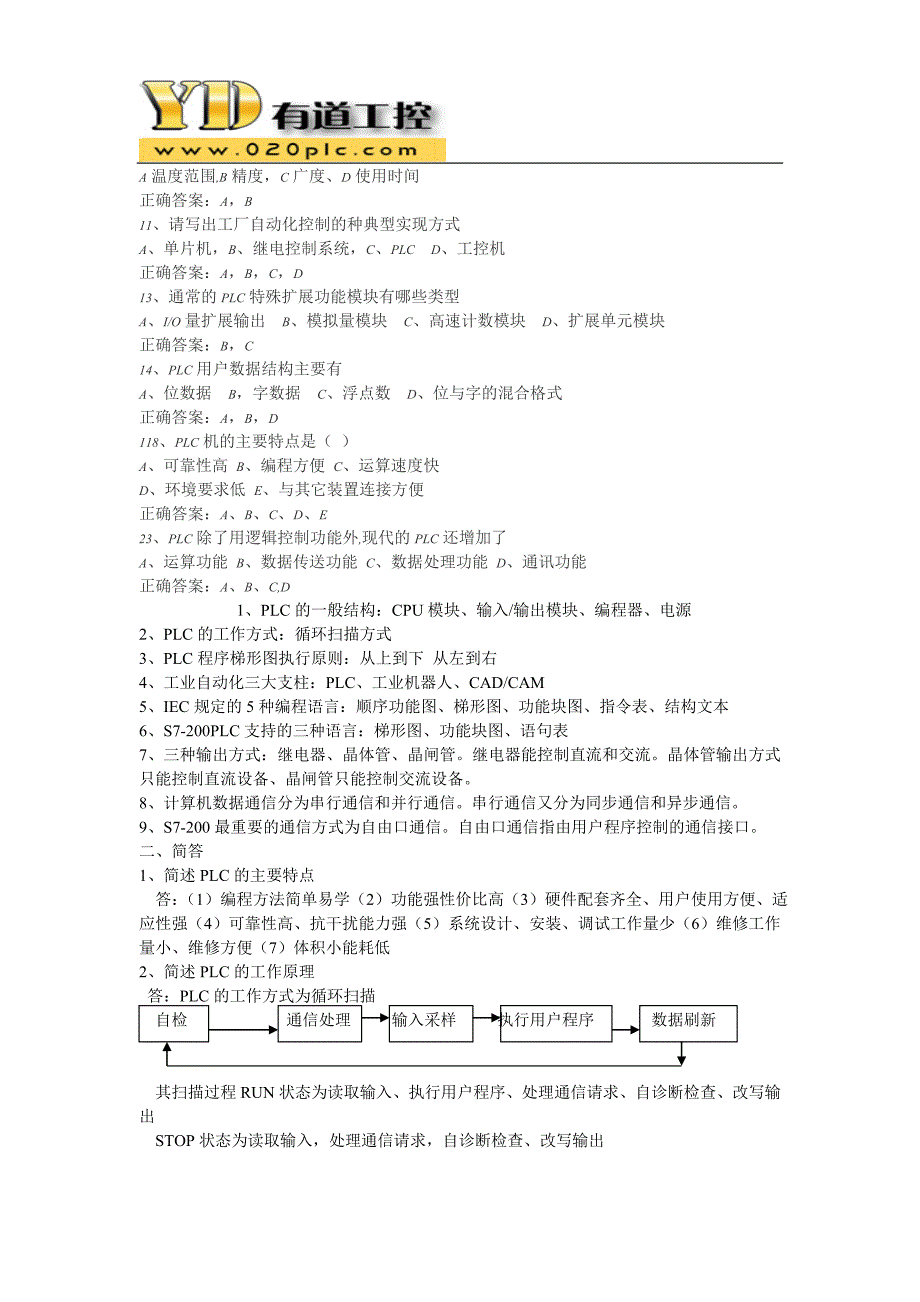

安徽工业大学plc试题.doc_第2页
第2页 / 共24页

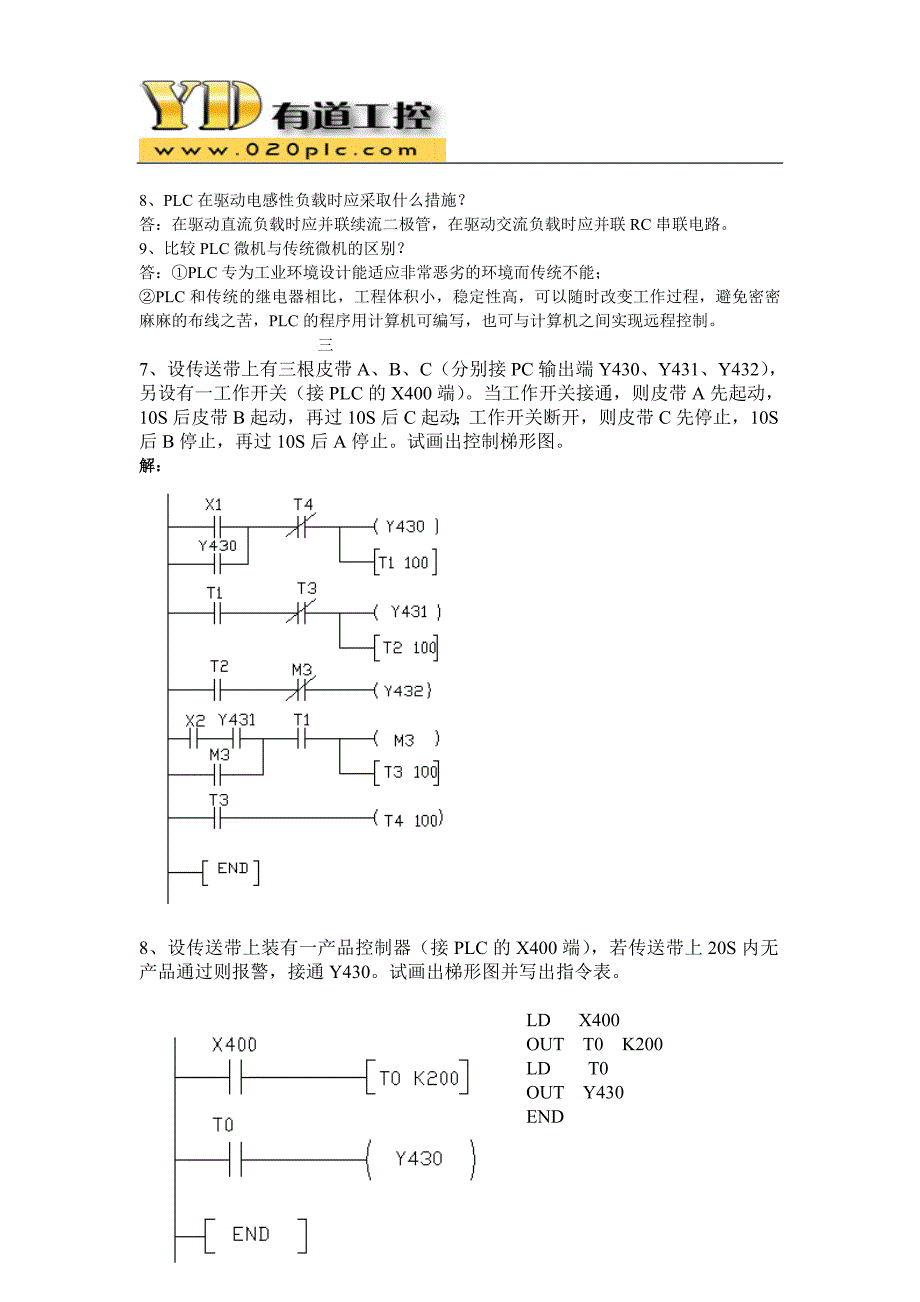

安徽工业大学plc试题.doc_第3页
第3页 / 共24页
安徽工业大学plc试题.doc_第4页
第4页 / 共24页
安徽工业大学plc试题.doc_第5页
第5页 / 共24页
点击查看更多>>
资源描述

1、1、PLC是在什么控制系统基础上发展起来的A、电控制系统 B、单片机 C、工业电脑D、机器人正确答案:A5、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案:A6、工业中控制电压一般是直流还是交流A、交流B,直流C、混合式D、交变电压正确答案:B8、115、 PLC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作A、寻找 B、替换 C、指令寻找正确答案:B17、十六进制的1F,转变为十进制是多少?A、3161、热继电器在电路中做电动机的什么保护?A、短路 B、过载 C、过流 D、过压正确答案:B62、PLC的输出方式为晶体管型时,它适用于

2、哪种负载?A、感性 B、交流 C、直流 D、交直流正确答案:C63、二进制数1011101等于十进制数的( )A、92 B、93 C、94 D、95正确答案:B674、如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生A、电机仍然精确运行 B、丢失脉冲,不能精确运行C、电机方向会变化 D、电机方向不变正确答案:B二、多项选择(30分)1、 PLC型号选择的两个重要原则:A、经济性原则,B安全性原则,C隨意性原则,D地区性原则正确答案:A,B3、现代工业自动化的三大支柱、A、PLC B、机器人 C、CAD/CAMD、继电控制系统正确答案:A,B,C4、PLC输出点类型的有主要有哪些

3、A、继电器B,可控硅C,晶体管D、IC驱动电路正确答案:A,B,C6、温度输入传感器有哪两种类型?A、热电阻,B、热敏传感器C热电偶D、热电丝正确答案:A,B710、PLC温控模块在选取时要考虑什么、A温度范围,B精度,C广度、D使用时间正确答案:A,B11、请写出工厂自动化控制的种典型实现方式A、单片机,B、继电控制系统,C、PLCD、工控机正确答案:A,B,C,D13、通常的PLC特殊扩展功能模块有哪些类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块正确答案:B,C14、PLC用户数据结构主要有A、位数据B,字数据C、浮点数D、位与字的混合格式正确答案:A,B,D11

4、8、PLC机的主要特点是( )A、可靠性高 B、编程方便 C、运算速度快D、环境要求低 E、与其它装置连接方便正确答案:A、B、C、D、E23、PLC除了用逻辑控制功能外,现代的PLC还增加了A、运算功能 B、数据传送功能 C、数据处理功能 D、通讯功能正确答案:A、B、C,D 1、PLC的一般结构:CPU模块、输入/输出模块、编程器、电源2、PLC的工作方式:循环扫描方式3、PLC程序梯形图执行原则:从上到下 从左到右4、工业自动化三大支柱:PLC、工业机器人、CAD/CAM5、IEC规定的5种编程语言:顺序功能图、梯形图、功能块图、指令表、结构文本6、S7-200PLC支持的三种语言:梯形

5、图、功能块图、语句表7、三种输出方式:继电器、晶体管、晶闸管。继电器能控制直流和交流。晶体管输出方式只能控制直流设备、晶闸管只能控制交流设备。8、计算机数据通信分为串行通信和并行通信。串行通信又分为同步通信和异步通信。9、S7-200最重要的通信方式为自由口通信。自由口通信指由用户程序控制的通信接口。二、简答1、简述PLC的主要特点 答:(1)编程方法简单易学(2)功能强性价比高(3)硬件配套齐全、用户使用方便、适应性强(4)可靠性高、抗干扰能力强(5)系统设计、安装、调试工作量少(6)维修工作量小、维修方便(7)体积小能耗低2、简述PLC的工作原理 答:PLC的工作方式为循环扫描自检通信处理

6、 输入采样 执行用户程序 数据刷新 其扫描过程RUN状态为读取输入、执行用户程序、处理通信请求、自诊断检查、改写输出STOP状态为读取输入,处理通信请求,自诊断检查、改写输出8、PLC在驱动电感性负载时应采取什么措施?答:在驱动直流负载时应并联续流二极管,在驱动交流负载时应并联RC串联电路。9、比较PLC微机与传统微机的区别?答:PLC专为工业环境设计能适应非常恶劣的环境而传统不能;PLC和传统的继电器相比,工程体积小,稳定性高,可以随时改变工作过程,避免密密麻麻的布线之苦,PLC的程序用计算机可编写,也可与计算机之间实现远程控制。 三7、设传送带上有三根皮带A、B、C(分别接PC输出端Y43

7、0、Y431、Y432),另设有一工作开关(接PLC的X400端)。当工作开关接通,则皮带A先起动,10S后皮带B起动,再过10S后C起动;工作开关断开,则皮带C先停止,10S后B停止,再过10S后A停止。试画出控制梯形图。解:8、设传送带上装有一产品控制器(接PLC的X400端),若传送带上20S内无产品通过则报警,接通Y430。试画出梯形图并写出指令表。LD X400OUT T0 K200LD T0OUT Y430END9、用两个定时器设计一个定时电路。在X405接通1000S后,将Y435接通。画出梯形图。10、用两个计数器设计一个定时电路。在X402接通81000S后,将Y436接通。

8、画出梯形图。11、试用PLC按行程原则实现对机械手的夹紧正转放松反转控制。画出梯形图。12、电动葫芦起升机构的动负荷试验,控制要求如下 (1)可手动上升、下降。 (2)自动运行时,上升6S停9S下降6S停9S,反复运行1h,然后发出声光信号,并停止运行。试用PLC实现控制要求,并编出梯形图程序。 01. 照明控制。*完成楼道内对照明灯的双向控制 序 号 PLC地址 符号 符号说明 工作原理 1 S1 楼道内左侧开关 2 S2 楼道内右侧开关 3H1 02. 跟随电路。*完成对三台电动机的启停控制,1号电动机可以自由启动,2号电动机在1号电动机启动后才可以启动,3号电动机在2号电动机启动后才可以

9、启动。3号电动机可以自由停止,3号电动机不停止2号电动机不能停止,2号电动机不停止1号电动机不能停止。 序 号 PLC地址 电气符号 状 态 符号说明 工作原理 1 I0.0 S1 NC停止按钮 1号电动机停止。 2 I0.1 S2 NO启动按钮 1号电动机启动 3 I0.2 S3 NC停止按钮 2号电动机停止。 4 I0.3 S4 NO启动按钮 2号电动机启动5 I0.4 S5NC停止按钮 3号电动机停止。 6 I0.5 S6 NO启动按钮 3号电动机启动7 I0.6 KM1 NO 启动按钮 1号电动机运行 8 I1.1 KM2NO 温度开关 2号电动机运行9 I1.2 KM3NO 温度开关

10、 3号电动机运行 03. 3 路抢答器。*由PLC控制的抢答器系统是由三个抢答席和一个主持人席组成的,每个抢答席上各有一个抢答按钮和一盏抢答指示灯。参赛者在允许抢答时,第一个按下抢答按钮的抢答席上的指示灯将会亮,且释放抢答按钮后,指示灯仍然亮;此后另外两个抢答席上即使再按各自的抢答按钮,其指示灯也不会亮。这样,主持人就可以轻易地知道谁是第一个按下抢答器的。该题抢答结束后,主持人按下主持人席上的复位按钮(常闭按钮),则指示灯熄灭,又可以进行下一题的抢答比赛。 序 号 PLC地址 电气符号 状 态 符号说明 工作原理 1 I0.0 S1 NC 按钮 主持人复位按钮 2 I0.1 B2 NO按钮 1

11、号台抢答按钮 3 I0.2 B3 NO按钮 2号台抢答按钮 4 I0.3 SO NO 按钮 3号台抢答按钮 5 Q4.0 ST *指示灯 1号台抢答成功指示灯 一、填空题(共6题,每空1.5分,共30分)1.继电器接输入信号不同分为电压继电器 ,电流继电器,速度继电器和中间继电器,按线圈电流不同分为交流继电器和直流继电器。2.继电器按使用范围分为控制继电器,保护继电器,和安全继电器。3.接触器的作用利用电磁吸力的作用使主触点闭合或分断电动机电路或其他负载电路的控制电器。4.PLC按结构主要可分为模块式 和整体式 两类。6.转子程序调用指令 CALL ,中断程序条件返回指令 CRETI ,子程序

12、无条件返回指令 RET 。1. 交流220V的电压继电器误接于直流220V的控制电路上能正常工作吗?为什么?会产生什么现象?直流220V的电压继电器误接于交流220V的控制电路上能正常工作吗?为什么?会产生什么现象?答:不能。由于交流继电器线圈电阻较小,会将交流线圈烧毁。不能正常工作。由于直流继电器线圈电阻较大,励磁电流小,不能使触点闭合。2.当出现通风不良或环境温度过高而使电动机过热时,能否采用热继电器进行保护?为什么?答:不能。 由于热继电器过热是因电流引起,而不是环境温度过高引起。1、电气控制图中,接触器的索引如果为:则表示在图中接触器KM1有 3 个主触点在图中 2 区;接触器KM1有

13、1个辅助常闭触点在图中 13 区。2、电气控制电路图中,接触器的索引如果为右所示,则表示在图中接触器KM1有 3 个主触点在图中 2 区;接触器KM1有 0 个辅助常闭触点。3、热继电器是对电动机进行 长期过载 保护的电器。5、按国标规定,“停止”按钮必须是 红 色,“启动”按钮必须是 绿 色。6、熔断器是 短路 保护的电器。7、继电接触器控制系统中的互锁种类可以分为 电气 互锁和 机械(按钮) 互锁。1、交流电磁线圈误接入相应直流电源,或者直流电磁线圈误接入相应交流电源,将分别产生什么问题?为什么?答:直流电磁线圈匝数多,接到交流电源上,产生的感应电动势能平衡外部电压,器械不动作; 交流电磁

14、线圈匝数少,接到直流电源上,产生的感应电动势不足以平衡外部电压,易烧坏器械。2、简述速度继电器的工作原理。答:速度继电器的转子空套在电动机的转轴上,定子中嵌有磁性导条,一旦电动机转动,带动转子在定子中做切割磁力线运动,产生感应电流,继而产生电磁转矩,使定子向轴转动方向偏摆一定角度,从而使定子柄拨动触点系统动作。当转速下降,转矩减小,定子柄在弹簧力的反作用力下复位,触点系统也复位。一、填空题(每空1分,共30分)1.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。为了减小铁心的振动和噪音,在铁心上加入短路环。2.欠电流继电器在正常工作电流流过线圈时,衔铁是吸合状态,而当流过线圈的电流小于整定

15、电流时衔铁释放。3.三相闸刀开关垂直安装时,电源端应在上方,负载端应在下方。4.复合按钮的复位顺序为:常开按钮先断开,常闭按钮后闭合。5.根据工作电压的高低,电器分为低压电器和高压电器。6.频敏变阻器的等效阻抗随频率的减小而减小。7.PLC的工作方式为周期循环扫描,其工作过程分为输入采样、程序执行和输出刷新三个阶段。8.数据寄存器D存放16位二进制的数据,其中最高位为符号位,当最高位为1时为负数,为0时为正数。9.FP系列PLC的输入和输出继电器采用十六进制编号,其它内部继电器为十六进制编号。二、画图题(每题10分,共20分)1.画出下列继电器的图形符号:A断电延时打开常闭触点;B通电延时打开

16、常开触点;C复合按钮;D热继电器常闭触点。2画出一台电动机正反转控制电路图,要求有必要的保护环节(包括主回路和控制回路)。三、根据梯形图写出指令表(10分)(a)(b)(a)指令表:(b)指令表:四、根据梯形图分析程序,完成下列要求:(10分)1写出程序指令表,并分析程序功能指令表试题(四)答案2、触器按其主触头通过电流的种类,可分为_直流_接触器和_交流_接触器。3、继电接触器控制电路是由各种_按钮_、_行程开关_、_继电器_、_接触器_、_熔断器等元件组成,实现对电力拖动系统的起动、调速、制动、反向等的控制和保护,以满足对生产工艺对电力拖动控制的要求。4、热继电器是利用_电流的热效应原理来

17、工作的保护电器,它在电路中主要用作三相异步电动机的_过载保护。5、速度继电器主要用作_反接制动_控制。6、时间继电器是指_用来实现触点延时接通或延时断开的控制_的电器。7、机床电气控制系统是由许多电气元件按照一定要求联接而成,实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护,需要将电气元件及其相互联接,用国家规定的_文字_、_符号和图形表示出来。这种图就是电气控制系统图。电气控制系统图包括:_电气原理图_、_电气元件接线图_、_电气元件布置图三种图。8、在机床电控中,短路保护用_熔断器_;过载保护用热继电器_;过电流保护用_过电流继电器_。13. 机床上常用

18、的电气制动控制线路有两种即_反接制动_和_能耗制动_14. 的英文全称是_Programmable_ LogicController_。16自动控制系统有两中最基本的形式分别是_开环控制_、_闭环控制_。17在控制系统中,若通过某种装置将反映输出量的信号引回来去影响控制信号,这种作用称为_反馈_。18对于一个自动控制系统的性能要求可以概括为三个方面:_稳定性_、_准确性_和_快速性_。19、触头的结构形式有桥式触头、指形触头。20、接触器用于远距离频繁地接通或断开交直流主电路及大容量控制电路的一种自动开关电器。21、接触器的额定通断能力是指其主触头在规定条件下可靠地接通和分断的电流值。22、继

19、电器是一种利用各种物理量的变化,将电量或非电量的变化转化为电磁力或使输出状态发生阶跃变化,从而通过其触头或突变量促使在同一电路或另一电路中的其他器件或装置动作的一种控制元件。23、继电器的调节装置用以改变继电器的动作参数。24、低压电器按用途分:低压配电电器、低压控制电器等。25、电磁式继电器反映的是电信号,当线圈反映电压信号时,为电压继电器;当线圈反映电流信号时,为电流继电器。26、电磁式电压继电器线圈并接在电路电压上,用于反映电路电压大小。27、电磁式电流继电器线圈串接在电路中,用于反映电路电流的大小。28、三相鼠笼式异步电动机Y-降压启动时启动电流是直接启动电流的1/3倍,此方法只能用于

20、定子绕组采用接法的电动机。二、根据图中所给主电路,设计一个全压起停控制电路。(共20分)三、画出多地控制的控制电路图。(共15分)一、填空题(每空1分,共30分)1、低压电器通常指工作在交流()V以下,直流()V以下的电路中,起到连接、()、()和调节作用的电器设备。2、热继电器是专门用来对连续运行的电动机实现()及()保护,以防电动机因过热而烧毁的一种保护电器,通常是把其()触点串接在控制电路中。3、在电气控制技术中,通常采用()或()进行短路保护。4、行程开关的工作原理和()相同,区别在于它不是靠手的按压,而是利用()使触头动作。5、常用的电气制动方式有()制动和()制动。6、电动机长动与

21、点动控制区别的关键环节是()触头是否接入。7、当电动机容量较大,起动时产生较大的(),会引起()下降,因此必须采用降压起动的方法。8、对于正常运行在()连接的电动机,可采用星三角形降压起动,即起动时,定子绕组先接成(),当转速上升到接近额定转速时,将定子绕组联结方式改接成(),使电动机进入()运行状态。9、PLC采用()工作方式,其工作过程一般分为三个阶段,即()、()和()阶段。10、从组成结构形式上看可以将PLC分为两类:一类是()PLC、另一类是()PLC.11、在PLC中有多种程序设计语言,它们是()、()和()。12、FP1-C40型PLC中的C表示其为()单元,40表示其()为40

22、试题(五)答案一:填空题(每空1分,共30分)1、1200 , 1500 ,控制,保护 2、过载,断相,常闭 3、熔断器,断路保护器4、按钮,生产机械运动部件的挡铁碰压 5、反接,能耗 6、自锁 7、起动电流,电网电压8、三角形,星形,三角形,全压正常运行状态 9、周期循环扫描,输入采样、用户程序执行,输出刷新10、一体化整体式,标准模板式 11、梯形图程序设计语言,布尔助记符程序设计语言,高级程序设计语言12、主控单元,输入输出点数1、触点系统的结构形式有、指形触点。2、工作在交流电压V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。3、交流接触器的触

23、点系统分为和辅助触点,用来直接接通和分断交流主电路和控制电路。5、熔断器主要作为电路的保护元件。6 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动,其中电气制动方法有:、能耗制动、再生制动等。7、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。8、PLC的基本结构由、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。9、按PLC物理结构形式的不同,可分为和模块式两类。10、PLC常用的编程语言有:、指令表、高级语言。二、选择题(下列每题只有一个正确答案,将正确答案的代号填入括号内,每题2

24、分,共20分)1、电磁机构中,吸引线圈的作用是:()A、将电能转化成磁场能量 B、将磁场能转化成电能2、用来分断或接通控制电路的是交流接触器的()A、辅助触点 B、主触点3、电磁式交流接触器和交流继电器的区别是:()A、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别4、下列对PLC输入继电器的描述正确的是:()A、输入继电器的线圈只能由外部信号来驱动B、输入继电器的线圈只能由程序来驱动C、输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是:()A、接触器正常工作

25、 B、接触器产生强烈震动C、烧毁线圈 D、烧毁触点6、中间继电器的电气符号是:()A、SB B、KT C、KA D、KM7、自动空气开关的电气符号是:()A、SB B、QF C、FR D、FU8、下列对PLC软继电器的描述,正确的是:()A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、OR指令的作用是:()A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、用于驱动线圈的指令是:()A、LD B

26、AND C、OR D、OUT三、判断题(下面各题正确的在括号内划,错误的在括号内划,每题2分,共20分)1、电磁式交流接触器的铁心端面上必须安装一个铜制的短路环。()2、产生电弧的条件是:A、在大气中断开电路 B、被断开电路的电流超过某一数值 C、断开后加在触点间隙两端电压超过某一数值(在1220V之间)()3、交流接触器在灭弧装置损坏的情况下也可以使用。()4、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸。()5、一般情况下,速度继电器有两对常开触点和两对常闭触点,当电动机带动其转子向某方向运行达到某一转速时,有一对常开触点接通,常闭触点断开,所

27、以速度继电器可以用于电机的制动控制。()6、PLC的输出继电器的线圈不能由程序驱动,只能由外部信号驱动()7、PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。()8、PLC的软继电器编号可以根据需要任意编写。()9、在绘制电气元件布置图时,重量大的元件应放在下方,发热量大的元件应放在上方。()10、在设计PLC的梯形图时,在每一逻辑行中,并联触点多的支路应放在左边。()四、问答题(每题10分,共30分)1、简述下列电路的工作过程。2、写出下面梯形图的程序语句。试题6答案一、填空题。(每题1分,共10分)1、桥式触点 2、吸引线圈 3、主触点 4、双金属片 5、短路 6、反接制动 7、短路

28、8、中央处理器 9、整体式10、梯形图二、选择题。(每题2分,共20分)1、A2、A3、B 4、A 5、C6、C 7、B 8、A 9、D 10、D三、判断题。(每题2分,共20分)1、2、 3、X 4、 5、6、X 7、X8、X 9、 10、四、问答题。(每题10分,共40分)1、接通电源,按下正转启动按钮SB2,正转接触器KM1的线圈得电工作,其常开辅助触点闭合实现自锁,电机开始正转,其常闭辅助触点断开,使反转接触器KM2的线圈不能得电而不能工作(即实现互锁);松开SB2,正转接触器KM1也能继续工作。在KM1工作过程中如果按下反转启动按钮SB3,其常闭触点使正转接触器KM1的线圈断电而停止

29、工作,即电机停止正转;同时反转接触器KM2的线圈得电开始工作,其常开辅助触点闭合实现自锁,常闭辅助触点断开使KM1无法得电工作(即实现互锁),电机开始反转;松开SB3,反转接触器KM2也能继续工作。在电机正转或反转过程中如果按下停止按钮SB1,相应接触器线圈失电停止工作,电机停止运转。(如果该电路出现短路,则熔断器FU1迅速熔断而切断电路电源;如果电机过载,则热继电器的常闭触点断开而切断相应接触器线圈的电源,达到电机过载保护的目的。)2、1、电磁机构由吸引线圈、衔铁等几部分组成。2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和等部分组成。3、交流接触器的触点系统分为主触头和,用来直

30、接接通和分断交流主电路和控制电路。4、热继电器是利用流过发热元件产生热量来使检测元件受热弯曲,进而推动机构动作的一种保护电器,主要被用作电动机的长期保护。5、熔断器主要作为电路的保护元件。6 、触头的接触形式有:、线接触、面接触。7、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。8、PLC的基本结构由CPU、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。9、PLC的软件由系统程序和两大部分组成。二、选择题(下列每题只有一个正确答案,将正确答案的代号填入括号内,每题2分,共20分)1、判断交流或直流接

31、触器的依据是:()A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是:()A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中,吸引线圈的作用是:()A、将电能转化成磁场能量 B、将磁场能转化成电能4、熔断器作为短路保护的电器,它是()于被保护电路中的。A、并接 B、串接 C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是:()A、接触器正常工作 B、接触器产生强烈震动C、烧毁线圈 D、烧毁触点6、下述对PLC存储器描述错误的是:()A、存放输入信号

32、 B、存放用户程序C、存放数据 D、存放系统程序7、分析电气原理图的基本原则是:()A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是:() A、SB B、QF C、FRD、FU9、下列对PLC软继电器的描述,正确的是:()A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是:()A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的

33、触点并联连接三、判断题(下面各题正确的在括号内划,错误的在括号内划,每题2分,共20分)1、为了避免误操作,通常将控制按钮的按钮帽做成不同颜色,且常用红色表示停止按钮,绿色表示启动按钮。()2、产生电弧的条件是:A、在大气中断开电路 B、被断开电路中有电流通过C、断开后触点两端有电压。()3、交流接触器在灭弧装置损坏的情况下禁止使用。()4、在设计PLC的梯形图时,在每一逻辑行中,串联或并联触点的位置可以根据控制要求调整。()5、只要外加电压不变化,交流电磁铁的吸力在吸合前、后是不变的。()6、当用电脑编制PLC的程序时,即使将程序存储在电脑里,PLC也能根据该程序正常工作,但必须保证PLC与

34、电脑正常通讯。()7、PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。()8、PLC的软继电器编号可以根据需要任意编写。()9、将PLC的应用程序输入到PLC的用户程序存储器后如果需要更改,只需要将程序从PLC读出予以修改,然后再下载到PLC即可。()10、当PLC的“BATTERY”(电池)指示灯闪烁时,表示该PLC的内部电池的电量低,必须在一周内予以更换,否则用户程序会丢失。()四、问答题(每题10分,共0分)1、既然在电动机的主电路中装有熔断器,为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么? 2、写出下面梯形图的程序语句。3、写出下列梯形图的指令表,并解释图示程序中

35、的Y0输出和Y1输出之间的关系。与X0并联的触点Y0实现什么功能?五、分析题(10分)下列电路为三相笼型电机单向旋转能耗制动控制电路,当按下停止按钮SB1时,电动机无制动过程,试分析故障原因。六、综合题(10分)分析下列程序的工作过程一、填空题。(每题1分,共10分)1、铁心2、操作机构3、辅助触点4、电流 5、短路6、点接触?7、短路 8、存储器9、用户(应用)程序10、梯形图、二、选择题。(每题2分,共20分)1、B 2、C 3、A 4、B 5、C 6、A 7、C 8、B 9、A 10、A三、判断题。(每题2分,共20分)1、 2、X 3、 4、X 5、X 6、X 7、X8、X 9、 10

36、 四、问答题。(每题10分,共30分)1、因为熔断器的主要作用是作为电路的短路保护元件,而热继电器的主要作用是作为电动机的长期过载保护元件,所以在电动机的主电路中装有熔断器,还需要装热继电器。不可以。因为熔断器和热继电器的保护功能不同,热继电器具有热惯性,在电路过载时不能瞬时动作而切断电源,而熔断器可以在电路发生短路故障时瞬时切断电源而起保护作用。2、3、只有当Y0接通后,Y1才能接通。 X0与Y0的并联构成自锁或自保电路。五、分析题。(答对一条得1分,全对得10分)1. 按钮SB1的常开触点损坏或接触不良;2. 时间继电器KT的常闭触点损坏或触点接触不良;3. 接触器KM1的常闭辅助触点损

37、坏;4. 接触器KM2损坏;5. 线路故障;6. 整流器VR损坏;7. 变压器T损坏。六、当X0接通一次,DT0自动加1,X1接通一次,DT0自动减1DT0300时,Y0输出一、填空(每空1分,共34分)1、热继电器是利用_电流的热效应原理来工作的保护电器,它在电路中主要用作三相异步电动机的_过载保护_。4、速度继电器主要用作_反接制动_控制。8、机床上常用的电气制动控制线路有两种即_反接制动_和_能耗制动_。9、程序执行可分为三个阶段,分别是输入处理阶段、?程序执行阶段?、?输出处理阶段。11、时间继电器是指_用来实现触点延时接通或延时断开的控制_的电器。1、设计一个全压起停控制电路。(分)

38、 2、设计一个单相能耗制动控制电路。(10分)二、设计题:1、设计一个全压起停控制电路。(6分)2、设计一个能耗制动控制电路。(10分)a)住电路? b)以时间为原则的控制电路,c)以速度为原则的控制电路1选择接触器时应从其工作条件出发,控制交流负载应选用_交流接触器_;控制直流负载则选用_直流接触器。2接触器选用时,其主触点的额定工作电压应_大于_或_等于_负载电路的电压,主触点的额定工作电流应大于或_等于负载电路的电流,吸引线圈的额定电压应与控制回路_电压相匹配_。中间继电器的作用是将一个输入信号变成_多个_输出信号或将信号进行放大_。4试举出两种不频繁地手动接通和分断电路的开关电器:刀开

39、关、转换开。5试举出两种主令电器:按钮_、_行程开关_。6试举出组成继电器接触器控制电路的两种电器元件:熔断器、热继电器。7当电路正常工作时,熔断器熔体允许长期通过1.2倍的额定电流而不熔断。当电路发生短路或流过超过1.2额定电流时,熔体熔断切断电路。8熔断器熔体允许长期通过1.2倍的额定电流,当通过的电流越大,熔体熔断的时间越短。9凡是继电器感测元件得到动作信号后,其触头要经过_一段时间才动作的电器称为延时_继电器。10当接触器线圈得电时,使接触器常开触点闭合、常闭触电断开。11.热继电器是利用电流的_热效应_原理来工作的保护电器。它在电路中主要用作三相异步电动机的_过载保护_。12PLC输

40、出端接线分为独立输出和公共输出两种。13. PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括程序输入、程序执行、输出刷新三个阶段。15PLC的输入/输出继电器采用十六制进行编号,其输入继电器的字符号为 WX。16按国标规定,“停止”按钮必须是红色色,“启动”按钮必须是绿色色。17笼型异步电动机减压起动控制方式有星-三角形,串电阻、和自耦变压器起动。18笼型异步电动机常用的电气制动方式有能耗和反接两种。19热继电器是对电动机进行过载保护的电器;熔断器是用于供电线路和电气设备的短路保护的电器。20PLC的输入/输出继电器按位或字进行寻址。21.按动作原理分,可以将电器分为自动电器和非自动

41、电器.22. 程序执行可分为三个阶段,分别是输入采样、程序执行、输出刷新。二、选择题:(每小题1分,共 15 分)1 一台额定电压为 220V 的交流接触器在交流 220V 、直流220V 的电源上均可使用。()2 交流接触器通电后如果铁心吸合受阻,将导致圈烧毁。()3 交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密,不发生震动与噪声。()4 直流接触器比交流接触器更适用于频繁操作的场合。()5 低压断路器又称为自动空气开关。()6 只要外加电压不变化,交流电磁铁的吸力在吸合前、后是不变的。()7 直流电磁铁励磁电流的大小与行程成正比。()8 闸刀开关可以用于分断堵转的电动机。()9 熔断器的保护特性是反时限的。()10 低压断路器具有失压保护的功能。()11 一定规格的热继电器,其所装的热元件规格可能是不同的。()12 无断相保护装置的热继电器就不能对电动机的断相提供保护。()13 热继电器的额定电流就是其触点的额定电流。()14 热继电器的保护特性是反时限的。()15 行程开关、限位开关、终端开关是同一种开关。()三、问答题:(每题5分,共20分)1、选用时间继电器
