平安城市施工方案完整版.doc

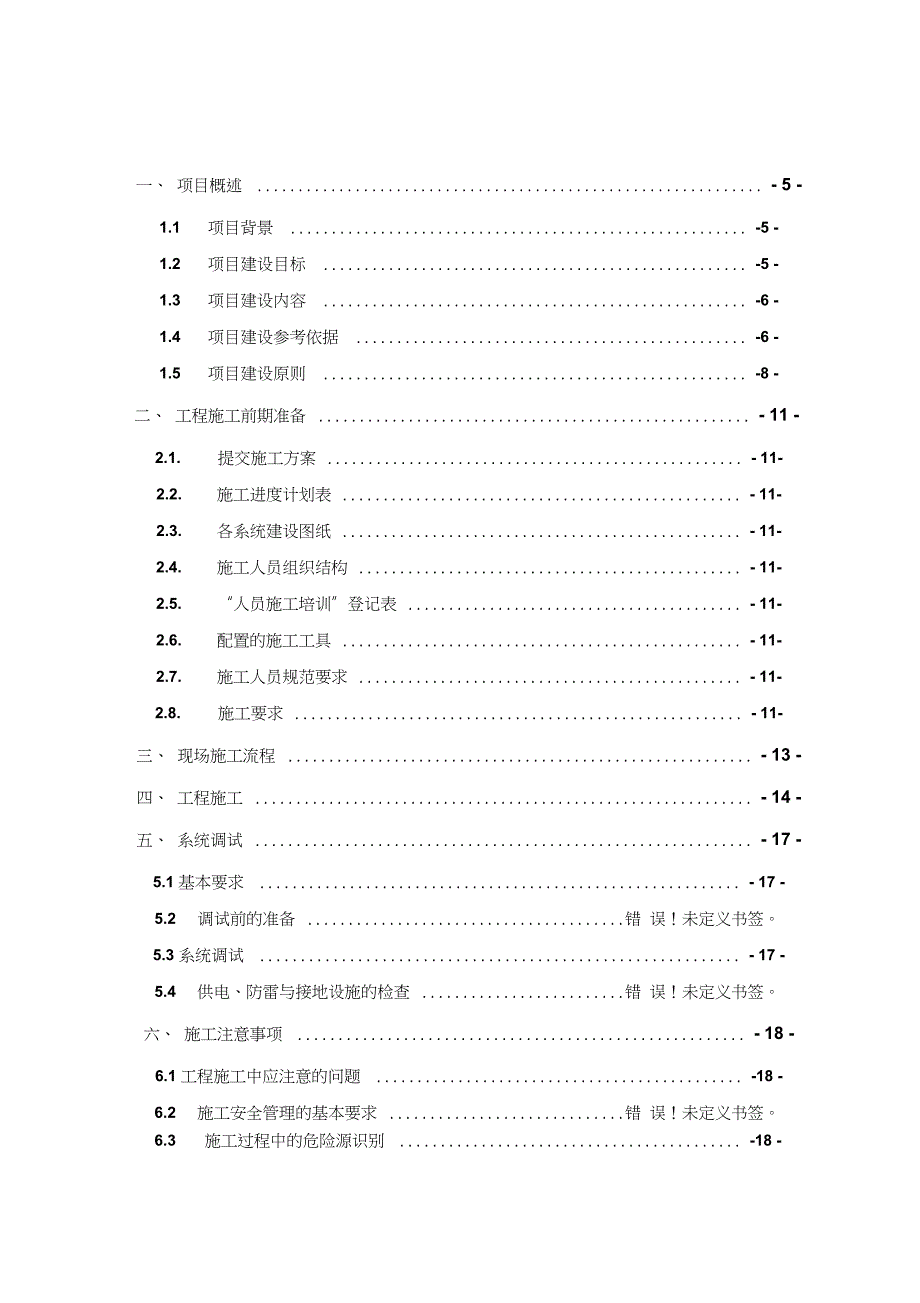

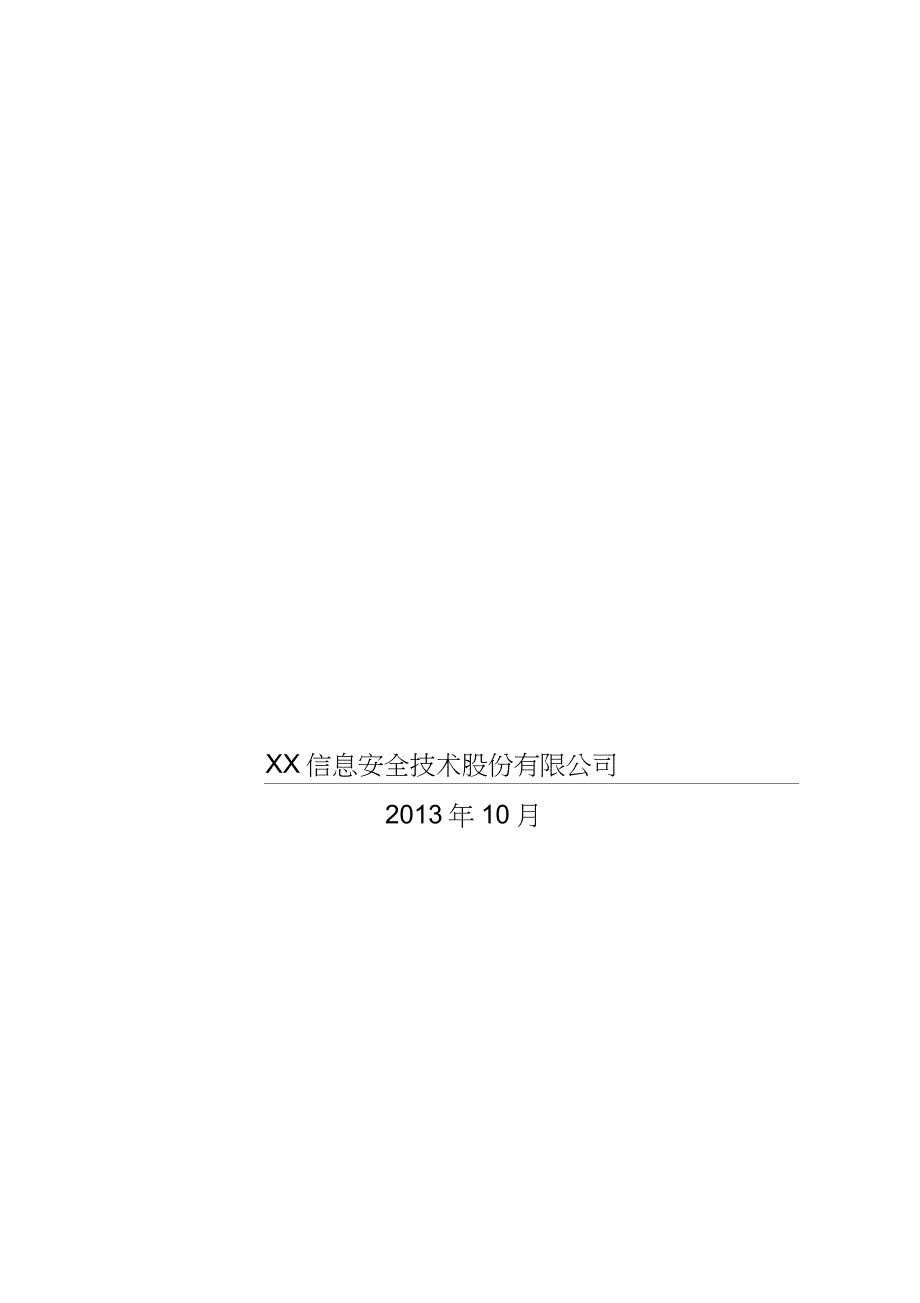

1、XX瑶族自治县2012-2014“平安城市”建设项目XX信息安全技术股份有限公司2013年10月一、 项目概述 - 5 -1.1项目背景 -5 -1.2项目建设目标 -5 -1.3项目建设内容 -6 -1.4项目建设参考依据 -6 -1.5项目建设原则 -8 -二、 工程施工前期准备 - 11 -2.1.提交施工方案 - 11-2.2.施工进度计划表 - 11-2.3.各系统建设图纸 - 11-2.4.施工人员组织结构 - 11-2.5.“人员施工培训”登记表 - 11-2.6.配置的施工工具 - 11-2.7.施工人员规范要求 - 11-2.8.施工要求 - 11-三、 现场施工流程 - 1

2、3 -四、 工程施工 - 14 -五、 系统调试 - 17 -5.1 基本要求 - 17 -5.2调试前的准备 错 误！未定义书签。5.3 系统调试 - 17 -5.4供电、防雷与接地设施的检查 错 误！未定义书签。六、 施工注意事项 - 18 -6.1 工程施工中应注意的问题 -18 -6.2施工安全管理的基本要求 错 误！未定义书签。6.3施工过程中的危险源识别 -18 -6.4施工阶段安全控制要点及措施 - 19 -6.5安全施工要求 - 19 -6.6消防规程和安全措施 - 20 -6.7交通安全 - 20 -七、 项目防雷、电气安全 - 21 -八、 平安城市监控施工进度表 2.3九

3、 工期保证措施 2.4.项目概述项目背景“平安XX社会治安视频监控系统的第一期工程， 于2007年10月建成并开 始投入使用，系统采用“模拟摄像机+DVR的方式，均为标清摄像机。系统建成 后，为各类治安、刑事案件、交通事故的调查取证提供了直接的证据，增强了公 安机关快速反应能力和社会整体防控能力。 该系统为维护我县的社会安定发挥积 极的作用。项目建设目标 社会治安动态视频监控系统建成投入使用后，根据主动防范，管理前置的 要求，要实现以下主要应用目标：在城市重点部位、公复场所、主要路口路段、城市出入口、十字路口、案件 多发地带等区域设置监控点，实现“整体布局网络化、局部区域闭合化、重点路 口全

4、摄入、重要部位全覆盖” ；充分利用现已建成的政府部门视频图像资源和社会单位视频图像资源， 以及 政府和公共信息通信基础设施，实现城市视频管理系统的互联互通和信息共享， 为政府相关部门，如城管、人防、卫生、环保、消防等提供城市实时图像，切实 提高城市的可视化管理水；达到三提高，提高我县公安机关对案情的实时发现率和响应速度。尤其要 提高 对“两抢一盗”的防、控、打能力，提高我县公安机关对案情的回查发现 率，提升取证的效率和效益，以提高破案率；提高我县对紧急事件的及时响应 和处理能力，以及对特定事件的预案管理能力。可视化治安管理，实现网上可视化巡逻，提高我县公安机关对社会治安的 管控能力，警情的实时

5、发现率和快速响应处置能力，以及对街面多发侵财性案 件的现场抓捕和打击能力。实现对公复场所的可视化网上管理，增强对公民人 身安全及财物的保护能力，提高群众的安全感。系统设计必须采用当今视频监控领域五项一流的先进技术，即智能事件分 析技术、智能视频检索技术、智能视频识别技术、智能视频质量检测技术、智 能视频结构化描述技术。通过这五项先进技术的应用，最大限度的提高系统应 用的效能项目建设内容根据XX县公安局“平安城市”视频监控系统建设应用目标要求， 本次将 建设网络化综合治安图像监控系统主要由三部分组成： 治安视频监控系统、 治安 卡口系统、无线车载监控建设 8 套。治安视频监控系统： 在城区新建

6、255套 IP 网络高清监控点， 建设内容包括 前端监控点建设、 系统监视存储控制设备建设及配套工程， 传输光纤线路由用户 单位提供裸纤到每个监控点。治安卡口：在县内主要道路新建设 8 个高清治安卡口系统，传输光纤线路 由用户单位提供裸纤到每个卡口。无线车载监控：新建 8 套无线车载监控系统，通过车载监控系统实时监控 现场影像， 指挥中心依影像和卫星定位信号及数据及时作部署和调度， 随时掌控 现场动态。项目建设参考依据 公安部安全防范视频监控联网系统信息传输、交换、控制技术要求规范 标准 GB/T 28181-2011城市监控报警联网系统技术标准 （GA/T669-2008） 公安部关于城市报

7、警与监控系统的建设、管理、应用规范性文件（公安 部科技信息化局汇编 2009年 3 月）广东省社会治安视频监控系统建设三年规划（ 2012 年 2014年） 广东省安全技术防范管理条例广东省公共安全视频图像信息系统管理办法 （广东省政府令第 132 号）关于印发构建新型社会治安防控体系加快实现视频监管一网控工作 方案的通知(粤公通字 200965 号) 广东省社会治安视频监控系统监控中心平台建设规范 广东省社会治安视频监控系统建设指引 广东省社会治安视频监控系统数据传输技术规范 中华人民共和国公安部行业标准 (GA70-94) 视频安防监控系统技术要求 (GA/T367-2001) 民用闭路监

8、视电视系统工程技术规范 (GB50198-94) 工业电视系统工程设计规范 (GBJ115-87) 安全防范系统通用图形符号 (GA/T75-2000) 道路交通安全违法行为图像取证技术规范 (GA/T 832 2009) 机动车号牌图像自动识别技术规范 (GA/833-2009) 闯红灯自动记录系统通用技术条件 GA/T496-2009 建筑及建筑群综合布线工程设计规范 ( GB/T50311-2007) 公安部警用地理信息系统系列标准规范 电视视频通道测试方法 ( GB3659-83) 彩色电视图像质量主观评价方法 (GB7401-1987) 信息技术开放系统互连网络层安全协议 (GB/T

9、 17963) 计算机信息系统安全 (GA 216.1 1999) 计算机软件开发规范 (GB8566-88) 安全防范工程程序与要求 (GA/T75-94) 安全防范工程技术规范 (GB 50348-2004) 电子计算机机房设计规范 (GB50174-2008) 建筑物防雷设计规范 (GB50057-94) 建筑物电子信息系统防雷技术规范 (GB50343-2004) 安全防范系统雷电浪涌防护技术要求 (GA/T670-2006) 民用建筑电气设计规范 (JGJ/T16-92) 公安交通电视监视系统验收规范 (GA/T509) 安全防范系统验收规则 ( GA308/2001)中国电气装置安

10、装工程施工及验收规范 ( GBJ232-90.92) 建筑与建筑群综合布线系统工程验收规范 (GB/T50312-2007)项目建设原则我县平安城市工程设计原则是将体现“ 总体规划、统一标准、统一规划、注 重实效、分步实施、经济实用、稳定可靠、资源共享、信用安全 ”的原则：总体规划社会治安动态视频监控系统的建设必须规划在先。 在总体规划时， 考虑城区 治安状况及经济实力实施数字化综合治安控制系统的建设， 同时考虑数字化综合 治安控制系统与公安“三台合一”综合接处警系统、治安卡口系统、GIS、 GPS系统、非公安大单位的监控系统、通信系统、以及和县局指挥中心的联接，使数 字化综合治安控制系统与其

11、它几个系统形成一个统一的整体。统一标准：社会治安动态视频监控系统的建设必须统一标准。 系统建设应执行国家和行 业相关标准，以确保视频监控系统的互联互通。 采用先进的技术手段和系统架构， 整合治安监控资源、 道路监控资源、 县政监控资源、 社会监控资源和已建视频资 源，在同一的标准框架下实现统一部署、资源共享、平台共用，构建全网各种设 备接入、各子系统互联互通。统一规划：平安城市视频监控系统的建设必须统一规划， 按照政府统一要求和部署， 采 用高科技、 新方法对城市管理进行综合分析和管理监控， 提高城市管理水平和城 市运行效率，增强城市应对突发事件的应急能力，加快城市数字化进程；注重实效：社会治

12、安动态视频监控系统的建设必须注重实效。 鉴于系统技术复杂， 投资 巨大，各分控系统在建设中应以现实需求为导向， 以有效应用为核心， 以技术建 设与工作机制的同步协调为保障， 确保系统能有效服务于公安工作， 提高社会治 安管理水平。分步实施：系统的建设应当分步实施。 县局应从实际出发， 采取总体规划、 分步实施的 策略，边建设，边应用，边总结，边提高，逐步扩大系统覆盖面，推进建设的开 展和应用的深入。根据“分步实施、急用先上”的原则，在系统实施时，可以考 虑分步实施。经济实用：在确保实用性、 可靠性、先进性和安全性的前提下， 要注重系统建设成本和 投入的阶段性。 可以采用国产设备的应优先选用，

13、前端设备也要因地制宜， 灵活 选用一体化球机和固定式枪机。稳定可靠：平安城市视频监控系统的建设不是各种视频资源的简单组合， 而是统一标准 构架下的有机组成， 系统采用的软硬件根据统一的规范、 协议和要求选型， 根据 最新的标准规范，并经过具有相应资格的软件评测中心、产品检测中心的测试， 质量达标，性能稳定，能够持续有效运行，满足城市管理 7*24 小时不间断持续 运行的需要；资源共享：平安城市视频监控系统的建设应满足各部门、 各应用系统对监控图像共享的 需求，为监控资源数字化整合共享提供接口支持。 视频信息不仅要满足治安管理、 城市管理、交通管理、应急指挥等的需求，而且还能兼顾灾难事故预警、安

14、全生 产监控、环境等方面对视频图像的需求；信息安全：平安城市视频监控系统构建信息传输专网， 保证专网专用， 安全畅通， 社会 监控资源通过互联网或 VPN接入时，需采用严格的网络隔离和安全措施； 不同专 网之间，如公安视频专网与城管政府网之间也应采用严格的网络安全和隔离措 施，确保各专网的信息安全。通过对XX县视频监控现状及建设需求分析，借鉴国内一些其他城市高清视 频监控建设成功建设经验，提出 XX县高清视频监控系统建设思路：立足管理监督指挥本项目的重点是满足管理、监控、处理、指挥等处理需求。以加强治安管理和社会安全防控为基本要求， 提高侦查破案的效率、 加强打 击犯罪的力度。为营造和谐XX做

15、出重要贡献。面向多部门的数据共享高清视频监控系统， 需要多个部门的数据共享。 视频监控平台必须完成县公 安局的基础业务的同时， 支持下级派出所调用本辖区内的录像资料， 同时，预留 接口与市局监控平台做对接，确保本县的资源上级领导也能在第一时间看到。利用已有信息资源XX 县视频监控系统前期的一些系统已经建设完成，采用传统的摄像机，在 清晰度上还达不到很高的标准，但是在一定程序也能够达到威慑犯罪份子并做 违法取证的作用，所以新有的高清视频监控系统，应与原有的系统做一个合理 化的布局，做到尽量不重复性建设。同时，可以利用之前所铺设的网络系统。工程施工前期准备2. 1.提交施工方案2. 2.施工进度计

16、划表2. 3.各系统建设图纸2. 4.施工人员组织结构质量管理，指挥组长（施工负责人），绘图，测量，校验员， （附相关资料： 保险（复印件），资格证书（部分人员），上岗前培训记录及签到表）。2. 5.“人员施工培训”登记表2. 6.配置的施工工具工具配备：发电机，振动棒，施工插盘，相应施工电缆线，摇表，镐，铣，美工刀，大 铁锤，长卷尺，油线，模具（ 800*800），小铁锤，水平尺，“ +”“-”字起子， 万用表，电笔，手灯，吊线，吊线锤，活动扳手，工程车，木工板，直角尺。 老虎钳，撬杠，凿等。敷料：穿线管（ 32聚氯乙烯），铁丝，电工胶带，胶带，彩条布，接地体，水泥， 垫片（厚+薄），黄油，

17、工业盐（必要时），长穿线管（ 25），密封胶带等。2. 7. 施工人员规范要求着装统一， 整洁，佩戴安全帽、 安全带（必要时），听从指挥， 统一协调， 井然有序，按施工规范操作，文明施工，爱护周围环境，不破坏草坪及其他 公共设备，施工完毕后及时复原破坏的路面草坪等，撤离工地时清理打扫现 场不留安全隐患。2. 8. 施工要求2.8.1 对基础施工的要求以具体施工标准为要求（相关国家规范） 。2.8.2 对接地体的要求2.8.3 对立杆施工的要求视频监控系统前端建设的抗震设防烈度应按 7 度设计，杆体、架体所承 受的风荷载计算方法应按 GB 50009-2001建筑结构荷载规范的相关规定 执行。2

18、8.4 杆体、架体焊接应符合下列要求焊接质量应符合 GB/T 12469-1990焊接质量保证钢熔化焊接头的要求和 缺陷分级及GB/T 985-1998气焊、手工电弧焊及气体保护焊条缝破口的基 本形式与尺寸的相关要求。2.8.5 杆体、架体防腐处理应符合下列要求防腐质量应符合GB/T9790-1988金属覆盖层及其他有关覆盖层维氏和 努氏显微硬度试验 、 GB/T 36011-1989钢铁热浸铝工艺及质量检验和 GB/T11373-1989热喷涂金属件表面预处理通则的相关要求。2.8.6 对取电挖沟的要求深度70cm，特殊情况下可适当浅挖（需施工负责人同意）。2.8.7 水泥养护基础浇筑完后

19、应对表面水泥进行美化、细化处理，并对该基础进行连 续七天养护处理（每天浇水 23 次，表面敷草垫）。三、现场施工流程3.1 外场施工要求及注意事项： 为确保安全防范工程质量，提高施工工艺和技术水准，对安全防范工程 施工的全过程（包括施工准备、管线敷设、设备安装，以及系统调试等）提 出如下规定和要求。对施工现场进行检查，符合下列要求方可进场、施工： 施工对象已基本具备进场条件，如作业场地、安全用电等均符合施工要 求。施工区域内建筑物的现场情况和预留管道、预留孔洞、地槽及预埋件等 应符合设计要求。使用道路及占用道路（包括横跨道路）情况符合施工要求。 允许同杆架设的杆路及自立杆杆路的情况清楚，符合

20、施工要求。 敷设管道电缆和直埋电缆的路由状况清楚，并对各管道标出路由标志。 当施工现场有影响施工的各种障碍物时，已提前清除。对施工准备进行检查，符合下列要求方可施工 ： 设计文件和施工图纸齐全。施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要 求、施工质量标准及验收标准。设备、器材、辅材、工具、机械以及通讯联络工具等应满足连续施工和 阶段施工的要求。有源设备应通电检查，各项功能正常。四、工程施工在双方确认施工时间后，我方工程施工人员将按时赶到安装现场，进行现场设备安装、施工和调测工作。工作过程和内容主要包括：到达施工现场，向用户方配合人员介绍施工安排现场确认施工条件是否具备设备验

21、货、安装和调测，双方签署设备验货报告设备安装和调测，双方签署单点验收报告根据需要，提供现场培训移交用户手册给节点配合人员等以上工作过程为各项条件均正常时的施工过程，若出现异常情况，将启动 相应的异常处理进程。对于异常情况，现场施工人员和配合人员应向双方负责 人进行汇报，由双方负责人协商确定处理办法， 我方每周编制施工周报报建设单 位和监理审核。4.1. 施工依据 （ 参照安全防范工程技术规范 GB-50348）：工程施工应按正式设计文件和施工图纸进行，不得随意更改。若确需局 部调整和变更的，须填写 “更改审核单 ”，或监理单位提供的更改单，经批准 后方可施工。施工中应做好隐蔽工程的随工验收。管

22、线敷设时，建设单位或监理单位应会同设计、 施工单位对管线敷设质量进行随工验收， 并填写 “隐蔽工程随工 验收单 ”或监理单位提供的隐蔽工程随工验收单。4.2. 线缆敷设应符合下列规定：综合布线系统的线缆敷设应符合现行国家标准建筑与建筑群综合 布线系统工程设计规范GB/T50311的规定。4.3. 非综合布线系统线缆的敷设，应符合下列要求： 无机械损伤的电（光）缆，或改、扩建工程使用的电（光）缆。在新建的建筑物内或要求管线隐蔽的电 （光）缆应采用暗管敷设方式。 下列情况可采用明管配线：易受外部损伤； 在线路路由上，其它管线和障碍物较多，不宜明敷的线路； 在易受电磁干扰或易燃易爆等危险场所。电缆和

23、电力线平行或交叉敷设时，其间距不得小于0.3m ;电力线与信号线交叉敷设时，宜成直角。室外线缆的敷设，应符合现行国家标准民用闭路监视电视系统工 程技术规范GB50191994中第2.3.7条的要求。敷设电缆时，多芯电缆的最小弯曲半径，应大于其外径的 6 倍;同 轴电缆的最小弯曲半径应大于其外径的 15倍。线缆槽敷设截面利用率不应大于 60;线缆穿管敷设截面利用率不 应大于 40。电缆沿支架或在线槽内敷设时应在下列各处牢固固定：电缆垂直排列或倾斜坡度超过 45时的每一个支架上;电缆水平排列或倾斜坡度不超过 45时，在 每隔12个支架上； 在引入接线盒及分线箱前150300mn处。明敷设的信号线路

24、与具有强磁场、 强电场的电气设备之间的净距离， 宜大于1.5m，当采用屏蔽线缆或穿金属保护管或在金属封闭线槽内敷设时，宜大于0.8m。线缆在沟道内敷设时， 应敷设在支架上或线槽内。 当线缆进入建筑物后， 线 缆沟道与建筑物间应隔离密封。线缆穿管前应检查保护管是否畅通 ,管口应加护圈，防止穿管时损伤导线。导线在管内或线槽内不应有接头和扭结。 导线的接头应在接线盒内焊接或用 端子连接。同轴电缆应一线到位，中间无接头。4.4. 供电、防雷与接地施工应符合下列要求：4.4.1 系统的供电设施应符合下列规定 对系统设备应进行分类，统筹考虑系统供电。电源质量应满足下列要求：稳态电压偏移不大于 2%；稳态频

25、率偏移不大于 0.2Hz ；电压波形畸变率不大于 5%；允许断电持续时间为04ms当不能满足上述要求时，应采用稳频稳压、不间断电源供电或备用 发电等措施。4.4.2 系统防雷与接地设施的施工应符合下列相关要求：本案的安全防范系统，应按建筑物防雷设计规范GB50057的要求设置避雷保护装置。安全防范系统的接地母线应采用铜质线，接地端子应有地线符号标记。接地电阻不得大于4Q ;建造在野外的安全防范系统，其接地电阻 不得大于10Q ;在高山岩石的土壤电阻率大于 2000Q m时，其接地 电阻不得大于20 Q。安全防范系统的电源线、信号线经过不同防雷区的界面处，宜安装电 涌保护器;系统的重要设备应安装

26、电涌保护器。电涌保护器接地端和 防雷接地装置应作等电位连接。等电位连接带应采用铜质线，其截面 积应不少于 16mm2 。不得在建筑物屋顶上敷设电缆，必须敷设时，应穿金属管进行屏蔽并 接地。架空电缆吊线的两端和架空电缆线路中的金属管道应接地。4.4.3 当接地电阻达不到要求时，应在接地极回填土中加入无腐蚀性长效 降阻剂;当仍达不到要求时， 应经过设计单位的同意， 采取更换接地装 置的措施。五、系统调试5.1 基本要求系统调试前应编制完成系统设备平面布置图、走线图以及其它必要的技 术文件。调试工作应由项目责任人或具有相当于工程师资格的专业技术 人员主持，并编制调试大纲。5.2 系统调试先对各种有源

27、设备逐个进行通电检查，工作正常后方可进行系统调试， 并做好调试记录。视频安防监控系统调试。按视频安防监控系统技术要求 GA/T367等国家现行相关标准的规定，检查并调试摄像机的监控范围、 聚焦、环境照度与抗逆光效果等， 使图像清晰度、灰度等级达到系统设计要求。检查并调整对云台、镜头等的遥控功能，排除遥控延迟和机械冲击等不良现象，使监视范围达到设计要求。按系统的设计要求和相关设备的技术说明书、操作手册，先对各子系统进行检查和调试，应能工作正常。六、施工注意事项6.1 工程施工中应注意的问题安全防范工程施工是安全防范工程实施中一个重要环节，施工质量将直接影响安全防范工程的质量，施工单位、监理单位、

28、建设单位要十分重视安防工程的施工。根据多年来安防工程建设与管理的实践，在安防工程的施工中应特别注意以下问题：施工人员必须经过培训，熟悉相关标准并掌握安防设备安装、线缆敷设的基本技能;系统调试人员应熟悉系统的功能、性能要求，并具有排除系统一般故障的能力。施工单位在线缆敷设结束后要尽快与建设单位和 /或监理单位一起对管 线敷设质量进行随工验收，并填写“隐蔽工程随工验收单”，以避免对 工程造成不良后果。线缆敷设时，为避免干扰，电源线与信号线、控制线，应分别穿管敷设; 当低电压供电时，电源线与信号线、控制线可以同管敷设。安全施工、文明施工。在加强施工管理的同时，必须加强安全管理，承包单位是安全生产的责

29、任主体，项目经理是项目安全第一责任人，对本工程项目的施工安全全面负责;贯彻“安全第一、预防为主”的原则;全面控制和重点控制相结合。安全生产应遵循 “谁管理谁负责的原则” ，总监理工程师对项目监理部 的安全监理工作负责。6.2 施工过程中的危险源识别危险源是指能对人造成伤亡或对物造成突发性损坏的因素。 现状表明， 纯粹 由于生产技术条件的限制而无法避免的事故只占一小部分， 大多数造成事故的原 因可通过实行有效的控制而避免。识别确定危险源是实施安全控制的前提。（1）危险源识别，是为了明确具体项目在现有生产技术条件下的不可承受风 险，进而制定并实施措施对风险加以控制， 以合理成本获得最大安全保障。

30、识别 危险源应根据通信工程特点进行， 识别时涉及的范围应包括： 所有的常规和非常 规的施工作业活动、管理活动；所有进入工作场所的人员；所有的施工设备、设 施、包括相关方的设备；场所和环境。（2）工程施工作业活动中，存在大量危险源，如不加以防范，有可能造成物 体打击、机械伤害、触电、高处坠落、坍塌、中毒、窒息、电磁辐射及其他伤害 事故。常见危险源如下：物理性危险源1. 工具设备、设施缺陷：吊装使用的升降机制动器失灵，造成吊装物体的 突然落下；安装电池时楼板强度不够；冲击钻电源开关失灵；立电线杆 时，使用的绳索有断股，造成承重能力减弱；油丝绳、麻绳、滑轮固定 不牢，不符合要求；使用的高凳、梯子不符

31、合要求；2. 电危害：杆路施工遇有交越、平行电力线时，电力线裸露，电力线间隔距离较近；在交流配电盘（箱、屏） 、列柜施工时，带电部位裸露；临时 断电作业时，电源闸箱无人看管；用电工具漏电；防雷系统不合要求； 机房施工时，人体静电；3. 明火：使用喷灯时产生的明火；使用切割机、电焊机时，产生火花；6.3 施工阶段安全控制要点及措施施工阶段安全控制要点主要包括施工现场防火；施工现场用电安全；低温雨 季施工防潮；机具仪表的保管、使用；机房内施工时通信设备、网络等电信设施 的安全；施工过程中水、电、煤气、通信电（光）缆管线等市政或电信设施的安 全；施工过程中文物保护；井下作业时的防毒、防坠落、防原有线

32、缆损坏；公路 上作业的安全防护； 高处作业时人员和仪表的安全等。 各安全控制点的控制措施 内容如下：6.4 安全施工要求 现场作业人员必须持证上岗； 严格按图纸、产品说明和技术要求操作； 现场的任何工程实施都必须由专门人员进行安全确认； 安全用电，对特殊作业（如高空）必须确保安全保障措施到位； 所有户外路面施工均事先办理相关审批手续，取得相关许可证明方可进 入施工现场； 路口作业均取得当班民警的协助，确保交通安全措施到位，如作业人员 须穿反光背心，佩戴安全帽，并设置交通安全隔离墩； 所有安全活动和教育工作必须有记录；6.5 消防规程和安全措施 严格遵守本规范和监理人规定的规程和其它要求。在有潜

33、在危险的地方 应放置便携式灭火装置。 当施工现场发生紧急情况时，假定消防部门已对现场进行控制，那么， 投标人一切工作应服从消防部门指挥，直到消防部门解除紧急状态为止。 施工现场不能使用暴露的照明装置以免引起火灾。应扫监理人的要求在 施工现场采取必要的预防措施和设置灭火设备。6.6 交通安全执行有关交通安全规则，以确保施工现场的人员、设备安全。 在施工中需要中断交通时， 需事先得到有关部门的批准。 在施工中设置必要的安全标志，并配有专人维护交通七、防雷、电气安全前端防雷和接地XX 地区雷击、高温、多雨、潮湿等灾害气候特征比较严重，要求所选用的 前端监控摄像设备必须安装通过国家雷电防护装置测试中心

34、检测的可靠实用的 防雷电涌保护器， 空旷暴露的前端监控摄像设备安装点须安装避雷， 接地电阻须 小于 10 欧姆。承建单位的防雷和接地设计必须完备，设计方案要满足以下要求：前端监控点既需考虑防止雷电过电压对设备的侵害；防雷和接地方案要求对前端沿杆引上摄像机的电源线和信号线应穿管屏蔽， 同时在设备前的每条线路上加装合适的避雷器，如电源线、数据线避雷器等。根据前端设备所在地域的不同，分为重点和一般防雷区域。重点防雷区域必须达到以下要求：电涌防护器的标称放电电流不小于 10KA；电涌防护器的接地连接线的截面积不得小于 10mm；2安防系统所有设备均应在避雷针保护区域内。一般防雷区域必须达到以下要求：电

35、涌防护器的标称放电电流不小于 5KA；电涌防护器的接地连接线的截面积不得小于 8mm；2安防系统所有设备均应在避雷针保护区域内。前端供电建设集中式供电：适用于现场具备集中供电的条件，如前端监控点与能提供集中供电的设施（如派出所、运营商机房或其他可靠供电的实体）较近时；该方案供电性能好，适用于监控场所较重要、监控点较集中的场合。但该方案建设成 本较咼。分布式供电：就是在摄像机前端设备的安装位置附近接取电源。适用于较 分散的前端监控点供电，以及无法提供集中供电条件的现场安装环境。承建单 位需协调供电所、交通、公路、环保、城管等相关部门，根据各个监控点的实 际情况，就近从相关部门的市政供电、路灯用电

36、交通供电、环保供电等线路 中，提供各监控点的电源。由于前端监控布点是沿主干道和有关路口进行布放，呈点散线长特点，采 用单一的集中式供电方式将会带来较大的投资。为此在本项目供电设计中，建议应根据现场的实际情况和供电资源， 采用分布式 供电。八、平安城市监控施工进度表见附件：XXXX自治县2012-2014 “平安城市”建设项目施工进度表九、工期保证措施为确保本工程按期完工，我公司选派年富力强的工程技术管理人员组成项目 经理部。项目经理部的主要管理者均是我公司从事施工的骨干，他们经验丰富，管理有方，其所承建的工程均被评为优良工程以上等级， 在施工组织管理上制定详细 的施工进度计划，并将责任落实到

37、人，通过严格科学的管理，确保计划得到落实。我公司将严格依据与业主商定的工期要求更进一步更具体地编制施工总体 进度计划，该施工进度控制计划作为本工程的总控实施目标。 我公司对于该计划 的编制按照现场实际条件及施工能力，实出关键路线，项目按照施工网络计划组 织施工，确保关键线路工期得到保障，保证各工期控制点目标的实现。项目经理部将依据施工总控制计划按照实际情况编制月施工计划、周施工进度计划。周施工计划的编制将落实到每一关键工序按期完成，对关键路线工期予以保障。项目经理部每月、每周定期召开项目生产会，针对施工生产中出现的制 约施工进度的不得因素进行分析，及进找出制约施工进度的不利因素，及时解决 出现

38、的矛盾及问题，并根据计划完成情况对相关部门及责任人进行奖罚， 同时下 达下一月或周施工进度计划。我公司将选派强有力高技术的专业施工队伍， 该队伍是我公司专业队伍为我 公司在多个项目中已创立名优工程做出突出贡献。在劳动力的需求量上，我公司将根据各分项目工程的特点以及工期控制的要 求配备足够的劳动力，同时建立奖罚制度，开展劳动竞赛，作好班组工作、生活 等的后勤保障，保持旺盛的工作热情和责任感，确保施工任务的顺利完成。把好工程质量关，抓好质量控制，把质量管理落实到事前控制，杜绝不合格 工序的出现，把影响工期进度的不得因素减少到最低程度，保证计划按期执行。我公司一贯重视与业主、监理、设计、专业分包等部门之间的协调及沟通， 融洽相互之间的关系，对于工程方面的问题及矛盾，我公司将从大局出发，从工 程的进展出发，积极主动加强相互沟通工作，以便能够早日把做法和标准确定， 为工程优质高速施工创造有利条件。工程施工前由施工队长对班组进行详细的交底（安全、质量、技术、进度） 施工中由自检、施工员、质安员验收，确保不将不合格产品注入下一工序，使工 程施工有序地进行。针对工程的特点，进行方案研论，在各分项开工前完善施工方案（技术、质 量、安全），使工程有保障（安全、质量）措施，确保计划兑现。单项工艺实施质量控制措施各系统线缆铺设安装工程质量程序控制：
