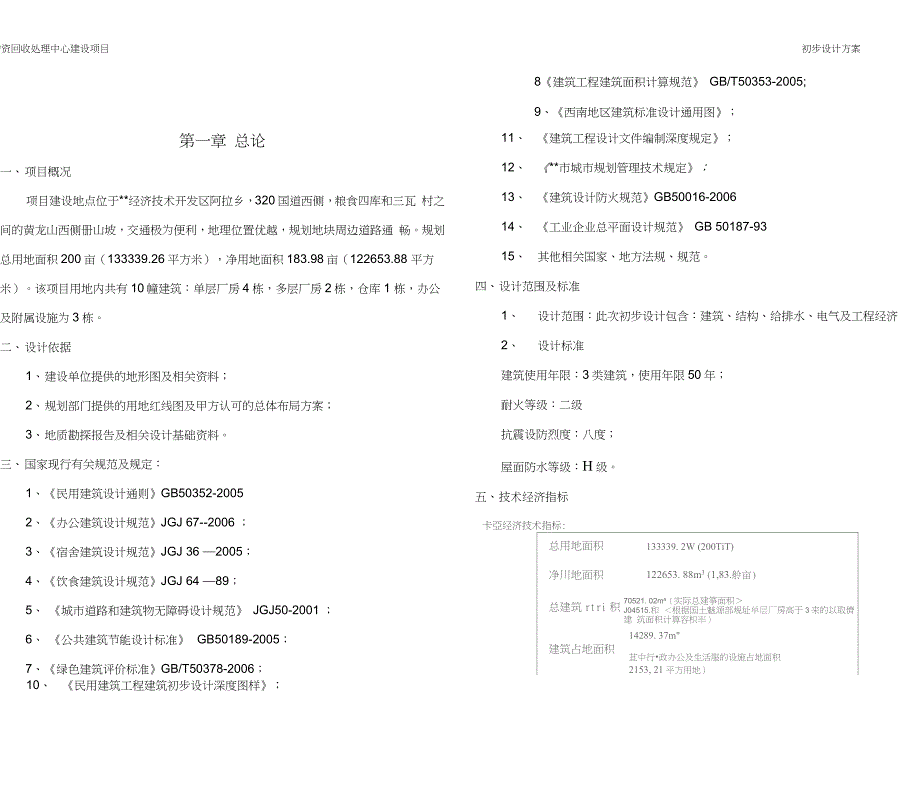

废旧物资回收处理中心建设项目初步设计方案完整版.doc_第1页
第1页 / 共45页

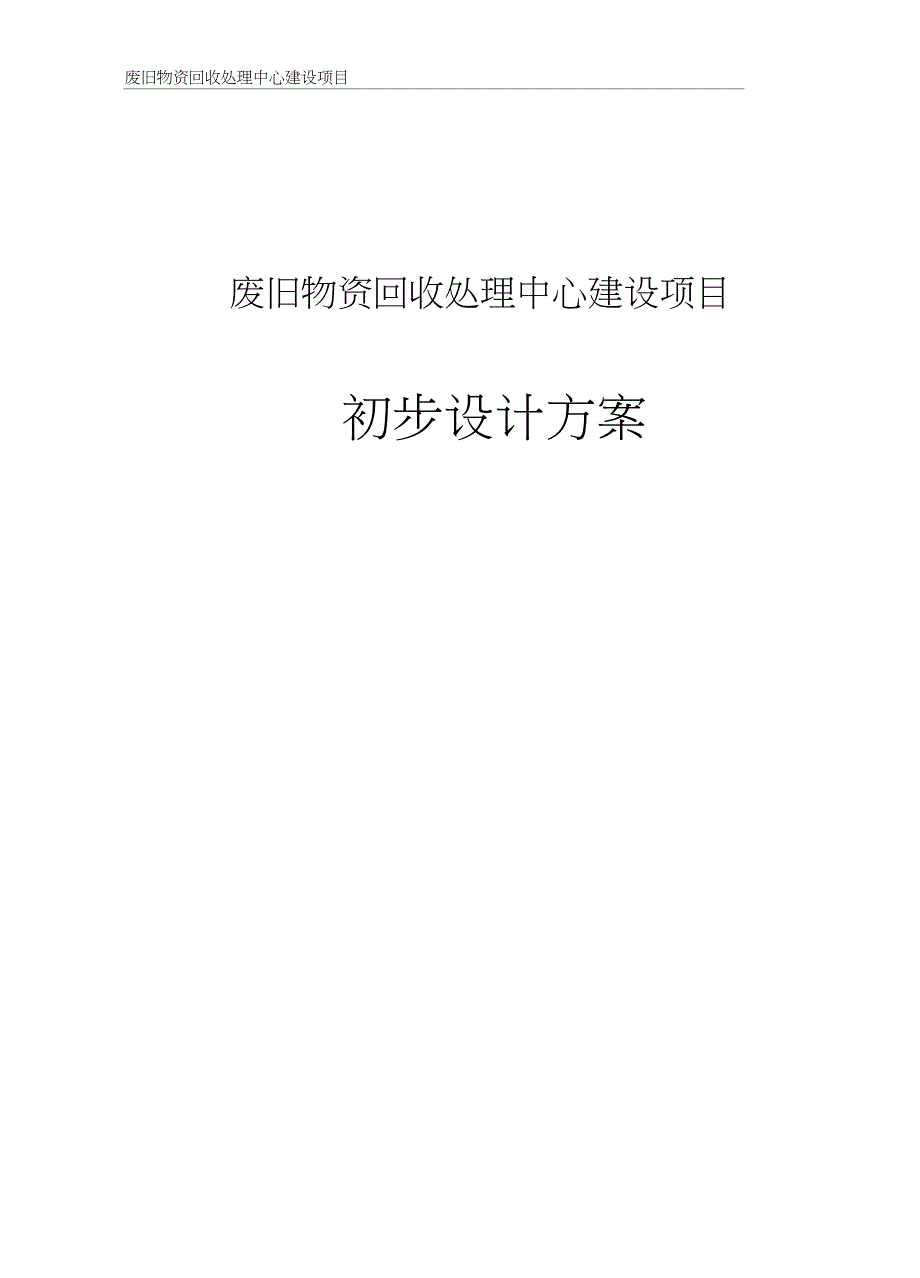

废旧物资回收处理中心建设项目初步设计方案完整版.doc_第2页
第2页 / 共45页

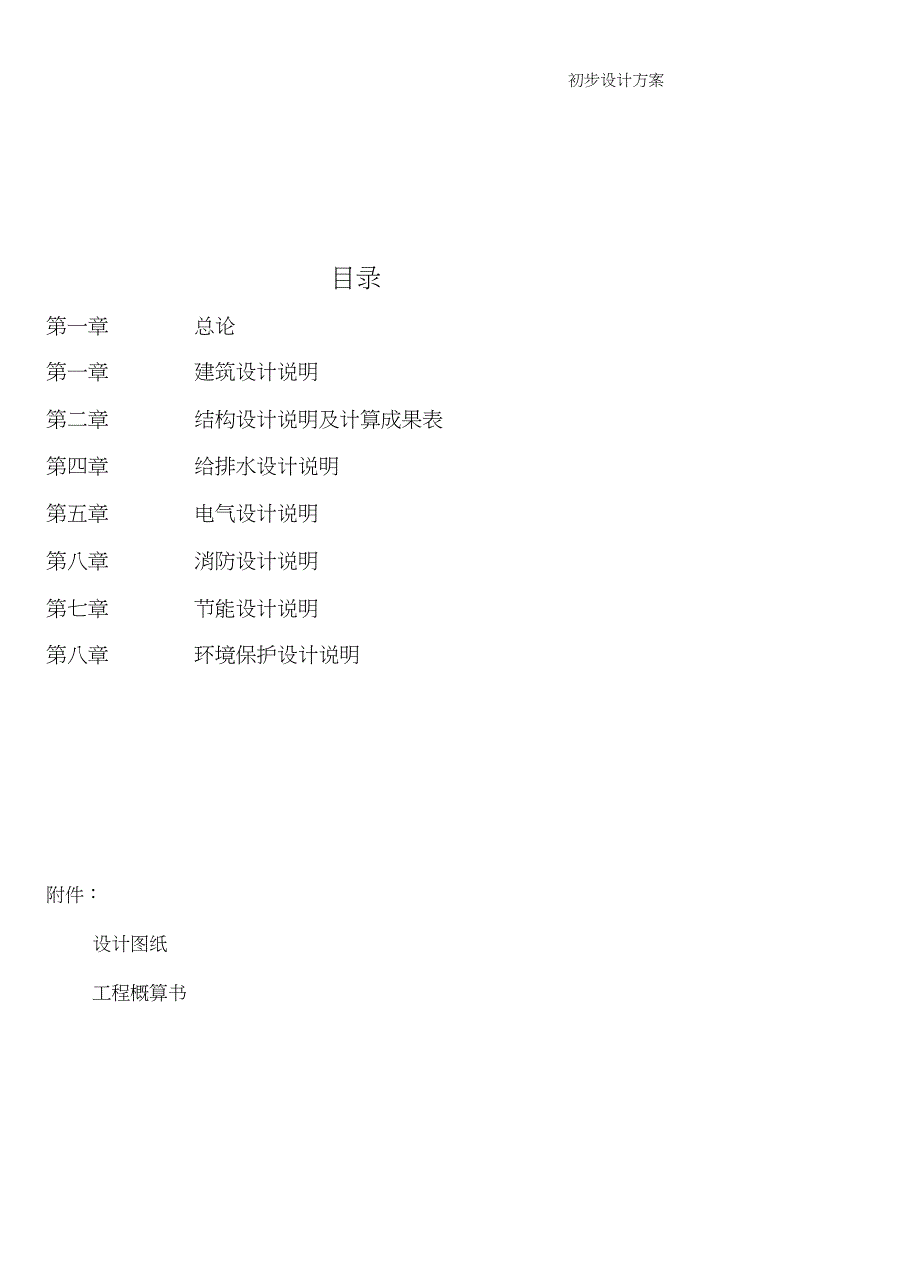

废旧物资回收处理中心建设项目初步设计方案完整版.doc_第3页
第3页 / 共45页
废旧物资回收处理中心建设项目初步设计方案完整版.doc_第4页
第4页 / 共45页
废旧物资回收处理中心建设项目初步设计方案完整版.doc_第5页
第5页 / 共45页
点击查看更多>>
资源描述

1、废旧物资回收处理中心建设项目废旧物资回收处理中心建设项目初步设计方案初步设计方案目录第一章总论第一章建筑设计说明第二章结构设计说明及计算成果表第四章给排水设计说明第五章电气设计说明第八章消防设计说明第七章节能设计说明第八章环境保护设计说明附件:设计图纸工程概算书废旧物资回收处理中心建设项目初步设计方案8建筑工程建筑面积计算规范 GB/T50353-2005;9、西南地区建筑标准设计通用图;第一章 总论一、项目概况项目建设地点位于*经济技术开发区阿拉乡,320国道西侧,粮食四库和三瓦 村之间的黄龙山西侧册山坡,交通极为便利,地理位置优越,规划地块周边道路通 畅。规划总用地面积200亩(13333

2、9.26平方米),净用地面积183.98亩(122653.88 平方米)。该项目用地内共有10幢建筑:单层厂房4栋,多层厂房2栋,仓库1 栋,办公及附属设施为3栋。二、设计依据1、建设单位提供的地形图及相关资料;2、规划部门提供的用地红线图及甲方认可的总体布局方案;3、地质勘探报告及相关设计基础资料。三、国家现行有关规范及规定:1、民用建筑设计通则GB50352-20052、办公建筑设计规范JGJ 67-2006 ;3、宿舍建筑设计规范JGJ 36 2005;4、饮食建筑设计规范JGJ 64 89;5、 城市道路和建筑物无障碍设计规范 JGJ50-2001 ;6、 公共建筑节能设计标准GB50

3、189-2005;7、绿色建筑评价标准GB/T50378-2006;10、民用建筑工程建筑初步设计深度图样;11、建筑工程设计文件编制深度规定;12、*市城市规划管理技术规定;13、建筑设计防火规范GB50016-200614、工业企业总平面设计规范 GB 50187-9315、其他相关国家、地方法规、规范。四、设计范围及标准1、设计范围:此次初步设计包含:建筑、结构、给排水、电气及工程经济2、设计标准建筑使用年限:3类建筑,使用年限50年;耐火等级:二级抗震设防烈度:八度;屋面防水等级:H级。五、技术经济指标卡亞经济技术指标:总用地面积133339. 2W (200TiT)净川地面积1226

4、53. 88m3 (1,83.舲亩)总建筑rtri积70521. 02ma(实际总建箏面积J04515.和 根据国土魅源部规址单层厂房高于3来的以取儕建 筑面积计算容枳率)建筑占地面积14289. 37m苴中行政办公及生活服的设施占地面积2153, 21 平方用地)容积率0. 85建筑密度36, 1%绿地率16. 1%绿地 1侨积19747. 03T;7jX建筑物-览农名称占地面积实际总建筑而积总建筑面积(fflj计算容积率层数备注办公楼669. 85ma3630.3630. 16m;5F倒班宿舍527, 32mz2861. 48mJ286 L 48m5F综合楼956, (Mnr5177. 6

5、6m25177. 66m5F仓库5474, 20m210948. 40m?10948. 40m-2F1#厂房1270. 12m16890. 80m26890. 80m15F計厂房1270. 12m?6890. 80m:6890. 80m?5F即厂房8986. 36m28986. 36mJ17972. 72m-IF根拥国上资源射厂房8986. 36m28986. 36m:17972. 72nfIF部规疋单-层丿 房高于&米的5#厂房8986. 36m28986. 36m-17972. 72mIE以双倍锂筑而储厂房7035. lGm27035. 16m214070. 32m2IF积计算容积率配电京

6、5k 8W5L 84m51. 84nf:IF公厕75. 64m-75. 64n?75. 64m-IF第二章建筑设计说明一、总图布局本项目地块为不规则平面,地势复杂,高差较大,呈北高南低之势,东高西低, 整个地块分为三个台地,最大高差约17米。项目规划共10栋建筑单体。建筑层数为 地上1-5层,建筑单体呈均匀布置,六栋厂房,一栋仓库,一栋为办公建筑,一栋综 合楼,一栋倒班宿舍,场地有3个出入口,灵活的结合地形。根据设计功能布局共分为几个区:交易区、分拣区、仓储配送区、堆场区、办公 区、生活区以及景观绿带。功能布局合理,满足场地的使用需求.场地北面与西面邻规划道路,场地内设置3个出入口,场地内建筑

7、和周边绿化设 置于7米与9米宽的道路,内部环通,与城市道路相连,同时也形成消防车环道,满足 消防安全要求。工业用地中设置大车车位与交易区毗邻,满足需求。二、建筑单体1、1#、2#厂房建筑使用年限:3类建筑,使用年限50年;建筑层数:地上五层;建筑结构形式:框架结构;建筑高度:1#厂房19.5米,2#厂房19.2米;耐火等级:二级;火灾危险性:丙类;抗震设防烈度:八度;屋面防水等级:H级;建筑总面积6890.80 ,建筑占地面积1270.12川,主要功能为废旧家电分拣 加工区。2、3# 5#厂房建筑使用年限:3类建筑,使用年限50年;建筑层数:地上1层;建筑结构形式:门式刚架轻钢结构体系;建筑高

8、度:12.65米;耐火等级:二级;火灾危险性:丁类;抗震设防烈度:八度;建筑总面积8986.36 ,建筑占地面积8986.36川,主要功能:3#厂房为重型废钢分拣加工区,4#厂房为轻型废钢分拣加工区,5#厂房为轻薄料废钢分拣加工区。3、6#厂房建筑使用年限:3类建筑,使用年限50年;建筑层数:地上1层;建筑结构形式:门式刚架轻钢结构体系;建筑高度:12.65米;耐火等级:二级;火灾危险性:丁类;抗震设防烈度:八度;建筑总面积7035.16 ,建筑占地面积7035.16川,主要功能为有色金属分拣 加工区。4、仓库建筑使用年限:3类建筑,使用年限50年;建筑层数:地上2层;建筑结构形式:钢框架结构

9、建筑高度:12.9米;耐火等级:二级;火灾危险性:丁类;抗震设防烈度:八度;建筑总面积10948.40 ,建筑占地面积5474.20 ,主要功能为仓储配送。5、办公楼建筑使用年限:3类建筑,使用年限50年;建筑层数:地上五层;建筑结构形式:框架结构;建筑高度:19.2米;耐火等级:二级;抗震设防烈度:八度;屋面防水等级:H级;建筑总面积3630.16 ,建筑占地面积669.85 ,主要功能为配套服务设施。6、综合楼建筑使用年限:3类建筑,使用年限50年;建筑层数:地上五层;建筑结构形式:框架结构;建筑高度:19.2米;耐火等级:二级;抗震设防烈度:八度;屋面防水等级:H级;建筑总面积5177

10、66 ,建筑占地面积956.04川,主要功能为配套服务设施7、倒班宿舍建筑使用年限:3类建筑,使用年限50年;建筑层数:地上五层;建筑结构形式:框架结构;建筑高度:19.2米;耐火等级:二级;抗震设防烈度:八度;屋面防水等级:H级;建筑总面积2861.48 ,建筑占地面积527.32川,主要功能为配套服务设施三、建筑的形象设计整个厂区建筑风格统一协调,突出体现了建筑艺术和技术理性相结合的特征, 使建筑既有现代建筑的特性,又能突出简洁大气的特点。主立面采用竖窗,纯净而 舒展,灵动而具有力量感。充分体现了现代工业建筑的特征及耐人寻味的个性。在建筑的室内空间处理上,灵活、生动、富有变化,创造了良好

11、的工业空间。筑的个性。四、消防设计1、总图消防设计场地北面与西面邻规划道路,场地内设置3个出入口,场地内建筑和周边绿化设 置于7米与9米宽的道路,内部环通,与城市道路相连,同时也形成消防车环道,满 足消防安全要求。仓库与1#-3#厂房的间距分别为16.32米、14.60米、11.90米; 1#厂房与2#厂房的间距为18.56米;3#-6#厂房之间的间距为13米;办公楼与5# 厂房的间距为26.83米,与倒班宿舍的间距为13.21 米;倒班宿舍与4#厂房的间距 为32.77米,与综合楼的间距为14.07米;综合楼与3#厂房间距为17.05米,与2# 厂房间距为49.23米。以上单体间间距均满足防

12、火规范中防火间距的要求。2、建筑单体消防设计a、1#-2# 厂房1、 本工程属于工业厂房。1#厂房建筑高度19.5m, 2#厂房建筑高度19.2m,执 行建筑设计防火规范GB50016(2006年版)。2、本工程属于丙类二类厂房:建筑耐火等级为二级,根据建筑设计防火规范表 3.3.1规定,本工程每层最大建筑面积为 1400.44 m2 1.0h ,防火涂料 的厚度为:超薄型防火涂料2mm立面与空间结合,立面与功能结合使整栋建筑做到表里如一,由内而外的体现出建5、疏散出口和疏散走道的最小净宽均不小于1.1m,且门必须向外开,并不应设置门槛。b、3# 6#厂房1、 建筑类别:厂房;火灾危险性:丁类

13、耐火等级:二级;3#-5#厂房建筑面 积:8986.36 m2, 6#建筑单层面积:7035.16川;层数:一层;整个建筑分为一个防 火分区,单层厂房二级耐火等级防火分区的最大允许建筑面积不限,满足规范设计 要求。2、各种钢构件耐火极限:钢柱:耐火极限 2.5个小时,用24mn厚厚型钢结构 防火涂料。钢梁:耐火极限1.5个小时,用2mn厚超薄型钢结构防火涂料。钢屋架:耐火极限1.0个小时,用1.75mm厚超薄型钢结构防火涂料。c、仓库1、建筑类别:仓库;火灾危险性:丁类;耐火等级:二级;建筑单层面积:5474.20 m;层数:两层。整个建筑分为八个防火分区,每个防火分区面积为1368.55

14、m 1500 m,满足规范设计要求。2、各种钢构件耐火极限:钢柱:耐火极限 2.5个小时,用24mn厚厚型钢结构 防火涂料。钢梁:耐火极限1.5个小时,用2mn厚超薄型钢结构防火涂料。钢屋架:耐火极限1.0个小时,用1.75mm厚超薄型钢结构防火涂料。d、办公楼1、本工程属于多层建筑。建筑高度19.2m,执行建筑设计防火规范GB50016 (2006 年版)。2、 建筑物的防火间距及消防车道的设置详见总平面图,本工程属办公楼:建筑 耐火等级为二级,根据建筑设计防火规范表 5.1.7规定,本工程每层最大建筑面积 为738.34 m1.0h,防火涂料 的厚度为:超薄型防火涂料2mm6、 疏散出口和

15、疏散走道的最小净宽均不小于1.1m,且门必须向外开,并不应 设置门槛。e、综合楼1、防火分区、疏散1)根据建筑设计防火规范表5.17规定,本工程每层最大建筑面积为1065.84 m22500 m?,满足防火规范要求,本工程按自然层分区,共分为五个防火分区。2) 本工程设两部疏散楼梯,每个防火分区都有两个安全疏散出口,满足本规范 第5.3条的规定。3)两部疏散楼梯之间的距离为 65.8m,满足规范表5.3.13规定。4 )本工程为综合楼,可容纳人数为130人。本工程所需疏散楼梯宽度为130/100x1 = 1.3m,本工程疏散楼梯梯段总宽度为:1#疏散楼梯1.8m,2#疏散楼梯1.8m, 1#疏

16、散楼梯+2#疏散楼梯=1.8m+1.8m=3.6 m满足规范要求。2、疏散出口和疏散走道的最小净宽均大于1.4m,疏散出口的门向疏散方向开启,并不应设置门槛。f、倒班宿舍1、防火分区、疏散1)根据建筑设计防火规范表5.17规定,本工程每层最大建筑面积为 582.16 m2 2500 m2,满足防火规范要求,本工程按自然层分区,共分为五个防火分区。2) 本工程设两部疏散楼梯,每个防火分区都有两个安全疏散出口,满足本规范 第5.3条的规定。3)两部疏散楼梯之间的距离为 34.9m,满足规范表5.3.13规定。4)本工程为宿舍,一层人数为 91人,二层人数为90人,三层-五层每层人数 为96人。本工

17、程所需疏散楼梯宽度为 96/100x1=0.96m,本工程疏散楼梯梯段总宽 度为:1#疏散楼梯1.725m,2#疏散楼梯1.725m,1#疏散楼梯+2#疏散楼梯 =1.725m+1725m=3.55m满足规范要求。2、疏散出口最小净宽均大于 1.4m,疏散出口的门向疏散方向开启,并不应设 置门槛。五、环境保护1、工程概述:本项目为*三瓦村废旧物资回收处理中心工程。2、设计依据:本项目执行环境保护有关法律、法规、标准:中华人民共和国环境保护法环境质量空气标准(GB3095-1996污水综合排放标准(GB8978-1996中华人民共和国固体废物污染环境防治法建筑施工场界噪声限值(GB12523-9

18、0)3、项目建设与运营对环境的影响:1)、项目建设中不会产生有毒、有害气体,施工时会产生粉尘和噪音及建筑垃 圾、生活垃圾和生活废水。2)、投入使用后会产生一定的生活垃圾和废水。3)、日常运行用水、用电量较大,须采用节水、节电、节能设备。4、环境保护措施:1)、生活垃圾设固定收集点,根据垃圾的不同种类,设置不同的垃圾收集方式, 由环卫部门统一集中处理。2)、采用雨污分流制。设置中水回收系统,生活污水经化粪池处理后排至中水 处理站,经处理达标后,回用至绿化、道路浇洒与景观水体补充。屋面及地面雨水 则由雨水系统收集并排至市政雨水管网。3)、施工期间做好相关防护措施。文明施工,对沙土等易扬尘物质,采取

19、洒水 措施降低粉尘产生,同时及时清理建筑垃圾做到文明施工尽量减少对环境的影响和 污染。5、环境影响评价:本工程重视生态建设,人与自然和谐共处。环境污染物主要是生活垃圾和污水。 项目环境保护设施齐全,生活垃圾和污水将利用现有的较为完善的收排设施,基本 上不会造成人为的环境影响。项目投入使用后,应继续加强对生活垃圾和污水收集、 运送工作,防治人为地造成环境污染。六、节能设计按夏热冬暖地区居住建筑节能设计标准JGJ75-2003及云南省民用建筑节能设计标准DBJ53/T-39-2011的要求,设计如下:1、项目建设地点位于*经济技术开发区阿拉乡,320国道西侧,粮食四库和三 瓦村之间的黄龙山西侧册山

20、坡,规划总用地面积200亩(133339.26平方米),净用地面积183.98亩(122653.88平方米)。在云南省气候区图中属温和中区。办公楼 总建筑面积:3630.16 ,建筑外表面积 Fo =4035.12 ,建筑体积 Vo = 13420.53m3, 体形系数S=Fo/Vo=0.3;综合楼总建筑面积:5177.66 ,建筑外表面积Fo =5538.6 ,建筑体积Vo=19287.94m3,体形系数S=Fo/Vo=0.29;宿舍楼总建筑面积:2861.48 川建筑外表面积Fo =3452.78 ,建筑体积Vo=10575.07m3,体形系数S=Fo/Vo=0.33。 夏热冬暖地区体型系

21、数无要求。2、外墙办公楼普通混凝土空心砌块(单排)各层材料名称厚度导热系数修正系数蓄热系数热阻值热惰性指标石灰,砂,砂浆200.8101.0010.0700.0250.249保温砂浆1200.0801.004.4400.2501.110普通混凝土空心砌块墙(单排孔)1900.8601.007.5020.2211.657石灰,砂,砂浆200.8101.0010.0700.0250.249合计250-0.5213.265外墙主体部位传热阻R0=Ri+E R+Re = 0.11+0.521+0.05 = 0.681外墙主体部位传热系数K = 1/R0 =1.468综合楼普通混凝土空心砌块(单排)各层

22、材料名称厚度导热系数修正系数蓄热系数热阻值热惰性指标石灰,砂,砂浆200.8101.0010.0700.0250.249保温砂浆1200.0801.004.4400.2501.110普通混凝土空心砌块墙(单排孔)1900.8601.007.5020.2211.657石灰,砂,砂浆200.8101.0010.0700.0250.249合计250-0.5213.265外墙主体部位传热阻R0=Ri+E R+Re = 0.11+0.521+0.05=0.681外墙主体部位传热系数K = 1/R0 =1.468宿舍楼普通混凝土空心砌块(单排)各层材料名称厚度导热系数修正系数蓄热系数热阻值热惰性指标普通混

23、凝土空心砌块墙(单排孔)1900.8601.007.5020.2211.657石灰,砂,砂浆200.8101.0010.0700.0250.249合计210-0.2461.906外墙主体部位传热阻R0=Ri+E R+Re=0.11+0.246+0.04 =0.396外墙主体部位传热系数K = 1/R0 =2.525结论满足要求综合楼3、屋顶办公楼平屋面(挤塑聚苯板)各层材料名称厚度导热系数修正系数蓄热系数热阻值热惰性指标细石混凝土401.7401.0017.2000.0230.395挤塑聚苯板300.0301.200.3010.8330.301卷材防水层01.0001.000.0090.000

24、0.000钢筋混凝土1101.7401.0017.2000.0631.087石灰,水泥,砂,砂浆250.8701.0010.7500.0290.309合计205-0.9482.092屋顶主体部位传热阻R0=Ri+E R+Re = 0.11+0.948+0.05 = 1.108屋顶主体部位传热系数K = 1/R0 =0.903标准规定屋顶热惰性指标w 3.0时,屋顶传热系数应w 1.20平屋面(挤塑聚苯板)各层材料名称厚度导热系数修正系数蓄热系数热阻值热惰性指标细石混凝土401.7401.0017.2000.0230.395挤塑聚苯板300.0301.200.3010.8330.301卷材防水层

25、01.0001.000.0090.0000.000钢筋混凝土1101.7401.0017.2000.0631.087石灰,水泥,砂,砂浆250.8701.0010.7500.0290.309合计205-0.9482.092屋顶主体部位传热阻R0=Ri+E R+Re = 0.11+0.948+0.05 = 1.108屋顶主体部位传热系数K = 1/R0 =0.903标准规定屋顶热惰性指标w 3.0时,屋顶传热系数应w 1.20结论满足要求结论满足要求4、各朝向窗(包括玻璃幕墙)墙面积比详见以下附表,表中数值均满足节能设 计要求。办公楼宿舍楼平屋面(挤塑聚苯板)各层材料名称厚度导热系数修正系数畜热

26、系数热阻值热惰性指标细石混凝土401.7401.0017.2000.0230.395挤塑聚苯板300.0301.200.3010.8330.301卷材防水层01.0001.000.0090.0000.000钢筋混凝土1101.7401.0017.2000.0631.087石灰,水泥,砂,砂浆250.8701.0010.7500.0290.309合计205-0.9482.092屋顶主体部位传热阻R0=Ri+E R+Re = 0.11+0.948+0.04 = 1.098屋顶主体部位传热系数K = 1/R0 =0.911标准规定屋顶热惰性指标2.00且V 2.50时,屋顶传热系数应W 1.20东向

27、外墙面积(m2)外窗面积(m2)朝向窗墙比朝向平均综合遮阳系数传热系数可见光透射比884.52397.990.450.502.000.80朝向窗墙比标准规定东向窗墙面积比应w 0.70结论满足要求综合遮阳系数标准规定东向窗墙面积比0.40且w 0.50时,东向外窗遮阳系数应w 0.60结论满足要求传热系数标准规定东向窗墙面积比0.40且w 0.50时,东向外窗传热系数应w 3.50结论满足要求可见光透射比标准规定东向窗墙面积比0.40时,东向外窗可见光透射比无限 制结论满足要求西向:外墙面积(m2)外窗面积(m2)朝向窗墙比朝向平均综合遮阳系数传热系数可见光透射比884.52390.450.

28、440.502.000.80朝向窗墙比标准规定西向窗墙面积比应W 0.70结论满足要求综合遮阳系数标准规定西向窗墙面积比0.40且w 0.50时,西向外窗遮阳系数应w 0.50结论满足要求传热系数标准规定西向窗墙面积比0.40且w 0.50时,西向外窗传热系数应w 3.50结论满足要求可见光透射比标准规定西向窗墙面积比0.40时,西向外窗可见光透射比无限 制结论满足要求北向:南向:外墙面积(m2)外窗面积(m2)朝向窗墙比朝向平均综合遮阳系数传热系数可见光透射比348.5752.950.150.502.000.80朝向窗墙比标准规定南向窗墙面积比应w 0.80结论满足要求综合遮阳系数标准规定南

29、向窗墙面积比w 0.30时,南向外窗遮阳系数无限制结论满足要求传热系数标准规定南向窗墙面积比w 0.30时,南向外窗传热系数应w 4.00结论满足要求可见光透射比标准规定南向窗墙面积比v 0.40时,南向外窗可见光透射比应0.40结论满足要求外墙面积(m2)外窗面积(m2)朝向窗墙比朝向平均综合遮阳系数传热系数可见光透射比348.5758.230.170.502.000.80朝向窗墙比标准规定北向窗墙面积比应w 0.80结论满足要求综合遮阳系数标准规定北向窗墙面积比w 0.30时,北向外窗遮阳系数无限制结论满足要求传热系数标准规定北向窗墙面积比w 0.30时,北向外窗传热系数应w4.00结论满

30、足要求可见光透射比标准规定北向窗墙面积比V 0.40时,北向外窗可见光透射比应0.40结论满足要求综合楼东向:外墙面积(m2)外窗面积(m2)朝向窗墙比朝向平均综合遮阳系数传热系数可见光透射比1326.78706.840.530.393.200.80朝向窗墙比标准规定东向窗墙面积比应w 0.70结论满足要求综合遮阳系数标准规定东向窗墙面积比0.50且w 0.70时,东向外窗遮阳系数应w 0.55结论满足要求传热系数标准规定东向窗墙面积比0.50且w 0.70时,东向外窗传热系数应w 3.00结论满足要求可见光透射比标准规定东向窗墙面积比0.40时,东向外窗可见光透射比无限 制结论满足要求西向:

31、外墙面积(m2)外窗面积(m)朝向窗墙比朝向平均综合遮阳系数传热系数可见光透射比1368.90738.420.540.393.200.80朝向窗墙比标准规定西向窗墙面积比应W 0.70结论满足要求综合遮阳系数标准规定西向窗墙面积比0.50且w 0.70时,西向外窗遮阳系数应w 0.45结论满足要求传热系数标准规定西向窗墙面积比0.50且w 0.70时,西向外窗传热系数应w 3.00结论满足要求可见光透射比标准规定西向窗墙面积比0.40时,西向外窗可见光透射比无限制结论满足要求外墙面积外窗面积朝向窗墙朝向平均综合遮阳传热系可见光透射(m2)(m2)比系数数比392.4043.960.110.39

32、3.200.80北向:南向:外墙面积(m2)外窗面积(m2)朝向窗墙比朝向平均综合遮阳系数传热系数可见光透射比339.1240.520.120.393.200.80朝向窗墙比标准规定南向窗墙面积比应w 0.80结论满足要求综合遮阳系数标准规定南向窗墙面积比w 0.30时,南向外窗遮阳系数无限制结论满足要求传热系数标准规定南向窗墙面积比w 0.30时,南向外窗传热系数应w 4.00结论满足要求可见光透射比标准规定南向窗墙面积比v 0.40时,南向外窗可见光透射比应0.40结论满足要求朝向窗墙比标准规定北向窗墙面积比应w 0.80结论满足要求综合遮阳系数标准规定北向窗墙面积比w 0.30时,北向外

33、窗遮阳系数无限制结论满足要求传热系数标准规定北向窗墙面积比w 0.30时,北向外窗传热系数应w 4.00结论满足要求可见光透射比标准规定北向窗墙面积比V 0.40时,北向外窗可见光透射比应0.40结论满足要求宿舍楼朝向外墙面积(m2)外窗面积(m2)朝向窗墙面积比标准规定结论东向737.10166.230.23东向窗墙面积比应w0.35满足要求南向331.5646.640.14南向窗墙面积比应w0.55满足要求西向737.10170.100.23西向窗墙面积比应w0.35满足要求北向331.5651.230.15北向窗墙面积比应w0.50满足要求第三章结构设计说明及计算成果表一、工程概况*三瓦

34、村废旧物资回收处理中心是由*市供销合作社联合社投资建设,位于* 市东郊黄龙山东侧,祭虫山山脚,距*市区约10km项目北侧为两面寺至干海子的 沥青路;西侧距黄龙山脚约1公里为*国家粮食储备有限公司;东侧为浑圆小山(山 顶为祭虫山公园)。本工程为一个大型综合厂区,主要建筑有10栋单体及附属设施建筑;办公楼:多层钢筋混凝土框架,地上5层,建筑高度19.2米,建筑占地面积669.85 川,总建筑面积3630.16讥倒班宿舍:多层钢筋混凝土框架,地上5层,建筑高度19.2米,建筑占地面积 527.32川,总建筑面积2861.48川。综合楼:多层钢筋混凝土框架,地上5层,建筑高度19.2米,建筑占地面积9

35、56.04 川,总建筑面积5177.66讥1#、2#厂房:多层钢筋混凝土框架,地上5层,1#厂房建筑高度19.5米,2#厂房 建筑高度19.2米,建筑占地面积1270.,12川,总建筑面积6890.80川。3#、4#、5#厂房:单层门式刚架结构,地上1层,建筑高度12.65米,建筑占地 面积8986.36川,总建筑面积8986.36川。6#厂房:单层门式刚架结构,地上1层,建筑高度12.65米,建筑占地面积7035.16 川,总建筑面积7035.16讥仓库:钢框架结构,地上2层,建筑高度12.9米,建筑占地面积5474.20 m,总建筑面积10948.40 m2o建筑使用年限:50年;建筑耐火

36、等级:二级,储存物品的火灾危险性类别:丁类建筑结构形式:框架结构、门式刚架结构、钢框架结构;建筑总占地面积:44289.37 m2总建筑面积:70521.02 m二、设计依据1、相关政府职能部门就本工程的有关批文。2、建筑及其它专业提供的本工程条件图及相应要求。3、本工程岩土工程勘察报告。4、主要设计规范、规程:建筑抗震设防分类标准 GB50223-2008建筑结构可靠度设计统一标准 GB50068- 2001建筑结构荷载规范GB50009-2012混凝土结构设计规范 GB50010-2010建筑抗震设计规范GB50011-2010建筑地基基础设计规范 GB50007-2011建筑桩基技术规范

37、JGJ94-2008门式刚架轻型房屋钢结构技术规程(CECS102:2002)钢结构设计规范(GB50017-2003)建筑地基处理技术规范 JGJ79-2002建筑结构制图标准GB/T 50105-2001建筑工程设计文件编制深度规定(2008年版)建质2008216号注:其他未列项目见国家现行标准、规范及规程。5、设计使用年限:设计合理使用年限为 50年6、中国建筑科学研究院编制的PKPM-SATW/JCCA等计算程序(2010版)三、建筑分类等级1、建筑结构安全等级50068-20012、地基基础设计等级3、建筑抗震设防类别二级建筑结构可靠度设计统一标准 GB丙级建筑地基基础设计规范GB

38、 50007-2011丙类建筑工程抗震设防分类标准GB 50223-20084、抗震等级混凝土框架一一二级钢结构三级建筑抗震设计规范GB 50011-20105、建筑防火分类等级二类建筑设计防火规范GB 50016-20066、耐火等级二级建筑设计防火规范GB 50016-2006四、主要荷载取值1、设计中采用的主要活荷载标准值:办公室:2.0KN/m2宿舍:2.0KN/m2厂房:5.0KN/m2仓库:5.0KN/m2卫生间:2.5KN/m2电梯机房:7.0KN/m2楼梯:3.5KN/m2消防疏散楼梯及走廊:3.5 KN/m2普通上人屋面:2.0KN/m2不上人屋面:0.5KN/m2雪荷载:0

39、3KN/m22、风荷载根据当地基本风压考虑(0.3 KN/ m2)。3、地震相关参数及抗震计算本工程*市抗震设防烈度8度,设计基本地震加速度值为0.2g,第三组。本工程各抗震单元结构抗震计算,采用振型分解反应谱法,考虑双向地震作用, 进行多遇地震作用下的内力和变形分析。控制楼层的侧向刚度不小于相邻上一层的 70%,或不小于其上相邻三个楼层侧向刚度平均值的 80% ;控制楼层的最大弹性水 平位移(或层间位移),不大于该楼层两端弹性水平位移(或层间位移)平均值的 1.2倍;控制弹性层间位移角小于1/550 (框架结构)。对于一些非结构构件,包括建筑非结构构件和建筑附属机电设备,自身及其与 结构主体的连接,也进行抗震设计。SETW软件计算参数如下:参数名称参数取值梁端弯矩调幅系数0.85连梁刚度折减系数0.55中梁刚度增大系数2.0梁设计弯矩增大系数1.0梁扭矩折减系数0.4结构重要性系数1.0结构设防烈度8度(地震加速度值为0.20g )场地类型II类抗震分组第三组5%禺然偏心不考虑双向地震力作用考虑特征周期0.45 (II 类)地震影响系数最大值多遇0.16 ;罕遇0.9耦联计算取值考虑周期折减系数
