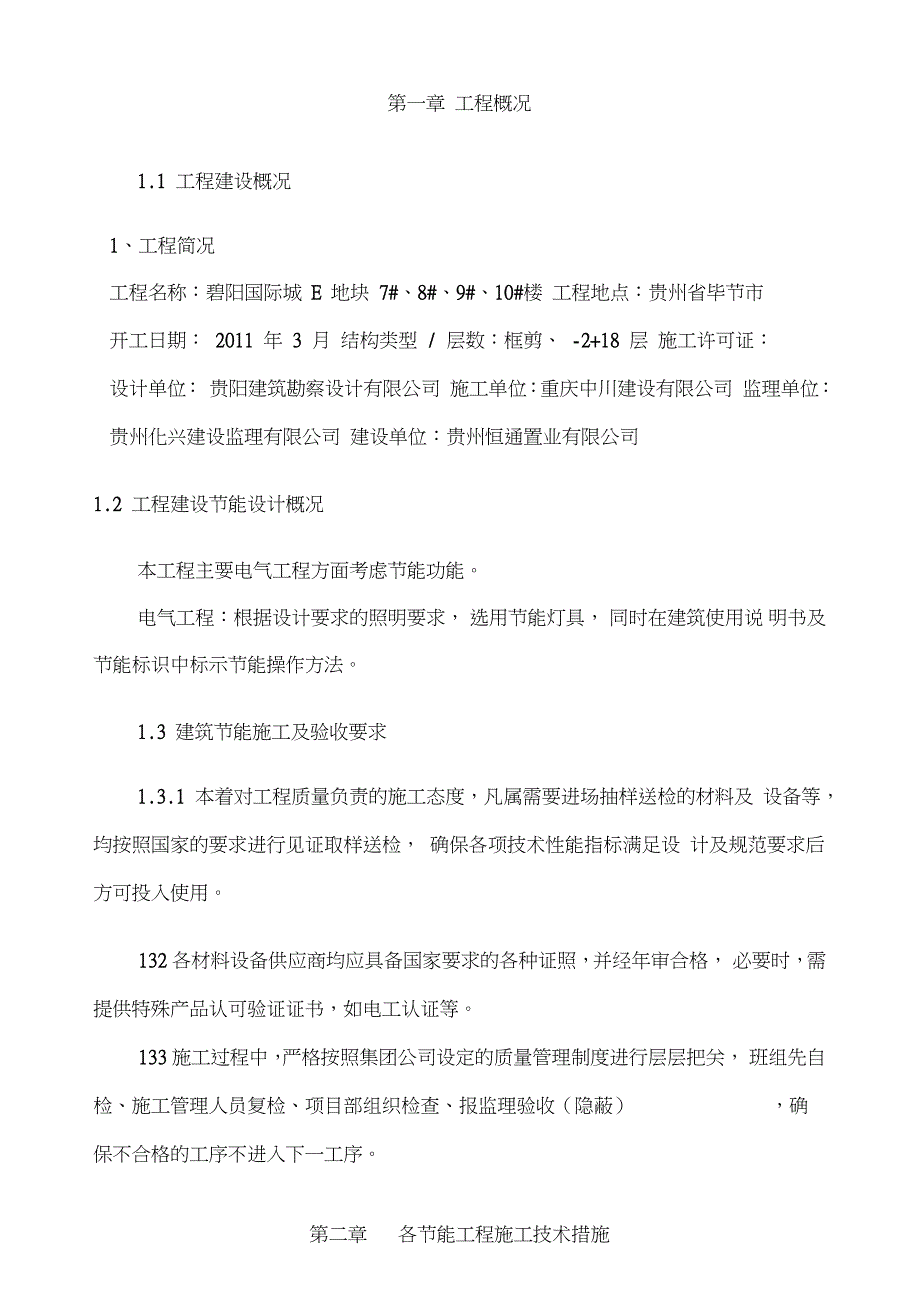

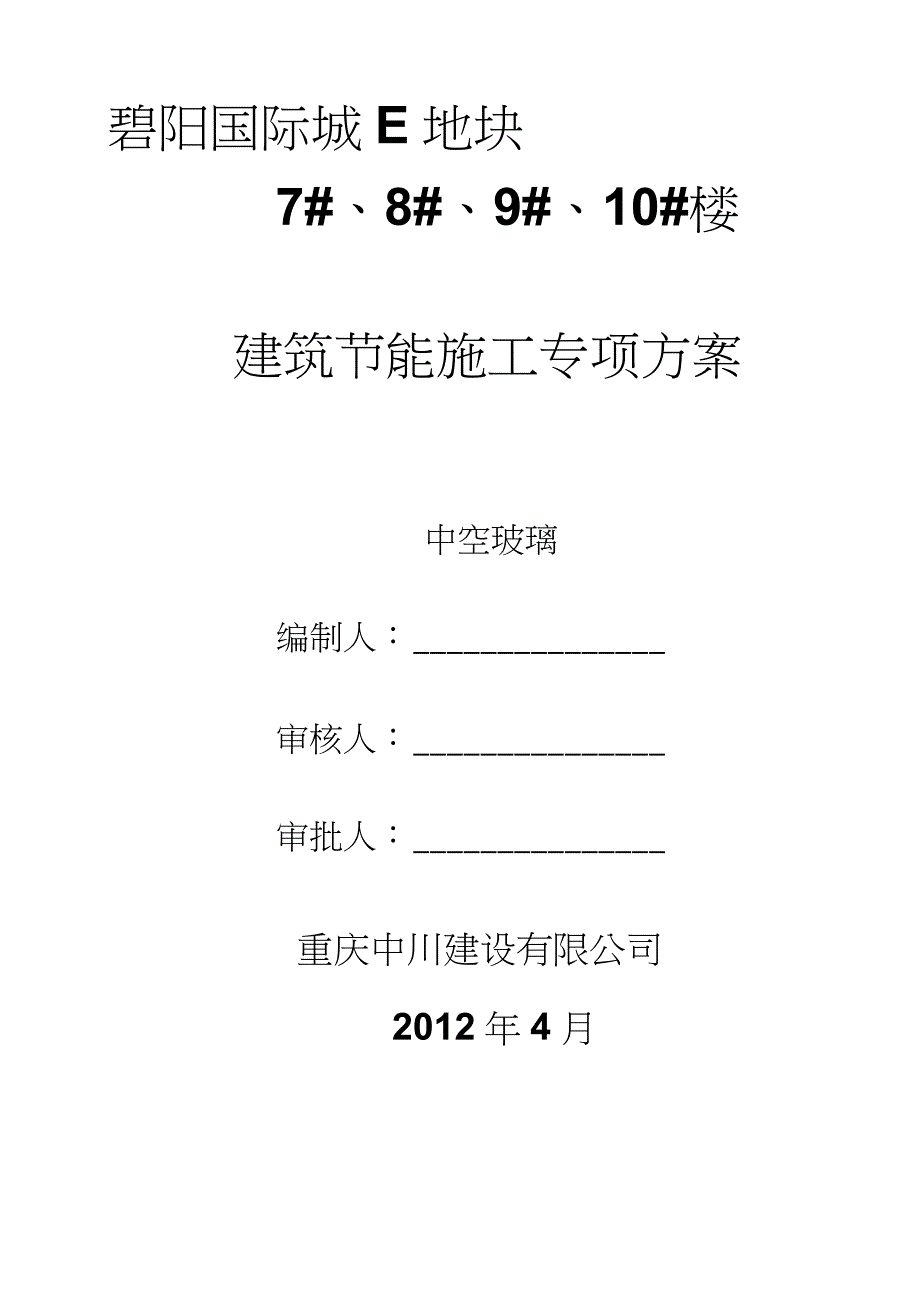

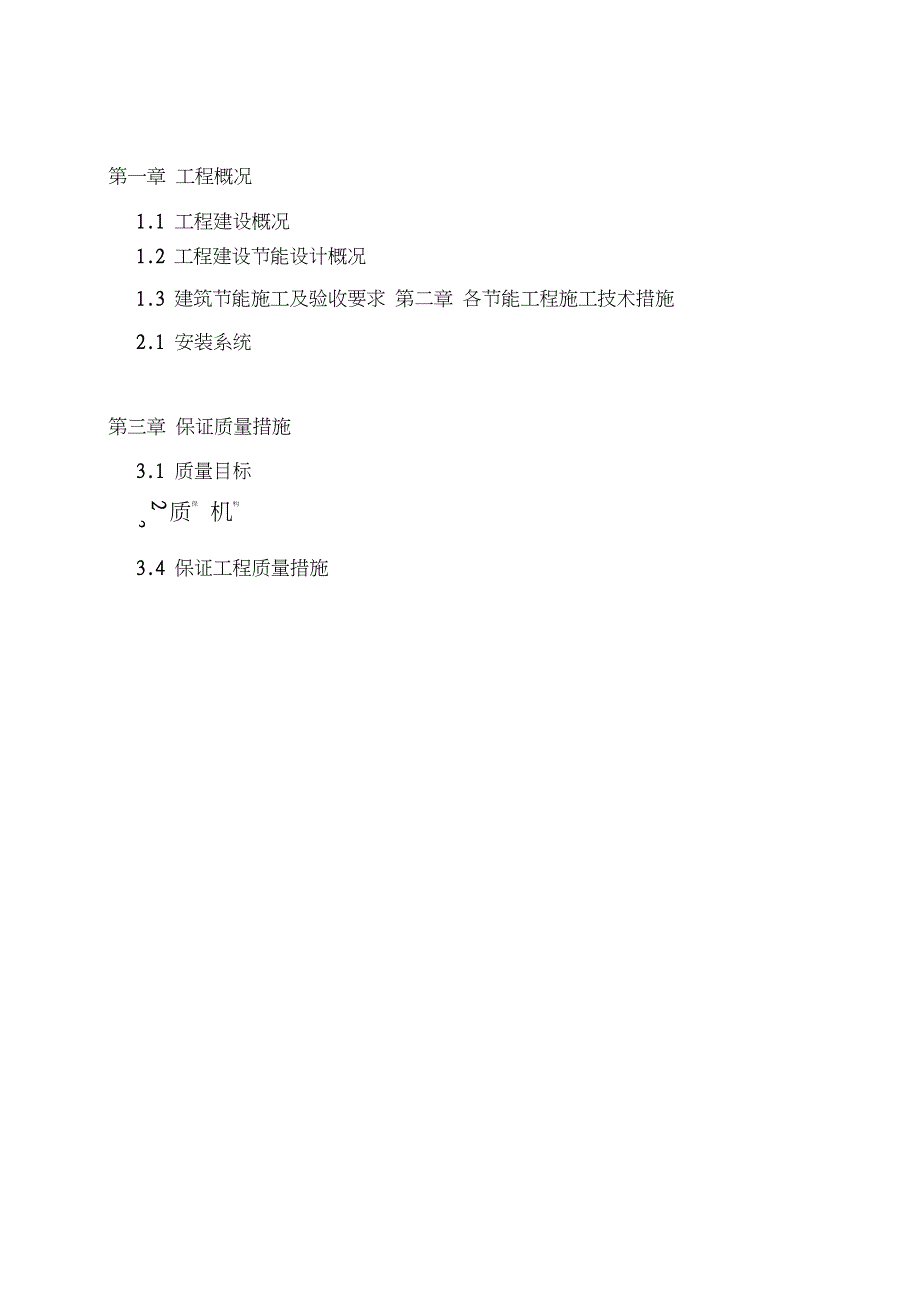

1、碧阳国际城E地块7#、8#、9#、10#楼建筑节能施工专项方案中空玻璃编制人：审核人：审批人：重庆中川建设有限公司2012年4月第一章 工程概况1.1 工程建设概况1.2 工程建设节能设计概况1.3 建筑节能施工及验收要求 第二章 各节能工程施工技术措施2.1 安装系统第三章 保证质量措施3.1 质量目标构 机 保 质 233.4 保证工程质量措施第一章 工程概况1.1 工程建设概况1、工程简况工程名称：碧阳国际城 E 地块 7#、8#、9#、10#楼 工程地点：贵州省毕节市开工日期： 2011 年 3 月 结构类型 / 层数：框剪、 -2+18 层 施工许可证：设计单位： 贵阳建筑勘察设计有
2、限公司 施工单位：重庆中川建设有限公司 监理单位：贵州化兴建设监理有限公司 建设单位：贵州恒通置业有限公司1.2 工程建设节能设计概况本工程主要电气工程方面考虑节能功能。电气工程：根据设计要求的照明要求， 选用节能灯具， 同时在建筑使用说 明书及节能标识中标示节能操作方法。1.3 建筑节能施工及验收要求1.3.1 本着对工程质量负责的施工态度，凡属需要进场抽样送检的材料及 设备等，均按照国家的要求进行见证取样送检， 确保各项技术性能指标满足设 计及规范要求后方可投入使用。132各材料设备供应商均应具备国家要求的各种证照，并经年审合格， 必要时，需提供特殊产品认可验证证书，如电工认证等。133施
3、工过程中，严格按照集团公司设定的质量管理制度进行层层把关， 班组先自检、施工管理人员复检、项目部组织检查、报监理验收（隐蔽），确保不合格的工序不进入下一工序。第二章各节能工程施工技术措施2.1安装系统2.1.1由于设计文件上标示的安装系统材料只是功率等方面的数据，我司将在和业主、监理单位定板时，提出使用节能材料（设备）的建议。2.1.2施工方法1、工艺流程2、技术措施配管施工A、电照、电力支线采用镀锌金属电线管敷设，所用钢管不得有穿孔、裂缝及锈蚀现象，材质符合GB/T3091 93标准，热镀锌层厚度60 a m。B、钢管敷设按照GB50258 96中的配管要求进行施工。支/吊架间距应 符合规范
4、要求。并根据实际尺寸制作，支吊架采用膨胀栓或焊接固定，尽量避开其它专业的管路，与其它管路的距离应符合规范要求； 管线分线盒口朝侧面，直接吊挂灯具时为朝下，并加盖，做好接地 跨接。C、管子煨弯后不允许有凹陷和裂缝，煨弯后的椭圆度不得大于管外径的10%，管口应处理光滑无毛刺。D、明配管连接套丝长度不小于管接头长度的一半。管套接好后，在管 接头两端用地线夹跨接连接地线。E、明配管进入配电箱、接线盒、开关盒，用锁紧螺母固定后，丝扣露出24扣。F、管子的弯曲角度一般不应大于 90,弯曲的半径不应小于管子直径的6倍。G、在下列情况下，须装设接线盒，否则应选用大一级的管径。a. 在无弯头时，管子全长在 45
5、m处；b. 当有一个弯头时，管子全长在 30m处；c. 当有二个弯头时，管子全长在 20m处；d. 当有三个弯头时，管子全长在12m处。H、钢管经过建筑物变形缝时应加补偿装置。钢管接地采用专用接地卡码连接，整个管路应可靠接地。插接式母线槽安装A、施工工艺流程图B、母线槽安装前按设计及规范要求进行开箱检查验收，与监理及业主 代表共同进行，并作好检查验收记录。C、母线槽外观应无损伤变形，附件齐全，绝缘良好。D、支架安装，直线段母线支架的距离不应大于 2m,支架上钻孔必须使 用机械钻孔，严禁用电/气焊割孔。母线拐弯处及与箱/盘连接处必须 加支架。E、母线槽应直接用螺栓固定在支架上，螺栓上宜加平垫和弹
6、簧垫紧固。 每段的连接应按规定进行。F、线插接箱安装位置及型号应符合设计要求，为保证插接母线箱和母 线接触紧密，在插接处可涂抹导电膏，减少接触电阻。G、插接母线槽的安装允许偏差见下表：项 目允许偏差(mm)检查方法2m段垂直，水平4拉、吊线尺量检杳全长垂直5成排间距5H、母线槽外壳两端应作接地连接，连接板或连接线应牢固可靠，整个 母线外壳应保证可靠接地，且用兆欧表摇测的绝缘电阻不小于0.5MQ。配电箱(盘)安装A、安装前首先进行开箱检查，核对箱/盘型号、规格是否符合设计要求，并作好开箱检查记录。开箱检查应与监理及业主代表共同进行。B、安装在展厅走廊、楼梯间、办公室及公共场所内的嵌墙式配电箱，在
7、安装环境不具备条件时，宜先安装箱壳，在土建预留位置找好标 高，将箱体用水泥沙浆固定好。待条件成熟后再安装箱内元件和盘 面。盘面要求紧贴墙面，平正、不歪斜，底边距地高度为1.6m。C、落地式安装的配电箱、控制柜，应有不小于 10 cm高的钢筋混凝土或 金属底座。以防地面水蚀，槽钢基础应做成框状，用电焊焊接在预 埋件上或用膨胀螺栓固定在地面上，并可靠接地。柜体应垂直，垂直误差不超过2 mm。D、装在配电间、设备机房、控制室内的配电箱米用明装挂式安装，底 边距地高度为1.6m，箱体垂直，垂直误差不超过 2 mm。E、配电箱（盘）内的接线完成后，应保证其内部接线无接头，排列整 洁、美观，线号清晰、多股
8、软线压接应搪锡，感观良好，配电箱门 及外壳串接，最小截面应符合规范要求。电线敷设A、电线敷设前均应进行外观检查及绝缘测试，合格后方可进行敷设。B、电线敷设要求排列整齐，尽量避免交叉，敷设时应按图纸回路编号， 敷设完毕后应在每根电线的始注明回路编号，用途等内容。C、电线在敷设过程中要注意防止擦挂损伤，顺穿管处等易造成电线损 伤的部位均应安排有人员。电线在转弯处及两端应留有相应裕量。 电线在穿完管后管口应作保护处理。D、电线敷设宜先长后短，避免浪费和减少接头。E、导线在穿管前应将管内杂物及水清理干净后才能进行。F、 不同系统、不同电压等级的导线禁止穿在同一根保护管内。导线在 管内不得有接头和扭伤，
9、接头应放在接线盒内。G、线槽内放线应按回路编号，用塑料扎带扎成束，便于以后的检查、 维护和更换。H 10 m 2以上的电线可采用干包后加电线终端头套的做法或直接干包 法。电线头做好后，其绝缘电阻应符合要求。电线终端头需固定牢设备连接及接线A、接线前一定要认真核实回路，对校对好的芯线两端同时做好标记，标记应清晰且易于辨认。B 接线要正确，应符合系统图及二次回路原理图。C检查设备及电动机是否已正确安装完毕，达到接线条件要求，电动机接线后接线盒盖子要上好。D压接要牢固、紧密，排线整齐、美观、绝缘良好，芯线无损伤且受力正确。灯具安装A、对灯具安装的质量要求是安全、牢固可靠，排列整齐美观，当灯具的重量大
10、于3kg时，应采用预埋件来安装。B灯具在搬运时，必须采取防震、防破碎、防变形和漆面金属层受损的措施，灯具应预组装好后再到现场安装。C吊顶装饰后分部位纵、横放线，确定每盏灯具的准确位置，保证灯具安装后纵、横排列整齐美观，中心线偏差不大于5 mm。D螺口灯头接线时应注意：相线在中心触点上，零线接在螺纹的端子上。E、安装嵌入式灯具时应注意：需先在龙骨上把固定灯具的支架装好。成排光带的灯具与龙骨的分块相协调。引入灯具的导线必须用金属 软管保护，金属软管的长度不能超过 0.8不要靠在灯具外壳上导线在灯盒内留有裕量，灯具边框应紧贴在顶棚面，最后调整灯具的边框与顶棚面的装饰直线平行。其纵向中心轴应在同一直线
11、上。开关、插座等器具安装A、开关、插座的安装应在土建的墙、地面、门窗等工作结束后进行。施工时注意不要损坏和污染墙面。B安装前虚对盒内进行清理，将杂物清除干净，并再次核实校线后的标记是否正确，电线的绝缘部分不能切剥过多，要尽量减少盒内导 线裸露的部分。压接螺丝一定要拧紧。C面板固定应端正，紧贴墙面，并再次核实际高，保证同一房间内的标高误差不大于5 mm。并排安装的开关、插座标高误差不大于0.5mmoD地插座安装好后应保证与最终地面平齐，并符合防水防尘的要求。一般注意事项A、根据设计图及相关专业图纸、图纸会审纪要、报警产品说明书按施工工序绘制实际施工图。B编制材料进场计划、加工件加工计划。C向施工
12、班组进行图纸技术交底。D设备、器件、线槽、管线定位放线一定要按照设计图和工艺的要求进行，施工中的各种支/吊架应按图纸及有关资料的规定要求，事先 预制，并做好防腐处理，安装时一定要牢固可靠，不得有松动。E、各种金属构件的安装孔采用电、手动开孔或钻孔，不得采用气割或电弧焊穿孔；电气的接线螺栓必须采用镀锌件，并配垫圈等防止松 动。材料设备要求A电线管必须符合 GB/T3091-93规范的要求，钢管内外表面的镀锌层不得有脱落、锈蚀等现象且其热镀锌厚度 60 a m。B明敷或暗敷于厚度30 mm不燃烧体内的电线管表面必须涂防火涂料，确保在火灾状态下正常工作60分钟。C金属线槽外观光滑，无气泡和裂纹等现象
13、第二章 保证质量措施 3.1质量目标为保证和提高工程质量，严格执行ISO9002质量标准和公司质量体系文 件，切实加强对施工质量的管理工作， 健全质量目标管理和严格工序验收，着 重抓好承台底板和外墙等抗渗砼和厨房、卫生间的防渗、屋面隔热、楼地面隔热、门窗采光防渗漏等的质量，为实现本工程 一次验收通过打下良好基础。 3.2质保机构为确保工程质量目标的实施，本工程将建立地盘工程师、专职质检员和班组兼职质检员组成质量检查管理体系。 严格执行“三级”质检制度，通过自检、 复检、抽检层层把关，将施工中出现的质量问题及时消灭在作业过程。作到班组自检履盖面100%专职质检员复检面必须达到100%加大工序检
14、查，使本 工程质量达到国家规定的合格工程标准。质量保证体系架构图: 3.3质控程序为了保证各工种、专业的施工质量，建立质量管理控制程序图: 3.4保证工程质量措施1.管理制度(1) 施工组织设计审批制度施工组织设计必须要有项目经理签字， 并上报公司技术部，由公司技术负 责人审批后再提交给监理公司审定； 并按审批意见进行修改完善同意后， 方可 进行实施。(2) 技术复核、隐蔽工程验收制度技术复核由项目工程师牵头、质检员负责，复核内容包括建筑(定位)轴 线、材料(各项指标满足节能设计要求)、隐蔽工程报验等。技术复核结果将 填写材料报审表及各分项工程的检验批验收记录，作为施工技术资料归档。隐蔽工程验
15、收要会同工程监理人员进行， 凡分项工程的施工结果被后道施 工所覆盖如钢筋工程、 砼工程、 防水工程等均进行隐蔽验收。 验收的结果必须 填写隐蔽工程验收记录 ，作为工程档案资料保存。(3) 技术、质量交底制度 技术、质量的交底须采用书面确认形式，具体可分如下几个方面： 当项目部接到设计图纸后， 项目经理必须组织项目部全体人员对图纸进 行认真学习，并督促建设单位组织设计交底会。 施工组织设计编制完毕并送审确认后， 由项目经理牵头， 项目工程师组 织项目全体人员认真学习施工方案，并进行技术、质量、安全书面交底，列出 监控部位及监控要点。 本着谁负责施工谁负责质量、 安全工作的原则， 各分管工种负责人
16、 (生 产经理、 施工员) 在安排施工任务的同时， 必须对施工班组进行书面技术质量 安全交底，必须做到交底不明确不上岗，不签证不上岗。(5) 分部分项工程质量自检制度 分项工程施工过程中 , 各分管工种施工员必须督促班组做好自检工作 , 确保当天问题当天整改完毕 分项工程施工完毕后，由质检员组织班组进行分项工程质量评定工作， 并填写分项工程质量评定表交项目经理确认。 项目经理每月组织一次施工班组之间的质量互检，并进行质量讲评。 公司工程技术质量管理部门对项目进行不定期抽样检查，发现问题以书面形式发出限期整改指令单， 项目经理负责在指定限期内将整改情况以书面形 式反馈到公司技术质量科。（6） 资
17、料管理制度加强工程资料收集管理工作, 做好日常施工日志记录, 并设专职资料员进 行隐蔽工程验收资料和设计更改等资料收集整理, 确保资料齐全和准确, 并按 要求编制竣工资料。2原材料质量控制措施加强材料的质量控制, 凡工程需用的成品、 半成品、构配件及设备等严格 按质量标准采购, 合理组织材料供应和材料使用并做好储运、 保管工作, 供应 部门必须提供所有所供产品的合格证, 按规程要求必须的抽样复试工作, 质量 管理人员对提供产品进行抽查监督, 凡不符合质量标准、 无合格证明的产品一 律不准使用,并采取必要的封存措施,及时退货。3抓好分项工程施工技术措施,确保工程质量 4认真贯彻落实各项质量管理制
18、度（1）实行质量跟踪制度。现场各专业质量检查员发现问题分析原因,制 定对策,进行改进。尊重、服从建设、监理单位和质量监督部门对本工程的监 督检查。（2）坚持样板制度和操作人员挂牌制度。每个分项工程施工前,均应先 做出样板,经自检并报公司质量监督部门检查验收认可后,方准大面积施工。（3）实行质量岗位责任制。现场、项目经理对工程质量全面负责,班组 保证分部分项工程质量。 个人保证操作面和工序质量。 严格执行工序间质量自 检、互检、交检制度。分部工程在“三检”和专业检查基础上,报请质量监督 站检验同意后,方进行后续分部工程的施工。4）实行质量否决权,坚持贯彻公司质量奖惩规定,对工程质量实行重奖重罚（ 5）紧抓对质量影响面大，易发生质量通病的主要环节。针对主要环节 按分部分项工程逐间、逐件全面检查，认真做好记录，及时整改，坚决消灭质 量通病，确保工程质量。5、做好工程成品保护措施，确保工程质量 加工定货，如灯具、配电柜等材料，要求厂家必须有可靠保护措施。
