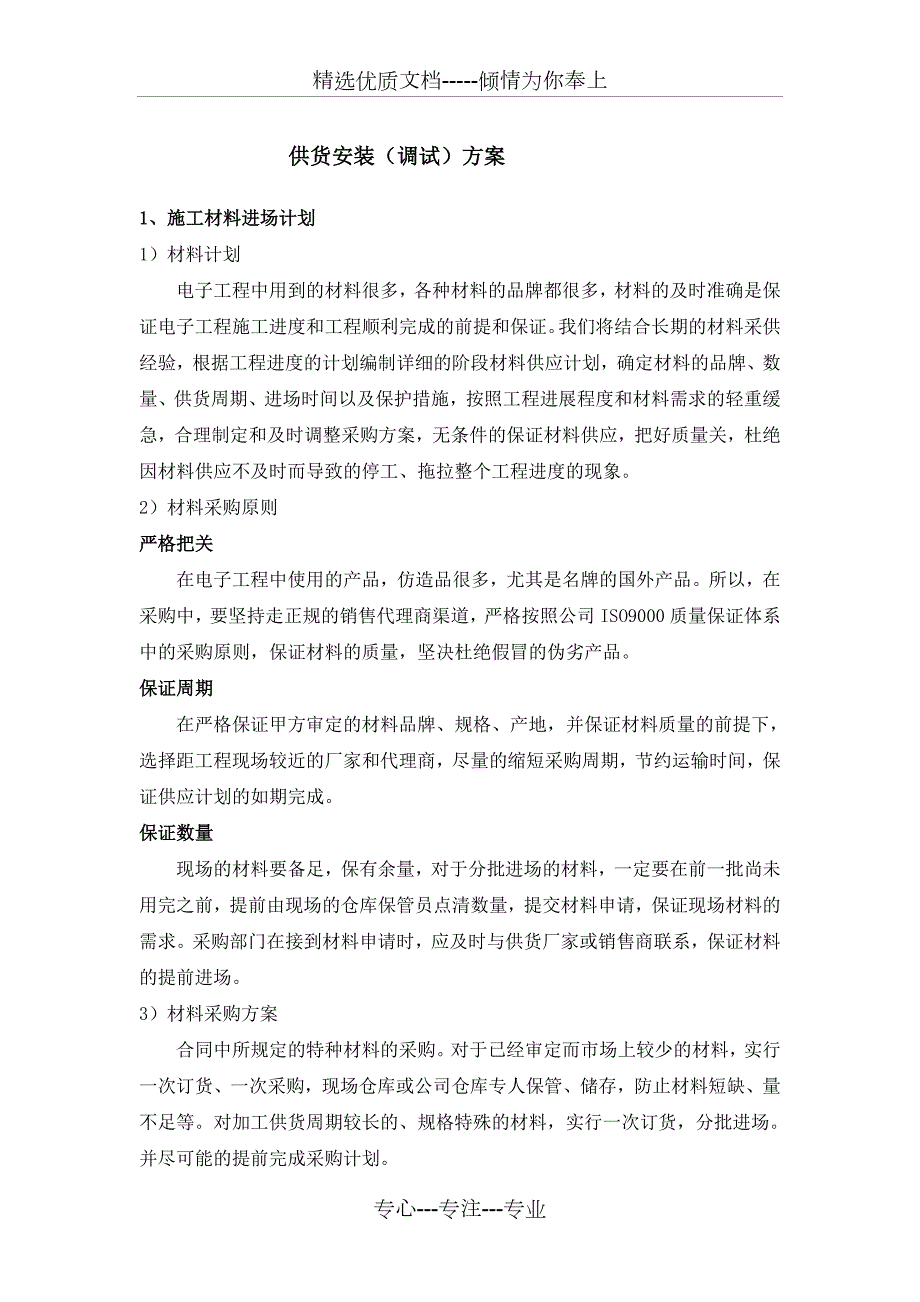

1、精选优质文档-倾情为你奉上供货安装(调试)方案1、施工材料进场计划1)材料计划电子工程中用到的材料很多,各种材料的品牌都很多,材料的及时准确是保证电子工程施工进度和工程顺利完成的前提和保证。我们将结合长期的材料采供经验,根据工程进度的计划编制详细的阶段材料供应计划,确定材料的品牌、数量、供货周期、进场时间以及保护措施,按照工程进展程度和材料需求的轻重缓急,合理制定和及时调整采购方案,无条件的保证材料供应,把好质量关,杜绝因材料供应不及时而导致的停工、拖拉整个工程进度的现象。2)材料采购原则严格把关在电子工程中使用的产品,仿造品很多,尤其是名牌的国外产品。所以,在采购中,要坚持走正规的销售代理商

2、渠道,严格按照公司ISO9000质量保证体系中的采购原则,保证材料的质量,坚决杜绝假冒的伪劣产品。保证周期在严格保证甲方审定的材料品牌、规格、产地,并保证材料质量的前提下,选择距工程现场较近的厂家和代理商,尽量的缩短采购周期,节约运输时间,保证供应计划的如期完成。保证数量现场的材料要备足,保有余量,对于分批进场的材料,一定要在前一批尚未用完之前,提前由现场的仓库保管员点清数量,提交材料申请,保证现场材料的需求。采购部门在接到材料申请时,应及时与供货厂家或销售商联系,保证材料的提前进场。3)材料采购方案合同中所规定的特种材料的采购。对于已经审定而市场上较少的材料,实行一次订货、一次采购,现场仓库

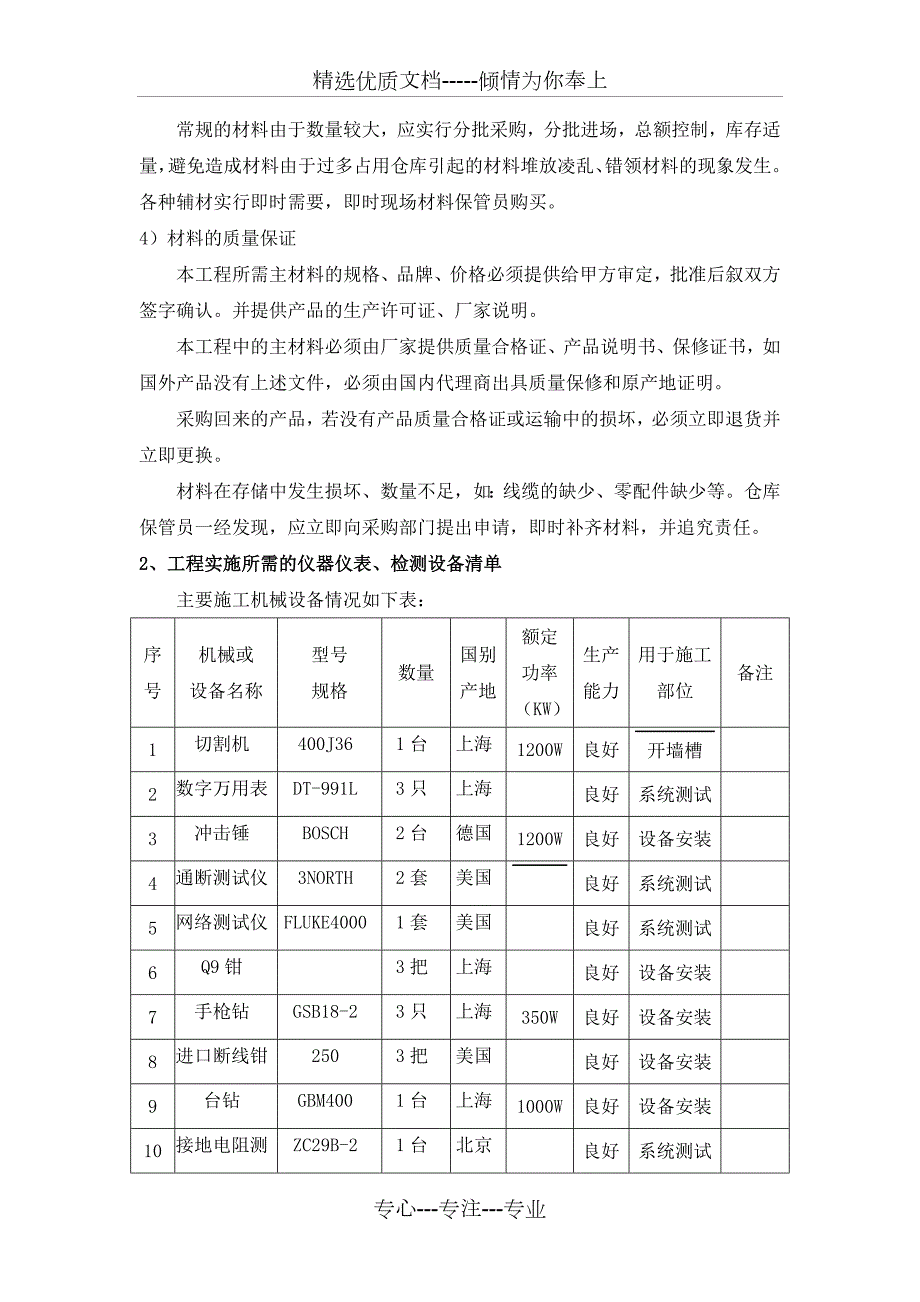

3、或公司仓库专人保管、储存,防止材料短缺、量不足等。对加工供货周期较长的、规格特殊的材料,实行一次订货,分批进场。并尽可能的提前完成采购计划。常规的材料由于数量较大,应实行分批采购,分批进场,总额控制,库存适量,避免造成材料由于过多占用仓库引起的材料堆放凌乱、错领材料的现象发生。各种辅材实行即时需要,即时现场材料保管员购买。4)材料的质量保证本工程所需主材料的规格、品牌、价格必须提供给甲方审定,批准后叙双方签字确认。并提供产品的生产许可证、厂家说明。本工程中的主材料必须由厂家提供质量合格证、产品说明书、保修证书,如国外产品没有上述文件,必须由国内代理商出具质量保修和原产地证明。采购回来的产品,若

4、没有产品质量合格证或运输中的损坏,必须立即退货并立即更换。材料在存储中发生损坏、数量不足,如:线缆的缺少、零配件缺少等。仓库保管员一经发现,应立即向采购部门提出申请,即时补齐材料,并追究责任。2、工程实施所需的仪器仪表、检测设备清单主要施工机械设备情况如下表:序号机械或设备名称型号规格数量国别产地额定功率(KW)生产能力用于施工部位备注1切割机400J361台上海1200W良好开墙槽2数字万用表DT-991L3只上海良好系统测试3冲击锤BOSCH2台德国1200W良好设备安装4通断测试仪3NORTH2套美国良好系统测试5网络测试仪FLUKE40001套美国良好系统测试6Q9钳3把上海良好设备安

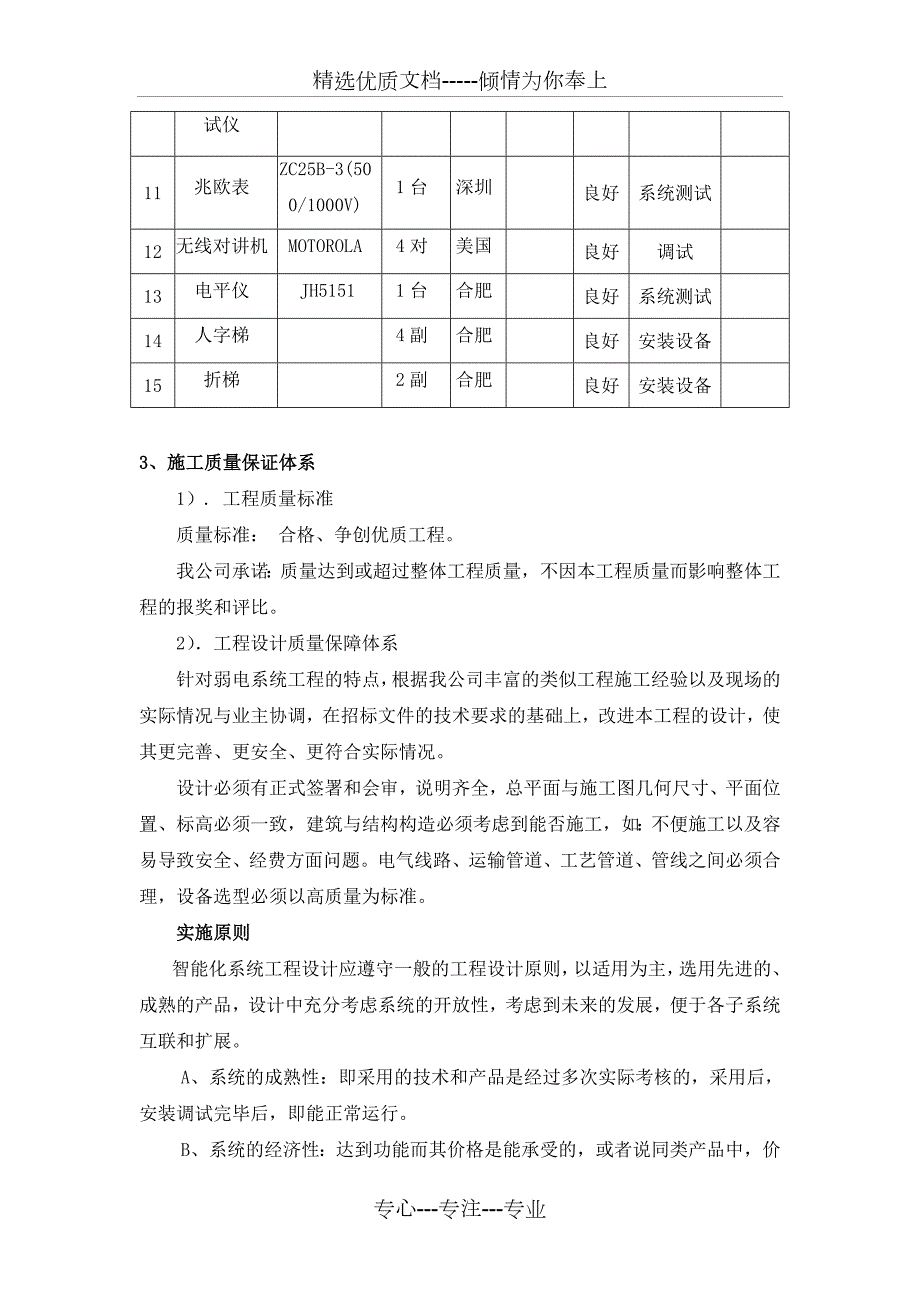

5、装7手枪钻GSB18-23只上海350W良好设备安装8进口断线钳2503把美国良好设备安装9台钻GBM4001台上海1000W良好设备安装10接地电阻测试仪ZC29B-21台北京良好系统测试11兆欧表ZC25B-3(500/1000V)1台深圳良好系统测试12无线对讲机MOTOROLA4对美国良好调试13电平仪JH51511台合肥良好系统测试14人字梯4副合肥良好安装设备15折梯2副合肥良好安装设备3、施工质量保证体系1). 工程质量标准质量标准: 合格、争创优质工程。我公司承诺:质量达到或超过整体工程质量,不因本工程质量而影响整体工程的报奖和评比。2)工程设计质量保障体系针对弱电系统工程的特

6、点,根据我公司丰富的类似工程施工经验以及现场的实际情况与业主协调,在招标文件的技术要求的基础上,改进本工程的设计,使其更完善、更安全、更符合实际情况。设计必须有正式签署和会审,说明齐全,总平面与施工图几何尺寸、平面位置、标高必须一致,建筑与结构构造必须考虑到能否施工,如:不便施工以及容易导致安全、经费方面问题。电气线路、运输管道、工艺管道、管线之间必须合理,设备选型必须以高质量为标准。实施原则智能化系统工程设计应遵守一般的工程设计原则,以适用为主,选用先进的、成熟的产品,设计中充分考虑系统的开放性,考虑到未来的发展,便于各子系统互联和扩展。A、系统的成熟性:即采用的技术和产品是经过多次实际考核

7、的,采用后,安装调试完毕后,即能正常运行。B、系统的经济性:达到功能而其价格是能承受的,或者说同类产品中,价格是最优惠的。C、系统的开放性:即具有兼容性,容易扩展和今后虽然技术发展了,其资源仍具有可利用的价值。D、系统的可操作性:人机界面友善,符合人机工学原理,错误操作情况下具有自动保护能力。E、系统的可用性:可靠性,即出故障的概率很小;可维护性,万一出故障后,维修的时间很短;容错性。F、系统的先进性:在设计的当时是先进的,以保证在相当一段时间内,系统不致被淘汰。在保证成熟性和经济性的前提下,尽可能的先进。G、系统的高效率性:应保证系统的实时响应能力,通信速率。智能化系统的设计应从适用和管理的

8、目标出发,把各楼内各子系统有机地结合在一起,智能化系统设计者和集成商应充分明确工程中各子系统的相关性及信息共享的可能性,力争使工程达到预想的智能化建设效果。4、配管线技术及设备安装1)系统配管线技术A、配线技术配线不仅要求安全可靠,而且要使线路布置合理、整齐、安装牢固。配线技术如下:使用导线,其额定电压应大于线路的工作电压;导线的绝缘应符合线路的安装和敷设的环境条件。导线的截面积应能满足供电和机械强度的要求。配线时应尽量避免导线有接头。除非非用接头不可的,其接头必须采用压线或焊接。导线连接和分支处不应受机械力的作用。配线在建筑物内安装要保持水平或垂直。配线应加套保护,天花板内走线可用金属软管,

9、但需固定稳妥。信号线不能与大功率电力线平行,更不能穿在同一管内。如因环境所限,要平行走线,则要远离50CM以上。B、配管技术线管配线有明配合暗配两种,明配要求管要横平竖直,整齐美观。暗配管要求线路短,畅通,弯头少。线管的选择,按线管内所穿导线的总面积,不超过管子内径截面积的70%的限度。为便于管子穿线盒维修,在管路长度超过下列数值时,中间应加装线盒或拉线盒,其位置应便于穿线。a、管子长度超过40米,无弯曲时;b、长度超过25米,有一弯曲时;c、长度每超过15米,有两个弯时;d、长度每超过10米,有三个弯时;线管的固定、线管在转弯处或直线距离每超过1.5米应加固定夹子。电线线管的弯曲半径应符合所

10、穿入电缆弯曲半径的规定。凡有沙眼、裂纹和较大变形的管子禁止使用于配线工程;线管的链接应加套管连接或扣连接。竖直敷设的管子,按穿入导线截面的大小,在每隔10-20米处,增加一个固定穿线的接线盒,用绝缘线夹将导线固定在盒内,导线越粗,固定点之间的距离越短。在不进入盒(箱)内的垂直管口,穿入导线后,应将管口做密封处理。按接线盒或接线盒的固定应不少于三个螺钉。连线盒与管子的连接应加杯梳。接线盒或接线盒应加盖。线管的分支处应加分线盒。2).综合布线安装安装中在线缆长度、跳线和端接开绞的长度以及连接数的限制必须遵守TIA/EIA568A的规定。光纤和双绞线的安装应避免强力拉伸和过小的扭曲半径,这一点必须严

11、格遵守TIA/EIA568A的规定:所有部件安装应牢固、可靠,并能根据环境防潮、防湿、防鼠害,避免意外损坏。3).摄像机安装根据CCTV系统设备的供应商提供的参数和施工设计图纸的要求,配置供电线路和接地装置。摄像机应安装在监视目标附近,不易受到外界损伤的地方。其安装位置不能影响现场设备和工作人员的正常活动,摄像机的镜头应从光源方向对准监视目标。镜头应避免受强光直射。摄像机的安装将符合工业电视系统工程设计规范和相关规定。5、系统施工调试工艺流程桥架敷设设计交底电管线敷设电缆敷设装修交底单体测试机柜接线设备调试系统调试验收设备安装同步设备安装现场接线机房接线安装1)、系统调试特点l 传输线路的检查

12、传输线路配线是否正确,线路编号是否正确;l 线路接头的制作和线路的链接;l 系统机房设备外的调试和天线信号接收调试,个频道输出电平值应符合设计要求;l 系统线路传输损耗值;l 线路放大器的连接和加电调整;l 系统联调使各用户终端接收到的射频讯号达到规范要求。本系统为安防系统中监控部分及扩声部分,现就监控系统调试过程中的方法和故障处理做如下介绍:A.综合布线系统调试综合布线验收测试是指用电缆、光缆测试仪对综合布线工程进行的现场验收测试。被测的对象有水平链路、垂直链路和骨干链路。在水平链路中,被测的对象多数是电缆,且多数用户选择“永久链路”,少数选择“通道”(Channel,又称信道)。测试的标

13、准选择TIA568C、TIA568C、ISO11810和GB50312-2007等标准。永久链路是从用户面板插座算起到配线架插座截止的这段链路(注意,包括这两个插座在内),绝大多数的用户都要求检测永久链路并作为验收报告存档。通道是指从计算机网卡上的水晶头算起,到交换机端口的水晶头截止的这条链路(注意,不包括这两个水晶头在内)。如果一条被测链路符合测试标准中规定的各项参数的要求,则这条链路就会被判为“合格”。在垂直链路中被测对象多数是光缆和大对数电缆,在骨干链路中被测对象多数是光缆(单模/多模)。光缆的测试主要以一级测试为主(即测试衰减和长度),少数高速应用的用户(比如万兆以太网)会选择二级测试

14、二级测试是在一级测试的基础上增加了OTDR测试。测试的实施方法分为甲方测试(甲方实施)、乙方测试(乙方实施)、甲乙方联合测试(双方共同实施)、第三方测试(委托第三方机构来实施检测)。目前由甲方委托乙方进行测试比较多见,缺点是测试报告的真实性经常受到质疑。因此,第三方测试的比例正在快速上升。做“选型测试”,以保证所选产品的品质;对其供应商进行“选型测试”和“进场测试”。进场测试是指货物进入施工现场或者仓库时进行的验货测试(入库测试),以便杜绝“次品”或者仿冒产品进入布线系统。选型测试和进场测试是对电缆、跳线、模块等链路元件进行质量和兼容性检测。测试标准需要“元件标准”来进行测试。这里最常见的错

15、误就是使用永久链路或者通道的测试标准来进行电缆、跳线的进场测试,即便元件质量不合格,测试的结果也通常是合格的。这种错误的测试方法目前带有一定的普遍性,给甲方带来了较深的潜在危害。在开通应用的时候再做“通道测试”或者“应用测试”,以保证支持实际的应用。在国标GB50312中规定第三方的抽检合格率要达到99%,否则就需要做全检。对于大型工程和数据中心等项目,为保证其高品质和高可靠性,建议进行“选型测试”、“进场测试”、“永久链路测试”。用光盘报告来代替纸张报告,既便于查阅和统计,又可以减少消耗,符合“绿色”的大趋势。B、监控系统故障调试 在一个监控系统进入调试阶段、试运行阶段以及交付使用后,有可能

16、出现这样那样的故障现象,如:不能正常运行、系统达不到设计要求的技术指标、整体性能和质量不理想,以及一些软毛博”。这些问题对于一个监控工程项目来说,特别是对于一个复杂的、大型的监控工程项目来说,是在所难免的。 a.电源不正确引发的设备故障电源不正确大致有如下几种可能:供电线路或供电电压不正确、功率不够(或某一路供电线路的线径不够、降压过大等)、供电系统的传输线路出现短路、断路、瞬间过压等。特别是因供电错误或瞬间过压导致设备损坏的情况时有发生。因此,在系统调试中,供电之前,一定要认真严格地进行核对与检查,绝不能掉以轻心。b.误接线由于某些设备(如带三可变镜头的摄像机及云台)的连接线路很多,若处理不

17、好,特别是与设备相接的线路处理不好,就会出现断路、短路、线间绝缘不良、误接线等问题而导致设备损坏、性能下降。在这种情况下,应根据故障现象冷静地进行分析,判断在若干条线路上是由于哪些线路的连接有问题才会产生那种故障现象。这样就会把出现问题的范围缩小了。特别值得指出的是,带云台的摄像机由于全方位的运动,时间长了,导致连线的脱落、挣断是常见的。因此,要特别注意在这种情况下的设备与各种线路的连接应符合长时间运转的要求。c.设备或部件本身的质量问题从理论上说,各种设备和部件都有可能发生质量问题。但从经验上看,纯属产品本身的质量问题,多发生在解码器、电动云台、传输部件等设备上。值得指出的是,某些设备从整体

18、上讲质量方面可能没有出现不能使用的问题,但从某些技术指标上却达不到产品说明书上给出的指标。因此必须对所选的产品进行必要的抽样检测。如确属产品质量问题,最好的办法是更换该产品,而不应自行拆卸修理。除此之外,最常见的是由于对设备调整不当产生的问题。比如摄像机后截距的调整是非常细致和精确的工作,如不认真调整,就会出现聚焦不好或在三可变镜头的各种操作时发生散焦等问题。另外,摄像机上一些开关和调整旋钮的位置是否正确、是否符合系统的技术要求、解码器编码开关或其它可调部位设置的正确与否都会直接影响设备本身的正常使用或影响整个系统的正常性能。C、有线电视及各系统信号问题的调试 最常见的故障现象表现在显示终端的

19、画面上出现一条黑杠或白杠,并且向上或向下慢慢滚动在分析这类故障现象时,要分清产生故障的两种不同原因。要分清是电源的问题还是地环路的问题,一种简易的方法是,在控制主机上,就近只接入一台电源没有问题的摄像机输出信号,如果在监视器上没有出现上述的干扰现象,则说明控制主机无问题。接下来可用一台便携式监视器就近接在前端摄像机的视频输出端,并逐个检查每台摄像机。如有,则进行处理。如无,则干扰是由地环路等其它原因造成的。监视器上出现木纹状的干扰。这种干扰的出现,轻微时不会淹没正常图像,而严重时图像就无法观看了(甚至破坏同步)。这种故障现象产生的原因较多也较复杂。大致有如下几种原因:视频传输线的质量不好特别是

20、屏蔽性能差(屏蔽网不是质量很好的铜线网,或屏蔽网过稀而起不到屏蔽作用)。与此同时,这类视频线的线电阻过大,因而造成信号产生较大衰减也是加重故障的原因。此外,这类视频线的特性阻抗不是75以及参数超出规定也是产生故障的原因之一。由于产生上述的干扰现象不一定就是视频线不良而产生的故障,因此这种故障原因在判断时要准确和慎重。只有当排除了其它可能后,才能从视频线不良的角度去考虑。若真是电缆质量问题,最好的办法当然是把所有的这种电缆全部换掉,换成符合要求的电缆,这是彻底解决问题的最好办法。 供电系统由于供电系统的电源不洁净而引起的。这里所指的电源不洁净,是指在正常的电源(50周的正弦波)上叠加有干扰信号。

21、而这种电源上的干扰信号,多来自本电网中使用可控硅的设备。特别是大电流、高电压的可控硅设备,对电网的污染非常严重,这就导致了同一电网中的电源不洁净。比如本电网中有大功率可控硅调频调速装置、可控硅整流装置、可控硅交直流变换装置等等,都会对电源产生污染。这种情况的解决方法比较简单,只要对整个系统采用净化电源或在线UPS供电就基本上可以得到解决。系统附近有很强的干扰源。这可以通过调查和了解而加以判断。如果属于这种原因,解决的办法是加强摄像机的屏蔽,以及对视频电缆线的管道进行接地处理等。由于视频电缆线的芯线与屏蔽网短路、断路造成的故障。这种故障的表现形式是在监视器上产生较深较乱的大面积网纹干扰,以至图像

22、全部被破坏,形不成图像和同步信号。这种情况多出现在BNC接头或其它类型的视频接头上。即这种故障现象出现时,往往不会是整个系统的各路信号均出问题,而仅仅出现在那些接头不好的路数上。只要认真逐个检查这些接头,就可以解决。由于传输线的特性阻抗不匹配引起的故障现象。这种现象的表现形式是在监视器的画面上产生若干条间距相等的竖条干扰,干扰信号的频率基本上是行频的整数倍。这是由于视频传输线的特性阻抗不是75而导致阻抗失配造成的。也可以说,产生这种干扰现象是由视频电缆的特性阻抗和分布参数都不符合要求综合引起的。解决的方法一般靠始端串接电阻或终端并接电阻的方法去解决。另外,值得注意的是,在视频传输距离很短时(一

23、般为150m以内),使用上述阻抗失配和分布参数过大的视频电缆不一定会出现上述的干扰现象。解决上述问题的根本办法是在选购视频电缆时,一定要保证质量。必要时应对电缆进行抽样检测。由传输线引入的空间辐射干扰。这种干扰现象的产生,多数是因为在传输系统、系统前端或中心控制室附近有较强的、频率较高的空间辐射源。这种情况的解决办法一个是在系统建立时,应对周边环境有所了解,尽量设法避开或远离辐射源;另一个办法是当无法避开辐射源时,对前端及中心设备加强屏蔽,对传输线的管路采用钢管并良好接地。6、 弱电管道桥架设备安装水平管道 所有弱电桥架、铁管、金属管、箱体均需电气连接,并引至楼的公共接地体。公共接地电阻不大于

24、1欧姆,并需从多点引出,与管道桥架焊接。 在铁管预埋路由上,在始、末端及每一个拐弯处安装一只过路盒,依此要求确定过路盒数量。预埋配管时,在保持一定冗余,便于穿线的情况下,根据管道实际安装条件,协调后调整管径规格。 弱电信息点面板与强电插座相距间隔200mm;有线电视放大器箱接入强电电源;所有弱电预埋盒底距地300mm,一个86型底盒最多放置2个数据或语音点,按此规则放置86型底盒个数。 每层弱电井道设备间,分别引入照明及工作用电插座,以保证小区智能弱电系统的维护和管理方便。 弱电线缆布放时应有冗余,原则上综合布线线缆用户端预留0.30米,管理配线箱处预留约2米,管理中心机房处预留约5米。有线电

25、视系统穿线原则面板出线预留约0.30米。安保系统穿线原则,监控点处预留约5米,监控机房处预留约7米。 弱电线缆布放时应平直,不得产生扭曲、打圈等现象,不应受到外力的挤压和损伤。 线缆在布放前两端应贴有标签,以表明起始和终端位置,标签书写清晰,端正和正确,且必需牢固。 智能弱电系统所有功能点(语音、电脑、音箱喇叭、电视、监控等)位置尺寸需结合户型和土建结构最终确定。电缆桥架布线 在室内采用电缆桥架布线时,其电缆不应有黄麻或其他易延燃材料外护层 在有腐蚀或特别潮湿的场所采用电缆桥架布线时,应根据腐蚀介质的不同采取相应的防护措施,并宜选用塑料护套电缆。 电缆桥架(托盘)水平安装时的距地高度一般不宜低

26、于250m,垂直安装时距地180m以下部分应加金属盖板保护,但敷设在电气专用房间(如配电室,电气竖井、技术层等)内时除外。 电缆桥架水平安装时,宜按荷载曲线选取最佳跨距进行支撑,跨距一般为153m。垂直敷设时,其固定点间距不宜大于2m。 几组电缆桥架在同一高度平行安装时,各相邻电缆桥架间应考虑维护、检修距离。 在电缆桥架上可以无间距敷设电缆,电缆在桥架内横断面的填充率:电力电缆不应大于40;控制电缆不应大于50。 下列不同电压,不同用途的电缆,不宜敷设在同一层桥架上:lkV以上和1kV以下的电缆。同一路径向一级负荷供电的双路电源电缆。应急照明和其他照明的电缆。强电和弱电电缆。如受条件限制需安装

27、在同一层桥架上时,应用隔板隔开。 电缆桥架与各种管道平行或交叉时,其最小净距应符合表DQ4-1的规定。 电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方,否则应采取防腐、隔热措施。 电缆桥架内的电缆应在下列部位进行固定。垂直敷设时,电缆的上端及每隔1502m处。水平敷设时,电缆的首、尾两端、转弯及每隔510m处。7、 各系统接地施工方法1) 接地要求综合布线接地要与设备间、配线间放置的应用设备接地系统一并考虑。符合应用设备要求的接地系统也一定满足综合布线接地的要求。机房或设备间的接地,本工程只考虑工作接地、安全保护接地。依据国家标准GB2887一89计算站场地技术要求中规

28、定,本工程防雷保护接地的接地电阻设计值为小于1,按接地电阻越低越好原则。 将建筑物内各种金属物体及进出建筑物的各种金属管线,进行严格接地,而且所有接地装置都必须共用,并进行多处连接,使防雷装置和邻近的金属物体电位相等或降低其间的电位差,以防止这种雷电反击现象,保证综合布线及其连接的设备安全。2) 配线架(柜)接地各楼层配线间或二级交接间的接地线分别焊接到接地母线上。由接地母线用一根接地线单点与接地体相连接的单点接地方式。各楼层配线间至接地母线的连接导线应采用多股编织的铜芯线,且应尽量缩短连接距离。高层建筑物的接地母线应尽可能位于建筑物的中心部分。每个楼层配线架接地端子应当可靠地接到配线间的接地

29、装置上。a) 从楼层配线架至接地极接地导线的直流电阻不得超过1,并且要永久性地保持其连通。b) 每个楼层配线架(柜)应该并联连接到接地极上,不应串联,如图所示。c) 如果应用系统内有多个不同的接地装置,将接地极相互连接,以减小接地装置之间的电位差。d) 将布线用的金属线槽或金属管接地,以减少阻抗。3) 接地电缆的要求在距接地体30cm以内,接地导线用直径为4mm的外包绝缘套的多股铜线缆。若距接地体超过30m时,接地电缆的直径参考下表的数值。距离/m导线直径/mm电缆截面积/mm2304.01230484.51648765.625761066.2301061226.7351221508.0501513009.875专心-专注-专业
