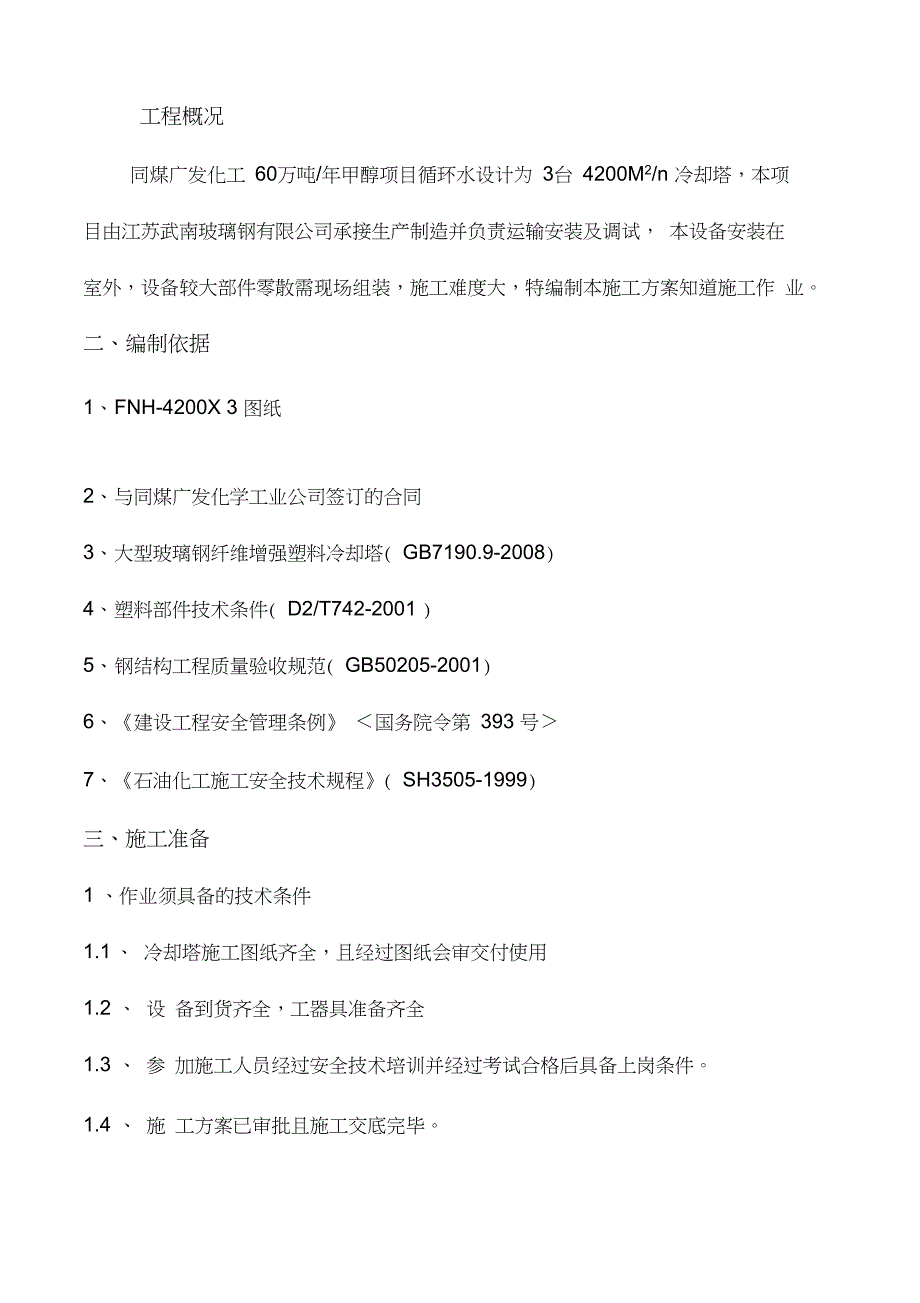

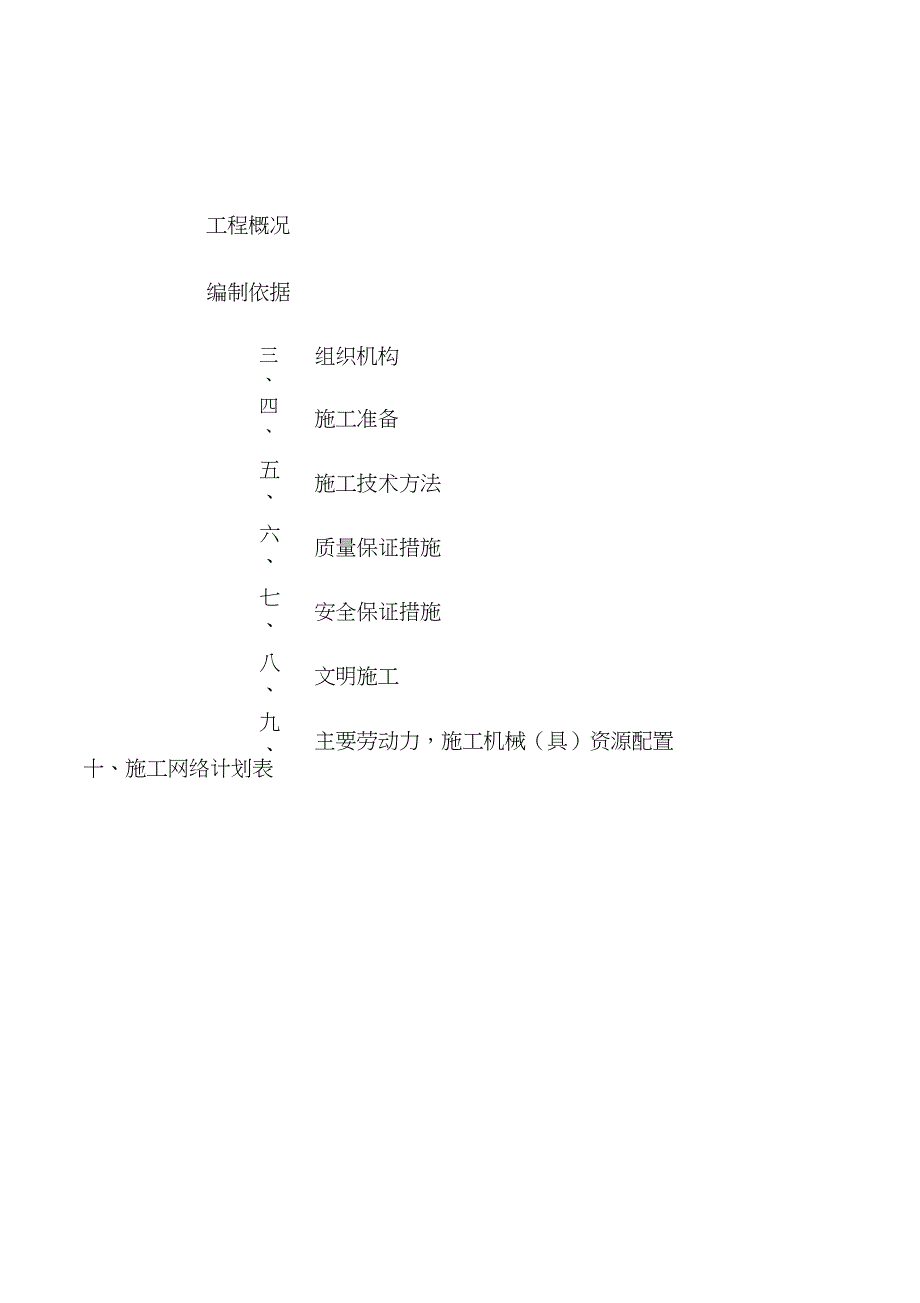

1、工程概况编制依据三、组织机构四、施工准备五、施工技术方法六、质量保证措施七、安全保证措施八、文明施工九、主要劳动力，施工机械（具）资源配置十、施工网络计划表工程概况同煤广发化工 60万吨/年甲醇项目循环水设计为 3台 4200M2/n 冷却塔，本项 目由江苏武南玻璃钢有限公司承接生产制造并负责运输安装及调试， 本设备安装在 室外，设备较大部件零散需现场组装，施工难度大，特编制本施工方案知道施工作 业。二、编制依据1、FNH-4200X 3 图纸2、与同煤广发化学工业公司签订的合同3、大型玻璃钢纤维增强塑料冷却塔( GB7190.9-2008)4、塑料部件技术条件( D2/T742-2001 )

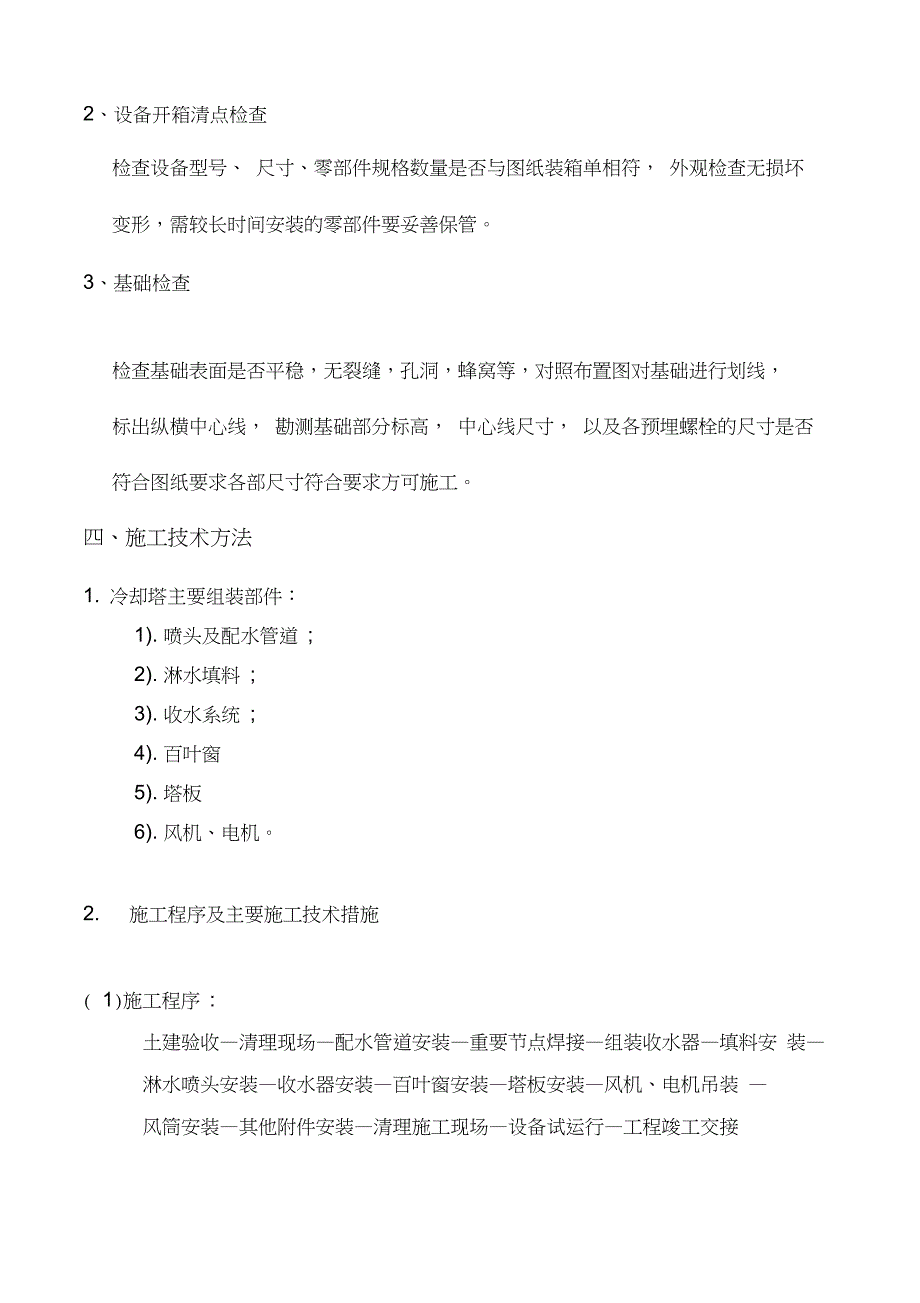

2、5、钢结构工程质量验收规范( GB50205-2001)6、建设工程安全管理条例 国务院令第 393 号7、石油化工施工安全技术规程( SH3505-1999)三、施工准备1 、作业须具备的技术条件1.1 、 冷却塔施工图纸齐全，且经过图纸会审交付使用1.2 、 设 备到货齐全，工器具准备齐全1.3 、 参 加施工人员经过安全技术培训并经过考试合格后具备上岗条件。1.4 、 施 工方案已审批且施工交底完毕。2、设备开箱清点检查检查设备型号、 尺寸、零部件规格数量是否与图纸装箱单相符， 外观检查无损坏 变形，需较长时间安装的零部件要妥善保管。3、基础检查检查基础表面是否平稳，无裂缝，孔洞，蜂窝等
3、对照布置图对基础进行划线，标出纵横中心线， 勘测基础部分标高， 中心线尺寸， 以及各预埋螺栓的尺寸是否 符合图纸要求各部尺寸符合要求方可施工。四、施工技术方法1. 冷却塔主要组装部件：1) . 喷头及配水管道 ;2) . 淋水填料 ;3) . 收水系统 ;4) . 百叶窗5) . 塔板6) . 风机、电机。2. 施工程序及主要施工技术措施( 1)施工程序 :土建验收清理现场配水管道安装重要节点焊接组装收水器填料安 装淋水喷头安装收水器安装百叶窗安装塔板安装风机、电机吊装 风筒安装其他附件安装清理施工现场设备试运行工程竣工交接2）主要施工技术措施： 1）管道安装： 配水管道，加入橡胶石棉垫，螺
4、栓螺母紧固时要扭力均匀。管道支撑座应与 基础预埋铁焊接牢固，或用膨胀螺丝连接固定，配水管安装吊钢带固定牢固，管 道密封。2）收水器安装收水器支架按图纸要求焊接牢固。 组装收水器时应注意方向一致， 支架、拉杆、 螺母应扣紧。安装时一定要摆放整齐，无缝隙。收水器方向要正确，弧向与风机叶 片旋转方向一致。3）风机、电机吊装： 风机、电机底座要进行水平校正，电机调整座纵横两方向水平误差不得大于0.2/1000 齿轮箱调整座纵横两方向水平误差得大于 0.1/1000 。风机、电机就位后 进行初步紧固。叶片安装时按照叶片编号与轮毂对号安装，不得任意调换。根据风 机安装手册调整叶片角度。 叶片的安装角允许误
5、差不得大于 30用百分表等精密 量具测量联轴器的同轴度和平行度。整机安装结束后，紧固所有螺栓螺母。4）风筒安装： 风筒安装前应表面清洗，风筒风块之间、风筒与平台用螺栓螺母连接，安装时 保证风筒内壁与风机叶片之间的间隙。5）百叶窗安装： 百叶窗立柱与基础焊接牢固，百叶窗片要求安装均匀，连接牢固，与立柱交接 处做局部切割。6）面板安装： 面板安装前，表面用水清洗，面板与框架、面板支撑用螺栓螺母连接。面板之 间接缝和螺钉孔用树脂密封，要求平整，螺栓位置均匀。7）填充料安装：塔内填充料安装要堆放整齐，均匀五、质量保证措施1. 认真组织学习施工规范、规程和质量标准，强化质量意识。2. 做好技术交底，技术
6、员对施工人员要明确指导，充分理会图纸设计要求。3. 施工班子建立一套自检、互检的制度，施工人员要有操作证。4. 质检员对施工的质量进行检查。,如5. 钢结构件在现场流转过程中 ,禁止野蛮装卸 , 钢铁不得与地面或其他物件撞击 发现撞击引起的变形需修复经验收合格方可安装。6. 玻璃钢制品要堆放整齐 ,不得有重物挤压 ,移动时不准拖拉 ,以防表面划伤。7. 对冷却塔现场焊接材料严格审查 ,焊条需有生产厂家产品合格证和生产日期。8. 凡所需现场补刷防腐材料的钢件表面不得有金属毛刺 ,焊渣。9. 填料的安装要牢固 ,防止有脱落 .两端应平整 ,严禁雨天施工。10. 风机叶片需按生产厂的编号，对号安装，
7、叶片与风筒内壁的距离应均匀，叶片 角度的误差不超过 0.5 度。11. 冷却塔验收按 GB7190.2-2008 国家标准验收。六、安全保护措施1、安全工作方针是：以防为主、防管结合、专管与群管相结合、传统管理与系统管理相结合，加强预控预测，做到施工文明，无重大伤亡事故2、安全工作的总体目标是：消灭重大伤亡事故；不发生重大施工机械和设备损坏事故；不发生重大火灾事故；不发生重大交通事故；不发生重大质量事故；杜绝高空坠落、高空落物和触电伤害事故；3、安全施工保证措施：1. 每天上班前必须坚持班前安全活动，针对实际工作中的不安全问题，布置交待注意事项，做好班前交底，并做好记录。2.施工人员在进场后应
8、进行设备、环境状况的确认。一切确认正常或确认可能有危险而采取有效的预防对策后方允许开始操作。3. 工程施工人员应坚决树立“安全第一”的思想，始终把安全工作放在各项工作的首位，确保万无一失。4. 施工期间不得擅自进入业主的正常生产作业区。5. 施工前应主动与业主安保部门联系，参与业主的安全教育及安全会议、主动听取业主安保部门组织的安全教育，严格遵守业主单位的有关安全规定。6. 进入施工现场要正确佩带安全帽，系好安全带；脚手、木板搭建时必须牢固可/H-.靠。7. 护用品要穿戴整齐，裤角要扎住，戴好安全帽，不准穿光滑的硬底鞋，不准穿 拖鞋进入施工现场。要有足够强度的安全带，并应将绳子牢系在坚固的建筑
9、结构件上或金属结构架上，不准系在活动物件上。检查所用的登高工具和安全用具（如安全帽、安全带、梯子、跳板、脚手架、防护板、安全网）必须安全可 靠，严禁冒险作业。8. 施工作业场所有坠落可能的物件，应一律先行撤除或加以固定。9. 施工用电实行“三级控制两级保护”的配电方式，非电气操作人员，产禁捡查、 维修配电装置，必须有专业电工操作。电焊机设备应设独立的控别开关和漏电 保护器（一机、一闸、一漏）。靠近电源（低压）线路作业前，应先联系停电。 确认停电后方可进行工作。10. 安装施工时应经常检查电线、电气工具的安全性。气焊工具必须经常检查，是 否有漏电、漏气，乙炔应装回火阀，电焊机应放在防水、防晒。且
10、通风较好的 地方，电焊机应有接地保护，严禁非电焊工使用电气焊，乙炔、氧气的间距应 保持在 5 米以外。11. 电动工具使用需经常检查，电线需架空，电缆线不得扭结缠绕，作业中移动电 缆时应停电进行。12. 吊车吊装施工吊臂下面严禁站人，由专人负责指挥，指挥员应明确材料堆放位 置，雨天、大风天气严禁高空吊装。13. 动火现场配备消防设备，安全员对施工员进行现场监督，下班前对施工现场进 行彻底检查，杜绝火灾隐患。易燃、易爆品堆放有明显标识和围护。14. 对于在易燃、易爆、烧灼及有静电发生的场所作业的员工，禁止使用化纤防护用品。15. 要处处注意危险标志和危险地方。夜间作业，必须设置足够的照明设施，否
11、则禁止施工16. 高空作业所用的工具、零件、材料等必须装入工具袋。上下时手中不得拿物件； 并必须从指定的路线上下，不得在高空投掷材料或工具等物；不得将易滚滑的 工具、材料堆放在脚手架上；不准打闹。工作完毕应及时将工具、另星材料、 另部件等一切易坠落物件清理干净，以离落下伤人，上下大型另件时，应采用 可靠的起吊机具。17. 严禁上下同时垂直作业。若特殊情况必须垂直作业，应经有关领导批准，并在上下两层间设置专用的防护棚或者其他隔离设施。18. 严禁坐在高空无遮拦处休息，防止坠落。19. 卷扬机等各种升降设备严禁上下载人。20. 脚手架的负荷量每平方米不能超过 270 公斤，如负荷量必须加大，架子应
12、适当加固。21. 超过 3 米长的铺板 不能同时站两人工作。22. 进行高空焊接、氧割作业时，必须事先清除火星飞溅范围内的易燃易爆器。23. 雨季施工作业应穿戴雨具，台风暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，应立即修理完善。24. 使用梯子时，必须先检查梯子是否坚固，是否符合安全要求。立梯坡度60为宜。梯底宽度不低于 50厘米，并应有防滑装置。 梯顶无搭勾，梯脚不能稳固时，须有人扶梯，人字梯拉绳必须牢固。25. 因作业必需，临时拆除或变动安全防护设施时，必须经施工负责人同意，并采 取相应的可靠措施，作业后应立即恢复。26. 安全员应经常性的检查安全，每天
13、应会同工程负责人检查安全生产，检查劳动 保护用品的正确使用。建立安全保证体系，每天开好班前会，安全员负责管理 安全生产工作，对本单位的职工在操作中对违章作业人员进行督促，及时纠正 事故隐患。27. 单位工程施工全体人员应经常性的互相警示，做到“我不伤害自己，我不伤害 他人，我不被他人伤害”。安全工作人人有责，整个单位工程施工集体要团结 协调，群策群力。28. 在安全操作中，严格按安全技术操作规程进行操作，抓生产必须抓安全，杜绝 野蛮施工，严禁“三违”现象和立体作业确保施工安全。29. 要严格执行业主各项安全管理制度，措施和罚款条例，协助业主做好现场文明 安全管理工作，在操作区域或卫生责任区内负
14、责材料堆放整齐、整洁，做到工 完料净，文明施工。30. 对各级部门检查出的不安全隐患及整改通知单，应及时消除整改。发生工伤事 故及重大未遂事故，应及时上报。八、文明施工项目管理员负责整个现场的文明施工管理， 认真贯彻执行建设部现场综合考评办法。 每天 下班前进行文明施工检查考核，并与经济效益挂钩。1. 工作区域必须符合“文明施工” 一类现场需求，易燃易爆物品及设备摆放必须符合安全规范 要求，2. 作业区域内必须保持无积水、淤泥，无乱抛杂物，无尖锐金属物等障碍。保持施工区域内道 路畅通。3. 按甲方要求保证周围设备，综合管网不受损坏。4. 做到工完、料清、场地净，及时清理建筑垃圾并要求作业人员班
15、前、班后检查考核。九、主要劳动力，施工机械（具）资源配置1.主要劳动力配置序号工种人数职责1安装工7安装设备2电焊工1焊接3辅助工2设备组装4安全员1安全、测量2.主要施工机具配置表序号机具名称规格型号单位数量1电焊机500A台12切割机220V把23大小电钻220V把44钳工工具套65测角仪把16水平尺把17最新范本,供参考!九、施工网络计划表工程名称：同煤集团年产 60万吨甲醇项目冷却塔编号:序号工时施工项目2468101214161820222426283032343638404244461安全教育和办证2基础检查3配水管道安装4重要节点焊接5淋水喷头安装6填料安装7组装收水器8收水器安装9塔板安装10风机、电机吊装11风筒安装12其他附件安装13清理施工现场备注：按常规工期编制，如遇特殊可提前或延期。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】最新范本 ,供参考！
