怀化市顺泰科技发展有限公司造纸黑液资源化综合利用项目环境影响报告书.doc

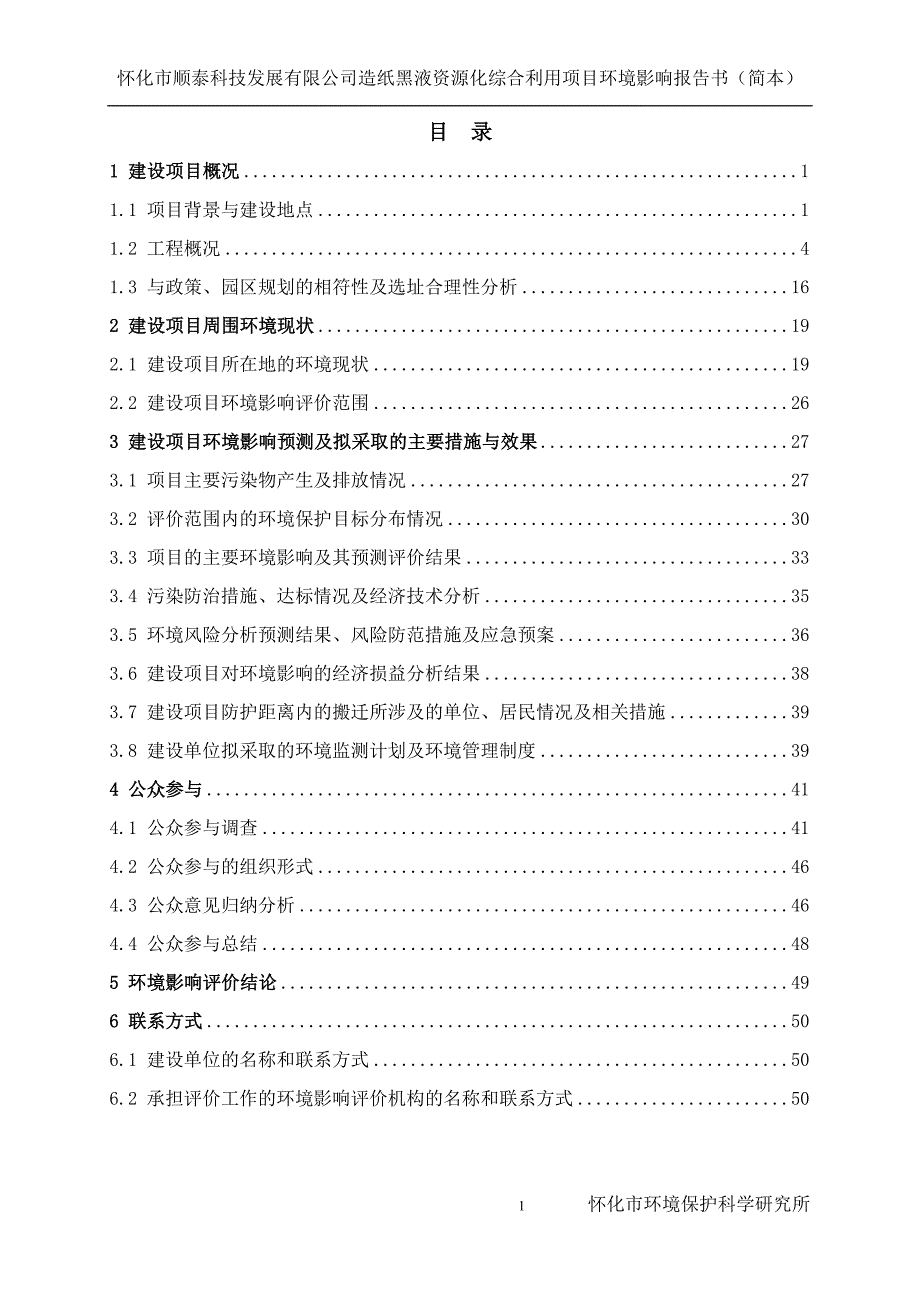

1、怀化市顺泰科技发展有限公司造纸黑液资源化综合利用项目环境影响报告书（简本）目 录1 建设项目概况11.1 项目背景与建设地点11.2 工程概况41.3 与政策、园区规划的相符性及选址合理性分析162 建设项目周围环境现状192.1 建设项目所在地的环境现状192.2 建设项目环境影响评价范围263 建设项目环境影响预测及拟采取的主要措施与效果273.1 项目主要污染物产生及排放情况273.2 评价范围内的环境保护目标分布情况303.3 项目的主要环境影响及其预测评价结果333.4 污染防治措施、达标情况及经济技术分析353.5 环境风险分析预测结果、风险防范措施及应急预案363.6 建设项目对

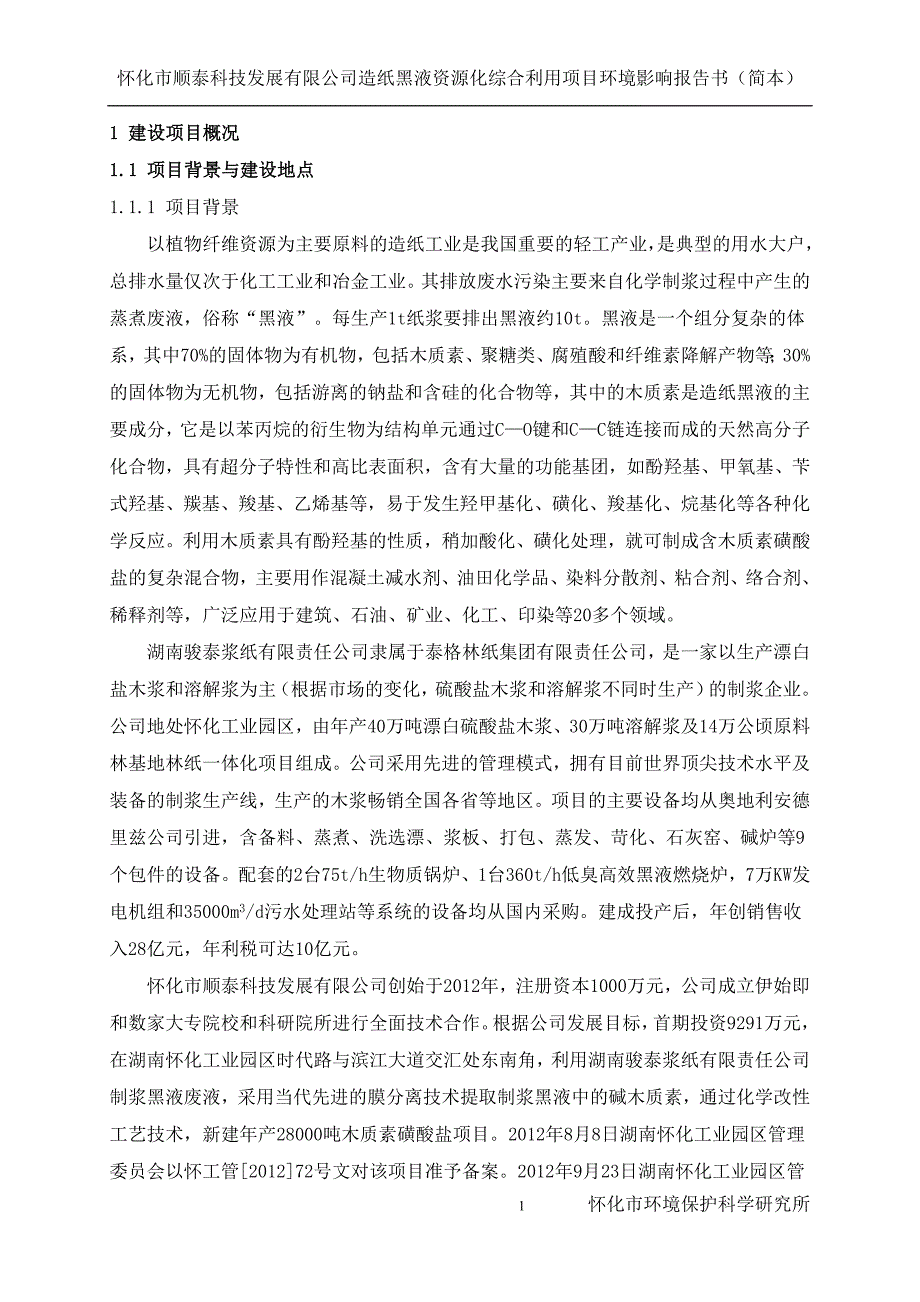

2、环境影响的经济损益分析结果383.7 建设项目防护距离内的搬迁所涉及的单位、居民情况及相关措施393.8 建设单位拟采取的环境监测计划及环境管理制度394 公众参与414.1 公众参与调查414.2 公众参与的组织形式464.3 公众意见归纳分析464.4 公众参与总结485 环境影响评价结论496 联系方式506.1 建设单位的名称和联系方式506.2 承担评价工作的环境影响评价机构的名称和联系方式5050 怀化市环境保护科学研究所1 建设项目概况1.1 项目背景与建设地点1.1.1 项目背景以植物纤维资源为主要原料的造纸工业是我国重要的轻工产业，是典型的用水大户，总排水量仅次于化工工业和冶

3、金工业。其排放废水污染主要来自化学制浆过程中产生的蒸煮废液，俗称“黑液”。每生产1t纸浆要排出黑液约10t。黑液是一个组分复杂的体系，其中70%的固体物为有机物，包括木质素、聚糖类、腐殖酸和纤维素降解产物等；30%的固体物为无机物，包括游离的钠盐和含硅的化合物等，其中的木质素是造纸黑液的主要成分，它是以苯丙烷的衍生物为结构单元通过CO键和CC链连接而成的天然高分子化合物，具有超分子特性和高比表面积，含有大量的功能基团，如酚羟基、甲氧基、苄式羟基、羰基、羧基、乙烯基等，易于发生羟甲基化、磺化、羧基化、烷基化等各种化学反应。利用木质素具有酚羟基的性质，稍加酸化、磺化处理，就可制成含木质素磺酸盐的复

4、杂混合物，主要用作混凝土减水剂、油田化学品、染料分散剂、粘合剂、络合剂、稀释剂等，广泛应用于建筑、石油、矿业、化工、印染等20多个领域。湖南骏泰浆纸有限责任公司隶属于泰格林纸集团有限责任公司，是一家以生产漂白盐木浆和溶解浆为主（根据市场的变化，硫酸盐木浆和溶解浆不同时生产）的制浆企业。公司地处怀化工业园区，由年产40万吨漂白硫酸盐木浆、30万吨溶解浆及14万公顷原料林基地林纸一体化项目组成。公司采用先进的管理模式，拥有目前世界顶尖技术水平及装备的制浆生产线，生产的木浆畅销全国各省等地区。项目的主要设备均从奥地利安德里兹公司引进，含备料、蒸煮、洗选漂、浆板、打包、蒸发、苛化、石灰窑、碱炉等9个包

5、件的设备。配套的2台75t/h生物质锅炉、1台360t/h低臭高效黑液燃烧炉，7万KW发电机组和35000m3/d污水处理站等系统的设备均从国内采购。建成投产后，年创销售收入28亿元，年利税可达10亿元。怀化市顺泰科技发展有限公司创始于2012年，注册资本1000万元，公司成立伊始即和数家大专院校和科研院所进行全面技术合作。根据公司发展目标，首期投资9291万元，在湖南怀化工业园区时代路与滨江大道交汇处东南角，利用湖南骏泰浆纸有限责任公司制浆黑液废液，采用当代先进的膜分离技术提取制浆黑液中的碱木质素，通过化学改性工艺技术，新建年产28000吨木质素磺酸盐项目。2012年8月8日湖南怀化工业园区

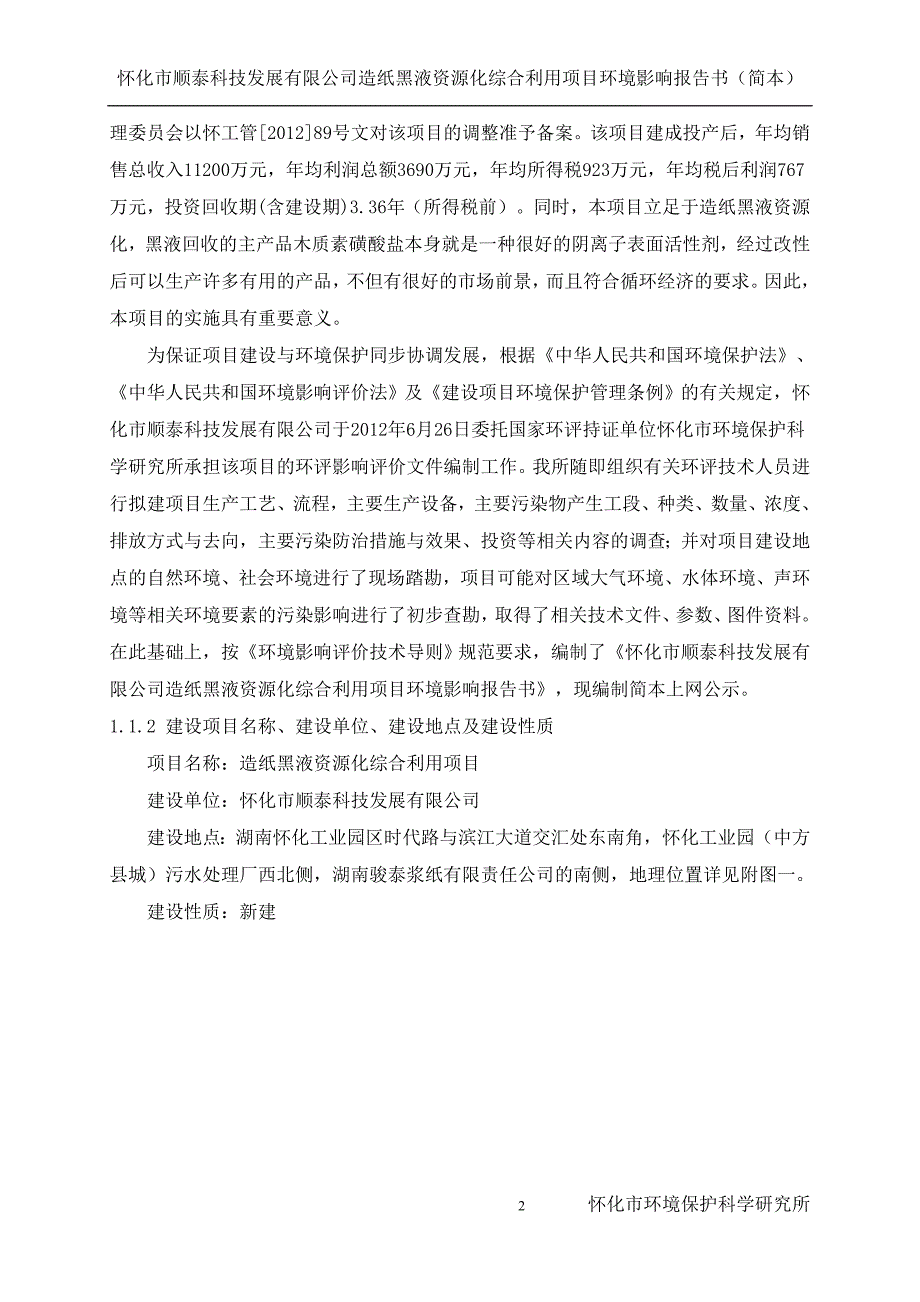

6、管理委员会以怀工管201272号文对该项目准予备案。2012年9月23日湖南怀化工业园区管理委员会以怀工管201289号文对该项目的调整准予备案。该项目建成投产后，年均销售总收入11200万元，年均利润总额3690万元，年均所得税923万元，年均税后利润767万元，投资回收期(含建设期)3.36年（所得税前）。同时，本项目立足于造纸黑液资源化，黑液回收的主产品木质素磺酸盐本身就是一种很好的阴离子表面活性剂，经过改性后可以生产许多有用的产品，不但有很好的市场前景，而且符合循环经济的要求。因此，本项目的实施具有重要意义。为保证项目建设与环境保护同步协调发展，根据中华人民共和国环境保护法、中华人民共

7、和国环境影响评价法及建设项目环境保护管理条例的有关规定，怀化市顺泰科技发展有限公司于2012年6月26日委托国家环评持证单位怀化市环境保护科学研究所承担该项目的环评影响评价文件编制工作。我所随即组织有关环评技术人员进行拟建项目生产工艺、流程，主要生产设备，主要污染物产生工段、种类、数量、浓度、排放方式与去向，主要污染防治措施与效果、投资等相关内容的调查；并对项目建设地点的自然环境、社会环境进行了现场踏勘，项目可能对区域大气环境、水体环境、声环境等相关环境要素的污染影响进行了初步查勘，取得了相关技术文件、参数、图件资料。在此基础上，按环境影响评价技术导则规范要求，编制了怀化市顺泰科技发展有限公司

8、造纸黑液资源化综合利用项目环境影响报告书，现编制简本上网公示。1.1.2 建设项目名称、建设单位、建设地点及建设性质项目名称：造纸黑液资源化综合利用项目建设单位：怀化市顺泰科技发展有限公司建设地点：湖南怀化工业园区时代路与滨江大道交汇处东南角，怀化工业园（中方县城）污水处理厂西北侧，湖南骏泰浆纸有限责任公司的南侧，地理位置详见附图一。建设性质：新建1.2 工程概况1.2.1 项目依托单位湖南骏泰浆纸有限责任公司的基本情况湖南骏泰浆纸有限责任公司成立于2006年6月，注册资本8亿元，位于湖南省怀化市工业园内，占地面积约2000亩，现有员工600余人，是国家重点支持的全国林纸一体化示范项目，公司现

9、拥有一条年产40万吨漂白硫酸盐木浆生产线、一条长约10公里的铁路专用线和一条制浆副产品塔尔油深加工生产线，并配套建设了14万公顷原料林基地，项目总投资约43.5亿元，于2008年9月实现竣工投产，2009年8月顺利通过国家环保部组织的环境工程竣工项目现场监测，2009年12月通过湖南省环保厅组织的环保新标准达标验收及清洁生产审核。为了充分利用良好的市场前景，扭转企业目前市场产品单一、成本高利润不高的局面，骏泰公司拟充分利用公司现有生产线及公用工程配套设施，对蒸煮系统进行适当改造，增容洗筛系统并配套新建400t/h软化水车间，将现有40万吨漂白硫酸盐木浆生产线升级改造为年产30万吨溶解浆。201

10、2年4月湖南省环保厅以湘环评201273号文对湖南骏泰浆纸有限责任公司漂白硫酸盐木浆产品升级技改项目环境影响报告书进行了批复。湖南骏泰浆纸有限责任公司年产40万吨漂白硫酸盐木浆生产线项目组成见表1-1。表1-1 骏泰公司年产40万吨漂白硫酸盐木浆生产线项目组成表序号车间名称规模或占地面积(m2)备注一主要车间1制浆车间40万t/a漂白硫酸盐木浆(含水量10%)包括蒸煮、氧脱、筛选、漂白和化学品制备2浆板车间年产浆板40万吨(含水量10%)包括抄浆、打包和成品暂存库3碱回收车问处理黑液固形物2200t/d包括蒸发、燃烧、苛化、石灰回收、塔尔油和重油库二辅助生产工程1各种仓库23500m2成品库、

11、化学品库、五金库、备品备件库等；三公用工程1给排水工程给水处理站：6万吨/天污水处理站：3.5万吨/天2供配电工程3热电站75t/h循环流化床锅炉两台包括化水间、锅炉房和汽机间4通风采暖工程产氧量：4000m3/h；产压缩空气量：1500m3/h，压力0.7MPa(含氧气站、空压站)5铁路专用线总长：9.8公里湖南骏泰浆纸有限责任公司年产30万吨溶解浆生产线项目组成见表1-2。表1-2 骏泰公司年产30万吨溶解浆生产线项目组成表序号类别建设内容备注1主体工程新增蒸煮工段主要包括8台400m3316L不锈钢或双相钢立锅、1台2000m3喷放锅等30万吨/年新增筛选工段主要包括1台除节机、1台洗节

12、机、1台1350adt/d双辊选浆机及配套立管与中浓泵等2辅助工程新增软化水系统结合溶解浆质量的要求，部分筛选工序洗涤水和抄浆喷淋水需要采用除盐水400t/h现有筛选系统改造现有联合筛改成一段精筛，一段、二段及三段精筛旋冀改成新型转子提高筛选处理能力3依托工程制浆车间依托现有制浆车间氧脱、漂白和化学品制备等工段浆板车间依托现有浆板车间碱回收车间依托现有碱回收车间（包括蒸发、燃烧、苛化、石灰回收、塔尔油和重油库）黑液固形物处理能力由2200t/d提高到设计处理能力2400t/d各种仓库依托现有各种仓库给水工程依托现有给水工程给水处理站：6万t/d排水工程依托现有污水处理站，污水处理后排往工业园污

13、水处理厂，通过工业园污水处理厂处理后排往舞水污水处理站：3.5万t/d热电站依托现有热电站，包括化水间、锅炉房和汽机间75t/h循环流化床锅炉两台（一用一备）通风采暖工程依托现有通风采暖工程含氧气站、空压站铁路专用线依托现有铁路专用线总长9.8公里根据市场的变化，需要生产硫酸盐木浆时，仍用原蒸煮系统和生产线生产硫酸盐木浆，需要生产溶解浆时，则启用技改建设的蒸煮系统生产溶解浆。硫酸盐木浆蒸煮系统和溶解浆蒸煮系统不同时生产。现有工程40万吨硫酸盐木浆生产时，碱回收装置处理量为2200t/d，碱回收装置设计能力2400t/d；30万吨溶解浆改造工程是以碱定产，即按碱回收能力2400t/d，反算溶解浆

14、生产能力为30万吨/a。因此，骏泰公司无论是生产硫酸盐木浆，还是生产溶解浆时，其碱回收装置生产能力均能满足其正常运行。1.2.2 建设规模、占地面积及厂区平面布置建设规模：年产28000吨木质素磺酸盐系列产品。占地面积：新征用地面积40824.28m2。厂区平面布置：根据工艺流程需要以及项目用地形状,本项目将采取集中式布局,地块分为三大功能区。即:生产区、生活办公区、仓库区。全厂总平面布置详见附图二。1.2.3 拟建项目组成拟建项目组成见表1-3。表1-3 拟建项目组成表序号车间名称规模或占地面积或主要建设内容备注一主要车间1蒸发车间采用五体四效蒸发器，蒸发水量5m3/h车间基底面积600m2

15、建筑面积600m21层2膜过滤车间车间基底面积700m2，建筑面积700m21层3化学改性配料车间车间基底面积820m2，建筑面积820m21层4化学改性车间车间基底面积600m2，建筑面积600m21层5干燥制粉车间日处理量100t产品车间基底面积3478m2，建筑面积6956m22层二辅助生产工程11#成品库基底面积1488m2，建筑面积1488m21层22#成品库基底面积950m2，建筑面积950m21层3配件库基底面积300m2，建筑面积300m21层4机、电、仪维修车间基底面积350m2，建筑面积350m21层5煤 棚基底面积1400m2，建筑面积1400m21层6消防循环水池基底

16、面积400m2，容积700m3三公用工程1给排水工程厂区供排水管网、泵站等2供配电工程配电站基底面积150m2，建筑面积150m23道路厂区物流干道、道路硬化、绿化等4办公楼基底面积525m2，建筑面积2625m25层四环保工程1旋风除尘器4台，每台处理风量33706750m3/h干燥车间2布袋除尘器2台，处理风量200000m3/h干燥车间3烟囱高度40m，出口口径2.4m4污水池（混合液回收池）14m7m2m（面积98m2、容积196m3）5事故池20m15m2m（面积300m2、容积600m3）6初期雨水收集池容积100m37生活污水化粪池1套8煤渣棚基底面积820m2，建筑面积820m

17、21层1.2.4 拟建项目产品方案确定以生产木质素磺酸钠分散剂为主导产品，同时根据市场需求也可生产部分其他木质素磺酸钠产品。本项目产品方案见表1-4。表1-4 项目产品方案表序 号产品名称单 位数 量备 注1木质素磺酸钠系列产品t/a280001.2.5 项目总投资及资金来源总投资：项目总投资9291万元，其中环保投资161万元。资金来源：银行贷款7000万元，企业自筹2291万元。1.2.6 项目主要技术经济指标本项目主要技术经济指标详见表1-5。表1-5 项目主要技术经济指标表序号项目名称单位数量备注一产品方案及生产规模1.1木质素磺酸钠系列产品t/a28000二计算生产时间t/a2.1生

18、产天数d/a3002.2操作时间h/a6600每天22.0小时三主要原辅材料及动力消耗3.1制浆黑液t/a2707743.237%甲醛t/a41163.395%亚钠t/a4810.43.498%硫酸t/a641.23.5包装物个/a11200003.6新鲜水m3/a1701003.7电kwh/a726.975万3.8蒸汽t/a110703.9煤t/a11298四项目总定员人904.1生产工人人844.2管理及技术人员人6五项目占地及建筑面积5.1项目占地面积m240824.28约63亩5.2建筑面积m235278六项目计算期年116.1项目建设期年16.2项目生产期年10每年实际10个月七项目

19、总投资万元92917.1建设投资万元76817.2固定资产投资万元83457.3建设期利息万元6667.4流动资金万元946其中：铺底流动资金万元28430%八资金筹措8.1银行贷款万元70008.2企业自筹万元2291九财务数据及评价指标9.1年均营业收入万元112009.2年均总成本万元6347达产后9.3年均销售税金及附加万元1152达产后其中：增值税万元1034达产后城市建筑维护税万元72达产后教育费附加万元46达产后9.4年均利润总额万元3690达产后9.5年均所得税万元923达产后9.6年均税后利润万元2767达产后9.7总投资收益率%29.78达产后9.8投资利税率%39.71达

20、产后9.9静态投资回收期（含建设期）年3.45达产后9.10财务内部收益率年4.78税前%41.65税后%24.73税前9.11财务净现值（i=8%）万元13636.96税后万元6339.79税前9.12盈亏平衡点%31.58税后十借代偿还期年5（含建设期）1.2.7 建设项目主要原料及辅助材料的供应拟建项目主要原辅材料及动力消耗统计见表1-6。表1-6 年产28000吨木质素磺酸钠主要原辅材料及动力消耗一览表序号名 称规 格单位单位消耗量年消耗量来 源运输方式1黑 液15%t（m3）9670.510-3（8.87）270774（248250）骏泰浆纸管道2亚硫酸钠95%t171.810-34

21、810.4本地区汽车3甲醛溶液37%t147.010-34116本地区槽罐车4硫 酸98%t22.910-3641.2本地区槽罐车5新鲜水m36.075170100骏泰浆纸管道6蒸 汽t0.39511070骏泰浆纸管道6无烟煤C70%、灰分18.2%、S1.0%t403.510-311298山西汽车7电kwh259.6726.975万骏泰浆纸电缆对接1.2.8 本项目的实施对骏公司碱回收系统的热平衡影响骏泰公司生产硫酸盐木浆时，年产40万吨漂白硫酸盐木浆年产生黑液量450万m，日产黑液量为15000m。顺泰科技发展有限公司黑液资源化综合利用项目日需骏泰黑液量827.5m3，仅为骏泰浆纸有限公司

22、的5.5%。骏泰生产漂白硫酸盐木浆时共需蒸发水分为382.5万m/a，理论需要热量9.571012KJ，按80%的热能利用率，需要热量总量为11.961012KJ。黑液中含木质素、半纤维素为54万t，完全燃烧能产生热量5.941013KJ。蒸发所需热量只占有机物燃烧总热量的20.13%。顺泰科技黑液资源化综合利用项目投产运营后，带走5.5%的木质素，骏泰总热量相应减少，最终蒸发热占有机物燃烧总热量的21.31%，完全不影响骏泰浆纸有限责任公司生产漂白硫酸盐木浆，骏泰热量依然有较大富裕，不影响其富裕热源用于供暖、预热原料、生产蒸汽、发电等用途。骏泰公司生产溶解浆时，年产30万吨溶解浆年产生黑液3

23、50万m，日产黑液量为11667m。溶解浆是在木材蒸煮之前，进行预处理。预处理过后，将半纤维素溶解并排放。后续工序与传统漂白浆一致。因此，溶解浆工艺，对黑液成分影响不大。顺泰科技黑液资源化综合利用项目所需黑液量占骏泰溶解浆工艺的7.1%。骏泰溶解浆黑液中年含木质素总量为24.5万t，其完全燃烧产生的热量为2.701013KJ。溶解浆所需蒸发水量为297.5万m/a，理论需要热量7.441012KJ，按80%的热能利用率，需要热量总量为9.31012KJ。骏泰蒸发热量占总木质素燃烧量的34.4%。顺泰科技黑液资源化综合利用项目投产运营后，带走7.1%的木质素，骏泰总热量相应减少，最终蒸发热占木质

24、素总燃烧热的37.1%。顺泰科技发展有限公司黑液资源化项目投产正式运营后，完全不影响骏泰浆纸有限责任公司的工艺，骏泰热量依然有较大富裕，不影响其富裕热源用于供暖、预热原料、生产蒸汽、发电等用途。因此，本项目不会对骏泰工艺及热平衡造成影响。相反，本项目对骏泰浆纸有限责任公司的少量黑液进行深加工，增加其附加值，创造了新的价值，对双方都有着积极的意义。另外，骏泰改溶解浆之后，又上了一个蒸发器，其蒸发能力有加强，但其碱炉容量由于各种原因，无法扩充。顺泰科技消耗掉骏泰部分黑液，减轻了骏泰碱炉的压力，对骏泰技术改造有着积极的意义。1.2.9 建设项目主要设备选择建设项目主要工艺设备一览表见表1-7。表1-

25、7 主要工艺设备一览表设备名称规格型号数量功率KW备注黑液预处理阶段原黑液贮存池200m33自行设计预黑液进料泵IH80-65-12515.5Q=50，H=20气浮池100m31小型板框压滤机自行设计155日处理量10m3纤维液输液泵IH50-32-20011.5Q=6.3，H=20纤维液回料泵IH50-32-20011.5Q=6.3，H=20回收浆料罐10m31黑液膜过滤阶段膜进料泵IH50-32-20031.5Q=6.3，H=20增压泵IH65-40-250315Q=15，H=80软化水贮存槽100m31混合液回收池196m31膜过滤电控系统配套设计15过滤黑液送料泵IH80-50-250

26、122Q=50，H=80黑液蒸发浓缩阶段蒸发器及配套装置成套设备1蒸发水量5m3/h循环水池700m31水环式真空泵2BE1203-1100145Q=1200，真空度97%浓黑液送料泵IH60-50-12513Q=25，H=20循环水泵IH125-100-200445Q=200，H=50蒸发浓缩电控系统配套设计15黑液磺化反应系统反应罐及配套装置8m357.5常温、常压，带加热套硫酸高位槽0.5m35硫酸高位槽输送泵IH50-32-15050.75Q=3.6，H=20硫酸储存罐10m31甲醛高位槽2m35甲醛储存罐170m31甲醛储罐为圆柱形。其直径为6m，厚度6mm。底部有储料罐口，顶部有进

27、料口和排空阀。其内径均为89mm。甲醛高位槽送料泵IH50-30-15050.75Q=3.6，H=20磺化液贮存罐100m31磺化液送料泵IH65-40-250115Q=25，H=20磺化反应电控系统配套设计15干燥制粉阶段燃煤热风机成套设备2日处理量50吨产品干燥塔及配套装备成套设备2离心雾化器RW5T245喷雾量6000kg/h进料螺杆泵G60-227.5Q=17，H=60热风配风机Y4-73-NO.122110引风量90000m3/h全压0.0220.029Mpa引风机Y4-73-NO.142220引风量133000m3/h，全压0.040.05Mpa鼓风机Y4-73-NO.16255鼓

28、风量90000m3/h压力0.080.12Mpa新鲜空气鼓风机G4-73-NO.11255鼓风量45000m3/h压力：0.030.04MPa旋风除尘器CLK-6004处理风量33706750m3/h布袋除尘器LPPC96-52处理风量200000m3/h自动称量缝袋皮带机配套设计27.5烟囱自行设计1高度40m，出口口径2.4m干燥塔电控系统配套设计251.2.10 项目公用工程1、给排水本项目用水由湖南骏泰浆纸有限责任公司供应，骏泰浆纸有限责任公司现生产、生活用水水源为舞水，能够满足本项目生产、生活用水需求。本项目排水采用清污分流、雨污分流制。雨水（初期雨水除外）排入厂区雨水管网，直接外排

29、本项目废水产生源主要有：黑液膜过滤工序产生的渗滤液、黑液蒸发浓缩产生的二次蒸汽冷凝水、膜清洗废水、反应釜、设备清洗废水、工艺设备间接冷却水、地面冲洗废水和职工生活污水等。工程设计将膜过滤渗滤液、二次蒸汽冷凝水、膜清洗废水与反应釜、设备清洗废水经混合回收液池回收后全部泵回骏泰进行碱回收。本项目各车间地面冲洗水经污水管网收集后排入园区污水处理厂处理。厂区生活污水经化粪池预处理后排入园区污水处理厂处理。2、供热本项目实际用蒸汽量36.9t/d（不到2t/h）。本项目所用蒸汽全部由湖南骏泰浆纸有限责任公司热电站提供。骏泰公司热电站拥有75t/h循环流化床锅炉两台（一用一备），能够保证本项目蒸汽供应。

30、根据建设单位提供，本项目2台热风机能源采用无烟煤（C70%、灰分18.2%、S1%），干燥每吨产品无烟煤耗量403.5kg，全年耗无烟煤量约11298t。3、供电本项目依托骏泰浆纸有限责任公司热电站产生的富余电能（骏泰发电厂发电功率为70000KW，富于电力21000KW），采用电缆对接，完全可以满足本项目的生产及生活用电要求。本项目总装机容量为1615.5KW，年用电量726.975万度。本项目与骏泰公司公用工程的关系一览表见表1-8。表1-8 本项目与骏泰公司公用工程的关系一览表类 别项目内容备 注依托工程原料黑液依托骏泰公司制浆车间年产40万t漂白硫酸盐木浆年产生黑液量450万m；年产3

31、0万t溶解浆年产生黑液350万m。给水工程依托骏泰公司给水工程给水处理站：6万t/d排水工程依托骏泰公司碱回收车间黑液固形物设计处理能力2400t/d供热工程依托骏泰公司热电站75t/h循环流化床锅炉两台（一用一备）供电工程依托骏泰公司热电站热电站发电功率70000KW，富于电力21000KW关于供水、供热、供电建设单位已与湖南骏泰浆纸有限责任公司签定框架协议。1.2.11 项目生产工艺流程木质素磺酸钠生产工艺分为黑液预处理、黑液膜过滤、黑液蒸发浓缩、黑液改性磺化、改性磺化液干燥制粉共5个工序。1、黑液预处理将从骏泰泵来的黑液（固含量15%，pH值1213）通入到气浮池，通过空压机鼓气，将纤维

32、素和皂化物以泡沫的形式浮于水面，然后通过刮刀刮去泡沫以达到除去皂化物和回收纤维的目的。预处理后的预黑液经料泵泵入膜前黑液过滤器。2、黑液膜过滤该工艺是为了进一步提纯木质素。其原理是将预处理后的黑液通过聚砜膜的膜孔径(20100)nm，操作压力(0.021)MPa，允许小的分子通过，可截留大分子的溶质及悬浮物，主要机理为筛分，溶液凭借外界压力的作用，以一定流速在具有一定孔径的超滤膜面上流动，溶液中的无机离子、低分子物质透过膜表面，溶液中的高分子物质、胶体微粒、热原质及细菌等被截留下来，从而达到分离和浓缩的目的，提高黑液中的木质素浓度和纯度。经过聚砜膜后，黑液固含量提高到25%，pH值=12，可得

33、70%左右的透过液，其中木质素超滤截留率为90%，CODCr70%，固形物为50%左右。3、黑液蒸发浓缩采用五体四效蒸发器。蒸发出来的水蒸汽以及其他物质经过冷凝后送入骏泰碱回收工序，而浓缩后的黑液泵入磺化反应罐中反应。蒸发过程中产生的皂化物流入皂化池中，用作骏泰塔罗油的生产。蒸发出来的黑液固含量从25%提高到36%。4、黑液改性磺化黑液经过膜过滤提纯之后，其无机盐含量大大降低，木质素纯度大幅提升。此时对木质素进行磺化改性，将得到品质极高的木质素磺酸钠。其具体反应流程如下图所示：磺化过程分三步：第一步调pH值，操作时间10分钟；第二步加甲醛缩合，反应时间30分钟；第三步，加亚纳磺化，反应3小时。

34、整个反应过程约4小时。其反应原理如下所示： 调节pH（中和反应）： 缩合反应： 磺化反应5、改性磺化液干燥制粉该工艺是将磺化液利用喷雾干燥塔蒸干，最终得到粉末状木质素磺酸钠。木质素磺酸钠生产工艺流程及产污环节见图1-1。图1-1 木质素磺酸钠生产工艺流程及产污环节图1.2.12 劳动定员、工作制度劳动定员：根据项目需要，项目总定员90人。工作制度：年工作日300天，年工作时间6600小时。生产岗位四班三倒制，管理人员按白班制安排，但需安排轮流值勤日。1.2.13 项目实施进度计划本项目从可研立项至安装工程完成试生产，规划建设总周期为12月。具体实施计划见表1-9。表1-9 项目实施进度计划表序

35、号阶段2012年 20136月7月8月9月10月11月12月1月2月3月4月5月1可研立项2初步设计3施工图设计4工程招投标5主体工程6设备安装7联合调试8试生产1.3 与政策、园区规划的相符性及选址合理性分析1.3.1 产业政策符合性分析本项目属于产业结构调整指导目录（2011年本）中鼓励类第十一大项“石化化工”中第9小项“燃料及染料中间体清洁生产、本质安全的新技术（包括催化、三氧化硫磺化、连续硝化、绝热硝化、定向氯化、组合增效、溶剂反应、循环利用等技术，以及取代光气等剧毒原料的适用技术，膜过滤和原浆干燥技术）的开发与应用，以及第三十八大项“环境保护与资源节约综合利用”中第15小项“三废”综

36、合利用及治理工程，因此，本项目的建设符合国家产业政策要求。1.3.2 与湖南怀化工业园区总体规划的协调性分析湖南怀化工业园区是怀化市唯一的省级工业园区。规划区包括北部“怀化工业园区首期”和南部“怀化新加坡生态工业园”，本项目位于怀化工业园区首期，怀化工业园区首期（即北区）规划面积为7.86km2（北至中方区公所，南以竹田小溪为界，西临舞水河，东至怀黔高等级公路）。其功能定位为木竹加工业、造纸及纸制品业、医药制造业、农副食品加工业、环保业及新材料加工基地。本项目立足于造纸黑液资源化，即利用湖南骏泰浆纸有限责任公司制浆产生的黑液，采用当代先进的膜分离技术提取制浆黑液中的碱木质素，通过化学改性工艺技

37、术，生产符合国家质量标准的木质素系列化工产品，以满足市场日益增长的需求。本项目建设地址位于湖南怀化工业园区时代路与滨江大道交汇处东南角，怀化工业园（中方县城）污水处理厂西北侧，湖南骏泰浆纸有限责任公司的南侧。根据湖南怀化工业园区建设局颁发的建设项目选址意见书（选字第2012036号），本项目建设符合湖南怀化工业园区总体规划要求。1.3.3 选址合理性分析1、交通本项目建设地址位于湖南怀化工业园区时代路与滨江大道交汇处东南角。沪昆高速公路从园区的北侧经过，并在该区域内的竹站村设有出入口；规划区舞水河以西有包茂高速公路，其在鸭嘴岩设有出入口，并与沪昆高速在站坪村交汇。209国道已改道至园区东侧平行

38、枝柳铁路，与怀化市区相连接，是园区的主要对外交通联系通道。枝柳铁路从园区东侧经过。区域交通便捷。2、资源与建设场地项目依托湖南骏泰浆纸有限责任公司产业基地，按照园区化、集约化模式发展循环经济、优化资源配置。本项目主要原料之一制浆黑液直接由湖南骏泰浆纸有限责任公司通过管道提供，供电、蒸汽来源亦是湖南骏泰浆纸有限责任公司制浆黑液碱回收产生的富余电能和工艺余热，生产成本低，大大增强了本项目产品的市场竞争能力。本项目新征用地属于湖南怀化工业园区规划用地。园区管委会为了招商引资提供土地供应优惠政策，负责场地的平整工作。建设地点场地各方面条件均可满足工程建设的技术要求，无占用农田，无拆迁安置工作量，有利于

39、项目的建设。3、在环境保护角度 在正常生产情况下，本项目上马后，经采取有效污染治理，对评价区域环境质量影响较小，对关心目标影响较小，区域环境质量没有发生明显的变化，仍符合该地区环境功能区划的要求。 据本环评调查，上游距离本项目最近的集中式生活饮用水源取水口为中方县自来水厂取水口，位于园区污水处理厂排污口上游约8km处。下游距离本项目最近的集中式生活饮用水源取水口为洪江市第二自来水厂取水口，位于园区污水处理厂排污口下游约24km处。因此，本项目评价范围内无集中式生活饮用水取水口，项目的污水排放不会对城镇居民集中式生活饮用水源产生污染。 根据环境空气质量现状监测结果表明，各监测点TSP、SO2、N

40、O2均能达到GB3095-1996二级标准，其中TSP浓度占标准值的50.7%以下，SO2日均浓度占标准值的16%以下，NO2日均浓度占标准值的15.8%以下。特征因子甲醛小时浓度符合TJ36-79工业企业设计卫生标准中“居住区大气中有害物质的一次最高容许浓度”要求，区域环境空气质量现状较好；除S3牌楼电站断面粪大肠菌群外，S1铜锣洲断面、S2干塘垅断面、S3牌楼电站断面、S4杨柳滩断面的pH值、CODcr、BOD5、NH3-N、TN、TP、石油类、粪大肠菌群、甲醛、铜、锌、汞、镉、六价铬、砷、铅、镍、银等18项指标均符合地面水环境质量标准（GB3838-2002）中表1之类标准，各断面SS符
