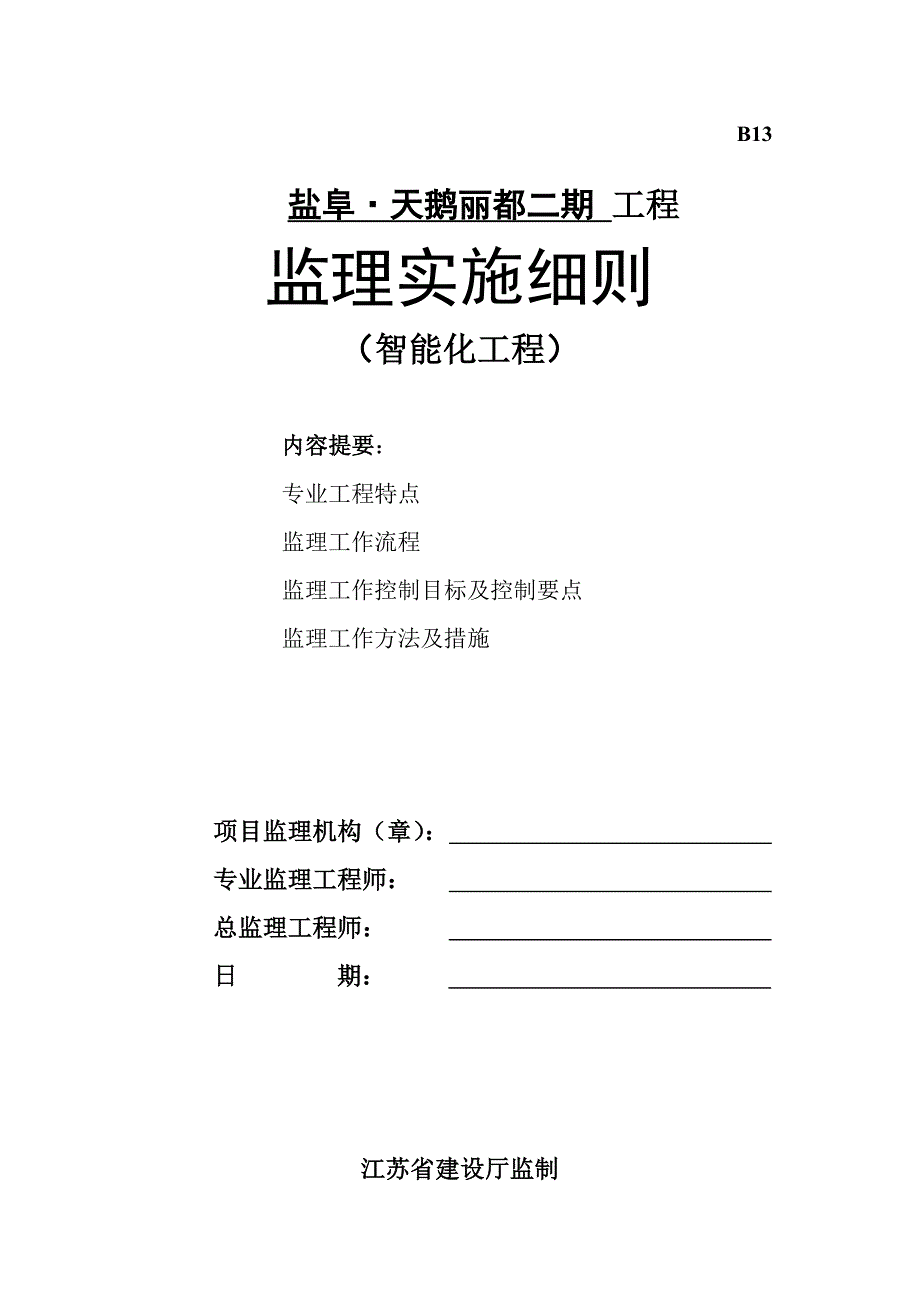

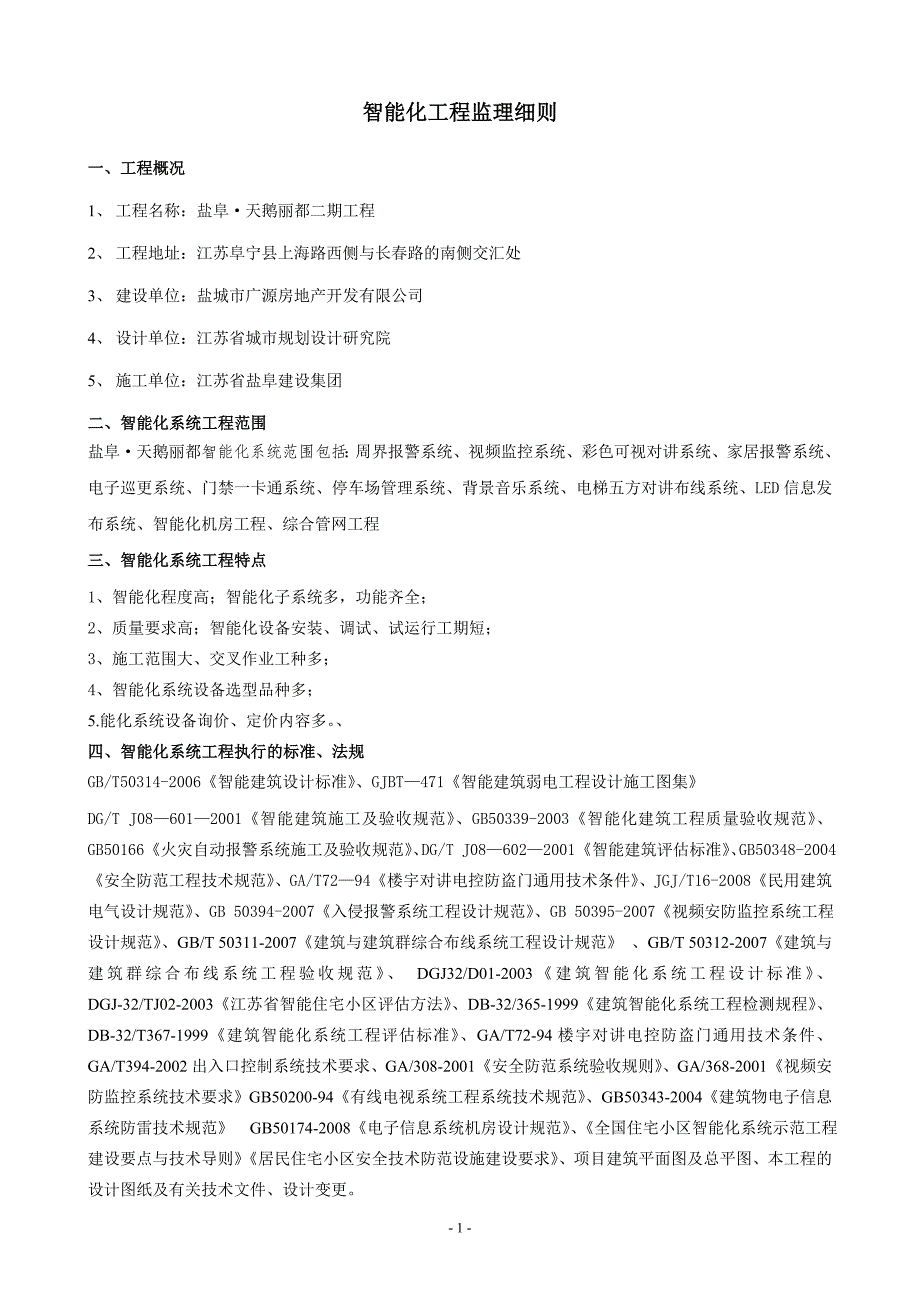

1、 B13盐阜天鹅丽都二期 工程监理实施细则（智能化工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）： 专业监理工程师： 总监理工程师： 日 期： 江苏省建设厅监制智能化工程监理细则一、工程概况1、 工程名称：盐阜天鹅丽都二期工程2、 工程地址：江苏阜宁县上海路西侧与长春路的南侧交汇处3、 建设单位：盐城市广源房地产开发有限公司4、 设计单位：江苏省城市规划设计研究院5、 施工单位：江苏省盐阜建设集团二、智能化系统工程范围盐阜天鹅丽都智能化系统范围包括：周界报警系统、视频监控系统、彩色可视对讲系统、家居报警系统、电子巡更系统、门禁一卡通系统、

2、停车场管理系统、背景音乐系统、电梯五方对讲布线系统、LED信息发布系统、智能化机房工程、综合管网工程三、智能化系统工程特点1、智能化程度高；智能化子系统多，功能齐全；2、质量要求高；智能化设备安装、调试、试运行工期短；3、施工范围大、交叉作业工种多；4、智能化系统设备选型品种多；5.能化系统设备询价、定价内容多。、四、智能化系统工程执行的标准、法规GB/T50314-2006智能建筑设计标准、GJBT471智能建筑弱电工程设计施工图集DG/T J086012001智能建筑施工及验收规范、GB50339-2003智能化建筑工程质量验收规范、GB50166火灾自动报警系统施工及验收规范、DG/T

3、J086022001智能建筑评估标准、GB50348-2004安全防范工程技术规范、GA/T7294楼宇对讲电控防盗门通用技术条件、JGJ/T16-2008民用建筑电气设计规范、GB 50394-2007入侵报警系统工程设计规范、GB 50395-2007视频安防监控系统工程设计规范、GB/T 50311-2007建筑与建筑群综合布线系统工程设计规范 、GB/T 50312-2007建筑与建筑群综合布线系统工程验收规范、 DGJ32/D01-2003建筑智能化系统工程设计标准、DGJ-32/TJ02-2003江苏省智能住宅小区评估方法、DB-32/365-1999建筑智能化系统工程检测规程、D

4、B-32/T367-1999建筑智能化系统工程评估标准、GA/T72-94楼宇对讲电控防盗门通用技术条件、GA/T394-2002出入口控制系统技术要求、GA/308-2001安全防范系统验收规则、GA/368-2001视频安防监控系统技术要求GB50200-94有线电视系统工程系统技术规范、GB50343-2004建筑物电子信息系统防雷技术规范 GB50174-2008电子信息系统机房设计规范、全国住宅小区智能化系统示范工程建设要点与技术导则居民住宅小区安全技术防范设施建设要求、项目建筑平面图及总平图、本工程的设计图纸及有关技术文件、设计变更。五、智能化系统工程的监理工作流程参加设计交底参加

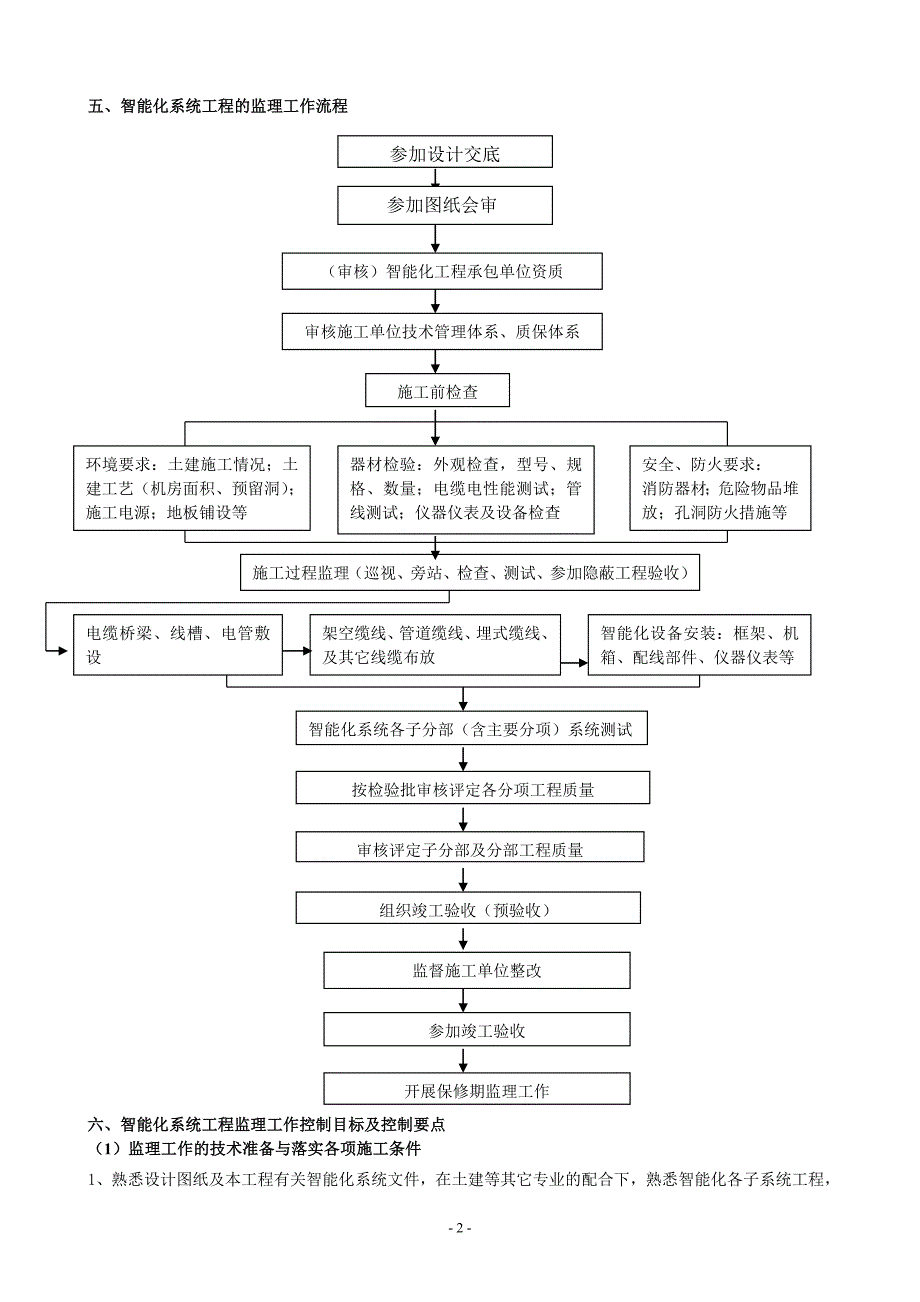

5、图纸会审（审核）智能化工程承包单位资质审核施工单位技术管理体系、质保体系施工前检查安全、防火要求：消防器材；危险物品堆放；孔洞防火措施等器材检验：外观检查，型号、规格、数量；电缆电性能测试；管线测试；仪器仪表及设备检查环境要求：土建施工情况；土建工艺（机房面积、预留洞）；施工电源；地板铺设等施工过程监理（巡视、旁站、检查、测试、参加隐蔽工程验收）智能化设备安装：框架、机箱、配线部件、仪器仪表等架空缆线、管道缆线、埋式缆线、及其它线缆布放电缆桥梁、线槽、电管敷设智能化系统各子分部（含主要分项）系统测试按检验批审核评定各分项工程质量审核评定子分部及分部工程质量组织竣工验收（预验收）监督施工单位整改

6、参加竣工验收开展保修期监理工作六、智能化系统工程监理工作控制目标及控制要点（1）监理工作的技术准备与落实各项施工条件1、熟悉设计图纸及本工程有关智能化系统文件，在土建等其它专业的配合下，熟悉智能化各子系统工程，优化施工单位的作业顺序，为关键工序及部位的监理旁站工作创造条件。2、审核智能化系统工程供配电及临时施工用电的配置，容量及其电源质量；审核用电安全措施。3、审核土建预留孔洞的几何尺寸、轴线标高（特别是地下室板墙、人防工程等防水、防渗漏措施）及设计要求的其它事宜。4、审核本工程智能化系统对室内外环境的防静电要求，根据建筑智能化的专业要求，审核防静电危害环境的施工方案（其中包括：抑制环境组成带

7、电、防止发生静电放电及静电噪声传播等综合预防措施）。5、检查设计要求的已安装的接地线到位及通断情况。（2）施工准备阶段监理工作的控制要点及目标值1、审核本项目智能化系统方案或有关设计文件，及时提供反馈意见，对于有可能进一步优化的系统方案，应及时组织力量，献计献策，完善系统方案，特别是工程信息点总量设置及其配置，要求做到技术先进、经济合理、安全可靠、安装维护方便；审核工程承（分）包单位资质：审核内容包括：施工单位的企业资质、工商执照、企业业绩、企业信誉、所承包的工程内容及范围、特殊行业的施工许可证、本工程项目经理资质及等级证书、特种专业施工人员上岗证书等。要求如下：A、企业资质、营业执照、项目经

8、理资质及等级证书、专职管理人员及特种专业上岗证书、特殊行业的施工许可证符合要求并在法定有效期内。B、企业资质等级与本工程内容、范围及等级相符，企业业绩中要包含与本工程类似的项目业绩。2、审核施工组织设计或施工方案，其中包括：A、适时性（分包单位应在施工前提出）；B、技术保证（分包单位提出的施工技术措施符合本工程设计及智能化专业技术要求）；C、人力资源保证（分包单位提出的有关施工技术人员配置符合施工合同规定的质量、工期要求）；D、施工机械设备保证（分包单位用于本工程施工的机械设备及仪器仪表，符合施工合同规定的质量、工期要求）；E、质量保证（分包单位提出的质量目标明确，管理措施到位）；F、安全保证

9、高科技，特殊专业施工的安全措施符合本工程施工要求）；G、施工条件及计划进度保证（施工前对土建及安装其它专业的要求明确，施工计划进度符合本工程总工期要求）。H、检查三检和三按制度的落实情况（三检制度：自检、互检、交接检；三按制度：严格按照图纸、严格按照工艺、严格按照标准）。I、审核物流控制及成品保护措施。3、审核及认定进场材料、设备：A、进场的智能化系统器材、线缆应符合现行国家标准，符合本工程设计要求；进口材料设备还需提供国家商检部门证明及中文的有关技术文件，合格证、质保书等资料齐全有效。B、光缆等新材料、新设备进场应具有法定的准用文件及有关性能测试报告。还需提供安装、使用、维护保养和试验要求

10、等有关技术文件。C、材料、设备进场检验应有施工、监理共同进行，施工单位为主，监理确认，检验结论应有记录；有异议时送交有资质（既依照法律、法规规定、经相应政府主管部门或其授权机构认可）的试验室抽样检测，试验室出具的检测报告确认符合现行国家标准及相关技术标准规定的，才能在施工中使用；进口材料、设备除上述要求外，还需提供商检证明及中文的规格、型号、性能检测报告、安装使用操作说明书等技术文件。D、审核进场材料、设备的物流及储运计划，其运输和储存应符合材料、设备要求，符合施工进度计划。4、审核工程图纸及技术资料：A、审核本工程系统集成及各子系统的设计图纸和相关设计文件、技术资料。B、审核本工程系统集成及

11、各子系统的系统配置和系统布局。通过以上审核为智能化系统工程安装施工过程的质量、投资、工期三控制打好基础。5、审核承（分）包单位现场项目部的质量、技术管理体系和保证体系：审核要求：工程质量目标明确；技术及质量管理组织机构健全；质量保证体系的三级（企业、项目部、施工班组）管理网络完整；专职管理人员及特种作业人员资质及数量符合要求；技术管理制度健全；人员岗位职责明确；原始记录表格齐全；所用仪器仪表合格有效；过程质量控制计划合理；质量反馈及时到位；实施良性循环。3.1专业工程安装3.1.1线缆敷设安装工程1、在允许焊接的金属结构和混凝土构筑物的金属预埋件上，安装支架时，应焊接固定。2、支架不应安装在具

12、有较大振动、热源、腐蚀性及排污沟道的位置；也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的工艺设备、管道及能移动的构筑物上。3、线槽拐直角弯时，其最小弯曲半径不应小于槽内最粗电缆外径的10倍。4、强弱电均采用PUC管时，弱电配管宜避免与强电配管平行敷设，若必须平行敷设时，相隔间距宜大于0.5m。5、保护管与检测元件或接地设备之间，应用金属软管连接，并设存水弯，金属软管长度宜小于2m。6、黑色钢管与镀锌桥架之间跨接时，应在黑色钢管端焊一只铜螺栓，用4mm2的铜线与镀锌桥架连接。7、保护管埋设于墙内或混凝土内时，其保护层应15mm。8、敷设在电缆沟道内的保护管，不应紧靠沟壁。9、线槽的直线长度

13、超过50m时，宜采取热膨胀补偿措施。10、地面暗敷设线槽一般为3m，留0.6m处设一出线口，超过6m宜加装分线盒；线槽出线口和分线盒必须与地面平齐。11、弱电缆需同一线槽内敷设时，应用金属隔开，分开敷设。12、保护管弯成角度应大于（等于）900。13、保护管的弯曲半径：明敷设，穿无铠装的电缆时，不应小于保护管外径的6倍，穿铠装电缆以及埋设于地下与混凝土内时，不应小于保护管外径的10倍；保护管弯曲处不应有凹陷，裂缝及明显的弯扁。14、单根保护管的直角弯不宜超过两个。15、保护管的两端管口应带线箍或打成喇叭形。16、智能建筑电管内有PE线时，每只接线盒都应与PE线相连。17、采用镀锌电管配管时，其

14、跨接应符合设计及现行国家标准建筑电气工程施工质量验收规范GB50303的规定。18、埋入墙或混凝土内的保护管，其保护层不应小于15mm。19、穿过楼板（或平台）继续向前明敷的保护管段，宜高出楼板（或平台）1m。20、敷设在电缆沟道内的保护管，不应紧靠内壁。21、当配管采用镀锌电管，设计又规定管子间需做跨接时，应满足下列要求：明敷配管应采用设计指定的专业接地线卡跨接；埋地或埋设于混凝土中的电管，可采用熔焊跨接；若电管不允许采用熔焊跨接，可采用穿PE线方式；若管内布有裸软PE铜线，电管可不跨接，但PE线应与它所经过的每一只接线盒相连。22、护管连接后应保证整个系统的电气连续性。23、一般线缆敷设时

15、的环境温度不应低于-70C。24、多芯电缆的弯曲半径不应小于其外径的6倍；同轴电缆的弯曲半径不应小于其外径的10倍。25、线缆穿管敷设截面利用率不应大于（等于）40%；线槽敷设截面利用率不应大于（等于）60%。3.1.2电源与接地系统安装工程1、为防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证通信设备正常工作，电信设备的以下部分均应接地；直流电源、电信设备的机架、机壳、入站通信电缆的金属护套和屏蔽层；交流配电屏、整流器屏等供电设备的外露导电部分；直流配电屏的外露导电部分；交直流两用电信设备的机架、机框内与机架、机框不绝缘的供电整流盘的外露导电部分；电缆、架空线路及有关需要接地的部分

16、如放电器、避雷器、保护间隙等。2、当低压配电系统采用取TN制式供电，电信设备若要求严格限制工频交流对其干扰，且电信设备不易做到与站内各种金属构件绝缘时，应采用TNS制式。3、配电屏、整流器等外露导电部分，当加固装置将其与机架、机框在电气上已连通时，仍需与PE线或PEN线相连。4、电信设备的工作接地，一般要求单独设置，亦可与建筑物内变压器的工作接地共用一个接地装置。但必须通过绝缘的专用接地线与接地装置相连。5、电信设备采用共同接地装置时，其接地电阻应不大于1，宜用两根截面不小于25 mm2的铜芯绝缘线穿管敷设到共同接地极上，当采用基础钢筋作为共同接地极时，连接处应有铜铁过渡接头。6、电子设备的

17、信号接地、屏蔽接地和保护接地等，一般合用一个接地极，其接地电阻不大于4，当电子设备的接地与工频交流接地、防雷接地合用一个接地极时，其接地电阻不大于1。7、对抗干扰能力差的电子设备，其接地应和防雷接地分开，两者相互距离宜在20m以上，对抗干扰能力较强的电子设备，两者距离可酌情减少，但不宜小于5m。8、当电子设备接地和防雷接地采用共同接地装置时，为了避免雷击时遭反击和保证设备安全，应采用埋地铠装电缆供电。9、电缆屏蔽层必须接地，为避免产生干扰电流，对于控制及信号电缆应一点接地。10、为减少趋肤效应和通道阻抗，直流工作接地的引下线应采用多芯铜导线，截面不宜小于35 mm2，当需要改善信号的工作条件时

18、宜采用多股铜绞线。11、输入信号的电缆穿钢管敷设，或敷设在带金属盖板的金属桥架内，钢管及桥架均应接地。12、架设在建筑物顶部的天线金属底座必须与建筑物顶部的避雷网相连，构成避雷系统，通过至少在不同方向的两根引下线或建筑物内的主钢筋进行接地。13、演播室宜采取防静电接地，所处环境电磁场干扰严重时，演播室、控制室及编辑室宜采取屏蔽接地。防静电接地、屏蔽接地可接到系统的接地装置上。14、接地环母线的截面，用铜箔80mm0.35mm。15、电子设备的接地极宜采用地下水平敷设，做成耙形或星形。16、强弱电采用联合接地极时，接地电阻必须小于1。17、采用联合接地极时，智能建筑接地引出线和强电接地引出线不

19、能从同一点引出，两者相距大于3m。18、智能建筑弱电系统中的接地干线应与强电系统的接地干线分开敷设，在设计无规定时，其接地干线截面不宜小于25mm2的绝缘铜导线，并固定在绝缘子的接地排上。3.1.3通信网络系统安装工程1、通信线缆管道采用水泥管块时，应符合邮电部通信管道工程施工及验收规范（YDJ3990）的规定。2、工程中使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求；电缆所附的标志、标签内容应齐全（电缆型号、生产厂名、制造日期和电缆盘长）、清晰；电缆应附有出厂检验合格证。如用户要求，应附有本批量电缆的电气性能检验报告。3、电缆的电气性能应从本批量电缆的任意盘中进行抽样测试。4

20、线料和电缆的塑料外皮应无老化变质现象，并进行通、断和绝缘检查。局内电缆、接线端子板等主要器材的电气性能应抽样测试。当相对湿度在75%以下，用250伏兆欧表测试时，电缆芯线绝缘电阻应不小于200M；接线端子板相邻端子的绝缘电阻应不低于500M。5、剥开电缆头，有A、B端要求的要识别端别，在缆线外端应标出类别和序号。6、光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。7、综合布线系统工程采用62.5/125.5m或50/125m多模渐变折射率光纤光缆和单模光纤光缆时，现场检验应测试光纤衰减常数和光纤长度。8、光纤调度软纤（光跳线）检验应符合下列规定：9、保安接线排：保安接线排的保安单元

21、过压、过流保护各项指标应符合原邮电部规范电信交换设备过电压、电流防护技术要求及试验方法（YD/T950）和局端设备电气防护建筑（ITUTK.20）的规定。10、光纤插座的连接器使用型号和数量、位置应与设计相符。11、光纤插座面板应有发射（TX）和接受（RX）明显标志。12、对绞电缆（UTP）电气性能、机械特性、传输性能及插接件的具体技术指标和要求，应符合数字通信对绞/星绞对称电缆（YD/T831）的规定。13、通信设备之间的连接电缆终端作业可分为插接、绕接和卡接。14、插接电缆终端必须依据设计文件要求进行，电缆的走向及路由应符合厂家有关规定。15、绕接电缆芯线的电缆破头处应平齐，不得损伤芯线的

22、绝缘；分线应按色谱顺序，不得将每组芯线的互绞打开；绕接电缆芯线必须使用绕线枪，不得以手钳代替，并应达到下列要求：每根芯线在端子上绕接的圈数应为：线径为0.40.5mm时68圈，0.61.0mm时46圈；绕接应紧密，但不应叠绕；绕接芯线应从端子根部开始，不接触端子的芯线部分不宜露铜，芯线不得有损伤。16、卡接芯线时应用接插设备生产厂家提供的专用工具，不得随意用代用工具；缆线终端处必须卡接牢固，接触良好；对绞电缆与接插件连接应认准线号、线位色标，不得颠倒和错接。17、对绞电缆芯线终端每对对绞线应尽量保持扭绞状态，非扭绞长度对于5类线不应大于13mm，4类线不大于25mm。18、剥除护套均不得刮伤绝

23、缘层，应使用专用工具剥除；屏蔽对绞线的屏蔽层剥除后应与接插件的屏蔽罩作3600全圆周接续，屏蔽层的长度应覆盖到不使对绞线暴露。19、对绞线在与信息插座（RJ45）相连时，必须按色标和线对顺序进行卡接。插座类型、色标和编号应按设计规定。20、光纤互连和交叉连接装置（光纤连接盒，以下简称LIU）可以为固定和抽屉两种方式，其装配应按设备说明书进行，安装的方式、位置和高度应符合设计要求。21、光纤接续损耗值应符合表1的规定：表1：光纤接续损耗光纤接续损耗（dB）光纤类别多 模单 模平均值最大值平均值最大值融接0.150.300.150.30机械接续0.150.300.200.3022、安装通信设备直流

24、电源线的路由、路数及布放位置应符合施工图的规定；使用导线（铝、铜条或电力电缆）的规格、器材绝缘强度及熔丝的容量均应符合设计要求；电源线应采用整段的线料，不得在中间接头。23、交流系统使用的交流电源线（110V或220V）必须有接地保护线；直流电源线成端接续时应连接牢固，接触良好，保证电压降指标及对地电位符合设计要求。24、通信设备的每一路直流馈电线连同所接的列内电源线和机架引入线两端腾空时，用500V兆欧表测试正负线间的和负线对地间绝缘电阻均不得小于 1M。25、截面积在10mm2以下的单股电力电缆端头用打接头圈连接，接头圈可略砸成扁平，打圈方向应与紧固螺帽的方向一致；截面积在10 mm2以上

25、的多股电力电缆端头应使用线鼻子连接；线鼻子的规格与导线线径相吻合。26、从接地体引入机房的地线，其截面积可按接地电阻和地线长度算出，一般宜为95 mm2，最小小于75 mm2。27、天线的防雷接地体及接地线应事先做好，并测试接地电阻符合设计要求后，方可进行天线安装，对于含有传动关节的构件，应确认转动灵活，无异常声音。28、天线施工中应采用精度为6s级以上带有罗盘的专用经纬仪。29、天线定位时应根据通信方位角及俯仰角用手动调整天线，方位角计算公式如下： 1800tg-1（tg/sin） 式中：从地球站上看卫星正北的方位角（度）； 从地球站上看卫星的仰角（度）；地球站与卫星之间经度差的绝对值（度）

26、地球站纬度（度）； K同步轨道半径与地球半径之比为6.63； 注：卫星经度大于地球站经度时取“-”号，否则取“+”。手动调整天线后，即跟踪卫星发出的电信号进行天线定位微调。30、引入机房的接地线不得少于两根，连接接地母线的接地体与建筑物防雷地线在地下应连通，应尽量利用地下各点金属设施作为接地装置的组成部分。31、VSAT机房内部所有设备的外壳应与接地母线可靠连接。3.1.4办公自动化系统安装工程1、为保障设备安装的安全，设备安装前应严格做好环境（设备的重量、体积和安装空间；供电、设备接地、设备工作温度、湿度及电磁环境等）检查，并应符合设计要求、产品技术文件和安全技术标准的规定。2、网络设备应

27、遵循的协议、标准：网络设备的系统性能指标应符合IEEE、ISO、ATM论坛和国际公认的其他协议标准。3、网络规划：网络设备安装前，应做好网络规划，包括网络拓扑结构图，网络设备安装位置图、网络地址分配表、路由设置表等。4、交换机的系统配置：按各生产厂家提供的安装手册和要求，规范地编写或填写相关配置表格，填写的表格同时应符合网络系统的设计要求；按照配置表格，通过控制台或仿真终端对交换机进行配置，保存配置结果。5、交换机制测试：自检测试：交换机上电后会进行自检测试，通过观察交换机上的指示灯，确认交换机上的模块、端口等组成部分正常工作。连通性测试：从接到交换机的ATM端口或太网端口的站点上Ping交换

28、机的IP地址，检查网络端口的连通性，确认所有端口均应正常连通，非TCP/IP局域网系统可参照此方法进行。系统配置的测试：确认交换机的系统配置符合设计要求。7、广域网接入设备、路由器的测试：自检测试：广域网接入设备、路由器上电后进行自检测试，通过观察广域网接入设备上的指示灯，确认广域网接入设备正常工作，通过观察路由器上的指示灯，确认路由器的模块，端口等组成部分正常工作。连通性测试：连接相关的广域网接入线路（如DDN，Framerelay，ISDN，X.25等），观察广域网接入设备的指示灯，确认广域网的IP地址，确认路由器与广域网接入设备正常连接和路由器基本配置正确。系统配置的测试：确认路由器的系

29、统配置符合设计要求，特别是检查路由表（用SHOW IP Route命令或类似的命令）。8、网络通信设备（交换机/集线器）的安装物理安装：交换机/集线器可以根据设计要求安装在标准19机柜中或独立放置，设备应水平放置，螺钉安装应紧固，并应预留足够大的维护空间。机柜或集线器接地应符合相关标准的接地要求。9、网络集线器的测试：A、自检测试：网络集线器上电后会进行自检测试，通过观察网络集线器的指示灯，确认网络集线器的端口等组成部分正常工作。B、连通性测试：从接在网络集线器端口的站点上Ping接在另一端口站点的IP地址，检查网络集线器端口的连通性，确认所有的端口均应正常连通。10、网络管理软件的安装和配置

30、按照网络管理软件的安装手册和随机文档，安装网络管理软件；根据网络系统的设计要求，配置网络管理软件。11、服务器测试：执行上电开机程序，应正常完成系统自测试和系统初始化；执行服务器的检查程序，包括对CPU、内存、硬盘、I/O设备、各类通信接口的测试，该检查程序正常运行结束，并给出正常运行结束的报告；执行主要性能的测试，给出服务器的主要性能（主频、内存容量、硬盘容量等）指标的报告。12、服务器网络接口卡及数据库软件的安装和测试应符合设计及产品技术文件规定。13、客户机和外围设备的安装和测试应符合设计及产品技术文件规定。14、应用软件的安装验证及系统测试应符合有关软件工程规范的要求进行。3.1.5

31、安全防范系统工程1、各类入侵探测器的安装，应根据可选用产品的特性及警戒范围要求进行安装。2、周界入侵探测器的安装，位置要对准，防区要交叉。室外入侵探测器的安装应符合产品使用要求和防护范围；底座和支架应固定牢靠，其导线连接应采用可靠连接方式；外接导线应留有一定的余量。3、摄像机的安装：应满足监视目标视场范围要求，并具有防损伤、防破坏能力。安装的高度：室内距离地面不宜低于2.5m；室外距离地面不低于3.5m；电梯厢内的摄像机应安装在电梯厢门左侧（或右侧）上角，并应能有效监视电梯厢内乘员；各类摄像机应保持牢固、绝缘隔离，注意防破坏；摄像机在安装前，应逐个通电检查和粗调，调整后焦面、电源同步等性能，在

32、处于正常工作状态后方可安装；摄像机经功能检查、监视区域的观察和图像质量达标后方可固定；在高压带电的设备附近安装摄像机时，应遵守带电设备的安全规定；摄像机信号导线和电源导线应分别引入，并用软管保护，不影响摄像机的转动；摄像机配套装置（防护罩、支架、雨刷等设备），安装时应灵活牢固。4、云台安装在支架上应牢固，转动时无晃动；根据产品技术条件和设计要求，检查云台的转动角度范围、定准云台转动起点方向。5、解码器（箱）应安装在云台附近或吊顶内（但须有检修孔）。6、门口对讲设备：门口机的安装应符合下列规定：门口机的安装高度离地面宜1.51.7m处，面向访客；对可视门口机内置摄像机的方位和视角作调整；对不具有

33、逆光补偿功能的摄像机，安装时宜作环境亮度处理；管理机安装时应牢固，并不影响其他系统的操作与运行；用户机宜安装在用户出入口的内墙，安装的高度离地面宜1.31.5m处，保持牢固。7、有线巡更信息开关或无线巡更信息钮，应按设计要求安装在各出入口或其他需要巡更的站点上，其高度离地面宜1.31.5m处；安装应牢固、端正，户外应有防水措施。8、车库管理设备的读卡机（IC卡机、磁卡机、出票读卡机、验卡票机）的安装应符合下列规定：（1）应安装在平整、坚固的水泥墩上，保持水平、不能倾斜；（2）宜安装在室内；安装在室外时，应考虑防水及防撞装置措施；（3）读卡机与闸门机安装的中心间距宜为2.42.8m。9、感应线圈

34、的安装应符合下列规定：（1）埋设深度距地表面不小于0.2m、长度不小于1.6m、宽度不小于0.9m。感应线圈至机箱处的线缆应采用金属管保护，并固定牢固；（2）应埋设在车道居中位置，并与读卡机、闸门机的中心间距保持在0.9m左右。10、闸门机的安装应符合下列规定：（1）应安装在平整、坚固的水泥基墩上，保持水平、不能倾斜；（2）宜安装在室内；安装在室外时，应考虑防水及防撞措施；（3）闸门机与读卡机安装的中心间距宜为2.42.8m。11、信号指示器的安装应符合下列规定：（1）车位状况信号指示器应安装在车道出入口的明显位置，其底部离地面高度保持2.02.4m左右；（2）车位状况信号指示器宜安装在室内；

35、安装在室外时，应考虑防水措施；（3）车位引导显示器应安装在车道中央上方，便于识别引导信号；其离地面高度保持2.02.4m；显示器的规格一般不小于长1.0m，宽0.3m。12、控制台安装应符合下列规定：（1）安装位置应符合设计要求，正面与墙的净距不应小于1.2m，侧面与墙或其他设备的距离，在主要走道不宜小于1.5m，次要走道不宜小于0.8m；（2）应竖直安装，保持平稳；（3）台内接插件与设备连接应牢靠；内部接线应符合设计要求，无扭曲脱落现象；（4）控制台装机容量应根据需要留有扩展余地； 14、监视器的安装应符合下列规定：（1）监视器安装在固定的机架和机柜上，小屏幕监视器也可安装在控制台操作柜上。

36、当安装在柜内时，应注意电磁屏蔽；（2）监视器的安装位置应使屏幕不受外来光直射。3.1.6综合布线系统工程1、电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m，加上工程中所选用的接插件进行抽样测试，并做好测试记录。2、综合布线系统工程采用光缆时，若工程需要可测试光纤衰减和光纤长度，要求如下：采用光纤测试仪进行调试，若测试结果超出标准（或与出厂测试数值相差太大），应采用光功率计测试复测以确定衰减超标原因。若在同一盘光缆中，长度差异较大，则应从另一端进行调试或做通光试验以判定断纤情况。3、光纤接插软线（光跳线）两端的活动连接器（活接头）端面应装配合适的保护盖帽。4、机架、机柜安装的垂直度

37、偏差应不大于3mm。5、模块式通用插座安装在活动地板或地面上，应固定在接线盒内，插座面板采用直立或水平等形式，接线盒盖面应与地面齐平。6、模块式通用插座底座盒宜采用预置扩张螺钉固定等方式。7、缆线终接后，应留余量，交接间、设备间对绞电缆预留长度宜为0.51.0m，工作区为1030mm，光缆布放宜盘留，预留长度宜为35m；有特殊要求的应按设计要求留存。8、非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的610倍；主干对绞电缆的弯曲半径应至少为电缆外径的10倍；光缆的弯曲半径应至少为光缆外径的15倍。9、敷设暗管宜采用钢管或阻燃硬质PVC管，布放多层

38、屏蔽电缆、扁平缆线和大对数主干电缆或主干光缆时，直线管道的管径利用率应为50%60%，弯管道应为40%50%；暗管布放4对对绞电缆或4芯以下电缆时，管道的截面利用率应为25%30%；预埋线槽宜采用金属线槽，其截面利用率不应大于50%。10、采用吊顶支撑柱作为线槽在顶棚内敷设缆线时，每根支撑柱所辖范围内的缆线可以不设置线槽进行布放，但应分束绑扎，缆线护套应阻燃。11、建筑群子系统采用架空、管道、直埋、墙壁及暗管敷设电、光缆的施工技术要求应按照本地网通讯线路工程验收的相关规定。12、在建筑物中预埋线槽，宜按单层设置，每一路由预埋线槽不应超过3根，线槽截面高度不宜超过25mm，总宽度不宜超过300m

39、m。13、电管、线槽直埋长度超过30m或在线槽路由交叉、转变时，宜设置过线盒。14、从金属线槽至信息插座接线盒间的缆线宜采用金属软管敷设。15、暗管敷设不应有S弯。16、网络地板线缆采用金属线槽敷设。17、金属线槽敷设时，在线槽接头处，每间距3m处，离开两端0.5m处，转弯处等宜设置支架或吊架。18、采用公用立柱作为顶棚支撑柱时，可在立柱中布放线缆。立柱支撑点宜避开沟槽和线槽位置，支撑应牢固。立柱中电力线和综合布线缆线合一布放时，中间应有金属板隔离，间距应符合设计要求。19、综合布线系统干线子系统缆线不得布放在电梯或供水、供汽、供暖管道竖井中，亦不应布放在强电竖井中。20、缆线中间不允许有接头

40、3.2系统测试及调试3.2.1通信网络系统1、光缆线路的主要传输特性：光纤线路衰减、光纤后向散射信号曲线、色散等测试，要求达到设计要求。2、SDH光缆传输设备系统测试及功能检查，包括误码性能测试、光通道衰减测试、激光器保护功能检查、光缆线路系统保护倒换准则检查等应符合系统及设计要求。3、远端模块的系统测试应符合设计要求。4、程控用户交换机、接入网设备、数字数据网（DDN）节点机、会议电视系统、VSAT端站、通信电源等应符合设计及有关标准要求。3.2.2办公自动化系统1、按合同或应用软件设计文件逐条测试执行功能。2、采用渐增测试方法，测试应用软件各模块间的接口及各子系统之间的接口，系统集成测试

41、的结果应符合合同及相关标准要求。3、采用设置故障点及异常条件的方法，测试应用软件的容错性和可靠性。4、按应用软件设计说明书的规定，逐条进行可维护性和可管理性测试。5、对应用软件的操作界面风格、布局、常用操作、屏蔽切换及显示键盘等抽样进行可操作性测试。3.2.3建筑设备监控系统1、系统设备及受控设备的单体调试（包括：DDC的点对点；空调系统单体设备；给排水系统单体设备；变配电照明系统单体设备；电梯运行状态监测等）。2、系统调试（包括：系统接线检查；系统通讯检查；系统监控性能测试等）、系统功能测试，应按建筑智能化系统验收标准和本工程的调试大纲实施。3.2.4安全防范系统1、单机通电检查（包括：入侵

42、探测器；防盗报警控制器；摄像机；视频控制矩阵；前端解码器、控制器；控制编码器；监视器；视频处理器；录像机；出入口设备；巡更设备；对讲访客、车库管理、通信等设备）。2、按现行国家标准及设计要求，调试报警系统、电视监控系统、出入口系统、巡更系统、访客报警系统、车库管理系统、通讯系统。要求系统连续运行120小时内无故障。3.2.5综合布线系统1、对绞布线原则上全部测试（测试项目主要为：接线图、长度、衰减、近端串音衰减等）。若需抽样测试时，线对与信息端口（点）的测试比例应大于10%。2、光缆布线时的光衰减测试方法，应满足GB/T8401的要求。3、综合布线的自检，可采用基本链路测试形式。4、综合布线的

43、应用验收应采用信道测试形式。5、测试不合格的光纤、对绞线、信息端口（点）应及时修复，并经重测，直到合格。3.3工程验收3.3.1检验批的划分1、室外智能化子分部的分项工程的检验批按建筑群及小区大小、投运时间先后、功能区域不同划分。2、智能化动力和智能化照明子分部的分项工程建筑物等电位联结分项工程的检验批划分区域应与土建工程一致。3、备用和不间断电源子分部的分项各自为检验批。4、防雷及接地安装子分部的分项工程检验批，基础可按区域划分成几个检验批。5、核查智能化工程系统（子系统）各项质量控制资料：A、智能化工程施工图设计文件及图纸会审记录，技术核定等洽商记录。B、施工方案。C、主要材料、器具、设备

44、的合格证及进场验收记录等原材料质量保证资料，性能检测、试验报告。D、智能化设备交接试验记录；空载及负荷试运行记录；照明系统通电试运录。E、接地电阻、绝缘电阻测试记录等有关安全功能测试记录。F、隐蔽工程验收记录。G、分部工程所含分项工程质量验收记录。H、分项工程所含检验批质量验收记录。I、强制性条文检验项目抽查记录。J、不合格项目处理记录及验收记录。K、重大质量技术问题实施方案及验收记录。L、观感质量检验项目评定记录。M、工序交接合格等施工现场质量管理检查记录。N、分项工程（含隐蔽工程）的质量验收在施工过程中实施。工程竣工验收时，智能化工程实物质量的抽查（公用建筑的变配电室，技术层的动力工程，供

45、电干线的竖井，屋顶防雷工程，重要或大面积照明工程，以有5%自然间的智能化动力照明工程；配电室和5%自然间智能化照明工程及屋顶防雷工程；5%各类灯具等项目）结果应符合现行国家标准建筑智能化工程施工质量验收规范GB50303-2002规定。其中变配电室通电后抽测的主要项目为：各类电源自动切换或导通状态、开关插座接线正确性、漏电保护装置的动作电流和时间，接地装置的接地电阻及照明设计确定的照度等。3.3.2通信网络系统工程验收1、信息通信系统施工阶段验收，应包括：随工检查、系统测试和初验检查。2、信息通信系统通过初验测试后，即可进行系统验收。系统验收应包括：割接准备、试运转验收测试、最终验收各阶段，并
