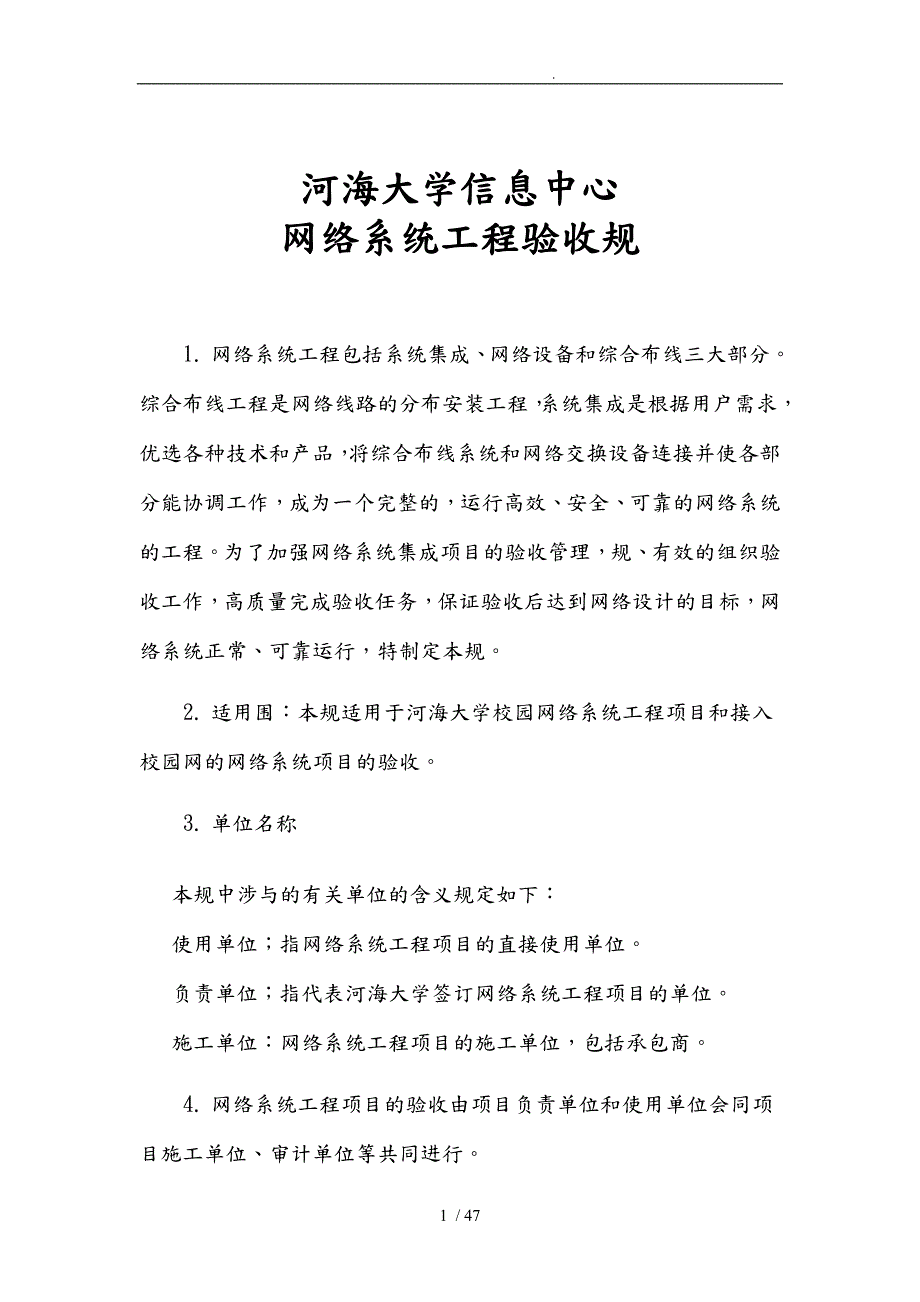

1、 .河海大学信息中心网络系统工程验收规1. 网络系统工程包括系统集成、网络设备和综合布线三大部分。综合布线工程是网络线路的分布安装工程，系统集成是根据用户需求，优选各种技术和产品，将综合布线系统和网络交换设备连接并使各部分能协调工作，成为一个完整的，运行高效、安全、可靠的网络系统的工程。为了加强网络系统集成项目的验收管理，规、有效的组织验收工作，高质量完成验收任务，保证验收后达到网络设计的目标，网络系统正常、可靠运行，特制定本规。2. 适用围：本规适用于河海大学校园网络系统工程项目和接入校园网的网络系统项目的验收。3. 单位名称本规中涉与的有关单位的含义规定如下：使用单位；指网络系统工程项目的

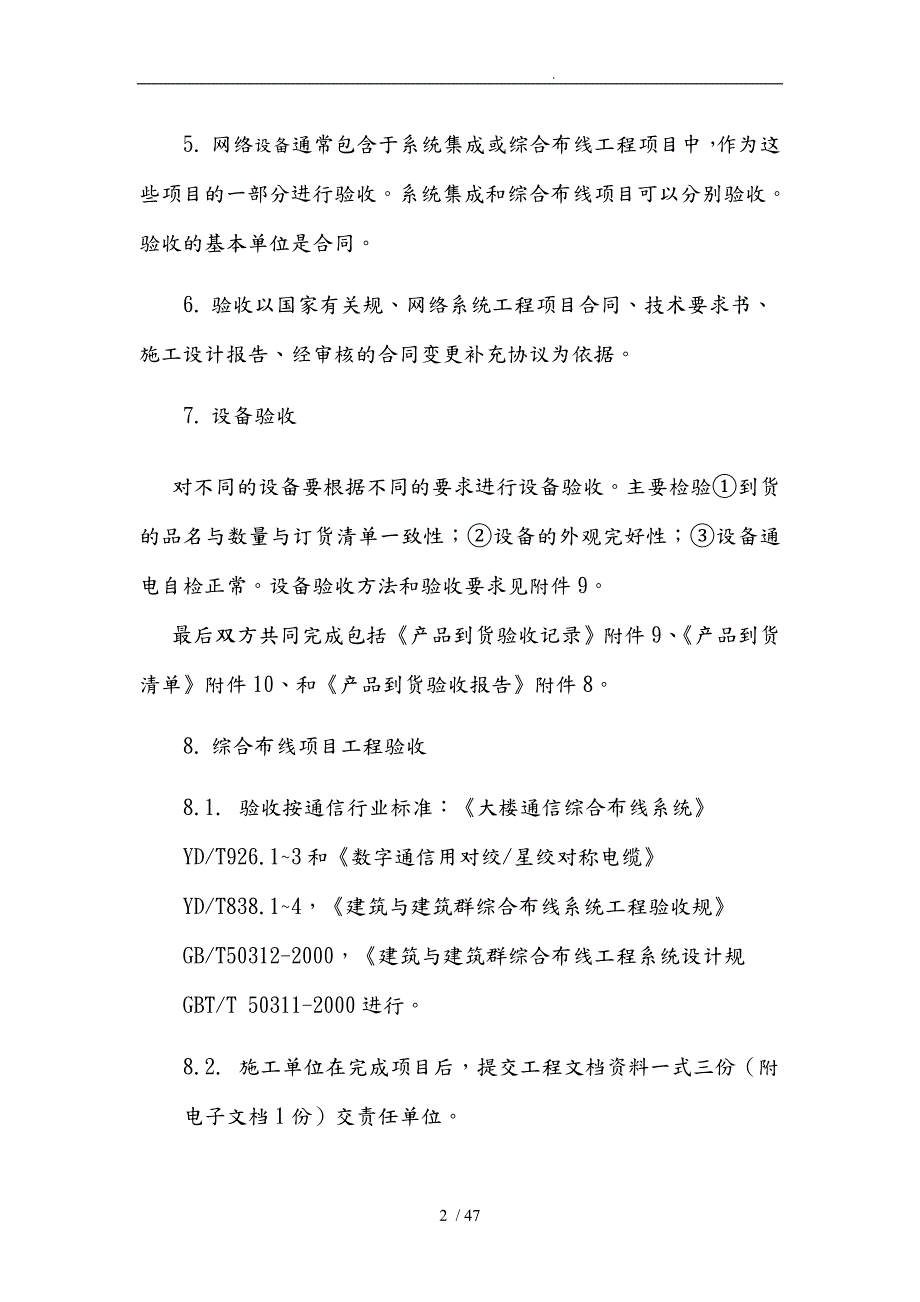

2、直接使用单位。负责单位；指代表河海大学签订网络系统工程项目的单位。施工单位：网络系统工程项目的施工单位，包括承包商。4. 网络系统工程项目的验收由项目负责单位和使用单位会同项目施工单位、审计单位等共同进行。5. 网络设备通常包含于系统集成或综合布线工程项目中，作为这些项目的一部分进行验收。系统集成和综合布线项目可以分别验收。验收的基本单位是合同。6. 验收以国家有关规、网络系统工程项目合同、技术要求书、施工设计报告、经审核的合同变更补充协议为依据。7. 设备验收对不同的设备要根据不同的要求进行设备验收。主要检验到货的品名与数量与订货清单一致性；设备的外观完好性；设备通电自检正常。设备验收方法和

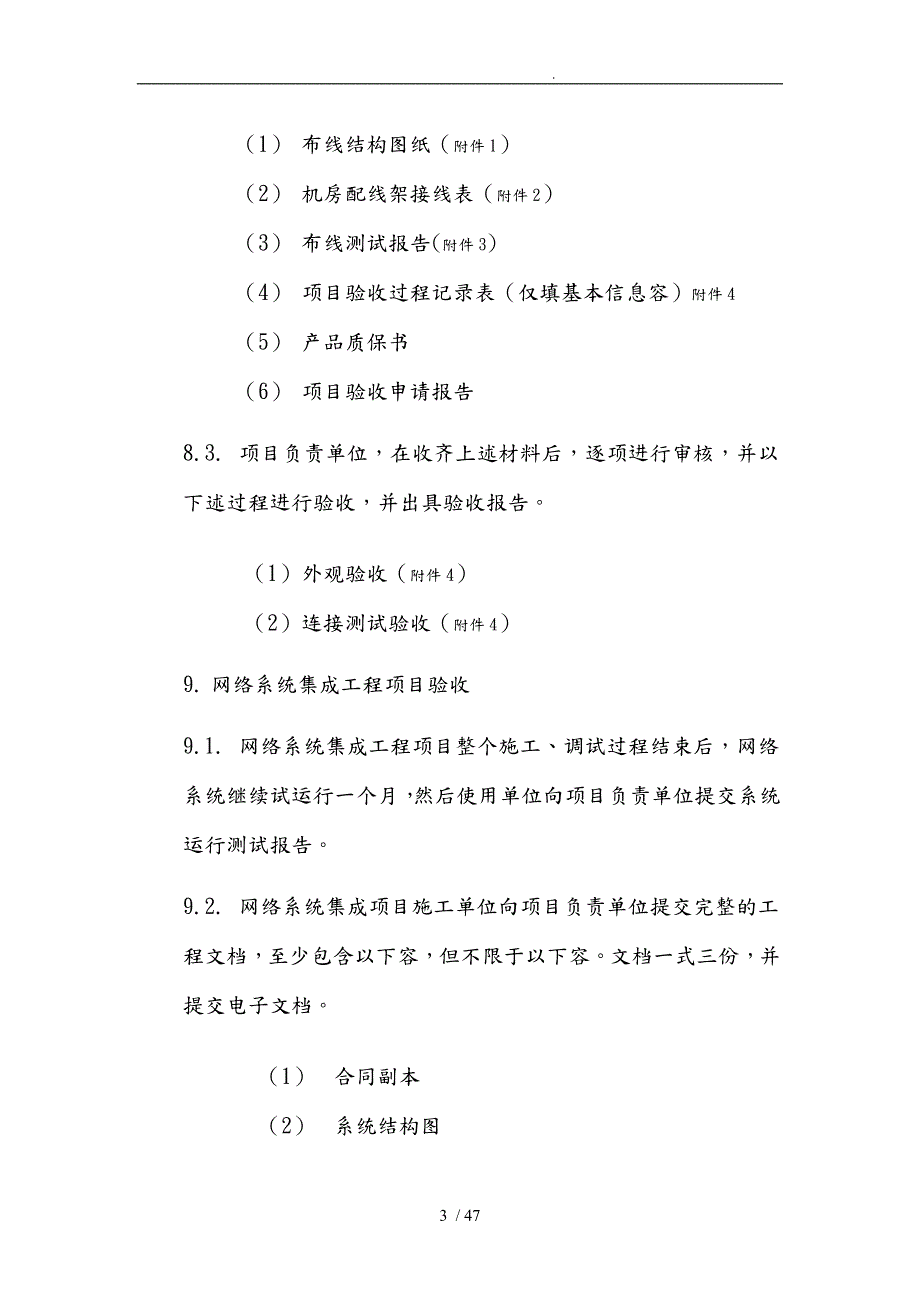

3、验收要求见附件9。最后双方共同完成包括产品到货验收记录附件9、产品到货清单附件10、和产品到货验收报告附件8。8. 综合布线项目工程验收8.1. 验收按通信行业标准：大楼通信综合布线系统YD/T926.13和数字通信用对绞/星绞对称电缆YD/T838.14，建筑与建筑群综合布线系统工程验收规GB/T50312-2000，建筑与建筑群综合布线工程系统设计规GBT/T 50311-2000进行。8.2. 施工单位在完成项目后，提交工程文档资料一式三份（附电子文档1份）交责任单位。（1） 布线结构图纸（附件1）（2） 机房配线架接线表（附件2）（3） 布线测试报告(附件3)（4） 项目验收过程记录表

4、仅填基本信息容）附件4（5） 产品质保书（6） 项目验收申请报告8.3. 项目负责单位，在收齐上述材料后，逐项进行审核，并以下述过程进行验收，并出具验收报告。（1） 外观验收（附件4）（2） 连接测试验收（附件4）9. 网络系统集成工程项目验收9.1. 网络系统集成工程项目整个施工、调试过程结束后，网络系统继续试运行一个月，然后使用单位向项目负责单位提交系统运行测试报告。9.2. 网络系统集成项目施工单位向项目负责单位提交完整的工程文档，至少包含以下容，但不限于以下容。文档一式三份，并提交电子文档。（1） 合同副本（2） 系统结构图（3） 网络拓扑图（4） 设备配置表（5） 设备配置资料（6

5、 网络管理系统工具软件（7） 项目验收申请报告9.3. 由项目责任单位会同有关部门组织系统集成项目验收。并出具验收报告。验收容包括：（1） 设备间验收。附件11（2） 网络拓扑图。网络拓扑图包括： 广域网的连接拓扑(可选）、各个局域网之间通过WAN的连接拓朴、 主干网的连接拓扑、 主交换设备之间连接、 交换机和交换机之间的连接、 次交换机与集线器之间的连接、服务器，打印机以与其它网络服务设备的连接、 网络站点的连接。（3） 网络的规划报告。指的是网络设置信息包括：网段，域，VLAN等。（4） 网络设备信息清单。包括：设备分类清单、网络互联设备清单、 路由器信息、 路由器路由表、交换机端口列表

6、 服务器。（5） 单机、网络测试验收（6） 正常运行时网络重点端口的流量（网络基准测试）路由器或交换机端口流量趋势图、流量趋势。（7） 正常运行时网络协议和繁忙用户的分布统计(网络基准测试)。包括：各种协议所占用带宽的比例、使用协议的最繁忙用户(按不同角度做统计)、数据包数量,大小,类型等、对话最繁忙用户、广播统计(广播,多播,单播)、协议分布记录（8） 网络的吞吐能力或加载测试（路由和交换能力）。互联网吞吐量测试、网络吞吐量测试10. 系统间的配合10.1. 网络交换设备若由系统集成商提供，网络系统集成验收按本规执行。网络交换设备若由使用单位提供，则网络系统集成的目标由使用单位和系统集成商

7、协商，在合同中确定。10.2. 网络系统集成与综合布线系统相关的连接部分（包括连接线即跳线），不论是由系统集成商提供，还是由综合布线工程方提供，均则按本规执行，连接线应达到相应的技术检测标准并且跳线两端有一样的标识，连接线每24根为一组，每组序号为124；每组一色，5组之不得有重色。10.3. 集成商对整个连接进行可靠性测试，并提交测试报告。11. 项目负责单位在收到系统集成项目申请工程验收书后，应与时组织使用、审计、项目施工等单位人员先进行现场验收，再根据提交的系统测试数据与完整的工程文档，对照验收标准逐项逐条核实，确定合格后，提交验收证明意见。12. 本规自发布之日起试行。13. 本规由信

8、息中心负责解释。河海大学信息中心2004年8月12日47 / 47附件1综合布线结构图1 布线结构总图（各楼层间总线路图）2 楼层布线结构图3 典型房间的布线图附件2机房与布线结构表河海大学 机房配线架接线表机架号：接线架排1接线架排2接线架排3端口号用户房间号用户端口号端口号用户房间号用户端口号端口号用户房间号用户端口号111222333444555666777888999101010111111121212131313141414151515161616171717181818191919202020212121222222232323242424承包商： 甲方代表： 年 月 日第 页 共

9、 页附件3网络布线系统测试报告1 总体说明2 测试表河海大学 测试表测试仪器 测试模型 接线位置（接线图）特性阻抗阻抗链路长度衰减近端串扰损耗。承包商： 甲方代表： 年 月 日第 页 共 页附件4网络布线系统验收报告3 外观验收河海大学 项目验收外观验收外观验收项目结论备注信息插座和面板安装主配线架安装缆线布放（楼）电缆桥架与槽道安装（楼）承包商代表： 甲方代表： 年 月 日第 页 共 页河海大学 项目验收外观验收主配线架安装楼层地点规格型式外观齐整垂直度检查水平度检查油漆标志螺丝防震加固接地（1）规格、型式、外观检查；（2） 安装垂直、水平度检查（垂直偏差度应不大于3mm）；（3） 油漆不得

10、脱落、标志完整齐全；（4） 各种螺丝必须坚固；（5） 防震加固措施检查；（6） 接地措施检查。承包商代表： 甲方代表： 年 月 日第 页 共 页河海大学 项目验收外观验收信息插座和面板安装楼层地点规格位置质量检查螺丝拧紧标志齐全安装工艺屏蔽整洁（1） 规格、位置、质量检查；（2） 各种螺丝必须拧紧；（3） 标志齐全；（4） 安装符合工艺要求；（5） 屏蔽层可靠连接。承包商代表： 甲方代表： 年 月 日第 页 共 页河海大学 项目验收外观验收电缆桥架与槽道安装（楼）楼层地点位置垂直偏差水平偏差拼接平滑安装牢固接地整洁（1） 安装位置要正确；（2） 安装符合工艺要求；（3） 接地良好。承包商代表：

11、 甲方代表： 年 月 日第 页 共 页河海大学 项目验收外观验收缆线布放（楼）楼层地点规格路径位置弯曲半径质量检查安装工艺标志整洁（1）缆线规格、路由、位置检查：（2）符合布放缆线工艺要求等。承包商代表： 甲方代表： 年 月 日第 页 共 页4 连接测试验收河海大学 项目验收连接验收测试仪器 测试模型 接线位置（接线图）特性阻抗阻抗链路长度衰减近端串扰损耗。承包商代表： 甲方代表： 年 月 日第 页 共 页附件5系统结构图（基本格式）附件6网络拓扑结构图（基本格式）根据网络的实际情况，画出网络拓扑图：广域网的连接拓扑(可选)、各个局域网之间通过WAN的连接拓朴、主干网的连接拓扑、主交换设置之间

12、连接、交换机和交换机之间的连接、次交换机与集线器之间的连接、服务器，打印机以与其它网络服务设备的连接、网络站点的连接、广域网连接拓扑图、主干路由与交换机之间的连接、 详细连接拓扑以与 服务器的连接。并列出网络设备设置说。例如网络设备设置：l 学生城配置交换机BigHammer6802BigHammer6802Bji机机 作为汇聚层通过1000Base SX四、五、七舍接入层交换机，然后通过1000Base LH/LX到核心交换机。附件7设备配置说明（基本格式）设备名称（汇聚BigHammer6802）安装位置学生城三楼设备间管理地址TELNET密码ENABLE密码USER端口号VLAN的配置对

13、端位置描述端口号VLAN的配置对端位置描述F 1/110/100M电口G 1/7TRUNKStu_dorm_4/251000BaseSXF 1/210/100M电口G 1/8无G 1/3TRUNKstu_dorm_7/251000BaseSXG 1/9无G 1/4TRUNKP8801000BaseLXG 1/10无G 1/5TRUNKStu_dorm_5/251000BaseSXG 1/11无G 1/6无G 1/12无接入层Hammer 2024-1安装位置管理地址TELNET密码ENABLE密码USER端口号VLAN的配置对端位置描述端口号VLAN的配置对端位置描述F 1Vlan441客户端

14、10/100M电口F 14Vlan441客户端10/100M电口F 2Vlan441客户端10/100M电口F 15Vlan441客户端10/100M电口F 3Vlan441客户端10/100M电口F 16Vlan441客户端10/100M电口F 11Vlan441客户端10/100M电口F 24TRUNKFlexH24/110/100M电口F 12Vlan441客户端10/100M电口F 13Vlan441客户端10/100M电口注：“对端位置”填 配线架号排号端口号附件8产品到货验收报告（基本格式）用户名Customer Name ： 合同号Contract No ： （承包商） 公司（简

15、称公司）根据用户单位与公司签订的协议，公司按协议要求将设备运抵甲方安装地，经双方对设备开箱清查和验收，情况如下： 1到货的品名与数量与订货清单一致； 2设备的外观完好无损； 3设备通电自检正常。 附设备安装清单 设备安装清单 页用户联系 Customer contract tel ： Fax ：联系人 电子信箱Person to contract ： Email:地址 Address ： Zip ：授权责任工程师签字 用户负责人签字日期 日期附件9产品到货验收记录（基本格式）产品到货验收记录说明：本记录是在产品到货的条件下，进行验收检测时使用的标准文件。检测过程按照产品到货验收记录提供的方法和

16、容进行，确认检测结果是否符合本记录提供的正确结果，并在交付检测记录栏填写相应结果，如有不符,请在备注栏填写相应现象。一、产品外观检测检测方法：双方人员共同查看设备，对以下检测容进行确认。1.1、硬件产品检测a. 设备型号与硬件模块型号应与合同规定的配置清单完全一致。b. 设备外包装应完整，无严重变形，应为设备原包装并应各种标识齐全。c. 设备外观应无划痕、碰伤以与其它明显缺陷。1.2、软件产品检测a. 产品型号应与合同规定的配置清单完全一致。b. 产品外包装应完整，无严重变形，应为产品原包装并应各种标识齐全。c. 软件介质外观应无划痕、碰伤以与其它明显缺陷。d. 软件容应可通过计算机识别、无病

17、毒、各功能模块可正常安装。二、产品随机附件检测检测方法：双方人员参照随机附件清单清点附件或资料（注：无附件清单的设备可查看附件包外包装是否完整并参考厂商的相关附件说明）。a. 随机附件或资料应完整齐全。b. 各附件或资料应无损坏或与产品容不配套现象。三、产品加电检测检测方法：给设备接通电源（软件产品则是将介质放入计算机的介质设备），对以下检测容进行确认。3.1、网络设备 （通过Console口连接进行观察）a. 设备应能够正常启动，期间不应有故障报错信息。b. 设备启动自检各项硬件信息，包括存容量、模块信息、软件版本等，应与合同规定的设备应有配置相符合。c. 设备启动后系统状态指示灯显示应符合

18、设备相关技术要求。 3.2、计算机设备a. 设备应能够正常启动，期间不应有故障报错信息。b. 设备启动自检各项硬件信息，包括CPU频率、存容量、硬盘容量等，应与合同规定的设备应有配置相符合。c. 主机如有预装操作系统，应能够正常运行。3.3、软件产品a. 介质容应可通过计算机识别。b. 介质容应无病毒或其他与合同要求无关的容。c. 软件产品的各功能模块应可以正常被安装。详细设备清单参见设备到货清单附件10。授权责任工程师签名与日期： 用户方验收人签名与日期：附件10产品到货清单（基本格式）河海大学项目设 备 验 收 清 单机器类型机 器 序 列 号数量外观检测验收产品附件验收加电检测验收其他说

19、明外包装标识表面备注附件资料备注启动硬件信息指示灯备注授权责任工程师签字 用户方验收人签字日期 日期附件11设备间验收（基本格式）河海大学 集成项目设备间验收汇总表设备间地点设备间性质验收意见其他说明设备间性质：接入、楼宇汇聚、主干节点等。（可以有多项）授权责任工程师签字 用户方验收人签字日期 日期河海大学 集成项目设备间验收表序号检测容名称检测项目结果检测人检测日期1机械安装部分1.1交换设备安装是否水平，整齐，是否配置理线设备1.2交换设备在机柜的安装间距是否一致1.3交换设备是否平均分装在设备间的机柜里1.4交换设备标识是否清晰，直观1.5交换设备安装是否具有可维性1.6系统集成与布线工

20、程的连线（跳线）安装是否整齐1.7跳线质量是否达到合同要求1.8跳线两端是否有标识，标识是否清晰牢靠，跳线是否分组，分色2电气部分2.1交换设备接地保护是否可靠2.2交换设备各端口连接是否正常2.3交换设备的信号指示灯是否正常2.4抗干扰、防雷击授权责任工程师签字 用户方验收人签字日期 日期附件12网络设置信息（基本格式）河海大学项目网络设置信息验收1、 （设备） VLAN分配与IP地址设置VLAN IDVLAN名称所属区域网关起始IP地址结束IP地址子网掩码7stu_dorm_7学生七舍192.168.230.254 192.168.231.254192.168.230.1 192.168.

21、231.1192.168.230.253192.168.231.253255.255.255.0441stu_dorm_4_1学生四舍192.168.224.254192.168.224.1192.168.224.253255.255.255.0442stu_dorm_4_2学生四舍192.168.225.254192.168.225.1192.168.225.253255.255.255.0451stu_dorm_5_1学生五舍192.168.227.254192.168.227.1192.168.227.253255.255.255.0452stu_dorm_5_2学生五舍192.168.

22、228.254192.168.228.1192.168.228.253255.255.255.0253Plli与880互连VLAN192.168.10.112、 网络设备IP地址设置验收表安装位置设备名称IP地址子网掩码学生城BigHammer6802192.168.5.1255.255.255.0学生四舍FlexHammer24192.168.5.10255.255.255.0Hammer 2024-1192.168.5.11255.255.255.0Hammer 2024-13192.168.5.23255.255.255.0Hammer 2024-14192.168.5.24255.25

23、5.255.0Hammer 2024-15192.168.5.25255.255.255.0Hammer 2024-16192.168.5.26255.255.255.0学生五舍FlexHammer24192.168.5.50255.255.255.0Hammer 2024-16192.168.5.66255.255.255.0Hammer 2024-17192.168.5.67255.255.255.0授权责任工程师签字用户方验收人签字日期日期附件13网络路由、交换设备设置信息（基本格式）1 路由器信息与路由器路由表路由器名称： 路由器IP： DestinationGatewayFlagsR

24、efsUseInterface2 交换机ARP与交换机端口列表验收汇总表河海大学集成项目路由、交换设备设置验收汇总表设备名称设置验收软件备份验收其他说明授权责任工程师签字用户方验收人签字日期日期附件14单机测试验收表（基本格式）河海大学集成项目单机测试验收汇总表设备名称软硬件配置口令保护测试远程登录管理VLAN功能上联模块测试测试人时间备注外观软件版本系统端口状态特权模式远程登录基本功能显示信息验收方式见附件22授权责任工程师签字用户方验收人签字日期日期附件15网络设置信息（基本格式）河海大学集成项目网络测试验收汇总表验收项目验收容验收结论备注连通性测试中心到分支中心到服务器网络设备间PC到服

25、务器VLAN功能设置与规划以与实际需求VLAN对比测试vlanvlan间广域网访问测试网管测试远程端口监控远程登录管理trap信息监控授权责任工程师签字用户方验收人签字日期日期附件16连通性测试验收表（基本格式）河海大学集成项目连通性测试验收表验收项目发出端IP目的IP验收结论备注中心到分支中心到服务器网络设备间PC到服务器验收方式见附件22授权责任工程师签字用户方验收人签字日期日期附件17 VLAN功能验收表（基本格式）河海大学集成项目VLAN功能验收表验收项目发出端IP目的IP验收结论备注vlanVlanid1Vlanid2Vlan间发出端目的Vlan-idIPVlan-idIP验收方式见

26、附件22授权责任工程师签字用户方验收人签字日期日期附件18网管测试验收表（基本格式）河海大学集成项目网管测试验收表控制端受控端验收结论备注地点Vlan-idIPVlan-idIP远程端口监控远程登录管理trap信息监控验收方式见附件22授权责任工程师签字用户方验收人签字日期日期附件19网络重点端口的流量表（基本格式）河海大学集成项目网络重点端口的流量表设备端口IP时间24小时最大24小时最小流量时间流量时间授权责任工程师签字用户方验收人签字日期日期附件20网络协议流量统计表（基本格式）河海大学集成项目网络协议流量统计表协议端口IP时间：时间时间时间24小时最大24小时最小带宽%带宽%带宽%带宽

27、带宽时间带宽时间授权责任工程师签字用户方验收人签字日期日期附件21大用户流量统计表（基本格式）河海大学集成项目大用户流量统计表端口IP协议数据包数量数据包大小类型广播类型多日平均带宽测试日高峰1小时平均流量24小时最大24小时最小带宽时间带宽时间带宽时间注：广播类型(广播,多播,单播)。授权责任工程师签字用户方验收人签字日期日期附件22河海大学网络系统验收测试说明河海大学网络系统验收测试说明验收测试说明编写的目的是规定网络系统工程的验收中性能测试提供标准与方法。验收测试由双方指定的工程师实施完成。测试过程按照验收要求的容和步骤进行，观察和记录测试结果，分析性能测试方案获取的数据，在结论栏填写

28、相应结果，如有不符,在备注栏填写相应现象。验收测试分为两大部分：一、单机性能测试；二、全网性能测试。本说明使用以下字体与字符串表示不同的含义：字体： 标准字体：用于描述、提示与大部分容；黑体：用于表示标题容以与命令；斜体：用于表示不确定参数。部分不确定参数字符串：user_name:表示用户名；file_name:表示文件名；ip_address:表示ip地址；host_name:表示主机名；domain_name:表示域名；name:表示人名；keyword:表示关键字、检查词； *:表示需要隐藏的口令字。固定字符： ：括号表示键盘上的功能健。一、单机测试1、测试容单机验收测试的容主要包括：
