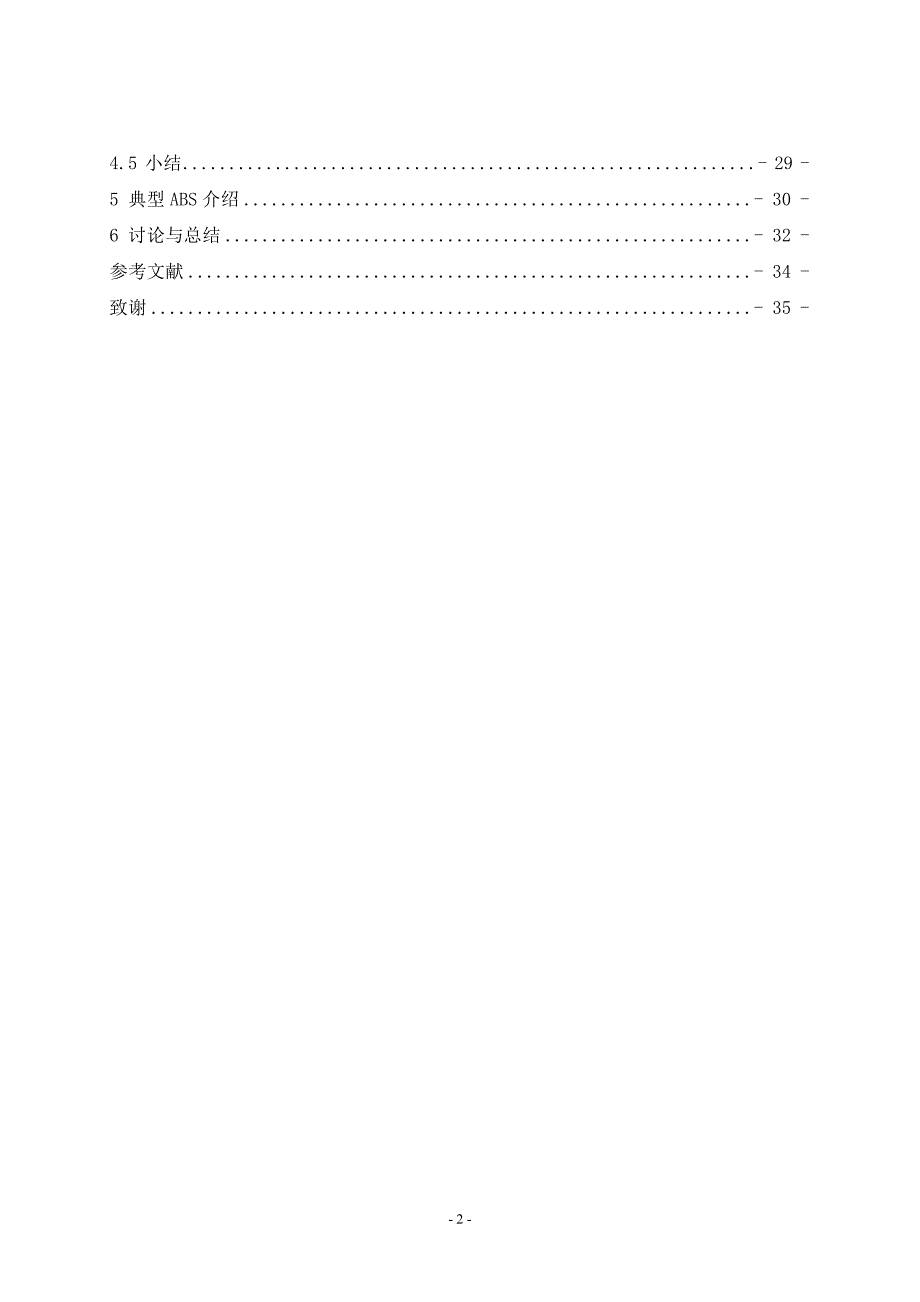

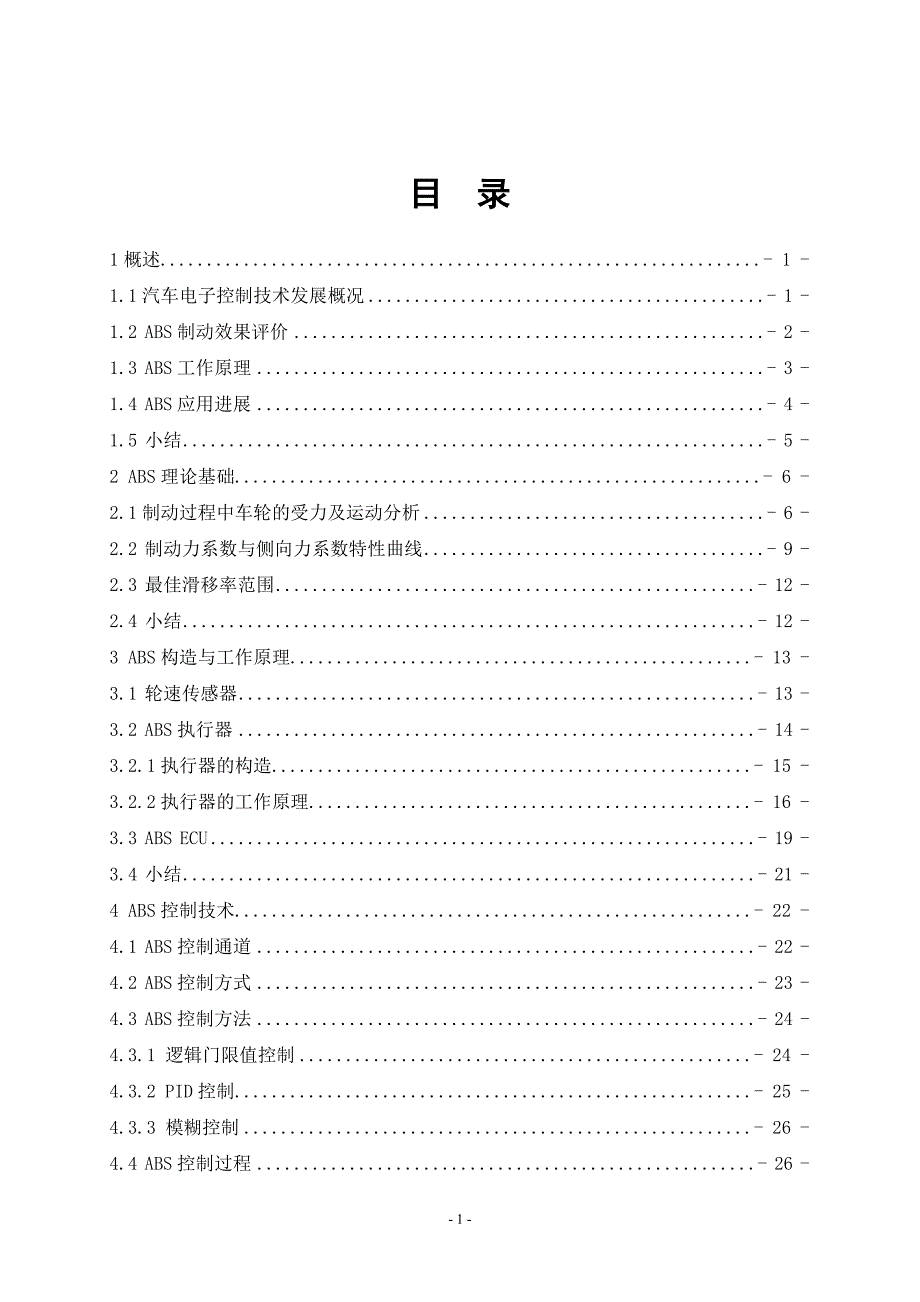

1、目 录1概述- 1 -1.1汽车电子控制技术发展概况- 1 -1.2 ABS制动效果评价- 2 -1.3 ABS工作原理- 3 -1.4 ABS应用进展- 4 -1.5 小结- 5 -2 ABS理论基础- 6 -2.1制动过程中车轮的受力及运动分析- 6 -2.2 制动力系数与侧向力系数特性曲线- 9 -2.3 最佳滑移率范围- 12 -2.4 小结- 12 -3 ABS构造与工作原理- 13 -3.1 轮速传感器- 13 -3.2 ABS执行器- 14 -3.2.1执行器的构造- 15 -3.2.2执行器的工作原理- 16 -3.3 ABS ECU- 19 -3.4 小结- 21 -4 AB

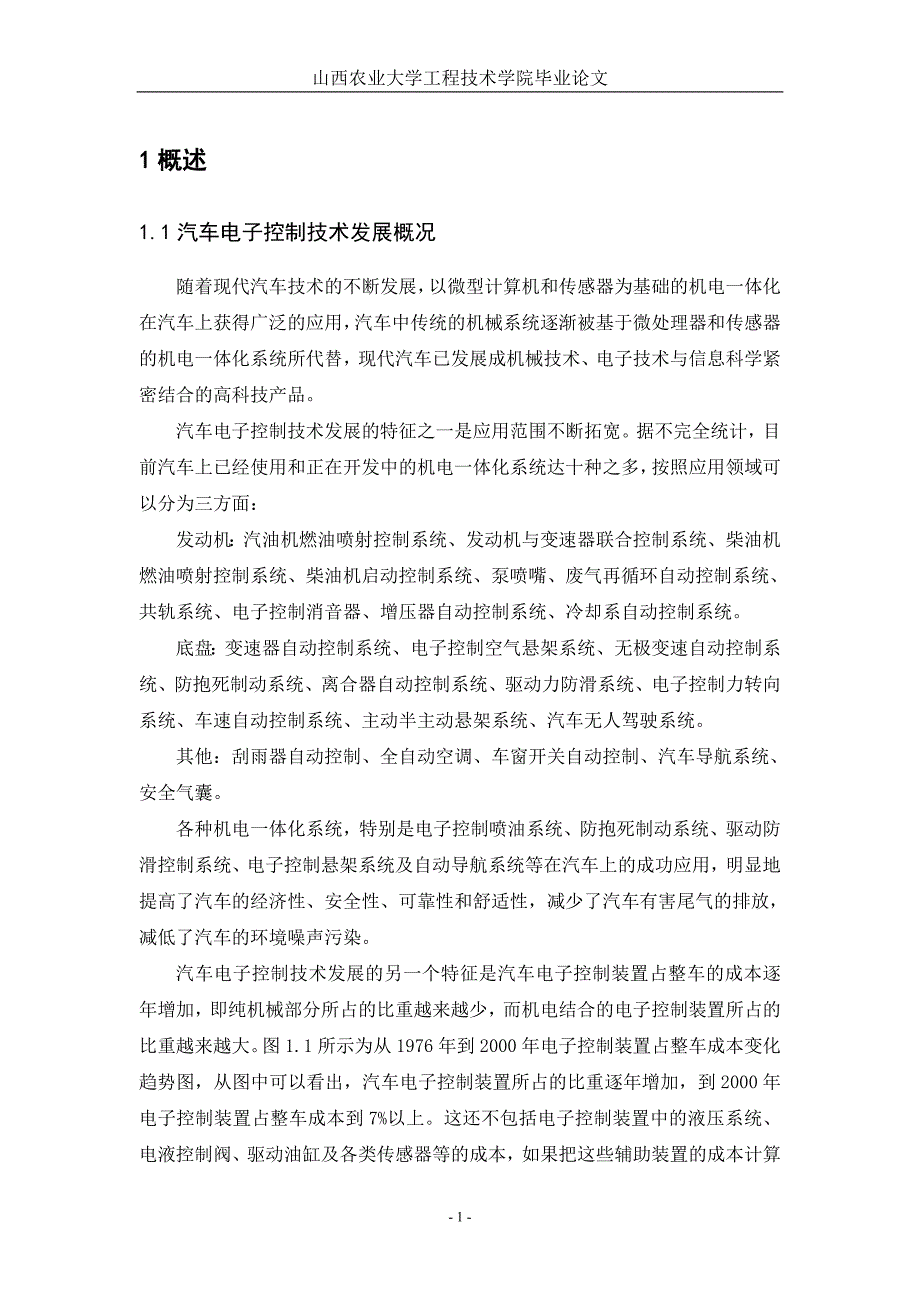

2、S控制技术- 22 -4.1 ABS控制通道- 22 -4.2 ABS控制方式- 23 -4.3 ABS控制方法- 24 -4.3.1 逻辑门限值控制- 24 -4.3.2 PID控制- 25 -4.3.3 模糊控制- 26 -4.4 ABS控制过程- 26 -4.5 小结- 29 -5 典型ABS介绍- 30 -6 讨论与总结- 32 -参考文献- 34 -致谢- 35 - 35 -山西农业大学工程技术学院毕业论文1概述1.1汽车电子控制技术发展概况随着现代汽车技术的不断发展,以微型计算机和传感器为基础的机电一体化在汽车上获得广泛的应用,汽车中传统的机械系统逐渐被基于微处理器和传感器的机电一

3、体化系统所代替,现代汽车已发展成机械技术、电子技术与信息科学紧密结合的高科技产品。汽车电子控制技术发展的特征之一是应用范围不断拓宽。据不完全统计,目前汽车上已经使用和正在开发中的机电一体化系统达十种之多,按照应用领域可以分为三方面:发动机:汽油机燃油喷射控制系统、发动机与变速器联合控制系统、柴油机燃油喷射控制系统、柴油机启动控制系统、泵喷嘴、废气再循环自动控制系统、共轨系统、电子控制消音器、增压器自动控制系统、冷却系自动控制系统。底盘:变速器自动控制系统、电子控制空气悬架系统、无极变速自动控制系统、防抱死制动系统、离合器自动控制系统、驱动力防滑系统、电子控制力转向系统、车速自动控制系统、主动半

4、主动悬架系统、汽车无人驾驶系统。其他:刮雨器自动控制、全自动空调、车窗开关自动控制、汽车导航系统、安全气囊。各种机电一体化系统,特别是电子控制喷油系统、防抱死制动系统、驱动防滑控制系统、电子控制悬架系统及自动导航系统等在汽车上的成功应用,明显地提高了汽车的经济性、安全性、可靠性和舒适性,减少了汽车有害尾气的排放,减低了汽车的环境噪声污染。汽车电子控制技术发展的另一个特征是汽车电子控制装置占整车的成本逐年增加,即纯机械部分所占的比重越来越少,而机电结合的电子控制装置所占的比重越来越大。图1.1所示为从1976年到2000年电子控制装置占整车成本变化趋势图,从图中可以看出,汽车电子控制装置所占的比

5、重逐年增加,到2000年电子控制装置占整车成本到7%以上。这还不包括电子控制装置中的液压系统、电液控制阀、驱动油缸及各类传感器等的成本,如果把这些辅助装置的成本计算在内,则电子控制装置占整车的成本比图中所示的比例还要高一些。最新资料分析表明,汽车电子产品占现代轿车的成本已经达到30%。图1.1电子控制装置占整车成本1.2 ABS制动效果评价汽车防抱死制动系统是汽车上应用最为广泛和成功的机电一体化系统之一,其英文名称为Antilock Braking System,简称ABS,它是汽车上的一种主动安全装置,用于防止汽车制动时车轮抱死,以获得最佳效果。根据汽车制动动力学理论,汽车的制动效果主要用下

6、列二个指标评价:(1)制动效果,即制动距离与制动减速度;(2)制动时汽车的方向稳定性,即制动时汽车不发生跑偏、侧滑以及失去转向能力的性能。制动距离是指汽车以一定的速度行驶时,从驾驶员开始操作制动控制装置(踩制动踏板)到汽车完全停住为止所驶过的距离。制动距离与制动踏板力、路面附着条件、汽车载荷、汽车行驶初速度等因素有关。从力学的观点来看,车轮与路面之间制动力的大小对制动距离的长短有着决定性的影响。制动时,特别是紧急制动尽可能短,即车轮与路面之间的制动力尽可能大。制动时汽车的方向稳定性是指汽车在制动过程中维持直线行驶或按预定弯道行驶的能力。制动时车轮自动向左或向右偏驶称为制动跑偏。侧滑是指制动时汽

7、车的某一轴或两轴发生横向移动。前轮失去转向能力是指弯道制动时,汽车不在按原来弯道行驶,而是沿弯道切线方向驶出,或者在直线行驶制动时,转动方向盘后汽车仍然按直线方向行驶的现象。国内外的统计分析表明,制动跑偏,侧滑和失去转向能力是造成交通事故的主要原因之一。造成制动跑偏、侧滑和失去转向能力的原因是汽车与路面之间的侧向力太小。从维持汽车制动时方向稳定性出发,希望汽车与路面之间的侧向力越大越好。有经验的驾驶员有时采用所谓的“点刹”,即先将制动踏板踩到底,稍微放松一下以后再踩到底,如此反复进行,直到汽车停住为止。ABS实际就是这种制动过程的自动控制系统,它根据车轮的运动状态自动调节作用在制动盘或制动轮鼓

8、上的制动力,防止制动轮抱死,使车轮与道路路面之间的制动力和侧向力尽可能达到最大,从而减小制动距离,提高制动时汽车行驶方向稳定性。1.3 ABS工作原理汽车防抱死制动系统主要由轮速传感器、电子控制单元(Electrical Control Unit,简称ECU)和ABS执行器等组成:.图1.2 ABS示意图1.轮速传感器 2.电子控制单元 3.ABS执行器 4.ABS信号灯其中,轮速传感器安装在汽车驱动轮上,连续不断地测取车轮的轮速,并将这些信号传递给ABS ECU,电子控制单元将检测到的转速信号处理后与预先存储在电子控制单元中的参考值进行比较,如果车轮的角减速度急剧增大,表明该车轮即将抱死,A

9、BS ECU指示执行器降低该车轮制动轮缸的制动液压,车轮开始转动,当传感器的信号表明车轮又正常转动时,ABS ECU又发出指令升高车轮制动轮缸的液压,而执行器则根据电子控制单元的指令“降低”、“增大”或“保持”各车轮制动轮缸的制动液压,从而以脉冲形式(每秒410次)进行制动压力的调节,将车轮的滑移率始终控制在最佳滑移率范围内,从而保证在制动过程中车轮与路面之间的地面制动力和侧向力最大,缩短制动距离,最大限制地保证制动时车轮的稳定性,提高安全性。1.4 ABS应用进展最早的汽车防抱死制动系统可以追溯到英国1932年发布的专利“制动时防止车轮压紧转动的安全装置”。随后的1936年,德国的Bosch

10、公司将电器传感器用于测量车轮的转速,并用电动机对控制阀孔口的大小进行控制,以调节制动压力,该技术被认为是ABS朝实用化方向迈出的最重要的一步,其原理一直延用至今。早期的ABS系统主要用在飞机、火车和挂车上,在汽车上的应用尽管在20世纪50 年代就已经开始,但普及一直很缓慢,主要原因是当时的ABS采用机械式调控装置,难以满足复杂工况的需求。进入20世纪70 年代,随着电子技术的进步,数字电子技术,大规模集成电路的发展和微型计算机的应用,ABS的控制技术日趋成熟。1978年德国的Bosch公司与Mercedes-Benz公司合作,将处理器引入到ABS的控制中,开发了Mercedes-Benz/Bo

11、sc-ABS2B型三通道防抱死制动系统,并批量装于奔驰小汽车上。此后,ABS技术得到快速发展,发达国家汽车装备ABS的数量逐步增加。据估计,20世纪初美国的汽车基本装备了该系统,全世界汽车ABS装备的比率将达到90%以上。 为了改善交通安全状况,各国还纷纷通过立法和采用其他行政措施促进ABS的应用。1987年前欧洲体共同颁布的法规规定,自1989年起,欧洲体成员国汽车厂凡申请新车型许可证时,所有新车必须装备ABS;同时规定:自1991年开始,欧洲体成员国凡16t上的载重汽车也必须装备ABS,并禁止进口未装备ABS的汽车。日本从1991年10月起规定,对总质量超过13 t的牵引车和总质量超过10

12、t的运输危险品的拖车以及在高速公路上行驶的大客车均须装备ABS。美国1994年8月颁布的商用汽车ABS法规规定:截止到1996年,全国新出厂的气压制动在货车和气压制动公共汽车均应安装ABS;采用液压制动系统的整体式载货车和公共汽车,规定在1998年必须安装ABS。美国的保险公司宣布,凡装备ABS的汽车可以减收保险费。目前,汽车ABS仍需进一步提高系统的技术性能,提高系统元件的可靠性,其发展趋势为:(1)ABS/ASR一体化 ASR是驱动力防滑转系统的英文缩写,其英文全称为Anti-Slip Regulation。有时也称为驱动力控制系统,其英文全称为Traction Control Syste

13、m,简称为TRC。ASR也是典型的机电一体化控制系统,其作用是在汽车的启动和加速过程中,控制传递到驱动轮上的驱动力矩,防止车轮空转,从而使启动和加速过程快速而稳定,ABS制造公司常将二者集成为一体,实现信息与资源的共享。(2)减小体积,降低重量 现代汽车装备的辅助装置越来越多,一方面汽车的重量随之增加,能耗与运行成本也相应地增加;另一方面,可供这些装置布置的空间受到限制,因此,减小ABS的体积,降低系统的总重量一直是ABS的生产公司追求的目标。(3)基于CAN总线的多控制集成网络控制 由于汽车上采用的机电一体化控制装置越来越多,每个系统都有自己的ECU和传感器,装置和信息不能共享。采用基于CA

14、N总线的多控制系统集成网络控制,将ABS与其他系统集成控制,可以节约成本,提高控制效率.1.5 小结机电一体化在汽车上的成功应用,明显地提高了汽车的经济性、安全性、可靠性和舒适性,减少了汽车有害尾气的排放,减低了汽车的环境噪声污染。从1932年发展至今的汽车防抱死制动系统是汽车上应用最为广泛和成功的机电一体化系统之一,其英文名称为Antilock Braking System,简称ABS,它是汽车上的一种主动安全装置,用于防止汽车制动时车轮抱死,以获得最佳效果。该系统主要由轮速传感器、电子控制单元(Electrical Control Unit,简称ECU)和ABS执行器等组成:其工作原理为,

15、车轮轮速传感器测取车轮的轮速,并将信号输入控制器,控制器计算出车速、轮速、滑移率和车轮的减速度、加速度,并对这些信号进行分析和判断,根据分析和判断的结果控制ABS执行器的动作。而执行器则根据电子控制单元的指令“降低”、“增大”或“保持”各车轮制动轮缸的制动液压,进行制动压力的调节,将车轮的滑移率始终控制在最佳滑移率范围内,从而保证在制动过程中车轮与路面之间的地面制动力和侧向力最大,缩短制动距离,最大限制地保证制动时车轮的稳定性,提高安全性。在造成交通事故中,制动跑偏,侧滑和失去转向能力是主要原因之一。而造成制动跑偏、侧滑和失去转向能力的原因是汽车与路面之间的侧向力太小。从维持汽车制动时方向稳定

16、性出发,希望汽车与路面之间的侧向力越大越好。ABS这种汽车防抱死装置最大的优点就是根据车轮的运动状态自动调节作用在制动盘或制动轮鼓上的制动力,防止制动轮抱死,使车轮与道路路面之间的制动力和侧向力尽可能达到最大,从而减小制动距离,提高制动时汽车行驶方向稳定性,而这一过程的完成不需要我们人为的进行“点刹”。2 ABS理论基础 2.1制动过程中车轮的受力及运动分析汽车的制动效果与制动过程中车轮的运动状态及车轮与路面之间的作用力密切相关。为了研究车轮的运动及车轮和路面之间的作用力,建立如图2.1所示的轮胎坐标系(为简化起见,车轮的内外倾角没有参考)。坐标系的原点位于轮胎与路面接触(简称轮胎接地区)的中

17、心,x轴位于地平面上,正向指向车轮的前进方向;y轴在地平面上且垂直于x轴,正向指向车轮的左侧;z轴与地面垂直,正方向向上。图中车轮的滚动方向与车轮前进方向之间的夹角称为侧偏角。图2.1轮胎坐标系12制动过程中路面对轮胎的作用力可分解为三个坐标轴方向的分力:沿 x轴方向的分力为Fx,即为地面制动力,又称纵向力;沿y轴方向的分力为Fy,称之为侧向力,或称横向力;研z轴方向的分力为Fz,为路面对轮胎的法向反作用力。地面制动力和侧动力实质上是轮胎与路面之间的“摩擦力”,与汽车轮胎上所受的法向反作用力Fz成正比,即Fx=fxFz Fy=fyFz 式中,比例系数fx和fy分别为称为制动力系数和侧向力系数。

18、在后面的分析中我们将会看到,制动力系数和侧向力系数与车轮的运动状态有关,在制动过程中是动态变化的。制动过程中车轮的运动状态分为纯滚动、纯滑动和边滚边滑。如果汽车的行驶速度,即车轮中心的运动速度与车轮滚动的圆周速度相同,则车轮在路面作纯滚动;如果驾驶员通过制动控制装置向制动轮施加的作用力足够大,将制动轮抱死,此时汽车在自身惯性力的推动下继续向前运动,则车轮在路面上做纯滑动;当制动轮受到制动器制动力的作用而又没有抱死时,一方面,由于制动器制动力的作用,车轮滚动的圆周速度降低;另一方面,在汽车自身惯性力的作用下,汽车继续前运动,且行驶速度大于车轮滚动的圆周速度,轮胎与路面之间产生的滑移,车轮处于边滚

19、边滑的状态。作用在制动轮上的制动器制动力越大,车轮滚动的成分越少,而滑动的成分越多。一般用制动滑移率来描述制动过程中的滑移程度,其定义为(图2.2):图 2.2 制动滑移率12S=(v-vr)/v Vr=rw式中 S-制动滑移速度 V-汽车形式速度 Vr-车轮圆周速度 R-车轮动力半径 W-车轮角速度显然,车轮做纯滚动时,车轮实际行驶速度与车轮滚动的圆周速度相等,即v=vr,制动滑移率为0;车轮做纯滑动,即车轮抱死时,车轮的圆周速度为零,即vr=0,制动滑移率为1;车轮既滚动又滑动时,制动滑移率在0-1之间。可见滑移率描述了制动过程中车轮滑移的程度,滑移率越大,表面滑移越严重。以上讨论的是汽车

20、在直线路面上行驶的情形。当汽车转向或行驶在弯曲的道路上时,由于惯性等因素的作用,车轮受到侧向力的作用。此时车轮的滚动方向与汽车的行驶方向不一致,两者之间的夹角称为侧偏角。有侧偏角时的车轮滑移率定义如下(图2.3):图 2.3 滑移率-制动力系数特性曲线12绝对滑移率 S=(v-vr)/v 纵向滑移率 Sbx=(v-vrcos)/v 侧向滑移率 Sby=(vrsin)/v 式中 侧偏角2.2 制动力系数与侧向力系数特性曲线制动过程中的地面制动力和转向力都是通过车轮与道路接地面之间的摩擦产生的。汽车道路试验表明,轮胎的制动力与侧向力,只有当车轮滚动的圆周速度与车轮的行驶速度之间存在差异时才会产生。

21、换言之,制动时轮胎与路面之间的制动力系数与滑移率有着密切的关系,这种函数关系通常用滑移率制动力系数特性曲线来描述。图2.4 滑移率制动力系数特性曲线12图2.4给出的是测试得到的典型的滑移率制动力系数特性曲线。在制动的初始阶段,随着滑移率的增加,制动力系数急剧增加,滑移率增大到最优滑移率Sm时,制动力系数达到最大值fm。此时的制动力系数fm称之为峰值附着系数,一般出现在S=0.15-0.2附近。此后,随着滑移率的继续增加,制动力系数逐渐减小,直至车轮完全抱死,滑移率为1时,制动力系数减小到一个稳定值fs,该值称之为滑移附着系数。由图2.4可以看出 ,只有在曲线上峰值附着系数出现之前的各点(包括

22、峰值附着系数点)(O-A段)以及滑移率为1的那一点,制动过程是稳定的。在不稳定区AB段,滑移率对制动力矩十分敏感,很快滑移到抱死状态。图2.5所示为测试得到的侧向力系数随着侧偏角变化曲线。由图2.2可知,当侧偏角不超过5时,侧向附着系数随着侧偏角的增大近似性地增大;当侧偏角范围达到5-10时,侧向力系数继续增大并达到最大值;当侧偏角再增大时,侧向力系数反而有所下降。图2.5侧向力系数随侧偏角变化曲线12轮胎的制动力系数与侧向力系数反映了轮胎的附着性能,主要受路面种类(路面材料、有无冰雪等)、路面状况(干燥或潮湿)、轮胎型号、轮胎槽纹形状及深度、胎冠的橡胶成分、轮胎充气压力及汽车行驶速度等因素的

23、影响。图2.6为试验测得的各种典型路面的制动力系数特性曲线。从图2.6中可以看出,路面种类及lumina状况对制动力系数的的影响很大。其中干燥水泥路面的附着性能最好,峰值附着系数达到1.13,而结冰路面的峰值附着系数仅为0.23。图 2.6路面状态对制动力系数特性曲线的影响12图2.7表示汽车行驶速度对制动力系数曲线的影响。在干燥的沥青路面上,车速从10km/h变为40km/h,特性曲线变化较小,表明在干燥的路面 汽车行驶速度对制动力系数的影响很小。而在潮湿的沥青路面上,随着车速的增加,制动力系数下降,对应着峰值附着系数fm和滑移附着系数fs下降,尤其是滑移附着系数的下降更为显著,导致车轮抱死

24、状态下的制动距离较最优滑移率时的要长。图2.7制动力系数特性特性曲线与车速的关系12轮胎的侧向附着性能除受侧偏角的影响外,还与轮胎的滑移率有着密切的关系。图2.8中给出了滑移率为不同值(从0-0.4)时的侧向力系数特性曲线。由图2.8可知,随着滑移率的增加,轮胎的侧向附着性能降低。这一变化趋势从图2.9中看得更清楚。图2.8不同滑移率时侧向力系数随侧偏角变化的曲线12图2.9给出的是在不同侧偏角条件下,侧向力系数随滑移率变化的规律。对给定的侧偏角,在不制动的时候,轮胎的滑移率为零,这时轮胎的侧向力系数最大。司机踩下制动踏板随着制动力的加大,轮胎的滑移率增加,侧向力系数逐渐减小。最后,当轮胎的滑

25、移率达到1,即轮胎抱死时,车轮的侧向力系数几乎为零。图 2.9 不同侧偏角时侧向力系数随滑移率变化曲线122.3 最佳滑移率范围综合纵向及侧向附着系数与滑移率的特性曲线分析,可以得出如下结论:轮胎的附着性能与轮胎的滑移率密切相关。滑移率保持在0.1-0.3之间时,轮胎的纵向附着系数和侧向附着系数都较大。滑移率超出这个范围后,特别是车轮抱死后,纵向附着系数下降,而侧向附着系数将为零。这意味着制动距离加长,而且方向稳定性降低。图2.10中给出的滑移率范围0.1-0.3称之为最佳滑移率范围。ABS系统的作用,就是在制动时,通过控制车轮的速度,将滑移率范围控制在0.1-0.3之间,从而缩短制动距离,提

26、高车轮制动时的方向稳定性。图2.10 最佳滑移率范围122.4 小结我们知道汽车的制动效果与制动过程中车轮的运动状态及车轮与路面之间的作用力密切相关。通过对车轮运动过程中车轮和路面之间的受力分析,得出制动力系数和侧向力系数与车轮的运动状态有关,并在制动过程中是动态变化的。而轮胎的制动力系数与侧向力系数反映了轮胎的附着性能,轮胎的附着性能与又轮胎的滑移率密切相关。当滑移率保持在0.1-0.3之间时,轮胎的纵向附着系数和侧向附着系数都较大。滑移率超出这个范围后,特别是车轮抱死后,纵向附着系数下降,而侧向附着系数将为零。这意味着制动距离加长,而且方向稳定性降低。 ABS系统的作用,就是在制动时,通过

27、控制车轮的速度,将滑移率范围控制在0.1-0.3之间,从而缩短制动距离,获得较高的附着利用率来提高车轮制动时的方向稳定性。3 ABS构造与工作原理同其他机电一体化系统一样,ABS的硬件构成除了机械系统本体(汽车的液压制动系统)以外,主要由传感器、执行器和控制器三部分组成。这里,传感器主要指车轮轮速传感器,其功能是检测车轮转速,并将信号输入控制器;执行器实际上是一个附加在普通液压力调节装置,其功能是自动调节制动轮缸的液压;控制器即前述的ABS ECU,其作用是接收车速、轮速和减速度等传感器的信号,计算出车速、轮速、滑移率和车轮的减速度、加速度,并对这些信号进行分析和判断,根据分析和判断的结果控制

28、ABS执行器的动作。3.1 轮速传感器如图3.1所示,轮速传感器主要由传感器转子与传感头两部分组成。常见的传感器转子是一个带齿的圆环,由磁阻较小的铁磁性材料制成,一般安装在随车轮一起转动的部件上,如半轴、轮毂或制动盘等,与车轮同步转动。传感头根据极轴形状的不同可分为凿式、菱式和柱式极轴轮速传感头等,其内部结构基本相同:主要由永磁体磁芯、传感线圈和极轴等组成。传感头直接安装在车轮附近不随车轮转动的部件上,如半轴套管、转向节、制动底板等,极轴端部与传感器转子的轮齿之间保持一定的间隙。轮速传感器的主要工作原理如图3.2所示。当转子的齿隙与传感头的极轴端部想对应时,极轴端部与齿圈之间的空气隙最大,永磁

29、体磁芯产生的磁力线就不容易通过齿圈,传感线圈周围的磁线就较弱;而当转子上的齿顶与传感头的极轴端部相对应时,极轴端部与齿圈之间的空气隙最小,永磁体磁芯所产生的磁力线就容易通过齿圈,感应线圈周围的磁场就较强。当转子随同车轮转动时,转子的齿顶和齿隙交替地与传感头极轴端部相对,传感器感应线圈周围的磁场随着发生强弱交替变化,在感应线圈中产生交变电压。交变电压的频率与齿圈的齿数成正比。因此,轮速传感头输出的交变电压的频率与相应车轮的转速成正比。通过计算感应线圈感应交变电压的频率即可确定车轮的转速和角加速度。 图 3.1 轮速传感器141.导线 2.永久磁铁 3.壳体 4.线圈 5.极轴 6.转子图3.2

30、轮速传感器的工作原理141.转子 2.极轴 3.感应线圈 4.永磁体磁芯3.2 ABS执行器ABS执行器又称液压调节器或制动压力调节器,是在普通的液压制动系统上加装的液压调节装置,主要由调节制动液压的电磁阀(又称压力控制阀)、电动液压泵和低压储液器等组成。ABS执行器通常集成为一个整体,安装在制动主缸和制动轮缸之间。3.2.1执行器的构造(1)电磁阀。电磁阀是ABS执行器的核心部件,其作用是控制制动轮缸的进油和出油。ABS电磁阀主要有二位三通 、三位三通和二位二通几种。早期的ABS执行器有的采用二位三通或三位三通电磁阀,现代汽车防抱死制动系统采用二位二通电磁阀的居多,每个制动轮一般对应两个二位

31、二通电磁阀,一个常开吸入电磁阀,简称进油阀,控制制动主缸到制动轮缸的进油,另一个常闭排出电磁阀,简称出油阀,控制从制动轮缸到电动液压泵和低压储液器的出油。图3.3所示为Bosch ABS5型ABS二位二通进油阀结构示意图。当电磁线11上没有端电压时,阀芯7的锥形顶部在弹簧6预紧力的作用下脱离阀座4,进油口和出油口接通,进油阀处于开启状态,来自制动主缸的制动液经进油管滤清器1进入阀座4内的通道,并经出油口进入制动轮缸;当向电磁线圈11提供端电压时,电磁线圈对衔铁9产生电磁吸引力,阀芯在电磁吸引力的作用下克服弹簧张力向下移动,直至阀芯锥形顶部紧压靠在锥形阀座上,进油口和出油口的通道被断开,制动液不

32、能从制动轮缸进入制动主缸,制动主缸中的制动液也不能流入制动轮缸。图3.3二位二通进油阀示意图15 图 3.4 二位二通出油阀示意图151.进油管滤清器 2.密封圈 3.阀体 1. 阀座 2.O形环 3.滤清器支撑体4.阀座 5.滤清器 6.弹簧 7.阀芯 4.滤清器 5.密封圈 6.阀芯 7.弹簧8.O形环 9.衔铁 10.密封圈 8.阀体 9.衔铁 10.电磁线圈11.电磁线圈 12.线圈架 11.线圈架Bosch ABS 5型ABS二位二通出油阀结构见图3.4与进油阀一样,出油阀采用的也是电磁工作原理,所不同的是电磁阀开启和关闭的条件与进油阀正好相反。当电磁线圈10不通点时,阀芯6的锥形顶

33、部在弹簧7预紧力的作用下紧压靠在阀座1上,进油口和出油口的通道断开,出油阀处于关闭状态;向电磁线圈施加端电压后,电磁线圈对衔铁9产生电磁吸引力,阀芯在电磁吸引力的作用下克服弹簧张力向上移动,阀芯锥形顶部与阀座之间产生间隙,进油口和出油口的通道被接通,出油阀处于开启状态。(2)低压储液器和电动液压泵。低压储液器和电动液压泵是执行器的压力降低装置。当出油阀开启时,从制动轮缸流出的制动液经过低压储液器并由电动液压泵泵回制动主缸中。电动液压泵由电动机驱动,并根据ECU的指令运转和停止。3.2.2执行器的工作原理 ABS执行器液压制动系统的种类很多,但其工作原理大同小异,下面以Bosch ABS 5为例

34、分析ABS执行器的工作原理。 (1)常规制动时(ABS不工作):常规制动过程中,ABS不起作用,ECU也不向电磁阀输出电压。因此,进油阀4保持开启状态,出油阀7保持关闭状态,来自制动主缸2的制动液经进油阀进入制动轮缸6,在制动轮缸中建立制动压力,实施汽车制动。此时电动液压泵10不工作,位于出油路中的单向阀11防止制动液流到液压泵中。放松制动踏板1时,车轮制动轮缸中的制动液一部分通过单向阀5,另一部分经进油阀4回流到制动主缸中。以上过程如图3.5 所示。图3.5 常规制动时,液压制动系统工作原理图151.制动踏板 2.制动主缸 3.注油容器 4.进油阀 6.制动轮缸 7.出油阀 8.储油罐 9.

35、单向阀 10.电动液压泵 11.单向阀 (2)紧急制动时(ABS工作):紧急制动时,当四个车轮中的任一车轮即将抱死时,ABS执行器根据电子控制单元(ECU)传送的信号控制该车轮上制动轮缸中的制动液压,从而达到防止该车轮抱死的目的。 “压力降低”状态:当车轮即将抱死时,ECU向进油阀和出油阀电磁线圈施加12V的端电压,进油阀关闭,出油阀打开,来自制动主缸的制动液不能流进制动轮缸,制动轮缸中的制动液通过出油阀送至储液罐8中。如此作用的结果是车轮制动轮缸中的制动液压下降,制动轮制动力减小,从而达到防止车轮抱死的目的。与此同时,ECU传送信号给电动液压泵,使之开始工作,将储液罐中的制动液送至制动主缸中

36、制动管路压力降低的速率是由“压力降低”和“压力保持”两种状态的交替进行来调节的,以上过程如图3.6 所示。图3.6 压力降低时,液压制动系统原理图151.制动踏板 2.制动主缸 3.注油容器 4.进油阀 6.制动轮缸 7.出油阀 8.储油罐 9.单向阀 10.电动液压泵 11.单向阀 “压力保持”状态:当制动轮缸中的制动压力降低或升高且轮速已达到预定值时,ECU给进油阀电磁线圈提供12V的端电压,给出油阀电磁线圈提供0V的端电压,进油阀和除头发都关闭,制动液在回路中不流动,制动轮缸中的制动压力保持在该水平上。以上过程如图3-7 所示。图 3.7 压力保持时,液压制动系统原理图151.制动踏板

37、 2.制动主缸 3.注油容器 4.进油阀 6.制动轮缸 7.出油阀 8.储油罐 9.单向阀 10.电动液压泵 11.单向阀 “压力升高”状态:当车轮制动轮缸中的制动管路压力需要升高以提供更大的制动力时,ECU将进油阀和出油阀电磁线圈的端电压均置为0V,进油阀打开,出油阀关闭,制动主缸中的制动液经进油阀流至制动轮缸中。如此作用的结果是制动轮缸中的液压升高,同时产生的制动轮制动力也随之升高。制动管路压力升高的速率是由“压力升高”和“压力保持”两种状态的交替进行来调节的。以上过程如图3.8 所示。图3.8压力升高时,液压制动系统原理图151.制动踏板 2.制动主缸 3.注油容器 4.进油阀 6.制动

38、轮缸 7.出油阀 8.储油罐 9.单向阀 10.电动液压泵 11.单向阀3.3 ABS ECUABS ECU的主要功能是接收轮速传感器和其他传感器输入的信号,进行放大,转换,计算,比较和判断,谈后根据判断的结果控制电磁阀的开关和电动液压泵的运转,以控制制动器制动压力。ABS ECU(图3.9)是一个基于单片机的控制器,包括硬件和软件两部分。ECU硬件由输入处理电路,单片计算机,输出处理电路和安全保护电路组成,各组成部分集中安装在一块印刷电路板上,并封装在金属壳体内。ABS ECU软件是根据ABS控制逻辑编写的控制程序,固存在单片计算机的只读存储器(ROM)中。图3.9 ABS电子控制单元ECU

39、151. 输入处理电路 输入ABS ECU 的信号主要有:1轮速传感器信号;2点火开关,制动开关,液位开关等外部信号;3轮速传感器监测信号的反馈信号;4电磁阀继电器,液压泵驱动电器继电器等工作电路的监测信号等。按照输入信号的形态可以将其分为三种类型:模拟信号,通断二进制数字信号和连续脉冲数字信号。对于轮速传感器信号这样的模拟信号,需要进行低通滤波,整形,放大等预处理,并将处理过的信号通过A/D转换器转换成适合单片计算机CPU处理的数字信号。对于点火开关,制动开关,液位开关这样的通断二进制数字信号和电磁阀继电器监测信号等这样的连续脉冲数字信号,尽管他们本身是数字信号,但由于各种各样的原因洗脑的幅

40、值不适合单片计算机CPU直接进行处理(CPU的工作电压为5V),必须经过输入处理电路的处理,变成计算机能处理的数字信号形式后在输入控制器的计算机中,进行进一步的分析处理。2.单片机 单片机是ABS ECU的核心,也是ABS的核心。早期的ABS ECU采用8位单片机,目前采用16位单片机的居多,也有的开始采用32位单片机。单片机内部的CPU将输入的信号按一定的算法进行计算,根据计算的结果确定出相应的控制命令,然后将控制信号通过数字端口D0输出,经过模拟电路的驱动功率放大就可以直接举动电磁阀。ABS ECU一般由两个单片机组成,以保证系统工作安全可靠。两个单片机接收同样的输入信号,在进行运算和处理

41、的过程中,通过交互式通讯,对两个单片机的结果进行比较,如果处理结果不一致,单片机立即使ABS系统退出工作,防止系统发生故障后导致错误控制。单片机不仅能检测ECU内部的工作过程,还能监测系统中有关部件,如轮速传感器,泵电动机工作电路,电磁阀继电器工作电路等的工作状况。当监测到这些电路工作不正常时,也立即向安全保护电路输出停止ABS系统工作的指令。3.输出处理电路 输出处理电路将单片机输出的控制信号(如压力增加,保持,减小),通过D/A转换器转换成模拟控制信号,通过控制功率放大器向执行器(电磁阀)提供控制电流或电压,驱动执行器工作。4.安全保护电路 安全保护电路由电源控制,故障记忆,继电器驱动和A

42、BS警告灯驱动等电路组成。安全保护电路接收骑车电源的电压信号,对电源电压是否稳定在规定的范围内进行监控,同时将12V或14V电源电压变成ABS ECU内部需要的5V标准电压。同时还对继电器电路,ABS警告灯电路进行控制。当ABS出现故障时,如电源电压过低,轮速传感器信号不正常及计算电路,电磁阀控制电路等有故障时,能根据微处理器的指令,切断有关继电器的电源电路,使ABS停止工作,回复常规制动功能,起到失效保护作用。同时,将仪表板上的ABS警告灯点亮,提醒驾驶员ABS系统出现故障,应进行检修。并将故障存储在存储器内,以便进行自诊断时,将存储的故障信息调出,供维修时使用。3.4 小结ABS除了机械系

43、统本体(汽车的液压制动系统)以外,主要由传感器、执行器和控制器三部分组成。传感器主要指车轮轮速传感器,其功能是检测车轮转速,并将信号输入控制器;执行器实际上是一个附加在普通液压力调节装置,其功能是自动调节制动轮缸的液压;控制器即前述的ABS ECU,其作用是接收车速、轮速和减速度等传感器的信号,计算出车速、轮速、滑移率和车轮的减速度、加速度,并对这些信号进行分析和判断,根据分析和判断的结果控制ABS执行器的动作。汽车防抱死制动系统根据汽车的行驶状态、车轮的转动情况,在制动过程中自动调节施加在制动器上的压力,把车轮滑移率控制在一狭小范围内,不使车轮抱死,以保证汽车在各种行驶条件下制动时均能充分利

44、用轮胎与路面间的纵向和侧向附着力,提高汽车抗侧滑的能力,缩短制动距离,有效提高行车安全性。装备ABS的车辆可以在不同路况、天气下降低事故发生率,它已是世界上普遍公认的提高汽车安全性的有效措施之一。目前在国外,ABS 已作为汽车的标准装备,国内法规也强制要求重型货车和大型客车必须安装ABS。电子控制单元(ECU: Electronic Control Unit)是 ABS 控制系统的核心部件,也是衡量 ABS 系统性及功能等级的主要部件,它的性能好坏直接影响到整套 ABS 系统的控制效果,由它来控制 ABS 的执行部件压力调节器,以决定输出制动气室内压力的大小,进而决定制动力矩的大小。无论制动系

45、统其它部件性能如何完好,一旦控制核心 ECU 出现了问题,则 ABS 系统的防抱制动性能将不会起到应有作用,有时甚至使制动效果恶化。因而在以后的ABS开发过程中ECU应做为重点来开发,使ABS的性能能够更好发挥利用。4 ABS控制技术4.1 ABS控制通道ABS中能独立进行制动压力调节的管路称控制通道,按照控制通道的数目,ABS可以分为四通道式,三通道式,双通道式和单通道式(图4.1)。图4.1 ABS控制通道13(a)四通道式 (b)三通道式 (c)双通道式 (d)单通道式1.转速传感器 2.压力传感器四通道式制造成本高,制动过程中容易产生横摆力矩,ABS采用这种布置方式的很少。双通道式尽管

46、制造成本低,但很难兼顾汽车对制动效能和方向稳定性的要求,ABS采用这种布置方式的也不多见。实际使用的ABS液压系统以三通道式居多。三通道式的前轮有两个独立的控制通道,后轮则只有一个充分利用两个全论的附着力,同时保证制动过程中的方向稳定性。单通道式的控制通道一般不值在汽车的后桥上,其制造成本低,在一些轻型载货车上有较广泛的应用。4.2 ABS控制方式ABS控制通道有独立控制,低选择控制,高选择控制,修正的独立控制和智能选择控制几种控制方式。(1)独立控制独立控制室指每个车轮都有其专用的控制通道,与其他车轮无关,即一个轮速传感器对应一个压力控制阀。独立控制能使每个车轮的制动力系数利用率达到最大值,

47、以获得最佳制动效果。但对于不对称路面,由于制动力系数不同,使左右轮产生的路面制动力不同,导致汽车产生附加的横摆力矩,使汽车难以控制。因此,独立控制系统的制动距离短,但操纵性和方向稳定性不太好,多用于中重型载货车的后轴。 (2)低选择控制 低选择控制是指一个车桥上的两个车轮由一跳通道控制,即两个轮速传感器对应一个压力控制阀。低选择控制的制动压力取决于先抱死的车轮,对于不对称路面,即选择制动力系数较低的一侧车轮。低选择控制使得左右车轮产生的制动力相同,减少或消除了横摆和转向力矩,提高了制动时的操纵稳定性。但这种控制方式使得制动力系数较高的一侧车轮的制动力系数得不到充分利用,使得制动距离加大。对于有着相同制动力系数的路面,地选择控制和独立控制的制动距离是相同的。(3)高选择控制 高选择控制也是一个车桥上的两个车轮由一条通道控制,即两个轮速传感器对应一个压力控制阀。但其选择其中制动力系数较高的一侧车轮进行控制,使制动力系数得到充分利用,制动距离短。对于制动力系数不对称的路面,该控制方式会产生附加的横摆力矩,降低制动时的方向稳
