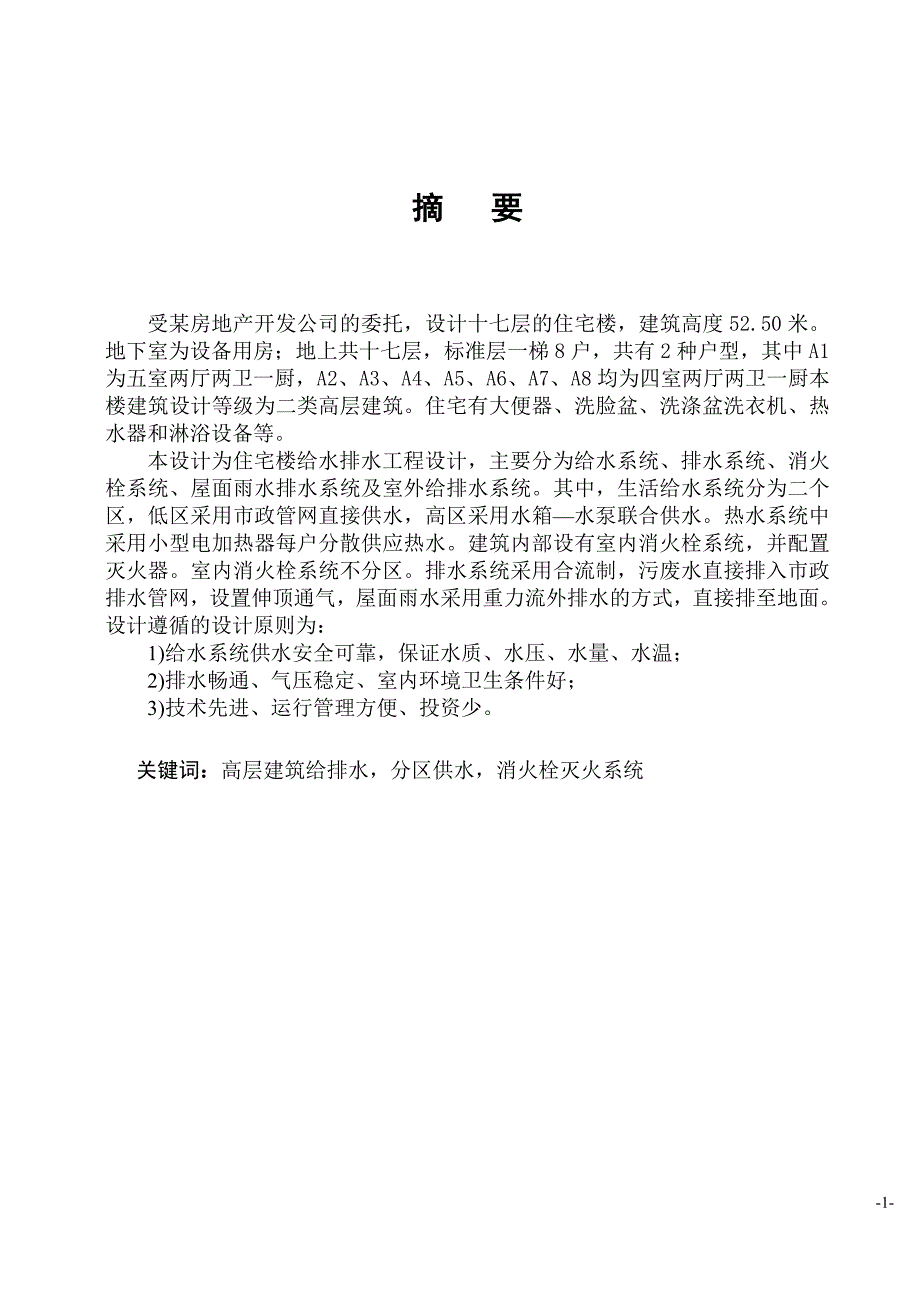

1、 摘 要受某房地产开发公司的委托，设计十七层的住宅楼，建筑高度52.50米。地下室为设备用房；地上共十七层，标准层一梯8户，共有2种户型，其中A1为五室两厅两卫一厨，A2、A3、A4、A5、A6、A7、A8均为四室两厅两卫一厨本楼建筑设计等级为二类高层建筑。住宅有大便器、洗脸盆、洗涤盆洗衣机、热水器和淋浴设备等。本设计为住宅楼给水排水工程设计，主要分为给水系统、排水系统、消火栓系统、屋面雨水排水系统及室外给排水系统。其中，生活给水系统分为二个区，低区采用市政管网直接供水，高区采用水箱水泵联合供水。热水系统中采用小型电加热器每户分散供应热水。建筑内部设有室内消火栓系统，并配置灭火器。室内消火栓系
2、统不分区。排水系统采用合流制，污废水直接排入市政排水管网，设置伸顶通气，屋面雨水采用重力流外排水的方式，直接排至地面。设计遵循的设计原则为：1)给水系统供水安全可靠，保证水质、水压、水量、水温；2)排水畅通、气压稳定、室内环境卫生条件好；3)技术先进、运行管理方便、投资少。关键词：高层建筑给排水，分区供水，消火栓灭火系统Abstract By a real estate development company commissioned to design the backyard of 17-storey commercial and residential building, buildin

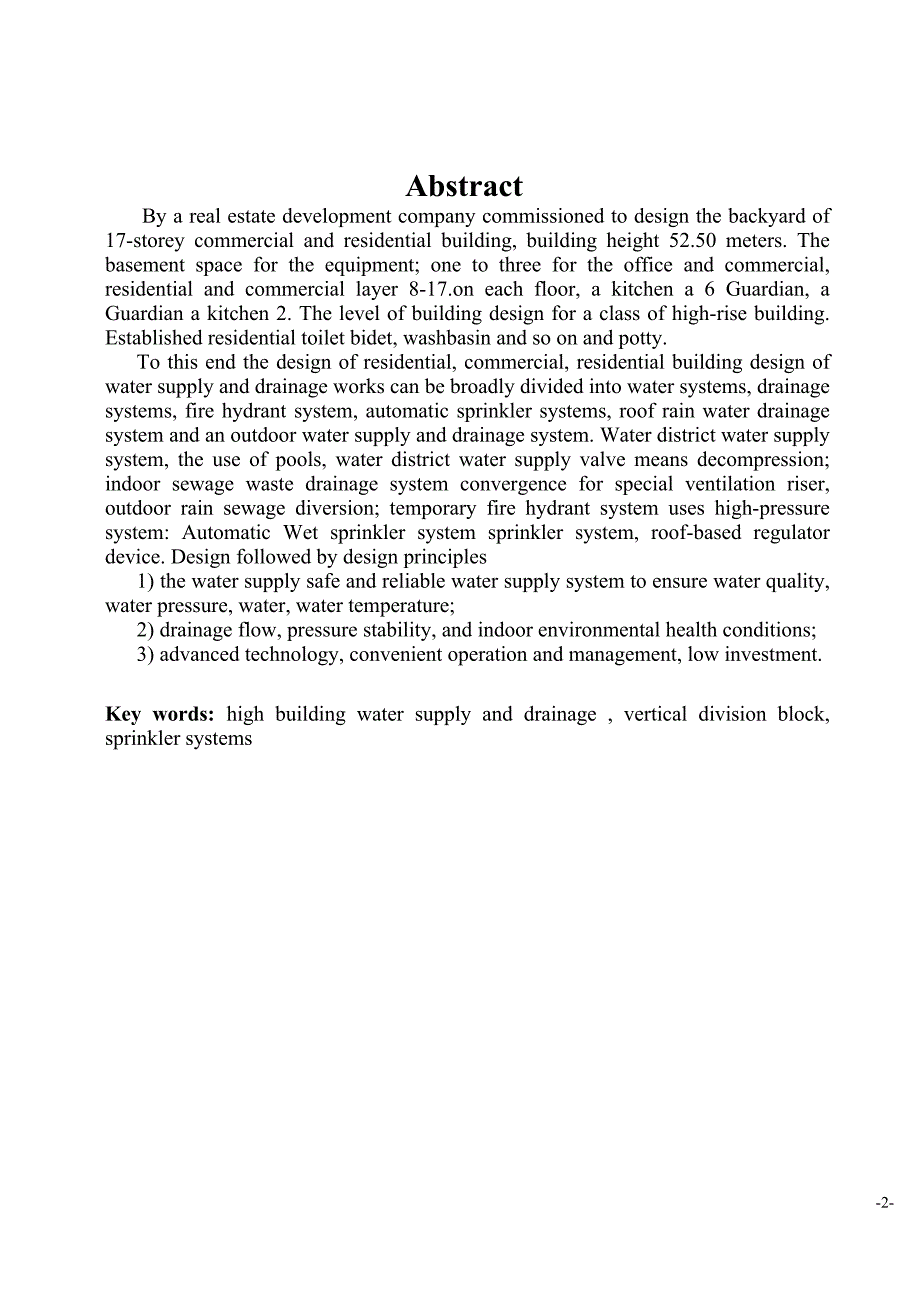

3、g height 52.50 meters. The basement space for the equipment; one to three for the office and commercial, residential and commercial layer 8-17.on each floor, a kitchen a 6 Guardian, a Guardian a kitchen 2. The level of building design for a class of high-rise building. Established residential toilet
4、 bidet, washbasin and so on and potty. To this end the design of residential, commercial, residential building design of water supply and drainage works can be broadly divided into water systems, drainage systems, fire hydrant system, automatic sprinkler systems, roof rain water drainage system and
5、an outdoor water supply and drainage system. Water district water supply system, the use of pools, water district water supply valve means decompression; indoor sewage waste drainage system convergence for special ventilation riser, outdoor rain sewage diversion; temporary fire hydrant system uses h
6、igh-pressure system: Automatic Wet sprinkler system sprinkler system, roof-based regulator device. Design followed by design principles 1) the water supply safe and reliable water supply system to ensure water quality, water pressure, water, water temperature; 2) drainage flow, pressure stability, a

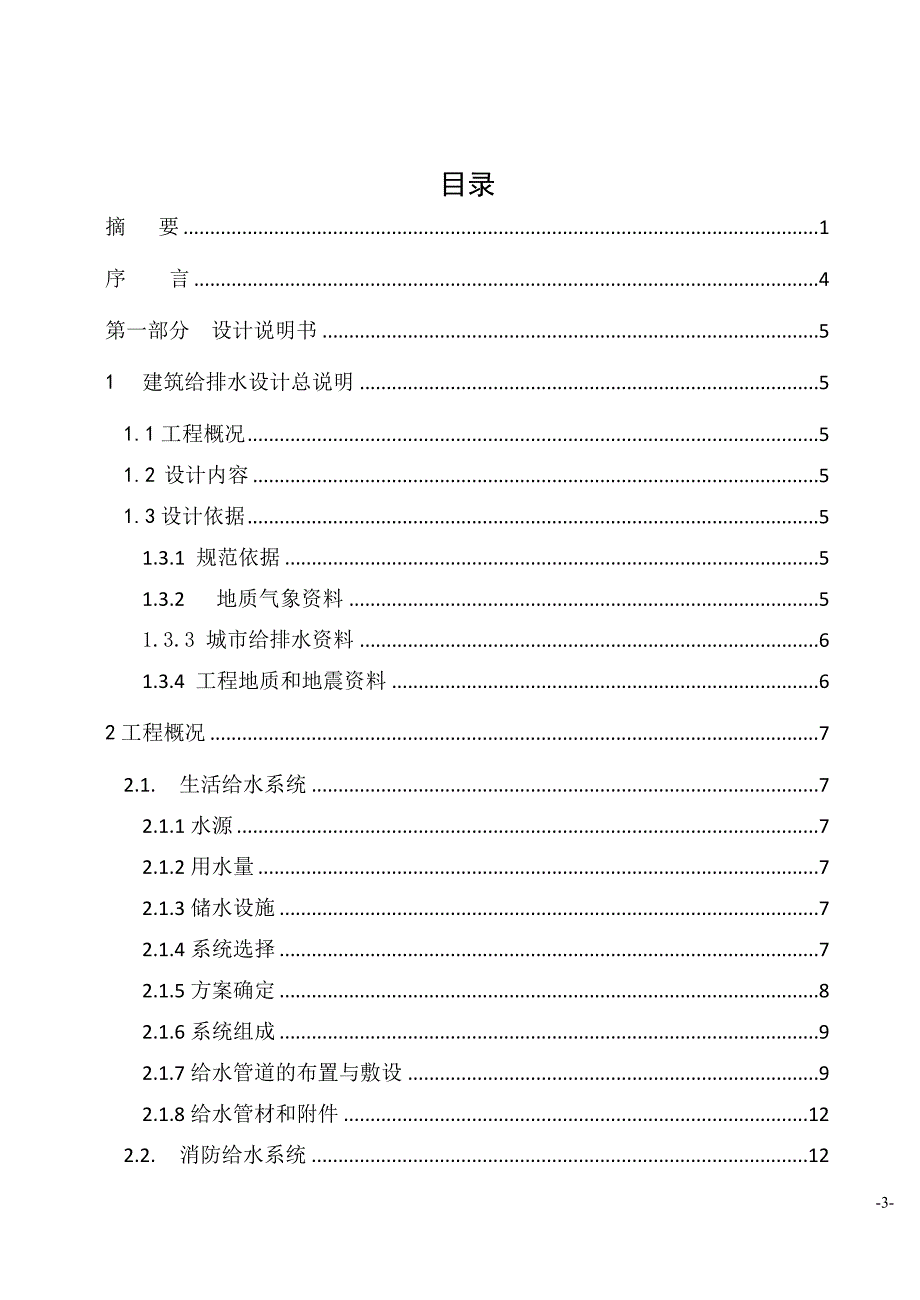

7、nd indoor environmental health conditions; 3) advanced technology, convenient operation and management, low investment.Key words: high building water supply and drainage , vertical division block, sprinkler systems目录摘 要1序 言4第一部分 设计说明书51建筑给排水设计总说明51.1工程概况51.2 设计内容51.3设计依据51.3.1 规范依据51.3.2地质气象资料51.3.3
8、 城市给排水资料61.3.4 工程地质和地震资料62工程概况72.1.生活给水系统72.1.1水源72.1.2用水量72.1.3储水设施72.1.4系统选择72.1.5方案确定82.1.6系统组成92.1.7给水管道的布置与敷设92.1.8给水管材和附件122.2.消防给水系统122.2.1 建筑消防系统分类122.2.2 室外消火栓给水系统132.2.3 室内消火栓给水系统132.3室内排水系统152.3.1建筑排水系统分类和组成152.3.2排水方式的选择162.3.3管道布置与敷设162.4雨水系统242.4.1系统选择242.4.2系统组成242.5热水系统24第二部分 设计计算书25
9、1.给水系统计算251.1.竖向分区251.2.最高日用水量确定251.3给水管网水力计算261.3.1设计秒流量Qg261.3.2标准层各户水力计算281.4生活水泵的确定471.5生活贮水池容积计算481.6生活高位水箱容积482消防给水系统计算502.1消火栓系统502.1.1 消火栓间距确定502.1.2 消火栓的布置间距502.1.3 消火栓的管道系统计算502.1.4 消防水泵的选定522.1.5 水泵接合器的选定532.2消防贮水池确定532.2.1消防贮水池容积532.2.2贮水池尺寸确定532.3高位消防水箱确定532.3.1水箱容积确定532.3.2 水箱尺寸确定542.3
10、3 水箱设置高度543建筑内部排水系统计算553.1设计依据553.1.1排水定额553.1.2.排水设计秒流量553.2排水系统水力计算553.3排水管道水力计算573.3.1住宅标准层排水水力计算573.3.2立管水力计算593.3.4排水横支管计算664 雨水系统计算714.1. 设计基本数据714.2. 水力计算714.3检查井、埋地管计算715 热水系统计算735.1 热水系统概述735.2 热水系统水力计算依据735.3 热水系统水力计算74参考资料77设计总结78致谢78序 言毕业设计是本科学生在学完教学计划规定的全部课程后所必须进行的重要实践性教学环节；它是学生在毕业前的最后
11、学习和综合训练阶段；是学生毕业及学位资格认定的重要依据。通过工程设计诸环节综合训练，培养学生独立分析和解决工程实际问题的能力，使学生受到基本训练，为以后参加实践工作打好基础。本次设计在王旭冕老师指导下，独立完成给定的设计任务，编写出符合要求的设计说明书并绘制出必要的施工图。尝试综合应用所学的基本理论、知识，去分析和解决工程实际问题。学会依据设计任务，进行资料调研、收集、加工与整理，能正确运用工具书，学会查阅中外文献。通过本次毕业设计，使我们树立正确的设计思想、严肃认真的科学态度和严谨的科学作风本次设计主要研究内容为高层建筑给水排水工程的设计，应解决的问题主要如下：（1）给水系统包括：系统方案选
12、择；总用水量计算；生活调节水量计算及生活水池容积的确定，管网水力计算；水泵及其它设备的选择；平面图与系统图的绘制。（2）消火栓给水系统包括：消防用水量计算及消防水池容积的确定；消火栓给水系统的选用与布置；消火栓给水系统的计算等。（3）排水系统主要包括：排水管道布置；管道的管径计算；局部处理构筑物的选用（4）屋面雨水排水系统（5）热水系统第一部分 设计说明书1 建筑给排水设计总说明1.1工程概况铭尚住宅楼，建筑高度52.50米。地下室为设备用房，地上共十七层，层高3.00米。本楼建筑设计等级为二类高层建筑。住宅有卫生间设浴盆、坐便和洗脸盆等。1.2 设计内容铭尚住宅楼为一幢高级住宅，主要负责室内
13、给排水设计，根据建筑物性质、用途及业主要求进行以下设计：1. 冷水给水系统2. 排水系统及卫生设备3. 消火栓系统4. 屋面雨水排水系统5. 热水系统1.3设计依据1.3.1 规范依据（1） 国家及地方现行规范、标准建筑给排水设计规范（GB50015-2003）（2007版）高层民用建筑设计防火规范（GB50045-2005）自动喷水灭火系统设计规范（GB50084-2001）2005年版给水排水制图标准（GB50106-2001）建筑灭火器配置设计规范（GB50140-2005） 给水排水设计手册（最新的版本1，2，11，12） 建筑给水排水设计手册中国建筑工业出版社 高层建筑给水排水设计手
14、册（陈方肃编，湖南科技出版社） 建筑设计防火规范（GBJ16-2006（2） 其它依据有关主管部门对方案设计的审查意见；建筑专业提供的该建筑平面图布置图；规划专业提供的规划总图；业主提供的有关设计资料和设计要求。1.3.2 地质气象资料（1） 最冷月平均水温为4。（2） 最大积雪深度为50厘米。（3） 最大冻土深度为45厘米。1.3.3 城市给排水资料（1） 给水水源据市政建设和环保部门批准文件决定，给水进水管从建筑东侧和北侧市政给水管Dg400mm接入，城市给水管网常年提供可靠水压为0.32MPa，埋深1.30米，水质符合生活饮用水水质标准。（2） 排水条件建筑内部生活污水采用合流方式排出，
15、污水总排出管在建筑物南侧排出，小区污水管管径d300mm，埋深不小于2.50米。屋面雨水采用内排水方式，设计重现期为一年。雨水就近排出。1.3.4 工程地质和地震资料不考虑地震影响，本地区为级非湿陷性黄土地区。2工程概况2.1. 生活给水系统2.1.1水源据市政建设和环保部门批准文件决定，给水进水管从建筑西侧和北侧市政给水管Dg400mm接入，城市给水管网常年提供可靠水压为0.32MPa，埋深1.30米，水质符合生活饮用水水质标准。2.1.2用水量表2-1住宅最高日生活用水定额及小时变换系数住宅类型卫生器具设置标准用水定额（最高日）【L/（人*d）】小时变化系数使用时间（h）普通住宅I有大便器
16、洗涤盆851503.02.524II有大便器、洗脸盆、洗涤盆和洗衣机、热水器和淋浴设备1303002.82.324III有大便器、洗脸盆、洗涤盆、洗衣机、家用热水机组或集中热水供应和淋浴设备1803202.52.024高级住宅别墅有大便器、洗脸盆、洗涤盆、洗衣机、家用热水机组或集中热水供应和淋浴设备、洒水栓200350（300400）2.31.8242.1.3储水设施生活贮水池设于地下一层，容积为120m3,水池进水由室外环状管网引入一条进水管。2.1.4系统选择已知市政给水管网可保证用水头为32mH2O，根据原始资料，本建筑为高层建筑，若采用同一给水系统供水，必然会造成下层静水压超过45m
17、H2O，不但浪费能量，而且管段接口处易漏水，而室外给水管网常年可资用水头为32mH2O，如不利用也会造成浪费。2.1.5方案确定1高层建筑给水方式给水方式即建筑内部给水系统的供水方案。高层建筑给水方式是高层建筑给水的关键，高层建筑生活给水系统应竖向分区，竖向分区应符合下列要求：（1）各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，特殊情况下不宜大于0.55MPa；（2）水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设置；（3）各分区最不利配水点的水压，应满足用水水压要求。建筑高度不超过100m 的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式。建筑高度超
18、过100m的建筑，宜采用垂直串连供水方式。高层建筑的给水方式主要有：设水池、水泵和水箱的并联给水方式；设水池、水泵和水箱的串联给水方式；水箱减压分区给水方式；减压阀分区给水方式；分区变频水泵供水。2给水系统方案比较在高层建筑给水设计中，给水方式的选择，关系到整个给水系统的可靠性。工程投资、运行费用、维护管理及使用效果，是本次设计的核心。因此，本设计根据建筑物的性质，用水器具的设置情况、特点、建筑物结构、结合市政水源情况，进行多方面技术经济比较，然后选则最佳方案。该民用住宅供以下两个方案比较。方案一：低区采用由市政管网供水，高区用水泵-水箱联合供水；方案二：低区采用由市政管网供水，高区采用变频泵
19、供水。现就以上方案进行可行行论证；方案一，由于市政管网自由水压为0.32MP，按建筑层数粗略估计，由是外地平算起所需最小保证压力值，一层为10M水柱，二层为12M以上每层增加4M水柱，所以由市政管网供水的低区定位7层，满足供水要求。8至17层由市政管网的水进入生活水池，然后由水泵加压送至高位水箱，再有水箱向各层供水，可满足正常供水，并满足静压值满足要求。低区采用下行上给，高区采用上行下给。优点：水箱内可储备一定量水量给水较安全可靠；水压稳定；水泵启动次数少效率高。缺点：占用建筑面积较大；增加了建筑物结构复杂性基建费用较高；水质易受到污染；水箱进水时噪音较大。方案二，由于市政管网自由水压为0.3
20、2MP供给低区7层，满足供水要求。8至17层市政管网的水进入生活水池再由变频泵供水满足各用水点静水要求，下行上给。变频泵在设定压力下根据用水量变化随时调整转速运行，可延长设备使用寿命又可靠运行，节能经济，调速全自动化使用方便，结构紧凑占地省安装方便便于集中管理；但高区全部由变频泵供水价格较高并且易受外界电场干扰影响正常运行。3.方案确定经比较选用方案一，本设计中，室内给水拟采用高、低二个区供水方式。地下室和17层为区，由室外引入管采用下行上给式，即：城市管网下区卫生器具；817层为区，水泵-水箱供水，采用下行上给方式，即：城市管网地下贮水池水泵区各卫生器具。表 2-2 两给水方式的特点给水方式
21、供水方式特点室外管网直接供水与外部管网直接相连，利用室外管网水压直接供水供水系统简单，充分利用室外管网水压，水质较好，故优先选用分区并联变频供水分区供水，各区设泵通过贮节池抽水升压供水高区供水水泵扬程高，输水管的材质及接口要求较高，但某区事故时，其它各区供水不受影响这种供水方式由于充分利用了市政管网水压，故系统简单，设备减少，供水安全稳定。2.1.6系统组成系统包括引入管、水表接点、给水管网和附近水源，此外，还包括高、低区所需的地下生活贮水池、高位水箱等。2.1.7给水管道的布置与敷设给水管道的布置受建筑结构、用水要求、配水点和室外给水管道的位置以及供暖、通风、空调和供电等其他建筑设备工程管线
22、布置等因素的影响。进行管道布置时，不但要处理和协调好各种相关因素的关系。1管道布置基本要求 1.居住小区的室外给水管网，宜布置成环状网，或与市政给水管连接成环状网。环状给水网与市政给水管的连接管不宜少于两条，当其中一条发生故障时，其余的连接管应能通过不小于70%的流量。2. 居住小区的室外给水管道，应沿区内道路平行于建筑敷设，宜敷设在人行道、慢车道或草底下；管道外壁距建筑物外墙的净距不宜小于1m，且不得影响建筑物的基础。居住小区的室外给水管道与其它地下管线及乔木之间的最小净距，应符合本规范附录A的规定。3. 室外给水管道的覆土深度，应根据土壤冰冻深度、车辆荷载、管道材质及管道交叉等因素确定。管
23、顶最小覆土深度不得小于土壤冰冻线以下0.15m，行车道下的管线覆土深度不宜小于0.7m。4. 室外给水管道上的阀门，宜设置阀门井或阀门套筒。5. 敷设在室外综合管廊（沟）内的给水管道，宜在热水、热力管道下方，冷冻管和排水管的上方。给水管道于各种管道之间的净距，应满足安装操作的要求，且不宜小于0.3m。室内冷、热水管上、下平行敷设时，冷水管应在热水管下方；垂直平行敷设时，冷水管应在热水管右侧。生活给水管道不宜与输送易燃、可燃或有害的液体或气体的管道同管廊（沟）敷设。6. 室内生活给水管道宜布置成枝状管网，单向供水。7室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心
24、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。8室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。9. 埋地敷设的给水管应避免布置在可能受重物压坏处。管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。10.给水管道不得敷设在烟道、风道、电梯井内、排水沟内。给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于0.5m。11. 给水管道不宜穿越伸缩缝、沉降缝、变形缝。如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。12. 塑料给水管
25、道在室内宜暗设。明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。13. 塑料给水管道不得布置在灶台上边缘；明设的塑料给水立管距灶台边缘不得小于0.4m，据燃气热水器边缘不宜小于0.2m。达不到此要求时，应有保护措施。塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m的金属管段过渡。14.室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。15.建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于0.5m；交叉埋设时不应小于0.15m，且给水管道应在排水管的上面。16. 给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管内水
26、温的变化、管道节点的允许位移量等因素经计算确定。应尽量利用管道自身的折角补偿温度变形。17. 当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的设备及管道保冷技术通则执行。18. 给水管道暗设时，应符合下列要求：（1） 不得直接敷设在建筑物结构层内；（2） 干管和立管应敷设在吊顶、管井、管窿内，支管宜敷设在楼（地）面的找平层内或沿墙敷设在管槽内；（3） 敷设在找平层或管槽内的给水支管的外径不宜大于25mm；（4） 敷设在找平层或管槽内的给水管管材宜采用塑料、金属与塑料复合管材或耐腐蚀的金属管材；（5） 敷设在找平层或管槽内的管材，如
27、采用卡套式或卡环式接口连接的管材，宜采用分水器向各卫生器具配水，中途不得有连接配件，两端接口应明露。地面宜有管道位置的临时标识。19.管道井的尺寸，应根据管道数量、管径大小、排列方式、维修条件，结合建筑平面和结构形式等合理确定。需进人维修管道的管井，其维修人员的工作通道净宽度不宜小于0.6m；管道井应每层设外开检修门。管道井的井壁和检修门的耐火极限及管道井的竖向防火隔断应符合消防规范的规定。20. 给水管道应避免穿越人防地下室，必须穿越时应按人防工程要求设置防暴阀门。21.需要泄空的给水管道，其横管宜设有0.0020.005的坡度坡向泄水装置。22. 给水管道穿越下列部位或接管时，应设置防水套
28、管：（1） 穿越地下室或地下构筑物的外墙处；（2） 穿越屋面处；注：有可靠的防水措施时，可不设套管。（3） 穿越钢筋混凝土水池（箱）的壁板或地板连接管道时。23.明设的给水立管穿越楼板时，应采用防水措施。24. 在室外明设的给水管道，应避免受阳光直接照射，塑料给水管还应有有效保护措施；在冻结地区应作保温层，保温层的外壳，应密封防渗。25. 敷设在有可能冻结的房间、地下室及管径、管沟等地方的给水管道应有防冻措施。26. 布置管道时其周围要有一定的空间，以满足安装、维修的要求，给水管道与其他管和建筑结构的最小净距见表2.1。需进人检修的管道井，其通道不宜小于0.6m。表2-3给水管道与其他管道和建
29、筑结构之间的最小净距给水管道名称室内墙面（mm）地沟壁和其它管道（mm）梁、柱、设备(mm)排水管(mm)备注水平净距垂直净距引入管1000150在排水管上方横干管10010050500150在排水管上方立管管径2550的管道上）、蝶阀、止回阀、浮球阀、球阀、旋塞阀、减压阀、安全阀等。2.2. 消防给水系统2.2.1 建筑消防系统分类建筑消防给水系统根据使用灭火剂的种类和灭火方式可分为下列3种灭火系统：1. 消火栓消防给水系统；2. 自动喷水灭火系统 ；3. 其他使用非水灭火剂的固定灭火系统，如二氧化碳灭火系统、干粉灭火系统、卤代烷灭火系统等。2.2.2 室外消火栓给水系统室外消火栓用水直接由
30、室外市政管网供给。在室外每隔120m设置1个地上式室外消火栓，每个室外消火栓出水量按15L/s计算。2.2.3 室内消火栓给水系统建筑消火栓给水系统是把室外给水系统提供的水量，经过加压（外网压力不满足要求时）、输送到用于扑灭建筑物内的火灾而设置的固定灭火设备，是建筑物中最基本的灭火设施。（1） 消火栓给水系统组成室内消火栓由水枪、水带、水带、消火栓、消防管道、消防水池、高位水箱、水泵结合器及增压水泵等组成。（2） 消火栓给水系统的给水方式消火栓给水系统有以下几种给水方式： 1）由室外给水管网直接供水的消防给水方式宜在室外给水管网提供的水量和水压，在任何时候均能满足室内消火栓给水系统所需的水量、
31、水压要求时采用。2）设水箱的消火栓给水方式宜在室外管网一天之内有一定时间能保证消防水量、水压时（或是由消防泵向水箱补水）采用。由水箱贮存10min的消防水量，灭火时由水箱供水。3）设水泵、水箱的消火栓给水方式宜在室外给水管网的水压不能满足室内消火栓给水系统的水压要求时采用。水箱由消防泵补水，贮存10min的消防用水量，火灾发生时先由水箱供水灭火。4）本设计根据高层民用建筑设计防火规范（GB50045-2005）和上海市民用建筑水灭火系统设计规程（DGJ 08-94-2001）的规定选用设水泵、水箱的消火栓给水方式。（3） 消火栓给水系统的布置1.室内消防给水系统应与生活、生产给水系统分开独立设
32、置。室内消防给 水管道应布置成环状。室内消防给水环状管网的进水管和区域高压或临时高压给水系统的引入管不应少于两根，当其中一根发生故障时，其余的进水管或引入管应能保证消防用水量和水压的要求。2.消防竖管的布置，应保证同层相邻两个消火栓的水枪的充实水柱同时达到被保护范围内的任何部位。每根消防竖管的直径应按通过的流量经计算确定，但不应小于100mm。3.以下情况，当设两根消防竖管有困难时，可设一根竖管，但必须采用双阀双出口型消火栓。（1） 十八层及十八层以下的单元式住宅；（2） 十八层及十八层以下、每层不超过8户、建筑面积不超过650m2的塔式住宅。1. 室内消火栓给水系统应与自动喷水灭火系统分开设
33、置，有困难时，可合用消防泵，但在自动喷水灭火系统的报警阀前（沿水流方向）必须分开设置2. 室内消防给水管道应采用阀门分成若干独立段。阀门的布置，应保证检修管道时关闭停用的竖管不超过一根。当竖管超过4根时，可关闭不相邻的两根。裙房内消防给水管道的阀门布置可按现行的国家标准建筑设计防火规范的有关规定执行。阀门应有明显的启闭标志。3. 室内消火栓给水系统和自动喷水灭火系统应设水泵接合器，并应符合下列规定：（3） 水泵接合器的数量应按室内消防用水量经计算确定。每个水泵接合器的流量应按1015L/s计算。（4） 消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器。（5） 水泵接
34、合器应设在室外便于消防车使用的地点，距室外消火栓或消防水池的距离宜为1540m。（6） 水泵接合器宜采用地上式；当采用地下式水泵接合器时，应有明显标志。（7） 除无可燃物的设备层外，高层建筑和裙房的各层均应设室内消火栓，并应符合下列规定：（8） 消火栓应设在走道、楼梯附近等明显易于取用的地点，消火栓的间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达。（9） 消火栓的水枪充实水柱应通过水力计算确定，且建筑高度不超过100m的高层建筑不应小于10m；建筑高度超过100m的高层建筑不应小于13m。（10） 消火栓的间距应由计算确定，且高层建筑不应大于30m，裙房不应大于50m。（11） 消火
35、栓栓口离地面高度宜为1.10m，栓口出水方向宜向下或与设置消火栓的墙面相垂直。（12） 消火栓栓口的静水压力不应大于1.00MPa，当大于1.00MPa时，应采取分区给水系统。消火栓栓口的出水压力大于0.50MPa时，应采取减压措施。（13） 消火栓应采用同一型号规格。消火栓的栓口直径应为65mm，水带长度不应超过25m，水枪喷嘴口径不应小于19mm。（14） 临时高压给水系统的每个消火栓处应设直接启动消防水泵的按钮，并应设有保护按钮的设施。（15） 消防电梯间前室应设消火栓。（16） 高层建筑的屋顶应设一个装有压力显示装置的检查用的消火栓，采暖地区可设在顶层出口处或水箱间内。（4） 消防水箱
36、1. 采用高压给水系统时，可不设高位消防水箱。当采用临时高压给水系统时，应设高位消防水箱，并应符合下列规定：（1） 高位消防水箱的消防储水量，一类公共建筑不应小于18m；二类公共建筑和一类居住建筑不应小于12 m；二类居住建筑不应小于6.00 m。（2） 高位消防水箱的设置高度应保证最不利点消火栓静水压力。当建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa；当建筑高度超过100m时，高层建筑最不利点消火栓静水压力不应低于0.15MPa。当高位消防水箱不能满足上述静压要求时，应设增压设施。（3） 并联给水方式的分区消防水箱容量应与高位消防水箱相同。（4） 消防用水与
37、其它用水合用的水箱，应采取确保消防用水不作他用的技术措施。（5） 除串联消防给水系统外，发生火灾时由消防水泵供给的消防用水不应进入高位消防水箱。2. 设有高位消防水箱的消防给水系统，其增压设施应符合下列规定：（1） 增压水泵的出水量，对消火栓给水系统不应大于5L/s；对自动喷水灭火系统不应大于1L/s。（2） 气压水罐的调节水容量宜为450L。2.3室内排水系统2.3.1建筑排水系统分类和组成(1).排水系统分类建筑内部排水系统是将建筑内部人们日常生活和工业生产中使用过的水收集起来，及时排到室外。按系统接纳的污废水类型不同，建筑内部排水系统可分为三类：生活污水系统、生活废水系统、雨水排水系统。
38、2).排水系统组成建筑内部排水系统的组成应能满足以下三个基本要求：首先，系统能迅速畅通地将污废水排到室外；其次，排水管道系统气压稳定，有害有毒气体不进入室内，保持室内环境卫生；第三，管线布置合理，简短顺直，工程造价低。为满足上述要求，建筑内部排水系统的基本组成部分为：卫生器具和生产设备的受水器、排水管道、清通设备和通气管道。在有些排水系统中，根据需要还设有污废水的提升设备和局部处理构筑物。排水管道组合类型，建筑内部污废水排水管道系统安排水立管和通气立管的设置情况分为：1) 单立管排水系统：单立管排水系统是指只有一根排水立管，没有专门通气立管的系统。可分为：无通气管的单立管排水系统、有通气的普
39、通单立管排水系统、特制配件单立管排水系统。2) 双立管排水系统：双立管系统也叫两管制，由一根排水立管和一根通气立管组成，双立管系统适用于污废水合流的各类多层和高层建筑。3) 三立管排水系统：三立管排水系统也叫三管制，由一根生活污水立管、一根生活废水立管和一根通气立管组成。适用于生活污水和生活废水需要分别排出室外的各类多层、高层建筑。2.3.2排水方式的选择本建筑为高层建筑，生活污水不能与雨水合流排除，雨水排水系统应单独设立。排水方式的选择应遵循：1. 当城市有完善的污水处理厂时，宜采用生活污水排水系统，用一个排水系统接纳生活污水和生活废水，出户后排入市政污水管道系统或合流制排水系统。2. 当城
40、市无污水处理厂或污水处理厂处理能力有限，生活污水需要经局部处理时，宜分别设置生活污水排水系统和生活废水排水系统。少数污、废水负荷较小的建筑和污、废水不便分流的建筑，如办公楼、标准较低的住宅等，也可采用生活污水排水系统。3. 对含有害物质、含大量油脂的污、废水以及需要回收利用的污、废水，应采用单独的排水系统收集、输送，经适当处理后排除或回收利用。采用什么方式排除污水和废水，应根据污、废水的性质、污染程度以及回收利用价值，结合市政排水系统体制，城市污水处理情况，通过技术经济比较，综合考虑。2.3.3管道布置与敷设一排水管道布置建筑内部排水系统直接影响着人们的日常生活和生产，为创造一个良好的生活和生
41、产环境，建筑内部排水管道布置和敷设时应遵循以下原则：1. 建筑物内排水管道布置应符合下列要求：1) 自卫生器具至排出管的距离应最短，管道转管应最少。2) 排水立管宜靠近排水量最大的排水点。3) 架空管道不得敷设在对生产工艺或卫生有特殊要求的生产厂房内，以及仪器和贵重商品仓库、通风小室、变配电间和电梯机房内。4) 排水管道不得穿过沉降缝、伸缩缝、变形缝、烟道和风道。5) 排水埋地管道，不得布置在可能受重物压坏或穿越生产设置基础。6) 排水立管不得穿越卧室、病房等对卫生、安静有较高要求的房间，并不宜靠近与卧室相邻的内墙。7) 排水管道不宜穿越橱窗、壁柜。8) 塑料排水立管应避免布置在易受机械撞击处
42、如不能避免时，应采取保护措施。9) 塑料排水管应避免布置在热源附近，如不能避免，并导致管道表面受热温度大于60时，应采取隔热措施。塑料排水立管与家用灶具边净距不得小于0.4m。10) 排水管道外表面如可能结露，应根据建筑物性质和使用要求，采取以防结露措施。2. 排水管道不得穿越生活饮用水池部位的上方。3. 室内排水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上方。4. 排水横管不得布置在食堂、饮食业厨房的主副食操作烹调备餐的上方。当受条件限制不能避免时，应采取防护措施。5. 排水管道宜地下埋设或在地面上，楼板下明设，如建筑有要求时，可在管槽、管道井、管窿、管沟或吊顶内暗设，但应便于
43、安装和检修。在气温较高、全年不结冻的地区，可沿建筑物外墙敷设。6. 住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。7. 室内管道的连接应符合下列规定。1) 卫生器具排水管与排水横管垂直连接，应采用90斜三通。2) 排水管道的横管与立管连接，宜采用45斜三通或45斜四通和顺水三通或顺水四通。3) 排水立管与排出管端部的连接，宜采用两个45弯头或弯曲半径不小于4倍管径的90弯头。4) 排水管应避免在轴线偏置，当受条件限制时，宜用乙字管或两个45弯头连接。5) 支管接入横干管、立管接入横干管时，宜在横干管管顶或其两侧45范围内接入。8. 塑料排水管道应根据其管道的伸缩量设置伸缩节，伸缩节宜设置在汇
44、合配件处。排水横管应设置专用伸缩节。注：室内、外埋地管道可不设伸缩节。9. 建筑塑料排水管穿越楼层、防火墙、管道井井壁时，应根据建筑物性质、管径和设置条件，以及穿越部件防火等级等要求设置阻火装置。10. 靠近排水立管底部的排水支管连接，应符合下列要求：1) 排水立管仅设置伸顶通气管时，最低排水横支管与立管连接处距排水立管管底垂直距离不得小于表2.1的规定。2) 排水支管连接在排出管或排水横管上时，连接点距立管底部下游水平距离不宜小于3.0m，且不得小于1.5m。3) 横支管接入横干管竖直转向管段时，连接点应距连向处以下不得小于06m。4) 当靠近排水立管底部的排水支管的连接不能满足本条1、2款的要求时，排水支管应单独排至室外检查井或采取有效的防反压措施。表2-4 最低横支管与立管连接处到立管管底的垂直距离立管连接卫生器具的层数垂直距离（m）4045560757121
