回弹法检测泵送混凝土抗压强度技术规程（报批稿）.docx

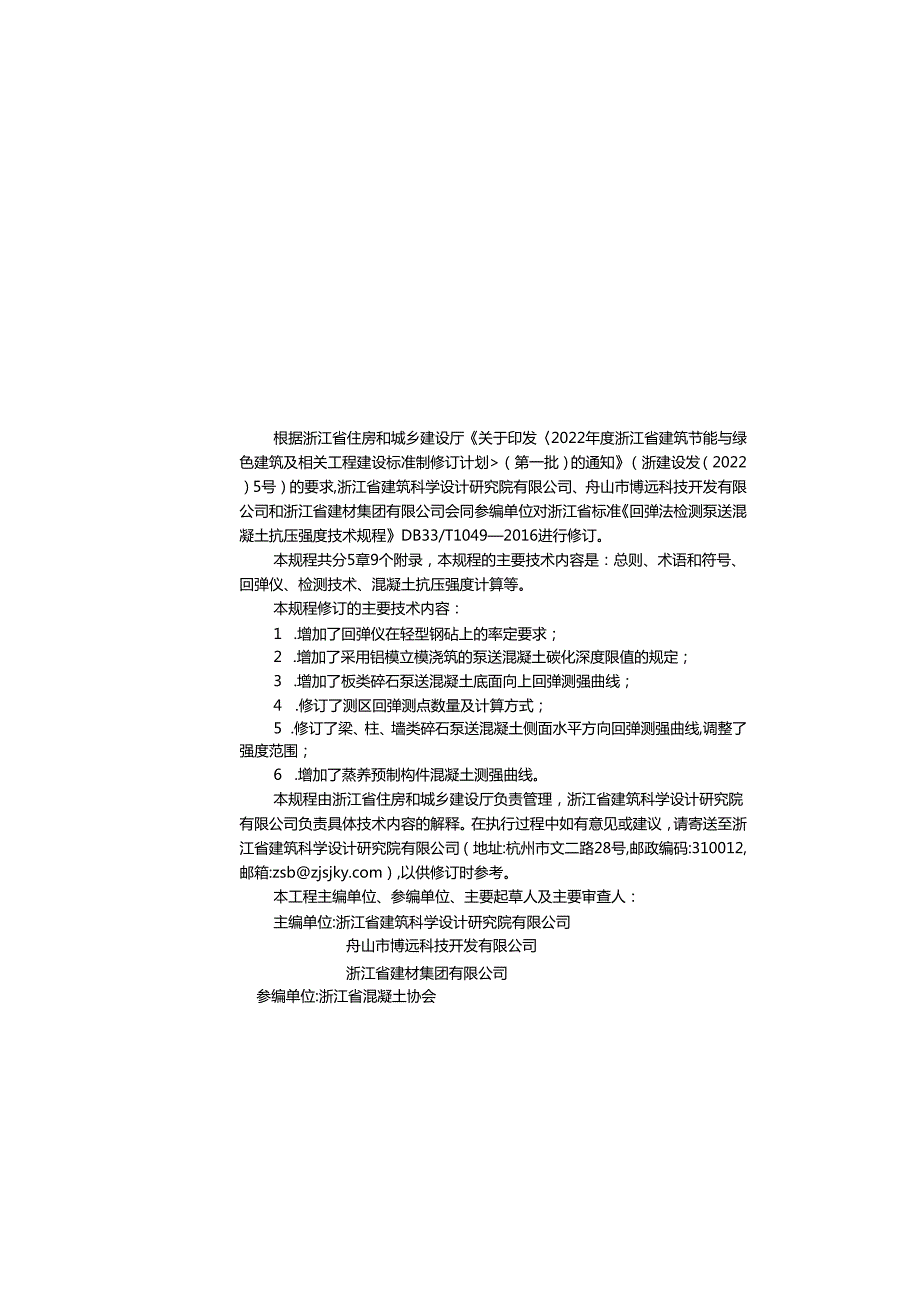

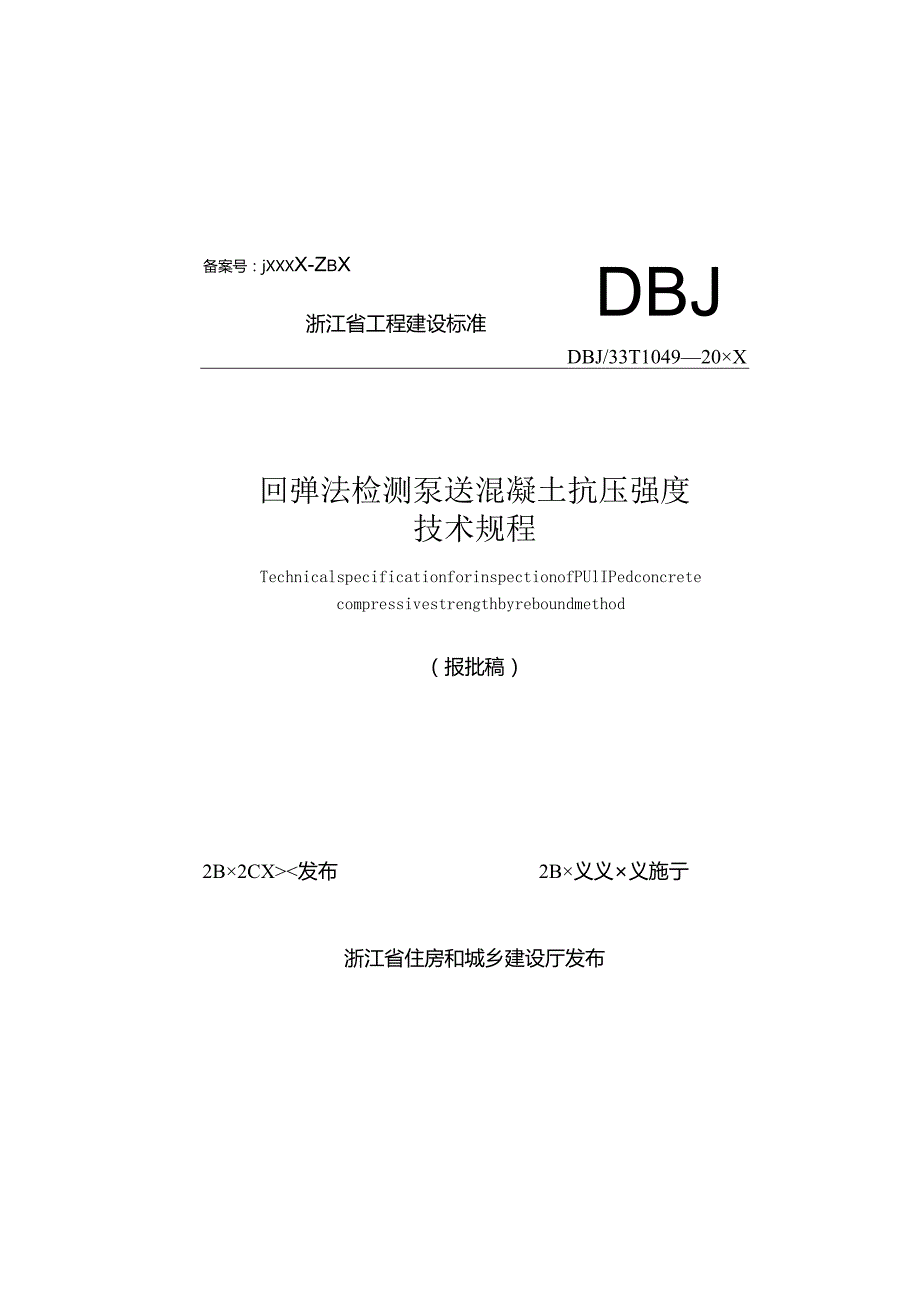

1、备案号：jXXXX-ZbX浙江省工程建设标准DBJDBJ/33T104920X回弹法检测泵送混凝土抗压强度技术规程TechnicalspecificationforinspectionofPUlIPedconcretecompressivestrengthbyreboundmethod（报批稿）2B2CX（第一批）的通知（浙建设发（2022）5号）的要求,浙江省建筑科学设计研究院有限公司、舟山市博远科技开发有限公司和浙江省建材集团有限公司会同参编单位对浙江省标准回弹法检测泵送混凝土抗压强度技术规程DB33/T10492016进行修订。本规程共分5章9个附录，本规程的主要技术内容是：总则、术语和

2、符号、回弹仪、检测技术、混凝土抗压强度计算等。本规程修订的主要技术内容：1 .增加了回弹仪在轻型钢砧上的率定要求；2 .增加了采用铝模立模浇筑的泵送混凝土碳化深度限值的规定；3 .增加了板类碎石泵送混凝土底面向上回弹测强曲线；4 .修订了测区回弹测点数量及计算方式；5 .修订了梁、柱、墙类碎石泵送混凝土侧面水平方向回弹测强曲线,调整了强度范围；6 .增加了蒸养预制构件混凝土测强曲线。本规程由浙江省住房和城乡建设厅负责管理，浙江省建筑科学设计研究院有限公司负责具体技术内容的解释。在执行过程中如有意见或建议，请寄送至浙江省建筑科学设计研究院有限公司（地址:杭州市文二路28号,邮政编码:310012

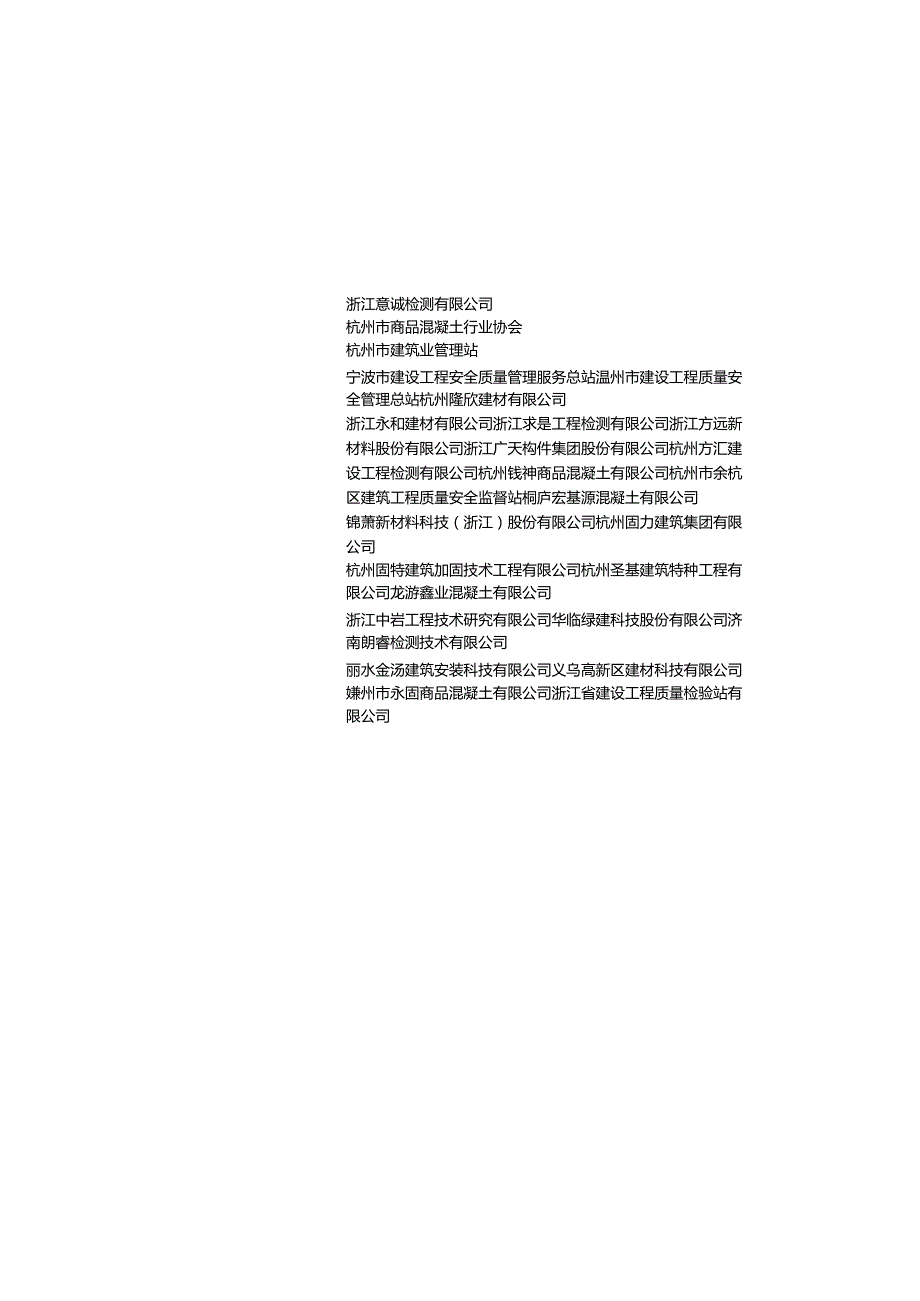

3、邮箱:zsb）,以供修订时参考。本工程主编单位、参编单位、主要起草人及主要审查人：主编单位:浙江省建筑科学设计研究院有限公司舟山市博远科技开发有限公司浙江省建材集团有限公司参编单位:浙江省混凝土协会浙江意诚检测有限公司杭州市商品混凝土行业协会杭州市建筑业管理站宁波市建设工程安全质量管理服务总站温州市建设工程质量安全管理总站杭州隆欣建材有限公司浙江永和建材有限公司浙江求是工程检测有限公司浙江方远新材料股份有限公司浙江广天构件集团股份有限公司杭州方汇建设工程检测有限公司杭州钱神商品混凝土有限公司杭州市余杭区建筑工程质量安全监督站桐庐宏基源混凝土有限公司锦萧新材料科技（浙江）股份有限公司杭州固力建

4、筑集团有限公司杭州固特建筑加固技术工程有限公司杭州圣基建筑特种工程有限公司龙游鑫业混凝土有限公司浙江中岩工程技术研究有限公司华临绿建科技股份有限公司济南朗睿检测技术有限公司丽水金汤建筑安装科技有限公司义乌高新区建材科技有限公司嫌州市永固商品混凝土有限公司浙江省建设工程质量检验站有限公司主要起草人：丁伟军周岳年向祚铁金浩宋晓军朱晓路金龙范晓冬王磊俞伟高钟志刚周敏王建忠金喜龙陈哲张林波陈钧李云刘岩王建飞朱伟明傅永俊高翔徐建华沈广华陈敏赵轶李力波邱建胡水江刘星剑陈乐胡东义谢含徐国孝袁斌李正福王旭韩银毛睿韬王磊祁源轩赵仕玮徐云肖主要审查人:杨杨游劲秋沈伟焦挺李函包锡强目次1总则12术语和符号22. 1

5、术语23. 2符号33回弹仪43. 1技术要求43. 2检定和校准44. 3保养54检测技术74. 1一般规定74. 2回弹值测量与计算94. 3泵送混凝土碳化深度值测量95. 4泵送混凝土碳化深度值取值105混凝土抗压强度计算116. 1泵送混凝土117. 2蒸养预制构件混凝土14附录A回弹仪在轻型钢砧上的率定要求17附录B碎石泵送混凝土测区强度换算表（侧面水平回弹）18附录C卵石泵送混凝土测区强度换算表（侧面水平回弹）25附录D碎石泵送混凝土测区强度换算表（底面向上回弹）34附录E蒸养预制构件混凝土测区强度换算表（侧面水平回弹）43附录F回弹法检测泵送混凝土抗压强度原始记录表45附录G回弹

6、法检测蒸养预制构件混凝土抗压强度原始记录表47附录H回弹法检测泵送混凝土抗压强度报告49附录J回弹法检测蒸养预制构件混凝土抗压强度报告.50本规程用词说明51引用标准名录52附：条文说明53Contents1 Generalprovisions12 Termsandsymbols22. 1Terms23. 2Symbols33Reboundhammer43. 1Technicalrequirements43. 2Verificationandcalibration44. 3Maintenance54Testingtechnology74. 1Generalrequirements74. 2Re

7、boundvaluemeasurementandcalculation94. 3Carbonationdepthmeasurement95. 4DeterminationofvaluesOfcarbonizationdepth105Concretestrengthpresumption116. 1Pumpedconcrete117. 2Prefabricatedconcretecomponents14AppendixARequirementsforcalibrationofreboundinstrumentsonIightsteelanvil17AppendixBConversionvalue

8、tableofstrengthforpumpedconcretepreparedwithcrushedstoneintestarea(horizontalsiderebound)18AppendixCConversionvaluetableofstrengthforpumpedconcretepreparedwithpebbleintestarea(horizontalsiderebound)25AppendixDConversionvaluetableofstrengthforpumpedconcretepreparedwithcrushedstoneintestarea(bottomfac

9、inguprebound)34AppendixEConversionvaluetableofstrengthforsteamcuredprecastconcretecomponentsintestarea(horizontalsiderebound)43AppendixFOriginalrecordstableofpumpedconcretecompressivestrengthinspectedbyreboundmethod45AppendixGOriginalRecordstableofsteamcuredprecastconcretecomponentscompressivestreng

10、thinspectedbyreboundmethod47AppendixHReportofpumpedconcretecompressivestrengthinspectedbyreboundmethod49AppendixJReportofsteamcuredprecastconcretecompressivestrengthinspectedbyreboundmethod50Explanationofwordinginthisspecification51Listofquotedstandards52AdditioniExplanationofprovisions53i.o.1为规范浙江省

11、回弹仪检测泵送混凝土抗压强度的方法,保证检测精度，制定本规程。1.0.2本规程适用于浙江省泵送混凝土抗压强度的检测。1.0.3使用回弹法进行检测的人员,应通过专门的技术培训。1. 0.4回弹法检测泵送混凝土除应符合本规程外，尚应符合国家和浙江省现行有关标准的规定。2术语和符号2. 1术语2.1.1泵送混凝土pumpedconcrete指按普通混凝土配合比设计规程JGJ55中泵送混凝土配合比设计要求制作的现浇或预制的梁、板、柱、墙类混凝土。2.1.2蒸养预制构件混凝土prefabricatedcomponentsconcretebysteamcuringmethod采用蒸养工艺促进泵送混凝土快速

12、水化，在较短时间内达到规定强度的由工厂生产制作的构件混凝土。2.1.3测区testarea检测构件混凝土抗压强度时的一个检测单元。2.1.4测点testpoint测区内的一个回弹检测点。2. 1.5泵送混凝土测区强度换算值conversionvalueofconcretecompressivestrengthOftestarea由测区的平均回弹值和碳化深度值，通过泵送混凝土测强曲线或测区强度换算表得到的测区现龄期混凝土抗压强度值。2.1. 6蒸养预制构件混凝土测区强度换算值prefabricatedcomponentsconcretebysteamcuringmethodofconcretec

13、ompressivestrengthOftestarea由测区的平均回弹值，通过蒸养预制构件混凝土测强曲线或测区强度换算表得到的测区现龄期混凝土抗压强度值。2.1.7混凝土抗压强度推定值estimationvalueOfstrengthforconcrete相应于测区混凝土抗压强度换算值总体分布中保证率不低于95%的构件现龄期混凝土抗压强度值。2. 2符号心一测区的平均碳化深度值。fcu,i-三i个测区混凝土抗压强度换算值。fcor,i-三i个混凝土芯样试件的强度值。一修正前第i个测区的混凝土抗压强度换算值。修正后第i个测区的混凝土抗压强度换算值。min一构件中测区混凝土抗压强度换算值的最小值

14、fewe构件混凝土抗压强度推定值。mfC一测区混凝土抗压强度换算值的平均值。CUSfc构件测区混凝土抗压强度换算值的标准差。CURi测区第i个测点的回弹值。Rm测区或试件的平均回弹值。n测区混凝土抗压强度修正系数。3回弹仪3. 1技术要求1. 1.1回弹仪宜为数字式的，也可为指针直读式的，并应采用M225型回弹仪。3. 1.2回弹仪应具有产品合格证，并应在回弹仪的明显位置上标注名称、型号、制造商名或商标、出厂编号等。4. 1.3回弹仪除应符合现行国家标准回弹仪GB/T9138的规定外，尚应符合下列规定：1水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J；2在弹击锤与弹击杆碰撞的

15、瞬间，弹击拉簧应处于自由状态,且弹击锤起跳点应位于指针指示刻度尺上处；3回弹仪在洛氏硬度HRe为602、质量为16.Okg标准钢砧上的率定值应为802,在洛氏硬度HRC为602s质量为1.05kg轻型钢砧上的率定值尚应为4120其中，采用轻型钢砧进行率定应符合附录A的要求；4数字式回弹仪应带有指针直读示值系统，数字显示的回弹值与指针直读示值相差不应超过Io3.1.4回弹仪使用时的环境温度应不低于-4(,宜不超过40O3.2检定和校准3.2.1回弹仪检定或校准周期为6个月，当回弹仪具有下列情况之一时，应由法定计量检定机构按现行行业标准回弹仪JJG817进行检定或校准：1新回弹仪启用前；2超过检定

16、或校准有效期限；3数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；4经保养后在钢砧上率定值不合格；5遭受严重撞击或其他损害。3.2.2回弹仪的率定试验应符合下列规定：1率定试验应在室温为(535)。C的条件下进行；2钢砧表面应干燥、清洁,并稳固地平放在刚度大的物体上;3回弹值应取连续向下弹击三次的稳定回弹结果的平均值；4率定试验应分四个方向进行，且每个方向弹击前，弹击杆应旋转90o率定结果均应满足本规程第3.1.3条第3款的要求。3.2.3回弹仪率定试验所用的钢砧应每2年送法定计量检定机构检定或校准。3. 3保养3. 3.1当回弹仪存在下列情况之一时,应进行保养：1回弹仪弹击超过6000

17、次；2在钢砧上的率定值不合格；3对检测值有怀疑。3. 3.2回弹仪的保养应按下列步骤进行：1先将弹击锤脱钩，取出机芯，然后卸下弹击杆，取出里面的缓冲压簧,并取出弹击锤、弹击拉簧和拉簧座。2清洁机芯各零部件，并应重点清理中心导杆、弹击锤和弹击杆的内孔及冲击面。清理后，应在中心导杆上薄薄涂抹钟表油，其他零部件均不得抹油。3卸下刻度尺，检查指针及其摩擦力，指针在指针轴上应滑动顺畅，再清理机壳内壁。4对于数字式回弹仪,还应按产品要求的维护程序进行维护。5保养时，不得旋转尾盖上已定位紧固的调零螺丝，不得自制或更换零部件。6保养后应按本规程第3.2.2条的规定进行率定。3. 3.3回弹仪使用完毕，应清除弹

18、击杆、杆前端球面以及刻度尺表面和外壳上的污垢、尘土。回弹仪不用时,经弹击后将弹击杆压入机壳内，装入仪器箱,仪器箱应平放在干燥阴凉处。当数字式回弹仪长期不用时，应取出电池或定期充电。4检测技术4. 1一般规定5. 1.1回弹法检测泵送混凝土抗压强度时,宜具有下列资料：1工程名称、建设单位、设计单位、施工单位、监理单位；2构件名称、轴线编号、数量；3水泥安定性；4混凝土类型、强度等级、配合比；5施工模板种类,混凝土浇筑、养护情况及浇筑日期等；6必要的设计图纸和施工记录；7检测原因。4. 1.2当回弹法检测蒸养预制构件混凝土抗压强度时,宜具有下列资料：1工程名称、建设单位、施工单位、监理单位、预制构

19、件生产厂家；2预制构件名称、编号或编码；3混凝土强度等级、配合比；4模板种类，混凝土浇筑及日期，构件蒸养工艺等；5检测原因。4.1.3回弹仪在检测前后均应进行率定,并应符合本规程第3.1.3条的规定。4. 1.4混凝土抗压强度可按单个构件检测或按批量进行检测，并应符合下列规定：1单个构件的检测应符合本规程第4.1.5条的规定。2对于混凝土生产工艺、强度等级相同,原材料、配合比、养护条件基本一致且龄期相近的同类构件可组成一个检验批。按批进行检测时，应随机抽取构件，抽检数量不宜少于同批构件总数的30%且不宜少于10个。当检验批构件数量大于30个时，抽样构件数量可适当调整，但不得少于现行国家标准混凝

20、土结构现场检测技术标准GB/T50784规定的最小抽样数量；当检验批构件数量大于30个且不需要提供单个构件推定强度时，每个构件的测区数量可适当减少，但不应少于5个。4.1.5单个构件的检测应符合下列规定：1对于一般构件，构件测区数不宜少于10个。当受检构件检测面某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m时，构件测区数量可适当减少，但不应少于5个。2测区宜均匀布置。相邻两测区的间距不应大于2m,测区离构件端部或施工缝边缘的距离不宜大于0.5m,且不宜小于0.2m03测区应选符合下列要求的检测面：1）对梁、柱、墙类混凝土构件和蒸养预制混凝土构件,应选择使回弹仪处于水平方向弹击的浇筑侧面

21、2）对板类混凝土构件，应选择使回弹仪处于垂直向上弹击的浇筑底面。4除板类混凝土构件外，测区宜布置在构件的两个对称可测面上；当不能布置在对称的可测面上时，也可布置在同一可测面上，且应均匀分布。在构件的重要部位及薄弱部位应布置测区，并应避开预埋件。5测区的面积不宜大于0.04m2O6测区表面应为混凝土原浆面，并应清洁、平整,不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。7对弹击时产生颤动的薄壁、小型构件,应进行固定。8对大型、大跨度构件,可根据浇筑情况对构件进行分段、分部位检测，并应明确构件及测区布置示意图。4.1.6测区应标有清晰的编号，宜在混凝土构件表面采用适当方式进行标注，对测区布置情况和

22、外观质量应进行记录。4.1.7表层与内部质量有明显差异或内部存在缺陷的泵送混凝土不适用于本规程的检测。4.2回弹值测量与计算4.2.1测量回弹值时，回弹仪的轴线应始终垂直于混凝土检测面,并应缓慢施压、准确读数、快速复位。4.2.2每一测区应读取12个回弹值，每一测点的回弹值读数应精确至I0测点宜在测区范围内均匀分布，相邻两测点的净距离不宜小于20mm；测点距外露钢筋、预埋件的距离不宜小于30mm;测点不应在气孔或外露石子上，同一测点应只弹击一次。4.2.3计算测区平均回弹值时，应从该测区的12个回弹值中剔除1个最大值和1个最小值，其余的10个回弹值应按下式计算：10R,n=-(42i3)式中：

23、Rm测区平均回弹值，精确至0.1；Ri第i个测点的回弹值。4,3泵送混凝土碳化深度值测量4.3.1回弹值测量完毕后,应在有代表性的泵送混凝土构件回弹测区上测量碳化深度值，1个测区最多布置1个碳化测点,测点数应不少于构件测区数的30%且不少于3个。当碳化深度值极差大于2.Omm时,应测量该构件所有测区的碳化深度值。4.3.2碳化深度值的测量,应符合下列规定：1宜采用专用工具在测区表面形成直径约15mm的孔洞，其深度应大于混凝土的碳化深度；2应清除孔洞中的粉末和碎屑，并不得用水擦洗；3应采用浓度为1%2%的酚猷无水酒精溶液滴在孔洞内壁的边缘处，当已碳化与未碳化界线清晰时，采用专用测量仪器测量已碳化

24、与未碳化混凝土交界面到混凝土表面的垂直距离作为碳化深度，并应在每个碳化测点上不同部位测量3次,每次测读应精确至O.25m11o4, 4泵送混凝土碳化深度值取值4. 4,1泵送混凝土构件测区的碳化深度值应取该测区不同测点3次测量的平均值作为检测结果,并应精确至0.25mm05. 4.2构件的碳化深度值应取该构件代表性测区碳化深度值的平均值，并应精确至0.5mm0当该构件测区碳化深度值极差大于2.Omm时,应分别取每一测区的碳化深度值。6. 4.3当构件上代表性测区碳化深度值大于6.Omm时,应取6.Omm作为该测区碳化深度值。7. 4.4对采用铝模立模浇筑、龄期为(14365)d的泵送混凝土，当

25、构件上代表性测区碳化深度值大于表4.4.4的碳化深度限值时,宜取表中限值。表4.4.4测区碳化深度限值表混凝土龄期(d)碳化深度限值(mm)14-391.040-601.561-922.0931412.51422163.02173303.53313654.05混凝土抗压强度计算5, 1泵送混凝土5. 1.1按本规程附录B、附录C和附录D的规定进行强度换算的泵送混凝土，应符合下列要求：6. 用普通成型工艺；2采用符合国家标准规定的模板；3混凝土表层为干燥状态；4自然养护；5对梁、柱、墙类碎石泵送混凝土构件龄期为(71000)d,对板类碎石泵送混凝土和梁、柱、墙类卵石泵送混凝土构件龄期均(1410

26、00)d;6对梁、柱、墙类碎石泵送混凝土抗压强度为(15.060.0)MPa;对板类碎石泵送混凝土和梁、柱、墙类卵石泵送混凝土抗压强度均为(10.060.0)MPao7. 1.2符合本规程第5.1.1条的泵送混凝土,测区强度应按下列规定换算：1对梁、柱、墙类碎石泵送混凝土构件,应按本规程附录B的规定换算；2对梁、柱、墙类卵石泵送混凝土构件,应按本规程附录C的规定换算；3对板类碎石泵送混凝土构件，应按本规程附录D的规定换算。8. 1.3当有下列情况之一时,测区混凝土抗压强度值不得按本规程附录B、附录C和附录D进行强度换算：1泵送混凝土粗骨料最大公称粒径大于40mm；2检测部位曲率半径小于250m

27、m；3潮湿、浸水或高温环境的混凝土。9. 1.4构件的测区混凝土抗压强度平均值应根据各测区的混凝土抗压强度换算值计算。当测区数为10个及以上时,还应计算强度标准差。平均值及标准差应按下列公式计算：i=I-nmf)2Sft=X(5.1.4-2)式中：m#一构件测区混凝土抗压强度换算值的平均值(MPa),CU精确至0.IMPa;fL,i-三i个测区的混凝土抗压强度换算值(MPa);n-对于单个检测的构件，取该构件的测区数；对批量检测的构件,取所有被抽检构件测区数之和；SfZ-结构或构件测区混凝土抗压强度换算值的标准差(MPa),精确至0.OlMPa010. 1.5构件的现龄期混凝土抗压强度推定值(

28、fcu,e)应符合下列规定：1当构件测区数少于10个时,应按下式计算：feu,efeu,min(5.1.5-T)式中:u,min一构件中最小的测区混凝土抗压强度换算值。2当构件测区数不少于10个时,应按下式计算：fcu,e=mfc-1.645Sfc(5.1.5-2)TCUtCU3 当批量检测时,应按下式计算：fcu,e=ITIfC-kSfc(5.1.5-3)CUtCU式中：k一推定系数，宜取1.645o当需要进行推定强度区间时，可按现行国家标准混凝土结构现场检测技术标准GB/T50784的规定取值。4 对梁、柱、墙类碎石泵送混凝土构件，当构件的测区强度值中出现小于15.OMPa时,应按下式确定

29、fcu,e15.OMPa(5.1.5-4)当构件的测区强度值中出现大于60.OMPa时，按单个构件计算时,应按5.1.5-1式确定。按批量计算时，大于60.OMPa的测区强度值取60.OMPa05对板类碎石泵送混凝土构件和梁、柱、墙类卵石泵送混凝土构件，当构件的测区强度值中出现小于10.OMPa时，应按下式确定：fcu,e10.OMPa(5.1.5-5)当构件的测区强度值中出现大于60.OMPa时，按单个构件计算时,应按5.1.5-1式确定。按批量计算时，大于60.OMPa的测区强度值取60.OMPa05.1.6对按批量检测的构件，当该批构件混凝土抗压强度标准差出现下列情况之一时，则该批构件

30、应全部按单个构件检测：1当该批构件混凝土抗压强度平均值小于25MPa、SfA大于4.50MPa时；2当该批构件混凝土抗压强度平均值不小于25MPa且不大于60.OMPa、Su大于5.50MPa时。5.1.7对按批量检测的构件，当检测条件与本规程第5.1.1条和5.1.2条的适用条件有较大差异时，或对回弹检测结果有怀疑时，可采用在构件上钻取的混凝土芯样对测区混凝土抗压强度换算值进行修正。对同一强度等级混凝土修正时，芯样数量不应少于6个，公称直径宜为100mm,高径比应为I0芯样应在测区内钻取，每个芯样应按现行行业标准钻芯法检测混凝土强度技术规程JGJ/T384的规定只加工一个试件。计算时，测区混

31、凝土抗压强度修正系数及测区混凝土抗压强度换算值的修正应符合下列规定：1修正系数应按下式计算：?=一r./fu,i(5.1.7-1),-I式中：F1一修正系数，精确到0.01；fcor,i第i个混凝土芯样试件的抗压强度值(MPa),精确到0.IMPa;fu,i对应于第i个芯样部位平均回弹值和碳化深度值的混凝土抗压强度换算值(MPa),应按附录B或附录C查取；n试件数。2测区混凝土抗压强度换算值的修正应按下式计算：fiuzi=ffuzio(5.1.7-2)式中：fo修正前第i个测区的混凝土抗压强度换算值(MPa),精确到0.IMPa0f一修正后第i个测区的混凝土抗压强度换算值(MPa),精确到0.

32、IMPa05.1.8钻芯后,应及时对钻芯造成的构件破损部位,采用强度等级高于原混凝土设计强度一个等级的高强无收缩灌浆料进行有效修补。5.1.9回弹法检测泵送混凝土抗压强度原始记录可按本规程附录F的格式填写，泵送混凝土抗压强度报告可按附录H的格式编写。5.2蒸养预制构件混凝土5.2.1采用按本规程附录E的规定进行强度换算的蒸养预制构件混凝土，应符合下列要求：1采用普通成型工艺；2采用符合国家标准规定的模板；3混凝土表层为干燥状态；4蒸汽养护，龄期为(l180)d;5混凝土抗压强度为(15.060.0)MPa05.2.2符合本规程第5.2.1条的蒸养预制构件混凝土,测区强度应按本规程附录E的规定换

33、算。5.2.3当有下列情况之一时,测区混凝土抗压强度值不得按附录E进行强度换算：1蒸养预制构件混凝土粗骨料最大公称粒径大于31.5mm；2检测部位曲率半径小于250mm；3潮湿、浸水或高温环境的预制构件。5.2.4蒸养预制构件混凝土的测区混凝土抗压强度平均值应根据各测区的混凝土抗压强度换算值计算。当测区数为10个及以上时，还应计算强度标准差。平均值及标准差应分别按5.1.4-1和5.1.4-2式计算。5.2.5蒸养预制构件混凝土的现龄期混凝土抗压强度推定值(Le)应符合下列规定：1当蒸养预制构件混凝土测区数少于10个时,应按5.1.5-1式计算；2当蒸养预制构件混凝土测区数不少于10个时,应按

34、5.1.5-2式计算；3当批量检测时,应按5.1.5-3式计算；4当蒸养预制构件混凝土的测区强度值中出现小于15.OMPa时,应按5.1.5-4式确定；当构件的测区强度值中出现大于60.OMPa时,按单个构件计算时,应按5.1.5-1式确定;按批量推定时，大于60.OMPa的测区强度值取60.OMPa05.2.6对按批量检测的蒸养预制构件，当该批构件混凝土抗压强度标准差出现下列情况之一时，则该批构件应全部按单个构件检测：1当该批构件混凝土抗压强度平均值小于25MPa、Sfc大于4.50MPa时；2当该批构件混凝土抗压强度平均值不小于25MPa且不大于60.OMPasSfc大于5.50MPa时。

35、CU5.2.7对按批量检测的蒸养预制构件混凝土，当检测条件与本规程第5.2.1条和5.2.2条的适用条件有较大差异时,或对回弹检测结果有怀疑时,可按本规程第5.1.7条的规定进行修正。5.2.8钻芯后构件破损部位应采用符合本规程第5.1.8条的要求修补。5.2.9回弹法检测蒸养预制构件混凝土抗压强度原始记录可按本规程附录G的格式填写，蒸养预制构件混凝土抗压强度报告可按本规程附录J的格式编写。附录A回弹仪在轻型钢砧上的率定要求A.0.1回弹仪在轻型钢砧上的率定,用于检定、校准周期内仪器标准状态的检查和常用区间段内仪器稳定性的核查。A.0.2仪器在使用前、后宜在轻型钢砧上进行率定。A.0.3回弹仪

36、在轻型钢砧上的率定值应满足表A.0.3的要求。表A.0.3回弹仪在轻型钢砧上的率定值钢砧硬度（HRC）钢砧质量（kg）率定值6021R+0031UD-o.01412注：表中L05kg钢钻重量不包含钢钻底座上的橡胶套重量。A.0.4使用轻型钢砧进行率定时,率定方法和步骤应符合本规程第3.2.2条要求。A.0.5仪器在轻型钢砧上率定不符合表A.0.3的要求时,应及时进行检定、校准或保养。附录B碎石泵送混凝土测区强度换算表(侧面水平回弹)表B碎石泵送混凝土测区强度换算表(侧面水平回弹)平均回弹值Rm测区混凝土抗压强度换算值a,i(MPa)平均碳化深度值dm(mrn)00.51.01.52.02.53

37、03.54.04.55.05.56.C20.515.020.615.114.9一20.815.415.215.0一21.015.615.415.215.1一21.215.915.715.515.315.121.416.216.015.815.615.415.215.0一21.616.416.216.015.815.615.415.215.0一一一一一21.816.716.516.316.115.915.715.515.315.1一一22.017.016.816.516.316.115.915.715.515.315.115.022.217.217.016.816.616.416.216.01

38、5.815.615.415.215.0一22.417.517.317.116.916.616.416.216.015.815.615.415.215.022.617.817.617.317.116.916.716.516.316.115.915.715.515.322.818.117.817.617.417.217.016.716.516.316.115.915.715.523.018.318.117.917.717.417.217.016.816.616.416.216.015.823.218.618.418.217.917.717.517.317.016.816.616.416.216.0

39、23.418.918.718.418.218.017.717.517.317.116.916.716.516.223.619.218.918.718.518.218.017.817.617.317.116.916.716.5平均回弹值Rm测区混凝土抗压强度换算值%u(MPa)平均碳化深度值dm(mm)O0.51.01.52.02.53.03.54.04.55.05.56.C23.819.519.219.018.818.518.318.117.817.617.417.217.016.724.O19.819.519.319.018.818.618.318.117.917.617.417.217.0

40、24.220.119.819.619.319.118.818.618.418.117.917.717.517.224.420.320.119.819.619.319.118.918.618.418.217.917.717.524.620.620.420.119.919.619.419.118.918.718.418.218.017.724.820.920.720.420.219.919.719.419.218.918.718.518.218.025.O21.221.020.720.420.219.919.719.419.219.018.718.518.225.221.521.321.020.7

41、20.520.220.019.719.519.219.018.718.525.421.821.621.321.020.820.520.220.019.719.519.219.018.825.622.121.921.621.321.020.820.520.320.019.819.519.319.025.822.422.221.921.621.321.120.820.520.320.019.819.519.326.O22.722.522.221.921.621.421.120.820.620.320.019.819.526.223.122.822.522.221.921.621.421.120.8

42、20.620.320.119.826.423.423.122.822.522.221.921.721.421.120.920.620.320.126.623.723.423.122.822.522.221.921.721.421.120.920.620.326.824.023.723.423.122.822.522.222.021.721.421.120.920.627.O24.324.023.723.423.122.822.522.222.021.721.421.220.927.224.624.324.023.723.423.122.822.522.322.021.721.421.227.424.924.624.324.023.723.423.122.822.522.322.021.721.427.625.324.924.624.324.023.723.423.122.822.522.322.021.727.825.625.324.924.624.324.023.723.423.122.822.522.322.028.O25.925.625.324.924.624.324.023.723.423.122.822.522.328.226.225.925.625.324.
